Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.
Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).
В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.
Циркуляция бывает двух типов:
Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:
При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
Хотя устройство самое простое, но и тут есть незаменимые элементы:
Для этого нужно его включить в схему, как батарею при «ленинградке».Существует несколько вариантов, которые имеют свои плюсы и минусы:
Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.
Оценка:
Владимир
Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.
Оценка:
Ирина
При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем.
В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))
Оценка:
Эдуард
Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…
Оценка:
Петр
Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.
Оценка:
Кирилл
Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.
Тепла и уюта вашему дому!
Качество отопительной системы напрямую влияет на комфортность частного дома. Системе отопления необходимо уделить должное внимание, поскольку находиться в помещении, особенно в зимний период, придется долго. На сегодня все больше потребителей выбирают альтернативные источники тепла для своего дома.
Альтернативные источники отопления представляют собой системы, работающие с теплогенераторами на возобновляемых источниках энергии. Это солнечная, геотермальная и биологическая энергия. Используются котлы, тепловые насосы и солнечные батареи, которые аккумулируют тепло и вырабатывают электричество.
Так выглядит котел на биотопливе.
Альтернативные системы отопления каждого типа имеют свои сложности и особенности. Меньше проблем возникает при использовании газовых и электрических котлов. Основной плюс – постоянная подача топлива. Достаточно один раз подключить котел, настроить его своими руками, и не переживать что посреди ночи топливо закончится.
Данные способы обогрева предусматривают необходимость иметь скважину для забора грунтовой воды и для обратного слива отработанной воды в грунт. Потребителю для небольшого частного дома придется пробурить таких скважин 2-3 штуки для водозабора и 1-2 для отработанного слива. Глубина бурения должна составлять 50 м. Также необходимо получить разрешение государственных служб контроля.
Внешний вид насоса вода-вода.
Для осуществления проекта необходимо пробурить скважину до 200 м в глубину. В ней должны располагаться трубы по U-образной форме вместе с раствором. Можно устроить теплообменник, который будет размещаться на глубине не меньше 5 м. Это необходимо для снижения разницы получаемого тепла в различные месяцы в году.
Схема отопления на основе насоса рассол-вода.
Глубину и количество скважин определяют на основе возможности получить необходимые 50 Вт тепловой энергии. Она получается с каждого погонного метра пробуренной скважины. В итоге альтернативное отопление частного дома при помощи тепловых насосов по схеме вода-вода или рассол-вода характеризуется минимальными затратами на отопления по сравнению с показателями, характеризующими другие виды отопительных систем.
Альтернативное отопление при помощи солнечных теплоаккумулирующих панелей будет напрямую зависеть от интенсивности солнечных лучей, которая является разной в различное время года. В ночное время и в пасмурную погоду солнечного излучения не хватает для работы коллекторов.
Солнечные панели зачастую используются для подогрева воды или для бытовых и хозяйственных нужд. Горячая вода принимает участие в теплообмене в моновалентных накопительных баках. Солнечные панели могут выступать в роли дополнительного источника выработки тепловой энергии для систем подогрева воды и отопления в биовалентных баках накопления.
Солнечные коллекторы разделяют на два типа:
Отопление солнечными батареями.
Если оборудование применять в летнюю пору, то коэффициент производительности обоих видов будет одинаковым. Для зимы рекомендуется использовать вакуумные коллекторы. Они могут работать при температуре до -35 градусов.
Плоские коллекторы способны нагревать воздух до +60 градусов. Вакуумные коллекторы рассчитаны на нагрев до +90. В остальных параметрах приборы схожи.
Коллекторы с вакуумными трубами отлично применяются в виде альтернативного отопления загородного дома. Одновременно приборы могут нагревать воду.
Гидродинамическая водонагревательная установка – еще одна неплохая альтернатива газовому отоплению. Большой известности у нее еще нет, но простота, выгодность использования при отоплении дома делает ее заметной.
Кроме воды, установки позволяют подогревать нефть, соленую, грязную воду.
Установка состоит из расширительного бака нагрева воды, помпы, электрического насоса. Нагрев происходит, когда потоки воды, подающиеся в бак, соударяются между собой – выделяется тепловая энергия. При отоплении помещения водонагревательная установка подключается к отопительной системе частного дома, дополнительной установки циркуляционного насоса не требуется, для нагрева воды подключают бойлер.
Принцип работы.
Использование вентиляции, как источника отопления, по крайне мере, звучит интересно, ведь назначение вентиляции — удалять из помещений воздух, в котором содержится пыль, ощущается дефицит кислорода и наличие неприятных запахов. Но ведь с воздухом удаляется и часть теплоты. Как это может быть использовано? Также в систему вентиляции (в ее приточную часть) можно своими руками установить ТЭН для подачи в дом подогретого воздуха.
Наибольшая эффективность у системы приточно-вытяжной вентиляции, при принудительной циркуляции и утилизации тепла.
Системы используют теплый отходящий воздух для подогрева холодного, приточного воздуха. Лучшая экономичность, показатели использования оборудования достигаются при регулировании расхода воздуха согласно его действительной потребности.
Из биомассы, которая включает в себя органические отходы, навоз, растения, сточные воды, получается биогаз в результате разложения при помощи бактерий. Малоэтажные дома целесообразно отапливать щепой из древесных гранул, поленьями, прессованными отходами деревообрабатывающей промышленности. В котлы топливо поступает, используя различные способы автоматизированной подачи. Что касается котлов, работающих на поленьях, то в них топливо загружается вручную.
Альтернатива газовому отоплению также включает в себя котлы, работающие на паллетах. Они могут быть как с ручной, так и с автоматической подачей топлива. Это способствует тому, что возле котла не нужно постоянно находиться человеку. Система автоматического контроля поддерживает температуру на определенном параметре.
Так выглядит биотопливо.
Отработанные масла не имеют отношения к возобновляемым источникам энергии, однако, они принимают участие в формировании материалов, которые необходимо утилизировать.
Для отопления загородного дома отлично подойдет известная схема отопления – «теплый пол». Во время монтажа не потребуется проведение дополнительных перепланировок. Можно экономить значительные суммы денег на отоплении. Система укладывается под напольное покрытие. При наличии необходимых знаний и навыков монтаж теплого пола можно выполнить своими руками.

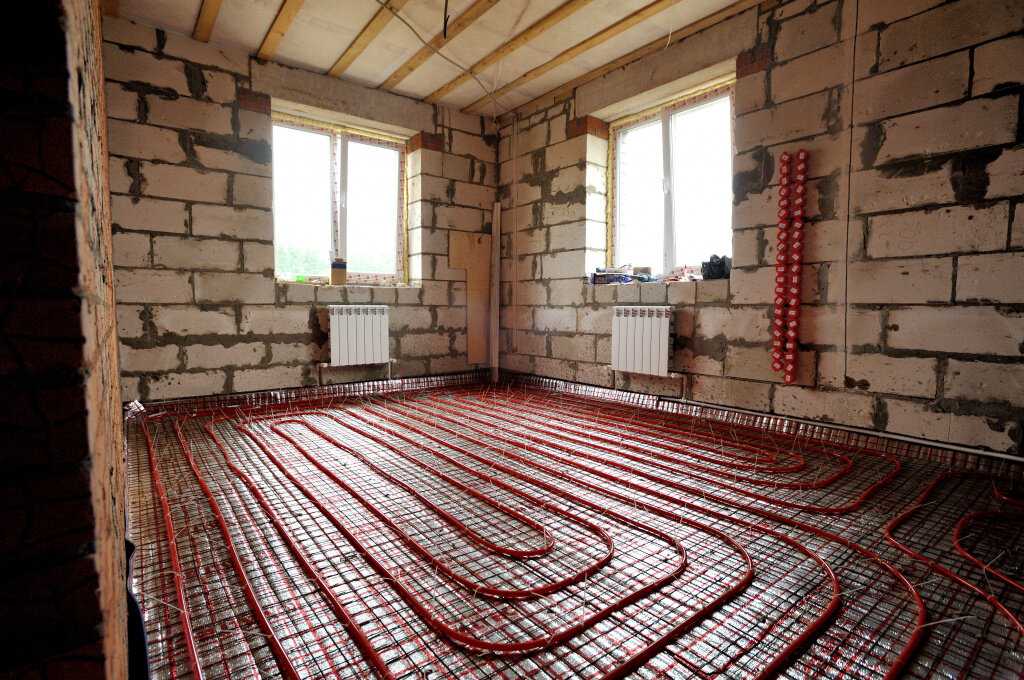

Процесс монтажа теплого пола.
Еще один альтернативного отопления загородного дома – это установка потолочных специальных пленочных нагревателей. Например, фольга, которая монтируется просто на потолке. Под действием электрического тока происходит равномерное распределение тепла по помещению.
By Emily Beach
По данным Energy Star, на отопление и кондиционирование воздуха приходится около половины всей энергии, используемой в среднем домашнем хозяйстве. Сокращение количества энергии, затрачиваемой на обогрев вашего дома, снижает расходы и помогает уменьшить загрязнение окружающей среды и выбросы парниковых газов. Понимание различных методов, используемых для отопления дома, может помочь вам выбрать систему отопления дома, которая обеспечит максимальный комфорт и позволит контролировать расходы на электроэнергию.
Как печи, так и котлы служат системами отопления всего дома, в которых тепло вырабатывается в центральном месте, а затем распределяется по всему дому. Печи сжигают электричество, нефть или газ для нагрева воздуха, а затем направляют этот нагретый воздух через сеть воздуховодов для обогрева дома. Они предлагают минимальный рейтинг эффективности 78 процентов для электричества и нефти или 80 процентов для газа, хотя многие печи предлагают рейтинги эффективности намного выше, чем эти минимумы.
Котлы нагревают воду, используя дрова, нефть, газ или электричество в качестве топлива, а затем направляют эту воду к радиаторам, плинтусным обогревателям или системам лучистого пола в доме по сети трубопроводов. Рейтинги эффективности начинаются с 80 процентов для газа и 82 процентов для нефти.
Дровяные печи работают на дровах или гранулах. По данным Министерства энергетики США, печь подходящего размера может обогреть дом скромных размеров. По данным Министерства энергетики, дровяные печи имеют КПД от 60 до 80 процентов, а печи на пеллетах — от 75 до 85 процентов, что делает их самыми экологически чистыми твердотопливными приборами для домашнего использования. Для дровяных печей не требуются воздуховоды или сети труб, но они должны вентилироваться через дымоход, что может значительно увеличить затраты на установку.
Вместо сжигания топлива для выработки тепла тепловые насосы улавливают тепло, уже присутствующее в воздухе, и направляют его в помещение для обогрева дома через сеть воздуховодов.
Тепловые насосы с воздушным источником извлекают тепловую энергию снаружи зимой, а летом меняют этот цикл, чтобы удалить нежелательное тепло из дома. Министерство энергетики сообщает об эффективности воздушных тепловых насосов от 175 до 250 процентов. Поскольку тепловые насосы работают, удаляя тепло из воздуха, они лучше всего работают в местах с умеренными потребностями в отоплении и охлаждении.
По данным Калифорнийской энергетической комиссии, поскольку температура над землей меняется в зависимости от времени года, температура под поверхностью Земли остается относительно постоянной и составляет от 45 до 75 градусов. Геотермальные тепловые насосы используют эти относительно теплые и стабильные температуры под землей, извлекая тепловую энергию из земли для обогрева дома. По данным Министерства энергетики, они требуют дорогостоящего бурения и профессиональной установки, но обеспечивают эффективность от 300 до 600 процентов.
Солнечное отопление бывает как в активной, так и в пассивной форме. При активном солнечном отоплении панели солнечных коллекторов поглощают тепловую энергию солнца и используют ее для обогрева дома с помощью радиаторов, систем лучистого пола или даже традиционной принудительной вентиляции. Хотя эти системы наиболее рентабельны в холодном климате, они служат эффективным средством обогрева для тех, кто хочет жить автономно. Пассивное солнечное отопление — это процесс проектирования дома с использованием солнечной тепловой энергии без использования солнечных панелей. Обычно это требует ориентации дома на юг, чтобы максимизировать воздействие солнца, и использования таких материалов, как кирпич и камень, которые легко поглощают и удерживают тепловую энергию.
Каталожные номера
0902 Министерство энергетики США: Тепловые насосные системы Министерство энергетики: Геотермальные тепловые насосыАвтор биографии
Эмили Бич работает в сфере коммерческого строительства в Мэриленде. Она получила аккредитацию LEED от Совета по экологическому строительству США в 2008 году и сейчас работает над получением сертификата консультанта по архитектурному оборудованию от Института дверей и фурнитуры. Она получила степень бакалавра экономики и менеджмента в колледже Гучер в Таусоне, штат Мэриленд.
Отопление дома является важным фактором в зимнее время, даже в районах, где температура редко опускается ниже нуля. Расходы на отопление могут легко потреблять почти половину среднего энергетического бюджета домохозяйства, что делает энергоэффективность важной целью для тех, кто хочет сократить расходы на домашний комфорт.
Если вам нужна новая система отопления дома, у вас есть несколько вариантов высокоэффективной и недорогой работы, которая будет поддерживать тепло и комфорт в вашем доме в течение многих лет.
Команда Air Experts много знает о домашнем отоплении благодаря нашему опыту предоставления услуг HVAC в районе Роли, Северная Каролина, с 1986 года. 2727 сегодня.
Простейшая причина выбора высокоэффективной системы отопления заключается в том, что ее эксплуатация будет стоить намного дешевле, чем менее эффективная модель. Высокоэффективные системы часто могут сократить ежемесячные расходы наполовину или более, а самые эффективные типы систем отопления сокращают счета до 70%.
Несмотря на то, что первоначальная стоимость обычно выше, более эффективная система обеспечивает значительную экономию в долгосрочной перспективе.
Помните, что какой бы тип отопительной системы вы ни купили, она должна быть надлежащего размера, чтобы обеспечить уровень обогрева, необходимый для вашего дома. В этом случае размером системы является ее функциональная способность генерировать тепло.
Попросите специалиста по системам отопления, вентиляции и кондиционирования воздуха рассчитать отопительную нагрузку вашего дома, чтобы определить, сколько тепла необходимо.
Обладая этой информацией, вы и ваш подрядчик сможете найти систему отопления, которая лучше всего подойдет для вас.
Для домовладельцев, которым нужна самая эффективная система отопления, лучше всего подходят тепловые насосы. Они улавливают тепло и перемещают его с места на место, удаляя его из вашего дома для охлаждения летом и принося тепло с улицы для обогрева зимой.
Тепловые насосы могут быть удивительно эффективными, иногда производя в четыре раза больше энергии, чем электричество, которое их питает. В целом, тепловые насосы — хороший выбор для умеренного климата, например, в районе Роли.
Тепловые насосы также безопасны для окружающей среды. Их высокая эффективность означает, что они потребляют меньше электроэнергии, но при этом обеспечивают эффективное отопление. Они не сжигают ископаемое топливо для выработки тепла, а это значит, что они не производят выхлопных газов, которые могут повлиять на окружающую среду.
Они очень безопасны в эксплуатации, поскольку не производят потенциально вредных газов, таких как окись углерода.
Доступны два основных типа тепловых насосов: воздушные и геотермальные.
Воздушные тепловые насосы улавливают тепло из окружающего оборудование воздуха и выделяют его в воздух. При охлаждении системы используют теплообменные свойства хладагента для отвода тепла от воздуха вокруг внутреннего блока обработки воздуха/змеевика испарителя и передачи его наружу, где оно высвобождается.
При обогреве хладагент забирает тепло из наружного воздуха и приносит его в ваш дом. Тепловые насосы могут извлекать тепло даже из более прохладного наружного воздуха, хотя их эффективность резко снижается, когда температура падает ниже 32 градусов.
В процессе нагрева жидкий хладагент циркулирует между внутренним и наружным блоками теплового насоса. По мере циркуляции хладагент меняет свое состояние с жидкого на газообразное и обратно.
Когда хладагент испаряется в газ, он также поглощает тепло из воздуха вокруг наружного блока. Газообразный хладагент попадает в ваш дом после сжатия до жидкой формы. Внутри он выделяет содержащееся в нем тепло. Затем тепло используется для обогрева вашего дома.
Геотермальные системы работают аналогично, за исключением того, что они используют почву за пределами вашего дома или близлежащий водоем в качестве источника улавливания и выделения тепла. Серия труб, называемая петлей, закапывается на несколько футов ниже поверхности земли, пробуривается глубоко в системе вертикальной петли или погружается в источник воды.
Даже на глубине нескольких футов под землей круглый год сохраняется температура от 45 до 60 градусов. Либо вода, либо раствор хладагента циркулирует по контуру, забирая тепло или выделяя его по мере необходимости.
Геотермальные системы обеспечивают наиболее эффективный вид отопления. Они могут сократить счета за отопление до 70%.
Как и другие типы тепловых насосов, они очень безопасны и экологичны в эксплуатации. Первоначальные вложения в геотермальную систему могут быть выше, чем в другие виды отопительного оборудования, и вам придется выкопать ямы и траншеи во дворе для размещения труб контура заземления.
Однако геотермальный тепловой насос обычно может окупиться за счет ежемесячной экономии в течение примерно пяти лет. Для этих систем могут быть доступны федеральные и государственные налоговые льготы — для получения дополнительной информации обратитесь к своему подрядчику по отоплению.
Второй по эффективности системой отопления является бытовая печь. Печи, вероятно, являются наиболее распространенным типом системы отопления, используемой сегодня: по отраслевым оценкам, газовые печи установлены примерно в 60% американских домов. Старые печи не очень эффективны, но новые модели содержат новые технологии и функции, которые могут повысить эффективность до чрезвычайно высокого уровня.
Три наиболее распространенных типа печей:
При выборе печи проверьте рейтинг системы AFUE. AFUE, или годовая эффективность использования топлива, является стандартным показателем эффективности печи. Он показывает, какая часть энергии топлива превращается в полезное тепло и какая часть может быть потрачена впустую.
Например, газовая печь с AFUE 80% будет преобразовывать 80% энергии газа в тепло, а остальные 20% теряются через выхлоп или утечку. Более высокие числа AFUE означают более высокую эффективность печи с AFUE 9.
0% и выше указывают на высокоэффективную систему.
Третьей по эффективности системой отопления для жилых домов являются бытовые котлы. Котлы менее распространены в домах, чем тепловые насосы или печи. Тем не менее, котел все еще может быть хорошим вариантом для отопления дома. Они работают, производя горячую воду, которая затем циркулирует по трубам и радиаторам в вашем доме.
Котлы также классифицируются по номерам AFUE. Вы можете найти высокоэффективные котлы с рейтингом AFUE 90% или выше.
Конденсационные котлы представляют собой модели с еще более высоким КПД, которые могут достигать рейтинга AFUE до 95%. Они используют второй теплообменник для извлечения тепла из выхлопных газов до того, как газы выбрасываются наружу. Благодаря этому процессу они восстанавливают часть тепла, за которое уже было заплачено, прежде чем оно будет потеряно в процессах вытяжки и вентиляции.
Даже после покупки самой эффективной системы отопления, доступной в рамках вашего бюджета, вы все равно можете улучшить комфорт в помещении и производительность оборудования, предприняв следующие шаги для повышения эффективности ОВКВ.
