Итак, вы решили изготовить откатные ворота самостоятельно. Возможно, уже приобрели комплектацию и осталось только сделать раму. На что стоит обратить внимание при ее проектировании, какие аспекты учесть – расскажу в этой статье.
На данном эскизе проема откатных ворот мы видим, какие параметры нам понадобятся, чтобы сделать откатные ворота чертеж.
Проем ворот, L — это световой проем между столбами.
Ширина полотна ворот (под обшивку), L1 — готовое полотно должно полностью перекрывать проем. Как правило, его ширина = ширина светового проема +400 мм.
Общая длина ворот с несущей балкой, L2
Общая высота забора, h — обычно полотно ворот делают ниже забора, что позволяет выделить въездную группу и расширить возможность регулировок уже установленных ворот.
Высота полотна ворот с несущей балкой, h2 — мы рекомендуем делать зазор под воротами 80-100 мм.
Уход за такими воротами в зимний период проще.

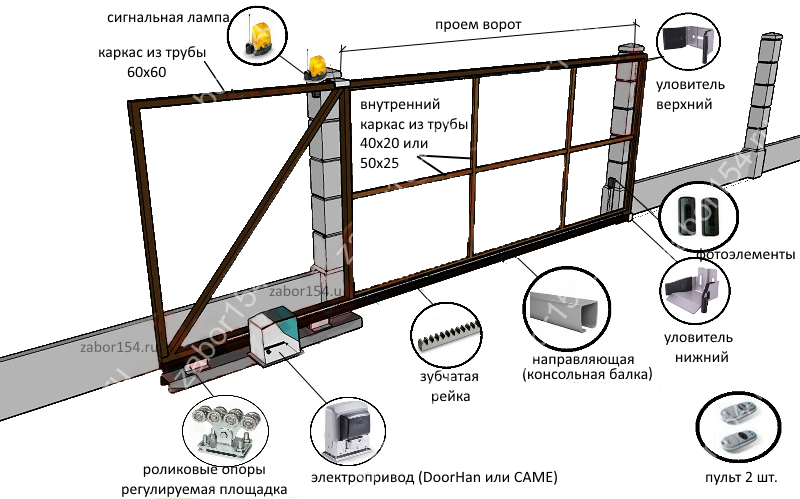

Эскиз откатных ворот с перечнем необходимой комплектации
| Поз. № | НАИМЕНОВАНИЕ | Кол-во шт. |
| 1 | Рама откатных ворот За надежность и долговечность откатных ворот отвечает точно продуманная геометрия и высокие прочностные характеристики конструкции. | 1 |
| 2 | Несущая направляющая (шина, рельс) Представляет собой профиль специальной сложной геометрии с прорезью для движения тележки. | 1 |
| 3 | Роликовая опора (тележка) со стальными роликами Предназначена для перемещения створки. На стальной пластине закреплены ролики на подшипниках, которые обеспечивают тихий и плавный ход створки. | 2 |
| 4 | Подставка под роликовую опору Подставка представляет собой стальную пластину, на которой закреплены четыре шпильки. На них при помощи гаек и шайб фиксируется роликовая опора. Используется для регулирования положения полотна в вертикальной и горизонтальной плоскостях. |
2 |
| 5 | Нижняя ловушка Разгружает роликовые опоры, когда ворота закрыты. Полотно опирается концевым роликом на ловушку и фиксируется таким образом в закрытом положении. | 1 |
| 6 | Ролик концевой (опорный) Закрываясь, створка заезжает роликом на нижнюю ловушку — ролик позволяет сделать парковку тихой и мягкой. | 1 |
| 7 | Верхняя ловушка Придерживает верхний край створки в закрытом положении ворот, снижает шум от вибраций, когда створка закрыта. | 1 |
| 8 | Кронштейн верхний с двумя роликами Придерживает полотно ворот в вертикальном положении при ее перемещении. | 1 |
Итак, для изготовления ворот вам потребуются не только чертежи и схемы откатных ворот, но и набор комплектующих.

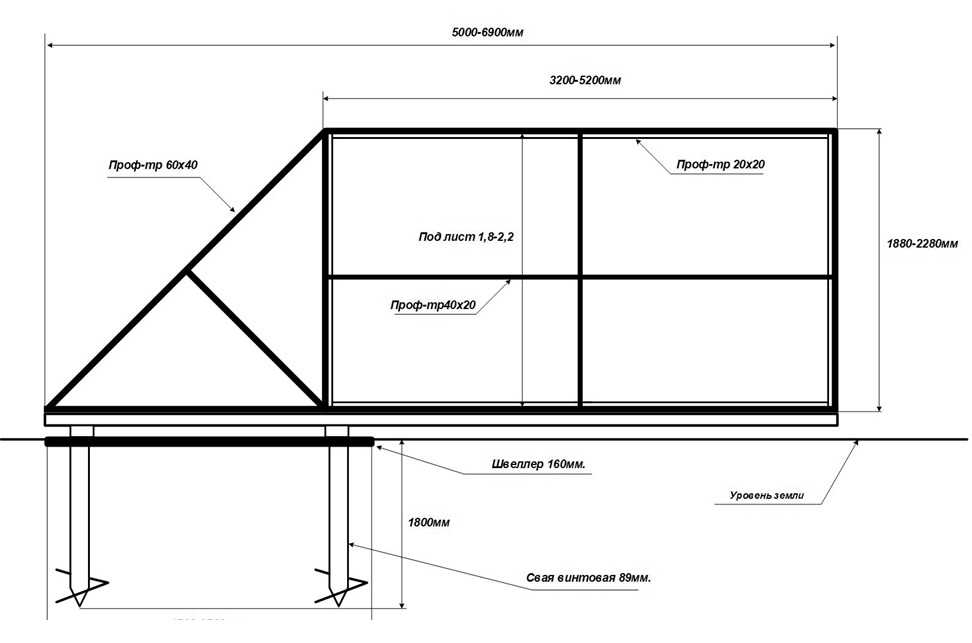

Ниже представлены чертежи и схемы откатных ворот, которые используются нами при изготовлении ворот серии ДАЧА.
Рама ворот серии ДАЧА подходит для отделки любым материалом толщиной не более 18 мм, так как отделка вставляется в рамку, а не крепится внакладку.
Для отделки может быть использован профильный лист (профиль С-18 или МП-18), металлический сайдинг, доска.
Вес заполнения при использовании комплектующих Дача или SGN при ширине проема 4 м. – до 250 кг., при ширине проема до 5 м. – не более 150 кг.
Если вы сочтете изготовление рамы самостоятельно слишком сложным, мы всегда рады предложить вам купить готовые рамы ДАЧА высокого качества по низкой цене. Прежде чем приступить к изготовлению и покупке материалов, посчитайте все предстоящие расходы, включая затраты на доставку — возможно, наша готовая рама будет стоить почти столько же.
Ворота на проем шириной 4 000 мм, высотой 2 000 мм. Высота указана от дорожного покрытия. Зазор от полотна ворот до дорожного покрытия – 100 мм.
7 декабря 2021
В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками.
Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями.
Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:
Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.
При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.
Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку».
Опорные каретки должны использовать по максимуму всю длину противовеса.
Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.
Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.
Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м.
Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.
Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).
Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
Поделится
Поделится
| Эти схемы прилагаются
как любезность. Gate Info .Org не несет ответственности за их
использовать. Вы всегда должны использовать или проконсультироваться с профессионалом по установке
прежде чем пытаться установить или работать с системой ворот. Нажмите на картинку для увеличения | ||||
Интерактивный шлюз | Обзор 3D | Автоматизация 3D | ||
| Линейный поворотный рычаг | Распашные ворота, одиночные | Шибер Стандартный | Задний открыватель скользящих ворот | |
Установка петли детектора транспортного средства | установка детектора корабля стиля зондас фото безопасности Глаза | установка детектора корабля типа зондас петлями безопасности | Каркасы колонн | |
Опора стойки ворот | Каркасы колонн | Угловые балки | Аутригеры стойки ворот | |
Обзор конструкции ворот | Петли Up Hill | Положительные упоры | Скальные работы | |
| Схема подключения | Схема подключения | Схема подключения | |
Установка линейного рычага | Дверной контроллер | Контроллер двери | Дверной контроллер | |
Данные о продукте: Предоставьте данные о продукте производителя для всего оборудования для ворот, включая:
Заводские чертежи ворот и установки требуются от производителя, в том числе:
Квалификация установщика: наймите опытного установщика ворот, который завершил установку всего оборудования, аналогичного по конструкции и объему необходимому для проекта, и чья работа привела к строительству, имеющему успешный опыт оказания услуг.
Квалификация производителя: Предоставить все ворота, произведенные фирмой, имеющей опыт производства систем ворот, аналогичные тем, которые указаны для этого проекта, и которые имеют успешный опыт эксплуатации. Все ворота должны быть проверены.
Ответственность из одних рук: приобретайте все ворота у одного производителя, чтобы обеспечить полную совместимость и гарантию деталей.
Критерии проектирования: На чертежах указаны размер, профиль и требования к размерам всех требуемых ворот, и они основаны на указанных конкретных типах и моделях.
Все ворота и связанные с ними компоненты поставляются в оригинальной защитной упаковке производителя. Не сдавайте ворота, пока не будут готовы работы по их установке.
Осмотрите компоненты на наличие повреждений при доставке. Если незначительные дефекты в металлических компонентах не могут быть устранены в соответствии со спецификациями и удовлетворением Архитектора, поврежденные детали должны быть удалены и заменены.
Полевые замеры: Перед изготовлением проверьте отверстие путем точных замеров на месте. Покажите размеры самописца на рабочих чертежах. Согласуйте график изготовления с ходом строительства, чтобы избежать задержки работ и возможного повреждения готового продукта.
При необходимости приступайте к изготовлению без измерения и согласования допусков на изготовление, чтобы обеспечить правильную посадку.
Основа конструкции: Конструкция основана на типе ворот, изготовленном Leda Security Products Pty Ltd.
Вспомогательная фурнитура: Предоставьте стандартную фурнитуру производителя указанного типа. Соблюдать требования, указанные к виду и форме металла и отделке фурнитуры ворот.
Анкеры и крепления: стандартные анкеры и крепления производителя.
Cold Gal: можно наносить на ворота, чтобы уменьшить окисление поверхностей, которые необходимо разрезать или сварить в процессе установки.
Общие сведения: Изготовьте все компоненты ворот в соответствии с указанными конструкциями и размерами. Размеры ворот и профиля, требования к фурнитуре и фурнитуре указаны на чертежах.
Предварительное изготовление: Полное изготовление, сборка, отделка, установка оборудования и другие работы в максимально возможной степени перед отправкой на проектную площадку. Разбирайте компоненты только в том случае, если это необходимо для транспортировки и установки.
Общие сведения: При необходимости автоматизация ворот будет соответствовать требуемому стандарту эксплуатации на основе оборудования верхнего или среднего уровня. Верхний уровень, относящийся к оборудованию автоматизации, с весом ворот, скоростью и рабочей частотой в пределах спецификации. Средний уровень, относящийся к менее строгим или частым операционным средам.
Стандарты: Оборудование должно соответствовать всем применимым требованиям по электробезопасности и безопасности для законной юрисдикции установки.
Осмотр
Вместе с установщиком осмотрите основание на соответствие указанным требованиям, допуски на установку и другие условия, влияющие на установку всех ворот, например ветровую нагрузку.
Исправьте неудовлетворительные условия перед продолжением установки.
Не приступайте к установке, пока не будут устранены неудовлетворительные условия.
Установите ворота и связанные с ними компоненты в соответствии с печатными инструкциями и рекомендациями производителя.
