Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Необычная антенна для диапазона 160 метров от RA3ARN

Симухин Александр RA3ARN
ra3arn (at) mail.ru

Работая на радиолюбительских диапазонах с корреспондентами, часто задаю им вопрос: «Работает ли радиолюбитель на диапазоне 160 метров?», и в основном слышу отрицательный ответ. Причина одна – нет возможности разместить полуволновые или полноразмерные антенны диапазона 160 метров.

Где-то в 2007 году я задумался над тем, чтобы как-то решить эту проблему. Мною было изучено много технической литературы и информации размещенной в интернете, но ничего приемлемого найдено не было. Тогда же мною были начаты опытные работы по изготовлению разных вариантов антенн с уменьшенными размерами для диапазона 160 метров.

Положительный результат был получен в 2008 году. Два года опытной эксплуатации разработанной мной антенны, при подводимой к ней мощности 15 Ватт, дали положительный результат.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Полученный вариант антенны предлагается радиолюбителям для повторения. Сразу хочу оговориться, что антенна на диапазон 160 метров, предназначена для радиолюбителей, которые не располагают достаточным пространством для изготовления полноразмерных антенн этого диапазона.

Антенна симметричная, хотя можно делать ее и не симметричной. Антенна состоит из двух плеч. Каждое плечо состоит из двух отрезков (смотри Рисунок 1). Антенну можно расположить как диполь или как «Инвертед ВИ». Чем выше высота подвеса, тем лучше. У меня антенна выполнена в виде «Инвертед ВИ», максимальная точка запитки 10 метров, нижние концы антенны расположены в 3-х метрах от земли. Мачта деревянная. Питание осуществляется воздушной линией 450 Ом, длиной 12,5 метров. Далее к воздушной линии подключается 50 Омный или 75 Омный радиочастотный кабель любой длины. Полотно антенны выполнено из войскового телефонного кабеля П-274, скрутка.



Отрезки 1 и 1 «А» имеют длину 11 метров, отрезки 2 и 2 «А» имеют длину от 15 до 18 метров.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Отрезками 2 и 2 «А» настраивают антенну на нужный участок диапазона 160 метров. Между отрезками 1 и 1 «А» и 2 и 2 «А» установлен проходной изолятор, т.е. эти отрезки между собой не соединяются.



В точки «А» и «В» и «А1» и «В1» подсоединяется отрезок кабеля витой пары 2х4, длиной 17 метров. Выполненной в виде свернутого круга (бухты) диаметром 40 сантиметров (смотри Рисунок 2). Витая пара без экранирующей оплетки. Я применил витую пару марки:

NEXANS UTP KATEGORY 5E TIA 568-5EC VERIFIED №11168 4PR 24AWG SU3505, здесь приведена полная маркировка, которая была указана на витой паре. Все провода витой пары соединены последовательно. Места соединения проводов пропаяны и изолированы термоусадочной трубкой.

Таким образом электрическая длина одного плеча антенны равна 164 метра, а общая длина антенны 328 метров. Плюс-минус количество метров после настройки интенны. Антенна имеет КСВ на 160 метров 1,08 и второй резонанс с КСВ не более 1,5 на частоте 14 320±20 кГц.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

При помощи простейшего согласующего устройства антенна работает на всех радиолюбительских диапазонах от 80 метров до 10 метров. Чем выше частота, тем больше коэффициент усиления антенны.

Хочу обратить внимание радиолюбителей применяющих антенну «Инвертед ВИ» на 80метров, на то, что после элементарной модернизации по методу, указанному выше они смогут работать на диапазоне 160 метров без особых проблем.

На диапазонах 80, 40 и 20 метров подводилась мощность до 800 Ватт, при этом антенна работала исправно.

При помощи витой пары можно укорачивать любые антенны, указанные в книге Карла Ротхаммеля, но это большая работа и этим я не занимался.

Представленная антенна может быть с успехом применена не только для  любительской радиосвязи, но и для профессиональной, например в системе ОАО «РЖД», где нет волновода.

Несколько слов о «поведении» антенны. Двухлетний опыт эксплуатации антенны показал, что дальность радиосвязи зависит от состояния ионосферы.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN В некоторых случаях ближние корреспонденты мои сигналы не принимали, а дальние, на расстоянии 700-1500 км принимали с большой силой. Бывало и наоборот. Так что к антенне надо привыкнуть.

Я часто работаю на общий вызов в полосе частот 3610-3620 кГц в 17.45 msk, буду рад ответить на все интересующие радиолюбителей вопросы. По Интернету вопросы можно задать на сайте: www.afaru-msk.ru, но оперативно ответить на них не смогу.

Симухин Александр
RA3ARN  73!

Необычная антенна на УКВ. - Антенны и ЭМВ-ны

Необычная антенна на УКВ. - Антенны и ЭМВ-ны - QRZ.CENTER ОДР ОБЩЕСТВО ДРУЗЕЙ РАДИО

АНТЕННЫ, МАЧТЫ И АФУ. ТЕОРИЯ И ПРАКТИКА > Антенны и ЭМВ-ны

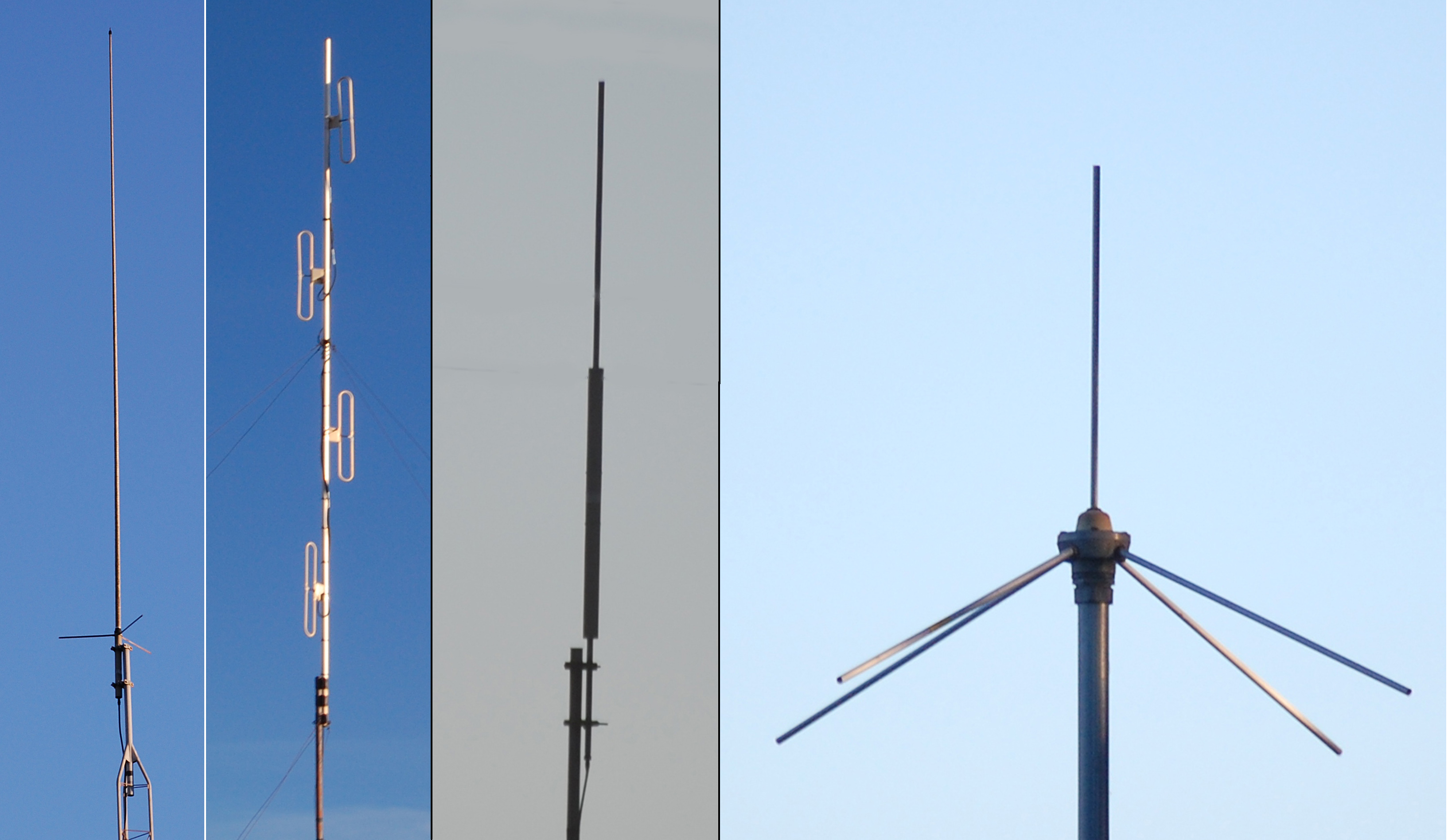

Необычная антенна на УКВ.

(1/6) > >>

ex UA0SNM:
Хочу предложить антенну на УКВ диапазон, которая имеет необычные параметры и не имеет аналогов.

В чём же её необычные свойства? Эта антенна может излучать ЭМВ как с вертикальной так и с горизонтальной поляризацией, одновременно, но может переключать поляризацию и это иногда очень нужное свойство для антенн.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Также имеет очень большое усиление по отношению к количеству элементов. Если обычная антенна типа квадрат в три элемента имеет усиление всего 7,5дб, то эти три элемента имеют усиление в 11дб, что равно шести элементов обычных квадратов.

С ней можно сравнить только спиральную антенну, но спиральная антенна имеет некоторые недостатки и тем самым не получила большого распространение среди радиолюбителей.

Вот ссылка, где можно увидеть её схемное решение и фото её конструктивного исполнения.

http://www.antentop.org/017/files/all_metal_017.pdf

В следующем сообщении расскажу о ней подробней.

ex UA0SNM:
Почему же можно назвать такую антенну необычной?

Все антенны имеют определённое количество возможностей, а именно. Только один вид излучения поляризации, вертикальную или горизонтальную. Определённое  (равное) усиление при сравнивание с подобными антеннами.

Если сравнивать такую антенну с зигзагообразной антенной, то антенна зиг-заг не имеет возможности применять один,  два и более директоров и повышение усиления может происходить лишь при создании нескольких активных вибраторов на общем рефлекторе, что делает такую антенну очень громоздкой и затратной в изготовлении.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Эта же антенна может иметь директоров сколько угодно и каждый директор прибавляет усиление гораздо больше, чем директор в обычной антенне.

И это мы видим при сравнении, если три элемента такой антенны имеет 11дб, то с ней сравнима лишь антенна типа квадрат в 6 элементов, где в обеих случаях будет по 11дб усиления.

А теперь посмотрим и на размеры, если три элемента такой антенны и антенны обычных квадратов в три элемента между элементами должно быть по 0,2 лямбды, то 6 элементов обычных квадратов, так же должны иметь расстояние между элементами примерно по 0,2 лямбды.

Видите, какая огромная антенна должна быть построена, что бы сравниться с этой антенной. Ну для эффекта приведу сравнение на 14 мГц. Если 3 элемента новой антенны будут иметь бум (траверзу) в пределах восьми метров (минимум 7м), то антенна в 6 элементов должна быть в пределах 20 метров, конечно можно длину бума уменьшить до 15м, но тогда можно немного потерять в усилении и не получить нужные 11дб.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

А теперь представьте, высота мачты 15-20 метров и бум в 20м. Это огромная антенна и пугающая соседей. Когда то я делал обычные квадраты в 5 элементов и ЯГУ в 8 элементов, так это были настолько громоздкие антенны, что соседи по огороду боялись под ними полоть свои растения.

А когда я перешёл на такую антенну, на фото видно и антенну на 14 мГц и на 144 мГц, то эти квадраты не выходили за пределы моей территории. Но при этом получил массу преимуществ по параметрам.

Если же сравнить её со спиральной антенной, которая излучает круговую поляризацию, то и она уступает этой антенне и вот как.

Спиральная антенна исполняется лишь на УКВ диапазонах и чаще всего выше 200 мГц, так как ниже её размеры тоже внушительные.

Чем отличается спиральная антенна от обычных квадратов, а тем, что она должна иметь рефлектор как очень сложную  конструкцию. И иметь особый вид соединения и согласования с кабелем.  Сами ветки должны на что то крепиться и иметь устойчивую конструкцию и в целом эта конструкция боится сильных ветров.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN (смотрите у Ротхаммеля "Антенны" Москва 1967г стр 222)

В эфире встречал людей, кто делал такую антенну на 144 мГц и потом через год от неё отказывались. И её свойства, как круговая поляризация, тоже уступает такой антенне, когда поляризация может переключаться.

Если использовать новую антенну на УКВ, то часто респонденты имеют и вертикальные носимые, возимые варианты, то начав работу с таким респондентом, можно перейти только лишь на вертикальную или на горизонтальную поляризацию, если у респондента горизонтальная поляризация, что немного усилит сигнал.

Дело в том, что и на УКВ более низких частот, работает атмосферное усиление и при работе лишь на вертикальную поляризацию, дальность связи понижается.

Поэтому все ТВ антенны и ретрансляторы применяют на 98% горизонтальную поляризацию. (и в редких случаях, вертикальную, по техническим причинам)

В следующем сообщении напишу ещё некоторые подробности об этой антенне.

ex UA0SNM:
Эту антенну может легко рассчитать любой любитель, даже в уме.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Принцип этой антенны в том, что эта антенна состоит из квадрата, который делится на две равные половины. Когда то такую антенну предложил UA1CC И. Жученко  и вариант такой антенны был логопериодический и перекрывал диапазоны от 14 мГц, до 29 мГц.

Там было 5 элементов, но в работе на каждом диапазоне участвовало всего три элемента и усиление такой антенны на каждом диапазоне было по 11дб. (такой вариант антенны опубликован в последующих книгах Ротхаммеля)

Видите и у него три элемента имели усиление по 11дб, как и в моём варианте. Но такая антенна имела неудобную и сложную конструкцию и поэтому не получила большого внимания у радиолюбителей.

В ней квадрат делился пополам из стороны в сторону, но вариант, который я Вам представил, делит квадрат из одного угла в другой угол, где общая сторона образовавшихся треугольников являются общей стороной и могут изготавливаться из металлических трубок, что недопустимо в обычных квадратах.

Тем самым конструкция становится легко повторяемой и совершенно имеет одинаковые параметры, если сравнивать с вариантом UA1CC.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Как же её рассчитать? Каждый треугольник, созданный в этом квадрате, должен иметь периметр равный длине волны, то есть на 14 мГц равен (примерно 20м - 21м) и на 144 мГц равен 2 метрам.

Директор должен иметь чуть меньше периметр, теоретически на 5% , а рефлектор должен быть больше на 5%. относительно активного вибратора.

Почему я сказал теоретически, потому, что при точной настройки это может быть и 4,7% и 4,8%, но для любительской практике это не столь значительно.

Вот сначала рассмотрим размеры на 14мГц, это важно для некоторых нюансов.

Дело в том, что если подобную антенну делать и на 14 мГц, то длина стороны квадрата зависит от диаметра и количества жил в антенном канатике. Тоже и на 144мГц.

Первоначально у меня был необычный канатик, диаметром в 5мм и жил в нём (тонких) аж 200 шт)  и поэтому длина стороны вибратора была 620см, а гипотенуза, которая делила квадрат по диагонали прерывалась и имели размер 880см, то есть два отрезка по 440см.

Теперь немного математики.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN 620+620+880= 2120см. То есть ровна периметру обычных квадратов на 14 мГц.

И рефлектор: сторона 650см и два отрезка гипотенузы по 460см.  650+650+920=2220см.

К рефлектору больших претензий  не требуется, поэтому могут изготавливаться хоть из алюминиевой проволоки, хоть из медной. И размер при разных материалах может быть всегда таким.

А вот при изготовлении активного вибратора, стороны могут иметь чуть больше или меньше свою длину и зависит от особенностей антенного канатика.

В следующем сообщении напишу как изготавливать и настраивать такую (такие) антенну.

ex UA0SNM:
При изготовлении такой антенны на 144 мГц, я указал размеры именно начиная с частоты в 144мГц, на 145 мГц размеры должны быть немного меньше.

Почему я привёл именно эти размеры, дело в том, что иногда применяют частоты не только на 145 мГц, поэтому это классика и каждый в на своём месте может рассчитать ту частоту, на которой он будет работать.

Активный вибратор нужно изготовлять из медной трубки диаметр не меньше 6мм, что бы рамка сама держала себя, но можно и на крестовине из дерева или распорки из любого металла, но вдоль них пропустить медный канатик и всё паять.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Директор и рефлектор можно также или из алюминиевых прутков, я изготовил из алюминиевых прутков диаметром в 10мм. (но если из обычного металла, то вдоль них нужно пропустить медный или алюминиевый провод.)

Диагонали (гипотенузы) у директора и рефлектора должны быть сплошными, а у вибратора разрезной и расстояние в разрыве 8-10см.

При указанном расстоянии между элементами, КСВ-1 будет от 144 мГц до 144,500 мГц. выше и ниже КСВ будет расти. Кабель должен быть 50 Ом и диаметром 10мм.

При других  кабелях КСВ будет большим. Антенна имеет при двух элемента 75 Ом,(точнее ближе к 80 Омам)  а при трёх элемента 50 Ом. (точно 50 Ом)

Но когда использовать два элемента, то просто нужно подогнать размер сторон и расстояние между элементами до сопротивления в 75-80 Ом.

Я второй вариант на 14 мГц сделал крестовину из китайских удилищ и вдоль них проложил антенный канатик и подгонял КСВ-1 на частоте в 14100-14200. (сделал указанные размеры и потом проворачивая крестовину по кругу, на удилищах скручивал (укорачивал) длину сторон, но только на тех распорках, где была подключена диагональ (гипотенуза), укорачивая именно в этой точке укорачивались сразу три провода, две стороны и диагональ)

При тех параметрах, КСВ-1 с обычным канатиком, было на 13,8 - 14мГц.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Пишу такие детали для двух антенн, что бы потом не писать отдельно, если кто то заинтересуется и на 14 мГц. То на 14 мГц  тоже лучше делать из 3 элементов, тогда кабель будет 50 Ом и не нужно согласовывать на входе трансивера.

При работе на 144 мГц кабель - антенна. кабель - трансивер никаких согласований не требовалось и на частоте в 144 мГц - 144,500 мГц КСВ-1 без всякого тюнера.

Вот посмотрите второй вариант, где уже применяю китайские удилища.

Думаю, что всё описал, если будут вопросы, отвечу.

ur5ick:
 Назовите, будьте добры, источник выражения : "...на УКВ более низких частот, работает атмосферное усиление".. Может это опечатка?

Навигация

[0] Главная страница сообщений

[#] Следующая страница

Перейти к полной версии

Гоша-радист с друзьями. Радио. Радиолюбительские спутники. : Необычная ТВ-антенна

К нам обратился подписчик Михаил, с необычной просьбой.
Цитата: "Здравствуйте.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Не могли бы вы помочь с классификацией/идентификацией одной непонятной мне самодельной антенны?". К письму была приложена фотография вот такой антенны.
Ну я так думаю, что многие видели похожие антенны на крышах и балконах в 80-90-е годы, а где то они висят до сих пор. Михаил правильно предположил, что в таком состоянии, эта антенна работает как "Плоский вибратор" и довольно таки подробно описана в книге К.Ротхаммеля. Тогда встает вопрос "зачем нужны катушки, закороченные на вибратор?"
Я попытался разобраться в этом вопросе и вот что у меня получилось:
Найти описание такой конструкции антенны в интернете не удалось. Наверняка конструкция изобретена каким-либо из "Кулибиных" и в виде "секретной военной разработки, по секрету рассказанной военным коллегой" гуляла между любителями сделать что-то своими руками.
Так-же коллеги-радиолюбители, сталкивавшиеся с такими антеннами, рассказали, что по идее "внутренние" контакты должны быть изолированны от вибратора, к ним подключался кабель, а длинной катушек согласовывалась антенна с кабелем.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN
Данный подход имеет еще какое-то право на жизнь, поскольку сопротивление плоского вибратора с таким углом раскрытия составляет несколько сот Ом и их точно нужно согласовывать с 75 Ом-ным кабелем.
В таком варианте эту антенну можно рассматривать и как диполь с емкостной нагрузкой, для расширения полосы пропускания антенны.
Оба варианта можно рассматривать как отправную точку, для расчета данной антенны.

Но вопрос - откуда могла взяться данная конструкция антенны?
Вероятнее всего кто-то с "очумелыми руками", прогуливаясь по улице, с расстояния 50+ метров, разглядел на балконе или крыше какую-то необычную для него антенну и решил ее повторить. А так как разглядеть с такого расстояния точки подключения кабеля или изоляционные шайбы довольно таки не просто, то результат получился соответствующий. А с учетом, что "Кулибин" видимо жил недалеко от телецентра, то работала антенна на его балконе вполне нормально.

Первым претендентом на "сломанный телефон" выступает антенна Харченко, с рефлектором из подручного проводящего материала.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN
Как видим, издалека антенна может быть похожа на исследуемый нами образец. Да и точки подключения и изоляторы с расстояния разглядеть будет не так уж и просто.

Вторым кандидатом выступает "Спиральная антенна".
Ведь основным элементом антенны, по мнению многих повторявших эту антенну, являются как-раз катушки из толстого провода. Ну а две катушки, по мнению "Кулибина", это всегда лучше чем одна. А боком она еще больше радиоволн собирать будет.
Вот и получили мы конструкцию антенны, которую ни один из авторов книг по антеннам не описывает.

Если у вас есть более подробная информация по исследованной антенне, будем рады ее разобрать и осветить на страницах этого блога.

UN7FGO

P.S. UY2RA

Строго говоря, если предположить что один из концов катушки изолирован от полотна диполя, можно было бы предположить что это попытка получить панорамную (широкополосную) антенну с подьемом коэффициента усиления на частоте резонанса катушки и паразитной ёмкости, которая должна быть заведомо ниже частоты основной антенны.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Но поскольку индуктивность просто замкнута то все равно нонсенс

Необычные антенны и нестандартные решения

Упомянем еще о некоторых «экзотических» антеннах. Мы все время утверждали, что вектор электрического поля Е на ДСВ вертикален и в приеме участвует лишь вертикальная часть антенны. Это абсолютно верно для идеально проводящей земли. Но над почвой с потерями (а они обязательно есть) фронт волны немного наклоняется в сторону направления распространения и у вектора Е образуется небольшая горизонтальная компонента. Это позволяет вести прием и на «стелющиеся» антенны, протянутые просто по поверхности земли. Этим же объясняется и слабая направленность Г-образных антенн.«Классическая» антенна этого типа - антенна Бевереджа, использовавшаяся на выделенных приемных радиоцентрах в ранние годы. Она представляет собой очень длинный провод (до нескольких длин волн), протянутый на высоте не более 1-2 м над поверхностью. Один конец провода подключался к приемнику, другой заземлялся через резистор сопротивлением около 600 Ом.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Антенна имеет направленность, принимая волны, приходящие преимущественно со стороны резистора - они образовывали в проводе бегущую волну, направленную к приемнику.

Не имея возможности поэкспериментировать со столь длинной антенной, автор тем не менее попробовал принимать на проводник (ПЭЛ 0,3) длиной 30-40 м, расстеленный просто по траве на лесной лужайке. Никаких согласующих резисторов для такой короткой антенны, конечно, не использовалось, один конец провода оставался свободным, другой подключался к «универсальному» приемнику. Сила сигнала была примерно такой же, как от вертикальной антенны высотой 2,5-3 м. Заземление немного улучшало прием, но заставляло уменьшать емкость конденсатора связи с антенной, поскольку последняя имеет большую емкость на землю.

Несколько необычных антенн описал В. Беседин. Подключение простейшего бесконтурного детекторного приемника к какой-либо заземленной металлической мачте, флагштоку или столбу показано на рис. 2.30. От себя мы бы добавили к этой схеме антенны конденсатор связи (см.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN рис. 2.24) и противовес, подключенный к любому выводу телефонов. То же относится и к рамочным антеннам (рис. 2.31а,б). Здесь также, вероятно, будет полезно перед диодами включить конденсатор связи, а один из выводов телефонов заземлить или соединить с нижним по схеме выводом КПЕ.

Вопрос о возможности использования рамочной антенны для детекторного приема очень интересен. К достоинствам рамки относятся малая чувствительность к наличию окрестных предметов, помехоустойчивость и хорошая грозозащита. Рамка лучше электрической антенны работает внутри зданий. Рамочную антенну можно использовать как индуктивность контура. Располагать рамку следует вертикально, чтобы горизонтально направленное магнитное поле приходящей волны было перпендикулярно ее плоскости. Любую точку в нижней части рамки можно заземлить для грозозащиты и электрической безопасности.

Недостаток рамочной антенны - малая действующая высота, определяемая формулой: hд = 2πSN/λ, где S - площадь рамки, N - число витков, λ - длина волны.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Многовитковые рамки небольших размеров невыгодны, поскольку при равной индуктивности большая действующая высота получается у одновитковой рамки (индуктивность пропорциональна квадрату числа витков, а действующая высота - только первой степени). Однако многовитковая рамка может использоваться на длинных волнах, если нет физической возможности сделать одновитковую рамку очень больших размеров.

Сделать рамку переменной индуктивности тоже нельзя, поэтому для настройки используется КПЕ. При настройке рамки в резонанс напряжение на конденсаторе возрастает в Q раз, где Q - добротность образовавшегося контура с учетом нагрузки его детектором. Индуктивность круглой одновитковой рамки можно грубо оценить по формуле L (мкГн) = 6D (м), где D - диаметр. Индуктивность уменьшается при использовании толстого провода или при включении нескольких проводов параллельно.

В качестве примера посмотрим, ориентировочно, что можно получить от одновитковой рамки с площадью 120 м2 (круглая с диаметром 12,5 м или прямоугольная 8×15 м) при приеме радиостанции на частоте 261 кГц в месте, где напряженность поля достигает 100 мВ/м.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN Действующая высота рамки составит всего 0,6 м, а индуктивность - около 70 мкГн. Для настройки ее в резонанс потребуется емкость 5000-6000 пФ, зато характеристическое сопротивление контура будет всего порядка 100 Ом. Примем добротность равной примерно 50, тогда напряжение на контуре составит 3 В, а резонансное сопротивление контура около 5 кОм. Таким же, по условию согласования, надо выбирать и входное сопротивление детектора. Подводимая к детектору мощность составит около 2 мВт, причем детектор можно подключить непосредственно к контуру.

Схема рассчитанного приемника с рамочной антенной показана на рис. 2.32. В нем можно установить двух-, а лучше трехсекционный КПЕ от старого радиоприемника, соединив секции параллельно, и к ним дополнительно подключать еще и постоянные конденсаторы. Для уменьшения собственных потерь в рамке, ее лучше изготавливать из толстого провода, или взять несколько тонких проводов, расположив их на расстоянии нескольких сантиметров друг от друга, и соединить параллельно.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN

Другой вариант - сделать антенну двухвитковой, что увеличит ее индуктивность вчетверо, и во столько же раз позволит уменьшить емкость КПЕ. Отдаваемая антенной мощность останется прежней, потому что при возросшем вдвое напряжении резонансное сопротивление контура увеличится вчетверо. Эго надо учитывать и при выборе нагрузки детектора.

Не следует забывать и про направленность рамки. Она должна располагаться в вертикальной плоскости, примерно направленной на радиостанцию. Если же плоскость рамки перпендикулярна направлению прихода волн, приема не будет. «Каркасом» для проводов рамочной антенны хорошо послужит фронтон или одна из стен деревянного дома. Нижний провод прямоугольной рамки можно протягивать по земле, расстояние между проводами двухвитковой рамки составит 10-30 см. Приемник с рамкой будет работать и без заземления: оно требуется только для грозозащиты и, вероятно, для уменьшения уровня помех. Пример расположения рамочной антенны на фасаде дома показан на рис.Необычная антенна: Необычная антенна для диапазона 160 метров от RA3ARN 2.33. В деревянном или кирпичном доме ее целесообразно спрятать под облицовкой.

Читать дальше - Акустические системы громкоговорящих детекторных приемников

Необычные антенны

Необычные антенны

01.04.2021 17:25 175 0

За годы общения с телезрителями РТРС встречал множество экстравагантных решений для приема цифрового ТВ. Представляем нашим читателям обзор забавных самодельных антенн, подсмотренных у пользователей. Помните: сигнал, пойманный на смешное оборудование, чаще всего вызывает слезы. Используйте сертифицированные антенны. Описанные трюки повторять не рекомендуем.

Дорога ложка к просмотру

Изготовление разнообразных самодельных антенн – это почти состоявшийся жанр самодеятельного народного творчества. Специалисты РТРС, выезжая на места, встречали приемные антенны из алюминиевых вилок и ложек, пивных банок, решеток холодильников, прокладок для двигателя, гимнастических обручей, сварочных электродов и даже из рыболовных сетей.

Для большей высоты расположения антенны используют ящики, коробки, доски, которые накидывают на крышу, а поверх них кладут приемную антенну.

Житель поселка в Амурской области под названием "Ерофей Павлович" прославился тем, что воткнул в гнездо антенного входа телевизора столовую вилку и даже на время поймал неустойчивый сигнал. Проблему решила установка заводской дециметровой антенны.

А вот телезритель из Беслана жаловался, что менял антенны и ставил усилители, но остался недоволен качеством приема. Оказалось, что он использовал самодельную антенну Харченко – два ромба, спаянных вместе в одной плоскости. При этом на заводскую пассивную антенну сигнал без труда принимался даже на высоте метра. Приему на самоделку мешали ее конструктивные особенности. Увы, даже при малейшем отступлении от точных параметров при сборке или неверном направлении телеприем заметно ухудшается. Многое зависит и от качества подручных материалов.

Самоделку редко получается использовать в качестве наружной антенны, потому что у нее нет дополнительной изоляции и жесткого каркаса. Из-за парусности таких антенн ветер на улице будет трепать их, как флюгер. Кроме того, у них невысокий коэффициент усиления. Даже с подключением усилителя, то есть вдали от телебашни, они будут неэффективны.

Для настройки самодельной антенны требуется профессиональное оборудование. Затраты на самостоятельную сборку сопоставимы с затратами на покупку заводской антенны, а иногда и превышают их.

Антенны бы делать из этих гвоздей

Купить антенну может каждый, но есть любители, кому интересно сделать ее своими руками. Кустарные изделия действительно работают не хуже заводских, но в том случае, если за дело берутся люди с профильным образованием или, как минимум, с базовыми знаниями в области радиоэлектроники и радиотехники.

Конструирование самодельной приемо-передающей аппаратуры и антенн – одно из хобби радиолюбителей и инженеров. Начальник цеха РТРС "Владикавказ" Алан Кудухов сделал рабочую самоделку, соединив пивные банки, кабель и плечики для одежды. "Две пивные банки через петлю из высокочастотного кабеля размещены на плечиках. Интересно, что антенна работает в любом положении, даже если плечики находятся в шкафу. Лень – двигатель прогресса: мне было лень лезть на крышу...", – рассказал Алан Кудухов.

Самодельные приспособления наиболее эффективны в случае прямой видимости телебашни и подвеса антенны на большом расстоянии от земли. Жительница Моздока живет всего в 500 метрах от новой передающей станции, поэтому успешно принимает сигнал на незатейливую антенну, сделанную зятем из пивных банок и проволоки.

"Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся под рукой средств. Конечно, сверхустойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в съемной квартире вполне сгодится", – делятся радиолюбители на форумах. Надо отметить какую-то магию пивных банок, банки из-под других напитков редко используются в изготовлении антенн.

Некоторые телезрители уверяют, что ловят ТВ даже на гвозди и саморезы.

И все же для комфортного просмотра телеканалов без помех и лишних треволнений рекомендуем использовать сертифицированное приемное оборудование.

Антенны советских времен: самые странные конструкции

Это сегодня на фасаде и крышах домов мы видим, в основном, антенны-«тарелки» с логотипами известных компаний, а в советское время дома, как правило, «ощетинивались» конструкциями не самых эстетичных форм, если вспоминать конструкции не промышленного, а бытового назначения.

Тот факт, что для хорошего приема волн антенну нужно разместить как можно выше, чтобы увеличить радиус ее действия, был известен каждому советскому (да и не только) человеку. Именно поэтому французы размещали свои антенны на Эфелевой башне, американцы — на Эмпайр Стейт Билдинг, а в Москве — на Останкинской башне.

Ну а как быть, если нет возможности возвести какие-то стационарные сооружения для размещения антенн? Многих советских инженеров этот вопрос очень живо интересовал, и некоторые авторские разработки заслуживают отдельного внимания (многие из них, кстати, были запатентованы).

Антенны-башни

Конечно же, первое, что так и просится на ум при мысли о создании стационарной конструкции — это устойчивая башня. Так, например, еще в 1919 году советским инженером был получен патент на складную башню, составленную из решетчатых панелей и соединенных продольными шарнирами, в итоге составляющими трехгранную башню — сегодня мы можем подобные «башни» наблюдать повсеместно — ЛЭПы.

Спустя полтора десятка лет после этого изобретения другой советский инженер получил патент за изобретение антенны в виде надувной башни. Простой мешок из прорезиненной ткани, а внутри этой конструкции — проволока, которая, собственно, и выполняла роль антенны — вот и вся конструкция. Надувная антенна показалась настолько удобной, что в усовершенствованном виде использовалась до 80-х гг.

Летающие антенны

Еще один способ создать мобильную конструкцию — это заставить антенну летать. Так, например, в 1926 году советский изобретатель Л. Толчинский предложил привязывать антенну к воздушному шару, который удерживался бы на месте тросами, а по трубкам, идущим от земли, в шар подавался бы воздух.

Кому-то пришло в голову усоврешенствовать такую летающую антенну, прикрепив к шару еще и радиостанциюс элементами питания — в результате изобретение превратилось в шары-зонды, которые в советское время широко использовались и для разведывательных, и для исследовательских целей.

Складные антенны

Продолжая тему летающих антенн, стоит упомянуть и складные конструкции. Например, на советских спутниках «Метеор» и «Молния» стояли антенны, внешне напоминающие закрытый бутон тюльпана, который раскрывался, когда убирали зщитный конус.

Также существовали антенны в виде «бублика», зонта и даже «ковра» — эластичного пластика с поверхностью, утыканной проволочками. Антенну сворачивают на манер коврика, запускают в космос, а после выхода на орбиту подают в нее воздух через трубки, расположенные в толще пластика. Антенна разворачивается и превращается в «ковер-самолет».

Автомобильные антенны

Довольно остроумное решение было придумано для создания антенны мобильной радиостанции, размещенных на автомобилях. В советское время была популярна простая игрушка под названием «тещин язык» — плоская бумажная трубочка, которая распрямляется, если в нее подуть.

Вот в виде таких же «языков» делали и антенны: прорезиненная ткань, внутри которой проходитметаллическая пружина-антенна. Когда внутрь «языка» нагнетается воздух, он разворачивается и антенна готова к работе.

Сама по себе радиостанция — предмет нетяжелый, а значит ее вполне можно нести в руках. По этой причине кому-то из инженеров пришла в голову мысль, что и антенну можно закрепить на человеку: например, поместив ее в головной убор (антенна-«нимб») или убрав ее в пояс. Ну и сам человек, кстати, тоже может выступать в роли антенны, если, конечно, надеть на него «заземляющий башмак»

На нашем Дзен-канале можно помимо антенн еще вспомнить о «жуках» и «коногонках«, а вот ЗДЕСЬ можно почитать про необычный предмет из советского быт.

Необычная маскировка антенн сотовой связи


adme.ru

В 1992 году одна монтажная компания из США (штат Аризона) впервые в истории поставила дерево-вышку. С тех пор данная идея воплощается в жизнь во многих странах.

Скрытые сотовые вышки стали предметом увлечения одного немецкого фотографа, который путешествует и делает ценные фотографии интересных ему конструкций. Очевидно, что заметить скрытую вышку не так просто, как кажется. Очень часто люди просто не догадываются о том, что это не просто деревья, а тщательно спрятанные передатчики сигналов сети.


Роберт Войт (Robert Voit) за несколько лет путешествий сделал множество хороших снимков и даже запустил свой личный сайт. В его коллекции можно найти деревья-вышки таких стран как: США, Португалия, Испания, Великобритания, Южная Корея. Кстати, формы, размер и виды поддельных растений нужно учитывать в зависимости от климата и положения на карте. В европейских странах и на севере США сотовые вышки маскируют под сосну, на территориях с жарким климатом – в виде высоких пальмы. А вот на пустынной поверхности штата Аризона вышка, замеченная Войтом, похожа на большой кактус.

Вышка в виде пальмы. Фото: Robert Voit



Оригинальный подход, два в одном - вышка и колокольня епископальной церкви в Далласе. Фото: Julian P. Barry


Вот так антенну спрятали в Сопоте, Польша. Что называется, "под кирпич". Фото: Pplecke



Мобильная вышка и колокольня в одном лице в ЛаВиста, Новая Англия. Фото: gatefan



Антенна, спрятанная в кресте у церкви в Лэйк Уорт, штат Флорида. Фото: lt1224



Патриотичный вариант в Техасе. Фото: AggiePhil04



Антенна в виде супер-дерева. Фото: Robert Voit



Ствол, в котором также прячется антенна. Фото: Robert Voit



Антенна в Бедфордшире, Великобритания. Фото:Dragontree



Вышка мобильной связи в виде кактуса в Аризоне. Фото: jaycrew



Пальмы - довольно распространенный вид маскировки антенн мобильной связи. Фото: Robert Voit



Еще одно "мобильное дерево". Фото: Robert Voit



Фото: @PogeyPete



Фото: Robert Voit


Фото: Robert Voit



Фото: Robert Voit



Фото: Robert Voit



Фото: Robert Voit

Фото: Robert Voit



Если вы заметили ошибку в тексте новости, пожалуйста, выделите её и нажмите Ctrl+Enter

eHam.net

Превратите вашу жестяную крышу в антенну, хммм ...

Первое, что приходит в голову, это то, что большая плоская поверхность будет очень хорошим радиочастотным заземлением для любой частоты. для которых обратный путь равен 40% длины волны (WL), измеренной от центра крыши до краев.

Без манжеты, это может быть что угодно от 6-M или выше по частоте. Конечно, мы можем добиться большего!

10- и 12-метровые должны быть близко (да, края к центру обеспечивают более длинные пути, но я не решаю треугольник, чтобы увидеть, подходят ли они уже).Посмотрим:

(300 / 28,5) * (3,28) * (0,40) =
13,8 футов (40% от ширины полосы при 28,5 МГц)

Учитывая большую площадь поверхности жестяной крыши по сравнению с рядом радиальных радиальных проводов ВЧ-заземления, я думаю, вы сможете немного `` обмануть '' в отношении для охвата 40% WL.

Другими словами, я думаю, вам удастся обойтись более коротким трактом возврата РЧ-сигнала через землю из-за увеличенной площади поверхности, по которой будет возвращаться РЧ-сигнал. Более короткие пути не должны быть такими эффективными, но с полным покрытием, обеспечиваемым твердой поверхностью по сравнению ссвязка отдельных проводов, я подозреваю, что вы получите возвратную РЧ-энергию в целом.

Если подходит 1/4 WL, теперь 10- и 12-метровые должны найти очень подходящий РЧ-тракт возврата заземления, и я бы ожидал, что 15- и 20-метровые можно будет ввести в эксплуатацию без особых страданий. потери сигнала.

Рассчитайте пробег от центра к углам крыши и отрегулируйте свес от дождя так, чтобы на расстоянии 20 метров было по крайней мере 40% WL на четырех углах. Теперь вы знаете, что 20 метров можно использовать!

Пока мы работаем на частотах 20 метров и выше....

Если вы хотите усложнить ситуацию, вы можете привязать линию крыши к ограждению, по крайней мере, в четырех углах (установите переключатели / реле, чтобы они находились в цепи или вне ее). По крайней мере, это увеличит длину четырех углов (измеряя теперь от центра крыши до углов ограждения). Я представляю себе 30-метровый легко достижимый сейчас (на 40% от WL). Можно даже получить 40 метров, все зависит от размеров забора.

Разместите реле по углам ограждения и углам крыши, чтобы можно было регулировать электрическую длину углов.

Какой должна быть эта дополнительная деталь между углами крыши и углами забора, зависит от ваших вкусов и наличия CC & R.

Если нет CC & R, вы можете просто использовать «Silky Wire» (его трудно увидеть на http://www.thewireman.com). В противном случае поработайте в каком-нибудь красивом дизайне с решеткой и растениями на каждом углу и убедитесь, что между углом крыши и забором есть сплошная линия. Затем либо протяните скрытую проволоку вдоль этой опоры, либо сделайте скобу из металла.)

Так что же должен быть вертикальным элементом, сидящим в центре этой жестяной крыши?

Очевидно, что металлический столб или какая-нибудь труба подойдут очень хорошо. Можно даже зажечь его и поднять флаг!

Я подозреваю, что это неплохо подойдет для 20 метров и выше. Очевидно, что с более длинными волнами всегда труднее работать с физически небольшими антеннами, будь они странной или нормальной конструкции.

Растяжки для установленного на крыше флагштока могут быть либо электрически нейтральными, либо из металла, чтобы образовывать емкостную шляпу для вертикали (не ниже середины шеста; лучше выше, но оставлять место для флага).Я бы подумал о том, чтобы довести их до ограды частной жизни вокруг нашего здания, а не до крыши. Используйте 4 или 8 таких парней.

Теперь у вас есть возможность сконструировать антенну с верхней загрузкой и попробовать загрузить всю крышу, опору и оттяжки в качестве антенны, работающей против земли RF. (Вдоль линий людей, работающих своей башней и балкой относительно земли на 160 метров.)

Вы можете подумать о том, чтобы построить деревянную ограду для личного пользования вокруг предлагаемой надворной постройки и провести проволоку вокруг ее вершины (скрытую, если этого требуют CC&R).Это образует петлю; с блокирующими реле вы можете поэкспериментировать с взломом различных сторон.

Что еще?

Может быть, проложить провода в землю вокруг жестяной крыши или под ней. Учитывая электрически нейтральную структуру, вы можете использовать жестяную крышу в качестве антенны и привязать ее к заземляющим ВЧ-проводам, чтобы «оттолкнуться». На мой взгляд, это можно было бы назвать «странным». Понятия не имею, насколько хорошо это сработает.

В любом случае, это звучит как забавная лачуга для пенсии! Получайте удовольствие, когда доберетесь туда!

-Erik n0ew

Ответ на комментарий: K9WQ 27 апреля 2005 г.

В моем доме престарелых на востоке я планирую построить складское здание с жестяной крышей.Периметр крыши будет около 14x18, а высота конька жестяной крыши - 18 футов. Я пытаюсь придумать способ превратить крышу в антенну, и я хотел бы получить предложения ...

Ответ на комментарий: KG5JJ от 27 апреля 2005 г.

Ну ... Я много лет назад работал K5AS (несколько миль, прямая видимость) CW, используя только кантенну. Я тестировал TS-430, он услышал мой TST, и мы провели короткое, но удивительно забавное QSO. 73 KG5JJ (Майк)

Ответ на комментарий от: N0EW от 27 апреля 2005 г.

Возможно, вы могли бы исследовать более качественное RF-заземление для вертикали дымохода? Что касается петли бассейна, возможно, она слишком хорошо связана с землей? Вы говорите о стандартном заборе из металлической сетки? Если это так, то может быть много радиочастотного излучения, поглощаемого землей.-Erik n0ew

Ответ на комментарий от: W6DPS от 27 апреля 2005 г.

За последние несколько лет я несколько раз использовал рождественские огни и тюнер MFJ 941E - так много для CC & R! Я также обеспечил электрическую изоляцию между дымоходом водонагревателя и водонагревателем, поэтому дымоход можно использовать как вертикальный - работает немного лучше, чем отверточная антенна на подъездной дорожке (но не намного). Я также недавно загрузил забор вокруг моего бассейна в виде 75-метровой петли, но меня было слабо слышно примерно в 6 милях от меня.... Dave_W6DPS

Самый необычный завод передатчиков

185-футовые мачты и плоская антенна затмевают здание передатчика на «новой» передающей установке WHK 1931 года. С тех пор, как Маркони начал играть с радио на своей семейной вилле, было много вариаций на тему передающих антенн. Очень ранняя конструкция антенны была довольно упрощенной: «Поднимите как можно больше проводов как можно выше и настройтесь на максимальную искру или ток».

Когда в начале 1920-х годов появилось радиовещание, практически все станции использовали горизонтальную длиннопроводную антенну, которую предпочитали судовые и береговые радиотелеграфисты.Эти радиаторы имели форму либо «плоской вершины» с несколькими параллельными проводами, поддерживаемыми поперечинами, либо «клетки» с концами, поддерживаемыми кольцами, чтобы создать цилиндрическую конфигурацию. Эти массивы были подвешены на самонесущих башнях и обычно располагались на высоких зданиях (вместе со студиями станции). Эти антенны обычно были связаны с передатчиком станции связкой из нескольких проводов, прикрепленных либо к середине («Т»), либо к одному концу («L») горизонтальных проводов.[См. Ссылку 1.]

Похоже, что на раннем этапе ускользало от внимания, что эти фидеры не были ни симметричными линиями, ни коаксиальными кабелями проводного типа, на самом деле фидеры производили большую часть излучения; горизонтальные тросы над ним в основном приходились на загрузку сверху.

Согласно Рону Ракли из duTreil, Lundin & Rackley Inc., эта тенденция к проводным антеннам может быть прослежена до теории распределения мощности переменного тока, которая перешла в раннюю радиотехнику.

«Большинство первых радиоинженеров были обучены проектированию энергосистем, а не полевой теории», - сказал Ракли.«На самом деле в то время были споры, и многие инженеры полагали, что большие антенны не будут излучать так же хорошо [как маленькие], потому что, если вы увеличиваете высоту, ток антенны уменьшается, потому что увеличивается сопротивление. Человек по имени Стюарт Баллантайн математически показал, что более высокие антенны производят повышенное излучение в горизонтальной плоскости. Он проводил расчеты и показал, что если интегрировать ток по большему вертикальному промежутку, вы получите больший ток. Он опубликовал свою статью в 1924 году [2], и это начало менять положение вещей.”

До внедрения вертикального излучателя с изолированным основанием многопроволочные горизонтальные антенны были де-факто средством передачи радиочастотного излучения в свободное пространство. Текущий дизайн логотипа FCC включает в себя почтенный плоский верх и его систему подачи. ВВЕДЕНИЕ ВЕРТИКАЛЬНОГО РАДИАТОРА С ИЗОЛИРОВАННЫМ ОСНОВАНИЕМ

Основываясь на выводах Баллантайна, некоторые станции-пионеры действительно пересмотрели эффективность антенн и начали эксперименты. WABC в Нью-Йорке (ныне WCBS) был одним из них и установил то, что считается первым в мире средневолновым вертикальным излучателем с изолированным основанием в соседнем Паттерсоне, штат Нью-Йорк.J.

Этот радикальный отход от существующих антенн произвел фурор среди радиопрактиков, и установка WABC заняла первое место в ноябрьском номере журнала Radio-Craft за 1931 год.

Как описано в статье: «Эта« мачта-антенна »(новый термин в радио) является частью нового передатчика мощностью 50 000 ватт… и представляет собой новый тип конструкции радиовещательной антенны, которая отходит от традиций и устанавливает прецедент ».

В статье отмечается, что помимо обеспечения ненаправленной диаграммы направленности (что невозможно с горизонтальными проволочными антеннами) новая «мачта-антенна» также концентрирует больше энергии в земной волне, чтобы обеспечить лучшее обслуживание в локальной зоне.

Вертикальный радиатор получил высокие оценки от Джека ДеВитта, легендарного технического директора WSM, который оставил должность в Bell Labs, чтобы заняться WSM, как раз в то время, когда эта станция готовилась к работе на 50 кВт. ДеВитту удалось убедить руководство выбросить плоскую крышу, которую RCA указала для установки. В интервью 1982 года он вспомнил:

«Bell Laboratories занималась разработкой радиопередатчиков и студийного оборудования, [и] теперь им нужна была хорошая антенна, чтобы рекомендовать покупателям своего оборудования.Доктор Стюарт Баллантайн ... указал, что нет смысла устанавливать отдельные башни и натягивать антенны между ними, потому что башни могут быть проблемой только из-за токов, наведенных в них антенной, и это исказит диаграмму направленности. Почему бы не использовать саму башню? Затем Белл обратился в компанию Blaw-Knox в Питтсбурге и попросил их спроектировать башню с низкой емкостью. Первая из этих башен была построена в Уэйн-Тауншип, штат Нью-Джерси, для радиовещательной системы Колумбии.Как ни странно, над этой инсталляцией работал я ».

Новая передающая установка WABC 1931 года включала полуволновую вертикальную антенну, что означало радикальный отход от обычных горизонтальных проволочных антенн; однако вертикальный излучатель медленно принимался другими радиовещательными компаниями.
(Нажмите, чтобы увеличить)
На этом крупном плане показан один из нескольких больших изоляторов, используемых для электрического разрушения мачт WHK на нерезонансные секции. Встроенная изолированная трубка для разрыва медного газопровода видна с правой стороны изолятора.Справа от изолятора видна специальная лестница-ножница.
(Нажмите, чтобы увеличить)

ФОТОГРАФИЯ:
Кливлендский радиовещательный архив ОТКАЗ ОТ КОНВЕНЦИИ (ВИДА)

Примерно в то же время, когда вертикальный излучатель готовился к работе в прайм-тайм, WHK, пионерская станция в Кливленде, штат Огайо, сомневалась в «обычной» плоской антенне, которую они использовали с момента начала коммерческой эксплуатации в 1922 году. и завод передатчиков располагались в высотном здании в центре города, а к концу 1920-х годов руководство станции и ее главный инженер Э.Л. Гоува все больше беспокоили проблемы с покрытием:

«Тщательное изучение ареала WHK, Кливленд, Огайо, выявило тот факт, что в некоторых районах города картина поля была явно неровной. Из этого и других расследований было совершенно очевидно, что станция, расположенная на верхнем этаже офисного здания в Кливленде, окруженная со всех сторон другими небоскребами и работающая с ограничением мощности в 1000 Вт, ни в коем случае не работала с максимальной эффективностью. .”[3]

Гоув пришел к выводу, что плохое покрытие было связано с передающей станцией на крыше, используемой на станции, в частности, с наличием поблизости других высотных зданий со стальным каркасом, плохой системой заземления и потерей мощности из-за повторного излучения опорных башен с плоским верхом.

Решение оказалось простым: переместить передающую установку!

«После рассмотрения проблемы со всех сторон было решено обратиться в Радиокомиссию с просьбой разрешить переместить передающее устройство в страну, где можно было бы установить эффективную наземную систему и где не было бы помех от стали. ферменные постройки.”[4]

Поиск радиостанции в устаревших записях Федеральной комиссии по радио не выявил упомянутой «петиции», но, скорее всего, она была подана в 1929 году.

Внутри здания (и ниже уровня заземления станции) этот передатчик Western Electric возбуждает излучатель с плоским верхом на высоте 185 футов.
ФОТО ПРЕДОСТАВЛЕНИЕ:
Cleveland Broadcast Radio Archives WHK приобрела собственность примерно в девяти милях к югу от Кливленда для нового объекта и приступила к строительству того, что должно было стать, пожалуй, самой необычной передающей станцией из когда-либо построенных, поскольку станция решила не принимать новую вертикаль радиаторной технологии, а лучше придерживаться «проверенной и надежной» плоской поверхности.Идея заключалась в том, чтобы сделать его лучше.

НОВАЯ (И РАДИКАЛЬНАЯ) АНТЕННА WHK

Гоув правильно определил, что антенные опоры на крыше являются основными причинами плохого покрытия станции, и был полон решимости что-то с этим сделать на новом месте: использовать опорные мачты с плоским верхом, которые не излучают повторно. Деревянные башни желаемой высоты - 185 футов - были, по-видимому, исключены как непрактичные, и Гоув заручился услугами Артура О. Остина, главного инженера изолятора подразделения Ohio Brass Company, чтобы разработать способ разбивать стальные мачты на непрактичные. резонансные участки, как это было сделано с растяжками на новой установке WABC.

Austin ранее получил патент на секционирование опорных опор высоковольтных линий электропередачи и стал логичным выбором для решения инженерных задач WHK. Позже ему был предоставлен еще один патент на конструкцию башен с изолированной секцией WHK. [5]

Изготовление необходимых изоляторов не представляло серьезных проблем; тем не менее, оставались вопросы, требующие решения.

Артур О. Остин получил патент на конструкцию специальных антенных опор WHK.
(Нажмите, чтобы увеличить)
Одним из них был доступ к верхним секциям башни для обслуживания. Поскольку такелажникам было бы тяжело и опасно перелезать через эти большие куски глазурованной керамики или вокруг них, Остин разработал так называемую систему лестниц «складной нож», в которой лестницы поворачиваются в открытое положение, когда они не используются для поддерживать изоляцию секций башни. Он также разработал средство для разрыва стальных тросов лебедки, используемых для подъема платформы, на нерезонансные отрезки.

НЕОБЫЧНАЯ СИСТЕМА ОСВЕЩЕНИЯ НЕКОТОРЫХ НЕОБЫЧНЫХ БАШН

Настоящая инженерная задача заключалась в освещении новых мачт, чтобы предупреждать пилотов самолетов об их присутствии в ночное время.

Освещение радиомачты тогда находилось в зачаточном состоянии, поскольку, как уже упоминалось, большинство антенн было установлено на высоких зданиях, имевших собственные сигнальные огни.

С новым поколением вертикальных радиаторов с изолированным основанием (и секционированными мачтами WHK) возникла серьезная проблема: силовые проводники освещения будут шунтировать ВЧ на землю, или, в случае WHK, заземлять RF и не нужно. изолированные секции башни.

WABC сделал свою 665-футовую башню видимой ночью с помощью мощных наземных прожекторов, освещающих мачту, здание и окружающую территорию.

Другие схемы были также предложены для освещения этого нового поколения средневолновых антенн. [6]

Один из них включал в себя обводку структур с помощью неоновых трубок, питаемых от радиочастотной энергии башни. Однако для этого потребовалась бы круглосуточная работа, что в то время делали немногие станции. Другой подход заключался в использовании мотор-генераторной установки с генератором, установленным на башне и отделенным от наземного двигателя посредством изолированного вала. Теоретически это могло сработать в WHK, но потребовалось бы несколько генераторов, поскольку линии переменного (или постоянного тока) не могли пересекать изоляторы сечения башни, а также некоторые очень, очень длинные изолированные валы.

В конце концов WHK отказался от технологии плоских антенн и переделал опорные мачты 1931 года в «обычные» вертикальные излучатели. На этой фотографии 1944 года показана версия «после» с добавленными к исходным конструкциям шапками. Станция также стала «направленной» и добавила третью башню. Внимательное изучение показывает, что изоляторы, используемые для изоляции верхних секций, были отключены и установлено обычное освещение. На фотографии также видно, что самые нижние секции башни по-прежнему изолированы от верхних частей с помощью «питающего бокса» (или, возможно, ATU), расположенного в верхней части самой нижней секции.Из этого блока выходит несколько проводов, которые подключаются ко всем четырем опорам мачты.
ФОТОГРАФИЯ:
Cleveland Broadcast Radio Archive Немного более разумным подходом было бы использование дросселей, предназначенных для пропускания низкочастотного переменного тока освещения, при этом создавая высокий импеданс для RF. Этот подход был успешно применен для вертикальных радиаторов с изолированным основанием, но не был применим на WHK из-за большого количества секций башни, которые приходилось изолировать друг от друга.

Остин и Гоув наконец остановились на системе освещения, которая вообще не зависела от электроэнергии.

Газопровод был подведен к основанию башни, и трубчатый фарфоровый изолятор был использован для соединения его с медной линией, проходящей по периферии каждой секции башни. Линия была снова разорвана на каждой секции башни через непроводящие проходы, встроенные в изоляторы секции башни. Газ горел на разных уровнях башен, чтобы идентифицировать их для ночных самолетов.

Невозможно не задаться вопросом, что близлежащие жители, экипажи самолетов и пассажиры думали об этих двух 185-футовых горящих людях.«Нельзя также не задаться вопросом, какие счета за газ генерирует эта система освещения, поскольку газовые форсунки должны были гореть круглосуточно, без выходных. Пережигать их каждый вечер было бы непрактично.

Оглядываясь назад на 80 с лишним лет, можно сказать, что еще один аспект «новой» установки передатчиков WHK также весьма интересен. Двухэтажное здание передатчика было построено так, что его нижние восемь с половиной футов располагались ниже уровня земли. Согласно сохранившемуся документу, это было сделано так, чтобы верх передатчика находился на уровне наземной системы.Читатели могут сделать свои собственные выводы об этой инженерной мысли.

«Кольцевой трансформатор» Austin соединяет мощность освещения переменного тока с этим современным вертикальным радиатором AM. Сделал ли А.О. Остин изобрел его из-за сложности освещения башен WHK 1931 года? В патенте № Остина также описано использование системы обогрева (газовые или резистивные нагреватели, работающие от аккумуляторных батарей), чтобы сохранять секционные изоляторы сухими и минимизировать потери. Неизвестно, была ли эта функция включена в установку WHK.

Довольно необычное передающее растение!

Между прочим, в то время как Артур О. Остин не очень известен тем, что изобрел секционированную радиомачту; его помнят за его более позднее изобретение «кольцевого трансформатора» для передачи переменного тока в системы освещения радиаторов с изолированной базой без шунтирования радиочастот на землю. Несомненно, его опыт работы с WHK побудил его изобрести этот специальный трансформатор, который носит его имя и используется до сих пор.

Особая благодарность Рону Рэкли, Людвеллу Сибли, Фрэнку Фоти и Майку Ольшевски за помощь.

Джеймс Э. О’Нил - технический редактор дочернего издания Radio World TV Technology. Найдите прошлые исторические статьи, прокрутив вкладку «Корни радио» в разделе «Столбцы» на сайте radioworld.com.

ССЫЛКИ

[1] Чемберлен, А. Б., Лодж, В. Б., «Радиовещательная антенна», Труды Института радиоинженеров, Вып. 24, № 1; Январь 1936 г., стр. 13.
[2] Баллантайн, Стюарт, «Об оптимальной длине волны передачи для вертикальной антенны над идеальной Землей», Труды Института радиотехники, Vol.12; Декабрь 1924 г., стр. 833-839.
[3] «Станция WHK вносит важные усовершенствования в радиопередачу» (автор не назван), журнал «Радиотехника», август 1931 г., с. 21.
[4] Там же, Радиотехника, август 1931 г.
[5] Патент США № 1968868, «Радиовышка», подана 16 февраля 1930 г .; выдано 7 августа 1934 года.
[6] Гансолли, Верн В., «Настройка и освещение радиовышки», журнал «Радиотехника», июнь 1932 года; стр. 7, 8, 12.
