Монтаж системы отопления и водоснабжения в частном доме

Наши работы Монтаж системы отопления и водоснабжения в частном доме г Екатеринбург

Монтаж системы отопления и водоснабжения в частном доме г Екатеринбург

Раздел: Наши работы /  Дата: 31 января, 2018 в 13:19 /  Просмотров: 741
Монтаж системы отопления и водоснабжения в частном доме площадью 260м/2

Монтаж системы отопления выполнен на основании проекта. Система отопления комбинированная, радиаторное отопление и подогрев полов.

В качестве основного тепогенератора использован напольный газовый котёл Buderus Logano G124WS мощностью 28кВт и резервный электрический котёл Buderus Logamax E213 мощностью 28 кВт. Для нагрева хозяйственной воды ипользоваан бойлер косвенного нагрева Logalux L 200/2R. Для управления работой  газового котла, бойлером косвенного нагрева, контуром радиаторного отопления и контуром напольного отопления использован контроллер Buderus Logamatic 4211.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Система радиаторного отопления двухтрубная, со встречным движением теплоносителя. Установлены секционные алюминиевые радиаторы высотой 500 мм Royal Thermo Revolution и высотой 200 мм  Konner, биметаллический Piano Forte. Для регулировки температуры радиаторов отопления на прямом трубопроводе радиатора установлены клапаны под термостат фирмы Comap, для гидравлической балансировки радиаторной системы отопления на обратном трубопроводе радиатора установлены преднастроечные клапаны фирмы Сomap. Для подачи теплоносителя к радиаторам использована система трубопроводов на основе сшитого полиэтилена  PEX-A Rautitanpink фирмы Rehau.

Монтаж водяного тёплого пола выполнен из трубы Rauterm S 17мм фирмы Rehau/ Труба крепится к кладочной сетке. Форма контуров напольного отопления диффузорная. Для распределения теплоносителя и гидравлической балансировки контуров напольного отопления установлены коллекторные блоки на 1 и 2 этаже.

Водоснабжение дома осуществляется от двух источников, скважина на территории участка и централизованно.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Система хозяйственного водоснабжения дома трёх трубная ХВС, ГВС и линия рециркуляции ГВС. Для приготовления горячей воды установлен бойлер косвенного нагрева, для обеспечения рециркуляции горячей воды установлен насос WILO Yonos Pico. Для монтажа водоснабжения использована система трубопроводов на основе сшитого полиэтилена РЕХ-А Rautitan his фирмы Rehau.

Система отопления на Ванцовского 3Система отопления на Ванцовского 2
  • Рекомендуем
  • Комментарии

Рекомендуем наши товары

Монтаж отопления в частном доме, цены

Выполняем монтаж котельных «под ключ», в том числе:

1. Комплектацию и поставку оборудования и материалов, если предусмотрено договором на монтаж котельной в частном доме. Работаем с оборудованием для систем отопления и котельных различных производителей, не ограничиваем Заказчиков в выборе.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
2. Приемку в монтаж оборудования, приобретенного Заказчиком, если предусмотрена работа с оборудованием клиента.
3. Монтаж напольных и настенных котлов на различных видах топлива: газе (магистрально и сжиженном), дизеле, дровах, угле, пеллетах и электричестве. Выполняем монтаж котлов различных производителей: Vaillant, Baxi, Buderus, Viessmann, Beretta, Protherm, Thermona, Dakon, Rapido, ZOTA, Rinnai, РусНит, Kiturami, Electrolux и других. Монтаж котла отопления включает: установку, крепление, подключение гидравлическое, к топливной линии и к дымохлоду.

4. Установку на котлы съёмных горелок различного типа: газовых, дизельных, пеллетных.
5. Монтаж бойлеров косвенного нагрева, включающий установку и подключение к контуру теплоснабжения (от котла) и магистралям горячего, холодного водоснабжения и линии рециркуляции.
6. Установку устройств безопасности, измерения и контроля: групп безопасности котла и бойлера, термометров, манометров, обратных клапанов.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
7. Монтаж запорной арматуры, кранов запорных и сливных, редукторов и фильтров.
8. Установку магистральных коллекторов, гидравлических разделителей и насосных групп заводской готовности Meibes, включая: монтаж на стене или на опорах, крепление, подключение к котловой магистрали и магистралям теплоснабжения (отопления, теплого пола, вентиляции, бассейна и т.п.).
9. Монтаж циркуляционных насосов отопления, теплого пола, как в насосные группы, так и отдельно, на котловой контур и линию рециркуляции горячей воды.
10. Монтаж дымоходных систем различных конфигураций, с естественным и принудительных дымоудалением, индивидуальных и групповых, из пластиковых коаксиальных труб и дымоходов из нержавеющей стали.
11. Монтаж автоматики котельной различной конфигурации, включая блоки погодозависимого управления, дистанционного управления, сервоприводы, датчики, устройства контроля по GSM-связи.
12.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Электрические работы в котельных, включая прокладку кабелей питания и управления (в кабель-каналах), подключение котлов, блоков управления, циркуляционных насосов, различных датчиков (в том числе наружной температуры).
13. Пуско-наладку котельных, программирование встроенной и дополнительной автоматики, настройка параметров различных контуров котельной (отопление, теплый пол, бойлер, вентиляция и т.п.).
14. Монтаж трубопроводов в котельной.

На заметку: статья «Что нужно знать о современной котельной?»

Выполняем монтаж систем отопления и водяных теплых полов, в том числе:

1. Монтаж приборов отопления, включая панельные, секционные и трубчатые радиаторы, дизайн-радиаторы, напольные и встроенные в пол конвекторы. Работаем с любыми производителями, среди которых Kermi, Zehnder, Mohlenhoff, Irsap, Rifar, BiLUX, Kampmann, Licon, Varmann, Arbonia, EVA, Sira, Изотерм, КЗТО, Purmo, Сунержа.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

В монтаж входит прокладка подводящего трубопровода (вне зависимости от длины)  крепление на стену, на пол или в пол,  гидравлическое подключение к трубопроводам отопления через присоединительный комплект (запорную арматуру).
2. Монтаж распределительных коллекторов отопления, включая установку и крепление коллектора, подключение к отводам трубопроводов и к магисталям отопления или теплого пола. В установку входит также монтаж коллекторного шкафа, встроенного или наружного. Устанавливаем коллекторы различных производителей Rehau, Valtec, Oventrop, Luxor.
3. Монтаж магистральных трубопроводов (стояков) отопления и теплого пола, включая выполнение прессовых соединений на поэтажных отводах. Используем трубопроводы из различных материалов – металлопластика, полиэтилена и полипропилена.
4. Монтаж подводящих трубопроводов к радиаторам (входит в стоимость монтажа радиатора).
5. Утепление
магистральных и подводящих трубопроводов трубчатым утеплителем Энергофлекс.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
6. Укладка основания под водяной теплый пол, в качестве которого используем маты из пенополистирола «Экопол».
7. Монтаж петель теплого пола различной конфигурации, в соответствии с проектом теплого пола.
8. Балансировка системы отопления и теплого пола, обеспечение их устойчивой и равномерной работы.
9. Установка ручных и автоматических устройств управления отоплением и теплым полом, включая терморегуляторы («термоголовки») на радиаторы — для ручной регулировки, комнатные термостаты и сервоприводы — для электронного управления.
10. Гидравлические испытания трубопроводов, приборов отопления и петель теплого пола.

На заметку

: статья «Что нужно знать о системе отопления?»

Выполняем монтаж внутреннего водопровода и канализации:

1. Системы водоснабжения монтируем в соответствии с проектом, по коллекторной или тройниковой (тупиковой) схеме, с рециркуляцией горячей воды через водорозетки или полотенцесушители.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
2. Монтаж внутренней канализации различных типов – самотечного и напорного, с соблюдением уклонов согласно проектной документации.
3. Монтаж точек водоснабжения с подводкой трубопроводов (входят в монтаж точки), установкой и креплением водорозетки (тупиковой или проходной). Установка смесистелей в монтаж точки водоснабжения не входит.
4. Монтаж сборных распределительных коллекторов водопровода, с установкой, сборкой, креплением, установкой шкафа (встроенного или пристроенного) и подключением к отводящим трубопроводам и магистралям водопровода. Устанавливаем коллекторы Rehau, Valtec, Oventrop, FAR.

5. Укладка магистральных и подводящих трубопроводов водоснабжения различных марок Rehau, Valtec, Oventrop.
6. Утепление магистральных и подводящих трубопроводов водоснабжения трубчатым утеплителем Энергофлекс.
7. Установка водосчетчиков, запорных и сливных кранов, встроенных боксов для смесителей и гигиенических душей.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
8. Монтаж трубопроводов естественной и напорной канализации, их утепление.
9. Установка канализационно-насосных станций (КНС), инсталляций для встроенных унитазов.
10. Монтаж точки канализации, включающий подводку трубопроводов канализации диаметром 50мм и крепление вывода на стену. Установка сантехники (умывальников, унитазов) в монтаж точки не входит.
11. Установку канализационных трапов и душевых лотков.
12. Испытания трубопроводов канализации проливом, а трубопроводов водопровода – давлением (опрессовка), в соответствии с требованием нормативных документов.

Заказать монтаж системы отопление под ключ-Стройуровень

Проживая в квартире, люди в большинстве случаев, не обращают внимание как устроена их отопительная система. Наличия тепла в их доме-это и есть система отопления, а все поломки в отоплении, проблемы управляющей компании.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

В частном доме все по другому. Выбор системы отопления ложится на плечи владельца. И в первую очередь возникает вопрос. Каким топливом будет подогреваться теплоноситель.

Монтаж систем отопления

Любое время года — оптимальный вариант для того, чтоб начать монтаж системы отопления. Ведь никому не хочется посреди холодов остаться в промёрзшем доме, поэтому своевременная диагностика и замена — единственный вариант решения проблемы. А для этого необходимо выбрать поставщика, который будет полностью соответствовать вашим запросам:

Оптимальное соотношение цены и качества;

​ Поставки строго в оговоренные сроки;

​ Наличие возможности оформления договора;

​ Множество способов оплаты, в том числе и через интернет;

Надёжное оборудование, которое не выйдет из строя в самый неподходящий момент.

Система отопления в частном доме

Воздушный обогрев подразумевает распределение прогретой воздушной массы по помещению через воздуховоды, куда ее вдувают вентиляторы.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Отбор охлажденной массы производится каналами обратного контура. После добавления к ней более прохладного количества воздуха производится очистка от пыли, и такая смесь может подойти для использования вновь в жилом помещении.

Такая круговая циркуляция идет вплоть до выхода температуры на значение, установленное на термостате. Воздушное отопление позволяет экономить до 30% энергетических ресурсов, что очень важно в сравнении с иными вариантами обогрева. Общее время эксплуатации оказывается больше. Система может использоваться и как кондиционер, и как тепловой насос. Свои плюсы есть и у парового отопления. Оно экологически чисто и отличается превосходной теплоотдачей. Цикличность работы доведена до совершенства. В практическом плане разницы между паровым и водяным отоплением для частных потребителей нет.

Котел является главным прибором отопительной системы, и от того каким топливом вы располагаете, зависит выбор котла вашего дома или коттеджа.

Почти каждый владелец дома, проектируя систему отопления задумывается, не только об эффективной работе отопления, но и как бы экономить на монтаже, эксплуатации и оплате энергоносителя.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Самым экономичным и популярным отоплением частного дома является газовое отопление т.е. подогрев теплоносителя осуществляет газовый котел.

Газовое отопление возможно даже там, где нет магистральных газопроводов. Необходимо будет лишь оборудовать газгольдер. Его периодически пополняют по мере потребности. Емкости следует старательно отапливать, чтобы исключить вредное воздействие низких температур. Из-за высокой стоимости энергоресурсов все более востребованным решением будет и использование электроэнергии. Форматы разнообразны, это и конвекторы, и инфракрасные системы, и электрокамины, и теплые полы. Автоматизация будет существенно упрощена. Переставить тот же электрокотел куда проще, чем газовые или жидкостные системы. Однако без сложной проводки не обойтись, а также появляется зависимость к перебоям электроснабжения.

Твердотопливные котлы хорошего качества, довольно дорого стоят, да и их эксплуатация очень неудобна, при использовании твердотопливника, вам как минимум 1 раз в сутки надо посещать котельную, а то и больше.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Хотя твердое топливо гораздо доступно и дешевле, но затраченное время и неудобства не стоят того. Конечно есть пеллетный котел, у которого автоматическая подача топлива. (он может работать до 10 суток) Но стоит он на порядок дороже всех других котлов, да и стоимость пеллетов не маленькая.

Электрические котлы удобны и просты, цена их невысока.На рынке отопительного оборудования представлено огромное количества марок электрокотлов, но эксплуатация их не сравнима с газовыми котлами, ведь стоимость киловатта не мала и за морозный месяц набегает кругленькая сумма.

Жидкотопливные котлы (дизельные) тоже используют для отопления где нет газа, но все прекрасно знают проблема цены топлива. Она растет.

При всей широте энергоносителей, конкурировать с газовым топливом практически не возможно.

Хорошим решением для загородного дома или дачи установить двухконтурный газовый котел. Таким образом вы решите не только вопрос отопления, но и горячей воды.

От правильного расположения обогревательных приборов, а так же выбора схемы системы отопления напрямую зависит эффективность и рациональность нагреваемого теплоносителя.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Теплоноситель в отоплении загородного дома

Жидкая среда в качестве теплоносителя подходит лучше обычного воздуха. Она практична и отличается эффективностью. Наряду с водой можно использовать и иные жидкости. Нейтральность, стабильность, высокая теплоемкость и доступность воды делают ее практически идеальным выбором. Лишь пропиленгликоль, этиленгликоль, бишофит, антифриз и тосол вполне соответствуют этим критериям.

В последнее время, в загородных домах, роль теплоносителя отдают специальным не замерзающим жидкостям, у них есть свои недостатки. Потому лучше использовать воду, но при условии присмотра за домом зимой.

Простая схема монтажа водяного отопления, доступность и эффективность воды как теплоносителя-это основное преимущество.

Недостатки — это медленное нагревания воздуха в помещении, состав воды должно быть надлежащего качества (большое содержание солей вредно действуют на трубопровод и отопительные приборы). И конечно самый большой недостаток-риск разморозки всей системы отопления.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Способы монтажа отопления

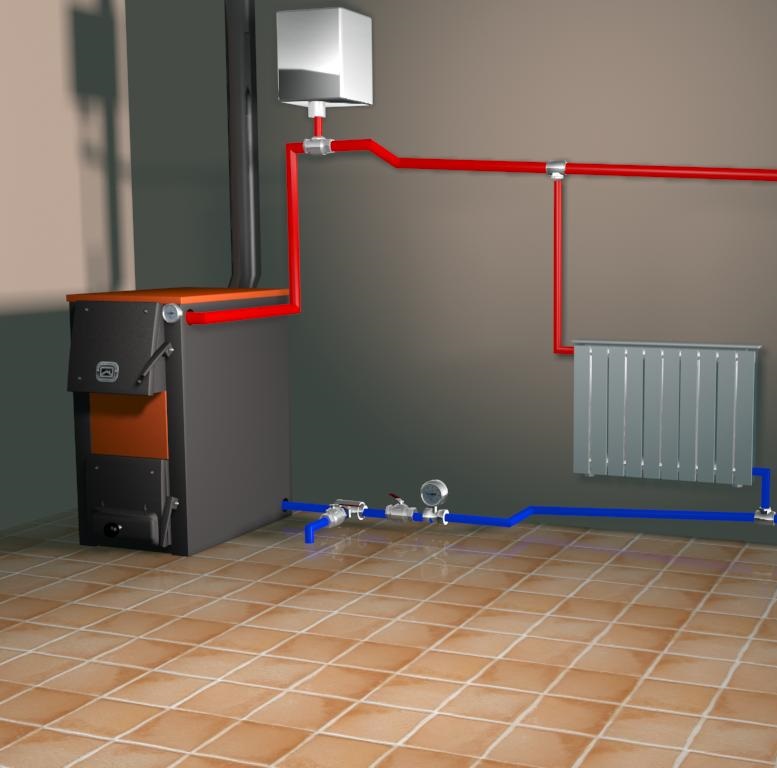

Естественная циркуляция теплоносителя. Способ устаревший, но экономичный, ведь не надо тратить деньги на циркуляционный насос. В этом случае вода циркулирует за счет различной плотности охлажденной и горячей воды.Минус в том что воздух в помещение нагревается медленнее, чем с принудительной циркуляцией т.е. с насосом.

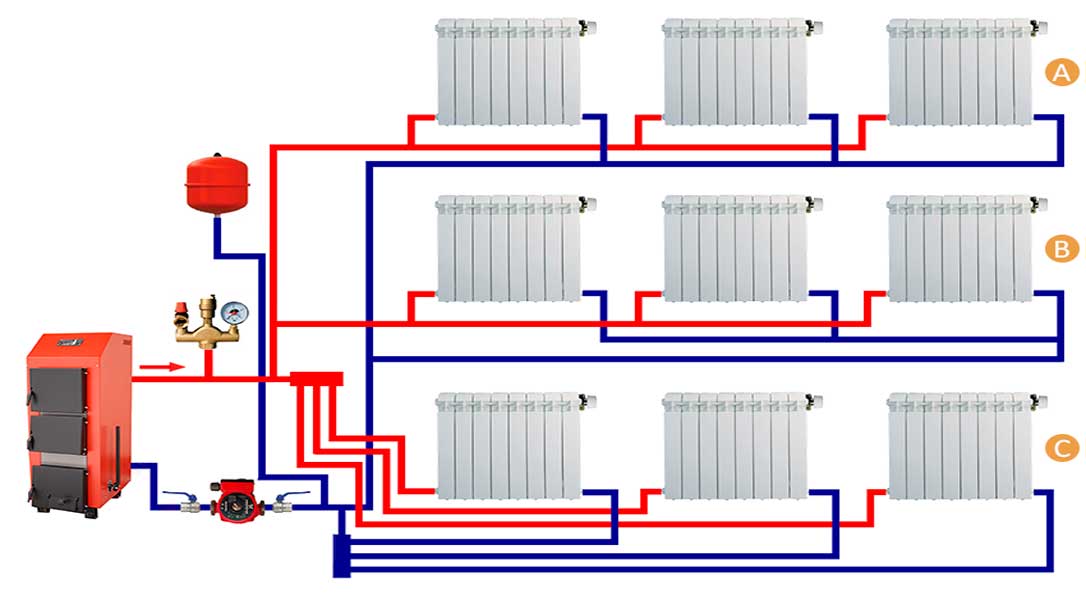

Отопительная разводка трубопровода бывает однотрубная и двухтрубная.

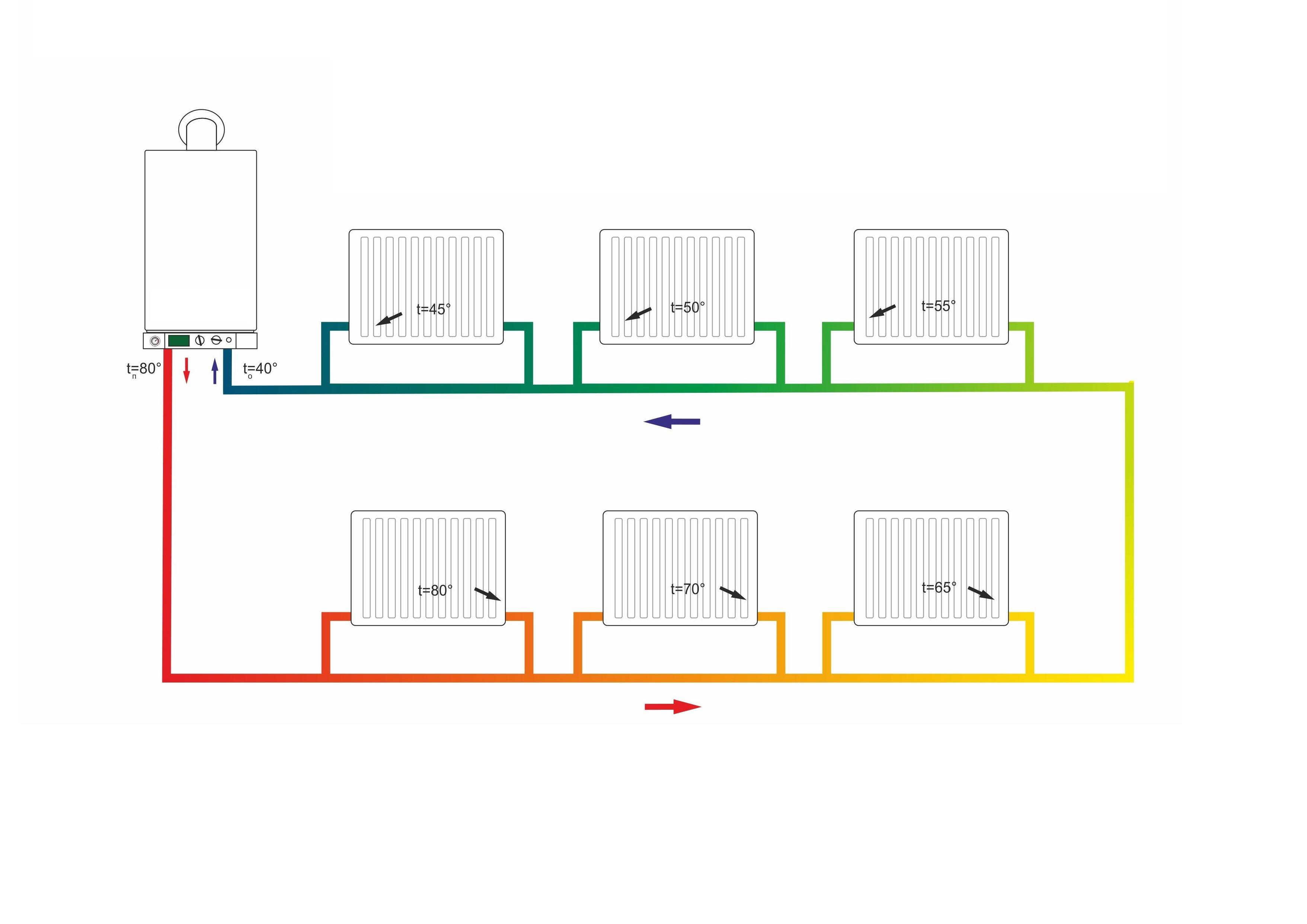

Однотрубную систему используют в маленьких, одноэтажных домах. В двух этажном доме, при однотрубной системе, радиаторы будут прогреваться не равномерно. Преимущество, экономия трубопровода.

При двухтрубной системе, трубопровода потребуется, в два раза больше, но ваше отопление будет комфортным, все радиаторы будут нагреваться равномерно, за счет смонтированной запорной арматуры (надстроечный и регулировочный клапан). Подключение радиатора может быть: диагональным, боковым, и нижним. Выбор отопления зависит от схемы отопительной системы.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Так же существуют водяные теплые полы, одна из относительно новых систем отопления.

Монтаж водяного теплого пола

Для уплотнения применяют герметик либо сантехнический лен. Утеплители монтируют на черновые стяжки. Единичные полосы материала можно закрепить простым скотчем. Армирующую сетку посекционно усиливают проволокой. Трубы на полу должны быть без всяких изломов, это обязательное требование. Циркуляционные насосы подключают к обратным контурам. Один кран рассчитан на перекрытие обратных контуров, а другой ставят, чтобы при необходимости заблокировать естественную циркуляцию. Углы сопряжения стен должны быть отработаны очень тщательно. Дополнительно нужна еще правильно установленная демпферная лента.

Укладка теплого пола требует профессиональных навыков, и новейшего оборудования. Лучше всего обратится в Компанию «Стройуровень» и заказать монтаж теплого пола под ключ с гарантией. Наша организация больше 10 лет работает с металопластиком, сшитым полиэтиленом, нержавеющей гофрой, этот трубопровод мы используем для укладки теплого пола.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Правильная укладка теплых полов уменьшает расходы на отопление. Пригласив на объект нашего специалиста, вы избавите себя от расчета трубопровода, всех подготовительных элементов, насосно-смесительных узлов, автоматики. Если нет проектной документации наш мастер, спланирует количество контуров и способ их укладки.

Система напольного водяного отопления, включает в себя: насосно-смесительный узел для подмеса теплоносителя; циркуляционный насос; коллектор, распределяющий горячую воду и балансирующий контуры между собой; трубопровод (преимущественно на основе сшитого полиэтилена).

Выбор труб для монтажа системы отопления

От правильного выбора труб отопления будет зависеть дальнейшая работа всей отопительной системы дома и срок ее эксплуатации.

 Медные трубы

Трубы из меди успешно применяются в водоснабжении и отоплении частных домов и квартир, а также для обеспечения домов газом. Средний срок их службы варьируется в пределах 60-100 лет.

Существенным их минусом можно назвать сложность монтажных работ.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

 Металлопластиковые трубы

Металлопластик, как видно из названия, сочетает в себе два типа материала:

внутренний алюминиевый слой;

два внешних слоя или «оболочка» из полиэтилена.

Все слои прочно склеены между собой, благодаря чему труба прекрасно держит форму и гнется в нужном направлении, но остается не менее прочной.

Они довольно легкие и компактные, что очень необходимо во время проведения монтажных работ

Главный минус металлопластиковой трубы для отопления частного дома является ее высокая стоимость и необходимость использования только в комплекте с качественными металлическими фитингами.

 Трубы из сшитого полиэтилена

Материал устойчив к воздействиям различного рода химических веществ и образованию отложений на внутренних стенках, не подвержен коррозии.

Сшитый полиэтилен абсолютно безопасен для здоровья человека, так как не выделяет вредных и токсичных веществ. По сравнению с обычными пластиковыми трубами, материал отличается большей прочностью и теплостойкостью (выдерживает температуры до + 90-100 градусов).Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Минусом является высокая стоимость фитингов соединения

 Трубы стальные

Сталь — еще один традиционный материал, использующийся в изготовлении труб отопления. К сожалению, он заметно уступает современным материалам вроде пластика, по всем основным показателям.

Наряду с изделиями из меди, стальные трубы нуждаются в особой обработке — сварке на специальном станке, что делает их прочными и надежными.

Стенки стальных труб сильнее всего подвергаются образованию налета и отложений, развитию коррозийного процесса и разрушению под воздействием теплоносителя. Сами по себе трубы очень тяжелые и громоздкие.

Проведение монтажных работ невозможно без специального сварочного аппарата, что заметно усложняет и удлиняет весь процесс.

 Полипропиленовые трубы

Материал не подвергается коррозийным процессам, имеет низкую теплопроводность и повышенную теплостойкость.

Полипропилен отличается долговечностью и надежностью, что обеспечивает длительный срок его эксплуатации.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

В целях отопления дома специалисты настоятельно рекомендуют отдавать предпочтение только армированным трубам.

Монтаж отопления в частном секторе

Монтаж систем отопления в частных домах предусматривает множество нюансов. Ошибки в этом деле недопустимы. Если вы являетесь владельцем загородной недвижимости и хотите создать комфортный микроклимат в доме, воспользуйтесь услугами наших специалистов.

У них имеется огромный опыт монтажа систем отопления в частном секторе. Профессионалы помогают с подбором оборудования, осуществляют его установку. Все работы выполняются «под ключ» — это означает, что вам не придется ни о чем беспокоиться.

При выборе оборудования и комплектующих для монтажа систем отопления в частных домах, во внимание принимается большое количество факторов:

 Площадь помещений, которые предстоит обогревать;

 Климатические условия;

 Количество окон и дверей.

При правильно выполненном монтаже проблем с эксплуатацией отопительных систем не возникает.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Установленное оборудование – котлы, радиаторы исправно выполняют свое предназначение.

Поручите монтаж системы отопления в частном доме профессионалам из нашей компании. Стоимость монтажных работ рассчитывается в индивидуальном порядке, исходя из площади здания, используемого оборудования.

Основные затраты на отопление

Монтаж системы отопления начинается с проектирования. В проекте должны были указаны все сегменты необходимые для вашего отопления.

Основные затраты уйдут на: котел, приборы отопления, бойлер, трубопровод, фитинги, запорную арматуру, насосы, экспонзамат.

Напомним, что монтаж отопления требует огромных профессиональных знаний и умений. Поэтому советуем обратиться к специалистам.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Монтаж системы отопления в частном деревянном доме радиаторного типа под ключ г. Полевской. Установка радиаторов на вагонку с скрытым подключением.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Монтаж системы отопления магазина под ключ г. Екатеринбург, с подключением к электрическому котлу.

Монтаж системы отопления коттеджа под ключ, состоящей из 30 радиаторов отопления, электрического котла, твердотопливного котла, буфера обмена.

Монтаж системы напольного отопления бани, укладка водяного теплого пола 60 квадратных метров г. Екатеринбург.

Монтаж системы отопления в деревянном доме под ключ. г. Ревда

Монтаж системы отопления котельной из медного трубопровода. г. Екатеринбург

Комбинированная система отопления радиаторы-теплый пол с. Курганово

Комбинированное отопление дома г. Екатеринбург

Отопление бани из внутрипольных конвекторов. г. Екатеринбург

Отопления частного дома — водяное отопление частного здания – монтаж и установка

Отопление частного дома

Для загородных домов, предназначенных для всесезонного проживания, одной из первостепенных задач является монтаж всех обязательныз компонентов отопления и водоснабжения.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Полноценная эксплуатация инженерных систем отопления и водоснабжения зависит от грамотного расчета, от качества выполненных работ и подбора оборудования необходимой мощности и функциональности. Точный расчет коонструкции отопления обеспечит увязку всех узлов, позволит учесть интенсивность эксплуатации оборудования и адаптировать систему под конкретные требования. Наряду с этим, все инженерные коммуникации должны функционировать в соответствии с противопожарными и санитарными нормами, поэтому работы необходимо поручать только опытным квалифицированным специалистам!

Варианты монтажа и обслуживание системы отопления

Отопление коттеджа может быть организовано с применением водяного или газового оборудования. В обоих случаях система отопления загородного дома подключается к общей магистрали либо функционирует автономно. Если есть возможность подключения к центральным магистралям, то прокладка коммуникаций, как и расчет всей системы отопления коттеджа, заметно упрощаются.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Стоимость монтажа оборудования, которое будет функционировать в автономном режиме, выше, так как это более сложная инженерная задача, требующая подключения дополнительных устройств.

При автономно действующей системе обогрева ее функционирование основано на установке котлов отопления, классифицируемых на несколько типов в зависимости от источника питания. Монтаж системы газового отопления выполняется с монтированием котлов, работающих на сжиженном газе. Это недорогое, высокопроизводительное и безопасное в эксплуатации оборудование, выпускаемое в настенном и напольном исполнении. Самыми экономичными являются настенные газовые котлы, которые можно устанавливать на кухне или в другом помещении. Более мощные напольные котлы дают возможность подключать бойлеры и обеспечивать коттедж горячей водой.

Система водяного отопления

При устройстве системы водяного отопления как с подключением к водопроводной магистрали, так и с монтажем автономного оборудования необходим монтаж труб, обеспечивающих транспортировку теплоносителя по всей системе отопления.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Для установки труб могут использоваться стальные, медные, металлопластиковые или пропиленовые трубы нужного диаметра. Стальные трубы сравнительно дешевые, но довольно проблематичные  из-за большого веса и необходимости использования сварочных аппаратов. Медные трубы, отличающиеся длительным сроком эксплуатации и устойчивостью к коррозии, редко применяются для отопления загородного дома по причине своей дороговизны. Как правило, для установки труб отопления коттеджа выбирают металлопластиковые и пропиленовые трубы как наиболее экономичное, простое и надежное решение. В этом случае монтаж труб позволяет гарантировать защиту трубопроводов от коррозии и минимизацию протечек, устойчивость к высокой температуре и перепадам давления, низкое тепловое расширение и хорошую звукоизоляцию.

Котлы и насосы для систем отопления

Если планируется автономное функционирование системы отопления, то подбирается котёл, работающий на жидком, твердом и комбинированном топливе или от электросети.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома На рынке сегодня представлен достаточно большой выбор котлов отопления импортного производства, отличающихся по своим техническим параметрам и габаритам, по стоимости и способу установки.

Установка котла с использованием дизельного топлива позволяет выбирать оборудование с требуемыми характеристиками: одноконтурные или двухконтурные, стальные или чугунные котлы. Во всех случаях, это проверенное оборудование с оптимальным соотношением качества, надежности и цены. Отопление может монтироваться и на основе универсальных котлов, работающих на газе и дизельном топливе, а также битопливных котлов, использующих твердое топливо и автоматически переключающихся на дизельное топливо.

Установка электрических котлов – это отличное решение для обогрева коттеджей в зимний период. В зависимости от площади строения можно выбрать электрокотел необходимой мощности, к тому же это очень компактное и бесшумное оборудование.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Однако для круглогодичного проживания электрический котел – достаточно дорогостоящий вариант. Имеются в виду не расценки на установку и затраты на покупку котлов, а текущие эксплуатационные расходы.

По этой причине для постоянного проживания в загородном доме лучше выбрать либо дизельные котлы, либо выполнить монтаж котлов на твердом топливе (дрова, уголь, торф). Это оборудование широко используется в тех районах, где часто бывают перебои с электроснабжением или с поставками жидкого топлива. При устройстве отопления дома с монтажем твердотопливных котлов может выполняться и монтаж насоса отопления. Это необходимо для выравнивания температуры во всей цепочке, улучшения теплоотдачи приборов, устранения воздушных пробок и сокращения затрат на прокладку трубопроводов. В наших условиях отлично себя зарекомендовали циркуляционные насосы Grundfos, выпускаемые в разных модификациях.

Монтаж батарей и радиаторов

На следующих этапах монтаж водяной системы отопления включает в себя навеску батарей, обеспечивающих непосредственную подачу тепла в помещения частного дома.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома С появлением на рынке современных модификаций этого оборудования появилась возможность не только покупать радиаторы, изготавливаемые из разных материалов, но и упростить навеску батарей благодаря их компактности и эргономичности.

Еще до монтажа радиаторов необходимо определиться с выбором отопительных приборов: чугунные, стальные, алюминиевые, биметаллические. Каждый из этих видов имеет свои схемы, отличающиеся по сложности и, соответственно, по стоимости. Выполняется монтаж радиаторов со свободным креплением к стене, с установкой под подоконником или в отдельную нишу. Благодаря внутрипольным конвекторам сегодня стал возможен монтаж радиаторов и в помещениях с панорамным остеклением, где недостаточно места для стандартных батарей.

При установке радиаторов учитываются не только площадь дома и особенности его планировки, но и дизайн помещений. Большинство радиаторов ведущих европейских брендов рассчитаны на помещения с современным дизайном, но можно выбрать и ретро-варианты – к примеру, чугунные батареи, но с улучшенными техническими характеристиками.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Однако, в первую очередь, выбор оборудования должен базироваться на точности расчета и разработанной схеме, ведь батареи являются лишь одним из звеньев всей цепочки, работа которой зависит от грамотного проектирования и установки.

Расчет водяного отопления «теплый пол»

В современных домах широко распространён подогрев пола, который может использоваться в качестве основного отопления, так и комбинированного с радиаторами отопления, в качестве создания комфортных ощущений. Расчет теплого пола производится с учетом каждого помещения отдельно с выбором диаметра трубы, шага укладки, напольного утеплителя и т.д. Для монтажа мы предлагаем только качественное оборудование теплого пола, помогаем определится с присутствием этой системы водяного отопления в том или ином помещении, грамотно подобрать автоматику (комнатные термостаты). За основу берутся пожелания Заказчика, но мы предлагаем все возможные рациональные варианты. Наши монтажники имеют большой опыт работы как с бетонной системой теплого пола, где уложенная труба заливается бетонным раствором, так и с полистирольной, деревянной (настильная система), где тепло передается поверхности пола с помощью алюминиевых пластин (используется при деревянных перекрытиях).Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Монтаж ведется с учетом регулировки температуры в каждом помещении отдельно т.к. теплый пол является инерционной системой и важный момент исключить перегрев помещений. По окончанию монтажных работ мы даём гарантию и рекомендации по использованию системы теплый пол. Также мы выполняем работы по подогреву поверхностей: теплый подоконник (когда нет возможности поставить радиатор, но надо компенсировать теплопотери от окна), теплая стена, подогрев уличных полов, дорожек.

Отопление и водоснабжение — это специализация нашей фирмы. Системы созданные нами экономичные, комфортные, современные и качественные. К каждому клиенту свой подход, скидки на оборудование и материалы.

529

Что нужно знать об установке горячего водоснабжения

Наличие горячей воды в частном доме – неотъемлемая часть комфортной жизни. Температура обычной холодной воды не превышает 10 градусов. Поэтому для бытовых целей требуется ее подогрев. Создавая комфорт в индивидуальном жилом доме, люди стараются в первую очередь решить эту задачу.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Ведь не везде есть общее горячее водоснабжение. Современное оборудование позволяет по-разному организовать водоснабжение в частном доме.Рассмотрим их.

Бойлеры

Накопительный водонагреватель представляет собой мощный бак или бойлер, в который встроен ТЭН. Большой объем, где происходит циркуляция воды, позволит пользоваться горячей водой несколько часов.

Системы накопления

Это специальные емкости, вмещающие большой объем воды и поддерживающие ее температуру на высоком уровне длительное время, предварительно подогревая ее. Эти котлы отличаются объемом бака:

  • От 5 до 10 литров: достаточно, чтобы вымыть руки или помыть посуду.
  • 50 – 100 литров: достаточно для мытья посуды и принятия душа.
  • Около 1000 литров: достаточно для большой семьи.
  • Положительные стороны накопительной системы:
  • Поддерживает температуру определенного объема воды.
  • Создает запас горячей воды. Актуально при перебоях с водоснабжением.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
  • Устанавливается где угодно.

Минусы:

  • Объем ограничен.
  • Нагрев требует времени, иногда длительного.
  • Чем больше объем котла, тем сложнее найти для него подходящее место.

Проточные нагреватели

Проточная система горячего водоснабжения Варианты подходят как для небольших домов, так и для больших, с двумя и более этажами. Они не накапливают воду, а нагревают проточную воду и сразу попадают к потребителю.

Преимущества:

Компактные размеры, могут быть подвесными или напольными.Часто имеет оригинальный дизайн передней панели.

Процесс нагрева и сразу после открытия подачи воды.

Нет необходимости устанавливать отдельный нагревательный элемент для отдельного крана.

Методы нагрева воды в системе

Чтобы получить горячую воду из обычной холодной воды, ее необходимо нагреть. Для этого потребуется источник энергии.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома По типу отопления системы бывают:

  • Электрические, которые могут иметь вторую цепь.
  • Водонагреватели газовые со вторым контуром.
  • Косвенный нагрев.

Для выбора конкретного варианта необходимо рассчитать мощность, которая необходима для нагрева воды. Для обеспечения одного крана горячей водой достаточно 10 кВт, однако для одновременного использования ванны с краном мощность нагревателя должна быть не менее 28 кВт.

Котел газовый

Для установки котла minneapolis mn потребуется помощь специалистов, так как необходимо подготовить соответствующие схемы, получить разрешительную документацию, при необходимости установить вентиляцию и дымоход.

Преимущества этого вида водяного отопления в том, что он имеет автономность. Кроме того, отсутствие электричества не помешает нагреть воду. На рынке есть модели газовых котлов, которые значительно экономят газ. Однако требуется подключение к дымоходу.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Но есть специальные модели, которые можно установить в любом месте дома. Использование второго контура газовой системы водяного отопления позволяет решить проблему не только горячей воды в доме, но и его нагрева.

Солнечное водонагревание | WBDG

Введение

На этой странице

ЭТА СТРАНИЦА ПОДДЕРЖИВАЕТСЯ

Нагрев воды составляет значительную часть энергопотребления во многих жилых, коммерческих, институциональных и федеральных объектах.В целом по стране около 18% энергии, потребляемой жилыми зданиями, и 4% — коммерческими зданиями приходится на нагрев воды. Солнечные водонагревательные системы, которые используют энергию солнца, а не электричество или газ для нагрева воды, могут эффективно обслуживать до 80% потребностей в горячей воде — без затрат на топливо или загрязнения окружающей среды и с минимальными затратами на эксплуатацию и техническое обслуживание (ЭиТО). Солнечное водонагревание в настоящее время составляет менее 1% потенциального рынка водонагрева (около 1% жилых зданий имеют солнечное водонагревание, удовлетворяя около двух третей потребностей каждого здания в нагреве воды).Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Солнечные водонагревательные системы могут эффективно использоваться на всей территории Соединенных Штатов на объектах, которые имеют подходящую крышу, обращенную почти на юг, или близлежащие незатененные площадки для установки коллектора. Солнечные системы нагрева воды могут использоваться в различных типах зданий, включая бассейны, жилые дома, гостиницы, прачечные, больницы, тюрьмы и кухни. Солнечные водонагреватели наиболее рентабельны для объектов со следующими характеристиками:

  • Нагрузка на подогрев воды постоянна в течение всего года (летом не отключается)
  • Нагрузка на нагрев воды постоянна в течение недели (используйте солнечное тепло каждый день)
  • Стоимость топлива, используемого для нагрева воды, высока (примеры включают электроэнергию, которая составляет 46% рынка нагрева воды, и пропан, который составляет 2% рынка в отдаленных районах)
  • Солнечный климат (полезно, но не обязательно — в 2003 году тремя крупнейшими рынками были Флорида, Калифорния и Нью-Джерси).Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Этот обзор предназначен для предоставления конкретных сведений федеральным агентствам, рассматривающим возможность использования солнечных водонагревателей в рамках нового строительного проекта или капитального ремонта.

Описание

Солнечная система нагрева воды состоит из нескольких ключевых компонентов, включая:

  • Солнечные коллекторы
  • Аккумулятор тепла
  • Система управления/контроллер
  • Резервный, обычный водонагреватель.

Солнечное водонагревание — это надежная технология возобновляемой энергии, используемая для нагрева воды.Солнечный свет падает и нагревает поверхность поглотителя внутри солнечного коллектора или реального резервуара для хранения. Либо жидкий теплоноситель, либо фактическая используемая питьевая вода течет по трубкам, прикрепленным к абсорберу, и забирает от него тепло (системы с отдельным контуром теплоносителя включают теплообменник, который затем нагревает питьевую воду.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома ) Нагретая вода хранится в отдельном баке предварительного нагрева или в баке обычного водонагревателя до тех пор, пока она не понадобится. Если требуется дополнительное тепло, оно обеспечивается за счет электричества или энергии ископаемого топлива в традиционной системе водяного отопления.

Аккумулятор тепла, как правило, требуется, чтобы совместить время периодического использования солнечного ресурса с временем нагрузки горячей воды. Как правило, достаточно от 1 до 2 галлонов воды для хранения на квадратный фут площади коллектора. В качестве хранилища может использоваться как питьевая вода, так и непитьевая вода, если используется теплообменник на стороне нагрузки. Для небольших систем хранилище чаще всего имеет форму эмалированных стальных резервуаров.

Активные системы имеют контроллер «дельта Т» (перепад температур) для запуска и остановки насосов.Если температура на выходе солнечного коллектора превышает температуру на дне накопительного бака на заданную величину, например, на 6°C или 42,8°F, контроллер запускает насос.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Когда эта разница температур падает ниже другого установленного значения, например, 2°C или 35,6°F, контроллер останавливает насосы. Контроллер также будет иметь функцию верхнего предела для отключения насосов, если температура в накопительном баке превышает третью настройку, такую ​​как 90°C или 194°F. Из-за простоты и низкой стоимости дельта-Т-регулятора целесообразно, чтобы элементы управления были независимыми от какой-либо системы управления энергопотреблением всего предприятия, хотя желательно включать некоторые показатели производительности системы, такие как выходной сигнал измерителя БТЕ или предварительный нагрев. датчик температуры бака в системе управления зданием.

Солнечные водонагреватели экономят энергию за счет предварительного нагрева воды до обычного нагревателя. Солнечные системы горячего водоснабжения обычно рассчитаны на удовлетворение от 40% до 70% нагрузки по нагреву воды. Резервный обычный нагреватель по-прежнему необходим для удовлетворения 100% пикового спроса на горячую воду в целом, особенно в пасмурные дни или когда солнечная система не работает.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Типы и стоимость технологий

Типы коллекторов

Хотя все солнечные водонагревательные системы используют один и тот же базовый метод сбора и передачи солнечной энергии, они делают это с помощью трех конкретных технологий, отличающих разные коллекторы и системы.Различия важны, потому что разные потребности в нагреве воды в разных местах лучше всего удовлетворяются определенными типами коллекторов и систем.

Материалы и компоненты, используемые в солнечных водонагревательных системах, различаются в зависимости от ожидаемого диапазона рабочих температур.

Низкотемпературные системы (неглазурованные) обычно работают при низкой температуре, до 18°F (10°C) выше температуры окружающей среды, и чаще всего используются для обогрева плавательных бассейнов. Часто вода в бассейне холоднее воздуха, и изоляция коллектора может привести к обратным результатам.Коллекторы низкотемпературные экструдируются из полипропилена или других полимеров с ультрафиолетовыми стабилизаторами.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Каналы для воды из бассейна отлиты непосредственно в пластине абсорбера, и вода из бассейна циркулирует через коллекторы с помощью циркуляционного насоса фильтра для бассейна. По состоянию на 2004 год обогреватели для бассейнов стоили от 10 до 40 долларов за фут².

Небольшой образец неглазурованного низкотемпературного солнечного коллектора с проточными каналами и коллекторной трубой.

Небольшой образец среднетемпературного плоского коллектора с защитным стеклом, изоляцией, медной поглотительной пластиной и проходными каналами.

Среднетемпературные системы производят воду с температурой на 10–50 °C выше наружной температуры и чаще всего используются для нагрева горячей воды для бытовых нужд. Тем не менее, также возможно использовать солнечные водонагревательные коллекторы средней температуры для обогрева помещений в сочетании с конвекционными змеевиками или теплыми полами.

Среднетемпературные коллекторы обычно представляют собой плоские пластины, изолированные защитным стеклом с низким содержанием железа и изоляцией из стекловолокна или полиизоцианурата.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Отражение и поглощение солнечного света в покровном стекле снижает эффективность при малых перепадах температур, но стекло обязано удерживать тепло при более высоких температурах.Используется медная поглощающая пластина с медными трубками, приваренными к ребрам. Чтобы уменьшить лучистые потери от коллектора, пластину поглотителя часто обрабатывают черной селективной поверхностью никеля, которая имеет высокую поглощательную способность в коротковолновом солнечном спектре, но низкую излучательную способность в длинноволновом тепловом спектре. По состоянию на 2004 год среднетемпературные системы стоили от 90 до 120 долларов за фут² площади коллектора.

Крупный план вакуумированной стеклянной трубки с черной медной поглотительной пластиной внутри.

Высокотемпературные системы используют вакуумные трубки вокруг трубки приемника для обеспечения высокого уровня изоляции и часто используют фокусирующие изогнутые зеркала для концентрации солнечного света.Высокотемпературные системы необходимы для абсорбционного охлаждения или выработки электроэнергии, но они также используются для среднетемпературных применений, таких как нагрев воды в коммерческих или институциональных целях.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Из-за механизма слежения, необходимого для того, чтобы фокусирующие зеркала были обращены к солнцу, высокотемпературные системы обычно очень велики и устанавливаются на земле рядом с объектом. Сами коллекторы с вакуумными трубками стоят около 75 долларов за фут², но использование изогнутых зеркал и экономия за счет масштаба снижают эту стоимость для систем больших размеров до относительно низкой стоимости от 40 до 70 долларов за фут² (2004 г.).

Эффективность солнечного коллектора зависит от того, насколько теплой является температура на входе коллектора по отношению к температуре окружающего воздуха. На следующем рисунке показаны типичные кривые эффективности для трех типов коллекторов. Обратите внимание, что недорогие неглазурованные коллекторы очень эффективны при низких температурах окружающей среды, но эффективность очень быстро падает при повышении температуры. Они обеспечивают наилучшие характеристики при низких температурах, но стеклянные коллекторы необходимы для эффективного достижения более высоких температур.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Вакуумные трубы необходимы для достижения более высоких температур воды, что необходимо для охлаждения и некоторых промышленных применений тепла.

КПД обычных типов коллекторов

Типы солнечных систем нагрева воды

Типы систем солнечного нагрева воды классифицируются по следующим типам:

  • Активный . Требуется электроэнергия для включения насосов и/или органов управления.
  • Пассивный . Полагается на плавучесть (естественную конвекцию), а не на электроэнергию для циркуляции нагретой воды.В термосифонных системах накопительный бак размещается над солнечным коллектором, а в коллекторах со встроенным коллектором накопитель размещается внутри коллектора.
  • Прямой . Нагревает питьевую воду прямо в коллекторе.
  • Косвенный . Нагревает пропиленгликоль или другой жидкий теплоноситель в коллекторе и передает тепло питьевой воде через теплообменник.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Типы систем солнечного нагрева воды

Технологические затраты

Стоимость системы зависит от географического положения, потребления воды и тарифов на коммунальные услуги.Установленные затраты на квадратный фут для коллекторов варьируются от 10 долларов США для низкотемпературных систем, используемых для обогрева бассейнов, до 225 долларов США для одиночных небольших систем для жилых помещений. Самая низкая стоимость достигается за счет больших систем централизованного теплоснабжения, используемых для обогрева крупных объектов с большими объемами воды высокой температуры. Тем не менее, большинство систем водяного отопления с остеклением попадают в диапазон установленных затрат от 60 до 150 долларов за квадратный фут площади коллектора. Новые строительные системы обычно имеют лучшую экономику, чем проекты модернизации, из-за меньших затрат на установку.Новые недорогие пластиковые солнечные водонагревательные комплекты значительно снизили затраты на установку, но они не работают так же хорошо, как некоторые традиционные системы в условиях более высоких температур.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Стоимость зависит от географического положения и размера системы. Стоимость установки на квадратный фут для полных систем варьируется от 60 долларов США за квадратный фут для большой системы в месте с конкурентоспособной солнечной промышленностью до 225 долларов США за квадратный фут для небольшой системы в удаленном месте. Стоимость также зависит от типа системы: неглазурованные низкотемпературные коллекторы стоят намного меньше, чем коллекторы с лучшей изоляцией.

Заявка

При принятии решения о том, подходят ли солнечные водонагреватели для конкретного строительного проекта, необходимо учитывать несколько факторов. Солнечные водонагревательные системы пригодны для многих применений по всей стране, но особое внимание следует уделить проектам, в которых:

  • Избегаемая стоимость энергии высока (газ недоступен, тарифы на электроэнергию выше 0,034 долл. США/кВтч)
  • Существует надежная и постоянная потребность в горячей воде (например, в жилых помещениях, лабораториях или больницах)
  • На наклонной поверхности достаточно высокая среднесуточная интенсивность солнечного излучения (более 4.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома 5 кВтч/м²/день — хотя, если избежать затрат достаточно высоко, солнечный нагрев воды эффективен в большинстве климатических условий)
  • Важна энергетическая безопасность (например, на международной базе, где могут быть перебои с энергоснабжением).

Для крупных объектов чаще всего используются активные непрямые системы. Для небольших объектов в мягком климате с умеренной угрозой замерзания пассивные прямые или непрямые системы также являются приемлемым вариантом.

Руководство Федеральной программы управления энергопотреблением (FEMP) по интеграции возобновляемых источников энергии в федеральное строительство содержит дополнительную информацию об оценке вариантов использования возобновляемых источников энергии.

Экономика

Денежная экономия от установки солнечного водонагревателя зависит от множества факторов, включая климат, количество горячей воды, используемой в данном месте, затраты на обычное топливо, требуемую температуру воды и производительность системы.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Однако в среднем установка солнечного водонагревателя снизит счета за нагрев воды на 50-80%.

Общее эмпирическое правило для федеральных объектов заключается в том, что солнечная установка для нагрева воды окупится в течение 10-15 лет, если она установлена ​​за счет электричества.В соответствии с Законом об энергетической независимости и безопасности от 2007 года ожидаемый срок службы солнечной системы нагрева воды, используемой для анализа жизненного цикла, составляет 40 лет, что означает, что предприятие может рассчитывать на целых 30 лет «бесплатной» энергии.

Новые строительные системы обычно имеют более высокие экономические показатели, чем проекты модернизации, из-за снижения затрат на установку. Новые недорогие пластиковые солнечные водонагревательные комплекты значительно снизили затраты на установку, но они не работают так же хорошо, как некоторые традиционные системы в условиях высоких температур и больших объемов.Для федеральных объектов установка возобновляемой энергии должна окупаться в течение срока службы системы, включая время / стоимость денег, чтобы быть рентабельной.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Ключевым параметром является соотношение сбережений и инвестиций. Отношение сбережений к инвестициям более 1,0 было бы рентабельным. Федеральные стандарты анализа стоимости жизненного цикла изложены в правиле 10 C.F.R. § 436.

Агентства часто могут улучшить экономику системы и получить доступ к дополнительным стимулам, когда используются альтернативные механизмы финансирования проектов.Среди вариантов финансирования проектов по возобновляемым источникам энергии — контракты на энергосбережение и программы коммунальных услуг. FEMP заключил контракты на неопределенное количество, в соответствии с которыми любое федеральное агентство может выдавать заказы на поставку солнечных систем нагрева воды в рамках контракта на энергосбережение. Некоторые коммунальные предприятия предлагают скидки, аренду или другие программы нагрева воды с использованием солнечной энергии.

Руководство FEMP по интеграции возобновляемых источников энергии в федеральное строительство предоставляет дополнительную информацию о финансировании проектов возобновляемых источников энергии для федеральных строительных проектов.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Полный список стимулов представлен в Базе данных государственных стимулов для возобновляемых источников энергии и эффективности (DSIRE). Свяжитесь с местной коммунальной компанией для получения более подробной информации.

Оценка доступности ресурсов

Несколько факторов влияют на определение наличия на участке хороших ресурсов для нагрева воды с помощью солнечной энергии. Во-первых, это количество солнечного излучения, которое получает участок. Первая карта показывает основное солнечное излучение, доступное в Соединенных Штатах. Как отмечалось ранее, многие участки со средней интенсивностью солнечного излучения выше 4.5 кВтч/м² в день следует учитывать при нагреве воды солнечными батареями.

Но даже место с менее привлекательным солнечным ресурсом может иметь хороший потенциал для солнечного нагрева воды, если тариф на энергию, который он компенсирует, достаточно высок или доступны стимулы. Чтобы показать это, Национальная лаборатория возобновляемых источников энергии (NREL) составила серию карт, которые сочетают в себе солнечные ресурсы с предполагаемой стоимостью системы и изображают факторы, необходимые для обеспечения экономической эффективности системы.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Эти карты доступны для систем, компенсирующих потребление электроэнергии, и для систем, компенсирующих использование природного газа.

В качестве примера на двух картах ниже показаны тарифы на электроэнергию, необходимые для того, чтобы система солнечного нагрева воды была экономически эффективной. Одна карта предполагает, что стоимость установленной системы составляет 75 долларов США за квадратный фут площади коллектора (вероятно, для более крупной коммерческой системы), а вторая предполагает стоимость 150 долларов США за квадратный фут (меньшая система). Первая карта показывает, что большая часть страны может экономически эффективно использовать солнечное водонагревание по цене 75 долларов США за фут², если компенсационная стоимость электроэнергии превышает 0,06 доллара США за кВтч. Доступные стимулы улучшат это еще больше.

Тарифы на электроэнергию, необходимые для того, чтобы сделать солнечную систему нагрева воды стоимостью 75 долларов за фут² рентабельной. На этой карте не учитываются какие-либо доступные финансовые стимулы.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Вторая карта также включает поощрения, доступные федеральным агентствам. Даже при повышенных системных затратах тарифы на электроэнергию ниже 0,05 долл. США/кВт-ч позволили бы экономически эффективно нагревать воду солнечными батареями в Аризоне или Висконсине, но системе в Вайоминге может потребоваться компенсировать розничные тарифы на электроэнергию в размере от 0,09 до 0,11 долл. США/кВт-ч, чтобы обеспечить безубыточность.Конечно, ставки безубыточности значительно изменяются, если стоимость системы отличается от предположений карт или если стимулы отличаются от изображенных.

Тарифы на электроэнергию, необходимые для того, чтобы сделать солнечную систему нагрева воды стоимостью 150 долларов за фут² рентабельной. Эта карта учитывает финансовые стимулы.

Инструменты анализа

Чтобы определить, является ли проект возможным кандидатом для нагрева воды с помощью солнечной энергии, агентства могут использовать программу Federal Renewable Energy Screening Assistant.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Этот программный инструмент на базе Microsoft Windows, разработанный NREL, проверяет федеральные проекты по возобновляемым источникам энергии на предмет их экономической целесообразности. Он также оценивает многие возобновляемые технологии, включая солнечное водонагревание, фотогальванику и ветер. Несколько более подробный инструмент для скрининга предоставляет RETScreen International.

После того, как предварительная жизнеспособность будет установлена, в конечном итоге необходимо будет оценить производительность системы для получения более точных технических данных и экономического анализа.Этого можно достичь с помощью программного обеспечения для почасового моделирования или с помощью методов ручной корреляции, основанных на результатах почасового моделирования. Для этой задачи рассмотрите возможность использования:

  • F-CHART, корреляционный метод, доступный в Университете Висконсина
  • TRNSYS, программа моделирования переходных систем, доступная в Университете Висконсина.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Особенности конструкции

Солнечные водонагревательные системы должны быть спроектированы таким образом, чтобы минимизировать стоимость жизненного цикла.Проектирование системы, обеспечивающей 100 % нагрузки за счет солнечной энергии, никогда не бывает рентабельным из-за чрезмерных вложений в площадь коллектора и объем хранилища. Стоимость жизненного цикла можно свести к минимуму, разработав систему, которая выдерживает 100% нагрузки в самый солнечный день в году. Такая система обычно производит около 70% годовой нагрузки. Другие конструктивные соображения включают техническое обслуживание, защиту от замерзания, защиту от перегрева, эстетику крепления коллектора и ориентацию. Кроме того, программы скидок на коммунальные услуги могут предъявлять дополнительные требования к дизайну.Например, солнечная система нагрева воды на Гавайях должна выдерживать 90% нагрузки, чтобы иметь право на скидки от Hawaiian Electric Company.

При проектировании солнечной системы нагрева воды рекомендуется выполнить определенные шаги.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Во-первых, важно обеспечить правильное расположение солнечных коллекторов. Наилучшая годовая подача энергии достигается, если стоять лицом к экватору с наклоном вверх от горизонтали, равным местной широте. Недавние исследования показывают, что адекватные характеристики могут быть получены при углах наклона и ориентации, которые значительно отличаются от указанных.

В континентальной части США коллекторы должны быть повернуты в пределах 30° от истинного (не магнитного) юга для достижения максимальной производительности. Кроме того, важно оптимизировать наклон собирающей решетки. Поверхности, наклоненные вверх от горизонтали под углом минус 15 ° широты, максимизируют летнее солнечное приращение, но уменьшают зимнее. Поверхности, наклоненные на широту плюс 15°, максимизируют приток солнечной энергии зимой и обеспечивают более равномерную подачу солнечной энергии в течение года. Угол наклона, равный местной широте, обеспечивает близкое к максимальному круглогодичное солнечное приращение и обычно подходит для солнечного нагрева воды.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Обычно допустимо монтировать коллекторы заподлицо на скатной крыше — и как можно ближе к оптимальной ориентации — для снижения затрат на установку и улучшения эстетики. Карты и таблицы солнечных ресурсов США размещены в Центре данных по возобновляемым ресурсам NREL.

Во-вторых, замерзание воды в проточных каналах коллектора или соединительных трубопроводах может привести к повреждению. Существует несколько стратегий защиты от повреждений от замораживания. Наиболее распространенным является циркуляция раствора пропиленгликоля (никогда не используйте токсичный этиленгликоль) и воды в контуре коллектора непрямой системы.Другая стратегия заключается в сливе воды из коллектора обратно в сливной бак, размер которого позволяет вместить всю жидкость контура коллектора. Эта конфигурация с обратным сливом имеет дополнительное преимущество, заключающееся в защите системы от чрезмерных температур, если потребление горячей воды снижается из-за сезонного использования, реконструкции или отпуска.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Там, где замерзание встречается редко, функция контроллера, обеспечивающая циркуляцию воды в контуре коллектора, когда температура приближается к точке замерзания, в сочетании со значениями защиты от замерзания может быть адекватной, но может значительно снизить чистый прирост энергии.

Другим шагом является установка регулирующего клапана и байпаса. Регулирующий клапан очень важен для обеспечения того, чтобы в краны подавалась вода с постоянной температурой, даже если температура солнечного коллектора значительно превышает уставку водонагревателя. Обходной трубопровод и клапаны позволяют обычной системе обеспечить горячую воду, если система солнечного отопления по какой-либо причине не работает.

Наконец, необходимо проводить периодическое обслуживание всех систем. Проверьте на наличие очевидных повреждений, таких как сломанное остекление коллектора или изоляция мокрой трубы.Проверьте pH и температуру замерзания теплоносителей. Сравните датчики контрольной температуры с термометрами, чтобы убедиться, что датчики работают.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Кроме того, обязательно проверьте правильность работы насоса и других функций системы. Для простой комплексной проверки проверьте температуру бака предварительного нагрева — после солнечного дня она должна быть горячей. Более подробные количественные тесты можно найти в руководствах по проектированию ASHRAE. Для получения дополнительной информации см. страницы «Ввод в эксплуатацию здания» и «Техническое обслуживание, ориентированное на надежность».

В частности, при интеграции солнечной системы нагрева воды в более крупный строительный проект обязательно:

  • Включить солнечные панели на крыше с выходом на юг в архитектурную программу и структурный проект
  • Проектирование крыши с учетом дополнительного веса панелей солнечного водонагрева, включая их физический вес и ветровую нагрузку
  • Рассмотреть интегрированные солнечные тепловые конструкции крыш
  • Свести к минимуму проникновение через крышу
  • Обеспечьте достаточно места в помещении для нагревательного оборудования для размещения баков солнечного нагрева, насосов и оборудования
  • Обеспечьте проход для сантехники и электропроводки с крыши к аппаратной
  • При включении обогрева помещений вместе с водяным обогревом интегрируйте солнечную тепловую систему с системой отопления здания через теплообменник для отопления помещений

Для больших систем более низкая стоимость обычно достигается за счет установки солнечных коллекторов на незатененных участках земли, примыкающих к зданию и рядом с отопительным оборудованием, чтобы предотвратить потери.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома

Превосходное руководство по проектированию и установке промышленных солнечных водонагревателей было подготовлено в 1980-х годах компанией ASHRAE на основе опыта использования активной солнечной энергии в рамках программы «Солнечная энергия в федеральных зданиях». Три тома охватывают проектирование, установку и подготовку руководств по эксплуатации и техническому обслуживанию, и их можно получить в Solar Rating and Certification Corporation.

Эксплуатация и техническое обслуживание

Затраты на эксплуатацию и техническое обслуживание каждой солнечной системы нагрева воды оцениваются в половину от 0.5–2% от первоначальной стоимости в год в зависимости от типа и конструкции системы. Oamp;M подобен тому, что требуется для любого водяного контура отопления, и может быть обеспечен персоналом объекта, а в случае отказа могут быть вызваны специалисты. Регулярное плановое техническое обслуживание включает:

  • Проверка солнечных коллекторов и рам на наличие повреждений и определение местоположения сломанных или протекающих трубок для замены
  • Проверка правильного положения всех клапанов
  • Осмотр и техническое обслуживание изоляции труб и защитных материалов для минимизации потерь и обеспечения защиты от замерзания
  • Проверка затяжки монтажных разъемов и ремонт любых погнутых или проржавевших монтажных компонентов
  • Определение того, затеняют ли массив какие-либо новые объекты, такие как рост растительности, и перемещение их, если это возможно
  • Ежегодная очистка массива простой водой или мягким моющим средством для посуды (не используйте щетки, любые растворители, абразивы или агрессивные моющие средства)
  • Проверка всех соединительных трубопроводов на наличие утечек и ремонт поврежденных компонентов
  • Проверка сантехники на наличие следов коррозии
  • Наблюдение за рабочими показателями температуры и давления для обеспечения правильной работы насосов и органов управления
  • Обеспечение работы насоса в солнечный день, а не ночью
  • Использование измерителя инсоляции для измерения падающего солнечного света и одновременного наблюдения за температурой и выходной мощностью на лицевой панели контроллера.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Сравните эти показания с исходной эффективностью системы (дополнительные тесты см. в руководствах ASHRAE).
  • Проверка индикаторов состояния лицевой панели контроллера и сравнение индикаторов с измеренными значениями
  • Документирование всех действий по эксплуатации и техническому обслуживанию в рабочей книге и предоставление этой рабочей книги всему обслуживающему персоналу
  • Ежегодная промывка резервуара для хранения питьевой воды для удаления осадка
  • Промывка и заливка теплоносителя каждые 10 лет
  • Промывка системы для удаления накипи из-за плохого качества воды, по мере необходимости (только части системы, предназначенные для питьевой воды)
  • Замена расходуемого анода в резервуаре для хранения по мере необходимости.

Дополнительное техническое обслуживание может включать замену отсоединенных датчиков температуры, замену конденсаторов насоса и двигателей, устранение утечек или повреждений в результате замерзания, а также замену стекла, разбитого градом или актами вандализма.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома В какой-то момент времени — обычно более 10 лет — может потребоваться замена резервуара для хранения.

Особые соображения

Особые соображения, которые следует учитывать при проектировании и установке солнечных систем горячего водоснабжения, включают доступ к солнечным батареям, права на солнечную энергию, а также соответствующие нормы и стандарты.

Доступ к солнечной энергии и права на использование солнечной энергии

Законы о доступе к солнечной энергии защищают право потребителя на установку и эксплуатацию систем солнечной энергии в доме или на предприятии, включая доступ собственности к солнечному свету. Доступ к солнечному свету относится к способности объекта продолжать получать солнечный свет через границу участка без препятствий со стороны близлежащего дома или здания, ландшафта или других препятствий. Наиболее распространенными типами законов о доступе к солнечной энергии являются солнечный сервитут и солнечные права.

Солнечные сервитуты предоставляют владельцам систем солнечной энергии право на постоянный доступ к солнечному свету без препятствий со стороны соседней собственности и предотвращают будущие застройки, которые могут ограничить доступ к солнечной энергии.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Соглашения о солнечном сервитуте должны быть заключены в письменной форме и подлежат тем же требованиям к регистрации и индексации, что и другие имущественные интересы. Большинство соглашений о солнечном сервитуте предусматривают следующие элементы:

  • Описание . Размеры сервитута, включая вертикальные и горизонтальные углы и количество часов солнечного света, в течение которых близлежащие здания, растительность или другие сооружения не могут препятствовать проникновению прямого солнечного света в солнечную энергетическую систему.
  • Ограничения .Ограничения, налагаемые на ландшафт и растительность, сооружения и другие объекты, которые могут ухудшить или затруднить прохождение солнечного света через сервитут и повлиять на производительность системы солнечной энергии.
  • Условия . Условия, при наличии которых сервитут может быть пересмотрен или прекращен.

Права на солнечную энергию обеспечивают защиту домов и предприятий, ограничивая или запрещая частные ограничения (например, соглашения и подзаконные акты соседей, постановления местных органов власти и строительные нормы и правила) на установку систем солнечной энергии.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Около дюжины штатов приняли законы о правах на солнечную энергию, которые ограничивают ограничения, которые местные соглашения и / или местные постановления могут налагать на установку солнечного оборудования. Законы различаются по своим положениям о защите солнечного оборудования, типах охватываемых зданий, применимости к новому или существующему строительству и защите прав. Расплывчатые или отсутствующие положения в законах о солнечных правах привели к судебным процессам и задержкам в ряде штатов.

Использование солнечного нагрева воды соответствует директивам администрации:

  • Исполнительный указ 13693 «Планирование федеральной устойчивости в следующем десятилетии»
  • Закон об энергетической политике 1992 г. (EPAct) предписывает агентствам:
    • «включать возобновляемые источники энергии [например, нагрев воды солнечными батареями] вместе с мерами по повышению энергоэффективности» (раздел 542 Закона о национальной политике энергосбережения),
    • «демонстрировать новые технологии и включать экологические преимущества, такие как сокращение выбросов парниковых газов, в критерии, по которым выбираются демонстрационные технологии» (раздел 549),
    • .Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
    • «включить рекомендации по рентабельным проектам по возобновляемым источникам энергии» (раздел 550).
  • Закон об энергетической политике от 2005 г. (EPACT), который требует, чтобы федеральные предприятия удовлетворяли 30% своей потребности в горячей воде за счет солнечной энергии, при условии, что это экономически эффективно в течение срока службы системы
  • Исполнительный указ президента № 13514, который расширяет требования EISA 2005 по снижению энергопотребления и производительности и его последующих положений.

Установка всего солнечного водонагревательного оборудования в соответствии с отраслевыми стандартами, включая:

Дополнительные ресурсы

Сертификация специалиста по установке солнечного отопления

Североамериканский совет сертифицированных специалистов по энергетике (NABCEP) предоставляет добровольную сертификацию специалистам по установке солнечных батарей.Сертификация установщика солнечного отопления — это добровольная сертификация, которая предоставляет набор национальных стандартов, с помощью которых установщики солнечного отопления с навыками и опытом могут отличиться от своих конкурентов.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома Сертификация обеспечивает меру защиты общественности, предоставляя ей полномочия для оценки компетентности специалистов-практиков.

Программы сертификации оборудования

The Solar Rating and Certification Corporation (SRCC) — это независимая некоммерческая торговая организация, которая разрабатывает и реализует программы сертификации солнечного оборудования и стандарты рейтинга.SRCC сертифицирует коллекторы и публикует рейтинги производительности и уравнения эффективности коллекторов (необходимые для прогнозирования производительности системы в целом) в соответствии со своим стандартом OG-100. SRCC разработала программу рейтинга и сертификации систем солнечного водонагрева, получившую сокращенное название OG300, для повышения производительности и надежности солнечных продуктов. Сводка сертифицированных SRCC рейтингов солнечных коллекторов и систем водяного отопления, в которой перечислены рейтинги производительности сертифицированных продуктов, доступна бесплатно.

веб-сайтов

  • Управление энергетической информации выпускает очень подробные отчеты о солнечной энергетике и использовании солнечного нагрева воды, включая отчет о деятельности производителей солнечных коллекторов.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
  • Национальная лаборатория возобновляемых источников энергии (NREL) производит огромное количество информации о солнечном нагреве воды, в том числе отличные карты и таблицы солнечных ресурсов в США и во всем мире.
  • Ассоциация производителей солнечной энергии предлагает каталог производителей солнечной горячей воды, дистрибьюторов, подрядчиков и консультантов по дизайну. Есть также несколько государственных глав SEIA, которые являются полезными ресурсами и источниками региональных участников торгов по проектам.
  • Solar Rating & Certification Corporation — некоммерческая организация, которая предоставляет авторитетные рейтинги производительности, сертификаты и стандарты для солнечных тепловых продуктов с целью защиты и предоставления рекомендаций потребителям, поставщикам стимулов, правительству и отрасли.
  • Solar-Estimate — это бесплатная государственная служба, предлагающая инструменты для оценки солнечной активности и поддерживаемая Министерством энергетики и Энергетической комиссией Калифорнии.Монтаж системы водяного отопления в частном доме: Монтаж системы отопления частного дома
  • Федеральная программа управления энергопотреблением Министерства энергетики США выпустила несколько публикаций, в том числе Федеральное технологическое предупреждение о солнечном водонагреве
