Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.
Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами.
В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.
Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.
Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.
Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.
Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана.
Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.
Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.
Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.
В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды.
Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.
Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.
Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.
Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно.
При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.
В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.
Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.
Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы.
Благодаря чему закрытая система водяного отопления получила наибольшее распространение.
Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.
Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

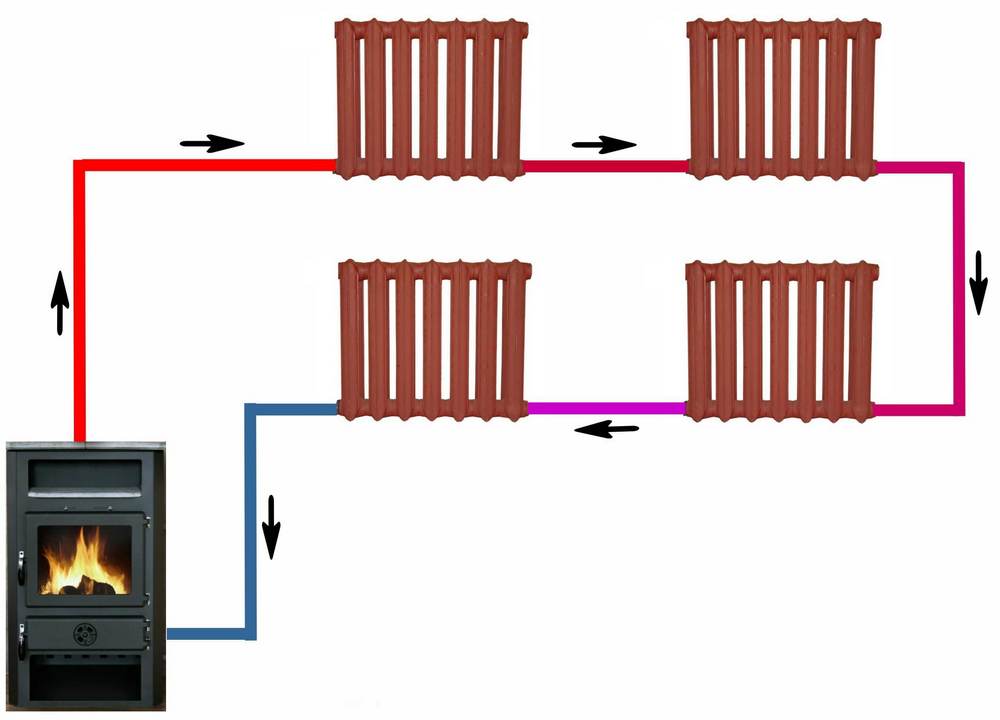

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.
Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего.

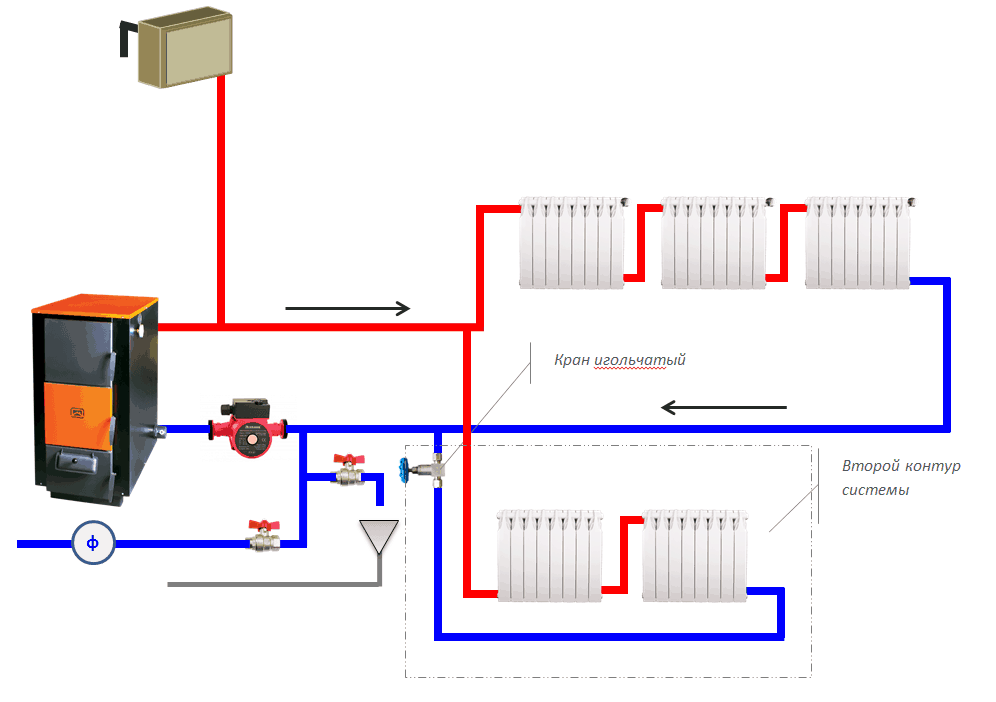

Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.
Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.
Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.
Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении.
Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.
Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.
С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.
Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.
Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.
Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.
Решение данной проблемы — это установка бойлера косвенного нагрева.
Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.
Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.
Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.
Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление.
Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.
Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.
Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.
Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления.
Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.
Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.
В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.
Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.
Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).
Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.
Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.
Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.
к. последние имеют соединительные элементы, которые со временем могут начать подтекать.
При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.
Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.
Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка).
Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.
Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.
Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.
Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам.
При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.
В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:
Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.
Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.
Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.
Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей.
В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.
Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.
Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл.
Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.
Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.
Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.
Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора.
Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.
Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.
При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя.
При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:
Если рассматривать её недостатки, то хочется выделить следующие проблемы:
У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.
При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.
На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.
На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели.
Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:
После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.
Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.
Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением.
Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:
После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.
Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме.
Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.
Оцените статью:
(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Мы привыкли каждый день пользоваться горячей водой и с трудом представляем себе комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого течет струйка холода.
Вода нужной температуры и в нужном количестве – вот о чем мечтает каждый владелец частного дома.
Возможны различные варианты горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменник обеспечивает теплосеть, а второй «занимает» ГВС. Большой популярностью пользуется одноконтурная схема водогрейного котла, работающего в паре с накопительным водо-водяным теплообменником или бойлером. Еще один вариант основан на водонагревателе. Четвертый контур включает в себя множество проточных нагревателей для каждой точки подачи (часто используются в квартирах). Наконец, дом может быть обеспечен горячей водой от отдельного составного нагревателя, имеющего основной (за счет теплоносителя) и дополнительный источник тепла (за счет электроэнергии). Какая бы схема горячего водоснабжения у вас не была устроена, ясно одно: без надежного водонагревателя не обойтись.
Комплект котлов для отопления двух контуров и приготовления ГВС с дистанционным управлением.
Самая распространенная комбинация: газовый котел в паре с напорным бойлером. Сегодня к нему приведет водонагреватель, выполненный в виде отдельного изделия, не встроенного в котел и позволяющего обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрогазовые и косвенного нагрева (с водяным охлаждением). Некоторые из них оснащены емкостью для нагрева и хранения воды и относятся к водонагревателям накопительного типа и другим расходом отопительной воды и являются проточными.
Проточный электроводоподогреватель ВЭД Э эксклюзив VAILLANT.
Накопительные (емкостные) электронагреватели
Сегодня на рынке их великое множество. Модели объемом от 150 до 1000 литров. Вы можете найти приводы фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и другие.
Водонагреватель накопительный работает от нагреваемого термоса и представляет собой термоизолированную емкость (колбу) с нагревательным элементом (ТЭН) внутри и снаружи облицовки. Устройство снабжено нагревательными элементами, регулирующими температуру и мощность. Очень важна хорошая теплоизоляция фляги: чем она толще, тем меньше энергии для поддержания температуры воды.
Фланец с ТЭНами для горизонтальной установки в накопительных водонагревателях.
Температуру можно регулировать в диапазоне от 7 до 85°С. Вода нагревается до заданного уровня, который затем поддерживается автоматически термостатом, при необходимости включающим и отключающим ТЭНы. Водонагреватели обычно защищены от замерзания, что предотвращает падение температуры воды ниже 5-7°С. С.
Водонагреватели накопительные делятся на открытые и закрытые (или безнапорные и напорные). Открыто-безнапорный может использоваться только вместе со специальным смесителем, перекрывающим вход воды в водонагреватель при прекращении розлива, и соответственно работать только с одной водоразборной точкой.
Поэтому объем баков обычно небольшой (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где используется горячая вода, к водоразборной колонке или кухонной мойке, но для дачи они не подходят.
Накопительный электронагреватель хорош для дачи, но его установка на даче имеет смысл только в том случае, если вдруг возникли перебои с водоснабжением.
Для эксплуатации в загородных домах, где проживает семья из 3-5 человек, больше подходят накопительные устройства закрытого типа емкостью 50-200 литров. Теплая вода вытекает из агрегата автоматически при открытии крана на одной из точек водоразбора, а взамен получает порцию холодной воды. Для того, чтобы нагретая вода не заменяла холодную, в системе предусмотрено равномерное перемешивание воды.
Электрические водонагреватели горизонтальной конструкции удачно размещаются в труднодоступных углах помещений.
Все емкостные нагреватели поставляются со стальным рукавом со специальным антикоррозийным покрытием внутри.
У каждой фирмы есть свои секреты его изготовления. Компания ELECTROLUX, например, покрывает внутреннюю поверхность накопительного бака серии EWH очень тонкой эмалью с добавками алюминия. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает долгий срок службы и хорошую защиту от коррозии. Специальная эмаль используется в среднеразмерной (50-200 литров) серии Super Glass от ARISTON. Одной из последних разработок компании, реализованных в модельном ряду TI TECH Elite, стало внутреннее покрытие из титановой эмали. STIEBEL ELTRON предварительно обрабатывает сталь для хранения пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие антикор, способное выдерживать воздействие воды и пара на более чем двухслойную эмаль.
Для дополнительной защиты от коррозии в емкостях со сталью применяют магниевые антикоррозионные аноды, которые постепенно разрушаются, заполняются микротрещинами эмали (обратная связь горячей воды и пара).
Как работает анод? От него, согласно электрохимическому диапазону напряжения, к местам возможных дефектов эмалевого покрытия направляется поток электронов. Он также обладает коррозионной стойкостью в месте повреждения эмали. Срок службы магниевого анода зависит от его размера и качества и у дешевых водонагревателей составляет не более 1 года, а у более качественных — от 2 до 3 лет. Чем длиннее анод, тем дольше срок его службы (в некоторых моделях — около 7 лет). Если не забывать о своевременной замене элемента, водонагреватель вполне способен прослужить 10 лет, не доставляя владельцу никаких проблем.
Однако замена магниевого анода и контроль его состояния — достаточно трудоемкая и дорогая работа. Необходимо слить воду, демонтировать электронагреватель и снять анод его фланца. Если анод небольшой, эту процедуру следует проводить два раза в год. Самостоятельно сделать это практически невозможно, так как демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать в сервис представителя производителя устройства, что потребует дополнительных затрат на выезд специалиста, замену прокладок и, при необходимости, магниевого анода.
Компания STIEBEL ELTRON решает проблему, устанавливая индикатор состояния магниевого анода, а анод использует особую конструкцию – он достается из бака без деформации нагревателя и прокладок.
Накопительные водонагреватели закрытого типа требуют наличия так называемой группы безопасности — клапана, который устанавливается на трубу холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводе 6 бар). Редукционный клапан снижает давление до нормального (3-4 бара), если превышено давление в водопроводной сети. Обратный клапан защищает устройство от опустошения, если оно внезапно перестанет подавать. Таким образом, нагревательные элементы защищены от возгорания в случае аварийной ситуации. Поскольку вода при нагревании расширяется и давление внутри колбы растет, что может привести к выходу из строя устройства, предохранительный клапан на нужно открыть приямки и воду спустить в канализацию. Группа безопасности, как правило, не входит в стандартную комплектацию, ее необходимо приобретать отдельно.
Сейчас многие производители (например, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в одном устройстве, которое легко устанавливается при монтаже отопителя. Баки водонагревателей изготавливаются с запасом и выдерживают давление до 10 бар. Большинство обогревателей средней мощности (150 литров) можно закрепить на стене с помощью специальных кронштейнов.
Группа безопасности для аккумулирующих электронагревателей:
1. Воронка с сифонным сливом.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.
Водонагреватель среднего объема (100 литров) можно с успехом разместить даже в канализационной яме.
Важную роль играет выбор мощности нагревателя, которая зависит от скорости нагрева воды. Сберегательные приборы малых объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно заземлены, что необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода).
Некоторые модели баков объемом 5-30 литров от STIEBEL ELTRON VAILLANT снабжены сетевой вилкой и могут быть включены в » «. заземлитель-штырь У компании STIEBEL ELTRON есть довольно мощные устройства (1-4 кВт) рассчитанные на подключение к сети 220 В (а также 3-6 кВт на 380 В). Для нагревателей использовать большое количество энергии поэтому мало нецелесообразно, так как вода будет нагреваться слишком долго.
Время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт нагревается 860 литров воды на 1°С. С в течение 1 мин. Обычно обычные энергоаккумуляторы (2 кВт) нагревают воду объемом 100 л до 65°С. С около 3 часов. Ускорить процесс можно, на время увеличив мощность инструмента. Так, компания VAILLANT предлагает навесные (серия VEH exclusiv, мощность от 50 до 150 л.с.) и уличные 200-400-литровые отопители, имеющие, помимо обычного режима, функцию быстрого нагрева при удвоенной мощности. Это позволяет в короткие сроки восстановить подачу потребляемой горячей воды.
А наличие режима нагрева воды в ночное время (по более низкому тарифу) позволяет снизить затраты на электроэнергию. Аналогичные режимы есть и у отопителей DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней мощности (200 литров) в том, что после принятия душа запас горячей воды в баке останется, и следующей порции нагрева придется ждать долго. В результате желающие принять ванну могут выстроиться в очередь всем местом, что не слишком удобно. Так что лучше подумать об установке обогревателя большей мощности (200-600 литров).
Во многих современных емкостных электронагревателях предусмотрен ночной (в период действия льготного тарифа) нагрев воды. Некоторые приборы, такие как SIEMENS и ELECTROLUX, можно перевести на экономичный нагрев, и в течение дня температура воды будет поддерживаться на уровне 55°С. С (при таком режиме практически не образуется в ней, кроме того, экономится время при последующем нагреве воды).
Для всех мощных устройств (от 2 до 4 кВт/220 В и 6 кВт/380 В) требуется собственная выделенная проводка, подключаемая к вашей машине.
Имеет смысл провести отдельный кабель от земли и небольших обогревателей. Это касается всех устройств мощностью более 2 кВт. К обычной двухпроводной розетке их можно не подключать.
При большом расходе горячей воды (до 1 м 3 /ч) целесообразнее использовать комбинированные электрические водонагреватели повышенной мощности в напольном исполнении. Эти модели производства OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Большой популярностью пользуются водонагреватели с объемом бака от 200-600 литров (мощность мощностью 2-4 Вт/220 или 6 кВт/380) до 1000 л.
Накопительный обогреватель напольный Тип SHW-200S от STIEBEL ELTRON.
Конструкция позволяет устанавливать такие устройства в бойлер (бак водонагревателя) или нагреватель или теплообменник, благодаря которым в отопительный сезон можно будет использовать для нагрева ГВС котел, экономя электроэнергию.
Летом, когда котел выключен, котел оборудуется ТЭНом, а горячая вода обеспечивается электронагревом. В линейке комбинированных устройств AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — фланцевые и фланцевые ТЭНы с теплообменником. Одновременная работа двух ТЭНов для сокращения времени подготовки воды. А вот фланцевые соединения, как правило, не входят в стандартную комплектацию — их нужно покупать отдельно.
Встроенный теплообменник для установки на фланцевом водонагревателе под давлением, подключенном к котлу.
Емкостный водонагреватель EPC 100 по ЭЛЕКТРОННОЙ ПОЧТЕ АВСТРИИ.
Как определить, сколько горячей воды вам нужно для дома? Во-первых, подсчитайте количество точек воды. Необходимо учитывать, что каждый из них использует определенное количество воды (при температуре на входе порядка 60-65 ГВС°С). Например, раковина в ванной потребляет в среднем 3-4 л/мин, душ — 6-7 л/мин, кран на кухне — от 2 до 5 л/мин.
Ванных, кстати, может быть несколько, например, хозяйская и гостевая. Если в гостях есть и раковина, и душ, расход воды составит около 8 л/мин. Разумеется, речь идет о воде, протекающей через смеситель, так как открытый и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш котел настроен на нагрев до 65°С. C, вода будет разбавлена примерно в два раза по температуре около 40°С. С. Следовательно, на ванну в 160 литров потребуется 80 литров горячей воды, затем еще 20-40 литров на душ, то есть на водные процедуры расходуется 100-120 литров.
Конечно, в течение дня вода расходуется неравномерно. «Пик» нагрузки приходится на утро (купание, приготовление пищи, мытье посуды), середину дня (обед) и вечер. Конечно, вы можете лишь приблизительно определить свою предполагаемую потребность в горячей санитарно-технической воде. В расчетах используются средние данные с учетом привычек каждого отдельного обитателя дома.
Ориентировочный суточный расход горячей воды на одного человека
| Место розыгрыша | Объем воды, л | Полезная температура, &град. С | Объем воды при температуре 60°С. С, Л |
|---|---|---|---|
| Кухонная мойка | 10-20 | 50 | 8-16 |
| Ванна | 150-180 | 40 | 90-108 |
| Душ | 30-50 | 37 | 15-27 |
| Раковина | 10-15 | 37 | 5-8 |
| Шайба Ручная | 2-5 | 37 | 1-3 |
Потребность в горячей воде из расчета на 1 человека л/сутки
| Расход воды | Температура горячей воды | Удельная потребляемая мощность, кВт·ч 1 чел. | |
|---|---|---|---|
| 60° С | 45 & град; С | ||
| Экономичный | 10-20 | 15-30 | 0,6-1,2 |
| Среднее | 20-40 | 30-60 | 1,2-2,4 |
| Большой | 40-80 | 60-120 | 2,4-4,8 |
Электронагреватели накопительные
| Компания | Модель | л | Мощность кВт | Цена, | $
|---|---|---|---|---|
| БАКСИ (Италия) | СВ580 | 80 | 1,2 | 126 |
| СВ510 | 100 | 1,5 | 142,1 | |
| СВ550/Р15 | 50 | 1,5 | 155,7 | |
| СВ580/Р15 | 80 | 1,5 | 178,2 | |
| СВ510/Р15 | 100 | 1,5 | 200,8 | |
| АРИСТОН (Италия) | SG 100 H | 100 | 1,5 | 158 |
| СГ 120 | 120 | 1,5 | 191 | |
| СГ 150 | 150 | 1,5 | 218 | |
| СГ 200 | 200 | 1,5 | 295 | |
| ТИ 150 QB | 150 | 2 | 370 | |
| ТИ СТИ | 200 | 3 | 749 | |
| ТИ СТИ | 300 | 3 | 832 | |
| ТИ СТИ | 500 | 3 | 1946 | |
| STIEBEL ELTRON (Германия) | ПШ 50 Сл | 50 | 2/220 В | 232 |
| Ш 80 А | 80 | 2/220 В | 512 | |
| ХФА 100 Z | 100 | 2-4/220 В 2-6/380 В | 705 | |
| ШЗ 150 С | 150 | 1,5-4,5/220 Б 1,5-6/220 | 921 | |
| ШВ 200 S | 200 | 2-4/220 Б 2-6/380 | 1349 | |
| DIMPLEX (Германия) | АКС 200 | 200 | 2-6 220/380 | 1222 |
| ACS 300 | 300 | 3-6 220/380 | 1352 | |
| СКД 400 | 400 | 3-6 20/380 В | 1492 | |
| АЧ 100 | 400 | 1-6 220/380 | 633 | |
| VAILLANT (Германия) | VEH 100 классический | 100 | 2 | 539 |
| VEH 80 классический | 80 | 2 | 499 | |
| GENERAL (Италия) | 100 МЗ | 100 | 1,2 | 135 |
| МВ 140 | 140 | 2 | 180 | |
| СВТ 150 | 150 | 2,5 | 450 | |
| СВТ 200 | 200 | 2,5 | 550 | |
| SIEMENS (Германия) | ДГ80014 | 80 | 1/3/4/6 | 407 |
| ДГ80014 | 100 | |||
Информация для партнеров: Эта группа проверки Old House стремится предоставлять честные, объективные и независимые обзоры продуктов и услуг для дома.
Чтобы поддержать эту бизнес-модель, This Old House может получать компенсацию, если вы совершаете покупку по ссылкам на нашем веб-сайте.
В этой статье мы обсудим стоимость установки водонагревателя, различные доступные типы водонагревателей и предупреждающие знаки, указывающие на неисправность системы.
Отзывы от команды This Old House Reviews Team 01.09.2022 00:00
Перейти к: Средняя стоимость установки водонагревателя | Бак против безбакового водонагревателя | Газ против электрического водонагревателя | Энергоэффективные водонагреватели | Факторы, которые следует учитывать | Признаки неисправного водонагревателя » вики полезно Выбор водонагревателя | Когда звонить сантехнику | Часто задаваемые вопросы
Чистая горячая вода стала комфортом почти в каждом доме. В то время как потребность в горячей воде в доме неизменна, способ ее нагрева не меняется, поскольку домовладельцам доступны различные резервуары и источники топлива.
Стоимость замены водонагревателя может варьироваться от 820 до 3500 долларов , согласно нашему исследованию. Эти цифры включают единицу и труд. Независимо от того, покупаете ли вы водонагреватель для нового дома или заменяете сломанный, важно понимать, какие типы водонагревателей доступны вам и сколько они стоят.
Тип водонагревателя, который вы хотите установить, сильно влияет на вашу цену. Например, баковый водонагреватель может стоить всего 820 долларов США, в то время как установка безбакового водонагревателя начинается примерно с 1200 долларов США . Работа по установке водонагревателя, как правило, стоит от 40 до 200 долларов в час для сантехника. Установка водонагревателя занимает от одного до трех часов.
Ниже представлена разбивка средней стоимости водонагревателя по размеру бака.
США| Water Heater Type | Average Installation Cost | Average Annual Cost | Lifespan | Efficiency Factor (EF) | |||
|---|---|---|---|---|---|---|---|
| Tank | $820–$1,290 | 250 долларов | 8–12 лет | .58% -. 60% | |||
| БЕЛЕСКИЙ | $ 1 200–3500 | $ 175 | 15–20 лет | . $500 (+venting) | $250 | 8–12 years | .58%–.60% |
| Electric | $700 (+venting) | $500 | 8–12 years | .92%– 0,95% | |||
| Солнечная энергия | 2 000–3 000 долл. США | $ 175 | 20 лет | 1,0% –1,1% | |||
| Косвенное | $ 1 500 | $ 355 | 15–20991 | . 3500 долл. США | $ 250 | 8–12 лет | 2,0% |
Водонагреватели с резервуаром для хранения являются популярным выбором для домовладельцев, постоянно поддерживающих и нагревающих галлоны воды. Водонагреватели устанавливаются вне поля зрения, часто в гараже, подвале или подсобном помещении. Для нагрева воды баковые водонагреватели обычно используют электричество или природный газ.
Водонагреватели с накопительным баком легче установить, чем их аналоги без бака, на это требуется около трех часов труда. Зарекомендовавшие себя как обычные водонагреватели, которые легко установить, нагреватели с накопительным баком дешевле, чем системы без бака, работая от 820–1290 долларов .
Несмотря на то, что обогреватели резервуаров являются более доступным вариантом, они менее энергоэффективны, поскольку они постоянно работают для поддержания желаемой температуры резервуара.
В результате эти резервуары имеют более высокие счета за коммунальные услуги и более короткий срок службы. Резервуарные водонагреватели используют 58–60% энергии для эффективного нагрева воды, и их срок службы составляет от восьми до 12 лет.
Проточные водонагреватели нагревают воду по мере необходимости. Система использует газовую горелку или электричество для нагрева водопроводной трубы, подавая воду по требованию. Они, как правило, обеспечивают лучшую экономию энергии, чем водонагреватели с резервуаром, поскольку водонагреватели без резервуара имеют коэффициент эффективности (EF) 0,9.2–0,94 %. Другими словами, они эффективно преобразуют 92–94% своей энергии в нагретую воду.
Как и накопительный бак для горячей воды, агрегат без бака можно хранить в подвале или подсобном помещении. Обогреватели без бака меньше, чем бак, и их также можно установить на стене ванной комнаты или спальни.
Безрезервуарные водонагреватели имеют более высокую начальную цену по сравнению с баковыми нагревателями и обходятся домовладельцам в сумму от 1200 до 3500 долларов США .
Более высокая стоимость является результатом более трудоемкой установки, поскольку для установки требуются новые газо- и водопроводные линии.
Для электрических безрезервуарных нагревателей необходимо установить новую электропроводку. Хотя установка безрезервуарных нагревателей менее доступна, чем традиционные модели, они более эффективны и потребляют меньше энергии, чем их аналоги. Кроме того, эти водонагреватели служат дольше, с типичным сроком службы около 20 лет.
Доступны газовые и электрические модели как для безбаковых, так и для резервуарных водонагревателей, каждая из которых предоставляет домовладельцам уникальные преимущества и недостатки.
Покупая один из этих водонагревателей, вы также выбираете между принудительной вентиляцией и прямой вентиляцией. Power Venting использует вентилятор для выталкивания отработанного воздуха из вашего дома. Этот вариант добавляет около $300–600 к цене водонагревателя.
В дополнение к этому у вас также будет дополнительный 300–500 долларов США для дополнительных электромонтажных и электрических работ. Прямая вентиляция, которая подает воздух для горения снаружи и выводит воздух непосредственно за пределы вашего дома, добавляет к вашему устройству около 500–1000 долларов США .
Купить и установить электрический бак дешевле, чем бензобак, а бытовой водонагреватель на 50 галлонов стоит около 500 долларов . Однако общая стоимость ежемесячной эксплуатации, как правило, выше, чем у газового обогревателя. Этот источник тепла считается более безопасным, чем газ, так как риск утечки или возгорания меньше.
Обратной стороной более экологичного электронагревателя является то, что если отключается электричество, отключается и горячая вода. Электрические водонагреватели имеют рейтинг EF примерно 0,9.0%–0,95% и средней продолжительностью жизни от восьми до 12 лет.
Газовые нагреватели стоят дороже по цене , около 700 долларов США за 50-галлонный бак. Однако эксплуатационные расходы этих обогревателей обходится дешевле, чем у электрической модели. Хотя природный газ более склонен к возгоранию или утечке, газовая модель обеспечивает горячую воду без электричества.
Самым большим недостатком газового водонагревателя является его вред для окружающей среды за счет выброса углекислого газа. Они также имеют более низкий рейтинг EF, что обеспечивает энергоэффективность на уровне 60–70 % и срок службы от 8 до 12 лет.
Подробнее : Путеводитель по гарантии на лучший водонагреватель
Если вы хотите заботиться об окружающей среде, обратите внимание на эти энергосберегающие водонагреватели.
Эти водонагреватели используют естественный солнечный свет для нагрева воды.
Система солнечного водонагревателя состоит из резервуара для хранения воды и солнечных коллекторов, которые вырабатывают тепло. Как правило, солнечный водонагреватель использует традиционный резервуар для воды на случай чрезвычайной ситуации.
Солнечные резервуары для воды можно разделить на два типа: активные системы и пассивные системы. Активная система использует насос для подачи воды в дом, а пассивная система использует естественную конвекцию для циркуляции воды по всему дому. Домовладельцы могут рассчитывать заплатить около 2000 долларов за пассивную систему и 3000 долларов за активную систему. Более высокая стоимость связана с большими трудозатратами и необходимостью в резервном водонагревателе.
Косвенные водонагреватели используют энергию существующей печи или котла для нагрева воды в баке. Для этого вода из котла циркулирует в змеевиках бака, нагревая воду внутри. Эта модель водонагревателя является энергоэффективной, полагаясь на тепло, создаваемое котлом или печью.
Хотя месячная цена косвенного водонагревателя низкая, первоначальная стоимость покупки и установки водонагревателя выше, чем у традиционных нагревателей, и составляет около 1500 долларов США .
Водонагреватели с гибридным тепловым насосом являются наиболее эффективными, но и самыми дорогими. Эти агрегаты используют тепло окружающего воздуха для производства горячей воды с помощью компрессора и змеевиков. Водонагреватели с гибридным тепловым насосом относительно велики и не идеальны для небольших помещений, так как им требуется расстояние в семь футов. В среднем эти устройства стоят от 1200 до 3500 долларов за установку и материалы.
При установке водонагревателя существует множество факторов, помимо самого водонагревателя. Прочтите эти типичные факторы ниже.
Например, если водонагреватель необходимо разместить в подвале или углу чердака, эти труднодоступные места могут увеличить стоимость установки.
Профессиональный установщик может использовать больше материалов для более сложных установок.
Преобразование типов топлива для вашего водонагревателя может быть более дорогостоящим. Например, для перехода с электричества на газ требуются новые газопроводы, которые могут добавить дополнительные 1500–2300 долларов США 9.0075 к установке.
Если у вас уже есть водонагреватель, обратите внимание на предупреждающие знаки (например, перечисленные ниже), указывающие на необходимость замены водонагревателя. Вы также можете предотвратить эти проблемы, поддерживая свою систему с помощью продуктов известных компаний, таких как Corro-Protec.
Подробнее: Как обслуживать водонагреватель
Выбирая водонагреватель для дома, помните о следующих факторах:
Например, если вы ищете водонагреватель на природном газе, убедитесь, что в вашем доме есть или может быть подключена линия природного газа.
Если водонагреватель испытывает какие-либо признаки ухудшения состояния или неожиданно ломается, рекомендуется вызвать специалиста.
Хотя вы можете выбрать замену водонагревателя в качестве одного из проектов по благоустройству дома, интенсивный труд и всесторонние знания по установке системы делают ремонт и замену водонагревателя более подходящей работой для сантехника.
