Мангал с топкой повышает производительность работы устройства и увеличивает скорость приготовления еды.
Топкой оснащают мангал по нескольким причинам:
Кирпичная топка и мангал являются элементами единого печного комплекса, которые размещают на летней кухне. Создание такой конструкции своими руками требует большого строительного опыта работы или привлечения специалистов.
Кирпичная конструкция будет иметь немалый вес, поэтому для нее потребуется фундамент. В выбранном месте необходимо вырыть котлован нужной глубины, утрамбовать на его дне слой песка, слой гравия и залить бетонным раствором. После полного застывания раствора выстилают рубероид для гидроизоляции будущей постройки.
Мангал из кирпича строят по принципу печи, поэтому заранее готовят чертеж сооружения и разрабатывают порядовку кирпичной кладки. Затем, закупают качественные материалы и приступают к строительству по чертежу. В качестве основного материала используется кирпич двух видов: огнеупорный шамотный (для топки, жаровни) и красный глиняный.
Первые два ряда конструкции выкладывают сплошным слоем кирпича (основы-цоколя).
В следующем ряду закладывают основу печи с топкой и контуров остальных элементов: мангал, стол. Затем устанавливают дверку зольника и решетку колосника. Следующие ряды заключаются в возведении стенок дровника и топки, объем которой зависит от размеров варочной поверхности. После устанавливается чугунная дверка топки и выкладывается перекрытие дровника (можно в виде арки, с использованием лекала) и ряд над установленной дверкой.
Следующим этапом является установка разъёмной варочной плиты в подготовленный кирпичный проем. Продолжается возведение стенки топки мангала из шамотного кирпича, формируется арка над жаровней. Затем выкладывают кирпичный дымоход мангала, параллельно ведутся работы по созданию столешницы рядом с плитой. Если проект предусматривает наличие мойки, то оставляют нужное для нее пространство.
Завершающим этапом строительства является подведение всех коммуникаций, установка мойки и кранов, очистка поверхности от строительной грязи и выполнение декоративных работ по украшению постройки.
Металлические конструкции жаровен, изготовленные своими руками, имеют ряд преимуществ по сравнению с кирпичными:
Такая модель мангала, сделанная своими руками, является универсальной. Многофункциональная конструкция мангала включает такие элементы:

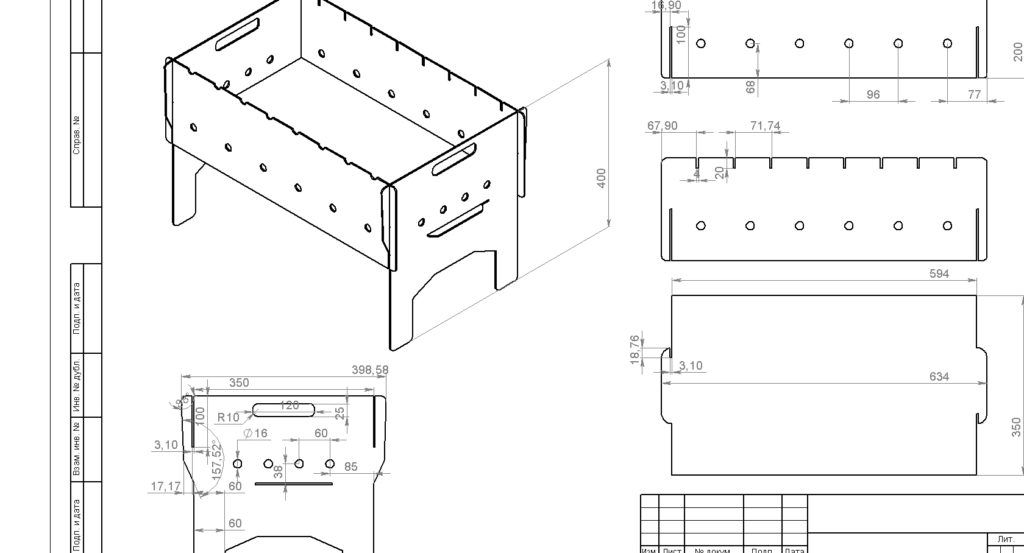

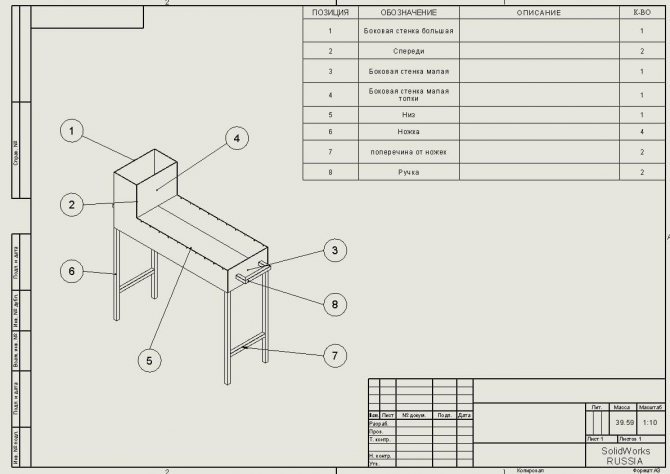

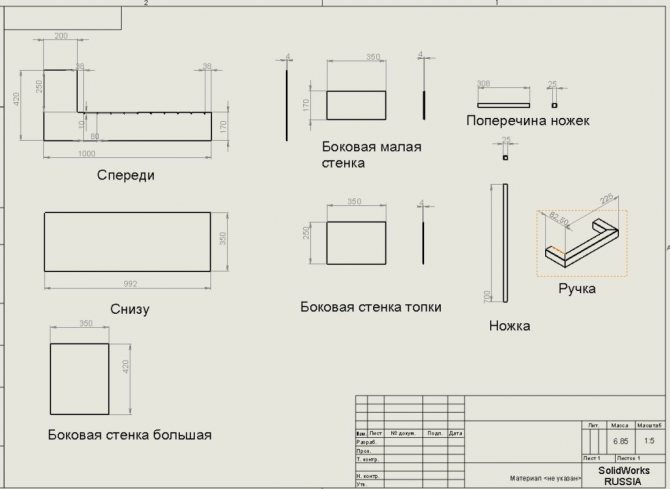

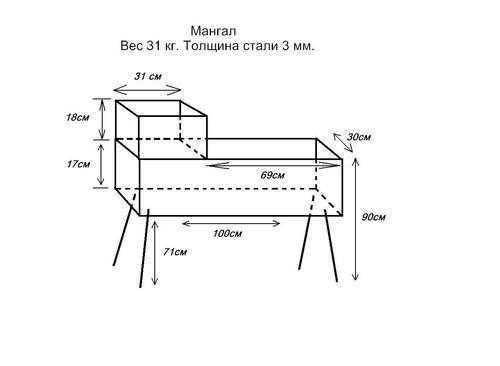

На данном этапе необходимо разработать точную схему конструкции и подготовить чертеж. Опираясь на полученные расчеты, заготавливают все необходимые материалы: листы стали, 4 ножки из трубы или уголка, дополнительные полоски нержавейки.

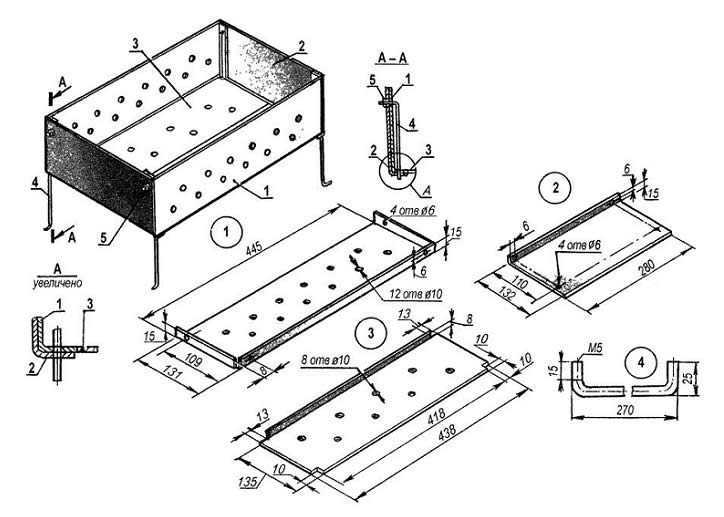

Для создания основного ящика мангала необходимо вырезать из листа стали толщиной 2 мм четыре стенки жаровни. Две стенки длиной от 85-100 см, шириной 20 см. Чем длиннее мангал, тем больше шампуров он вместит, но при этом потребуется большее количество угля для поддержания жара. Вырезают еще две поперечные стенки размером 40 см на 20 см и дно мангала.
В каждом листе для стенки своими руками делают нижние отверстия для продувания воздухом. После этого сваривают все подготовленные части в один прямоугольный ящик жаровни.
Ножки длиной 85 см обрезают из трубы, укрепляют между собой поперечными стальными вставками.
На концы двух ножек прикрепляют колеса, чтобы было удобно перемещать мангал. Дно между ними делают с хранилищем для дров в виде решетки из прутьев, расположенных достаточно часто. Для красоты все детали ножек и жаровни украшают фигурной ковкой: листиками винограда и лозой, завитушками или тематическим узором.
Съемная квадратная топка собирается из четырёх стальных квадратов размером 40 см на 30 см. На дно ящика крепится решетка колосника.В крайнюю стенку топки встраивают дверцу на засове, тогда топливо можно добавлять прямо во время приготовления еды.
В комплекте с ящиком топки изготавливают варочную поверхность, ее размещают прямо над топкой, поэтому казан получает максимум тепла. Чтобы ее сделать своими руками, необходимо в середине металлического квадрата размером 40 см х 40 см вырезать круг по размерам вашего казана и отшлифовать обрезанные края. Для более надежной фиксации к поверхности по углам крепят уголки, которые будут удерживать конструкцию на месте.
Еще одной удобной деталью топки является крыша с дымоотводом. Она нужна для того, чтобы дым от горения дров не дул в лицо тому, кто занимается приготовлением пищи, а уходил по трубе наверх. Крышу изготавливают по чертежу из квадрата металла 40 см на 40 см, в середине которого вырезают круг чуть меньшего диаметра, чем труба. Затем эти детали сваривают и делают по углам фиксаторы для ящика, в который они вставляются.
Дополнительно к ящику мангала приваривают держатель для сковороды, который представляет собой металлический прут, скованный в окружность по размеру посуды. Обычно его крепят на вертикальную петлю, так что в любой момент держатель можно либо снять, либо отодвинуть в сторону.
Чтобы готовить продукты как на гриле, можно сделать решетку из толстой проволоки и добавить на стенки мангала для ее поддержки уголки. Также можно сделать боковые поверхности (на которые ставят шампуры, казанок или посуду), вертел над жаровней (для приготовления больших кусков мяса).
Чтобы приготовить самые разные блюда, сегодня применяют специальную садовую печь. Она оборудована казаном, в котором можно готовить плов, долму, шурпу и так далее.
Топка такой печки отличается особой конструкцией, позволяющей равномерно прогревать посуду. Обыкновенная плита не может создать такой эффект.
Печь для казана изготавливается в нескольких вариантах:
Тем, кто впервые решил создать такую конструкцию, можно посоветовать начинать сборку с самой простой схемы. Только опытный мастер сможет создать сложный проект. Рассмотрим более детально как самому сложить мангал с казаном.
Содержание
Самостоятельно очень легко изготовить казан-мангал неразборного типа.
Прежде чем начинать работу, необходимо разработать свой мини-проект.
Короб мангала сваривается, из специальной жаростойкой стали. Толщина листа должна быть не меньше 3 мм. Получается надежная и прочная конструкция. Срок ее эксплуатации достигает нескольких лет.
На такой универсальной конструкции помещается сразу десять шампуров. Можно установить решетку, чтобы одновременно поместился казан и другие емкости.
Чтобы во время приготовления пищи исключить запах дыма, к мангалу приваривается дымоходная труба.
Крышка, закрывающая казан, защищает посуду от пламени и загрязнения копотью. Кастрюли и сковородки не будут испорчены.
На решетку можно устанавливать емкости, разных размеров.
Для изготовления дымоотвода применяется оцинкованная труба. В случае необходимости она легко снимается.
Сначала сваривается стальной короб, служащий основанием. После чего к его краю приваривается, изготовленная печь.
Специально для казана, внутри печи, предварительно вырезается отверстие. Крышка, закрывающая печь, изготавливается из оставшегося стального круга. На ней легко поместится сковородка или большая кастрюля.
Крышка не должна проваливаться. Ее размеры делаются в соответствии с габаритами основы печи. Прилегание должно быть очень плотным.
В боковой поверхности печи делается отверстие. К нему приваривается небольшой отрезок трубы. Впоследствии он будет играть роль основания, к которому будет подключаться оцинкованный дымоотвод.
Чтобы создать ножки можно воспользоваться профильной трубой, напоминающей букву Н, имеющей две перемычки.
Ножки можно приварить к самому мангалу. Чтобы было более удобно пользоваться конструкцией, их можно изготовить съемными.
Чтобы мангал был более устойчивым, к опорам привариваются плоские квадраты.
Чтобы воздух свободно поступал в мангал, в боковых стенках делается несколько отверстий. Для каждого шампура вырезаются специальные небольшие углубления.
Показанная конструкция состоит из нескольких деталей:
Все детали должны быть металлическими и соединяться сварным способом. Стержни также изготавливаются из металла. Чтобы увеличить их надежность, они вставляются в деревянную ручку.
Для изготовления решетки применяют металлическую проволоку. Для повышения прочности, ее края усиливают кантом.
Движение захватов по стержню должно быть абсолютно свободным. Фиксация в нужном положении, выполняется обычными болтами.
Порядовка такой печи немного сложнее. Для подобной тяжелой конструкции заливается фундамент, толщиной 40–50 см. В качестве изолятора используют рулонный рубероид. Изделие оборудовано отдельной топкой и варочной плитой.
На нее свободно можно установить котел и другую посуду.
Главной особенностью такой конструкции, считается наличие крыши, закрывающей, район казана. Она дает возможность хозяйке готовить пищу, независимо от погоды. Пыль никогда не будет попадать в готовое блюдо. Такую печку можно установить прямо на улице, или непосредственно в беседке.
Показанный эскиз топки модуля, не отличается большой трудоемкостью. Однако его выкладку лучше выполнить аналогично технологии, описанной для создания мини-печь. Шамотный кирпич придаст ей цилиндрическую форму.
Благодаря круглой поверхности, топка равномерно нагревает поверхность всего котелка. Она может применяться как тандыр.
Внутренняя поверхность барбекю футеруется специальным огнеупорным кирпичом. Делается специальный выступ, где будет находиться жаровня. Конструкция решетки, для установки колосника, изготавливается съемной. Фиксация дверцы выполняется обычной металлической проволокой. Для выкладки арочного свода, изготавливают деревянный шаблон.
При помощи металлических уголков формируется прямоугольный проём.
Чтобы не заниматься самостоятельным изготовлением такого мангала, намного проще, приобрести его в магазине. Он будет оборудован специальной подставкой, куда можно будет ставить чугунный казан.
Сегодня на рынке предлагается большой ассортимент самых разных конструкций.
Мангал, имеющий круглую форму, позволит установить большой казан. Прямоугольные конструкции не предназначены для установки круглого изделия.
Магазинные конструкции легко разбираются. Их можно хранить на своем дачном участке, а на зиму занести в домой или другое помещение. Печь может топиться дровами или газом.
Намного сложнее изготовить аутентичный мангал для казана. Однако блюда, приготовленные на нём, будут намного вкуснее.
