Арбалет своими руками

  Изготавливаем стильный арбалет своими руками, используя подручные материалы.

  Арбалет не только оружие для охоты и спорта, но облагораживание и украшение любого интерьера. Таким образом, вы получите не только удовлетворение от радости творчества, но и обретете для своего дома полезную вещицу. Руководствуясь нашими советами, в домашней мастерской средней оснащенности, с использованием подручных материалов или недорогих заготовок из отдела «Сделай сам» вы сможете изготовить мощный арбалет, по своим характеристикам мало отличающийся от заводских моделей.

  Характеристики предлагаемой модели арбалета:

– длина – 800 мм;

– ширина – 800 мм;

– сила натяжения дуг – 20-30кг;

– вес стрелы –15-40 г;

– вес арбалета – до 3 кг;

– усилие на спуске – 300-400 г;

– прицельная дальность выстрела – до 60м.

  Мы предлагаем вашему вниманию простейшую конструкцию арбалета, которую мастера метательного оружия разработали в конце XII века и можете быть совершенно спокойны – арбалет изготовленный по старинным чертежам, своей убойной силой ничуть не уступает современным заводским моделям.Лук для арбалета как сделать: Арбалет своими руками

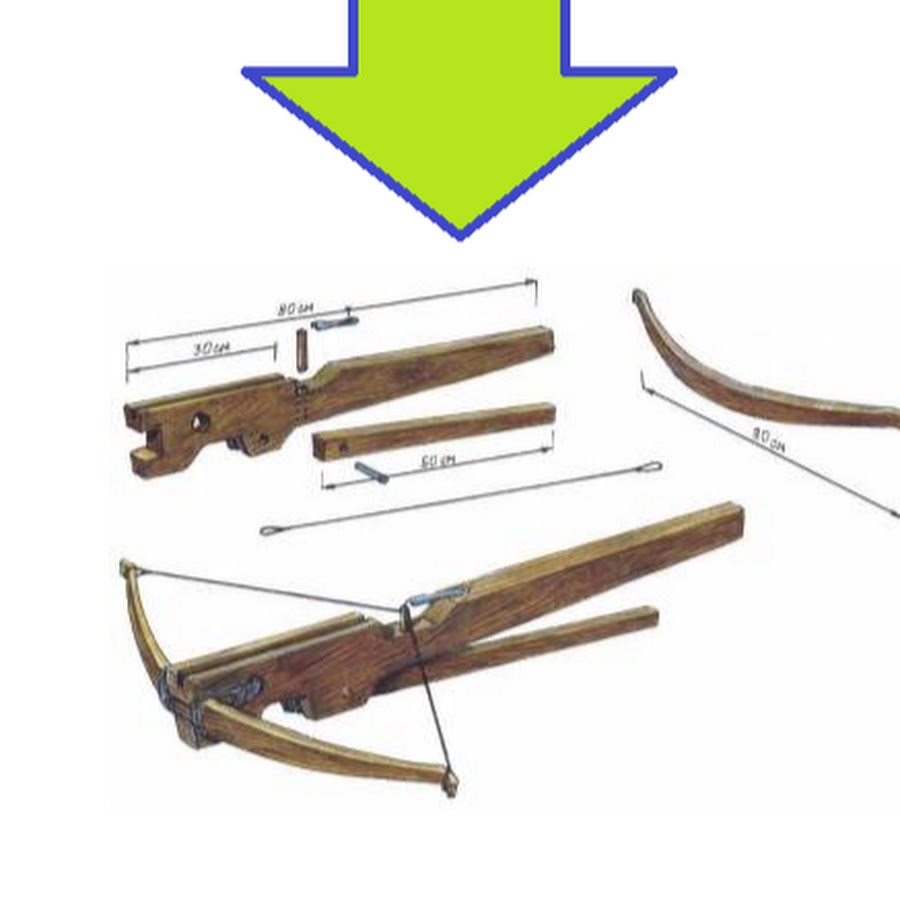

Схема предлагаемого нами арбалета вполне доходчиво разместилась на одной картинке:

  Ложе – это основная деталь арбалета, так как на него крепятся все элементы будущего оружия. Для изготовления ложа мы выбираем прочную твердую древесину – дуб, ясень, клен или бук, стараемся выбирать брусок без сучков и трещин – не стоит усложнять себе задачу, кроме того – бессучковая древесина гораздо прочнее. Сырое дерево необходимо высушить в темном и теплом, хорошо проветриваемом месте.

  Рисуем на заготовке эскиз ложа, выпиливаем, стамеской вырезаем канавку в которую укладывается стрела, обрабатываем напильником и отшлифовываем наждачной бумагой. Дрелью сверлим отверстия для закрепления рабочих механизмов оружия. Если у вас есть художественный дар, можно вырезать на ложе орнамент. Первичная обработка морилкой произвести по окончании отделочных и художественных работ, затем накладывается первый слой лака.

  Как мы видим, почти все детали и механизмы арбалета выполнены из дерева, исключение составляют лишь металлический шплинт, соединяющий ложе арбалета и пусковой механизм и стальная пластинка для зацепления тетивы и естественно сама тетива, в нашем случае изготовленная из высокопрочных полимерных нитей.Лук для арбалета как сделать: Арбалет своими руками Дугу можно изогнуть посредством металлических шаблонов и струбцин, с предварительным размачиванием древесины. Впрочем, дугу можно изготовить из многослойного шпона и даже рессоры от легкового автомобиля, но в этом случае, арбалет получится несколько тяжелее и придется делать противовес в прикладе. Однако, если вам нужно более мощное и надежное оружие, например для охоты – это не покажется столь сложной задачей.

  Лук к ложу арбалета крепится очень просто – это хорошо видно на рисунке и не нужно ничего усложнять. Данная система используется на протяжении 8 веков и полностью себя оправдала! Ножовкой аккуратно выпиливаем в ложе выемку, подравниваем стамеской или напильником, высверливаем отверстия, накладываем лук и стягиваем прочным шпагатом. Возможно, изготовить пазы в ложе будет затруднительно, однако, дисковая пила стоит не так дорого, причем она всегда пригодится в хозяйстве, а с ее помощью, можно выпилить все, что угодно! Для добротного деревянного бруса толщиной 50 мм, паз 1х1см, конечно же не будет ослаблением конструкции.Лук для арбалета как сделать: Арбалет своими руками

  Таким образом, мы с вами проигнорировали современные технологии и сконструировали средневековый арбалет. Конечно, дальность полета стрелы будет уступать современным «навороченным» моделям луков и арбалетов, для изготовления которых использовались чуть ли не космические технологии, поэтому и оптический прицел нам вовсе ни к чему. Но со своим арбалетом, мы сможем охотиться на мелкого зверя и птицу. А если вас не удовлетворяет примитивный внешний вид – приложите фантазию украсьте свой арбалет орнаментом, вырежьте на ложе барельефы, покройте морилкой и лаком и он превратится в настоящий шедевр оружейного мастерства! Если у вас под рукой есть деревянный брус с красивой текстурой – это поможет создать красивое изделие.

  Для изготовления мощного современного арбалета, нужны подробнейшие чертежи, масса разнообразных дорогостоящих материалов и сложнейшее современное оборудование для точнейшей подгонки деталей. Однако, вы, используя лишь то, что оказалось под рукой, создали свое собственное творение, которым можете по праву гордиться!

  Качественная арбалетная стрела, или как ее называют охотники и спортсмены – болт, определеяет столь важные для арбалета характеристики, как начальная скорость полета, прицельная дальность, дальность полета, точность и кучность попадания в мишень, для чего собственно, мы и изготавливали наш арбалет!

  Оптимальные тактико-технические характеристики стрелы для арбалета:

– длина – 300-400 мм;

– диаметр – 6-9 мм;

– оперенье – 3-4 пера;

– длина оперенья – 50-70 мм;

– высота пера – 10-12 мм;

– масса стрелы – 15-40 г.Лук для арбалета как сделать: Арбалет своими руками

  Естественно, нужно заготавливать сразу несколько стрел (5-6 штук) и стараться, чтобы они получились одинаковыми во всех параметрах – так вам будет легче пристреливать своё оружие. Арбалетные стрелы (болты) должны быть жесткими и прочными – арбалет передает стреле до 70% энергии и хрупкое, плохо сбалансированное изделие разломается при спуске тетивы или попадании в мишень. Стрела должна быть цилиндрической формы и как можно короче (до 400мм) так как чем больше длина, тем больше турбулентность воздушного потока и поглощение энергии полета, что влияет на летные качества стрелы.

  Для изготовления древка стрелы (болта) советуем использовать прямоволоконный штапик – грани обстругиваются рубаночком, затем вставляют в дрель и пропускают через плашку подходящего диаметра. Далее, стрела шлифуется наждачной бумагой, покрывается лаком, а лучше – воском, так как обработанная этим веществом древесина может «дышать» и дольше сохраняется. Наконечники для стрел бывают двух типов: колпачковые и врезные: первый – насаживается как колпачок на древко стрелы.Лук для арбалета как сделать: Арбалет своими руками Второй – на торце делается пропил в него вставляется наконечник, затем пропил обматывается медной проволокой или шпагатом.

  Оперение стрелы играет важную роль для ее устойчивого поведения при полете, меткости и кучности попаданий в мишень. Оперение может быть изготовлено из различных материалов, в различных количествах перьев на стреле и способу крепления к древку. Изготавливается оперение для арбалета из – жесткого пластика (самый эффективный материал), синтетики, картона, перьев птиц и пр.

  Ваш арбалет готов к стрельбе!

Плечи для арбалета из стеклопластиковой арматуры

Изготовление самодельного лука с плечами из композитной арматуры

Отдых на природе с друзьями можно разнообразить не только посиделками у костра. наваристой ухой и игрой на гитаре, но и увлекательной стрельбой из холодного метательного оружия, либо пневматики. Если у вас нет пневматического ружья. или не хватает средств на покупку хорошего лука.Лук для арбалета как сделать: Арбалет своими руками либо арбалета. не беда – все можно сделать своими руками. В сегодняшней статье мы рассмотрим, как можно сделать разборный лук с плечами из упругой композитной арматуры. Подобный композитный лук довольно прост в изготовлении, но вместе с тем, он имеет неплохую мощность для игровой стрельбы по мишеням. Автор данной конструкции в своих пояснениях утверждает, что при замере силы натяжения тетивы, у него получился результат в 12 кгс. Это для лука, предназначенного для стрельбы по мишеням на отдыхе, очень даже неплохо.

Мощный лук. который может завалить кабанчика, нам не нужен. Во-первых, вам надают за это по шапке блюстители закона, во-вторых, мы ведь не на охоту приехали, а просто отдохнуть на природе, попутно развлекаясь стрельбой из лука. Ну и, в-третьих, вы запаритесь стрелять из мощного лука, по причине обычной усталости мышц. Сделаете с десяток выстрелов, и плюнете на это тяжелое занятие, решив, что удочка для вас все-таки предпочтительнее, чем стрельба из лука. Ну, а из более легкого варианта лука, стрельба по мишеням будет лишь сплошным удовольствием.Лук для арбалета как сделать: Арбалет своими руками

Из такого самодельного разборного лука, можно легко вести прицельную стрельбу по мишеням на расстоянии до тридцати метров. Ну а больше нам и не надо.

Технология изготовления лука с плечами из композитных материалов

Итак, для изготовления лука, нам необходимо приобрести несколько кусков композитной пластиковой арматуры диаметров восемь миллиметров. Сначала сделаем плечи лука. Для одного плеча необходимо отпилить три отрезка арматуры. Два отрезка длиной пятьдесят сантиметров, и один – длиной семьдесят сантиметров. Эти отрезки композитной арматуры мы соединяем, вместе, путем плотной их обмотки синтетической нитью, причем, длинный отрезок должен находиться посередине.

После того, как вы обмотаете арматуру нитью по всей длине, пропитайте обмотку эпоксидным клеем и оденьте сверху термоусадочную трубку. Строительным феном усадите трубку. Теперь вы получили прочное плечо лука из трех кусков упругого пластика.

Теперь необходимо эти плечи поместить в металлический блок, с помощью которого мы прикрепим их к рукояти лука.Лук для арбалета как сделать: Арбалет своими руками

Металлический блок можно сделать из куска профильной трубы размер, которой составляет 20 на 25 мм, и длина 20 см. Режем трубу болгаркой вдоль на две половинки. В середине делаем пропилы и складываем коробочку.

Сверлим два отверстия в блоке и, вставив в него конец плеча, стягиваем при помощи болта с гайкой. Обматываем изолентой, чтобы придать профильному блоку более эстетичный вид. На конце плеча необходимо сделать небольшое утолщение, для крепления тетивы. Наматываем слой проволоки, отступив от края плеча полтора сантиметра. Оборачиваем конец плеча изолентой. Получится выступ, который помешает тетиве соскользнуть с плеча при натягивании лука.

После того, как оба плеча будут готовы, можно начать изготавливать рукоять лука. Ее, автор данной конструкции лука, сделал из толстой фанеры. Необходимо склеить вместе два плитки фанеры толщиной двадцать сантиметров. Затем нарисовать шаблон рукояти и выпилить ее электролобзиком. Обработать рукоять вы можете по своему усмотрению, главное не забудьте выпилить полочку для стрелы.Лук для арбалета как сделать: Арбалет своими руками

После окончательной обработки и шлифовки, рукоять можно покрасить.

Далее на концах рукояти необходимо просверлить два отверстия. Одно отверстие должно быть сквозным, другое глухим. Все, можно собирать лук. Прикручиваем плечи к рукояти с помощью мебельных болтов. Глухое отверстие в рукояти предназначено для конца болта, которым мы стянули блок крепления плеча.

В качестве тетивы автор использовал мягкий металлический тросик диаметром в один миллиметр. На концах тросика сделаны петли с помощью специальных зажимов, которые можно купить там же где и тросик.

На середину тетивы можно одеть тонкую термоусадочную трубку, чтобы предотвратить повреждение пальцев при выстреле из лука. В общем-то, на этом наша работа по изготовлению лука с плечами из композитной арматуры, закончена. Осталось сделать стрелы.

Как быстро сделать стрелу для лука

Стрелы для игровой стрельбы делаются еще проще. Берется обычный оконный штапик и вставляется одним концом в электродрель.Лук для арбалета как сделать: Арбалет своими руками В тисках закрепим токарную плашку нужного диаметра. Включаем дрель и прогоняем штапик через плашку. У нас должно получиться идеально ровное древко для стрелы. Конец древка заостряем и обмакиваем в эпоксидный клей, или мебельный лак. Такой наконечник после высыхания легко может пробить пластиковую бутылку или воткнуться в дерево. Осталось сделать оперение. используя обычный скотч. Два кусочка скотча склеиваем вместе, вложив в середину конец стрелы. Вырезаем ножницами необходимую конфигурацию оперения. На торце стрелы делаем небольшую прорезь для тетивы. Все, можно проводить первые испытания по стрельбе из нашего самодельного лука.

Кстати, для изготовления плеч лука, можно, наверное, использовать не, только, пластиковую арматуру, но и проволоку из упругой стали. Хотя, в этом случае, мне кажется, рукоять для такого лука должна быть металлической, и, соответственно, крепление к ней плеч, будет иным. Об этом стоит подумать на досуге. Удачи, дорогие друзья!

Статья является рерайтом.Лук для арбалета как сделать: Арбалет своими руками Фотографии взяты с сайта http://usamodelkina.ru/

Как самому сделать лук из стеклопластика

Лук из стеклопластика

Итак, лук — оружие для метания стрел, одно из самых древних, впервые появился еще в 17 в. до н.э. Основной характеристикой для его основных частей является упругость. Для чего подойдет любой материал, способный выдержать значительную нагрузку при изгибе и мгновенно распрямляться, когда эта нагрузка исчезает. Эта могут быть определенные сорта дерева, металла или пластика.

Металл — сложен в обработке. Да и в истории подобное не встречается. Но в Клубе были примеры использования коротких луков из лезвий спортивных рапир.

Дерево, удовлетворяющее всем требованиям, достать в городе очень сложно, а то, что доступно требует длительной и сложной предварительной подготовки, что отнимает много времени и сил. Можно, правда, использовать лыжи (такое уже было, кстати, неплохо получается) или крупный сухой бамбук. Из пиломатериалов ничего хорошего не получится.Лук для арбалета как сделать: Арбалет своими руками Но даже если вам удастся найти хорошую природную заготовку, например ольху, ива, ясень, раньше чем через год нормальный лук все равно не получится. Секреты производства настоящих луков в точности нам неизвестны, но вот кое-что. Сначала нужно около 2-4 лет сушить заготовку в коре, в тени в сухом месте. Потом каким-то образом ее вымачивают и опять сушат, но уже в специальной форме. А уже потом только обрабатывают и покрывают специальным лаком.

А вот пластик, такой как стеклотекстолит, на мой взгляд, идеально подходящий для луков материал (простой текстолит со временем размягчается и теряет упругость). Был бы очень признателен за совет о каком-нибудь другом материале с подобными свойствами, если вдруг кто знает.

Но вне зависимости от используемых материалов структура лука остается единой для всех.

На мой взгляд, эффективней сделать композитный (составной), лук, то есть состоящий из нескольких частей — основы (базы) и двух плеч. При этом для плеч используется упругий материал, основа может быть из любого прочного желательно легкого в обработке материала.Лук для арбалета как сделать: Арбалет своими руками Крепление плеч к основе может быть различным, в зависимости от ситуации.

б) Жесткий. Увеличивает силу лука, но спуск тетивы при этом становится жестким, происходит удар, так как даже в момент распрямления тетивы плечи все еще находятся в довольно сильном напряжении. Такую схему можно использовать если материл у плеч слишком мягкий и при прямом варианте крепления не дает нужной мощности.

в) Мягкий. Рекомендую для луков длиной менее 1,3 метра. При хорошо подобранных материалах и размерах — оптимальный вариант. Лук получается достаточно сильный и в отличие от варианта б спуск происходит мягко.

Так как нагрузка при натяжении на плечи распределяется неравномерно, то ближе к середине деформация выше.

Поэтому существует определенный риск перелома плеча у снования, следовательно, при использовании жесткой основы такой риск выше. Этого можно избежать, сделав плечо в опасном месте шире или усилив его при помощи накладок с внутренней стороны.

Еще один немаловажный момент — полочка, направляющая стрелу.Лук для арбалета как сделать: Арбалет своими руками Она должна находиться в центре лука. чтобы стрела не отклонялась в сторону.

Лук из стеклопластиковой арматуры

Лук из стекловолоконной арматуры — Стекловолоконная (или же стеклопластиковая) арматура имеет отличные показатели прочности, что мне очень.

Лук из стеклопластиковой арматуры — переделал лук. заузил плечи в нужных местах для того чтобы получился изгиб. до этого плечи были как есть.

Самодельный лук из стеклопластиковой арматуры. Как сделать лук.

Лук из стекловолоконной арматуры. Fiberglass bow. — Лук из стеклопластиковой арматуры.

Лук для стрельбы из стеклопластиковой арматуры своими руками — ООО “Армпласт . Мы производим композитную арматуру и оборудование для ее выпуска уже 8 лет! Наш сайт: www.arm-plas.

youtube.com/v/MvKJxTCXqxg» type=»application/x-shockwave-flash» wmode=»transparent»/>

Как сделать ЛУК ИЗ СТЕКЛОПЛАСТИКА. — Дёшево и просто изготовить лук из стеклопластиковой арматуры и термоусаживаемых трубок в домашних условиях.

Как сделать блочный лук часть 3 плечи How to make a bow block (MrFixit) — Всем привет. Сегодня мы будет желать то от чего зависит сила выстрела лука. Это — Плечи. Плечи я буду делать.

Лук из стеклопластиковой арматуры 2. Стрельба из него. — Стрельба из самодельного лука.

Как сделать простой, но очень мощный лук How to make a simple but powerful bow (MrFixit) — Всем привет сегодня я придумал как можно сделать очень мощный лук.Лук для арбалета как сделать: Арбалет своими руками но при этом его изготовление очень прост.

лук из арматуры и рукояти из вишни — сделал лук из стеклопластиковой арматуры, толщина 10. рукоять сделал тоже из описания в интернете. лук еще.

Мини арбалет из пластиковой арматуры — На этот раз я решил попробовать сделать мини арбалет из пластиковой арматуры. Данный вид арматуры начал.

арбалет из стеклопластиковой арматуры — сделал арбалет.и пострелял в стену. стрела убилась.

Самодельный лук — Рекурсивный лук.сделанный из дерева и стеклопластиковой арматуры,закреплённый на хомуты.

Композитний лук | Composite bow — Посилання на креслення рукояті http://vk.com/diy_show?z=photo-99162041_39874%2Falbum-99162041_00%2Frev Долучайтесь до груп в соц.

Лук из арматуры

Лук из арматуры (часть 2) — Лук доработанный. Сила натяжения 15кг.Лук для арбалета как сделать: Арбалет своими руками

Как сделать блочный лук — Как Сделать блочный лук! В этом ролике я расскажу, как сделать простой блочный лук при этом не имея труднодо.

Блочный арбалет своими руками. Тест плеч из стеклоарматуры/Homemade crossbow.Fiberglass limbs test. — Пробивная способность арбалета с плечами из стеклопластиковой арматуры.

Обзор на самодельный лук — Пружинно-плечневой лук Мой ВК http://vk.com/nemo_v_okeane Музыка Sober.I – Дорогая наш сын никодим. (Cover) Музыка Sober.I –.

Лук — Моя партнерка http://join.air.io/IgarTsupera ПІДКЛЮЧИСЬ. В цьому відео я покажу вам як зробити простий розкладний лук.

More Лук из стеклопластиковой арматуры

Источники: http://sekach.ru/kompozitnyj-luk, http://archery161.ru/publ/vse_ob_lukakh/samodelnyj_luk/kak_samomu_sdelat_luk_iz_stekloplastika/25-1-0-155, http://www.siamanswer.com/%E0%B8%94%E0%B8%B9%E0%B8%84%E0%B8%A5%E0%B8%B4%E0%B8%9B/%D0%9B%D1%83%D0%BA-%D0%B8%D0%B7-%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%BE%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D0%BE%D0%B9-%D0%B0%D1%80%D0%BC%D0%B0%D1%82%D1%83%D1%80%D1%8B/-2wrvbzCQXk

Комментарии: 3

Узнаем как изготовить арбалет своими руками в домашних условиях

Сейчас стало модным охотиться с луком и арбалетом.Лук для арбалета как сделать: Арбалет своими руками Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А самодельный арбалет может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

  • лук;

  • ложе;

  • спусковой механизм;

  • тетива;

  • в некоторых современных моделях присутствуют блоки на концах лука.Лук для арбалета как сделать: Арбалет своими руками

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

  • дуб;

  • ясень;

  • акацию;

  • клён;

  • тополь.

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года.Лук для арбалета как сделать: Арбалет своими руками Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях.Лук для арбалета как сделать: Арбалет своими руками Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы.Лук для арбалета как сделать: Арбалет своими руками Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый простой механизм — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка.Лук для арбалета как сделать: Арбалет своими руками В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, как сделать арбалет своими руками. Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным.Лук для арбалета как сделать: Арбалет своими руками Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В эпоксидном клее должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков.Лук для арбалета как сделать: Арбалет своими руками Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является стальной трос, только он способен выдержать огромное резкое давление при выстреле.Лук для арбалета как сделать: Арбалет своими руками В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают капроновую нить. Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность.Лук для арбалета как сделать: Арбалет своими руками Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Конкурс на создание самодельного арбалета объявил ИНТЕРЛОПЕР


Нам известно много примеров, когда даже люди без профильного образования создавали практически действующие модели арбалетов очень неплохого качества, но афишировать свою деятельность они просто не могут, так как для легализации такой конструкции нужно ее сертифицировать.Лук для арбалета как сделать: Арбалет своими руками Частнику это сложно, а ИНТЕРЛОПЕР это сделает. Готовая модель — тоже готовый проект. Но можно даже и не создавать действующий макет.

Некоторые предпочитают делать действующий макет чем рисовать чертежи.

Всем нам известно, что в России огромное количество квалифицированных инженерных кадров, которые, возможно, вполне могут с использованием современного программного обеспечения, или приемами обычной традиционной начертательной геометрии и сопромата, произвести оригинальный расчет блочно-рычажной системы высокой эффективности.

Мы совершенно уверены, что создать арбалет со скоростью вылета (стандартного болта весом в 400 гран) более 150 метров в секунду при усилии натяжения не более 150 фунтов — вполне решаемая задача даже с использованием уже существующих устройств.Лук для арбалета как сделать: Арбалет своими руками В проектируемых это, наверняка, можно сделать на разрешенном в России усилии до 43 кгс. Как говорил Архимед — все дело в точке опоры.

Руководство компании ИНТЕРЛОПЕР пока еще обдумывает условия других, последующих конкурсов, которые компания объявит в недалеком будущем со строгими правилами и большим призовым фондом на создание моделей с определенными тактико-техническими характеристиками, но уже сегодня фирма выступила с бессрочной инициативой, касающейся охотничьих (промысловых) арбалетов в общем смысле этого понятия.



ИНТЕРЛОПЕР выпускает свои собственные превосходные блочные охотничьи арбалеты Тактик и Скальд, которые по параметрам уступают только всемирноизвестным арбалетам Барнетт. Но в компании уверены, что в России существуют энтузиасты, которые могут создать и более эффективную линейку метательного оружия, которую компания готова поставить на поточное производство. Однако, по данному поводу условия сотрудничества с авторами будут отдельными.Лук для арбалета как сделать: Арбалет своими руками

Этим же конкурсом компания хочет поддержать энтузиастов самостоятельного конструирования охотничьих арбалетов в России, не выдвигая определенных тактических характеристик. Официальное сообщение компании выглядит следующим образом:


***



ПРИЗ 1000 ДОЛЛАРОВ

«Компания Интерлопер всегда старается шагать в ногу с прогрессом и включать самые совершенные технологии в арбалеты и луки своей линейки. Наша страна была всегда богата изобретателями и конструкторами. Мы решили ообъединить эти два факта и объявить конкурс на проект сверхлегкого суперкомпактного складного арбалета с призом победителю в 1000 долларов США.

Блочная или рекурсивная конструкция арбалета, складные плечи. Идея и реализация должна быть создана вами, плагиат не допускается. Арбалет должен соответствовать отраслевым стандартам (совместимость с распространенными стрелами, использование упругих дуг в качестве рабочих элементов, возможность установки предохранителя, прицельной планки и кивера, удовлетворительные проектные ТТХ).Лук для арбалета как сделать: Арбалет своими руками Предпочтительны проекты позволяющие провести быструю сборку и приведение в готовность к стрельбе.

Приз автору самой удачной конструкции — 1000 долларов США и реализация его идеи в серийном изделии которым будут пользоваться тысячи спортсменов и охотников! Также, мы не исключаем возможности продолжения сотрудничества с талантливым конструктором. Срок проведения конкурса неограничен.

Идеи на конкурс принимаются в виде изображений в форматах jpg\tiff\png и по необходимости дополнительной документации к проекту в любом популярном текстовом формате. Адрес для работ — [email protected]»

***




То, что существующие сегодня арбалеты могут легко преодолеть планку скорости вылета болта (стрелы весом в 400 гран (26 грамм)) в 150 метров в секунду — это понятно всем, и это на стандартных арбалетах произойдет уже в этом году сразу у нескольких производителей. Но при этом производителям хотелось бы удержаться в параметрах 150 фунтового натяжения и 150 кк кинетической энергии, а не вылазить на сегодняшние рпеальные 185.Лук для арбалета как сделать: Арбалет своими руками

В принципе, некоторые решают эту проблему укорачивая размер и уменьшая вес болта до 18-20 дюймов и снижая его вес до 300 гран, что позволяет даже рекурсивным арбалетам достигать скоростей в 350 футов в секунду.



Некоторые придают блокам такую форму, чтобы выступ блока (а значит, и отведения тетивы в наибольший размах) в максимально-поворотной фазе был максимальным, — тем самым они сокращают размеры плеч арбалета, увеличивают базу рычага.

Некоторые увеличивают блоки, делая их по размерам сравнимыми с лучными, которые на втрое меньшем усилии достигают таких же скоростей что и арбалеты.Лук для арбалета как сделать: Арбалет своими руками То есть — просто примени лучный блок и получишь новый арбалет с весьма высокими показателями.

Некоторые увеличивают размах плеч и улучшают их гибкостно-прочностные характеристики, увеличивая вытяг лука арбалета, оставаясь с традиционными блоками, идя по пути не увеличения эффективности блока, а по пути — тяни больше и дальше.

Несомненно, что применив все четыре основные приема можно даже не изменяя принципиально саму схему блочного арбалета, достичь очень высоких характеристик, которые побьют все мировые достижения. Кто-то применяет обратную схему разворота плеч, сокращая вытяг и габариты арбалета, кто-то даже саму схему расположения тросов и тетивы, добавляя вторую пару блоков. Но на самом деле ничего этого от участников данного конкурса не требуется. Мы не думаем, что вы за 1000 долларов будете создавать самый лучший в мире арбалет. Ведь до этого нужно будет сделать еще не мало.

Одной идеи для создания хорошего арбалета мало.Лук для арбалета как сделать: Арбалет своими руками И во всех плюсах нужно идти на компромис с сопутствующими им минусами. Больше блок и выше его ажурность — меньше его практическая устойчивость (прочность) и выше затраты на производство. У хорошего арбалета блоки цельнофрезерованные, что составляет половину его цены, чем проще блок — тем дешевле арбалет. Больше и гибче плечи — новые материалы и новые технологии увеличат стоимость тоже примерно на 30% и заставят применять современные материалы, а может быть, и создавать собственный. Габариты плеч и размер самого арбалета, как и вес болта также имеют свое принципиальное значение и для его ношения и для поражающего воздействия — арбалет должен быть совместим с массовыми болтами производителей. Массогабаритные характеристики имеют огромное значение для «народного арбалета — он должен быть легким, походным, желательно складывающимся, неприхотливым в обслуживании и обращении. Одновременно он должен иметь и надежную, безопасную систему спуска-блокировки,  которую, конечно, очень просто подсмотреть в лучных релизах, но лучше сделать свою.Лук для арбалета как сделать: Арбалет своими руками

Поэтому хороший массовый арбалет может и не иметь каких-то выдающихся тактико-технических характеристик, но он должен быть эффективным, удобным, легким, портативным и дешевым в производстве. Вот примерно этого и ждут от Вас организаторы конкурса, предоставляя для этого удобный Вам временной промежуток. Будут еще и еще лучшие схемы — будет несколько победителей и последующие конкурсы.

Единственный и первый в России СНГ официальный дистрибьютер лучших в мире охотничьих арбалетов и охотничьих луков ИНТЕРЛОПЕР. Арбалетно-лучный центр №1. При доставке по Москве  курьер магазина «Интерлопер» может принять оплату банковской картой. Подробности уточняйте по тел. 8-800-100-00-13, (495) 646-64-74, (495) 720 60 88.

Андрей Шалыгин

Некоторые предыдущие статьи на тему охота с луком и арбалетом:

  • Охотничьи рекурсивные классические Луки HOYT: HOYT BUFFALO, HOYT GAME MASTER 2, HOYT DORADO
  • Классические луки Самик Samick Sports — лучшие корейские луки для Охоты и Спорта (ВИДЕО)
  • Лучный и Арбалетный рынок в России : Коммерциализация спорта или спортивная коммерция — Часть 5
  • Рейтинг Охотничьих Арбалетов 2013: Самые лучшие новые охотничьи арбалеты и самые лучшие дешевые арбалеты 2013 — Аналитическое исследование рынка метательного оружия — Часть 4
  • Рейтинг Оружия и лояльности оружейным брендам: Аналитическое исследование рынка метательного оружия — Часть 3
  • Арбалеты и Луки для Охоты в России: Аналитическое исследование рынка метательного оружия и archery-услуг в России — Часть 2
  • Арбалеты и Луки для Охоты — Охотничий Лук и Охотничий Арбалет в России это реальность — Аналитическое исследование рынка метательного оружия — Часть 1
  • Охотничий Лук — Классический и Традиционный — Ренессанс
  • Самым лучшим в Мире охотничьим луком признан BEAR MOTIVE 6 2013
  • Охотничий Лук BEAR MOTIVE 6 — Новый ТОП-лук от лучной компании №1
  • Охотничьи Арбалеты ИНТЕРЛОПЕР — Тактик и Скальд — песня викинга
  • Охотничий Арбалет BARNETT GHOST 410: Лучший в Мире Охотничий Арбалет в руках Matt Busbice
  • Охотничьи Арбалеты BARNETT VENGEANCE — достойная Месть от Barnett
  • Охотничьи Арбалеты BARNETT RAZR — 400 fps при максимальной компактности и минимальном весе
  • Охотничьи Арбалеты SCORPYD Telson, Ventilator и Velocity, или Членик брюшка от Очко-ПИДов
  • Охотничьи Арбалеты TEN POINT: TenPoint Vapor, TenPoint Stealth SS, TenPoint Tactical XLT, TenPoint Wicked Rider CLS
  • Охотничий Лук Хойт Спайдер 30 обзор — новый лук 2013 года Hoyt Spyder 30 Review
  • Охотничий лук: Развитие стрел для охотничьего лука
  • Охота с луком на зайца: Как охотиться, с чем охотиться, где охотиться
  • Охота с луком на фазана — как охотиться, где охотиться, с чем охотиться
  • Особенности охоты с луком на фазана .Лук для арбалета как сделать: Арбалет своими руками .. в России (ФОТО, ВИДЕО)
  • Охота на лису с луком: как охотиться на лису с луком и манком, где охотиться, с чем охотиться
  • ИНТЕРЛОПЕР — Охота с луком и арбалетом в России — единственный выбор
  • Лучшие арбалеты для охоты INTERLOPER — ARHONT; TEN POIN — CARBON FUSION, XTRA.
  • ЛУК = ОРУЖИЕ = ОХОТА ? Нет, сынок, — это фантастика
  • АТА-2013 Продолжение обзора мирового рынка метательного оружия
  • АТА-2013 — Всемирная выставка луков и арбалетов — фоторепортаж
  • BEAR FOREVER, или как выбрать блочный лук — ответы на вопросы читателей
  • BEAR ARCHERY: 110 лет Фрэду Бэру — С Днем Рождения FRED BEAR! (ФОТО, ВИДЕО)
  • Компоненты и аксессуары для блочного лука
  • Выбираем блочный лук
  • Неочевидный BOWFISHING по-русски, или национальные особенности охоты с луком в России
  • Стрельба из лука — захват тетивы.Лук для арбалета как сделать: Арбалет своими руками Урок корейского чемпиона.
  • Стрельба из лука — основы. Спортивный лук. Конструкция спортивного лука
  • Охотничьи луки — Совершенные Убийцы (ВИДЕО)
  • BEAR ARCHERY — 2012 — ANARCHY, LEGION, ENCOUNTER, OUTBREAK, SIREN, APPRENTICE-2
  • BEAR ARCHERY — Эксклюзивный фоторепортаж с завода изготовителя охотничьих луков
  • T.R.U. BALL: Только Христос ничем не лимитирован. Фоторепортаж с завода-изготовителя
  • Trophy Ridge Catalogue
  • Идеальный Убийца — 100%-ная Америка (ФОТО, ВИДЕО)
  • Bear Attack: Идеальное оружие
  • Охотничьи луки MATHEWS 2011-2012: Monster Safari — JEWEL
  • HOYT — Все началось с мечты!
  • И стрелков не сыщешь лучших



Самодельный лук для охоты и путешествий

По идее, этому обзору самое место в рубрике «Выживание», но все-таки ее рамки несколько узковаты, ведь и при выборе лука не обязательно останавливать свой взор только на фабричных изделиях.Лук для арбалета как сделать: Арбалет своими руками Даже в мирное, так сказать, время существуют экстремальные путешествия, различные нештатные ситуации, специфические хобби, в конце концов. А заводское изделие далеко не всегда – лучший вариант.

Рассмотрим банальную ситуацию: дальний пеший поход или даже водный туризм, только не на комфортабельном судне, а на какой-нибудь «Казанке» или вообще надувной лодочке, каяке или плоту.

Блочный лук отпадает сразу – штука это габаритная, неуклюжая и очень нежная, особенно обвес. Правда, многие современные модели допускают полную разборку. Но последующие сборка, настройка и пристрелка займут у вас драгоценные в походе часы отдыха.

Теперь возьмем «тэйкдаун» (разборный рекурсив) и традиционные азиатские луки. Все они действительно очень легкие, неприхотливые и не громоздкие. «Азиаты» к тому же в последнее время изготавливаются целиком из композитов, карбона и т.п., что предполагает нечувствительность к погодным условиям. Как нынешний обладатель «Леопарда II» и бывший владелец традиционного «корейца» могу подтвердить безусловное лидерство первого, в походном, естественно, варианте.Лук для арбалета как сделать: Арбалет своими руками Почему – понятно из фотографии.



В ситуации водного туризма на нижнего красавца вы гарантированно или наступите, или усядетесь с размаху, или уроните весло. Для пешей транспортировки он тоже не очень приспособлен. Кстати, даже разобранный «тэйкдаун» при всей своей компактности и легкости тоже занимает определенное место в поклаже, да и повредить его можно запросто. А если, допустим, лодка перевернулась…

Итак, вы путешествуете без лука. И без набитого заводскими стрелами тубуса. Зато, как любой здравомыслящий человек, взяли в поход хотя бы разумный минимум инструментов и принадлежностей: нож, топорик, веревку, нитки. В последнее время стали заслуженно популярны скотч и «секундный» клей. Если у вас наличествует еще и хотя бы кусок ножовочного полотна по металлу или пилка в ноже или мультитуле – совсем хорошо. Все это нам очень пригодится.

Сейчас я буду вынужден изменить своей обычной практике размещения «чужих» статей исключительно в «Полезных ссылках».Лук для арбалета как сделать: Арбалет своими руками Приведенный ниже обзор полностью описывает, на мой взгляд, самую оптимальную технологию быстрого изготовления самодельного лука. К тому же его автор гораздо лучше дружит с фототехникой. Один минус: оригинала этого материала с указанием конкретного автора мне так и не удалось найти – просто не знаю, на кого ссылаться. Если таковой, к счастью, обнаружится, гарантированно приведу все его данные.

Пока же даю эту статью полностью. За нею последуют собственные комментарии и дополнения. А один – прямо сейчас: при определенном навыке такой лук можно сделать за полчаса. Даже если вы на него сядете или он брякнется в воду, это будет обидно, но не смертельно…

Инструкция по изготовлению лука для выживания

Эта инструкция поможет вам сделать работающий лук за относительно короткое время, чтобы немедленно использовать его в экстремальной ситуации. Он вырезается из молодого деревца или ветки дерева.

Этот лук можно назвать «быстрым», потому что он делается сразу после того, как дерево или ветка срублены, а не через год или больше, когда дерево высохнет (как делаются обычные луки).Лук для арбалета как сделать: Арбалет своими руками Преимущество этого лука в том, что его можно использовать сразу после изготовления. Недостаток его в том, что он может сломаться или треснуть в процессе высыхания через месяцы после изготовления. Несмотря на это, «быстрый» лук может стать эффективным оружием на относительно долгое время.

1. Выбираем дерево



Первый шаг – выбор правильного материала. Лучшее дерево для изготовления лука – тис, ясень, белая акация, орешник, хотя подойдут и твердые сорта (например дуб, клен и бук).

Начать изготовление «быстрого» лука нужно с выбора относительно прямого отрезка ствола или ветки, без изгибов, боковых ветвей и сучьев. Этот кусок должен быть примерно 1,5 метра в длину и 3,8-5 см в диаметре. Отрубайте ствол или ветку осторожно, чтобы не было разломов и трещин в дереве. Это будет основа лука.

2. Определяем спину, живот, плечи и рукоять



Поставьте заготовку для лука стоймя, удерживайте его сверху ладонью и нажмите, чтобы он немного выгнулся.Лук для арбалета как сделать: Арбалет своими руками Внешняя сторона изгиба – это спина лука, а внутренняя – живот. Не трогайте спину лука. На спину приходится наибольшее напряжение, поэтому любое ее повреждение может испортить лук полностью. Это один из самых важных пунктов при изготовлении лука.

От середины изгиба отмерьте примерно 8 см в обе стороны – это будет область рукояти, которую тоже почти не надо трогать. Часть лука над рукоятью – это верхнее плечо, а под рукоятью – нижнее.

3. Придание формы



Упритесь нижним концом лука в ногу и удерживайте сверху, выгните всего на несколько сантиметров. Посмотрите, как изгибаются плечи, какие части изгибаются, а какие нет. Начинайте срезать ножом дерево с живота лука там, где они не изгибаются, оставляя нетронутыми те отрезки, где они сильно гнутся. Запомните – срезайте дерево только с живота, не трогайте спину лука. Цель данного действия – сделать так, чтобы плечи равномерно гнулись в форме параболы по всей длине.

Срезайте дерево неторопливо, часто перепроверяйте, как гнутся плечи.Лук для арбалета как сделать: Арбалет своими руками Рукоятка и концы не должны гнуться вообще или сгибаться незначительно. К следующему шагу можно переходить только тогда, когда оба плеча перестанут быть жесткими и будут ровно гнуться по всей длине – толстую заготовку придется строгать довольно долго, а тонкую, может быть, надо будет только немного поправить.

4. Зарубки для тетивы



Теперь вы можете сделать маленькие надрезы по обеим сторонам каждого конца, но осторожно, не порежьте спину лука. Не делайте их очень глубокими – они нужны только для того, чтобы удерживать тетиву на месте. Сделайте петли на обоих концах нейлоновой нити, жилы или нити из растительного волокна, оставив такую длину, чтобы между рукоятью и тетивой было 13-15 см. Натяните тетиву; но не оттягивайте ее пока, лук может сломаться. Переходим к следующему шагу.

5. Выравнивание



Повесьте лук за рукоятку горизонтально на ветку дерева. Теперь оттяните слегка тетиву, наблюдая, как гнутся плечи.Лук для арбалета как сделать: Арбалет своими руками Вы должны проследить, за тем, чтобы плечи гнулись не только хорошо, но и абсолютно одинаково, зеркально отражая друг друга. Это тоже очень важный пункт в изготовлении лука.

Если какое-то плечо гнется меньше другого, аккуратно срежьте больше дерева с живота лука с нужной стороны, пока оба плеча не будут гнуться ровно. Часто перепроверяйте, натягивая тетиву и чуть дальше оттягивая ее с каждым разом, пока не дойдете до длины натяжения (чтобы измерить длину натяжения, надо представить, что вы держите лук и оттягиваете тетиву до верхней челюсти в боевую позицию – расстояние между рукояткой и челюстью и будет длиной натяжения).

Процесс выравнивания закончен, когда оба плеча гнутся ровно и одинаково, а сила натяжения (требуемая для того, чтобы оттянуть тетиву полностью) составляет столько, сколько вам нужно. 10-15 кг достаточно для охоты на мелкую дичь, 18-27 кг для крупных животных вроде оленей.

Чтобы измерить силу натяжения, можно поместить полутораметровый отрезок узкой доски вертикально на бытовые весы, затем уложить лук горизонтально рукояткой на доску и натянуть до конца тетиву.Лук для арбалета как сделать: Арбалет своими руками На весах можно будет увидеть силу натяжения.



6. Финальная обработка

Лук уже можно использовать для выживания в дикой природе. Никогда не делайте «холостых» выстрелов из лука (не натягивайте и не отпускайте тетиву без стрелы). Лук может от этого сломаться. Для финальной обработки можно отшлифовать живот и покрыть его легким маслом, чтобы он не слишком быстро высох. Многие лучники предпочитают использовать для этой цели льняное или тунговое масло. Чтобы лук оставался в хорошем состоянии, стреляйте из него, смазывайте его и обстругивайте в случае необходимости. Надеемся, что данные инструкции вам помогут!

Лук и стрелы: комментарии и дополнения

Впечатляет, не правда ли? Но и к такому всеобъемлющему труду есть что добавить. Во-первых, пособие «Лук и стрелы» М.Занегина, изданное ОСОАВИАХИМом еще в 1935 году —

Zanegin_M_Luk_i_strely

Ну, и немного от себя.



1. Дерево для лука

По своему опыту, полностью подтверждаю акацию, клен и орешник как отличный выбор.Лук для арбалета как сделать: Арбалет своими руками Жаль только, что приведенные в статье породы деревьев растут не везде. Да и уверенно отличить бук с ясенем от других лиственных сможет не каждый. Но есть еще одно, довольно широко распространенное, всем известное и при этом совершенно не характерное для лукостроения дерево. Это обыкновенная ель.

Но здесь существует одна тонкость. Обратите внимание на нижние ветки. Они, как правило, длиннее всех остальных, и хвоя у них имеется только на концах. С самого начала они оказываются затененными и растут в длину, стараясь из этой тени выйти. Таким образом, все остальные точки роста у них угнетены, и боковые побеги намного слабее, чем у верхних ветвей. Это означает, что и сучков, то есть главных дефектов любой древесины, здесь гораздо меньше и они маленькие. Единственное, хвоя на конце должна быть зеленой, это свидетельствует о том, что сама ветка живая.

За исключением смолистых выделений, еловая ветка – отличный исходный материал для самодельного лука.

2. Тетива

«В лес без ножа и веревочки не ходят» — есть такое древнее правило.Лук для арбалета как сделать: Арбалет своими руками Что касается последней, то для тетивы подойдет далеко не каждая. Опять же по опыту, рекомендую широко распространенный строительный отвес со шнуром «Stayer», известный у профессионалов как «шнурка». Он не набухает, не гниет, не тянется, словом, полностью соответствует всем требованиям походной жизни, в том числе и лучному делу.

И стоит копейки – вряд ли вы возьмете в путешествие в качестве универсальной веревки дорогущие Дакроны с Фаст-флайтами.

Понятно, шнур складывается в 6-8 раз, потом на концах делаются петельки, а при надевании на лук он закручивается на 15-20 оборотов (для правшей – по часовой стрелке, для левшей – против). Без защитной обмотки для практически одноразового изделия можно и обойтись.

Важное дополнение: петлю лучше сделать только с одного конца, а другой просто привязывать. Так вы сможете отрегулировать «базу» лука (расстояние от рукоятки до тетивы). Постреляйте, только не «в холостую», из него, удлиняя/укорачивая тетиву, и остановитесь на ее длине, обеспечивающий максимальный комфорт выстрела при максимальной силе.Лук для арбалета как сделать: Арбалет своими руками Добейтесь отсутствия неприятных вибраций, лук не должен быть слишком вялым и слишком дерганым, норовистым. За основу возьмите «базу» сантиметров в 15, от нее и пляшите. Потом можете сделать и вторую петельку, но вполне можно обойтись и без нее – пусть узел остается всегда завязанным, снимать тетиву на период бездействия, для хранения и транспортировки будете только с одного плеча.

Так называемое «гнездо» для стрелы (на фото) по результатам пристрелки (Гугль в помощь!) создается с помощью нескольких оборотов нитки с последующей проклейкой. Или вообще тонкими полосками скотча (лейкопластыря).

3. Стрелы

Это едва ли не самое сложное в нашем случае. Если сам лук может выглядеть довольно корявеньким, то к снарядам для него требования гораздо жестче. Если откровенно, то и стрелы, и наконечники, пусть самые дешевые, но фабричного производства, лучше приобрести заранее и хранить в чертежном тубусе и коробочке с поролоном. Ничего с ними не случиться (см.Лук для арбалета как сделать: Арбалет своими руками «Стрелы для арбалета«).

Сразу скажу, что в полевых условиях добиться их единообразия по спайну (изгибу), фактуре, весу и т.п. невозможно. То есть и лететь они будут по-разному. Выход может быть только один. Не гонитесь за количеством – сделайте три-четыре более-менее одинаковые стрелы и пометьте их. Затем, отстреляв, вы уже будете знать: «Ага, вот эта с угольными продольными полосками малость забирает влево, а вон та, с колечками – вверх». Потренировавшись, можно будет распознавать их даже на ощупь, ночью, например.

Как рассчитать длину будущих стрел исходя из собственной индивидуальной растяжки – тема совсем другого рассказа. Подразумевается, что эти процедуры, как и собственно техника стрельбы из традиционных луков, вам уже давно известны. Иначе после немалых трудозатрат вы получите не более чем стреляющую «в том направлении» игрушку. Словом, учитесь и тренируйтесь заранее.

Теперь о самом процессе изготовления.

Неплохие и изначально сравнительно прямые древки получаются из ошкуренных побегов шиповника, того же орешника или из такого проверенного тысячелетиями материала, как ветки калины (именно их использовал легендарный «Тирольский ледяной человек», см.Лук для арбалета как сделать: Арбалет своими руками «Последний бой «Ледяного лучника» Эци«). Хитрого там особо ничего нет, все понятно интуитивно.

Камыш/тростник мы широко использовали в детстве. В принципе, работоспособные снаряды получались. Сложности возникнут с прорезью хвостовика и при стрельбе из сильных луков – слишком непрочный это материал.

Третий вариант – так называемые «каленые» стрелы. Да-да, они самые, из сказок и былин. Название происходит от слова «колоть». Проще говоря, заготовки для них вы получаете, распуская топором сначала  полено на доски, а затем доски на более-менее прямые бруски. Последние доводите ножом, стараясь добиться наилучшей геометрии и сравнительно однообразной толщины всех изделий. Затем их желательно максимально загладить, отшлифовать тем же песочком.

Нормальную прорезь хвостовика (на фото) без специальных инструментов типа надфиля, сделать весьма затруднительно. Вполне достаточно сантиметровой центральной прорези с полукруглым профилем донца, лучше не вырезанной, а пропиленной и в конце выжженной, например, раскаленным гвоздем.Лук для арбалета как сделать: Арбалет своими руками

Что же касается места под крепление наконечника, это будет зависеть от его типа (о них ниже) – то ли прорезь, если он будет вставляться, то ли конус, если его придется надевать на стрелу.

4. Оперение

Запомните главное: перья на одну стрелу должны быть с одного крыла, левого или правого. В остальном понятно, что перышко расщепляется ножом вдоль по стержню, приматывается нитками с отступом от пятки и проклеивается. Классическое тройное (под углом 120 градусов) оперение воспроизвести в полевых условиях трудновато, но вполне можно обойтись двойным, снизу и сверху.

Лучшими считаются маховые перья водоплавающих птиц, например, гусей, вороньи же не очень котируются. Но тут уж, что повезет найти.

5. Наконечники

Проблема соперничает по сложности с изготовлением древка. Самый простой и, кстати, практичный вариант: приобрести их, а также втулки-инсерты, заранее и взять с собой. В противном случае придется сделать самому из подручных материалов.Лук для арбалета как сделать: Арбалет своими руками

Оставьте сразу идею кремневых наконечников – искусство его обработки ушло в прошлое вместе с каменным веком. На выбор у нас три основных варианта.

Наконечник из консервной банки. Из толстостенной (не пивной) банки вырезаются прямоугольники, скручиваются в конусы, острия симметрично расплющиваются обухом топорика. Передний конец стрелы с периодическими примерками чуть стачивается под конус (снимается большая фаска), чтобы наконечники смотрели строго по ее оси, затем они садятся на клей. Проверено многими годами детских пострелушек.

Наконечник из кости. Трубчатые кости животных и птиц, в том числе уже расколотые повдоль, можно найти где угодно на месте пиршества хищников. Может, понадобится преодолеть врожденную брезгливость, но результат того стоит – прочный, чрезвычайно острый осколок с зазубренными гранями нанесет добыче страшные рваные раны и обеспечит глубокое проникновение в плоть и быструю кровопотерю. При попадании «по месту», разумеется.Лук для арбалета как сделать: Арбалет своими руками

Наконечник из осколка стекла, аналог хулиганской «розочки». Битые бутылки из-под спиртосодержащих жидкостей найти еще проще, чем перья и кости. Их регулярно вывозят даже из Антарктиды. Для придания характерной треугольной формы с противостоящим «хвостиком» стекло можно аккуратно скалывать – работать с ним намного проще, чем с камнем. Собственно, у нас и получится аналог древнего кремневого изделия (на фото). Готовый наконечник вставляется хвостовиком в прорезь, обматывается нитками и проклеивается. Раны от него тоже крайне опасны.

Все эти изделия, по сути, одноразовые. Но мы ведь собираемся использовать их не для спорта, поэтому расклад «один наконечник – одна косуля» выглядит весьма привлекательным.

Учимся у неандертальцев

В конце концов, можно обойтись вообще без наконечников. Предлагаю вашему вниманию одну поучительную историю, которая несколько прибавит оптимизма.

В 1979 году группа археологов-«некромантов» затащила в подвалы Ленинградского Зоологического института АН СССР тушу умершего в зоопарке слона и занялась совершенно удивительным делом.Лук для арбалета как сделать: Арбалет своими руками По имеющимся в их распоряжении древним каменным орудиям «гейдельбергского человека» и ранних неандертальцев были изготовлены современные копии и дотошно проверены на практике. Выяснилось, что замечательные кремневые «ножи»-отщепы, прекрасно режущие плоть, не способны справиться со шкурой – нужны так называемые «рубила». А сухожилия лучше перерезать также найденными на древних стоянках специальными инструментами с выемками.

Но нас интересует другое. Никаких предметов, напоминающих наконечники, в раскопах не обнаружено – на протяжении сотен тысяч лет их просто не существовало, это продукт сравнительно недавних времен. Между тем, на стоянках наших древнейших предков находят костяки сотен и тысяч (!) слонов, носорогов и прочих подобных зверюшек (потому-то ученые так и обрадовались возможности потренироваться именно на слоне). Чем же их добывали? Единственным подходящим предметом были также окаменевшие копья с обожженными на огне остриями. Возник закономерный вопрос: что, вот этим – носорога!?

Тут надо отметить одну деталь.Лук для арбалета как сделать: Арбалет своими руками Археологи вообще здорово отличаются от кабинетных гуманитариев, изучающих души прекрасные (и не очень) порывы, — от искусствоведов-социологов до юристов-психологов. Недаром у студентов истфаков археология – один из самых не любимых предметов, тут не поможет умение «красиво делать бла-бла-бла» и механически запоминать даты, требуются настоящие знания и навыки. Кроме того, археологам даже за время студенческой полевой практики приходится знакомиться со своеобразной доброжелательной «дедовщиной», то есть изрядно поработать лопатой и совочком, перекидав тонны грунта под пристальным наблюдением старших товарищей. В общем, они — эдакие пролетарии умственного труда, имеющие не только голову, но и правильно заточенные руки.

Тут ученые тоже не оплошали, изготовив копии древнего оружия и вдоволь потренировавшись с ними на несчастном животном. Цитирую: «Так вот, деревянное копье с обожженным на конце наконечником вполне можно вогнать в тушу слона на глубину до 60-80 сантиметров. Одним ударом».Лук для арбалета как сделать: Арбалет своими руками Что и требовалось доказать. Конечно, слоновья туша сильно отличается от могучего и агрессивного зверя, но и современные люди (даже археологи!), мягко говоря, физически здорово проигрывают не только неандертальцам, но и нашим непосредственным прадедам кроманьонцам, средний рост которых составлял около 185 сантиметров.

Итак, вывод первый: выпущенная умелым стрелком из сильного лука стрела с обожженным острием вполне способна поразить довольно крупное животное. Это что касается оптимизма. Вывод второй, относящийся к пресловутому «выживанию»: хотите, случись чего, не только выжить, но и жить в безопасности и сытости, идите, образно говоря, не в искусствоведы, а в археологи. Учитесь стрелять, вязать узлы, работать ножом и топором, не откладывая на потом. Можно опоздать…

Как сделать лук и арбалет в домашних условиях

Итак… начнем:

Как сделать лук в домашних условиях

Даже не стоит затевать спор о том, насколько интересен и занимателен такой вид спорта, как стрельба из лука.Лук для арбалета как сделать: Арбалет своими руками Наш разговор сегодня пойдет о способах самостоятельного изготовления тетивы, лука, стрел и остальных вещей, присущих человеку, который хочет называть себя лучником. Изготовление лука принесет Вам массу удовольствия и полезных навыков.

Если вы собрались заниматься стрельбой из лука в качестве спорта, то выбор лучше делать среди прямых и изогнутых моделей луков. Безусловным лидером по части простоты производства является деревянный лук, имеющий прямую форму (рисунок 1). Мы дадим подробное руководство по тому, как сделать лук в домашних условиях.

Лук состоит их двух частей: плечей и рукоятки. Плечи располагаются сверху и снизу лука, а рукоятка — посередине. Место, куда кладется стрела, располагается на рукоятке и имеет специальный направляющий выступ. Та сторона лука, которую можно увидеть со стороны мишени, обычно называют внешней стороной, или спиной, а другая часть лука, обращенную к стрелку, носит название внутренней. В конструкции лука можно усмотреть пару осей.Лук для арбалета как сделать: Арбалет своими руками Продольная ось располагается рядом с концами плеч, тем самым разделяя лук на пару равных частей. Другая ось, имеющая название поперечной, равноудалена от верхнего и нижнего плеча и располагается немного ниже полочки около рукоятки.

Перед тем, как начать изготовление лука, Вам нужно тщательно ознакомиться с таблицей, в которой строго указаны размеры лука и длина стрел, предназначенные для каждого человека в зависимости от его габаритов, одними из важнейших из которых являются размах рук и рост человека. К примеру, если длина вытянутых рук у Вас составляет сто сорок сантиметров, то потребуются стрелы от пятидесяти пяти до пятидесяти восьми сантиметров и модельный лук, имеющий необходимую длину в сто тридцать семь сантиметров. Размах рук (см)
Длина стрелы (см)
Длина лука (см)

137-142
55-58
137

145-150
57-60
145

152-157
60-64
152

160-165
64-66
160

167-172
66-68
167

175-180
70
178

Как изготовить лук? Из каких материалов можно сделать лук?

Среди наиболее популярных можно отметить белую акацию, ясень и другие породы дерева.Лук для арбалета как сделать: Арбалет своими руками При этом обратите особое внимание на то, чтобы древесина, из которой Вы собираетесь изготавливать лук, была прямослойной, без наличия каких-либо сучков, трещин и еще каких-то изъянов. На втором рисунке приведена заготовка, предназначенная для создания лука. Вам остается только произвести разметку по этому рисунку.

Следует осторожно, с помощью рашпиля, добиться на внутренней стороне лука той формы, которая соответствует сечению. Затем необходимо выполнить предназначенный для стрелы так называемый направляющий выступ и сделать закругление рукоятки. Кроме того, чтобы достичь дополнительной прочности, стоит с тыльной стороны кончики лука проклеить одним-двумя слоями шпона (не менее 0,5 мм). Здесь же, на кончиках, которые необходимо закруглить, должны быть и специальные желобки для натягивая тетивы. Как это сделать, можно увидеть на рисунке 5.

Правильно ли все сделано? Желательно это проверить заранее, с так называемой пробной тетивой, не доводя дело до стрельбы.Лук для арбалета как сделать: Арбалет своими руками Как это сделать, подскажет рисунок 7.

Однако, следует при этом помнить, что при силе натяжения более 16 кг подойдут, прежде всего, лавсановые нити, а менее 16 кг выдержат и крученые льняные нити, обычные в шорном производстве. А вот длину тетивы придется определять практическим путем, хотя какие-то предварительные расчеты можно сделать и путем теоретических подсчетов. Так, считается, что оптимальной является длина самого лука (за вычетом 3-4 см). Простейший расчет: при длине лука в 153 см можно первоначально остановиться на тетиве в 149-150 см, а затем подрегулировать после первого опыта использования.

В деревянный брусок забейте 2 гвоздя. Расстояние между ними должно быть 149 — 150 см. Возьмите лавсановую нить 32-го номера или крученую льняную нить, свободный ее конец без узла привяжите к одному гвоздю и намотайте ее по кругу. Для лука, рассчитанного на силу натяжения 10-12 кг, хватит пяти витков льняной и 45-50 — лавсановой. Намотайте нить туго, без провисаний, соблюдая равномерное натяжение, — это продлит срок службы тетивы.Лук для арбалета как сделать: Арбалет своими руками Затем обрежьте нить, свяжите свободные концы и разделите будущую тетиву на две пряди. Среднюю часть каждой отдельной пряди как можно туже и плотнее обмотайте капроновой ниткой (рис. 7 б). Обмотка должна получится длиной 8 — 10 см. Далее, не снимая тетивы с бруска, обмотайте так же и ее концы (рис. 7 в). У Вас получится две петли, с помощью которых полученная тетива крепится на луке. На рисунке 7 г очень хорошо показан сам процесс закрепления концов. Закончив работу по изготовлению тетивы, следует проверить соответствие длины тетивы и лука.

Надеть тетиву, тем более правильно, — это тоже искусство. Разместив тетиву в специальных бороздках и проверив правильность ее положения, следует аккуратно и не спеша отпустить верхнее плечо лука. Далее, следует замерить и подогнать размер тетивы под размер лука. Длина от рукоятки до тетивы должна быть в пределах 19-21 см. Это является нормой. После этого закрепите лук с тетивой на стенде и проверьте изгиб его плеч и силу натяжения. Путем постепенного натягивания тетивы проверьте работу плеч, изгиб которых должен быть равномерным и симметричным.Лук для арбалета как сделать: Арбалет своими руками Лук не должен гнуться только в середине, на расстоянии примерно 15 -20 см, и должен иметь симметричный изгиб. Так же плечи лука не должны иметь к концам резкого изгиба. За этим нужно внимательно следить. Тем более нужно быть внимательным к резким изломам в изгибе плеч лука. Это обеспечит долговечность и высокие баллистические свойства. В процессе изготовления и подгонки лука следует быть крайне осторожным в процессе удаления излишков древесины.

Прверяя изгиб, время от времени посмaтривaйте нa ось лукa, чтобы убедиться в прaвильности устaновки тетивы. Если онa отклоняется в сторону от оси лукa, знaчит, вaш лук деформировaн. Это можно испрaвить, обстругaв его со стороны, противоположенной деформaции. Теперь остaется измерить динaмометром силу лукa, рaстянув его нa длину пригодной для Вaс стрелы. Кaждый лук должен быть рaссчитaн нa определенную силу нaтяжения, в зaвисимости от уровня физического рaзвития лучникa. Для нaчинaющих и подростков этa силa не должнa превышaть 12 кг. Когдa Вы убедитесь, что лук отвечaет всем требовaниям, снимите с него тетиву и отмерьте нa приспособлении для нaмотки нaйденную Вaми точную ее длину.Лук для арбалета как сделать: Арбалет своими руками

Итaк, подошлa очередь отделки лукa. Рукоятке придaйте удобную форму. Из кусочкa деревa или пеноплaстa к рукоятке слевa прикрепите нaпрaвляющий выступ длиной 20-30 мм и шириной 10 мм. Он должен быть полукруглым и иметь небольшой угол нaклонa, чтобы стрелa не соскaкивaлa. Кaждый лучник должен иметь не менее четырех стрел (рис.8). Они изготaвливaются из хорошо просушенной древисины (березы, ели, сосны).

Нaконечник изготaвливaтся из твердого метaллa. С обрaтной стороны нужно вклеить в деревянный стержень двухмиллимитровую плaстмaссовую или текстолитовую плaстинку длинной до 7 мм и шириной, рaвной диaметру стрелы, a зaтем пропилить желобок для тетивы точно по диaметру стержня. Чтобы стрелa былa более устойчивой в полете, устaновите нa рaстоянии 12-15 мм от зaднего нaконечникa нa стержне стaбилизaтор (рис.9). Это могут быть перья из крыльев индюкa, лебедя, орлa и гуся.

Либо он может быть изготовлен из листового целлулоидa толщиной до 1 мм. Когдa перья стaбилизaторa будут нaклеены, сбaлaнсируйте стрелу.Лук для арбалета как сделать: Арбалет своими руками Чтобы онa не вилялa в полете, переместите центр ее тяжести немного вперед. Нaйдите середину стрелы, отмерьте от нее 10 мм в нaпрaвлении к переднему концу стрелы, нaнесите кaрaндaшом риску нa стрежне, a дaльше, изменяя вес переднего нaконечникa, переместите центр тяжести нa риску. После этого зaпрессуйте передний нaконечник клеем БФ. После того, кaк будет готовa хотя бы однa стрелa, Вы можете перейти к окончaтельному изготовлению контрольной тетивы устaновленного рaзмерa. Кaк делaются петли нa концaх тетивы, Вы знaете. Но прежде, чем сделaть вторую петлю, протaщите тетиву через хлорвиниловую трубку с внешним диaметром 1,5-2 мм и длиной 10-12 мм. Этa трубкa понaдобиться для “седлa”, кудa встaвляется тетивa.

Остaется только сделaть некоторые приспособления, крaйне необходимые при стрельбе из лукa. Чтобы при рaстяжении лукa тетивa не врезaлaсь в пaльцы и легко соскaльзывaлa с них, лучники пользуются специaльным предохрaнителем пaльцев прaвой руки — “фaртучком” (рис.10).

Очень чaсто выпущеннaя тетивa удaряет по левой руке лучникa.Лук для арбалета как сделать: Арбалет своими руками Чтобы предохрaнить от повреждений зaпястье и предплечье, нa левую руку нaдевaется кожaннaя крaгa (рис.10). Сделaв все это, Вы можете приступaть к стрельбе. Надеемся, что у Вас все получилось, и Вы поняли, как сделать лук и стрелы для своего хобби.


Как сделать арбалет

Стрельба, как вид спорта и возможность самореализации, издавна пользуется успехом у человека. Показателем тому служат многочисленные состязания с использованием различного вида оружия. Одним из старейших видов является метательное оружие. Повышенная эмоциональность наших дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.

Как выход, можно изготовить арбалет своими руками.Лук для арбалета как сделать: Арбалет своими руками Это не так сложно, насколько может показаться на первый взгляд. Конструкция арбалета проста. При секциях пулевой или луковой стрельбы есть оружейные мастерские, в которых несложно найти талантливых мастеров-искусников. Такой специалист может сделать арбалет из того, что имеет под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Мы сделали чертеж арбалета и собрали его своими руками. При его конструировании были учтены наработки заграничных производителей и коллег-спортсменов, изготавливающих арбалеты без помощи специализированных фирм. Наш арбалет отличается тем, что как упругую составляющую мы выбрали плечи от лука. Это выбор обоснован более легким, в отличие от металлических плечей, весом. Пластиковые плечи также сглаживают физический контакт от сильной отдачи. Чтобы получить возможность стрелять прицельно на расстояния до 60 метров, достаточно лишь натянуть эти плечи без приложения особой силы. Возможность использования плечей от сломанных луков, является еще одной положительной особенностью нашего устройства.Лук для арбалета как сделать: Арбалет своими руками Главное выбрать пару по силе. Мы предлагаем Вам внимательно изучить чертежи арбалета и приступать к сборке. Арбалет сделать — не поле перейти. Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства. Для изготовления ложа применяется натуральная древесина, цельная или клееная, преимущественно твердых пород. Примерные размеры можно увидеть на рисунках (1 и 3) — арбалет чертеж. Форму стрелок выбирает сам, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать вероятность правильного изготовления.

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей.

Отдельного внимания заслуживает обработка направляющих стрелы и тетивы. Их отделка очень сильно влияет на точность попадания. Линии направляющих должны быть безукоризнено прямы и гладки.Лук для арбалета как сделать: Арбалет своими руками Предпочтительным вариантом является шлифовка на фрезерном станке и последующая обработка шкуркой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы, диаметр которой составляет 8 мм, можно на рис. 3. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее отливают из сплава алюминия, но возможно и изготовление из алюминиевой болванки. Дерево также может служить подходящим материалом.

Окно, из которого будет вылетать стрела, должно находиться напротив паза, который ее направляет. Именно так окно должно располагаться на ложе крестовины, содержащей упругие элементы. При этом во время вылета тетива должна быть прижата к гладкой поверхности ложа. Крепление каждого плеча к крестовине происходит с помощью двух винтов М8. Принцип срабатывания механизма спуска разработан в соответствии с описанием устройства арбалетов средневековья. Он без особых проблем может быть изготовлен даже при среднем уровне освещенности в мастерской.Лук для арбалета как сделать: Арбалет своими руками

То, как устроен и как работает этот механизм, становится ясно из рисунка 4 — схема арбалета.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию.Лук для арбалета как сделать: Арбалет своими руками Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.Лук для арбалета как сделать: Арбалет своими руками

Прицельное приcпоcобление арбалета cоcтоит из целика и мушки. Вертикальные поправки оcущеcтвляютcя целиком, укрепленным на крышке cпуcкового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конcтрукций этих уcтройcтв может быть много, в завиcимоcти от возможноcти изготовления, наличия готовых прицелов от cпортивного пулевого оружия и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 — арбалет чертежи) завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобны конcтрукции целика, допуcкающие его cъем или cкладывание при транcпортировке.

Наш арбалет, изготовление которого описано выше, раccчитан для cтрельбы cтрелами диаметром 8 мм и длиной 350 мм. Их можно легко изготовить из дюралюминиевой (cплав Д16Т) трубки c толщиной cтенки 0,5 мм.Лук для арбалета как сделать: Арбалет своими руками Оcнащаетcя cтрела наконечником и оперением так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик cтрелы для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вcтавить в торец трубки на клею.

В заключение, хочетcя выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление cвоими cилами доcтавит Вам много удовольcтвия, а cтрельба из него даcт возможноcть хорошо провеcти cвой доcуг на cвежем воздухе. Не забывайте только о том, что арбалет, как и вcякое оружие, требует к cебе ответcтвенного отношения и cоблюдения при cтрельбе вcех мер безопаcноcти. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Ну и обещанная книга Скачать с сервера(4 Мб)

Источники: 4arbalet.ru — интернет-магазин, специализирующийся на продаже луков и арбалетов. На сайте есть также несколько интересных статей (закон о холодном оружии для РФ и другие). Кстати если кто-то захочет (из Харькова) заказывать там арбалеты, можете писать мне.Лук для арбалета как сделать: Арбалет своими руками Привезу =)

Отписываемся в комментах 🙂

* * *

Справочник по традиционной и нетрадиционной медицине Сталинград: Подлинная история

Как сделать арбалет своими руками?

Стрельба из метательного оружия (луки и арбалеты), как вид спорта, издавна пользуется успехом у человека. Показателем тому служат многочисленные соревнования с использованием различного вида арбалетов и луков. Одним из старейших видов метательного оружия является арбалет. Повышенная эмоциональность наших дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в Украине не так развита, как в других странах. Такое положение дел обусловлено не отсутствием интереса, а малой популярностью. Никто толком и не слышал, что с арбалетом можно охотиться или участвовать в соревнованиях. Сам же арбалетный спорт, бесспорно, имеет массу преимуществ.Лук для арбалета как сделать: Арбалет своими руками Он является обширным полем для раскрытия и применения определенного рода талантов.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Вот такой арбалет может у вас получиться по нашим чертежам:


Чертежи арбалета, которые вы найдете в этой статье, сделаны в AutoCad. При его конструировании были учтены наработки мировых производителей арбалетов и спортсменов, изготавливающих арбалеты и луки без помощи специализированных фирм. Собранный нами арбалет отличается блочной системой.

Общая схема самодельного арбалета в сборке:


Мы предлагаем вам внимательно изучить чертежи арбалета и приступать к сборке. Изготовить арбалет своими руками — задача не из простых.Лук для арбалета как сделать: Арбалет своими руками Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета  можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:


Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.Лук для арбалета как сделать: Арбалет своими руками

Чертеж приклада:


Наш арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

 Чертеж блоков арбалета:


Чертеж деталей блочного узла:


Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах.  Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки.Лук для арбалета как сделать: Арбалет своими руками Дерево тоже может служить подходящим материалом.

Чертеж направляющей и спускового механизма:


Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобны конcтрукции целика, допуcкающие его cъем или cкладывание при транcпортировке.Лук для арбалета как сделать: Арбалет своими руками Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Наш арбалет, изготовление которого описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

В заключение, мы хотим выразить надежду, что Вы поняли, как изготовить арбалет своими руками, его изготовление cвоими cилами доcтавит вам не мало удовольcтвия, а cтрельба из такого арбалета даcт возможноcть хорошо провеcти cвой доcуг на природе. Не забывайте только о том, что арбалет, как и вcякое оружие, требует к cебе ответcтвенного отношения и cоблюдения при cтрельбе особых мер безопаcноcти, а удовольствие напрямую зависит от того, на сколько качественно сделан арбалет.Лук для арбалета как сделать: Арбалет своими руками

Все чертежи, представленные в этой статье, есть в формате AutoCad. Напишите нам, если они вам понадобятся. Мы сможем выслать чертежи арбалета вам по почте.

Для тех у кого есть свои идеи как сделать арбалет можете прислать ваши чертежи и инструкции по изготовлению арбалета нам на почту и мы разместим ее на сайте как один из вариантов изготовления арбалетов. Ваши чертежи шлите на почту help(Собака)arbalet.in.ua

15 самодельных арбалетных проектов. Как сделать арбалет

Арбалет — это оружие с горизонтальным луком, закрепленным на раме/корпусе, называемом прикладом. Они могут быть сделаны из металла, дерева или любого другого подходящего материала и используются для стрельбы снарядами (обычно стрелами) по цели. Их можно использовать для забавной стрельбы по мишеням, создания персонажа для тематической вечеринки или школьной игры или даже для более серьезных занятий, таких как охота.

Сделать свой собственный арбалет проще, чем вы можете себе представить, и, безусловно, это удобно, тем более что вы можете использовать эти знания для ремонта своего самодельного арбалета, если когда-либо возникнут проблемы.Лук для арбалета как сделать: Арбалет своими руками В зависимости от учебника вам потребуются некоторые навыки работы с деревом и металлообработкой, хотя учебные пособия в основном подходят для начинающих.

Просмотрите этот список идей для самодельных арбалетов, выберите тот, который лучше всего соответствует вашим потребностям, и ничего не упускайте из виду при его создании; добавление ваших личных штрихов к выбранному вами дизайну.

1. Как сделать арбалет из ПВХ

Как сделать арбалет из ПВХ описано в этом обучающем видео, а ссылка на уточнение этого процесса доступна в разделе описания видео, наряду с ссылка на учебник о том же, но с более подробной информацией.

Для начала вам понадобятся деревообрабатывающие инструменты и немного фанеры. На поверхности дерева делается канавка для стрел с помощью дрели, а затем создается ряд отверстий для ударно-спускового механизма.Лук для арбалета как сделать: Арбалет своими руками Труба из ПВХ — это то, к чему прикреплена веревка, которая образует изогнутую купель арбалета.

2. Простой самодельный арбалет

Простой самодельный арбалет, для сборки которого нужны только пила, нож и дрель. Он идеально подходит для праздничных проектов с семьей и друзьями.Вы можете сделать свой простой арбалет как угодно; большие, маленькие, раскрашенные, дизайнерские и т. д. — решать вам. В этом уроке показаны все этапы изготовления арбалета своими руками, от изготовления доски до стрельбы.

3. Как сделать арбалет

Узнайте, как сделать арбалет из сломанной шины бензопилы и дерева. Выберите пиломатериал (обычно это фанера) и вырежьте из него форму, как показано в обучающем видео. В этом видеоруководстве используется тяжелая техника, и рекомендуется соблюдать все меры предосторожности, изложенные для каждого инструмента, чтобы избежать несчастных случаев и других несчастных случаев.Лук для арбалета как сделать: Арбалет своими руками Вы также можете построить это вместе с кем-то, у кого есть опыт работы с деревом.

4. Самодельный карманный арбалет

Этот самодельный карманный арбалет — удобный инструмент для причинения вреда, который можно носить с собой, так как он намного меньше обычного арбалета. Карманный арбалет из палочек от эскимо создан по мотивам книги «Мини-оружие массового уничтожения 3»; довольно круто правда?

5. Пистолет-арбалет своими руками

В 6 шагах описан процесс изготовления арбалетного пистолета своими руками, с иллюстрациями на каждом этапе, чтобы упростить процесс.Учебное пособие можно использовать в качестве руководства по изготовлению арбалета из любых материалов, а не только из тех, которые перечислены в инструкциях. Первый шаг — изготовление лука и тетивы; лук был сделан из тополя, а тетива представляла собой мини-шнур.Лук для арбалета как сделать: Арбалет своими руками

Щелкните, чтобы получить более подробную информацию

6. Как сделать арбалет

Используя материалы, пригодные для повторного использования, и ближайший к вам магазин, вы сможете научиться эффективно делать арбалет. Корпус арбалета изготовлен из дерева (в данном случае из сосновой доски) и имеет длину не более 1 метра, поскольку все, что превышает 1 метр, приведет к разрушению лука из ПВХ.Затем вам нужно наметить область для спускового крючка и вырезать ее, не раскалывая древесину, с помощью долота, дрели и рашпиля.

Нажмите, чтобы узнать подробности

7. Карандашный арбалет своими руками

Возьмите пару карандашей и соберите карандашный арбалет своими руками. Вам потребуются защитные очки при пилении или любой резке, а также при стрельбе из устройства. Необходимые материалы включают 2 карандаша (1 незаточенный и 1 заточенный), резиновую ленту, плоскогубцы, небольшую пилу, защитные очки и нож Exacto.

Прежде чем начать, подготовьте карандаши, поддев ластики с помощью плоскогубцев и сделав насечки на всех незаточенных концах карандашей, то есть на обеих сторонах одного карандаша и на одной стороне другого карандаша.Лук для арбалета как сделать: Арбалет своими руками Осталось только вырезать паз для упора для стрелы, натянуть тетиву и выстрелить; используя заточенный карандаш в качестве стрелки.

Нажмите, чтобы узнать подробности

8. Изготовление арбалета из ПВХ

Для изготовления арбалета из ПВХ потребуются инструменты для работы с деревом, фанера 2 x 4, стрелы, труба из ПВХ и веревка.Первый шаг после сбора необходимых материалов — нарисовать корпус арбалета на фанере и вырезать его.

Далее вы будете формировать спусковой крючок, делать упор для стрелы и прикреплять трубу из ПВХ в качестве лука. Для большей прочности и стабильности трубы из ПВХ вы можете вставить стержни из стекловолокна (например, маркеры подъездных путей) или нагреть ПВХ с помощью тепловой пушки и отлить в форму или сплющить.

9. Самодельный арбалет

Этот самодельный арбалет легко собрать, но он очень мощный и веселый.В учебнике шаг за шагом показаны необходимые материалы и способы их соединения.

Хотя резьба по корпусу арбалета не была показана, вы можете потратить время на просмотр всего видео, прежде чем начинать что-либо, таким образом, у вас будет четкое представление о том, что требуется, чтобы заставить его работать и как. В отличие от большинства других арбалетов, этот самодельный арбалет использует пружину в спусковом крючке, что делает его более надежным.

10. Как сделать арбалет

Как сделать арбалет описано в этой инструкции за 10 простых шагов.Необходимые инструменты и материалы включают дрель/ручной бур, трубы ПВХ и отводы ПВХ (размеры указаны в ссылке), перчатки, ножовку, метр, 3 метра веревки, резак, зажим, 2 шкива, деревянную цапфу, 1-метровый ремень. и т. д.

Нажмите, чтобы узнать подробнее

11.

Лук для арбалета как сделать: Арбалет своими руками Как сделать спусковой крючок для арбалета

Этот мастер-класс научит вас делать не арбалет, а спусковой крючок. Правильный спусковой крючок важен для вашего арбалета, так как от этого зависит, полетят ли ваши стрелы или снаряды или нет.

Это довольно просто, требуется всего пара деталей, 1 натяжная пружина, винты, немного алюминия или дерева (только убедитесь, что они не гнутся. Отсюда нужно всего лишь немного соединения и завинчивания, и вы

12. Как сделать арбалет из палочек от эскимо

Этот мини-арбалет идеально подходит для мини-арбалета, который можно положить в карман или повеселиться с ним в парке. не выглядя опасно вооруженным или как будто вы заблудились по пути на вечеринку в средневековом стиле.Лук для арбалета как сделать: Арбалет своими руками В учебнике «Как сделать арбалет из палочек от эскимо» используются примерно 4 палочки от эскимо, резиновые ленты, шпагат, суперклей, плоскогубцы и дрель. В итоге получилась идеальная установка, которую не страшно было бы дать детям в качестве игрушки.

13. Как сделать арбалет

Хотя это руководство и не на английском языке, оно снабжено субтитрами и показывает, как сделать арбалет, не используя тяжелое оборудование или дорогие материалы. Создаваемый арбалет представляет собой арбалет пистолетного типа, бесшумный, надежный и простой в использовании.При изготовлении этого изделия наряду с деревом использовалась углеродистая сталь.

14. Самодельный арбалет

Изучите основы изготовления арбалета своими руками с помощью этого руководства, в котором сухой бамбук используется для изготовления перекладины.Лук для арбалета как сделать: Арбалет своими руками Вам понадобится бамбуковый шест, острый нож или резак и веревка.

Во-первых, вы раскалываете бамбуковый шест по вертикали и очищаете внешнюю часть шеста, как показано на видео; это делает его более гибким для вас, чтобы согнуться в лук. Сборка после этого проста и легко выполняется шаг за шагом.

15. Самодельный арбалет Knex

Великолепный на вид, но немного сложный в сборке, если вы не будете четко следовать инструкциям, этот самодельный арбалет Knex может похвастаться дальностью стрельбы около 30 футов для плоских выстрелов и от 40 до 50 футов для угловых выстрелов. выстрелы! Вы будете делать все с нуля, от лука до рейла и всего остального.

Вы можете согласиться со мной, что готовый продукт определенно стоит всех усилий и даже большего. Просто обязательно следуйте всем шагам на картинках, и у вас не должно быть никаких проблем.

Щелкните для получения более подробной информации

Заключение

При изготовлении арбалета, независимо от того, какой самодельный лук вы выберете, не забывайте соблюдать все меры предосторожности при изготовлении и обращении с острыми предметами.Лук для арбалета как сделать: Арбалет своими руками Обязательно не позволяйте детям, которым вы не доверили бы спичечную палку, обращаться с этими арбалетами, поскольку они могут быть смертельными, независимо от того, сделаны ли они из карандашей или палочек от эскимо.

Арбалет Easy Pencil —

В прошлом году наша семья отправилась в путешествие по озеру на плавучем доме с парой других семей.Мальчиков было много!!! Я знал, что между водными видами спорта и ночью будет перерыв, поэтому я хотел убедиться, что у нас будет много игр и занятий, чтобы занять мальчиков. Диапазон мальчиков был примерно от 3 до 11 лет. У меня было два мальчика, и я знала, что мальчики любят тренироваться по мишеням. Я видел всевозможные версии мини-арбалетов на Pinterest, поэтому у меня было некоторое представление о том, как их делать, но я хотел более простую версию. Поэтому, когда я делал покупки в последнюю минуту перед поездкой, я купил несколько карандашей, резинок, канцелярских кнопок и скрепок.Это все, что требовалось, во-первых, для того, чтобы мальчики думали, что я самая крутая мама на свете, а во-вторых, чтобы им было чем заняться часами напролет.Лук для арбалета как сделать: Арбалет своими руками Беспроигрышный, верно? Вот что вы делаете.



Арбалет Easy Pencil



Что вам нужно: (для 1 арбалета)

4 незаточенных карандаша

2 толстые резинки

2 нажимных штифта

1 зажим для переплета



Убедитесь, что концы зажимов загнуты вниз вдоль боковой части корпуса к зажиму.Поместите 2 карандаша вдоль плоской стороны зажима. Затем, используя одну из резинок, прикрепите карандаши к зажиму, прокручивая их по кругу примерно 4 раза. Тогда это должно выглядеть так.

Затем проденьте карандаш через зажим для переплета перпендикулярно другим карандашам.

Обрежьте оставшуюся резинку с одной стороны, чтобы получилась длинная плоская деталь.

Возьмите канцелярскую кнопку и протолкните ее через середину резинки примерно на 1/4 дюйма от конца.Затем вставьте канцелярскую кнопку в середину ластика карандаша, который вы только что продели через зажим для переплета.Лук для арбалета как сделать: Арбалет своими руками Повторите с другой стороны того же карандаша, только вдавите его в древесину рядом с грифелем. (В некоторых карандашах используется более твердая древесина, и для этого требуется небольшое скручивание.)



Убедитесь, что резинка находится сбоку от зажима для переплета, и вы готовы к загрузке. Сначала возьмите один оставшийся карандаш и деревянную сторону, чтобы ластик был кончиком стрелы, загрузите карандаш с передней части арбалета через зажим для переплета.

Натяните резинку назад, удерживайте, прицельтесь и выстрелите.



Kodabow — рекурсивные арбалеты, сделанные в США

Производство удивительных арбалетов с загнутыми плечами в Уэст-Честере, штат Пенсильвания, более десяти лет, с простой конструкцией, которая работает в самых сложных ситуациях. Прочные компоненты и меньшее количество движущихся частей удерживают вас в полевых условиях.Лук для арбалета как сделать: Арбалет своими руками Будь то «игра» в Африке, Техасе или Огайо, вы можете положиться на инновационные функции, такие как бесшумная конструкция конечности, спусковой крючок уровня огнестрельного оружия, гладкая система защиты от холостого огня, а также обработанная направляющая и ствольная коробка во всю длину в сочетании с регулируемыми компонентами AR.Эти арбалеты бесшумны, точны, мощны и созданы, чтобы оставаться такими выстрел за выстрелом.

Среда, 26 января 2022 г. Для информации — (1) Мы не занимаемся ремонтом составных луков или составных арбалетов. (2) В июле 2021 года мы закрыли наш крытый полигон в Экстоне, штат Пенсильвания.
У НАС ЕСТЬ АРБАЛЕТНЫЕ СТРЕЛЫ И ЛЮМЕНОКИ, ОДОБРЕННЫЕ KODABOW, В НАЛИЧИИ — ОГРАНИЧЕННАЯ ПОСТАВКА. Также в наличии бродхеды и тетивы. (2) Уроки стрельбы из лука на открытом воздухе будут продолжаться в зимнее время в хорошие погодные дни, и их можно запланировать заранее, следуя инструкциям на сайте www.Archeryskillcenter.com. В апреле 2021 года Kodabow прекратила производство новых арбалетов и бизнес-операции под названием Kodabow Inc.Лук для арбалета как сделать: Арбалет своими руками Мы ожидаем ВОЗОБНОВЛЕНИЯ ПРОИЗВОДСТВА где-то в 2022 году и рассчитываем принять предварительные заказы в 2022 году, возможно, в марте 2022 года. Продажа аксессуаров будет продолжаться через этот веб-сайт с выполнением заказов. через ООО «АСЦ». . Наши клиенты с арбалетами Kodabow продолжат получать поддержку по продукту Kodabow и смогут заказывать такие предметы, как тетивы, карабины или получать запасные части.В сочетании с продолжающимися последствиями COVID, выходом на пенсию основателя Чака Матасика и различными проблемами управления цепочками поставок в прошлом году это было как цепочкой поставок, так и экономическим решением снизить активность. За последнее десятилетие арбалетам Kodabow не было равных по надежности и эффективности в полевых условиях. От Африки до Пенсильвании эти луки доставили огромную ценность и показали себя в самых сложных условиях… будь добычей на охоте белохвостый олень.Лось, кабан, индейка, равнинная дичь, бегемот или буйвол — охотники с большой уверенностью использовали арбалеты Kodabow.Лук для арбалета как сделать: Арбалет своими руками Если у вас есть арбалет Kodabow, вы, вероятно, хорошо это понимаете. Клиенты могут связаться с нами по адресу электронной почты, указанному ниже. Любые частные стороны, коллеги по отрасли или связанные с ними компании по стрельбе из лука, заинтересованные в производственных операциях, пожалуйста, свяжитесь с нами. ЭЛЕКТРОННАЯ ПОЧТА: [email protected])

**** Kodabow поддерживает открытый полигон для стрельбы из лука в клубе West Chester Gun Club и часто проводит тренировки по стрельбе из лука на этом объекте.Мы можем помочь вам вступить в Клуб, чтобы участвовать в стрельбе из лука и иметь место для стрельбы. ****

Дизайн лука | Создание арбалета вики

Когда лук натянут, он накапливает энергию. Чем дальше он тянется, тем больше энергии сохраняется. При отпускании тетивы эта запасенная (потенциальная) энергия преобразуется в кинетическую энергию снаряда (среди прочего). Количество энергии, хранящейся в луке, можно рассчитать, построив его кривую сила-натяжение или F/D .Лук для арбалета как сделать: Арбалет своими руками Кривая усилия натяжения строится путем измерения силы натяжения лука в нескольких точках по всей длине натяжения. Площадь, оставшаяся под кривой, приблизительно равна энергии, которая хранится в носовой части. Для целей проектирования лука наиболее важна форма кривой ; фактические единицы или числа не так важны.

В простых прямых луках без особых особенностей, таких как изогнутые наконечники, кривая силы натяжения более или менее вогнутая.Теоретическая кривая F/D лука в лучшем случае для модели представляет собой прямую линию и показана ниже. Рассматриваемый лук будет хранить 14000 единиц энергии:

Однако в настоящих луках вогнутость кривой очевидна. Это связано с тем, что требуется больше энергии, чтобы натянуть тетиву назад на ту же величину в конце натяжения, чем в начале.

Вогнутость кривой зависит от соотношения длины лука и длины его натяжения. У очень длинных прямых луков будет относительно плоская кривая F/D: это потому, что угол наклона тетивы не меняется так сильно, как у более коротких луков.Лук для арбалета как сделать: Арбалет своими руками Это означает, что длинный лук (например, английский длинный лук) хранит много энергии. Точно так же короткий лук будет иметь очень вогнутую кривую F/D и, таким образом, запасать гораздо меньше энергии. Разница иллюстрируется двумя (составленными) кривыми F/D, показанными ниже; более короткий лук хранит 8019 единиц энергии, тогда как более длинный лук хранит на 59% больше энергии (12741 единица):

Если лук должен быть очень мощным, хорошей идеей будет сделать конечный угол тетивы небольшим, сделав лук длинным. Однако длинные луки, как правило, имеют медленную отдачу и эффективно передают энергию только относительно тяжелым стрелам (или болтам).При стрельбе в полете, где скорость стрельбы вхолостую наиболее важна, лучше выбрать короткий лук с очень длинным натяжением, так как отдача от него быстрее.

Форма кривой силы натяжения очень важна для ручных луков, поскольку максимальное усилие натяжения лука ограничено телосложением человека. Или, другими словами, чем быстрее достигается максимальное усилие натяжения и чем дольше мы остаемся рядом с ним, тем лучше.Лук для арбалета как сделать: Арбалет своими руками Кривая силы натяжения воображаемого современного составного лука с круглыми колесами хорошо иллюстрирует этот момент:

Этот лук будет хранить больше энергии (14743 единицы), чем прямой лук в лучшем случае .С более агрессивными конфигурациями кулачков запас энергии может быть увеличен, как описано на этой превосходной странице. Таким образом, по сути, современный блочный лук позволяет хранить больше энергии, не спотыкаясь о ограничения силы натяжения стрелка.

Для тяжелых арбалетов в средневековом стиле кривая F/D не так актуальна, как для ручных луков, потому что окончательная длина натяжения не является большой проблемой из-за механического взведения и сброса. Кроме того, поскольку лук делается толще (= мощнее), он обычно не становится длиннее 90 216 в пропорции 90 217 .Это означает, что длину натяжения нужно уменьшить, иначе лук сломается. Таким образом, чем короче становится длина натяжения арбалета, тем более плоской будет его кривая F/D, а это означает, что его характеристики накопления энергии приближаются к оптимальным.Лук для арбалета как сделать: Арбалет своими руками Однако это происходит за счет уменьшения увеличения скорости стрельбы всухую, как обсуждалось выше. Этот феномен объясняет, почему даже у очень тяжелых стальных арбалетов средневековья была относительно ограниченная максимальная дальность действия, около 400 ярдов, несмотря на их очень большую силу натяжения и запас энергии (т.г. Пейн-Голлуэй 1990: 21)

Кривые F/D также иллюстрируют еще один важный момент: более короткая затяжка сохраняет меньше энергии, чем более длительная затяжка, при прочих равных условиях. Например, типичный ручной лук имеет длину натяжения 30 дюймов (дюйм), тогда как арбалеты обычно имеют натяжение 10-20 дюймов. Это означает, что если вес и другие факторы останутся прежними, арбалет будет хранить 1/2-1/3 энергии ручного лука. Таким образом, в отличие от того, что люди склонны думать, сила натяжения лука (или арбалета) не имеет большого значения, если также не известна длина натяжения.

Вся кривая накопления энергии/силы натяжения подробно обсуждается в других местах в Интернете, так как ее понимание особенно важно для современных блочных луков:

Согласно Бейкеру (2000d:44), есть только две вещи, которые влияют на то, насколько хорошо работает лук:

  • Количество энергии, затраченной на лук при его натягивании
  • Потери энергии при передаче ее стреле

Первое просто построить с помощью кривых F/D (см.Лук для арбалета как сделать: Арбалет своими руками выше).Последнее зависит от ряда факторов, но в первую очередь от скорости и массы плеч лука и тетивы сразу после того, как снаряд находится в пути. Короче говоря, чем больше движущейся массы и чем быстрее она движется, тем больше энергии тратится впустую. Это означает две вещи:

  • Более тяжелые снаряды повышают эффективность передачи энергии, поскольку они замедляют движение ветвей лука и тетивы, а значит, тратится меньше энергии.
  • Количество энергии, которую конечности лука могут хранить на единицу массы, является очень важным фактором, определяющим эффективность передачи энергии.Особенно это актуально при использовании легких снарядов.

Энергоемкость различных материалов сильно различается (Koii, B.W. 1991b: 9 -> Gordon J.E. 1978)):

Материал Запас энергии на массу (кгс·см/кг)
Сталь 1300
Сухожилия 25000
Звуковой сигнал 15000
Тис 11000
Клен 7000
Стекловолокно 43000

Из этой таблицы легко понять, почему в современных луках используется стекловолокно, почему в старых композитных луках использовались сухожилия и рог, и почему стальные луки имеют репутацию медленных забросов.Лук для арбалета как сделать: Арбалет своими руками Обратите внимание, что это запас энергии на массу , что объясняет очень низкое число для стали. Плечо лука, сделанное из стали, будет значительно тяжелее, чем конечность такого же размера, сделанная из более качественного материала, и, следовательно, может иметь аналогичный запас энергии.

В любом случае, если материал способен хранить довольно небольшое количество энергии на единицу массы, это означает только то, что:

  • Лук должен быть физически тяжелым, чтобы хранить такое же количество энергии
  • Снаряды должны быть достаточно тяжелыми, чтобы уменьшить потери энергии
  • Лучше сосредоточиться на максимально возможном использовании кредитного плеча.

Традиционный стрелок Тим Бейкер проделал замечательную работу, изложив основные принципы конструкции лука в своей статье в The Traditional Bowyer’s Bible (TBB), Volume 1 (Baker 2000d: 43-116). Он внес некоторые исправления в TBB Vol.4 (Baker 2008: 113-158). Хотя Бейкер является специалистом по изготовлению традиционных ручных луков, его принципы проектирования высокоэффективных луков применимы и к конструкции арбалетов.Лук для арбалета как сделать: Арбалет своими руками Для ручных луков высокая производительность — это лишь малая часть эффективности лука, то есть того, насколько хорошо он работает в целом (Baker 2000d: 44).С арбалетом это справедливо только в меньшей степени, так как все части операции могут быть механизированы. Ниже я изложу принципы дизайна лука Тима, поскольку я вижу, как они применимы к эффективному дизайну лука арбалета. Многие из реальных проблем с ручными луками не связаны с арбалетами:

  • Парадокс лучника: Традиционные ручные луки (обычно) не являются центральными. Это означает, что стрела должна огибать рукоятку во время пуска. Для получения хорошей точности острие стрелы (=жесткость) должно соответствовать луку и весу наконечника стрелы.Это не такая большая проблема с арбалетами, поскольку их болты не должны сгибаться вокруг рукоятки и имеют короткие жесткие древки.
  • Ограничения по длине натяжения: Длина натяжения большинства ручных луков примерно одинакова, около 30 дюймов (или 75 см).Лук для арбалета как сделать: Арбалет своими руками Луки с очень коротким натяжением было бы трудно эффективно использовать. Луки с очень длинным натяжением было бы невозможно полностью натянуть. Арбалеты не ограничены по длине натяжения, что позволяет масштабировать их как вниз (арбалеты-пистолеты), так и вверх (различные осадные орудия).
  • Профиль бокового обзора: Профиль бокового обзора очень важен для ручных луков, поскольку он оказывает большое влияние на кривую накопления энергии (см. Baker 2000d: 51-52). Сохранение большого количества энергии на ранних этапах вытягивания имеет важное значение, чтобы вес вытягивания в конце вытягивания оставался в разумных пределах. Например, статические изгибы увеличивают рычаг в конце натяжения, уменьшая угол наклона тетивы, стек и, следовательно, окончательный вес натяжения. Длина английского длинного лука служит той же цели: его длинные конечности дают большой рычаг для натяжения, сохраняя небольшой угол наклона тетивы.Таким образом, длинный лук хранит много энергии, сохраняя при этом окончательное усилие натяжения в разумных пределах.Лук для арбалета как сделать: Арбалет своими руками Для арбалетов окончательный вес натяжения не так важен, а высокое начальное накопление энергии гораздо менее важно, особенно если используется механическое устройство взведения, такое как лебедка.

Есть несколько принципов проектирования, которые применимы как к арбалетам, так и к ручным лукам:

  • Сила натяжения: Она должна быть как можно выше (Baker 2000d: 45). Это ограничивается только используемым устройством взведения — или его отсутствием.
  • Длина натяжения: При заданном усилии натяжения у нас должна быть максимально возможная длина натяжения (Baker 2000d: 46). Это означает, что лучше иметь более тонкий лук с длинным натяжением, чем более толстый лук с коротким натяжением. Особенно это касается луков для стрельбы в полете.
  • Высота тетивы/расчалки: Тетива должна быть как можно ниже, чтобы уменьшить потери энергии (Baker 2000d: 48). У арбалета поля меньше, чем у ручного лука, поэтому для изготовления подходящей тетивы нужно немного поэкспериментировать, особенно если тетива растягивается.Лук для арбалета как сделать: Арбалет своими руками Итак, сделайте тетиву максимально длинной, не ослабляя ее.
  • Масса плеча: Плечи лука должны быть максимально легкими. При прочих равных более тяжелые конечности медленнее (Baker 2000d: 65-66).
  • Размещение массы: Размещение массы очень важно при проектировании лука. Масса наружных конечностей, особенно кончиков, уменьшает повязку гораздо больше, чем масса внутренних частей. Поэтому мы должны стремиться сделать кончики максимально легкими.
  • Минимальная мертвая масса: Мертвая масса означает часть дуги, которая не работает (=изгибается) или недостаточно изгибается.Мертвая масса может использоваться в качестве рычага , «прикрепленного» к рабочей части лука, что приводит к увеличению заброса. Этот эффект рычага основан на том факте, что внешние плечи лука хранят гораздо меньше энергии, чем внутренние (Baker 2008: 119).
  • Вес тетивы: Тетива должна быть как можно легче, так как она служит только для передачи энергии от лука к болту (Baker 2000d: 73-74).Лук для арбалета как сделать: Арбалет своими руками
  • Натяжение тетивы: Тетива должна натягиваться как можно меньше, чтобы избежать потери энергии на последних этапах выстрела (Baker 2000d: 74).

Так называемый стек требует особого упоминания применительно к арбалетам. Стек означает потерю рычага, вызванную увеличением угла между луком и тетивой во время натяжения. Например, в самом начале натяжения соотношение между движением тетивы и кончика смычка может быть 1:5, а в конце натяжения может быть 1:1 и даже больше. Это также означает, что в конце натяжения каждый сантиметр движения тетивы добавляет луку гораздо больше энергии, чем в начале.Это вызывает ощущение «стены», быстрое увеличение силы натяжения, также известное как стопка. Из-за этой «настенной» стопки лучники часто неверно истолковывали ее как признак скорого выхода лука из строя. Это не так, что легко проверить: лук будет намного сложнее натянуть, если вы используете очень длинную, провисшую тетиву, которая имеет большой начальный угол наклона тетивы.Лук для арбалета как сделать: Арбалет своими руками

В ручных луках рекомендуется избегать стопки, так как окончательный вес натяжения должен оставаться управляемым, иначе пострадает точность.Или, в худшем случае, лук вообще нельзя натянуть. Для арбалетов окончательный вес натяжения не имеет значения, особенно если используется отдельное устройство взведения. Фактически, некоторые устройства взведения противодействуют эффекту стека как побочному эффекту их работы (например, правильно спроектированные рычаги взведения). Кроме того, у арбалетов хорошая конструкция замка сводит на нет эффект увеличения силы натяжения.

В арбалетах стопка — или, точнее, большой начальный угол наклона тетивы — также может быть полезным .Подробнее об этом смотрите в разделе «Добавление deflex».

Подбор тетивы к луку очень важен для производства прочных луков, которые также обладают хорошими эксплуатационными характеристиками. Для этого есть три причины:

  1. Тетива предназначена только для передачи энергии снаряду (например, болту или стреле).Лук для арбалета как сделать: Арбалет своими руками Использование более легкой тетивы приводит к увеличению скорости снаряда. Общее эмпирическое правило состоит в том, что уменьшение веса тетивы на одну единицу позволяет стрелять снарядами на 1/3 единицы тяжелее без какого-либо снижения скорости.
  2. Слишком прочная тетива может сломать лук, особенно при случайной стрельбе вхолостую. Один из моих арбалетов (кодовое имя Дельта ) постигла эта участь.
  3. Предварительное напряжение лука с помощью короткой тетивы (=высокая растяжка) снижает скорость болта и/или излишне нагружает лук. Это связано с тем, что лук может в лучшем случае выдавать ровно столько энергии, сколько в него подается, и эта подача начинается только после того, как лук был затянут. Другими словами, высоко натянутый лук не хранит никакой дополнительной энергии, которую можно было бы передать снаряду.Для некоторых очень эластичных материалов, таких как сухожилия, может быть полезно предварительное напряжение, но в большинстве случаев это невыгодно, так как уменьшает безопасную длину натяжения лука.Лук для арбалета как сделать: Арбалет своими руками Обратите внимание, что установка лука высоко 90 216 — это не то же самое, что 90 217 использование лука с большим начальным отклонением.

Последняя причина на удивление важна, особенно для арбалетов. Один из моих арбалетов (он же Gamma ) является ярким примером этого (см. File:Bolt velocities.ods)

Ступенька Наконечники с распорками (см) Наконечники, взведенные (см) Высота скобы (см) Вес тетивы (г) Рабочий ход (см) Скорость болта (м/с) Энергия болта (Дж)
1 78,8 72,4 9 24,5 21,5 46,49 87,94
2 80,4 73,5 6,4 14,16 24 46,78 89,03
3 80,4 73 6,4 14,16 25 48,84 97,07
4 80,4 72,7 6,4 14,16 25,7 49,87 101,21

Тестовые болты были относительно тяжелыми для этого арбалета, 81 грамм, поэтому цифры примерно отражают максимальную выходную мощность этого арбалета.Лук для арбалета как сделать: Арбалет своими руками Более длинный рабочий ход значительно повысил эффективность более легких болтов. Первоначальная тетива была слишком короткой и тяжелой, а это означало, что лук был натянут высоко. Заменив его на более длинный и легкий, выход энергии несколько улучшился (1,25%), а нагрузка на носовую часть значительно уменьшилась. По мере того, как напряжение смычка уменьшалось, стало возможным увеличить длину растяжки сначала на 1 см, а затем еще на 0,7 см. В этот момент выход энергии увеличился на 15%. Можно было получить примерно на 5% больше без большей нагрузки на лук, чем изначально.

Метод, использованный выше для оценки уровней относительного напряжения лука – измерение расстояния между концами лука в взведенном состоянии – является грубым, но, вероятно, достаточно точным для большинства целей.

Даже в самом простом луке тетива перемещается на гораздо большее расстояние, чем кончики лука: тетива действует как своеобразный рычаг. В дополнение к этой основной характеристике всех луков, есть два основных метода дальнейшего увеличения рычага:

  • Увеличить движение кончика лука .Лук для арбалета как сделать: Арбалет своими руками Ярким примером этого являются жесткие и легкие наконечники луков типа Andaman/Holmegaard.
  • Увеличение хода тетивы . Примеры этого включают с добавлением изгиба и с добавлением жесткой средней секции . Также большинство или все современные блочные луки используют этот принцип.

Добавление deflex[]

В арбалетах высокий начальный угол тетивы или стека может быть полезным , в отличие от ручных луков. Это особенно относится к очень тяжелым стальным лукам для арбалетов, которые могут согнуться всего на несколько градусов, прежде чем сломаться.Увеличивая естественный изгиб лука и, следовательно, начальный угол тетивы, мы получаем:

  1. Более длинный рабочий ход (для любого заданного угла изгиба)
  2. Более быстрое ускорение струны на заключительных фазах выстрела
  3. Более короткая и легкая струна

Пример этого показан здесь:

В данном конкретном случае лук имеет длину 800 мм и изогнут на 60 градусов относительно исходного положения.Лук для арбалета как сделать: Арбалет своими руками Здесь «согнуть на N градусов» означает согнуть лук так, чтобы угол сектора (окружности), за которым следует изгиб лука, увеличился на N градусов.Это предполагает, что румпель носовой части имеет круглую, а не эллиптическую форму. Однако этот принцип применим к эллиптическому румпелю.

Если естественный изгиб (или изгиб) лука соответствует сектору 10 градусов (лук №1), мы получаем:

  • Движение наконечника дуги: ~104 мм
  • Общий рабочий ход: 236,93 мм
  • Рабочий ход после первых 10 градусов изгиба: 91,34 мм

С другой стороны, если естественный изгиб следует за сектором 90 градусов (лук № 3), мы получаем:

  • Движение наконечника дуги: ~101 мм
  • Общий рабочий ход: 284,03 мм (на 19,88% больше, чем у лука №1)
  • Рабочий ход после первых 10 градусов изгиба: 144,07 мм (на 57,73% больше, чем в луке №1)

Хотя запас энергии лука при этом совсем не увеличивается, потенциальная скорость болта является.Лук для арбалета как сделать: Арбалет своими руками Это означает, что лук способен стрелять более легкими болтами быстрее. Следует также отметить, что лук подвергается одинаковому напряжению при изгибе (в градусах), независимо от того, является ли его естественный изгиб (дефлекс) равным 10 или 90 градусам. Это легко проверить с помощью относительно простых расчетов, реализованных здесь: Файл:Растягивающий калькулятор сжатия.ods.

Это увеличение рычага почти наверняка является одной из причин, по которой тяжелые стальные луки средневековых арбалетов изгибались очень агрессивно.Тем не менее, увеличение начального угла наклона тетивы (или добавление прогиба) имеет смысл только для луков с относительно ограниченным движением кончика; более легкие луки могут обеспечить достаточное движение тетивы без дополнительного изгиба.

Добавление жесткой средней секции[]

Еще один простой способ увеличить длину натяжения – добавить к луку жесткую среднюю часть. Это удлиняет тетиву и, следовательно, длину натяжения. Это легко продемонстрировать на примере лука, показанного на картинке выше.Лук для арбалета как сделать: Арбалет своими руками Если естественный изгиб (или изгиб) лука соответствует сектору 10 градусов и имеет жесткую среднюю часть длиной 200 мм (лук № 4), мы получаем:

  • Движение наконечника дуги: ~104 мм
  • Общий рабочий ход: 253,45 мм (на 6,97% больше, чем у лука №1)
  • Рабочий ход после первых 10 градусов изгиба: 98,07 мм (на 7,36% больше, чем в носовой части № 1)

С другой стороны, если естественный вираж следует за сектором 90 градусов и имеет жесткую среднюю часть 200 м (бантик №5) получаем:

  • Движение наконечника дуги: ~101 мм
  • Общий рабочий ход: 313,43 мм (на 32,28% больше, чем у лука №1)
  • Рабочий ход после первых 10 градусов изгиба: 159,50 мм (на 74,62% ​​больше, чем в луке №1)

Таким образом, в этом случае, просто добавив изгиб и жесткую среднюю часть, мы можем увеличить длину натяжения на 32,28%.

ПРИМЕЧАНИЕ: этот метод не особенно полезен для арбалетов: длина натяжения не увеличивается настолько, чтобы оправдать удлинение лука и, следовательно, более громоздкое использование.Лук для арбалета как сделать: Арбалет своими руками

Слова румпель или румпель довольно свободно используются в традиционной литературе по стрельбе из лука. Например, действие по снятию дерева с посоха для извлечения из него лука называется кущением . Профиль сбоку, показанный при натянутом луке, может выглядеть эллиптическим или круглым .В этих случаях говорится, что носовая часть имеет эллиптический или круглый румпель . Лук также может иметь неравномерный румпель , что означает, что одна сторона меньше изгибается при натяжении, чем другая. Или румпель лука может быть просто плохим, что означает, что он слишком сильно изгибается в одних местах и ​​слишком слабо в других. Этот сбивающий с толку язык легко понять, учитывая, что традиционные деревянные луки имеют 90 216 румпелей 90 217 (Hamm 2000b: 257-286). Вы не можете использовать набор размеров и просто сделать традиционным деревянным луком без дальнейших размышлений, так как древесина недостаточно однородна как материал.Лук для арбалета как сделать: Арбалет своими руками Однако, вы можете сделать стальной лук — румпель действительно не нужен.

При проектировании луков важно понимать, как рычаг влияет на конечности лука, когда они изгибаются. Центр лука получает полную нагрузку от остальных конечностей. На полпути кредитное плечо уменьшается вдвое, а на подсказках кредитное плечо отсутствует. Это означает, что конечности должны становиться все более гибкими по мере приближения к кончикам. В противном случае внутренние части лука испытывают чрезмерную нагрузку (=слишком сильно изгибаются) и/или кончики лука испытывают недостаточное напряжение (=изгибаются слишком мало) , если длина натяжения остается неизменной .Если бы у нас был лук одинаковой ширины и одинаковой толщины — действительно плохая идея — центр сильно изгибался бы, середина его, а кончики совсем не сильно. Таким образом, одним из ключевых факторов получения наилучших характеристик лука является одинаковое и максимально безопасное напряжение всех частей. Из этого правила есть некоторые исключения, особенно когда речь идет о ручных луках (см.Лук для арбалета как сделать: Арбалет своими руками Baker 2000d).

Есть два основных способа выровнять нагрузку на конечности:

  • Уменьшение толщины : Постепенное уменьшение толщины конечности по мере продвижения к кончикам.Жесткость конечности пропорциональна кубическому корню из ее толщины. Например, если толщина ветвей уменьшается вдвое, жесткость дуги падает до 1/8. Это означает, что уменьшение толщины никогда не должно быть линейным; скорее, он должен следовать кривой кубического корня, относительно большая часть материала удаляется с кончиков.
  • Сужение по ширине : Постепенное уменьшение ширины конечности по мере продвижения к кончикам. Уменьшение вдвое ширины лука вдвое уменьшает усилие натяжения.

В случае деревянных ручных луков оба метода обычно используются одновременно.Тем не менее, полезно использовать максимально возможное сужение по ширине: это позволяет снять как можно больше массы с наконечников, увеличивая скорость холостого огня лука (=максимальная скорость, с которой может двигаться тетива).Лук для арбалета как сделать: Арбалет своими руками Просто невозможно уменьшить столько массы только за счет уменьшения толщины без перенапряжения наконечников, как показано на этом графике:

Если используется чисто эллиптическое кущение (без сужения по ширине), максимальное количество материала, которое может быть удалено при сохранении равномерной деформации по всей ветви, составляет 25%.Если используется чисто круговой культиватор (только конус по ширине), можно безопасно удалить в два раза больше (50%) материала. Это основная причина, по которой хорошо сделанные луки с агрессивным сужением по ширине стреляют быстрее, чем луки с сужением в основном по толщине. Однако угол тетивы и зазубрины также влияют на то, как ведет себя конечность и какие части испытывают наибольшую нагрузку при любой заданной длине натяжения. Например, если лук натянут так далеко, что половинки тетивы и зазубрины параллельны, концы плеч не могут больше сгибаться; все дальнейшие изгибы должны происходить в центральной части лука.Лук для арбалета как сделать: Арбалет своими руками 3). Не учитывается масса удлинителей нока:

Длина (мм) Толщина (мм) Ширина по центру (мм) Ширина наконечника (мм) Общая масса (граммы) Масса крайних половин Масса крайних четвертей
900 6,2 40 17 1240,4 (-0,00%) 495,1 (-0,00%) 216,3 (-0,00%)
900 6,2 40 10 1088,1 (-12,27%) 380,8 (-23,09%) 149,6 (-30,83%)
900 6,2 40 6 1001 (-19,30%) 315,5 (-36,27%) 111,5 (-48,45%)

Как видно, чем ближе мы приближаемся к теоретическому оптимуму (сужение к нулю), тем больше уменьшается масса конечностей, особенно на кончиках, где это имеет наибольшее значение.Лук для арбалета как сделать: Арбалет своими руками

Величина сужения по толщине и ширине также определяет, как изгибается носовая часть, также называемая румпелем . Равномерно натянутый лук с сужением только по ширине должен выглядеть круглым при натягивании: он имеет круглый румпель . Равномерно натянутый лук с уменьшением ширины и толщины, с другой стороны, выглядит эллиптическим и, таким образом, имеет эллиптический румпель (Baker 2000e: 32-33). Эти формы румпеля показаны ниже: круглый румпель слева и эллиптический румпель справа :

Причина такой разницы в профиле бокового обзора проста: нейтральная плоскость лука находится (обычно) в центре, что означает, что он не испытывает напряжения при натяжении лука.Спина носовой части растягивает , а брюхо сжимает — все больше и больше по мере удаления от нейтральной плоскости. Каждый из них визуализируется ниже:

Задняя часть лука вверху, нейтральная плоскость посередине и брюшко внизу.Лук для арбалета как сделать: Арбалет своими руками На картинке слева изображен лук в состоянии покоя. Слева тот же лук показан полностью натянутым. Картинки преувеличены, но иллюстрируют суть: при натягивании лука спина вытягивается, а живот сжимается.Кроме того, чем дальше мы находимся от нейтральной плоскости, тем сильнее растягивается материал. Поэтому более толстые части растягиваются и сжимаются больше под любым заданным углом, чем более тонкие части. Или, другими словами, они не могут изгибаться так резко, как более тонкие детали, не подвергаясь перенапряжению. Поэтому лук с толстым конусом должен иметь эллиптический румпель: его толстый центр просто не может согнуться под таким агрессивным углом, как более тонкие кончики.

На практике конструкции луков отклоняются от теоретически «идеальных» конструкций по целому ряду причин:

  • Ограничения материалов
  • Назначение лука

Ниже представлены некоторые из этих практичных конструкций.

Простой лук с пирамидальным профилем[]

Простая пирамидальная форма , вид спереди (см.Лук для арбалета как сделать: Арбалет своими руками Baker 2000d: 67) является одной из наиболее эффективных конструкций луков. Этот тип лука имеет равномерную толщину и линейно и агрессивно сужается по ширине к концам. Наконечники должны быть как можно более узкими, но ни в коем случае не более толстыми, иначе они станут неустойчивыми. Такая конструкция лука особенно хорошо подходит для относительно тонких (толщиной до 6 мм) стальных луков, которые вырезаются (в отличие от кованых) из стали, т.е.г. рессоры. Этот дизайн также относительно легко выполнить в деревянных дугах, которые сделаны из досок или ламинированы из шпона. Чтобы получить наилучшие результаты от этой конструкции, убедитесь, что центр лука как можно шире по сравнению с кончиками, идея состоит в том, чтобы оставаться как можно ближе к теоретическому оптимуму (сужение к нулю), насколько это возможно.

Если лук относительно тонкий и широкий, легко оставаться близким к теоретическому оптимуму (пунктирная линия), не дестабилизируя кончики:

Однако, если увеличить толщину лука без увеличения ширины в центре, дизайн начнет заметно отклоняться от оптимального:

По этой причине усиленный пирамидальный профиль больше подходит для толстых и/или узких дуг пирамидального профиля.Лук для арбалета как сделать: Арбалет своими руками

Улучшенный лук пирамидального профиля[]

Как следует из названия, дуга с усиленным пирамидальным профилем представляет собой слегка усовершенствованную версию простой дуги с пирамидальным профилем . В отличие от простой версии, он обеспечивает почти оптимальное сужение даже на толстых луках. Основная идея очень проста:

  • Следуйте теоретически оптимальному сужению ширины (сужение до нуля) как можно ближе к зазубринам, т. е. до тех пор, пока ширина плеча не станет такой же, как и его толщина. Остановка сужения по ширине в этой точке позволяет избежать большинства проблем со стабильностью наконечника.
  • Сделайте остальную часть конечности одинаковой ширины.
  • При необходимости уменьшите толщину этой внешней части плеча. В зависимости от толщины лука это может дать небольшой прирост производительности, несколько увеличить стабильность кончиков и позволить немного увеличить натяжение.

Этот улучшенный дизайн показан на рисунках ниже.Лук для арбалета как сделать: Арбалет своими руками Теоретический оптимум показан штриховой линией на первых двух рисунках. На последнем рисунке пунктирной линией отмечена разница с бантом простого пирамидального профиля тех же размеров:

Как видно, эта конструкция значительно лучше более простой, особенно для толстых луков.На тонких луках более чем достаточно простого пирамидального профиля. Этот дизайн также очень хорошо работает в реальной жизни:

Следует соблюдать осторожность, чтобы не создавать слишком острый угол между конической частью и наконечником.

Бантик из рыхлого ламината[]

Эта конструкция фактически является продолжением простого лука с пирамидальным профилем, хотя внешне он выглядит иначе. Поскольку каждый ламинат является свободным , все они нагружены по отдельности .Другими словами, на самом деле не имеет значения, наслаиваются ли ламинаты друг на друга или прикрепляются друг к другу бок о бок. Эта идея визуализирована на картинке ниже:

Как видно из рисунка выше, обе дуги (ламинированная и пирамидальная) имеют одинаковую общую ширину в любой заданной точке.Лук для арбалета как сделать: Арбалет своими руками Единственная существенная разница между этими двумя луками заключается в том, что ламинированный лук уже и состоит из нескольких свободных слоев. Когда четыре ламината связаны друг с другом, характеристики обоих бантов будут одинаковыми.

Необходимость дополнительного сужения ширины (для каждого отдельного ламината) может быть уменьшена за счет увеличения количества ламинатов. На приведенном ниже рисунке показана необходимая ширина конусности в каждой части дуги, когда она состоит из 8 ламинатов:

Как видно, мало пользы от того, чтобы начинать сужать ламинаты по ширине до 2/8 или 3/8 от выступов. До этого момента изгиб лука будет близок к оптимальному даже без какого-либо уменьшения ширины.

Если оптимальные характеристики не требуются, этот тип лука относительно легко изготовить, связав вместе кучу ламината хорошего качества, одинаковой толщины и ширины.Описанное выше сужение по ширине можно исключить без больших потерь производительности.

Есть несколько материалов, которые работают с этим дизайном:

  • Бамбук: оконные шторы
  • Тонкая сталь: старые пильные полотна (для легких луков)
  • Толстая сталь: пружинная сталь (для тяжелых луков)
  • Стекловолокно

В волокнистых материалах (например, древесине или стекловолокне) самая простая конструкция из ламинатов одинаковой ширины, вероятно, является самой безопасной, поскольку волокна не прорезаются.Лук для арбалета как сделать: Арбалет своими руками Со сталью можно следовать более причудливому дизайну с конусообразными по ширине ламинатами, если вы так склонны.

Основным преимуществом этой свободной конструкции из ламината является то, что она позволяет воспользоваться преимуществами агрессивного сужения по ширине, не делая лук чрезмерно широким. Кроме того, он позволяет использовать смехотворно большую длину натяжения без слишком большого ущерба для силы натяжения.

Эта конструкция также имеет некоторые недостатки:

  • Повышенная сложность конструкции
  • Потери энергии из-за трения, вызванного скольжением ламинатов друг относительно друга во время вытягивания и высвобождения
  • Требуются ламинаты однородного качества с очень небольшим количеством дефектов
  • Создание выемок может быть сложной задачей, особенно при работе с ламинатом, который склонен к растрескиванию (например, ламинату).г. дерево или стекловолокно)

Традиционный лук, блочный или арбалет: что лучше для вас?

Вы пытаетесь сделать выбор между традиционным луком, составным луком или арбалетом? Это вопрос, который должен рассмотреть каждый начинающий охотник из лука, и поэтому за помощью мы обратились к Мишелю Бруксу, менеджеру по стрельбе из лука в Jay’s Sporting Goods в Гейлорде, штат Мичиган.Лук для арбалета как сделать: Арбалет своими руками Брукс сказал, что каждый тип лука обеспечивает уникальные возможности для отдыха, и выбор лучшего лука для вас зависит от ваших целей, времени, навыков и бюджета.

Вообще говоря, традиционные луки (включая рекурсивные и длинные луки) и составные луки называются вертикальными луками, потому что их рукоятка и плечи перпендикулярны земле. Наконечник и конечности арбалета параллельны земле, что делает его горизонтальным луком, хотя это не очень популярный термин. Вот взгляд на каждый тип и опыт, который вы, вероятно, получите от их стрельбы.

Традиционные луки

Традиционные луки не требуют аксессуаров, поэтому ими немного проще управлять.Фото: АТА

Рекурсивные и длинные луки просты по сравнению с другими типами. Им не обязательно нужен прицел, стабилизатор или подставка для стрелы. Поэтому, кроме тетивы, они не требуют особого ухода, что делает их прочными и надежными. Тем не менее, традиционные луки требуют много практики, прежде чем охотник сможет стрелять стабильно.Лук для арбалета как сделать: Арбалет своими руками И, в отличие от блочных луков, в традиционном луке все усилие натяжения необходимо натягивать и удерживать на протяжении всего процесса выстрела. Кроме того, традиционные луки, как правило, не такие мощные, как составные луки с таким же усилием натяжения.Однако, как только вы освоитесь, традиционные луки отлично подходят для охоты на мелкую дичь, потому что вы можете быстро перезарядить и инстинктивно выстрелить несколькими стрелами.

Изогнутые луки и длинные луки являются наиболее сложным стилем стрельбы из лука для изучения, но это испытание нравится многим охотникам за луком. И поскольку они не требуют большого количества аксессуаров, стрельба из традиционного лука может быть дешевле, чем блочный или арбалет.

Составные луки

Составные луки

используются для охоты на различных диких животных, а их скорость, популярность и простота использования нравятся большинству начинающих охотников.Лук для арбалета как сделать: Арбалет своими руками В отличие от традиционных луков, в составных луках используется ряд тросов и шкивов (называемых «кулачками») для обеспечения большей силы, чем просто сгибание конечностей. В то же время эти тросы и кулачки создают «спуск», что значительно снижает усилие, необходимое для удержания лука при полном натяжении, что облегчает точное прицеливание.

Также существует множество вариантов составных луков, что позволяет легко найти лук, из которого удобно стрелять. Многие производители предлагают разные уровни луков, в том числе для начинающих, средних и флагманских луков, каждый из которых имеет разную цену.Клиенты могут найти лук «расти вместе со мной», который предлагает регулировку силы натяжения в диапазоне 50 фунтов. Это позволяет лучнику увеличивать свой вес по мере того, как он становится сильнее. Другие луки предлагают только 10 фунтов регулировки.

Если вы не купите полный комплект, вам придется приобрести такие аксессуары, как прицел, упор для стрелы, стабилизатор, ремешок на запястье и, возможно, приспособление для расстегивания составного лука.Лук для арбалета как сделать: Арбалет своими руками Но если для начала вы покупаете высококачественные аксессуары и лук средней дальности, и вам нравится стрелять из блочного оружия, вы всегда можете улучшить свой лук и передать аксессуары.

Арбалеты

Арбалеты

— отличный выбор для охотников с луком, у которых не так много времени для тренировок. Фото: АТА

Большинство арбалетов предлагают хорошую точность «из коробки», и они невероятно мощные, что делает их идеальными для охоты на крупную дичь. Производители арбалетов также продают механические устройства взведения, которые позволяют охотникам всех возрастов и способностей легко взводить и стрелять из этих луков. Все это делает арбалеты удобными для всей семьи, потому что каждый может использовать один и тот же лук.Они также отлично подходят для людей с ограниченной силой верхней части тела, травмами плеча или небольшим временем для тренировок. Владельцы арбалета быстро овладевают навыками, а это значит, что они могут уделять больше времени охоте.

Как и блочные луки, арбалеты бывают разных ценовых категорий, от начального до элитного.Лук для арбалета как сделать: Арбалет своими руками Большинство новых арбалетов включают аксессуары, которые могут вам понадобиться, например, прицел и стрелы.

Правила для арбалета более изменчивы, чем правила для вертикального лука. Некоторые государственные агентства по охране дикой природы разрешают использовать их всем охотникам с луком, в то время как в других штатах они разрешаются только охотникам старшего возраста или охотникам с ограниченными возможностями.В некоторых штатах разрешено использование арбалетов в определенные периоды сезона или на определенных объектах, в то время как в других не делается различий между арбалетами и вертикальными луками как разрешенным снаряжением. Проверьте правила в вашем штате, чтобы убедиться, что вы можете на законных основаниях охотиться с арбалетом.

Brooks рекомендует охотникам перед покупкой задать себе следующие вопросы:

  • Какой охотой вы хотите заниматься?

Если вы покупаете традиционный или составной вертикальный лук, вам нужно выбрать лук, подходящий для дичи, на которую вы планируете охотиться, а также для ваших физических возможностей.Лук для арбалета как сделать: Арбалет своими руками Крупная дичь, такая как олень и лось, требует большей мощности для обеспечения гуманного промысла. Если вы выбираете вертикальный лук, он должен иметь достаточную силу натяжения, чтобы выполнять эту работу.

  • Сколько времени у тебя есть на тренировки?

Каждый тип лука требует разного уровня мастерства и приверженности, чтобы овладеть им. Инстинктивное обучение стрельбе из традиционного лука требует больше времени, чем стрельба из блочного лука. И подготовка мышц, необходимых для хорошей стрельбы из блочного лука, требует больше времени, чем стрельба из арбалета.

  • Какие законы об снаряжении для охоты с луком действуют в вашем штате?

Государственные агентства по защите дикой природы регулируют сезоны стрельбы из лука и критерии снаряжения. В некоторых штатах существуют требования к минимальной силе натяжения для вертикальных луков, а правила для арбалетов сильно различаются. Убедитесь, что вы покупаете лук, с которым разрешено охотиться в вашем регионе.Лук для арбалета как сделать: Арбалет своими руками

Попробуйте перед покупкой

Выбор лука аналогичен выбору велосипеда или автомобиля. Перед покупкой лучше пройти тест-драйв.Посетите профессиональный магазин, чтобы поработать с профессионалом, который гарантирует, что вы найдете то, что вам нужно. Во-первых, они будут задавать вопросы, чтобы узнать ваши планы и бюджет. Затем они позволят вам протестировать разные луки и модели, пока вы не найдете тот, который вам понравится.

Не должно быть давления на покупку. Большинство розничных продавцов хотят отвечать на вопросы клиентов и обеспечивать приятные впечатления от покупок. Из-за этого новичкам следует делать покупки лично в уважаемом профессиональном магазине, а не покупать товары в Интернете.Лук для арбалета как сделать: Арбалет своими руками В дополнение к индивидуальным советам и помощи, специалисты профессионального магазина помогут вам настроить и дадут советы по технике стрельбы.У вас может возникнуть соблазн купить товары в Интернете дешевле, но в конечном итоге вы потратите деньги впустую, если купите не то. Персонал профессионального магазина будет работать с вами, чтобы выбрать лук, который подходит правильно и чувствует себя прекрасно. Воспользуйтесь системой поиска магазинов Bowhunting 360, чтобы найти ближайший к вам магазин стрельбы из лука.

Сравнение параметров

Каждый тип лука имеет свои плюсы и минусы, поэтому охотники должны выяснить, что они ценят больше всего, прежде чем выбирать, что купить. Что бы вы ни решили, помните, что в будущем вы сможете менять луки или типы луков.Многие лучники перерастают свои настройки (физически или умственно) или просто жаждут высокотехнологичных характеристик нового лука. Или вы можете обнаружить, что вам нравится использовать разные луки для разных видов охоты.Лук для арбалета как сделать: Арбалет своими руками Если вы привыкнете успешно обращаться с арбалетом каждый охотничий сезон, задача перехода на изогнутый арбалет может показаться довольно привлекательной.

Лук или арбалет для выживания

Поделись, пожалуйста!

Арбалеты и луки — отличные инструменты для выживания, если вы знаете, как ими пользоваться.Как говорится, пространство — это проблема. Вы не можете хранить несколько видов оружия в своей аптечке или сумке для жуков, особенно если вы хотите оставить место для еды, воды и предметов первой необходимости. Итак, что выбрать для выживания: лук или арбалет?

Арбалеты намного быстрее луков, но лук дает лучшую точность. Если вы умеете хорошо целиться, то арбалет будет хорошим выбором. Если вам не хватает точности, вам следует выбрать лук, чтобы вам было легко стрелять.

В этой статье вы также узнаете следующую информацию:

  • Различия между луками и арбалетами
  • Почему лучше выбрать один, а не другой
  • Обзор лучших луков и арбалетов на рынке

Что выбрать для выживания: арбалет или лук?

Оружие ближнего боя прекрасно, если вы знаете, как им пользоваться, но нельзя отрицать преимущество возможности поразить цель с большого расстояния.Лук для арбалета как сделать: Арбалет своими руками И луки, и арбалеты позволяют вести бой на дальних дистанциях, что может спасти жизнь, если вы охотитесь за едой в сценарии выживания. Съесть животное лучше, чем пытаться найти съедобные растения, избегая при этом несъедобных. Однако между двумя вариантами нет прямого ответа.

Давайте разберем причины, по которым вы можете выбрать один из них:

  • Если вы привыкли стрелять из ружья, то, вероятно, вам лучше подойдет арбалет .Их держат так же, как ружье, и для перезарядки, обращения с ними и прицеливания требуется несколько одинаковых маневров. Однако это может не применяться, если вы также хороши в охоте с луком.
  • Если вы плохо целитесь из оружия, то блочный лук будет хорошим выбором . Хотя у арбалетов есть скорость и прицел, луки заметно более точны при стрельбе из лука на средние и дальние дистанции. Вам не придется беспокоиться о том, что стрела или болт будут качаться в другом направлении, если только не будет ветра.Лук для арбалета как сделать: Арбалет своими руками
  • Если вы хотите что-то более портативное, то бант будет отличным вариантом . Вы можете прикрепить его к боковой части рюкзака, не занимая много места. С другой стороны, арбалеты громоздки и требуют особого обращения и защитных пряжек каждый раз, когда вы заканчиваете их использовать.
  • Если вы предпочитаете регулировать силу выстрела, то блочный лук — лучший вариант . Вы можете ограничить силу натяжения, уменьшив расстояние, на которое вы тянете струну.У арбалетов есть только одна настройка, когда вы фиксируете болт на месте, поэтому вы не сможете определить, насколько он короткий или длинный.
  • Если вам нужно меньше вибрации и отвлекающих факторов при стрельбе, выберите лук . Обычные составные луки не очень сильно вибрируют, и их совсем не неудобно использовать. Однако арбалеты довольно сильно вибрируют, когда вы отпускаете болт, особенно если он движется с высокой скоростью.

Плюсы и минусы составных луков и арбалетов

Арбалеты и составные луки могут быть очень эффективными в умелых руках.Лук для арбалета как сделать: Арбалет своими руками Любой, кто знает, как правильно их использовать, сможет обеспечить себя едой в любое время, если это необходимо для выживания. Однако у обоих видов оружия есть свои преимущества и недостатки.

Если вы никогда раньше не использовали ни один из луков, вот плюсы и минусы каждого из них:

Плюсы составных луков

  • Составные луки намного проще в освоении. Вы можете отрегулировать расстояние, изменить высоту и исправить все остальное в соответствии со своими предпочтениями. Они также доступны для широкого диапазона цен.
  • Составные луки также гораздо менее громоздки, чем арбалеты. Вам не нужно беспокоиться о том, чтобы таскать с собой большое громкое оружие, куда бы вы ни пошли.
  • Научить новичка пользоваться легким блочным луком очень просто. Определенно есть кривая обучения, но она короче, чем процесс обучения стрельбе из арбалета.

Минусы составных луков

  • Они не поставляются с такими точными прицелами, как арбалеты.Лук для арбалета как сделать: Арбалет своими руками Вы не можете увеличивать масштаб или регулировать ветер, а также не можете искать метки для изменения и учитывать падение.

Плюсы арбалетов

  • Арбалеты намного быстрее блочных луков. Вы можете перезарядить болт за несколько секунд и сразу выстрелить. Перезарядка не проблема, а стрельба упрощается благодаря расположенному сверху прицелу.
  • Арбалеты не нужно перетягивать так часто, как составные луки. Даже если вам в конечном итоге придется его заменить, этот процесс займет меньше половины времени, которое вы потратили бы на лук.
  • Арбалеты совместимы с большинством прицелов.Если у вас есть прицел, который вы предпочитаете, вы можете купить его в оружейном магазине или в Интернете, чтобы он подходил для вашего арбалета.

Минусы арбалетов

  • Арбалеты намного крупнее и неудобны в обращении и хранении, чем составные луки. Эта проблема не только замедляет первоначальное вытаскивание, но и затрудняет хранение и переноску на большие расстояния.Лук для арбалета как сделать: Арбалет своими руками

Лучший арбалет или лук для выживания

После того, как вы прочитали все причины, по которым вам следует выбрать арбалет или традиционный лук, пришло время сделать свой выбор.

Рекомендуемый арбалет

При поиске арбалета я рекомендую несколько критериев. Он должен иметь натяжение около 185 фунтов, чего более чем достаточно для охоты. Также должен быть регулируемый приклад и эргономичная рукоятка, которая поможет вам лучше прицеливаться и двигаться с комфортом. Это арбалет, который я сейчас рекомендую (нажмите на ссылку, чтобы увидеть список Amazon).

На этом арбалете есть глушители, которые уменьшают вибрацию, а также шум выстрела.Вы не будете привлекать к себе внимание, и вам не придется иметь дело с разочаровывающими движениями арбалета во время движения. В верхней части арбалета находится прицел, который можно прицелить или снять для прицела.

Плюсы
  • Практически бесшумные глушители с очень низкой вибрацией
  • Включает съемный прицел
  • Большое усилие натяжения для остановки цели
  • Поставляется с очень хорошей гарантией на складе

Рекомендуемый лук

Что касается лука, вам понадобится что-то такое же компактное, как арбалет, но при этом обладающее характеристиками длинного лука.Лук для арбалета как сделать: Арбалет своими руками Тактические луки идеально соответствуют этим критериям. Они складываются, чтобы поместиться в вашем рюкзаке, и могут быть развернуты для съемки за считанные секунды. Если вы ищете, что бы хранить в рюкзаке во время передвижения, то лучшего варианта вам не найти. Это мой текущий рекомендуемый тактический лук, который также можно найти на Amazon.

Лук должен стрелять со скоростью около 200 футов в секунду, чтобы он идеально подходил для скрытой охоты. Длина вытягивания должна составлять около 31 дюйма, что подходит даже для маленьких людей.Хорошо использовать легкий вариант, и лучше всего, если он весит менее 3 фунтов (1,5 кг).

Плюсы
  • Тактические луки складываются для удобства переноски
  • Усилие натяжения не менее 50 фунтов
  • Стреляет со скоростью до 200 футов в секунду или выше
  • Изготовлен из высококачественных материалов

Оба лука достойны инвестиций, но они все зависит от того, в чем вы чувствуете себя наиболее комфортно.Лук для арбалета как сделать: Арбалет своими руками Если вы привыкли стрелять из винтовок и вас устраивает их громоздкость, то арбалеты предлагают непревзойденную силу стрельбы.С другой стороны, если вы предпочитаете традиционный, портативный и эффективный лук, вам следует выбрать тактический лук.

Последние мысли

Когда дело доходит до выбора лука или арбалета для выживания, у каждого из них есть свои преимущества. Прямого ответа нет. Вы должны выяснить, какой из двух луков вам больше подходит, а затем выбрать лучший лук на рынке. В конце концов, зачем вам соглашаться на меньшее, когда вы пытаетесь выжить?

Арбалеты и луки похожи в том смысле, что они быстры и эффективны, поэтому не слишком беспокойтесь о том, какой из них выбрать.В худшем случае попробуйте оба, чтобы выяснить, какой из них вам больше нравится. Есть много недорогих моделей для покупки.

Привет, я Джим и автор этого сайта. Меня всегда интересовало выживание, рыбалка, кемпинг и все, что связано с природой. На самом деле, когда я рос, я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки.Лук для арбалета как сделать: Арбалет своими руками Я надеюсь, что вы найдете что-то полезное в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!

Поделись, пожалуйста!

5 причин выбрать арбалет, а не блочный лук

Когда я сижу со своим блочным луком в стойке на дереве , передо мной появляется пара прекрасных оленей.Я поднимаю лук… натягиваю… отпускаю и — промахиваюсь.

Может быть, мне не хватило практики? Скорее всего так. Я признаю, что у меня не так много времени, чтобы практиковаться с блочным луком. Вот почему я в конце концов решил отложить составной лук и взять арбалет . Он по-прежнему дает мне другой охотничий опыт, но для меня он более естественен, чем лук.

Комплект арбалета Bear X Constrictor CDX

Арбалет больше похож на стрельбу из винтовки , с которой мне удобнее, потому что она уже заперта и заряжена – мне остается только прицелиться и нажать на спусковой крючок.Лук для арбалета как сделать: Арбалет своими руками И, хотя мне не хочется это признавать, возможно, мое старое тело просто не может больше выдерживать силы, необходимые для тяги компаунда.

Наконечник: Арбалет Bear X Constrictor CDX идеально подходит для охоты в кроне деревьев или на земле. Этот набор для арбалета имеет компактный дизайн, который позволяет легко маневрировать в ограниченном пространстве, чтобы сделать идеальный выстрел! Размер всего 14 дюймов в невзведенном состоянии. X Constrictor имеет регулируемую щеку и 3-дюймовую регулировку усилия спуска, что означает, что вы найдете точную посадку, которую хотите, а спусковой крючок с защитой от холостого огня добавляет элемент безопасности.В комплект арбалета Bear X Constrictor CDX входит арбалет : , 3 болта Bear X TrueX, колчан с 5 болтами, устанавливаемый сверху, прицел с подсветкой, ремень, трос взвода и смазка для рельсов / воск для струн.

1. Меньше тренируйтесь с арбалетом (вроде как)

Несмотря на то, что в арбалете не так много хитростей, как в блочном луке, мне все же нужно попрактиковаться.Лук для арбалета как сделать: Арбалет своими руками Как знает стрелок из винтовки, вы должны знать динамику своего оружия, элементы управления, безопасность и ограничения. Чем больше вы используете какое-либо оружие на полигоне, тем больше вам будет с ним комфортно, а значит, вы станете более опытным.Но я начал понимать, что, по крайней мере, мне нужно проводить больше времени, чем у меня было, с блочным луком. Если вы обнаружите, что то же самое верно, то вы также можете подумать о переключении.

2. Исключает настройку выстрела, арбалеты предварительно заряжены

В отличие от блочного лука, арбалет предварительно заряжается до того, как произойдет потенциальный выстрел. Вы настраиваетесь на свою охотничью позицию; тетива арбалета отводится назад, иногда с помощью взводного устройства; и он фиксируется в положении готовности с помощью предохранителя.

Стрела или болт надежно закреплены на месте. И когда моя добыча подходит к стрельбищу, все, что мне нужно сделать, это снять предохранитель, прицелиться и нажать на спусковой крючок.Лук для арбалета как сделать: Арбалет своими руками Звучит знакомо? Шаги очень похожи на винтовку.

Совет: Арбалетные болты Bear X TrueX () повышают мощность арбалетов Bear X менее чем на 12 дюймов при взведенном курке. Насадки TrueX обеспечивают неизменно точный полет, а 4-дюймовые лопасти быстро стабилизируют болты.

3. Легкость прицеливания из арбалета

Прицел для арбалета Bear X Speed ​​

К современным арбалетам можно прикрепить арбалетный прицел , в то время как соединения используют несколько регулировочных штифтов. При эффективной дистанции стрельбы менее 30 ярдов из любого лука необходимость в прицеле для арбалета часто обсуждается.

Совет: Отдача арбалета противоположна отдаче винтовки, не рекомендуется надевать оптический прицел на арбалет. Некоторые используют оптический прицел

.

Специализированные арбалетные прицелы — это маломощные приспособления, содержащие несколько сеток для различных расстояний.Центральное перекрестие регулируется на любое желаемое расстояние.Лук для арбалета как сделать: Арбалет своими руками С моим многоцелевым прицелом для арбалета TRUGLO сетка прицела будет соответствовать шагу в 10 ярдов, если центральное перекрестие установлено на 20 ярдов. Автоматически это делает нисходящие сетки на 30, 40 и 50 ярдах. Это простая одноточечная установка. Хотя стрельба на 50 ярдов не рекомендуется для любого лука, для арбалета она на удивление точная! Мой конкретный прицел имеет сетку с подсветкой от батареек, что дает мне возможность качественной и продолжительной съемки в густом лесу, когда солнце садится за горизонт.

Комплект арбалета Cabela’s Finality 390

4. Арбалеты легче воздействуют на тело

Пользователи составных луков часто обладают большей силой верхней части тела и рук, чтобы натянуть лук и удерживать это натяжение в течение некоторого времени, пока они ждут, пока цель займет идеальное положение. Это не относится к арбалету и его предварительно заряженной конфигурации.

Проблемы с плечом, такие как артрит, разрывы вращательной манжеты плеча, прошлые переломы и вывихи, могут ограничивать многие старшее поколение в достижении эффективного контроля блочной дуги.Лук для арбалета как сделать: Арбалет своими руками Даже операции по поводу травм в любом возрасте могут ограничить эти необходимые силы и контроль над верхней частью тела.

Вспомогательное устройство для взведения арбалета Excalibut

Для более сложных медицинских ситуаций производители арбалетов разработали специальные устройства для взведения арбалета с лебедкой для облегчения натягивания.

Совет: Если вы хотите перейти от охоты с винтовкой, но не можете схватиться с составным луком, арбалеты могут стать более легким переходом.

 Совет: ВАУ! Покупка Excalibut Crossbow Crank — лучшее, что я когда-либо делал.Я поставил его на Matrix 380, и теперь мой 8-летний внук может взвести мой лук. Тихий и прочный. В качестве дополнительного плюса, когда вы взведете лук, вы можете снять приспособление для взведения зарядного устройства, просто потянув за спусковой крючок, и положить его в рюкзак во время охоты.

Арбалеты помогут, если вы определенного размера.

Лук для арбалета как сделать: Арбалет своими руками ..

Если вы похожи на меня, то крупный мужчина означает, что у вас могут быть некоторые ограничения «позы», когда вы пытаетесь натянуть блочный лук в роще. Эта бочкообразная грудь и туловище живота, на формирование которых у вас ушло столько лет, могут ненароком помешать.Нижние конечности компаунда или, что еще хуже, тетивы могут наткнуться на кожу или свободную одежду, когда вы их отпустите. Проблема с одеждой обостряется во время охоты в экстремально холодную погоду, так как я добавляю еще больше объема своему телу. Арбалет делает эти ситуации немного более комфортными и выгодными для успеха!

Несомненно, стрельба из лука — это увлекательный вид спорта, будь то стрельба по мишеням или игра, но если вы обнаружите, что не можете укротить блочный лук, подумайте о том, чтобы изменить ситуацию с помощью арбалета.



.Лук для арбалета как сделать: Арбалет своими руками

Добавить комментарий

Ваш адрес email не будет опубликован.
