Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.
Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?
Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:
По способу изготовления различают сварные и кованные лестницы.
Конструктивно металлические лестницы бывают:
Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтамиВажно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.
Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.
В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.
Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.
В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.
Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина.
Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.
Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.
Для строительства межэтажной металлической конструкции нам потребуется:
Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.
Соблюдаем такую последовательность в работе:
Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу.
Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.
По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.
Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.
У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.
Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.
Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.
Верхняя ступень устанавливается на минимальном расстоянии от стены.
Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.
Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.
При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.
Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу.
И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.
Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.
Лестница — это не прихоть домовладельца, а незаменимый атрибут любого помещения, в котором 2 и более этажа.
Но не всегда комнаты, где располагается этот жизненно необходимый элемент, могут похвастаться просторной площадью. Поэтому лестница в таких помещениях выглядит массивно, громоздко.
На помощь приходят дизайнеры и архитекторы, предлагающие оригинальные, красивые и эффективные решения этой проблемы. Воспользовавшись одним из декораторских приемов, можно соорудить невесомую конструкцию, которая будет почти незаметна и даже станет «парить» в пространстве.
Существует несколько необычных решений, которые помогут создать не только функциональную, но и изящную лестницу, подчеркивающую общее настроение помещения.
Способ первый: консольные ступени
Главная отличительная черта лестницы с консольными ступенями кроется в том, что визуально конструкция ни на чем не фиксируется. В действительности в роли опоры выступают стена, столб или колонна.
Данный вариант достаточно сложен в изготовлении, требует мастерства и опыта, поэтому сооружение конструкции стоит доверить специалистам.
В некоторых случаях изготовление лестницы начинается еще на этапе укладки стен: например, модели из прочного материала, такого как железобетон, частично скрывают в кладке, усиленной арматурой. Также распространен другой вариант — крепление ступеней при помощи анкерных болтов, а также сооружение прочного сварного каркаса. Последние способы более трудоемки, однако их можно реализовать в уже построенном доме.
В качестве ограждения можно использовать любой вариант: стекло, трубы из нержавеющей стали, тросы или веревки. Для придания большей декоративности, ступени часто отделывают ценными породами древесины — дуб, бук или ясень.
Чтобы защитить конструкцию от негативного внешнего воздействия и увеличить срок эксплуатации, деревянные ступени стоит дополнительно покрыть маслом или лаком, а также придать цвет, который будет гармонично сочетаться с дверью или полом.
Способ второй: стальные косоуры
Косоур — несущая опора, на которую надеваются ступени лестниц.
Сбоку конструкция выглядит как гребёнка, отличающаяся высокой прочностью. Торцы ступенек подобной модели будто парят в воздухе, однако несмотря на кажущуюся легкость, конструкция имеет высокие несущие характеристики и способна выдерживать большой вес.
Опорные балки, на которые крепится лестница, могут быть деревянными, бетонными, металлическими. При этом не обязательно, чтобы ступени были изготовлены из того же материала. Например, необычно смотрятся модели, сочетающие металлическую опору и деревянные ступени. Также использование косоуров позволяет придать лестнице любую форму: прямую, с поворотом, винтовую, спиралевидную, округлую. Благодаря этой особенности можно подобрать вариант, который гармонично впишется в помещение с любым дизайном.
Способ третий: центральный косоур
Сегодня это один из самых востребованных вариантов оформления лестниц. Конструкция данной разновидности состоит из отдельных элементов «Z»-образной формы и может быть как сварной, так и сборной.
Вторая разновидность позволяет менять направление марша, изменять высоту ступеней, присоединять дополнительные модули. Для придания жесткости конструкцию нужно подпереть столбом или укрепить стяжными больцами.
Способ четвёртый: больцы
Больцы — соединительные элементы, объединяющие ступени в цельную конструкцию. С их помощью можно усилить лестницы на косоурах, столбах или консолях.
Изделие включает болт, центральную гайку и распорную втулку. В некоторых случаях в роли больцов выступает нижняя часть оградительных стоек.
Способ пятый: ступени из прочного стекла
Для этого варианта используется закаленное стекло толщиной не менее 16 мм. Подобные лестницы выглядят очень эффектно – они буквально «парят» в воздухе. Однако стоимость конструкции на порядок выше аналогов из древесины.
Кроме того, доверить установку изделий можно только профессионалам, имеющим большой опыт проведения монтажных работ.
Способ шестой: спиральные и винтовые лестницы
Подобные конструкции занимают гораздо меньше площади, чем прочие разновидности.
Но чтобы марши были удобными в использовании, величина подступенка должна быть не менее 17 см, а ширина ступеней в их самой большой части – минимум 24 см.
Способ седьмой: «невидимое» ограждение
Изготавливают элементы из прочного многослойного стекла. При правильном монтаже и использовании качественных материалов получается прочная и безопасная конструкция.
Причем подойдет разновидность даже для семей с маленькими детьми: стекло отличается высокой надежностью, поэтому можно не переживать, что ребенок травмируется или разобьет экран.
Способ восьмой: ограждение из струн
Перила из струн выглядят не менее эффектно, чем стеклянные экраны, при этом их сооружение не пробьет брешь в семейном бюджете.
Чтобы ограждение было не только красивым, но и безопасным, важно соблюдать ряд правил: нижний горизонтальный трос должен находиться на высоте не более 15 см от ступени. Такое же расстояние должно быть между стойками ограждения.
Способ девятый: ажурные перила
Несмотря на большую массу, ажурные перила выглядят очень изящно и помогают придать легкости даже самому массивному лестничному маршу. А при грамотной отделке кованные перила можно гармонично сочетать с любым материалом — натуральной древесиной, металлом или стеклом.
Лестница — это не обязательно массивное и основательное сооружение. Используя идеи декораторов и архитекторов, можно создать одновременно прочную и изящную конструкцию, которая будет не только выполнять основное предназначение, но и станет оригинальным дизайнерским украшением любого помещения.
Пользовательские лестницы — это пользовательские здания, которые были добавлены в обновлении v0.
18 The Forest .
Благодаря гибкости нестандартных лестниц их можно использовать в качестве мостов, строительства домов, достижения труднодоступных мест, доступа к дверным проемам на дверных проемах, пандусов для бревенчатых саней и многого другого.
Будьте осторожны, размещая нестандартные лестницы на дверных проемах. Если он слишком высокий, они могут блокировать открытие и закрытие двери.
∞ | = | ∞ |
|---|---|---|
| Пользовательские Лестницы | Журнал |
Существует нестандартная версия лестницы, называемая простой лестницей. Они могут быть более доступными, хотя имеют заданную высоту и не изготавливаются по индивидуальному заказу:
1 | = | 5 |
|---|---|---|
| Простая Лестница | Журнал |
72Теперь можно заблокировать кусок лестницы шириной в 1 бревно. Исправлена ошибка, из-за которой часть лестницы с платформой не регистрировала удары.
(Здание) Добавлена угловая привязка при размещении фундамента, стен, заборов и лестниц!
47Исправлена ошибка процедурной лестницы-призрака, из-за которой невозможно было заблокировать совершенно нормальную короткую лестницу (в пределах ограничений).
Лестница, ведущая вниз (поместите первую точку вверх, затем прицельтесь вниз), теперь пропускает часть платформы на первом фрагменте, если она заблокирована короче, чем обычная минимальная длина.
Теперь размер зажима при создании длинных процедурных лестниц вместо предотвращения блокировки положения (не изменяет максимальный размер лестницы, но значительно упрощает ее размещение)
Контент сообщества доступен по лицензии CC BY-NC-SA, если не указано иное.
Ремонт вашей лестницы — отличный способ обновить весь внешний вид вашего дома. Поскольку лестница играет центральную роль в планировке дома, она может иметь драматический эффект.
Компания Hardwood Lumber Company десятилетиями занимается фрезеровкой деревянных лестниц на заказ. Мы создали это руководство «Как построить лестницу» настолько простым, насколько это возможно, но даже самые лучшие инструкции не могут изменить некоторые факты:
Строительство лестницы — проект не для новичков .
Если вы не считаете себя опытным в столярном деле, мы рекомендуем нанять профессионала для завершения проекта.
Если вы решите сделать все своими руками, помните, что строительство лестницы может быть опасным , и к этому нельзя относиться легкомысленно. Если лестницы установлены неправильно, они могут создать серьезные проблемы с безопасностью.
Обратите внимание: Это руководство предназначено только для использования в образовательных целях, и Hardwood Lumber Company не несет ответственности за любой ущерб, причиненный вам или вашему имуществу в связи с этим руководством.
Что нужно знать перед строительством лестницы
Инструменты, необходимые для сборки лестницы
Лестничная терминология
Как измерить уклон лестницы
Как установить подступенки и ступени лестницы
Как прикрепить поручень к стене
Создание собственной лестницы позволяет максимально контролировать каждую деталь и каждую деталь вашей лестницы.
Вот краткий контрольный список вещей, которые вы должны учитывать, прежде чем включать электроинструмент:
Строительные нормы и правила: Строительные нормы и правила могут различаться в зависимости от местоположения, вы несете ответственность за то, чтобы ваша новая конструкция лестницы соответствовала нормам до ее установки.
Безопасность инструмента: В этом проекте будут задействованы электроинструменты. Важно убедиться, что у вас есть безопасная, правильно вентилируемая среда для их эксплуатации.
Защитная одежда: Защитные очки обязательны, и каска тоже не помешает.
В следующем списке перечислены основные инструменты, необходимые для самостоятельной сборки лестницы. Одним из самых важных факторов, которые следует учитывать, является любая доступная помощь.
Если вы пытаетесь выполнить этот проект в одиночку, это может занять до двадцати часов или больше, в зависимости от вашего опыта и удобства работы с необходимыми инструментами.
Вот список необходимого оборудования:
Защитные очки
Метла и совок
Рулетка
Финишные гвозди
Сверла и сверла
Настольная пила с заточенным или новым лезвием
Высококачественная торцовочная пила с чистовым диском.
Молоток
Качественный строительный клей
Гвоздильный пистолет и воздушный компрессор
Замазка для дерева
Лом
Лестничные кнопки
Квадратная рамка 2 дюйма
Нож для ковров (при удалении существующего ковра).
Уровень
Прежде чем приступить к работе с электроинструментом, обязательно узнайте, как безопасно работать с ним.
Частью обучения чему-либо является изучение конкретных слов, языка или жаргона по теме, и ступеньки ничем не отличаются. Есть несколько необычных слов, с которыми вы, возможно, не знакомы, если никогда раньше не занимались строительством или ремонтом лестниц.

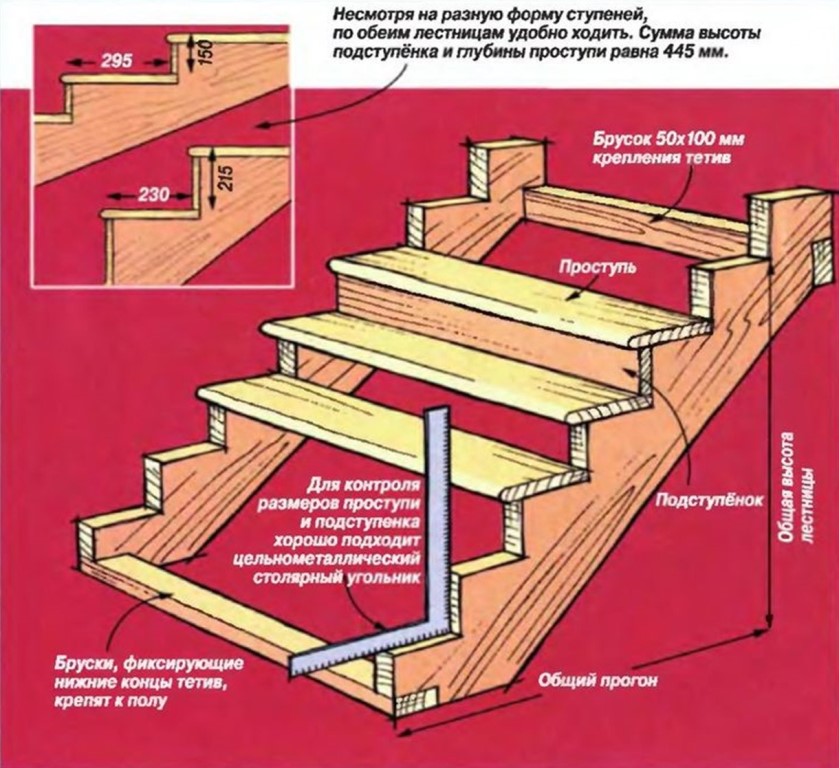

Вот список наиболее распространенных терминов по лестничным конструкциям:
Стрингеры — это две или иногда три опорные доски, которые проходят под лестницей и обычно невидимы в большинстве домов. Ступени и подступенки крепятся к косоурам для обеспечения постоянного расстояния между лестницами.
Проступи, обычно называемые «ступенями», представляют собой наступаемую часть вашей лестничной конструкции.
Стандартные проступи хорошо подходят для лестницы, которая с двух сторон окружена стенами.
Подступенки — это доски, которые образуют вертикальную поверхность каждой ступени, образуя пространство между ступенями лестницы, по которому можно пинать пальцами ног. Часто в недостроенных подвалах лестницы вообще без подступенков или так называемые открытые подступенки. На изображении ниже подступенки лестницы окрашены в белый цвет, чтобы дополнить ступени из вишневого дерева.
Лестничные молдинги — это дополнительная изюминка, которая действительно может помочь вам достичь стиля и законченного вида вашей лестницы, о котором вы мечтали. Возможности ограничены только вашим воображением, но вот три самых популярных стиля лепнины лестницы:
Четвертькруглый молдинг: Переходный молдинг, который идет вдоль нижнего подступенка лестницы к текущему полу.
Нижний молдинг башмака: Более узкий переходный молдинг, который также проходит вдоль нижнего подступенка лестницы к текущему настилу, чтобы скрыть все, что находится между ступенями и подступенком.
Молдинг бухты: Молдинг, который устанавливается под выпуклостью, чтобы добавить декоративные переходы между ступенями и подступенками.
Теперь, когда мы рассмотрели необходимость знать терминологию по строительству лестницы, первый шаг – это точные измерения. Для всех ваших потребностей в лепнине лестницы посетите нашу дочернюю компанию Moldings One.
После того, как вы собрали материалы и инструменты, вы готовы приступить к расчету уклона вашей лестницы.
С помощью рулетки измерьте высоту подступенка (расстояние от пола до верха лестницы).
Разделите общую высоту от чистого пола до чистого пола на количество подступенков, которые вы собираетесь использовать. Это число представляет собой высоту каждого подступенка.
Установите кнопки лестницы на вашем квадрате с подъемом и пробегом по лестнице (подступенки обычно от 7 до 8 дюймов), а другое существо (9«до 10»).
Отметьте на стрингерах места, где будут располагаться подступенки и ступени.
Прикрепите (приклейте блоки) треугольные деревянные бруски к косоуру, к которому будут крепиться подступенки и ступени.
Всегда используйте клей для дерева хорошего качества там, где встречаются два куска дерева, и оставьте излишки клея для отверждения, прежде чем соскрести их острым долотом.
После обрезки и закрепления стрингеров можно приступать к установке ступеней и подступенков. Вы всегда сначала устанавливаете первые два подступенка, а затем ступени устанавливаются поверх первого подступенка и против второго подступенка. Помните, что ваш проект должен соответствовать всем местным строительным нормам.
Используйте циркулярную пилу, чтобы отрезать подступенки по размеру стрингеров.
Обязательно учитывайте толщину ступеней при выполнении разрезов.
С помощью шурупов прикрепите первые два подступенка к стрингерам.
Предварительно просверлите все отверстия для гвоздей или используйте пистолет для гвоздей.
Используйте отделочные гвозди, чтобы прибить каждый подступенок к стрингеру.
С помощью циркулярной пилы отрежьте ступени по длине каждого подступенка.
С помощью шурупов прикрепите ступени к косоурам.
Используйте инструмент уровня, чтобы выровнять протектор спереди назад.
Предварительно просверлите все отверстия для гвоздей (или используйте пистолет для гвоздей).
Используйте финишные гвозди для прибивания каждой проступи или подступенка
Завершив первые два подступенка и проступь, вы можете осторожно протестировать первый шаг.
Повторите процесс, медленно наращивая каждую ступеньку, два подступенка и одну проступь за раз.
