Как класть углы из кирпича: советы мастера

На сегодняшний день в нашей стране возводится огромное количество объектов. Особое внимание при строительстве кирпичных стен необходимо уделить кладке углов. Именно эти элементы являются основой возведения здания. Неважно, что вы строите – коттедж, гараж или баню. Допущенные при выкладывании углов ошибки могут нарушить симметрию стен, отрицательно сказаться на их устойчивости и прочности. В данном обзоре мы подробно рассмотрим, как класть углы из кирпича.

Начало работ

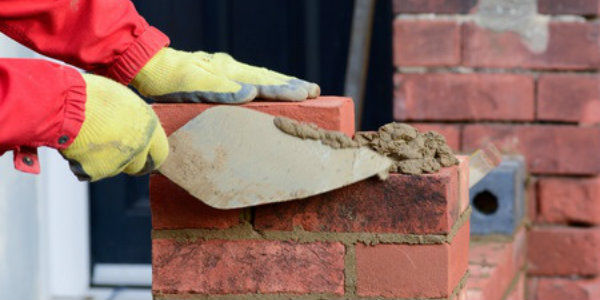

как выложить из кирпича угол

На первом этапе возведения сооружений следует установить в углах по отвесу порядовки. При строительстве кладка углов должна опережать возведение стен на 3-4 ряда. Для выполнения перевязки швов по углам используются не только полномерные кирпичи, но также и куски по половине и четверти.

Особенности работы

Давайте на этом остановимся более подробно. Далеко не все мастера знают, как правильно вывести углы дома. Считается, что это довольно простой процесс, но на самом деле он имеет множество особенностей. Вам предстоит заранее выбрать способ перевязки, технику укладки и даже материалы для будущей отделки. Несущая способность стен будет зависеть от целевого назначения постройки.

Кирпич имеет стандартные размеры и правильную геометрию. Исходя из этого и проводится проектирование и расчет будущей конструкции.

К наиболее важным требованиям технологии работы с этим материалом относятся:

  1. Использование высококачественных компонентов, строгое соблюдение пропорций. Строительные растворы должны готовиться в строгом соответствии с инструкциями производителя.
  2. Раствор должен быть равномерно распределен между соседними изделиями и рядами конструкций. При нарушении этого требования может наблюдаться перерасход смеси и отклонения от уровня.
  3. Контроль за линейным расположением рядов, созданием исключительно вертикальных или горизонтальных швов.
  4. Проверка каждого угла и ряда строительным уровнем.

Работа при низких температурах

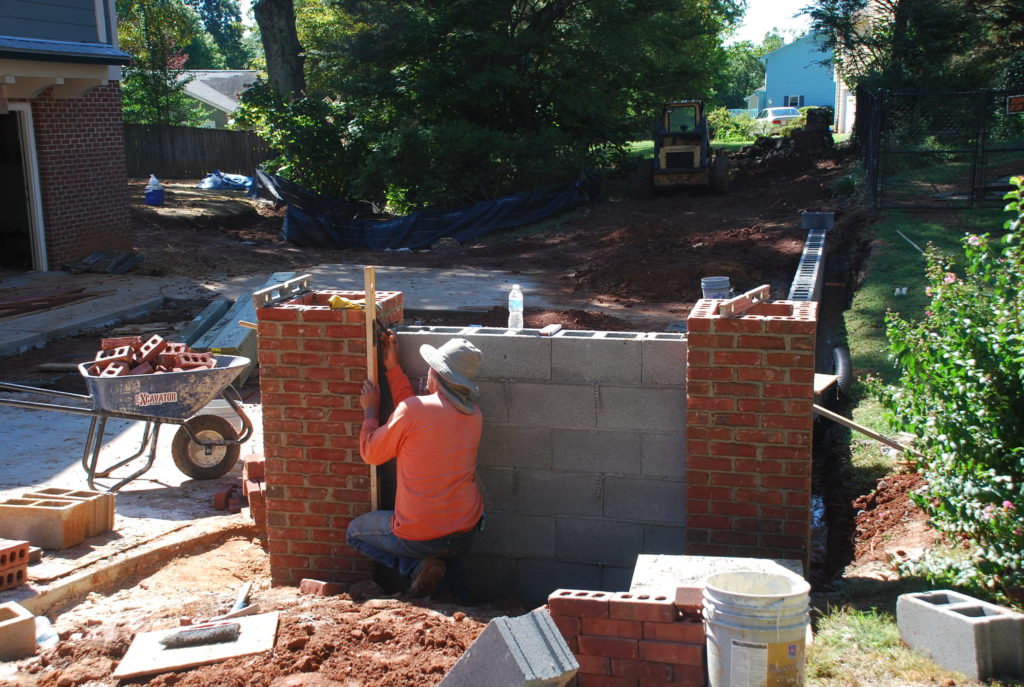

кладка кирпичом угла дома

Итак, что об этом необходимо знать? Особого внимания заслуживают погодные условия. Не всем известно, но кирпичная кладка может осуществляться далеко не при любой температуре. Мороз и жара способны оказывать серьезное воздействие на правильность затвердевания строительной смеси. Зимних работ следует избегать из-за риска промерзания воды в растворе и нарушения гидратации. При температурах ниже -5 градусов использовать обычные методы укладки кирпичей запрещено. Допустимо продолжать возведение стен при условии прогрева конструкций и ввода специальных морозостойких примесей. Однако при отсутствии опыта проводить работы самостоятельно в таких условиях не стоит.

Нюансы укладки кирпичей различных типов

Этому аспекту стоит уделить особое значение. Для полно- и пустотелых разновидностей строительных кирпичей схема действий по укладке будет приблизительно одинаковой. Существуют специальные разновидности пустотелого кирпича с отверстиями, облегчающими проведение работ. Это существенно упростит процесс для новичков. Вид перевязки при этом следует выбирать таким образом, чтобы пустоты были скрыты внутри кирпичной кладки.

Сложнее всего правильно выложить облицовочный материал. Такая кирпичная кладка не допускает отклонения от ширины швов. Они должны быть аккуратными, чистыми и плотно заполненными. Недопустимы следы раствора на лицевой поверхности, поскольку материал из-за этого может изменить свой цвет. Лучше всего контролировать процесс нанесения раствора при помощи специальных шаблонов. Подбивать такой кирпич можно только идеально чистым молотком.

Способ кладки будет зависеть от размеров кирпича: для несущих стен – в один, полтора или два, для перегородок – в четверть.

Инструменты

как правильно вывести углы дома

Что об этом необходимо знать? Прежде чем разбираться, как класть углы из кирпича, необходимо привести обязательный перечень строительных инструментов для проведения работ:

  • кельма;
  • емкость для приготовления раствора;
  • расшивка;
  • приспособление для подачи раствора на кладку;
  • шабровка;
  • молоток;
  • рулетка;
  • уровень;
  • отвес;
  • угольник.

При выполнении работ вам наверняка потребуются строительные леса. При работе с ними соблюдайте предельную осторожность.

Особенности возведения углов

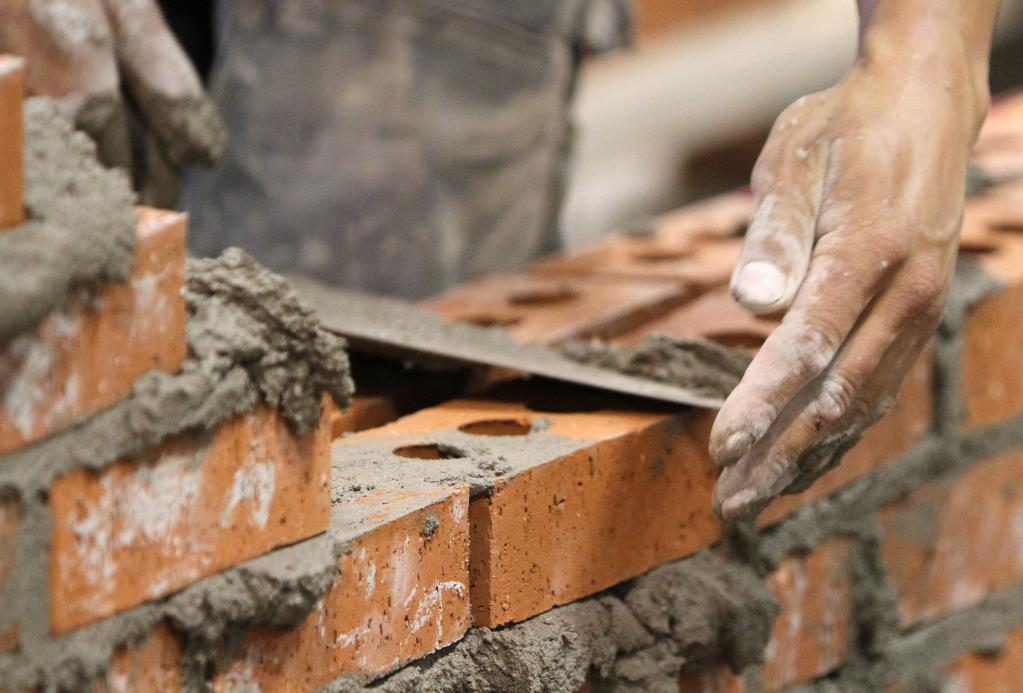

как класть углы из кирпича

Теперь более подробно рассмотрим, как заводить углы из кирпича. Сперва необходимо взять два блока и уложить их на раствор. При этом кирпичи должны образовывать прямой угол. Их следует слегка пристукнуть рукояткой кельмы. Промежуток между ними заполняется строительным раствором. Горизонтали обязательно следует выверить при помощи уровня. После этого кладка выполняется по заранее определенной схеме. Толщина швов между рядами после затвердевания строительного раствора не должна составлять более 10-15 мм по горизонтали и 6-8 мм по вертикали. На каждую сторону угла укладывается по 3-4 кирпича. При этом следите за ровностью вертикалей и горизонталей. После этого укладывается второй, третий ряд и так далее.

Помните о необходимости выравнивания углов. Делается это при помощи расшивки и шабровки, пока раствор не застыл. Проще всего немного утопить швы в кладку. Достаточно будет провести по ним расшивкой и убрать со стены остатки раствора.

Что касается направления работы, то оно особого значения не имеет: вы можете делать так, как удобнее вам. Правшам легче будет осуществлять выгонку строения справа налево, а левшам наоборот. Если возведение стен осуществляет бригада каменщиков, то производится кладка кирпичом угла дома сразу по четырем сторонам. Таким образом выгоняются 5-6 рядов. После этого осуществляется наращивание стен с соблюдением первоначального разрыва. Углы на 5-6 рядов должны опережать стены.

Кладка стен колодцем

схема кладки из кирпича

В чем особенность такого метода? Данный способ укладки подходит только в том случае, если работы проводятся не в одиночку. Используется следующий порядок действий. Сперва два угла выгоняются на нужную высоту. После этого между ними кладется 1-2 ряда кирпичей. После этого выкладывается третий угол, его соединяют со вторым. Ну и, наконец, выгоняется четвертый и соединяется с первым и третьим. Таким образом следует вести работу, поднимая по кругу стены из кирпича по периметру на 1-2 ряда до полного завершения кирпичной кладки. При выгонке углов неизбежно придется делать штрабы и ступенчатые обрывы. Частично это будет из-за использования урезанных кирпичей, а частично – из-за необходимости обеспечения прочного соединения стен и углов.

Контроль вертикальности

Вам уже известно, как выложить из кирпича угол. Чтобы вся постройка получилась прочной и ровной, необходимо делать углы строго прямыми и вертикальными. Для проверки можно использовать угольник. Кирпич должен плотно прилегать к инструменту. Вертикальность углов высотой 7-8 рядов следует контролировать при помощи отвеса. Для выгонки горизонтальности используется строительный уровень. Профессиональные строители проводят измерения каждые 4-5 рядов. При отсутствии опыта следует почаще проверять вертикальность и горизонтальность.

Схемы кладки

Давайте остановимся на этом более подробно. Чтобы придать кирпичной кладке нужную прочность, ее следует перевязывать продольными, поперечными и вертикальными швами. В большинстве схем укладки используются не только целые кирпичи, но также и вставки из половинок и четвертинок. Чтобы изготовить неполномер, пользуются киркой. Лучше брать для этой цели кирпичи с дефектами. Такие блоки укладываются отколотым краем внутрь кладки. Целая сторона должна смотреть наружу.

схема кладки

Швы, идущие по горизонтали, называют продольными. Перевязывать их необходимо для того, чтобы равномерно распределить идущее по ширине стены напряжение. К тому же горизонтальная перевязка не позволяет кирпичной кладке разделиться на более тонкие слои. Для выполнения перевязки используются ряды, выложенные поперек основного направления укладки. По-другому их называют тычковыми. Возводить такие ряды следует из расчета один тычковый на 4-5 рядов простой кладки.

Швы между кирпичами внутри кладки называют поперечными. Они придают возведенной стене монолитность и прочность. Для перевязки поперечных швов в основном используются ложковые ряды. В них кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого укладываемого ряда на четверть или половину кирпича.

Однорядная и многорядная кладка

кладка углов

В чем их особенность? Вне зависимости от схемы перевязки, необходимо соблюдать одно важное правило: начинать и заканчивать стену следует тычковым рядом. Причем брать для такой кладки необходимо только целые кирпичи.

Как класть углы из кирпича? Самой прочной, но и самой трудоемкой считается однорядная кладка. В ней чередуются ложковые и тычковые ряды. При использовании такого вида кладки потребуется большое количество трехчетверток. Выполнить ее под силу только опытному каменщику.

Более простой считается многорядная кладка. Угол в два кирпича, как это ни удивительно, выложить проще. При применении таких схем необходимо вертикально ограничить стены путем выкладывания в начале двух первых рядов трехчетверток. При дальнейшем возведении в ложковых рядах чередуют неполномерные и целые блоки. Ложковые ряды в процессе кладки должны перекрывать уложенные ниже на полкирпича.

Еще одной разновидностью многорядной является трехрядная кладка. Особенность ее заключается в чередовании трех ложковых рядов с одним тычковым. Это единственная схема, при которой вертикальные швы во всех трех ложковых рядах могут совпадать.

Следует также учитывать, что многорядные и однорядные схемы рассчитаны на разные нагрузки. Кладка в один кирпич ценится за прочность. Трехрядная схема используется в том случае, если необходимо возвести надежные простенки и столбы. Кладка угла в полтора кирпича придает поверхности необычный вид.

Заключение

как заводить углы из кирпича

В данном обзоре мы подробно рассмотрели, как класть углы из кирпича, какие схемы для укладки могут использоваться и в каких случаях они применяются. Главное - помнить, что без перевязки класть кирпич запрещено. Нужной прочности конструкции без смещения верхних блоков хотя бы на четверть достигнуть не получится. Перед проведением работ желательно выполнять необходимые расчеты. Это позволит вам правильно определить количество материала. Если приложить максимум трудолюбия и ответственности, выгонка углов постройки из кирпича обязательно завершится успешно.

Схема кладки углов кирпичных стен

Схема кладки стен с каналамиКладку углов стен - выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой - наружу.

Неполномерные кирпичи

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.




Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.

Кирпичная кладка Просмотров: 24139


У вас нет прав для отправки комментариев

Углы из кирпича: схема кладки, материалы, инструменты

Чтобы готовое здание получилось крепким и надежным, необходимо чтобы кладка углов в 1 кирпич, 1,5 или 2 проводилась правильно. Чтобы выложить стены, а также наружные и внутренние углы, следует подготовить материалы, инструменты. Схема кладки углов несложная, поэтому даже человек, не имеющий опыта в стройке, самостоятельно сможет справиться с задачей.

Материалы и инструменты

Чтобы качественно выложить стены и углы дома из кирпича, необходимо подготовить такой строительный инвентарь:

  • угол;
  • рулетка;
  • отвес, правило, уровень;
  • расшивка;
  • кельма;
  • штрабовка;
  • бетономешалка для приготовления растворной смеси;
  • ведра;
  • совковая лопата.
Чтоб сделать раствор, нужно закупить цемент.

Для связки кирпичей между собой необходимо подготовить песчано-цементный раствор. Для этого понадобятся такие материалы:

  • цемент требуемой марки;
  • песок;
  • вода.

Чтобы полученная смесь вышла качественной, сначала тщательно смешиваются между собой сыпучие материалы в требуемых пропорциях, а потом уже добавляется вода.

Вернуться к оглавлению

Подготовка

Чтобы кирпичная кладка углов и стен будущего здания проходила без задержек, сначала следует подготовить рабочее место, куда входит сам возводящийся объект и рабочая зона расстоянием до 3,5 м вокруг сооружаемых стен. Здесь можно будет разместить строительные леса, инвентарь и материалы. Чтобы вывести стены и углы строго вертикальными и ровными, по периметру готового основания нужно выставить границы, используя для этого специальный шнур. При этом важно следить, чтобы линии шнура пересекались под прямым углом. Класть кирпич первого ряда человеку, не имеющему строительского опыта, сначала рекомендуется без использования растворной смеси. Все блоки раскладываются на основание, при этом можно будет понять в каком участке потребуется уложить вставки — четвертинки, трехчетвертинки и пол кирпича.

Строителю-новичку лучше осуществлять укладку первого ряда материала, не используя смесь.

Особо внимательным важно быть во время кирпичной кладки углов. Особенность процесса состоит в том, что при их возведении обязательно понадобится вставка, сформированная из четвертинок, трехчетвертинок. Поэтому угол рекомендуется выложить на уровень 3—4-х порядовок, не забыв также обратить внимание, как осуществляется перевязка вертикального шва. После того как удастся полностью разобраться с этапами возведения угловых выступов и стен, можно приступать непосредственно к строительству.

Вернуться к оглавлению

Схема кладки

В один кирпич

Эта разновидность кладки относится к самым легким и применяется при возведении внутренних ненесущих перегородок, толщина которых — 250 миллиметров. Для ровной и строго вертикальной кладки кирпича обязательно используется отвес и строительный уровень. Начинать выкладывать следует с двух четвертинок, которые укладываются ложковой стороной на внешнюю часть. Образовавшиеся пустоты между тычковыми блоками и трехчетвертинками закладываются четвертинками. В следующем ряду забутка выполняется тычковым методом, а верста — ложковым. Далее осуществляется перевязка вертикального шва ложковым рядом и таким порядком чередуется до тех пор, пока не удастся полностью выложить угол.

К данному методу можно прибегать, когда нет необходимости в возведении несущей конструкции. Вернуться к оглавлению

В полтора кирпича

Согласно правилам укладки, формирование углов опережает возведение стеновых порядовок на 3—4 ряда. Благодаря такому правилу удастся максимально точно придерживаться прямолинейности, вертикальности и горизонтальности во время формирования рядов стен. Выстроить угол в полтора кирпича будет сложнее, чем в предыдущем варианте, потому что потребуется использовать блочные элементы различных форматов — пол кирпича, трехчетвертинки, четвертинки. Чтобы готовая конструкция была крепкой и устойчивой, необходимо правильно заводить углы, а внутренний угол укрепить армированным штукатурным наугольником.

При данной методике обязательно прибегают к перевязке вертикальных швов. Вернуться к оглавлению

Укладка в два кирпича

Кладка углов в 2 кирпича считается самой сложной и применяется при обустройстве несущих стен. Крайне важно соблюсти укладку блоков не только непосредственно в угловой зоне, но и еще на расстоянии 2-х кирпичиков от нее. Это поможет обеспечить большую устойчивость и надежность сооружения. Для кладки в два кирпича рекомендуется ориентироваться на такую схему:

  1. Кладется первый ряд тычковым методом, но в одном месте применяется ложковый.
  2. Во втором ряду метод кладки точно такой, каким формируется основная стена. В месте, где нужно завести угол, важно сформировать максимально точный стык.
  3. В третьем ряду все кирпичные блоки укладываются ложковым методом по часовой стрелку, при этом не стоит забывать контролировать вертикаль и горизонталь кладки.
  4. Четвертый ряд идентичен второму, а пятый — первому.
Методику целесообразно использовать при кладке несущей конструкции в силу ее сложности.

Когда работы по возведению всех 4 угловых выступов будут завершены, можно приступать непосредственно к сооружению несущих стен и внутренних перегородок. Важно строго соблюдать выбранную схему, благодаря чему удастся достичь желаемого результата. Готовое жилище получится крепким, надежным и прослужит хозяевам не один десяток лет, не требуя ремонта и особых условий содержания.

Правильная Кирпичная Кладка Углов [Инструкция]

В закладкиВ закладкахУдалить 0

правильная кирпичная кладка угловправильная кирпичная кладка углов

Кирпичная кладка долгое время была основным способом возведения стен. В настоящее время благодаря появлению бетонных конструкций, кирпичи используются преимущественно для облицовочных работ.

В любом случае, независимо от того, как используется кирпич в строительстве, он должен быть правильно уложен. Ошибки при кладке кирпичей приводят к неровностям внешней части стены.

Иногда это приводит только к косметическим проблемам, но в более серьёзных случаях возможны даже обрушения отдельных элементов конструкции кладки.

Одной из основных проблем при работе с кирпичом является неправильная кладка углов. В данной статье рассмотрены наиболее часто встречающиеся ошибки в этом процессе и описаны способы, как их избежать.

Как сделать садовые дорожки на даче своими руками? (80+ Фото вариантов отличных идей) +ОтзывыКак сделать садовые дорожки на даче своими руками? (80+ Фото вариантов отличных идей) +Отзывы Читайте также: Как сделать садовые дорожки на даче своими руками? (80+ Фото вариантов отличных идей) +Отзывы

Последовательность действий при кладке угла

Первый ряд кирпичей при возведении углаПервый ряд кирпичей при возведении угла

Первый ряд кирпичей при возведении угла

При возведении первого ряда кирпичей, как правило, никаких проблем не возникает. Первый ряд является основой для всей конструкции стены, и ошибиться при его создании достаточно проблематично.

В первую очередь это связано с тем, что отсутствует выравнивание кирпичей в вертикальной плоскости, и правильность кладки проверяется относительно просто – достаточно лишь соблюсти ровную укладку кирпича по периметру.

Кладка второго ряда производится в следующей последовательности:

Действие №1 Нанесение раствора

Нанесение раствора для второго рядаНанесение раствора для второго ряда

Нанесение раствора для второго ряда

Раствор наносится на угловую зону при помощи мастерка. Здесь нет ничего сложного: раствор укладывается тонким слоем; при этом он должен покрывать вертикальный шов, ближайший к углу.

Действие №2 Установка углового (заводного) кирпича

Установка углового кирпичаУстановка углового кирпича

Установка углового кирпича

1

Далее на раствор устанавливается первый кирпич второго ряда. Его называют заводным, потому что по нему будет выравниваться (заводиться) второй ряд.

Проверка укладки вначале производится в горизонтальной плоскостиПроверка укладки вначале производится в горизонтальной плоскости

Проверка укладки вначале производится в горизонтальной плоскости

2

После установки кирпич следует выровнять при помощи уровня по вертикали.

  После этого кирпич проверяют в вертикальной плоскостиПосле этого кирпич проверяют в вертикальной плоскости

После этого кирпич проверяют в вертикальной плоскости

3

И выровнять при помощи уровня по горизонтали.

   При неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастеркомПри неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастерком

При неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастерком

Действие №3 Установка стеновых кирпичей

Неправильный метод установки стенового кирпичаНеправильный метод установки стенового кирпича

Неправильный метод установки стенового кирпича

1

После того, как установлен заводной кирпич, следует установить стеновые кирпичи, выровняв их по нему. Стеновой кирпич кладётся на раствор в торец угловому, и именно на этом этапе возникает первая распространённая ошибка. Заключается она в том, что на торец первого стенового кирпича наносится раствор.

  2

Ошибка на первый взгляд кажется несущественной. Действительно, такой способ укладки кажется логичным и правильным, поскольку существенно ускоряет процесс кладки. Но именно в этом растворе, нанесённом на торец стенового кирпича, и кроется главная проблема.

Удары мастерком по торцу стенового кирпича смещают угловой кирпичУдары мастерком по торцу стенового кирпича смещают угловой кирпич

Удары мастерком по торцу стенового кирпича смещают угловой кирпич

3

Заключается она в том, что при выравнивании стенового кирпича благодаря его механическому контакту с угловым кирпичом через раствор, осуществляется смещение углового кирпича за линию первого ряда.

Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направленииАналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении

Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении

4

Всё это приводит к тому, что угловой кирпич смещается за линию первого ряда в двух направлениях и это становится заметно уже даже на первом ряду.

Проверка уровнем показывает «вываливание» угла наружуПроверка уровнем показывает «вываливание» угла наружу

Проверка уровнем показывает «вываливание» угла наружу

5

Выровнять угловой кирпич обратно очень сложно, а в большинстве случаев и невозможно, поскольку раствор в швах и снизу кирпича уже затвердел и его движение будет затруднено. А с каждым последующим рядом ситуация будет только ухудшаться: вертикальные швы возле углового кирпича будут становиться от ряда кряду все больше, и вся конструкция будет сильнее «заваливаться» наружу.

Установка стенового кирпича без нанесения раствора на торецУстановка стенового кирпича без нанесения раствора на торец

Установка стенового кирпича без нанесения раствора на торец

6

Правильнее будет поступить иначе: установив угловой кирпич, первый стеновой ставить без замазывания торца раствором.

Нанесение раствора на противоположный торец стенового кирпичаНанесение раствора на противоположный торец стенового кирпича

Нанесение раствора на противоположный торец стенового кирпича

7

При этом остальные стеновые кирпичи (не имеющие контакта с угловым) могут иметь раствор на торце. Это можно делать абсолютно безопасно, поскольку при выравнивании стеновых кирпичей они не будут смещать угловой.

  Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым растворомДругая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором

Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором

Действие №4 Заделка пустых швов

Забивка швов растворомЗабивка швов раствором

Забивка швов раствором

1

Когда все кирпичи второго ряда будут установлены, производится забивка раствором вертикальных швов возле углового кирпича.

  2

Забивка осуществляется при помощи мастерка, развернутого перпендикулярно. При этом раствор никак не будет смещать угловой кирпич, то есть угол кладки останется ровным.

Блюда на костре: 15 очень простых и вкусных рецептов для отдыха на природе Блюда на костре: 15 очень простых и вкусных рецептов для отдыха на природе Читайте также: Блюда на костре: 15 очень простых и вкусных рецептов для отдыха на природе | (Фото & Видео)

Правильное использование уровня

Выравнивание ряда по одной стороне уровняВыравнивание ряда по одной стороне уровня

Выравнивание ряда по одной стороне уровня

1

Идеальных строительных уровней не существует. Даже дорогие уровни имеют небольшие погрешности, достигающие 2-3 мм на 3 м длины. При большой высоте стен неровности будут достаточно хорошо заметны. Чтобы этого избежать, применяют очень простой, но действенный приём – используют для выравнивания кирпича не одну сторону уровня, а обе стороны поочерёдно.

2

Действительно, поскольку при заводском изготовлении уровня его противоположные стороны практически параллельны, то поворот уровня в какой-то плоскости на 180° будет изменять погрешность уровня на противоположную.

То есть, если уровень давал погрешность 1 мм на 1 м, допустим, во внешнюю сторону кладки, то уровень, перевёрнутый на 180°, будет уже давать погрешность в тот же 1 мм на 1 м, но во внутреннюю сторону кладки.

Выравнивание последующего ряда по перевёрнутому уровнюВыравнивание последующего ряда по перевёрнутому уровню

Выравнивание последующего ряда по перевёрнутому уровню

3

Если при этом укладывать 3 ряда, выравнивая их одной стороной уровня, а последующих 3 ряда – другой стороной, то общая погрешность хоть и не исчезнет полностью, но уменьшится в два раза. Идеальный вариант – менять сторону уровня после каждого ряда.


ВИДЕО: Кладка кирпичного угла.ошибки и их решения

9 Total Score

Какой материал вы предпочитаете использовать при возведении стен для частного строительства?

Оценки покупателей: Будьте первым!

Правила кладки углов из кирпича

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки.Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

    Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

    кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.Вернуться к оглавлению

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича).Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

  • kamenschik.info
  • russkaya-banja.ru
  • klademkirpich.ru
  • ostroymaterialah.ru

Кирпичная кладка углов в 1, 1,5 и 2 кирпича. Перевязка углов кирпичной кладки.

Правильная кладка углов кирпичных стен (фото)При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Условные обозначения кирпичей разных размеров в кладке

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.


Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:


Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Утепление кирпичной бани
  • Системы перевязки кирпичной кладки >

видео-инструкция как выложить своими руками, цена, фото

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.

Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.

Фото красивой угловой кладки

Фото красивой угловой кладки

Совет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.
Иначе цена ошибки превысит экономию.

Готовим неполномерный материал

Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.

Это материал в одну четверть, половину и три четверти от целого. Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.

Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпича и в правильном его отрубании.

В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичной кладки.

Неполномерный материал и его условные обозначения

Неполномерный материал и его условные обозначения

На следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:

  1. Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.
  2. Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.
  3. Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.
  4. Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.

Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.
Иначе у полученного брикета будет косой торец.

  1. При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.
Как правильно обрубить материал

Как правильно обрубить материал

Угловая кирпичная кладка

Угловая кладка делится на два типа, в зависимости от использования метода перевязки.

Однорядная перевязка

Когда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:

  1. Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены. Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.
  2. В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.
  3. Следующие действия совершаются попеременно.
Конструирование углов с использованием однорядной перевязки

Конструирование углов с использованием однорядной перевязки

Многорядная перевязка

Действия следующие:

  1. Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.
    Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.
  2. Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.
  3. После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.

Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.
Также может использоваться угловая плитка под кирпич.

Многорядная перевязка угла в 1,5 кирпича

Многорядная перевязка угла в 1,5 кирпича

Многорядная перевязка угла в 2 кирпича

Многорядная перевязка угла в 2 кирпича

Некоторые нюансы угловой кладки

Нужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд. Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.

Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены. Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.

Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.

Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.

Штрабы для примыкания стен

Штрабы для примыкания стен

Нужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной. Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.

Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.

Вывод

К угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

О нас

Вивек Кулкарни, новатор-провидец и предприниматель, основатель группы компаний Brickwork, начал свою карьеру в качестве сотрудника IAS и проработал в правительстве 22 года. В качестве секретаря по информационным технологиям правительства штата Карнатака Вивек выступил пионером многих новаторских инициатив по активному продвижению Бангалора как предпочтительного направления для глобальных компаний для открытия своих офисов и центров обслуживания клиентов. Именно под его руководством Бангалор стал широко известен как «Силиконовая долина» Индии.

В 2004 году Вивек досрочно ушел из правительства и начал свой предпринимательский путь. Он стал соучредителем B2K Corp, купив подразделение Talisma, крупной компании CRM. B2K предоставляла услуги технической поддержки для крупных глобальных компаний, а также услуги в области здравоохранения и анализа данных.

В начале 2005 года Вивек и его жена Сангита стали соучредителями Brickwork India с идеей предоставить преимущества аутсорсинга, доступные частным лицам и малым и средним компаниям (МСП), путем предоставления простой и сложной бизнес-помощи по доступной цене. .Чтобы воплотить эту идею в жизнь, они первыми разработали уникальную концепцию удаленного помощника руководителя (REA TM ) с двойной миссией. Один из них, позволяющий крупным предприятиям оптимизировать время своих руководителей, освобождая их от рутинных и второстепенных задач, предоставляя индивидуализированные и персонализированные услуги. И, во-вторых, создать платформу для всех глобальных малых и средних предприятий и предпринимателей, чтобы использовать их доступ к разнообразным услугам как для текущих, так и для специальных задач.

Эта уникальная концепция предоставления индивидуальных и персонализированных услуг с помощью команды удаленных помощников руководителя (REA TM ) мгновенно получила всемирное признание и внимание средств массовой информации.Томас Фридман написал о кирпичной кладке в своем бестселлере New York Times 2005 года «Мир плоский». С тех пор более 100 печатных и телерадиовещательных компаний представили информацию о Brickwork. Другой бестселлер New York Times, «4-часовая рабочая неделя», написанный Тимом Ферриссом, описал, как Brickwork помогает занятым профессионалам стать более продуктивными за счет перераспределения своего времени. Knowledge @ Wharton также опубликовал статью о кирпичной кладке.

С момента своего первого проекта по исследованию рынка для Credit Suisse и до настоящего времени Brickwork поддержала клиентов в 170 странах и реализовала более 29 000 проектов.Его клиентура варьируется от компаний из списка Fortune 500, малых и средних предприятий и начинающих компаний до инновационных предпринимателей и занятых CXO в более чем 52 отраслях. Некоторые из клиентов, которые воспользовались поддержкой REA, включают известных промышленников, сенаторов, знаменитостей СМИ, старших консультантов, фирмы с Уолл-стрит, советников президента США и руководителей высшего звена крупных предприятий.

Сегодня Brickwork превратилась в специализированную фирму, предлагающую нишевые и специализированные услуги поддержки в рамках административного, информационного и технического портфолио.Brickwork понимает уникальные потребности своих клиентов и предлагает специализированные услуги как для крупных предприятий, так и для малого бизнеса.

Разнообразие реализованных проектов включает в себя партнерство с Университетом Пенсильвании, IIM Bangalore и больницей Св. Джонса для исследования, спонсируемого Фондом Билла и Мелинды Гейтс, написание речи об аутсорсинге для сенатора США, предоставление услуг по поиску поставщиков по всей Индии для второго по величине производителя металла в мире и будучи бывшим представителем Индии в округе Фэрфакс.

Чтобы понять, как работает концепция REA, несколько выдающихся личностей, делегации международных университетов и иностранные правительственные делегации посетили офис Brickwork в Бангалоре. Среди гостей были дипломатические делегации из Германии, Мексики, Франции, Китая. Колледж Уильяма и Мэри, Вирджиния, США, и университет Вефиля, Сент-Пол, Миннесота, США. Студенты из Гарварда, UPENN и Чили также прошли стажировку в Brickwork и т. Д.

Для очень сложного, разнообразного и требовательного бизнеса предпринимательский путь оказался очень трудным и трудным как для Вивека, так и для Сангиты.Они руководили организацией в нестабильных рыночных условиях, используя свои сильные стороны, проявляя настойчивость, этичность и сосредоточенность на своем видении и миссии. Фирменный стиль стал результатом их видения развития организации на основе принципов проверенных временем ценностей, инноваций, сильного управления, качества, ориентированной на клиента доставки

.

Кирпичная кладка

Демонтированная стена с кирпичной кладкой Кирпичная кладка в елочку, средневековый Кентербери, Великобритания Кирпичная кладка храма XII века, Аютайя, Таиланд

Кирпичная кладка - это кладка, производимая каменщиком с использованием кирпича и раствора для возведения кирпичных конструкций, таких как стены. Кирпичной кладкой также отделывают углы, дверные, оконные проемы и т. Д. В зданиях из других материалов.

Если кирпичи должны оставаться полностью видимыми, а не покрывать штукатуркой или штукатуркой, это называется облицовкой или облицовкой кирпичной кладкой.

Размеры кирпича

Стена, построенная на фламандских связях

Размеры кирпича, как правило, согласованы таким образом, чтобы два ряда кирпичей, уложенных рядом, с швом между ними, имели ту же ширину, что и длина одного кирпича, уложенного поперек двух рядов. Это позволяет встраивать коллекторы, кирпичи, уложенные под углом 90 градусов к направлению стены, и связывать вместе два или более слоев кирпича. Толщина кирпичной стены измеряется длиной кирпича, поэтому стена толщиной в один кирпич содержит два слоя кирпича, стена толщиной в полтора кирпича содержит три слоя и т. Д.Обычный метрический координационный размер составляет 215 миллиметров (8,5 дюйма) x 102,5 миллиметра (4,04 дюйма) x 65 миллиметров (2,6 дюйма), который предназначен для работы с 10-миллиметровым (0,39 дюйма) строительным швом: 75 миллиметров (3,0 дюйма). высота, толщина стенки 215 миллиметров (8,5 дюйма) и т. д. Это основано на более ранних дюймовых размерах. Во всем мире существует множество различных стандартных размеров кирпича, большинство из которых имеют какой-либо согласованный принцип.

Толщина стены и конструкция

Кирпичная кладка

Самый простой тип стены - это сплошная кирпичная кладка, обычно толщиной в один кирпич.Кирпичи укладываются рядами, известными как рядов , расположение заголовков и носилок в каждом ряду дает начало различным узорам или связям .

Стены пустот

В полой стене два слоя (или листа) кирпичной кладки связаны между собой металлическими стяжками, с полостью от 2 до 4 дюймов, которую можно заполнить изоляцией.

Кирпич облицовочный

Неструктурная внешняя облицовка из кирпича связана с внутренней структурой: слоем блоков, деревянных или металлических каркасов и т. Д.

Терминология

Должности

  • Bond : узор, по которому кладется кирпич.
  • Носилки : кирпич, уложенный горизонтально, ровно, с длинной стороной кирпича, выступающей на внешней стороне стены.
  • Заголовок : кирпич, уложенный ровно, с открытым коротким концом кирпича.
  • Солдат : кирпич, положенный вертикально с открытой («подрамник») стороной.
  • Sailor : кирпич, положенный вертикально с открытой широкой стороной.
  • Rowlock или Bull Header [1] : кирпич, уложенный на длинной узкой стороне с открытой стороной с малым размером или «заголовком».
  • Shiner : кирпич, уложенный на длинной узкой стороне с открытой широкой стороной. [2] [3]
Шесть позиций

Виды кирпича. Глиняный кирпич бывает двух основных типов: прессованный и проволочный. Прессованные кирпичи обычно имеют глубокую лягушку на одной поверхности и мелкую лягушку на другой.Кирпичи проволочной резки обычно имеют 3 или 4 сквозных отверстия, что составляет до 25% от общего объема кирпича. В некоторых «перфорированных» кирпичах есть много отверстий меньшего размера.

Использование кирпича. Существует три основных категории использования, и прессованный кирпич или кирпич проволочной резки используются во всех трех категориях:

  • Кладка облицовочная - это видимые декоративные работы.
  • Инженерная кирпичная кладка, (с использованием инженерного кирпича), часто встречающаяся на мостах и ​​крупных промышленных зданиях, но также может быть скрыта при земляных работах, где требуется максимальная долговечность, e.г., при строительстве люков.
  • Обычная кирпичная кладка обычно не встречается и используется там, где не требуются инженерные качества; например, под землей в жилых домах и внутренних стенах.

Лягушка вверх / вниз. Лягушка - это углубленная часть поверхности кирпича. Прессованные кирпичи кладут «лягушкой вверх», когда требуется максимальная прочность, особенно при инженерных работах. Этот метод также увеличивает массу стены и снижает коэффициент пропускания звука.Прессованные кирпичи можно укладывать лягушкой вниз; каменщик отдает предпочтение этому способу, так как для подсыпки требуется меньше раствора. Также может наблюдаться незначительное увеличение теплоизоляции из-за захваченных воздушных карманов. Недостатком этого метода является то, что кирпичи с очень глубокой V-образной лягушкой могут затруднить надежное крепление к стене, когда крепление попадает в воздушный карман.

Кирпич с проволочной резкой можно укладывать в любую сторону, но некоторые типы обрезков проволоки имеют текстурированную (зачесанную) поверхность, создающую складки на лицевой стороне кирпича, которые являются направленными.Эти кирпичи рекомендуется укладывать так, чтобы складки свисали вниз, чтобы максимально улучшить погодостойкость кирпича.

Стяжки или пустотелые стяжки используются для связывания слоев кирпичной кладки друг с другом, чтобы сформировать единое целое. Распространенный тип - это восьмерка из скрученной проволоки, как правило, из нержавеющей стали, чтобы избежать поломки из-за коррозии. Петля с обоих концов закапывается в слой раствора по мере возведения стены.

Раствор представляет собой смесь песка, извести и портландцемента, смешанную с водой до рабочей консистенции.Наносится кельмой каменщика и затвердевает через несколько часов. Для приготовления растворов с разными эксплуатационными характеристиками используется множество различных смесей и добавок.

Британские правила кладки кирпича

Воздушный кирпич - кирпич с отверстиями для прохождения воздуха через стену. Обычно используется для вентиляции помещений под полом.
Бита - обрезной кирпич. Четверть летучей мыши - это четверть длины носилок. Половина летучей мыши - это половина. [4]
Bullnose - Закругленные края полезны для подоконников, а также для облицовки низких и отдельно стоящих стен.
Cant - жатка, наклоненная под углом менее 90 градусов.
Closer - разрезанный кирпич, используемый для замены облигации по цене. Обычно четверть летучей мыши.
- Доводчик королевы - кирпич, разрезанный по всей длине, имеет длину подрамника и глубину четверти летучей мыши. Обычно используется для склеивания одной кирпичной стены под прямым углом.
- Kings close - кирпич, разрезанный по диагонали по всей длине, чтобы на одном конце была видна полубита, а на другом - ничего.
Corbel - кирпич, блок или камень, выступающий за главную стену.
Скоба - скоба, или скоба, используется для крепления оконной или дверной рамы.
Плитка для биговки - плоская глиняная плитка, уложенная в виде кирпича для создания декоративных элементов или гидроизоляции верха садовой стены.
Dog Leg - кирпич, специально созданный для склеивания внутренних острых углов. Обычно 60 или 45 градусов.
Собачий зуб - ряд коллекторов, в которых из торца выступают чередующиеся кирпичи.
Противопожарная стена - стена, специально построенная для разделения здания с целью предотвращения распространения огня.
Сотовая стена - стена, обычно соединяющая подрамник, в которой вертикальные швы открыты до размера четверти летучей мыши для обеспечения циркуляции воздуха. Обычно используется в спальных стенах.
Отступ - отверстие, оставленное в стене для размещения прилегающей стены в будущем. Их часто оставляют для временного доступа к рабочей зоне.
Движущийся шов - прямой шов, образованный в стене для удержания сжимаемого материала, чтобы предотвратить растрескивание при сжатии или расширении стены.
Noggin - кирпичные панели заполнения в деревянных каркасных зданиях
Party Wall - стена, разделяемая двумя объектами или сторонами.
Пирс - отдельно стоящий участок кладки, такой как столб или панель.
Плинтус - подрамник с углом наклона менее 90 градусов.
Quoin - уголок в кладке.
Racking back - отступление связи по мере увеличения высоты стены, чтобы можно было продолжить работу в будущем.
Зуб пилы - ряд жаток, уложенных под углом 45 градусов к основной поверхности.
Стена со сдвигом - стена, спроектированная так, чтобы уступить место в случае разрушения конструкции, чтобы сохранить целостность оставшегося здания.
Спальная стенка - низкая стена, функция которой заключается в поддержании, как правило, балок перекрытия.
Snapped Header - половина летучей мыши, предназначенная для отображения в качестве заголовка. Обычно используется для строительства полукирпичных стен с коротким радиусом или декоративных элементов.
Squint - кирпич, специально созданный для крепления вокруг внешних углов тупых углов. Обычно 60 или 45 градусов.
Остановленный конец - конец стены, не упирающийся ни в какие другие компоненты.
Toothing - формирование временно приостановленного конца таким образом, чтобы позволить продолжить облигацию позже по мере продолжения работы.
Акробатика в - прикрепление потрепанного контрфорса или груди к горизонтальной стене.
Voussoir - несущий кирпич в арке, обычно такой формы, чтобы стыки были ровными.
С - центральная стенка, разделяющая два вала. Чаще всего для разделения дымохода внутри дымохода.

Кладка кирпичная

Кирпичи могут быть уложены различными «связками» или узорами из заголовков и подрамников на ряде рядов. В стенах одинарной толщины они являются чисто декоративными, но в стенах двойной толщины они укрепляют стену, соединяя слои.

  • Связка стенок полостей

Фламандская облигация

Руины плантации Розуэлл, графство Глостер, Вирджиния, одна из самых ранних работ в Америке на фламандских облигациях. Кирпичи были импортированы из Англии.

Фламандская облигация , также известная как Голландская облигация , на протяжении всей истории считалась самой декоративной облигацией и по этой причине широко использовалась для жилищ до принятия полых стен.Он создается путем попеременной укладки жаток и носилок в один ход. [5] Следующий курс укладывается таким образом, чтобы жатка лежала в середине носилок на участке ниже. Эта связка составляет два кирпича. Правильно уложить фламандскую связку довольно сложно, так как для наилучшего результата все перпендикуляры (вертикальные швы раствора) должны быть выровнены по вертикали. Если обнажена только одна поверхность фламандской стены, одна треть кирпичей не видна и, следовательно, может иметь низкое визуальное качество.Это лучшее соотношение, чем для английской облигации, основного конкурента фламандской облигации для несущих стен.

Распространенной разновидностью, часто встречающейся в зданиях начала 18-го века, является фламандская облигация с глазурованной головой, при которой открытые коллекторы обжигаются до тех пор, пока они не станут стекловидными с черной стеклянной поверхностью. Другие варианты: Monk bond и Wessex Bond , последний с тремя носилками между каждым заголовком. Его легче укладывать, чем полную Flemish Bond, и он дает менее интенсивную, но, тем не менее, "красивую" облицовку кирпичной кладки.

Монах облигация

Monk bond - это вариант фламандской облигации с двумя подрамниками между заголовками в каждой строке, а заголовки расположены по центру соединения между двумя подрамниками в строке ниже. [5] Он широко использовался в регионе вокруг Балтийского моря до рубежа 13 и 14 веков, затем постепенно был заменен фламандскими облигациями.

Связка носилок

Носилки в кирпичной стене ресторана

Растяжка , также известная как беговая связка , состоит из кирпичей, уложенных так, что только их длинные узкие стороны (их подрамники) открыты, перекрываясь посередине с рядами кирпичей снизу и сверху.Это самый простой повторяющийся узор, но, поскольку он не может быть выполнен с помощью приклеивания к кирпичам позади, он подходит только для стены толщиной в половину кирпича, самой тонкой стены. [6] Такая тонкая стена недостаточно устойчива, чтобы стоять в одиночестве, и ее необходимо привязать к несущей конструкции. Это обычное явление в современных зданиях, в частности, как внешняя поверхность полой стены или как облицовка деревянной или стальной каркасной конструкции. В настоящее время растяжка используется при строительстве садовых и ограждающих стен, которые являются «автономными» за счет включения слоя стальной армирующей кирпич сетки, укладываемой примерно через каждые три ряда, таким образом, выступая в качестве коллекторов, связывающих два листа вместе.

Английский залог

Эта связка имеет два чередующихся ряда носилок и коллекторов: [5] с заголовками, центрированными на носилках, и каждый чередующийся ряд выровнен по вертикали. Существует вариант, в котором второй ряд носилок смещен наполовину относительно первого, что дает английскую перекрестную облигацию или голландскую облигацию . [7]

Американская облигация

Согласно одному определению, Common , American или Шотландская облигация имеет один ряд заголовков к пяти носилкам. [8] Количество носилок может отличаться от того, которое используется на практике. Например, кирпичный дом Кларка-Палмора в округе Хенрико, штат Вирджиния, имеет нижний уровень, построенный в 1819 году, описанный как американская связь от 3 до 5 носилок между каждым курсом заголовка, и верхний уровень, построенный в 1855 году с американской облигацией 6 до 7 рядов носилок между каждым курсом жатки. [9]

Облицовка стен для сада

English garden wall bond - Повторяющаяся последовательность из трех рядов носилок, за которыми следует ряд заголовков. [5]
Фламандский сад Wall Bond - Повторяющаяся последовательность из трех носилок, за которыми следует заголовок на каждом участке. [5] Маршруты смещены таким образом, что заголовки курсов выше и ниже центрируются на средних носилках маршрута между ними (таким образом, в любом заголовке последовательность по вертикали - заголовок-носилки-заголовок и т. Д.). Разновидностью связки Flemish Garden Wall является Flemish diagonal bond - Сложный узор из рядов носилок, чередующихся с рядами из одного или двух носилок между заголовками, с различными смещениями, так что более десяти рядов появляется ромбовидный узор. [7]
Water Bond - 9-дюймовое соединение стены, при котором обе оболочки скреплены подрамником, но стыки кровати расположены в шахматном порядке, чтобы не совпадать. Эта связь часто указывается местными советами на севере Англии для люков.

Связка крысоловки

Крысоловка , также известная как Китайская облигация , представляет собой тип облигации садовой стены, похожей на фламандскую, но состоящую из уключин и шин вместо коллекторов и носилок (носилки и коллекторы укладываются на бок, с лицевая сторона носилок обращена наружу).Это дает стену с внутренней полостью, перекрытой коллектором, отсюда и название. Основным преимуществом этой укладки является экономия на использовании кирпича, позволяющая получить стену толщиной в один кирпич с меньшим количеством кирпичей, чем сплошная кладка. Связка также дает то преимущество, что обе шкуры связаны вместе. Связка «крысиная ловушка» широко использовалась в Англии для строительства домов менее трех этажей до начала 20-го века и сегодня все еще используется в Индии в качестве экономичного связующего, а также для обеспечения изоляционных свойств, обеспечиваемых воздушной полостью. "SZ5086: Зажим для ловушки крыс". Проект "География Британских островов" . http://www.geograph.org.uk/photo/471574. Проверено 23 января 2009.

Внешние ссылки

.

Оставить комментарий

avatar
  Подписаться
Уведомление о
