Делаем для бани кирпичную печь с баком для воды

Издавна на Руси возводили добротные бани. Самым важным фактором было место ее постройки, а уж сделать эту конструкцию желал практически каждый. Всякий человек знает, что баня восстанавливает здоровье и придаёт силы. Именно такие слова можно обнаружить во множестве древних свитков.

Строят бани и сегодня. Перед тем, как сделан основной проект, нужно решить, какой будет печь – электрической, металлической или же кирпичной с баком для воды. Не будем нарушать древних обычаев и рассмотрим, как именно сделать конструкцию из кирпича с баком для воды.

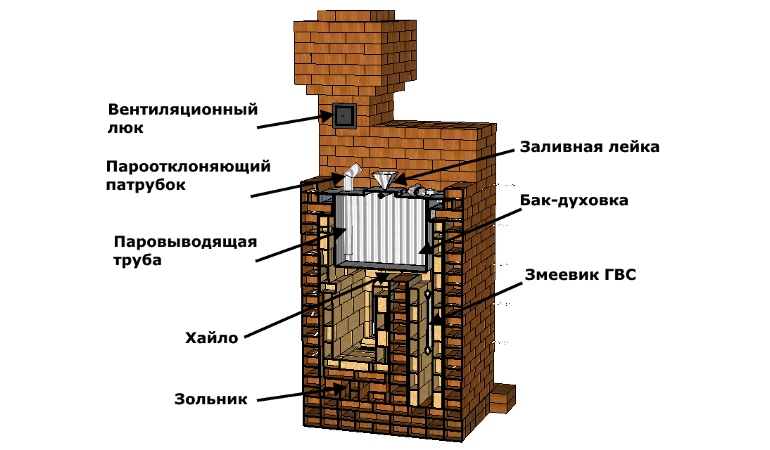

Как выглядит кирпичная печь для бани

Банная кирпичная печь имеет следующие основные части:

  • топку;
  • зольник;
  • каменку;
  • дымоход;
  • бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

  • Её можно сделать насадной. В этом случае она закрепится прямо к печке.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Пар можно получить, если поливать разогретые камни холодной водой.

Виды

Кирпичные печки для бани бывают построены в нескольких вариациях:

  • По-чёрному. Их ещё иногда встречаются в полузаброшенных деревнях. Они не имеют дымохода, отсюда и название. Баки для воды есть, но не всегда.
  • По-серому. Такие конструкции строятся с дымоходом. Дрова должны прогореть, чтобы сажа осела.
  • По-белому. Такая печка греет баню на протяжении 12 часов.
  • С плиткой. В данном случае на паре чугунных плит располагаются камни и бак.

Строим кирпичную печь своими руками

Прежде всего, нам понадобится следующий инструмент:

  • строительный уровень;
  • терка;
  • лопата;
  • сито;
  • отвес;
  • кельма;
  • ведро.
Сначала нужно понять, в каком месте нам расположить печь из кирпича.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды После этого потребуется отметить, где будет находиться труба дымохода. Закрепите отвес в отмеченном круге.

Нужно обязательно выстроить фундамент. По площади он значительно больше будущей конструкции. Алгоритм работ получится таким:

  • лопатой вырывается котлован и на дно насыпается слой песка;
  • песок проливается водой и тщательно утрамбовывается;
  • далее происходит установка опалубки, состоящей из досок;
  • после этого насыпьте своими руками слой гравия, разровняйте его и утрамбуйте;
  • положите на гравий прут арматуры и залейте всё раствором цемента;
  • оставьте получившуюся массу до момента полнейшего высыхания. Чтобы процесс ускорить, рекомендуется насыпать влажные опилки.

Перед тем, как будет выполнена кладка кирпичей, их нужно смочить в воде. Благодаря такому нехитрому приему, они не заберут влагу из раствора. После этого опалубка снимается, все возможные щели засыпаются песком. Итак, вы возвели фундамент, на котором будет стоять банная кирпичная печь.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Теперь на него нужно уложить слой пергамина для гидроизоляции. Печка делается на глиняном растворе. Его приготавливают своими руками. Это требуется для термостойкости.

Кладка печи. Порядовка

На слой гидроизоляции происходит кладка первого ряда кирпичей. Делать это нужно насухо. Обязательно оставьте для чистки отверстие, на него впоследствии можно повесить дверцу.

Дальнейшая порядовка происходит так:

  • На нижнем креплении в третьем ряду своими руками нужно поставить дверцу. Сверху она будет закреплена на шестом ряду.
  • Чтобы кирпичи лучше прилегали друг к другу, потребуется некоторые из них немного подпилить своими руками. Важно помнить, что их можно будет установить исключительно поверх дверцы.
  • Понять, правильно ли положена кладка, можно с помощью отвеса.
  • Дверца топки, зольный колодец и колосники необходимо установить также в третьем ряду.
  • На следующей порядовке нужно поставить специальную перегородку. Она будет отводить дымовые газы.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Когда порядовка будет выполнена вплоть до 14 ряда, то потребуется сделать проем и закрепить швеллера на боковые стены. Это необходимо, чтобы дальше установить бак для воды своими руками.
  • Дальше один ряд кирпичей нужно выложить друг к другу под углом. Это будет основой разделительной стены.
  • Далее выкладывается ещё 3 ряда для закрытия стыков.
  • Асбестовым шнуром обматываются имеющиеся металлические детали, чтобы не произошло пожара.
  • После этого нужно построить своими руками дымоход и заслонку для него.

Штукатурим кирпичные печи

Когда кирпич высохнет, его нужно будет отштукатурить. Для этого можно использовать раствор, состоящий из песка и глины. Песок просеивается, в раствор добавляется стекловолокно. До того, как проводить дальнейшие работы, поверхность печки потребуется тщательно подготовить:

  • остатки раствора и пыли отчищаются;
  • стенки смачиваются водой.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Дальше нужно по одному слою наносить получившийся раствор на стенки печки. Каждый слой должен успевать высохнуть.

Итак, кирпичная печь с баком для воды может быть построена самостоятельно. Не важно, если вы не профессионал в данном деле. Если будете пользоваться инструкцией, то великолепная печь будет сложена очень быстро. Также вряд ли для вас составит сложность поставить бак для воды.

Кирпичные банные печи с баком для воды — Отопление и утепление

Содержание статьи

В каждой бане обязательно обустраивается печь. Торговые сети сегодня предлагают огромное разнообразие печей заводского изготовления. Практически все они выполнены из чугуна или иного металла.

Но в настоящей русской бане обустраивается кирпичная печь каменка с баком для воды.

Особенности конструкции печи с нагревательным баком


Существуют разные проекты, по которым может быть выложена печь для бани из кирпича с баком для воды.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Все их можно отнести к одному из четырёх видов:

Печи с плитой

В этой версии камни греются достаточно долго, так как их нагрев двухступенчатый. Тепло камни получают от плиты, которая нагревается за счёт тепла, выделяемого при горении топлива. Она значительно перекрывает дымоход и, в процессе использования, фактически не даёт сажи, копоти и грязи.

Кирпичные банные печи с баком для воды, изготовленные для топки по-белому

Фактически это аналог вышерассмотренного варианта, с незначительными конструктивными отличиями. Дымоход частично открытый. Время нагрева достигает 12-ти часов. Сажа и грязь образуются в минимальных объёмах.

Печи для растопки по-серому

Дымоход открыт. Время нагрева каменки – среднее. В процессе работы образуется определённое количество сажи, т.к. внутренние стенки имеющегося дымохода открыты.

Кирпичная печь с баком для воды, предназначенная для топки по-чёрному.

Дымоход у печи полностью отсутствует. Она быстро прогревается, однако, для того, чтобы пользоваться парилкой, в этом случае требуется ждать полного выгорания закладки топлива.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Предварительно следует выбрать один из двух существующих у кирпичных печей типов топки: с колосниками или без таковых.

Выбирать нужную версию требуется с учётом конструкции Вашей бани. Основные чертежи и порядовки можно взять из каталогов готовых работ и адаптировать «по месту».

Если порядовка, по которой кладётся печь для бани с водяным баком, предусматривает наличие колосниковой решётки, то процесс горения топлива проходит весьма интенсивно, с образованием высокого и мощного факела пламени. Но такие печи эксплуатировать и обслуживать в разы сложнее, чем те, топливники которых не имеют колосников. К тому же, последние значительно экономнее расходуют топливо.

Кирпичные банные печи с баком для воды обязательно получают колосники в ситуациях, когда работать приходится с сырыми дровами, либо со свежесрубленными. Объясняется это тем, что их наличие позволяет быстро повысить температуру в топливнике до значения, которое требуется для устойчивого горения.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Разновидности водяных баков для печи и их характеристики


Принимая решение изготовить такую конструкцию, как банная печь с баком для воды, требуется определиться с тем, бак какой ёмкости, формы или конструкции следует установить и из какого материала его изготовить.

При этом следует руководствоваться следующими требованиями:

  • Кирпичные печи для бани на дровах с баком для воды формируются ёмкостью, форма и размеры которой выбираются с таким расчётом, чтобы его установка не привела к снижению комфорта пользования помещениями бани. Для этого бак, практически всегда, монтируется непосредственно на печь или под дымоход.
  • Цена вопроса должна быть для потребителя приемлемой. Несмотря на то, что банная печь с баком для воды, имеющая эмалированный бак обойдётся дешевле, следует понимать, что оцинковка прослужит минимум вдвое дольше и продемонстрирует при этом более высокие эксплуатационные характеристики.
  • Эстетика изделия. Бак из обычной стали, именуемой «чёрной», достаточно быстро ржавеет, а нержавейка несколько лет сохраняет товарный вид и стойко воспринимает механические нагрузки (отсутствуют деформации и сколы).Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Выбрав оцинковку, обязательно определитесь с маркой стали. Самым оптимальным выбором будет материал, из которого изготавливают посуду. Это 08Х17, либо 8-12Х18Н10.
  • Обратите внимание на толщину стенок выбранного бака. Оптимальным значением для изделий ёмкостью 50-100 литров является 1,0 мм, более 100 л – 1,5 мм.

Конструкция и материал, из которого выполнен бак, должны обеспечивать минимальное время его нагрева и максимально долго сохранять высокую температуру воды. Нержавеющая сталь и здесь вне конкуренции. Хотя чугунный бак дольше сохраняет воду горячей. Существенными минусами чугуна является его высокий вес, хрупкость и длительное время разогрева.

Бак для воды, которым вы оборудуете свою банную печь из кирпича, должен быть надёжным и обязательно прочным, стойко переносить воздействие низких и высоких температур. Указанным параметрам лучше всего соответствуют изделия из нержавейки. Этот материал устойчив к воздействию коррозии, поэтому долго может находиться в помещениях, где постоянно повышена влажность, и почти не ржаветь при этом.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Существующие конструкции баков и места их размещения

Все банные печи с баком имеют ёмкости, которые изготавливаются по одному из трёх вариантов размещения:

Встроенные баки

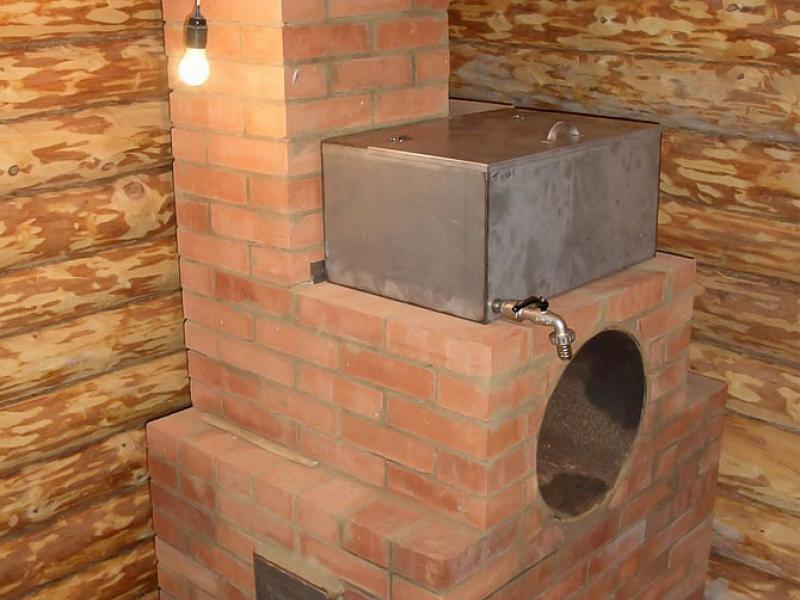

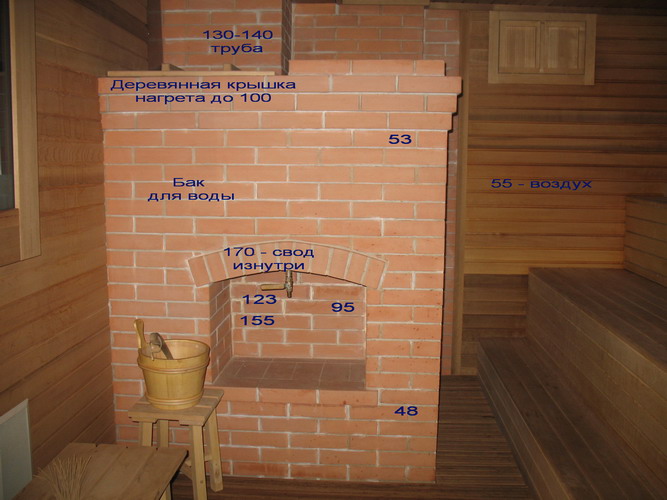

Размещаются непосредственно на печи так, что дно бака располагается в самой горячей части топливника (сверху) и непосредственно контактирует с пламенем. забор воды из такого бака осуществляется через специальный кран или через край черпаком.

Выносные баки

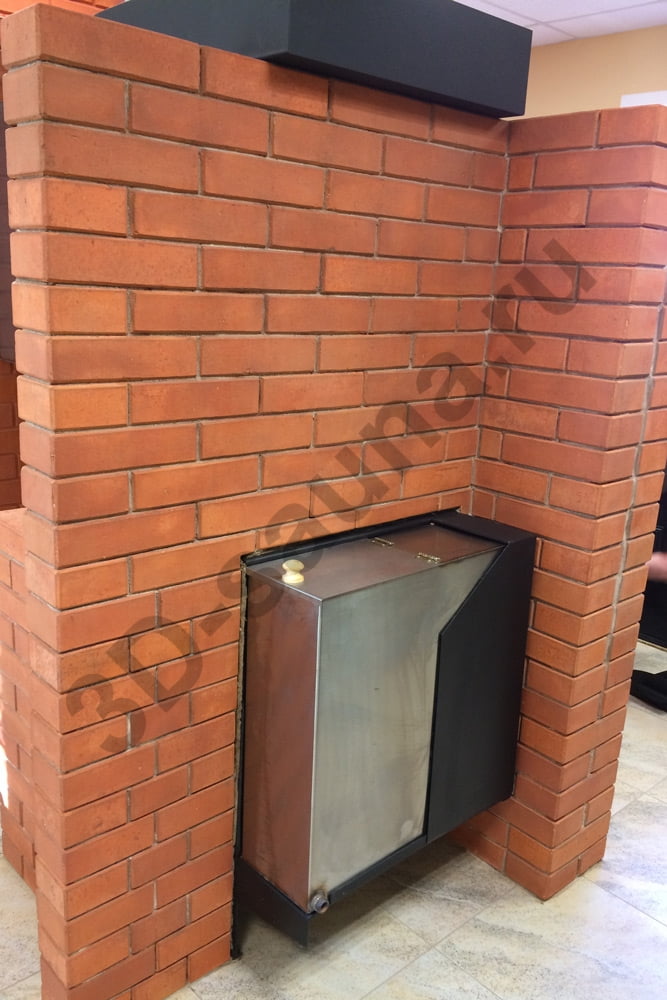

Печь с баком (из кирпича) в этом варианте имеет встраиваемый теплообменник, а сам бак устанавливается там, где удобнее. Т.е. может находиться и в парной и в моечном отделении. Подсоединяться к магистрали подачи воды бак должен только металлическими трубами.

Бак, расположенный на трубе

Достаточно редкий вариант установки. К нему прибегают только тогда, когда помывка в бане проходит весь день, даже когда топить уже перестали. Труда для удаления продуктов сгорания проводится сквозь бак. Обычно эти баки достаточно большого объёма.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Последовательность возведения банной печи с баком


Рассмотренная последовательность кладки является одним из возможных вариантов, по которому выкладываются банные печи, с баком для воды из нержавеющей стали.

В связи с тем, что банная печь из кирпича достаточно массивна, для неё требуется прочный фундамент. Здесь необходим котлован не менее 600 мм в глубину, а ближе к донной части его расширяют. Это позволит придать фундаменту после заливки более высокую устойчивость на случай непредусмотренных горизонтальных перемещений грунта.

Приямок засыпается песком, поверх которого выкладывается щебень и бой кирпича, промачивается и трамбуется. После усадки подушки собирается опалубка, монтируется каркас и заливается фундамент. После застывания опалубка убирается, а фундамент изолируется от влаги.

Затем готовится кладочный раствор и с использованием порядовки выбранного проекта печи выполняется кладка.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Кладка печи выполняется с обязательной «заводкой» всех её углов и контролем горизонтали и вертикали по уровню, отвесу и угольнику.

Первый, основной ряд, кирпича кладётся на гидроизоляционный слой. При этом каждый кирпич предварительно смачивается водой. Контролируется толщина кладочных швов, которая не должна превышать 5 мм и плотность торцевого прилегания кирпича. Кладка выполняется с перевязкой образующихся швов.

В третьем ряду обустраивается поддувало (если оно предусмотрено в порядовках).
В четвёртом размещаются колосниковые решётки и зольник. Установку колосников требуется выполнять с учётом их температурного расширения.
В шестом ряду ставится дверка поддувала. В седьмом – топливника. Лучше всего устанавливать дверки заводского изготовления, отлитые из чугуна.
Начиная с восьмого ряда, обустраивается дымоход.
На 14-ом ряду закладываются швеллеры из металла. на лицевой стороне печи формируется проём для водяного бака. Последний устанавливается так, чтобы своими боковыми стенками он опирался на выполненную кирпичную кладку, а основанием – на швеллеры.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

На последнем этапе производится монтаж дымохода и бака для нагрева воды выполняется согласно порядовке.

Загрузка…

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

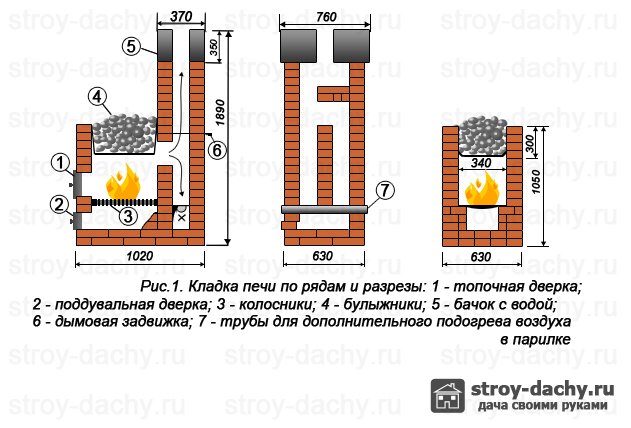

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
    Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

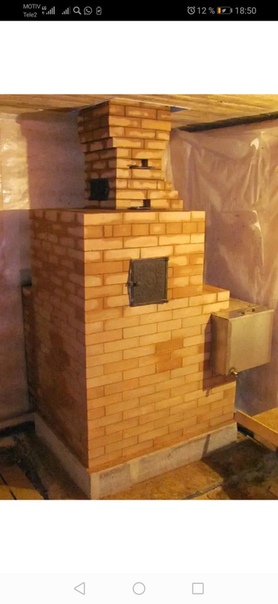

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

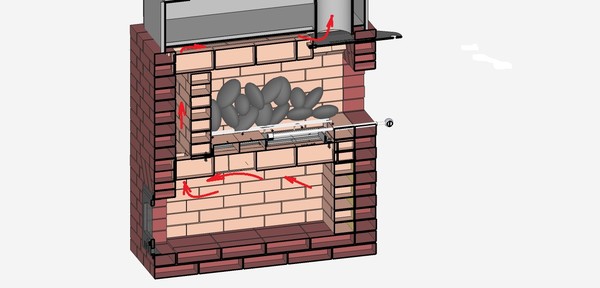

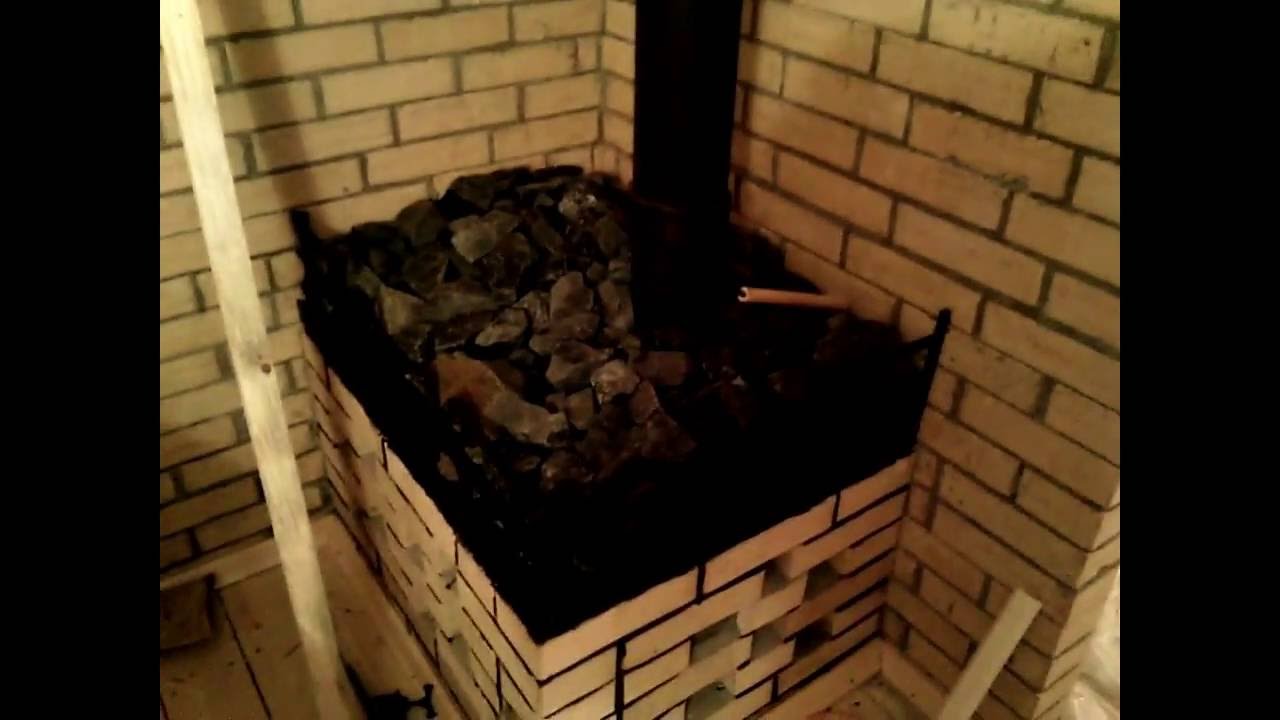

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды



Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

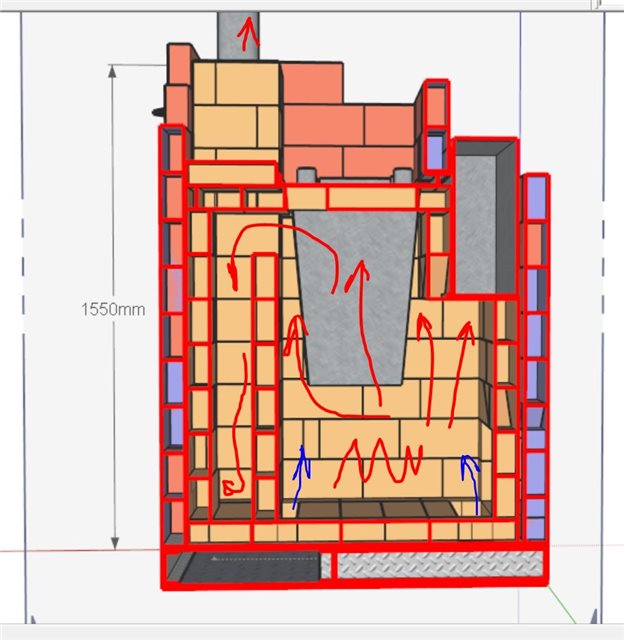

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

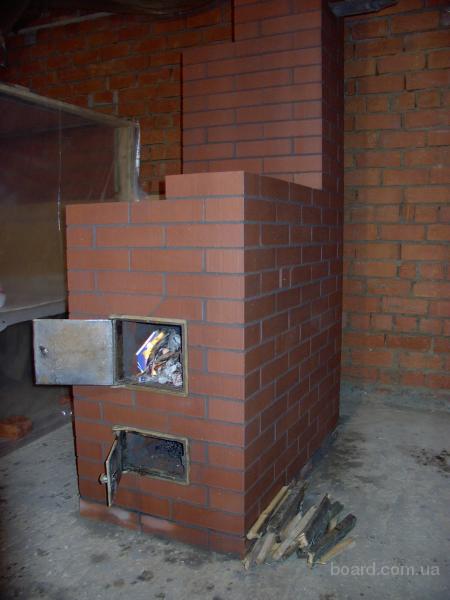

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

виды, преимущества и недостатки, материалы, последовательность монтажа

Краткое содержимое статьи:

Характеристики и нюансы печи из кирпича для бани

У любого человека баня вызывает положительные эмоции, дарит заряд энергии и поддерживает здоровье. Кирпичная печь каменка обеспечит безопасность, комфорт процедуры и качество пара. Владельцу нужно будет определиться с конструкцией и материалами, продумать габариты, а также вид топлива.

Банные печи имеют следующие особенности:

  • Вид.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Печь с каменкой – емкостью для булыжников, закрытой или открытой. Они играют роль аккумулятора тепла, который увеличивает время его сохранения в парной.
  • Конструкция. Печь состоит из: топки, колосников, дымохода и зольника (где скапливается зола).
  • Вес. Зависит от размера печки, может весить от 1 т до 1 т 200 кг, поэтому для ее сооружения нужно обустроить надежную основу.
  • Топливо. Может работать от электричества, природного газа, но традиционно топят печь дровами.

Основные параметры кирпичной банной печи:

  • Конструкция. Многие владельцы бань отдают предпочтение моделям с баком для подогрева воды, расположенного вверху или внизу.
  • Габариты. В основном зависят от квадратуры комнаты, которую планируют обогревать. Площадь основания банной каменки 3,5х4 или 4х5 кирпичей. Высота конструкции без учета дымоходной трубы составляет 1 м 680 мм или 2 м 100 мм.

Основные требования к печам из кирпича с каменкой

Важный элемент русской бани — каменка, поэтому к ее обустройству предъявляют серьезные требования:

  • дым и газы не должны попадать в помещение, где располагается печь;
  • способность прогревать воздух под потолком до 95 С за короткое время, при этом быть экономичной;
  • она должна быть так сконструирована, чтобы аккумулированное камнями тепло, сохранялось продолжительное время;
  • печь не может занимать много пространства;
  • объем нагреваемой воды должен быть из расчета 15 л на человека.

Совет! Для бани идеально выбрать открытую емкость: за ней легче ухаживать и удобнее наполнять. Во избежание замерзания воды, ее сливают полностью зимой.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Преимущества и недостатки каменки для бани из кирпича

Большинство хозяев предпочитают оборудовать проверенные конструкции из кирпича.

Достоинства каменки для бани:

  • Энергонезависимость. При наличии сбоев подачи электроэнергии и отсутствии газификации, кирпичная каменка для бани – идеальный вариант.
  • Комфорт. Печь дает мягкое тепло и насыщенный, но в тоже время легкий пар. В парилке дышится легко, что важно для тех, кто любит часто париться.
  • Теплоемкость. Печь сохраняет тепло на протяжении 8 часов и способна прогреть сразу несколько комнат.
  • Экономичность. Нет необходимости монтировать электрику или подводить газопровод, а затем оплачивать счета за потребленные энергоресурсы. Дрова – дешевый вариант обогрева бани.
  • Пожарная безопасность. Печи из кирпича, благодаря особенностям конструкции, полностью соответствуют требованиям.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Экологичность. Выкладывают каменки из кирпича, а растапливают ее дровами. Все материалы безопасны для здоровья человека.
  • Дизайн. Благодаря оформлению, некоторые печи — настоящее произведение искусства.

Недостатки кирпичной печи:

  • Уход. Необходимо постоянно чистить зольник и как минимум раз в год – дымоход.
  • Возведение. Кладка печи – сложный процесс, который под силу только грамотному печнику.
  • Габариты. Каменка большого размера заберет много полезной площади парилки.
  • Время. Печь необходимо растапливать, а на разогрев парилки понадобится ни один час.
  • Стоимость. Каменка в баню – удовольствие не из дешевых. Необходимо обустроить основание, купить качественные материалы и оплатить услуги печника.

Внимание! Кирпичную печь располагают так, чтобы все помещения бани были обогреты. Переднюю часть с топкой и зольником располагают в предбаннике.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Меры безопасности при установке печи каменки из кирпича

Основное правило противопожарной безопасности – грамотная изоляция кирпичной конструкции от поверхностей из дерева.

Правила безопасности при установке банной печи:

  • Фундамент. Придерживаясь определенных правил, оборудуют надежное основание.
  • Дымоход. Сквозь потолок и кровлю проходит труба. Нужно максимально защитить от перегрева соприкасающиеся поверхности, сохранив при этом герметичность парной. Между элементами постройки и трубой должен быть зазор, который заполняют огнеупорным материалом.
  • Размещение каменки. Основное требование – прилегающие деревянные поверхности нужно защитить от перегревания. Расстояние между стенами и каменкой должно быть минимум 0,5 м, дверцы топки – 1м 50 см.
  • Изоляция. За печью стену защищают кирпичной кладкой и жестью, которые также укладывают на пол, чтобы защитить его от выпавших из огня угольков.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Виды печи из кирпича для бани

Основные варианты истопки:

  • По черному. Вид печи был особенно популярен в деревнях. Главная особенность каменки – отсутствие дымохода. Благодаря этому в помещении более чем достаточно аромата и пара. Недостаток – париться можно только когда полностью сгорит топливо.

  • По серому. Эконом-вариант печи с дымоходной трубой, благодаря чему помещение бани прогревается намного быстрее.

  • По белому. Наиболее приемлемая конструкция. При использовании такого вида, следов сажи в помещении не будет, а тепло сохранится дольше. Недостаток: прогрев требует много времени.

  • С плитой. Самый практичный вариант. Емкость, закрытую кирпичной стеной с трех сторон, устанавливают на чугунную плиту. Благодаря этому, вода дольше остается горячей. Камни размещают над дымоходом. В некоторых случаях порядок расположения может быть иным.

Внимание! Каменка по серому — самый простой вариант сооружения.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Печь каменка для бани из кирпича делится на две категории по действию:

  1. Постоянное. На плите или в ящике из металла располагают камни. Нагреваются они не открытым огнем, а путем передачи тепла от одного материала к другому. Отличительная особенность – топить можно даже если в помещении присутствуют люди. Кирпичная банная печь с закрытой каменкой предотвращает попадание продуктов сгорания в парную.
  2. Периодическое. Камни расположены на металлической решетке непосредственно над огнем. Воду льют непосредственно на них только тогда, когда дрова сгорят полностью. Кирпичная печь для бани с открытой каменкой требует периодического протапливания.

Выбор материалов для строительства печи с открытыми камнями

Используют огнеупорный кирпич двух видов:

  • Красный полнотелый. Из него выполняют кладку корпуса каменки, элементов декора и дымохода. Для строительства небольшой конструкции достаточно 300 шт.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды , для большой каменки – до 1000 шт.

  • Шамотный. Не теряет прочности, даже при нагреве до 1400 С. Отлично вбирает тепло и медленно остывает, сохраняя максимально долго тепло в помещении. По параметрам гораздо лучше других видов. Из-за высокой стоимости используют исключительно для обустройства топки.

Совет! Качество кирпича проверяют, простукав материал ручкой мастерка. При наличии изъянов или брака звук будет глухим.

Инструменты и материалы для сооружения каменки:

  • Раствор. Замешивают только на основе глины и песка. Цемент для этого не подойдет, так как при нагреве он крошится, разрушая кладку.
  • Теплоизолятор. Подойдет любой жаропрочный материал, который применяют для изоляции поверхностей, чтобы предотвратить перегревание.
  • Печное литье. Понадобится печная заслонка, емкости для камней и воды из стали, колосник, чугунные дверцы.
  • Инструменты.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Посуда для замешивания раствора и замачивания кирпичей, труба для обустройства дымохода, глина, строительный уровень, песок, рулетка, сито, стальная проволока, асбест, рубероид, козлы для высотных работ.

Проектирование

Возведение начинается с разработки проекта. Готовую схему найти крайне сложно. Как правило, ее приходится дорабатывать. Подробно прорисовывают все ряды кладки, внося коррективы. При внесении даже небольших изменений, необходимо проконсультироваться с хорошим печником.

Внося коррективы в проект, стоит учитывать особенности кирпичной клаки печей:

  • Топка должна быть не слишком маленькой. Размер поддувала такой, чтобы обеспечить достаточный приток воздуха.
  • Вдоль канала укладывают колосники. Однако найти нужного размера сложно, поэтому устанавливают не такие длинные решетки, поперек.
  • Высота топки не больше полуметра, при условии размещения над ней поддувала. В идеале – 8-9 рядов. Благодаря этому камни будут прогреваться до нужной температуры быстрее.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды В топке меньшей высоты камни недостаточно нагреваются, а между ними будет скапливаться сажа.
  • Расстояние между не защищенными элементами конструкции из дерева и стеной из кирпича – как минимум 30 см.
  • Перед выкладыванием кирпичей на глиняно-песочный раствор, необходимо уложить их насухо согласно схемы, начиная от одного угла. Подбирают кирпичи необходимого размера, чтобы швы были не больше 5 мм. Только потом их укладывают с использованием раствора.

  • Уложенные ряды проверяют с помощью строительного уровня, прежде чем начинать новый. Установленными отвесами проверяют точное соблюдение углов. Даже небольшие отклонения требуют корректировки.
  • Устанавливая дверцы, начинают укладывать кирпич от нее, жестко фиксируя металлический элемент. Места прилегания дверцы, заблаговременно оборачивают асбестом. Фиксируют их шпалерой или стальными полосами. В кирпичах под проволоку делают небольшие канавки, что позволит обеспечить жесткую фиксацию.
  • Места, где проходит труба, соприкасаясь со стеной, потолком и кровлей обязательно изолируют огнеупорными материалами.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Выбрав проект, составляют порядовку – план раскладки кирпичей отдельно для каждого ряда.

Обустройство фундамента

Вес даже самой скромной по габаритам печки составляет примерно 800 кг, поэтому для нее обязательно обустройство прочного основания.

Печь каменка для бани из кирпича — требования к основанию:

  • выбирают место, чтобы впоследствии не пришлось вырезать несущие балки и доски пола;
  • практичнее не связывать основание для каменки с фундаментом бани, при усадке это позволит обезопасить строение от разрушения. Между ними должен быть люфт не меньше 5 см. Для обеспечения пожарной безопасности его заполняют теплоизоляционным материалом;
  • основание для каменки и бани делают одинаковой глубины;
  • правильная основа имеет вид перевернутой трапеции – внизу основание должно совпасть с размером печи, а верхнее на 10 см увеличивают со всех сторон.

Устойчивость и прочность каменки зависит от качества заложенного основания, поэтому важно соблюдать технологию строительства.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Этапы возведения фундамента:

  • выполнив разметку, по углам вбивают колышки и натягивают между ними шпалеру;
  • роют вглубь на полметра котлован, расширив внизу на 10 см;
  • на слой песка, насыпают битый кирпич или щебень. Тщательно утрамбовывают, накрывают рубероидом;
  • по периметру котлована делают опалубку;
  • кладут армирующую сетку из стержней, оставляя между ней и стеной котлована зазор в 5 см, используя подставки или другие фиксаторы;
  • заливают бетонный раствор, не доходя 15 см до края поверхности. Выравнивают по уровню верхушку;
  • оставляют примерно на неделю. Опалубку демонтируют.

После выполненных работ фундамент накрывают гидроизоляцией. Для этого настилают полоски рубероида так, чтобы он покрыл всю поверхность, выступая за края на 5 см. Второй слой располагают перпендикулярно первому. Фиксируют гидроизоляцию битумной мастикой.

Совет! Глину обязательно разводят до пастообразного состояния в воде и протирают через сито.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Кирпичная печь в бане: правила вымешивания раствора

Каменку не возводят на основе цементной смеси, так как он растрескивается под воздействием сильного жара. Для этого используют глиняно-песочную смесь, что обеспечит продолжительную службу каменки. Вода не должна иметь посторонних примесей и мусора. Песок предварительно просеивают.

Важно! Глину для раствора замачивают на несколько дней, чтобы она хорошо размокла. Непосредственно перед кладкой ее разбавляют водой, доводя до необходимой консистенции, добавив песок.

Однородности достигают, перебив смесь специальной насадкой или в миксере, только после этого начинают кладку. Определить вязкость можно с помощью палки, ее окунают в раствор, после чего стряхивают. Если после этого на ней остается слой больше 3 мм, всыпают песок. Раствор должен быть консистенции пластилина.

Кладка печи из кирпича

Кирпичная печь для бани с открытой каменкой или другой вариант невозможно построить без порядовки – схемы расположения кирпичей рядами.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Вначале их нумеруют, делают надрезы, подбирают по размеру и форме куски. Подготовив все, начинают работать с раствором.

Совет! Хорошее сцепление обеспечит предварительное вымачивание кирпичей в воде, до появления пузырьков.

Печь с каменкой: последовательность возведения:

  • По периметру печи выкладывают первый слой кирпичей. Ряд называется нулевым. Углы этого основания должны быть 90 С и точно соответствовать схеме порядовок по периметру. Разница диагоналей не должна быть выше 2-3 мм. Это обусловлено формой кирпича.
  • Толщина швов – не больше 5 мм. При укладывании ряда, стык внизу должен перекрыть целый кирпич. Выложив первую линию, переходят на глиняно-песочный раствор.
  • На третьей линии устанавливают дверцу золотника. Крепление оцинкованной проволоки обеспечит прочный монтаж. Для плотной кладки верхний кирпич подрезают.

Совет! Многие печники рекомендуют кирпич, расположенный над дверцей, сформировать в форме клина, так как при сильном нагревании металла, это создаст дополнительную прочность конструкции.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Проволоку можно заменить оцинкованной жестью.

  • Перед укладкой четвертого ряда, обязательно проверяют ровность строительным уровнем. Начинают установку емкости для золы и колосников.
  • Дверь поддувала монтируют на шестой линии. В седьмом ряду вырезают углубления в 1,5 см для обустройства колосника. Делают это таким образом, чтобы между кирпичом и ним был люфт.
  • По 14 ряд кладку делают с перегородкой, в которую врезают швеллеры. Спереди каменки делают проем, куда устанавливают емкость, в которой будет нагреваться вода.
  • Пятнадцатую линию кладут в полкирпича, устанавливая половинки под углом. Три следующих линии монтируют с помощью ложковой перевязки.
  • В 19 ряду ставят дверцу, через которую будет выходить пар. Двадцатый и следующий скрепляют проволокой или полосками П-образных подвесов. Начинают установку трубы вытяжки, высоту которой определяют с учетом размера бани, но не менее, чем на полметра она должна возвышаться над кровлей.

Совет! Дымоход обмазывают раствором цемента или извести.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Печь каменка из кирпича: устройство дымохода

При установке дымохода учитывают, что при перепадах температуры железная труба будет создавать конденсат. Это приведет к накоплению сажи в ней, поэтому металл рекомендуют заменить кирпичом.

Величина печи должна соответствовать размеру дымохода. После монтажа, его выводят на высоту не меньше полуметра над крышей. Обычно для этого используют асбестовую трубу, которую обкладывают кирпичом. От качества выполнения работ, будет зависеть, насколько хорошо будет удаляться дым из помещения.

Совет! Дымоход складывают только из целого кирпича, чтобы треснувшие элементы и половинки не выпали. Кладка должна быть очень аккуратной. Только абсолютно ровная поверхность предотвратит скопление сажи и пыли.

Сужать канал дымохода противопоказано. Его длина от краев трубы до колосника должна быть не менее 5 метров. При меньших размерах дым не сможет остынуть быстро, и жар будет вылетать в трубу.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

В месте прохождения в потолке, дымоход обкладывают кирпичом и изолируют термостойким материалом. С внешней стороны покрывают раствором извести, чтобы в случае утечки сразу найти, где она происходит.

По завершении всех работу, печь оставляют на несколько дней, оставив окна и двери открытыми, чтобы она просохла. Выполняют пробную растопку. Для этого протапливают печь на протяжении десяти минут мелкими щепками. Делают это несколько раз. Если на конструкции появится конденсат, это значит, что она еще недостаточно просохла.

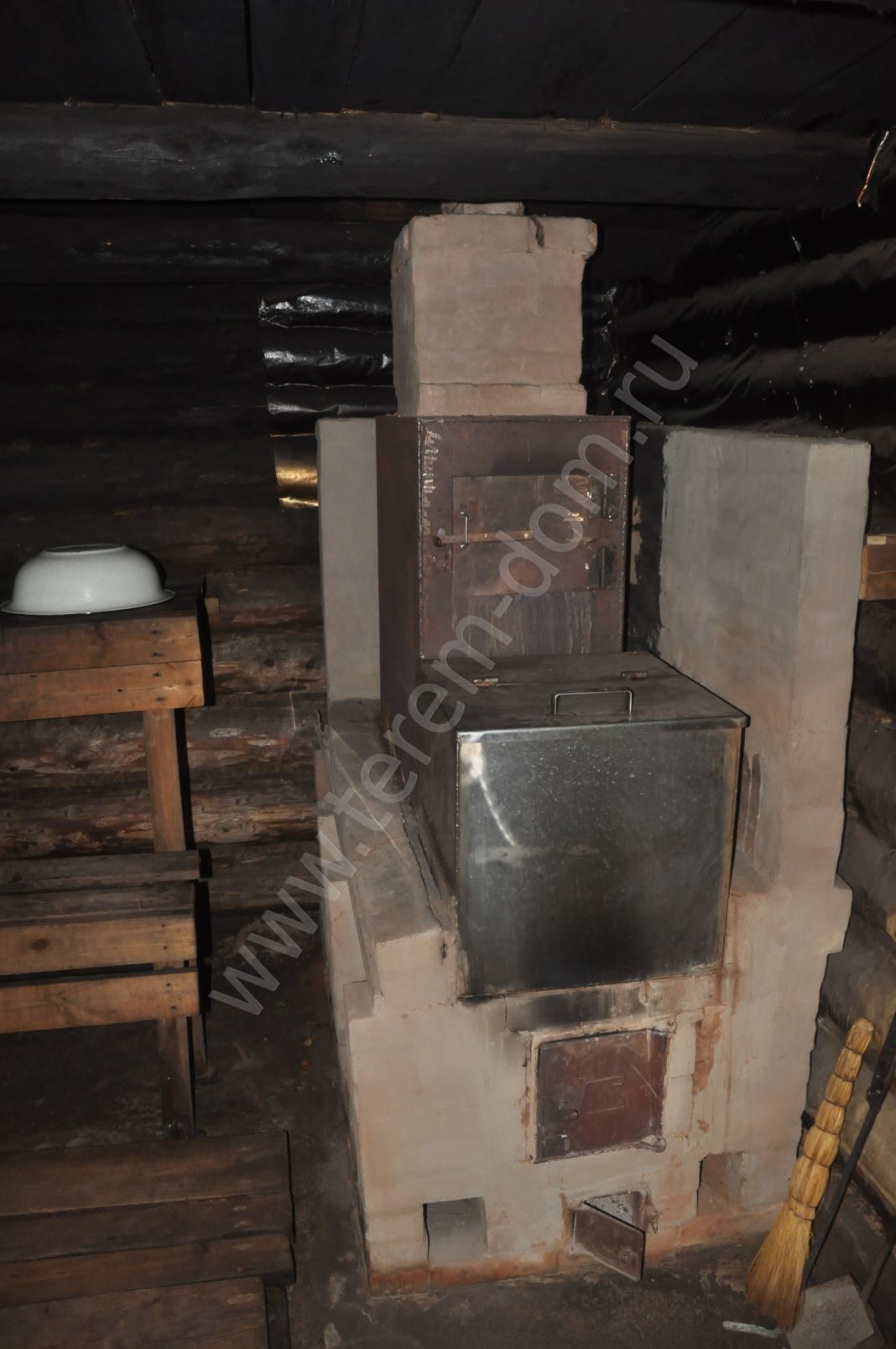

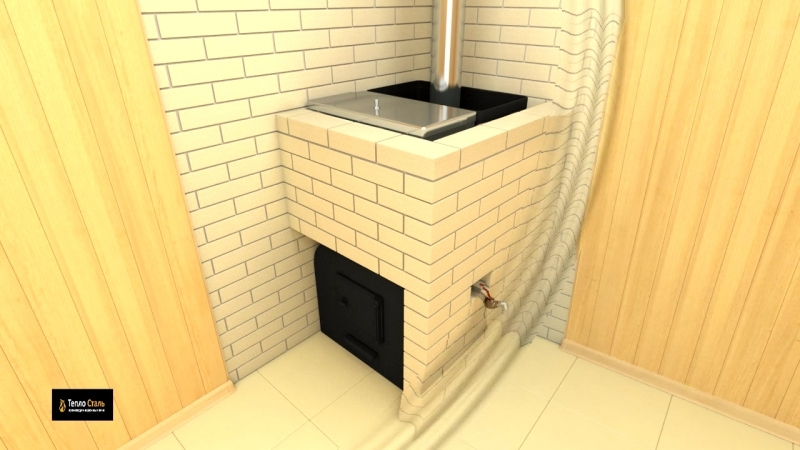

Кирпичная печь для бани с закрытой каменкой: обустройство водонагревательного бака

Часто проект печи с закрытой каменкой для бани включает в себя емкость для воды – это экономно и удобно. Устанавливают ее так, чтобы она потребляла максимум тепла. Баки бывают встроенными или навесными, в зависимости от размера печи. Монтируют радом с дымоотводным каналом.

Объем емкости рассчитывают с учетом, что на одного человека понадобится 20 л горячей воды.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды При использовании бани большой компанией, рекомендуют установить бак от 100 л. Емкость лучше выбрать из нержавейки, чтобы вода не желтела.

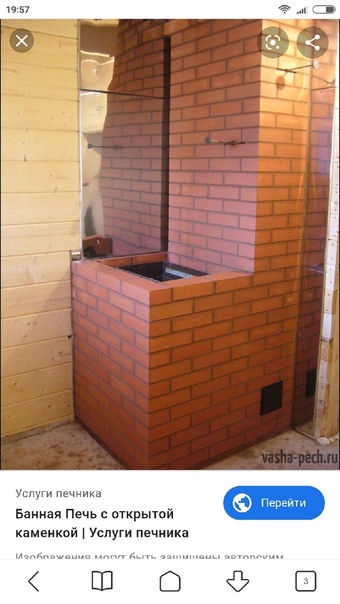

Кирпичная печь с закрытой каменкой для бани и с открытыми камнями: особенности отделки

Кирпичные печи идеально подходят для облицовки. Она прогревается равномерно с кирпичом.

Самые популярные облицовочные материалы:

  • Плитка клинкерная. Она обладает высокой теплоемкостью и тугоплавкостью. Со временем он не деформируется, придавая парилке уютный вид. При производстве используют шамотную глину. Бывает разных цветов.

  • Изразец. Плитка имеет коробчатую форму. Зачастую производится вручную. Заливается глазурью и украшается утонченным рисунком. Придумана специально для облицовки печей. Тыльная сторона имеет особую конструкцию и крепится в швы специальными металлическими штырями, одновременно с кладкой.

  • Майолика. Плитка, изготавливаемая путем прессовки: усовершенствованный вид терракоты.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Плитку покрывают глазурью и наносят цветной узор.

  • Терракота. Неглазированная прессованная глина, полученная путем обжига. Плитка характерно коричнево-красного цвета имеет отличные показатели прочности.

Печь с открытой каменкой можно декорировать камнем или кирпичом. При должном уходе облицовка долгое время будет радовать любителей попариться. Кирпичная печь для бани с закрытой каменкой регулярно протирается от копоти и пыли. Поврежденные элементы реставрируют или заменяют.

Сегодня трудно найти грамотного мастера-печника, который сможет поставить каменку с экономным расходом топлива и максимальной теплоотдачей. Печь для бани из кирпича можно выложить самостоятельно, главное, четко следовать рекомендациям по строительству и схеме порядовки. Стоимость конструкции будет зависеть от выбранных материалов. Топку выкладывают только из шамотного кирпича, а дверцы должны быть чугунными.

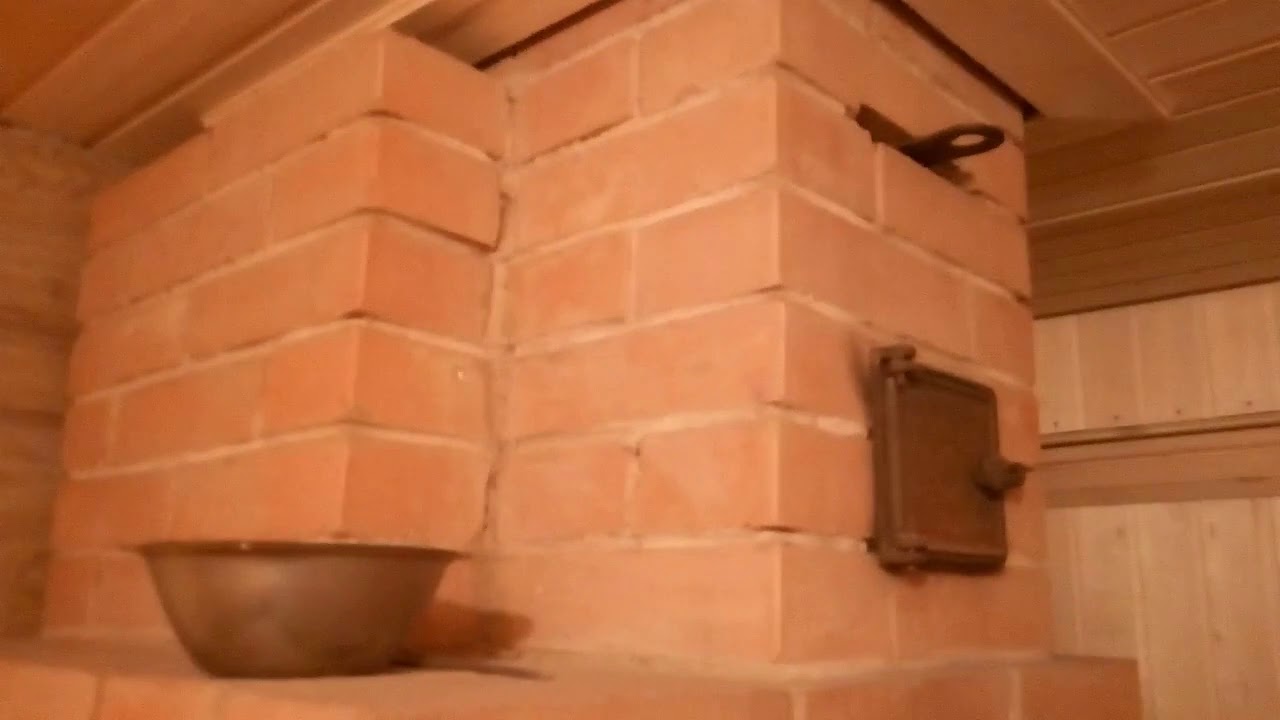

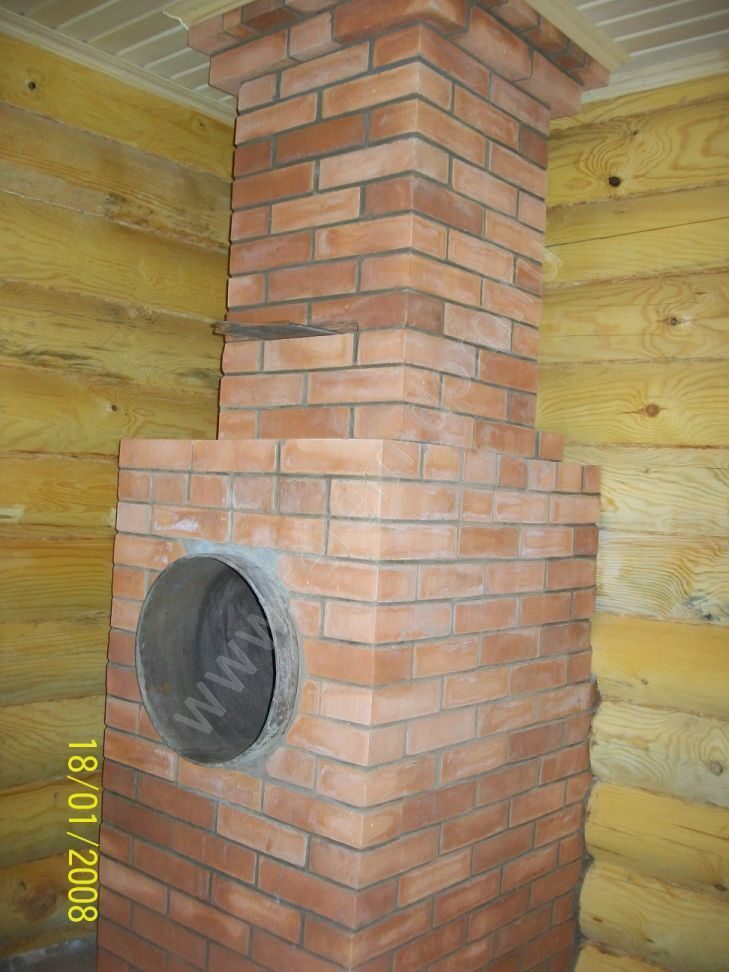

Фото печей из кирпича для бани:











Сохраните статью себе на страницу:

Пост опубликован: 15.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды 01

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Печь для бани из кирпича с баком для воды своими руками порядовка

Выложить печь для бани своими руками из кирпича не сложно, если у вас имеются определенные строительные навыки. Благодаря своим характеристикам такие печи пользуются огромной популярностью, тем более они не требуют для себя дополнительной отделки облицовочными материалами.

Необходимый инструментарий и материалы

  • Отвес;
  • Уровень;
  • Рулетка и маркер;
  • Мастерок;
  • Деревянная киянка;
  • Болгарка;
  • Молоток;
  • Электродрель;
  • Емкость для замешивания раствора;
  • Перчатки.

Если вы интересуетесь, как обложить печь в бане кирпичом, вам нужно будет приобрести следующие строительные материалы:

  • Огнеупорный кирпич;
  • Уголок;
  • Стальной лист;
  • Рубероид;
  • Оцинкованная проволока;
  • Пассатижи;
  • Совок.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Закладка фундамента

Строительство печи начинается с подготовки основания – фундамента. Для этого выполняются следующие работы:

  • Изначально вырывается котлован глубиной 70 см.
  • В основании ширину лучше немного увеличить, чтобы исключить сдвиг конструкции при последующей эксплуатации бани.
  • Песок засыпается примерно на уровне 15 см и заливается водой.
  • Засыпается слой, состоящий из камня и битого кирпича – около 20 см.
  • Следующий слой – щебень. На него устанавливается опалубка и арматурный каркас, но только после усадки песка.
  • Далее идет слой бетона, причем толщина слоя должна быть в пределах 15 см.
  • Демонтируется опалубка и по бокам наносится слой гудрона, при этом промежутки засыпаются гравием либо песком.
  • Обустройство фундамента завершается укладкой гидроизоляционного материала, например, рубероида.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Порядовка: как сложить печь для бани из кирпича с баком

  1. Первый ряд выкладывается на гидроизоляционный материал. Каждый кирпич поливают водой. Сразу необходимо проверить углы и порядовку.
  1. Нужно внимательно замерять края порядовки, ведь если будут зазоры, они будут способствовать проникновению дыма внутрь помещения. Необходимо, чтобы соблюдалась толщина швов между рядами: 3–5 мм.

  1. Затем укладывается второй ряд. Это необходимо сделать так, чтобы середина кирпича попадала на стык двух ниже уложенных кирпичей. Последующие ряды укладываются так же. И монтируется дверца поддувала, а для более надежной фиксации ее укрепляют оцинкованной проволокой или стальными полосками. И начинаем формировать камеру для золы.
  1. Прежде чем приступить к четвертому ряду следует проверить прямоту углов, поскольку на этом этапе необходимо сделать колодец для золы. На этом ряду мы закрываем камеру для золы и используем колосник и огнеупорный кирпич.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  1. Шестой ряд завершается монтажом дверцы для топки. Причем топочная дверка крепится таким же способом, как и поддувальная.

  1. Девятый ряд кирпичной кладки накрывает топочную дверцу.

  1. Укладывая десятый ряд, уже учитываем место под бак с водой. а также используем металлические трубы. Позже будет понятно для чего мы их используем, а между ними мы укладываем четвертинки огнеупорного кирпича.

  1. Одиннадцатый ряд уже выполняем из обычного кирпича, и продолжаем так двадцать первого ряда.

  1. Перед укладкой двадцать первого ряда кирпичей устанавливаем бак с водой, затем укладываем ряд, но нам потребуется установить еще одну дверцу. Пустое пространство заполняем булыжникам, укладывая их на трубы. А дверца будет давать нам возможность полить раскаленные камни водой чтобы поддать пару.

  1. На двадцать шестом ряду печи заканчиваем установку дверцы для пара, и укладываем металлические полоски сверху.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

  1. Укладывая 27 ряд используем широкие металлические полосы.

  1. На 28 ряду укладки печки монтируем заглушку для дымовой трубы, и накрываем всю площадь кирпичем.

  1. Два последующих ряда укладываем чтобы верхний кирпич закрывал шов между двумя нижними, делается это для того чтобы дым не проникал через кладку.

  1. И наконец 31 ряд нашей печи для бани это уже начало дымовой трубы.

Когда конструкция печи будет полностью завершена, ее можно оштукатурить или облицевать плиткой, но это дело вкуса.

Печи для бани с баком для воды — делаем своими руками

Если ваша парная не подключена к электричеству и системе горячего водоснабжения, то возникает необходимость установить печь для бани с баком для воды. Для монтажа бака не потребуются какие-либо дополнительные сооружения или проведение сложных технически работ.

Есть два способа монтажа бака:

Первый способ: бак ставится прямо на печку

Бак надо монтировать так, чтоб дымоходная труба каменки проходила сквозь него.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Тепло, идущее от трубы, и будет нагревать воду в емкости.

Этот способ согревания воды наиболее дешев. Особенно, если используются кирпичные печи для бани с баком для воды – отзывы говорят об этом недвусмысленно.

Однако у него есть и минусы. Нередко внутри дымохода, в местах его взаимодействия с водой, образуется явление, известное, как «холодная пробка». Там быстро накапливается нагар и его приходится регулярно чистить.

Второй способ сложнее, но более предпочтителен по двум обстоятельствам:


  1. бак ставится не на каменке, а отдельно от нее.
  2. вода греется при помощи открытого огня самой печки. От емкости отводят две стальные трубы, соединяющиеся со змеевиком. Он играет роль теплообменника и ставится в печку, где нагревается от ее тепла.

Вода из резервуара течет в теплообменник, согревается и снова поднимается по второй из труб в бак. Иными словами, сооружая подобные печи для бани с баком для воды, владельцы парных воссоздают отопительную систему с естественной циркуляцией воды.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Как выбрать бак

Объем резервуара необходимо подбирать, исходя из того, сколько человек будут обычно принимать банные процедуры. Для одного посетителя достаточно емкости на 10л.

Объем бака для воды берется из расчета 10л на человека


Кипятка в баке для него хватит, а нагревание будет осуществляться быстро. Если же парную будут посещать постоянно несколько людей, необходим резервуар, объем которого должен возрастать, пропорционально количеству посетителей. Когда сооружаются печи для бань с баком для воды своими руками, в расчете на то, чтобы можно было и принять душ, нужны емкости еще больших размеров.

Если вам необходимо выбрать обычный накопительный бак для воды в бани, посмотрите на статью в ссылке.

Самая простая конструкция печи с баком — из бочки

Чтобы сделать простейшую печь для бани с баком на дымоходе, нужна обыкновенная железная бочка. Собираться конструкция будет при помощи сварки.

Бак с водой стоит на самой печи


Изготовьте колосник печи из отрезков арматуры либо труб небольшого сечения.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Поставьте его на один край трубы и приварите. На данное приспособление надо будет уложить на ребро кирпичи, поверх их размещаются камни. Основание той конструкции, на которой будут разложены камни, сделайте из полос стали.

Саму же бочку поставьте на кирпичи, тем самым создав зону горения. Одну из ее торцевых крышек уберите, в этом месте будет размещаться колосник. В противоположной крышке сделайте отверстие для дымохода. Водяной бак и каменку надо расположить в центре печки. Топливник будет находиться снизу.

Когда делается подобная дровяная печь для бани с баком для воды, данный резервуар изготавливается их листов железа, толщина которых должна быть не меньше 0.5см. Можете сделать его и из нержавеющей стали, такая емкость будет служить дольше. Однако коэффициент теплопередачи у нержавейки меньше, поэтому вода нагреваться будет дольше.

В дне емкости, в его середине, проделайте отверстие, его диаметр должен быть чуть больше, чем внешнее сечение трубы дымохода.

Далее на печку установите дымоход и оденьте на трубу бак.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Обварите по всему периметру место их соединения. Это нужно не только для закрепления емкости, но и для герметизации ее днища.


Схема печи с баком для воды из железной бочки

С тем, чтобы резервуар был устойчивым, его нужно прикрепить к печке. Делается это при помощи сварки. Надо отметить, что воду придется наливать через проделанное отверстие сбоку емкости, это не совсем удобно. Подобные печи для бани дровяные с баком для воды подходят для небольших парных и для тех из вас, для кого неважен красивый дизайн агрегата.

Печь с выносным баком

Подобный вариант более практичен, чем предыдущий. Можно сделать бак съемным и вносить его тогда, когда парилка уже прогрелась. Таким образом, вы предотвратите обычную ситуацию со стационарными емкостями, когда в помещении еще достаточно прохладно, а вода уже закипает.


Печь с выносным баком на 60л для горячей воды из нержавеющей стали

Чтобы изготовить такую конструкцию, вам нужна будет печь-буржуйка, обложенная кирпичом, с топливником, имеющим нагревательный регистр.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Над топкой для размещения камней сделайте открытый карман.

Делайте печку из листов стали, толщиной в 0.5см. Нержавейка тут применима лишь для регистра и бака, так как подобная сталь имеет небольшую теплоотдачу.

Когда делается подобная кирпичная печь для бани с баком для воды своими руками, резервуар закрепляется на стене, таким образом, чтоб его нижняя кромка была выше уровня регистра примерно на 50см. Соединить друг с другом их можно при помощи армированного резинового шланга и хомутов.


Дом-Тепло Кирпичные печи — Кирпичная печь для бани с баком для воды, Банные печи для русской бани, Официальный сайт недорогих и лучших печей из кирпича для бани на дровах, Установка дровяной банной печи

Какими бы не были доступными металлические печки для бани, большинство печников всегда советуют выложить печи для бани из кирпича. Ведь кирпич – это натуральное сырье, а значит, является полностью безопасным для здоровья. В парилках с кирпичными печками пар идет насыщенный, но не обжигающий.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Кроме того, кирпичная печь для бани долго остывает, сохраняя тепло помещения и нагретой воды на длительное время.

Также следует отметить повышенную прочность кирпичной печи для бани. Т.К. кирпич – крепкий натуральный материал, плохо подвергаемый износу.

Кирпичные печки для бани выкладывают трех видов – печь «по-черному», печь «по-серому» и печь «по-белому».

Печки из кирпича для бани «по-черному» раньше использовали в деревнях. Такие печи не имеют дымохода. Заядлые парильщики говорят, что именно в таких печках получается качественный оздоровительный пар и аромат. Недостатком кирпичной печки, топящейся «по-черному» является время, в целях противопожарной безопасности необходимо ждать, пока топливо полностью сгорит, а угли остынут.

Кирпичные печки для бани, сложенные «по-серому», имеют дымоход, но он выполнен таким образом, что при топке часть сажи откладывается на кирпичах внутри трубы.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Печи в банях, топящиеся «по-серому», более экономичны, нежели печки отапливаемые «по-черному». Парилка с ними прогревается быстрее. Но из-за опасности возгорания дров или углей также приходится ждать полного сгорания топлива в печке.

Печка для бани «по-белому» складывается уже по всем современным технологиям. Печной дымоход возводится таким образом, что сажа в нем прогорает полностью. Нагреваются кирпичные печи для бани «по-белому» достаточно быстро, экономя время, а остывают долго, экономя топливо.

Заказать ремонт или реставрацию (восстановление) кирпичной печки
или получить консультацию у частного мастера
Вы можете, позвонив по телефонам:

+7 (925) 391 72 23
+7 (985) 557 22 76
либо отправив запрос на электронную почту



Печь для бани с резервуаром для воды сложена из кирпича. Банная печь из кирпича. Как правильно выбрать кирпич.

Баня — атрибут каждого уютного загородного жилого дома.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Невозможно представить заботливого и добродушного хозяина, который не пригласил бы купаться в бане.

Это сооружение — гордость каждого, кто стремится к строительству. Ведь баня — это не просто приятное дополнение к дому, а ко всему прочему, кстати, очень полезная.

Баня не обходится без печи. И построить его не так-то просто. Здесь вам нужно иметь мудрое руководство и грамотные инструкции.

Кирпичные печи

Какие бывают печи

Перед тем, как приступить к строительству, необходимо ознакомиться с теоретической частью. Как известно, без него никуда. Предлагаем вам небольшое теоретическое введение.

Итак, есть три основных типа печей:

  • Те, которые топятся «в черном».
  • Утопающие «в сером»
  • Утопающие «в белом»

Основные различия между ними заключаются в следующем. В «черной» печи нет дымохода; вся сажа и дым остаются внутри бани. Это значит, что нужно ожидать полного сгорания топлива при растопке.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды В конце концов, никому не хочется купаться в сажевой бане.

Это самая старая версия, которая использовалась нашими давними предками.Любители такой растопки говорят, что именно такой вариант сохраняет весь аромат бани и все полезные свойства. Понятно, что «черные» бани почти не строят.

Печи из кирпича тают «В сером» уже есть какая-то система дымоудаления. Однако это очень и очень примитивно.

Но такая опция позволяет быстро подготовить ванну к пропариванию. «Серый» — это своего рода компромисс между скоростью растопки и чистотой помещения.

Ну последний вид самая чистая баня «белая» . Имеет отличную систему дымоудаления.

Конструкция топки в такой парилке позволяет полностью прогреть помещение и надолго сохранить пар. Однако обратная сторона медали — долгая разминка — до 12 часов.

«Белый» — самое сложное в своем конструктивном решении. Однако самый популярный.

Какой нужен кирпич

Кирпич для строительства необходимо использовать керамический.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Именно у него лучшие огнеупорные свойства. Для строительства лучше использовать полнотелый керамический кирпич красного цвета.

Также в продаже можно найти специальный огнеупорный кирпич — шамот. Он создан по особой технологии в результате обжига специальной глины. Его огнеупорные свойства намного выше, чем у обычных кирпичных строительных материалов.

Использование шамота необходимо при установке части печи, которая будет непосредственно контактировать с огнем. Речь, конечно, идет о топке.Запрещается использовать при строительстве силикатный кирпич, в том числе двойной силикатный кирпич М 150, даже несмотря на некоторые его преимущества.

Обучение

Песок и глина

Конструктивная особенность кладки в бане заключается в том, что здесь не используется цементный раствор для скрепления кирпича. Это связано с атмосферой в помещении, которая негативно влияет на цемент.

Для кладки кирпичной печи для бани используется раствор глины и песка. Его приготовление выглядит следующим образом:

  • Глина замачивается на сутки в канаве или в какой-нибудь емкости.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Замачивание предназначено для создания желаемой начальной консистенции.
  • Мелкий песок осторожно просеивают через сито. В песке недопустимо наличие мелких камешков и других инородных тел.
  • Глина переливается из сухой емкости и тщательно вымешивается.
  • В протертую глину добавляется вода и все это перемешивается миксером (также можно перфоратором со специальной насадкой).
  • В глину добавляют просеянный мелкий песок и снова все тщательно перемешивают.Конечная консистенция должна быть похожей на густую сметану.

Примечание! Закупку раствора не следует делать на будущее. Сделайте глиняно-песчаный раствор из такого количества, которого хватит на тот или иной этап работ.

Первый этап

Все начинается с азов, а именно с возведения фундамента. Первый ряд кладки для возведения банной печи укладывается именно на фундамент.

Эту серию правильнее называть нулевой.Именно под этим именем он фигурирует на профессиональном сленге печников.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Эта серия является продолжением фундамента. И уже на нем укладываются все остальные ряды.

Основные работы

Первые шаги

Теперь, когда все подготовительные работы завершены, можно приступать к первым шагам нашего строительства. В самом начале, при возведении первого ряда кладки, оставляем место для чистящего канала и, конечно же, его двери.

Далее идет кладка следующего ряда, который будет содержать очистной канал.В процессе строительства нужно приделать двери к швеллерам. Делается это с помощью металлической проволоки, которую кладут под кирпич и соединительный раствор.

Заканчивается построением последнего ряда для первого этапа работ. Далее будет установка емкости для воды.

Установка резервуара для воды

Кирпичная печь в бане может быть дополнена резервуаром для воды. Этот бак предназначен для нагрева воды. Рассмотрим расположение емкости на уровне топки.

Его установка связана со следующими работами:

  • Изготовление самой цистерны.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Он должен быть металлическим. Кроме того, емкость должна быть прямоугольной формы. Листы, из которых вы будете делать бак печи, должны быть толщиной 1 мм.
  • Установка происходит таким образом, чтобы более 2/3 емкости находилось в топке, в ее камере сгорания. Эта часть позже будет выложена кладкой. Оставшаяся треть выходит на улицу.

Такое расположение бака очень удобно как для чистки, так и для слива воды.Эффективность печи при установке такой конструкции сильно возрастает, поэтому мы рекомендуем не пренебрегать ею.

Решетка

Это устройство устанавливается рядом с резервуаром для воды. Решетка предназначена для хранения горячих камней.

При установке решетки могут возникнуть проблемы из-за того, что ниша для нее оказалась немного больше ожидаемой. Это устраняется установкой колотого кирпича.

Кирпичная печь для бани не должна подвергаться давлению этой решетки, когда она расширяется в процессе раскаливания.Поэтому следите за тем, чтобы эта решетка не касалась стенок топки.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Прочитав описанные выше рекомендации, вы несомненно приблизитесь к пониманию того, как сделать кирпичную печь для бани. Понятно, что описать такой долгий и трудоемкий процесс в одной статье невозможно. Для каждого этапа взведения банной печи требуется отдельный большой текстовый материал.

Для того, чтобы сложить банную печь из кирпича своими руками, в первую очередь необходимо произвести соответствующие замеры.Ведь его площадь имеет решающее значение для дизайна будущей печи, ее размеров и других характеристик. Кроме того, хорошо показать на бумаге, из каких комнат сделана ванна — так проще и удобнее ориентироваться и производить необходимые расчеты по чертежу.

На этом этапе следует определить вид топлива для будущей печи. Если это классический вариант кирпича, то, конечно, лучше всего подойдут дрова. Но нужно учитывать и другие виды топлива: зачастую они более выгодны.

После того, как определены размеры и другие общие характеристики банной печи, настала очередь заняться материалами для ее установки.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Скорее всего, настоящему мастеру, решившему сложить банную печь из кирпича своими руками, понадобятся:

  • , которые понадобятся для выкладки топки.
  • Кирпич красный огнеупорный — пойдет на обустройство печи и дымохода. Возможная альтернатива материалу — натуральный камень.
  • Глина и крупный песок , из которого нужно будет приготовить раствор для кладки.
  • Чугунное литье для печи : колосниковые решетки и каминные решетки, виды, двери — воздуходувка и топка, колодцы для чистки дымохода, печь из чугуна и т. Д.
  • Рубероид или другой материал, подходящий для гидроизоляции.
  • Бак , в котором будет нагреваться вода.
  • Асбестовый шнур .
  • Проволока металлическая оцинкованная (так называемое цинкование ).
  • Лента стальная и уголок.

Перечисленные материалы — необходимый минимум для кладки простой кирпичной банной печи. Тем, кто чувствует, что у них есть силы разработать более функциональное устройство, следует быть готовым к тратам на дополнительные материалы.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
Есть несколько секретов, зная о которых можно не сомневаться в правильности конструкции будущей печи:

  • стенки такой конструкции не боятся перегрева, поэтому температура воздуха в этом помещении будет расти медленнее.Эта печь имеет «холодный» вид
  • Перед тем, как класть печь для бани, следует изучить особенности такого материала, как кирпич — первый не подойдет.

При постройке топки для бани возможны 4 варианта:

    1. Исторический. В России топили только баню и вот так — в черном : Ждали, пока дрова в топке догорают, дым выходил через парилку и только потом в нее попал.Такой способ был связан с отсутствием дымохода. Недостатки этого варианта очевидны. Из плюсов — быстрое повышение температуры в парилке (разогрев), а также особый аромат и пар.
    2. Смешанный. В данном случае дымоход есть, но продукты горения все равно попадают на камни — они не изолированы от топки. Этот вид конструкции и топки получил название «В сером» .Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Как и в первом случае, помещение прогревается достаточно быстро, но париться можно только в том случае, если в топке нет огня.
    3. Чисто, но неэкономично. Камни нагреваются от печи, поэтому в парилке нет дыма, а париться можно сколько угодно. Из недостатков варианта — длительный обогрев помещения (может длиться до 12 часов), а также большой расход дров. Такой вариант получил название баня. «В белом» .
    4. Двухместный: с кирпичной печью и печью. Устройство такой печи заключается в установке двух чугунных печей над дымоходом и топкой.Сверху кладут камни и емкость с водой. Чтобы поддерживать в нем достаточно высокую температуру, емкость должна быть с трех сторон обнесена кладкой.

Хороший строительный кирпич должен отвечать двум требованиям: быть качественным и хорошо обожженным. Определить, подходит ли он для кладки по внешнему виду, несложно: сколы, трещины, неровные края — достаточные основания для отказа от нее.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Еще одно испытание — дать кирпичу упасть: он должен рассыпаться на крупные куски. Если вместо них образовалась небольшая крошка — такой материал не подходит.

Иногда используется также специальный обжиговый кирпич, основным отличием которого является обжиг всего с трех сторон. Незапеченная ложка в этом случае будет выходить к кладке наружу (то есть от топки). Правда, стоит отметить, что использование специальных кирпичей не так уж и распространено, обычно берут классический красный цвет.

А топливная зона — шамотный кирпич марки Ш5. Он бывает белого, светло-розового или желтого цвета. Благодаря специальной технологии обжига он выдерживает более высокие температуры, но отличается своими размерами.Но в большинстве случаев это не имеет значения: выкладываемая из нее печь, как правило, не связана с корпусом печи, а значит, выравнивать ряды на один уровень вряд ли придется.

Что нужно знать о фундаменте печи

Как уже было сказано, прежде чем строить кирпичную банную печь своими руками, хорошо подготовить соответствующие чертежи — Так будет проще работать.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

После этого нужно сделать фундамент : в такой конструкции, как кирпичная печь для бани, вес немаленький, а значит, нужно уделить особое внимание хорошей опоре.Раньше в качестве фундамента использовалась корневая часть сосны (ее еще называют кремлевской), она отличается прочностью и надежностью, что гарантировало такой печи устойчивость на многие десятилетия.

Современные мастера Подготовка фундамента начинается с рытья котлована под фундамент (достаточная глубина — 0,5 метра и чуть больше). Чтобы защитить фундамент от возможного смещения грунта и придать ему дополнительную устойчивость, ближе к дну котлована нужно немного расширить.Затем насыпьте в достаточном количестве чистый песок, залейте водой и присыпьте щебнем (подойдет и битый кирпич). Когда смесь осядет, можно приступать к установке панельной или сборной опалубки, а затем устанавливать в нее армированный каркас.


Следующий этап — заливка жидкого бетона до уровня примерно на 15 см ниже поверхности почвы.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Когда он застынет, опалубку можно снимать, а в образовавшиеся пустоты насыпать мелкий щебень.После этого нужно прямо на бетон уложить пару кусков рубероида, размер которого соответствует месту фундамента. В этом случае рубероид используют для гидроизоляции, защищая будущую печь для бани из кирпича от возможной влажности почвы. Этот важный момент нельзя упускать: попадая на кирпичи, влага влияет на их прочность, что может привести к разрушению печи.

Когда фундамент готов, самое время заняться стенками топки.

Идеально для кладки

Кладочные элементы будущей печи скрепляются специальным раствором, о приготовлении которого стоит позаботиться заранее. В его состав входят: бетон, хорошо просеянный песок (для этих целей хорошо использовать сито с мелкими ячейками), а также глина, глубина добычи которой должна быть не менее 1,5 метра от поверхности земли. Такую глину нужно очистить, избавившись от мусора и примесей, а затем оставить в емкости с водой на пару дней.


Замоченную глину замешивают, затем перемешивают миксером с небольшим количеством воды, постепенно доводя раствор до густоты сметаны.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды После этого в смесь можно добавить влажный песок, соблюдая примерную пропорцию : 1 часть песка на 2 части глины.

Вот простой тест для проверки качества полученного раствора: в него нужно окунуть сухую деревянную палочку и оценить толщину образовавшегося слоя — при правильно подобранном составе она будет примерно 2 мм.Если слой меньше — в растворе не хватает глины, если больше — песка.

Стоит отметить, что такой раствор довольно быстро застывает и становится непригодным для работы, теряя свои свойства, поэтому использовать его нужно в тот же день, не откладывая работу на потом.

Пошагово

Строя печь в сауне из кирпича своими руками, нужно помнить, что последовательность и поэтапность работ являются важным условием ее правильного функционирования в будущем.

Кирпичная печь для бани состоит из таких элементов, как: печь, в которую кладут камни, дно печи и ее дверца, дверца воздуходувки, чугунный пол, резервуар для воды и виды.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Перед тем, как приступить к кладке печи, необходимо нарисовать и распечатать заказ, а также подготовить угольник, болгарку, плоскогубцы, абразивный круг и веник с совком.

Рассматриваемая конструкция печи предполагает установку чистой дверцы в первом ряду кирпичной кладки, следовательно, его крепеж нужно будет поместить под кирпичи.А вот стальные элементы тут не подойдут — исправить их нет возможности, придется заменить на тонкую (примерно 3 мм) нержавеющую проволоку. Для повышения податливости его необходимо сжечь.


Скрутка, проволока укладывается под первый ряд кладки, а в кирпичах с шлифовальной машиной и абразивным кругом проделываются соответствующие прорези. После того, как дверь установлена, образовавшиеся зазоры заполняются раствором из песка и глины.
После завершения первого ряда кладки необходимо установить резервуар для воды , который легко изготавливается самостоятельно мастером.

Но перед кладкой четвертого ряда нужно будет еще раз проверить ровность стен будущей печи.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды То же касается и прямолинейности углов.

Кирпичная печь для бани образована верхней гранью 4-го ряда кирпичной кладки и торцами 2-х кирпичей, установленных бортиком в цокольном этаже.

Бывает, что кирпичи не очень высокого качества отличаются не совсем стандартными размерами, поэтому приходится отрезать лишнее, а затем наращивать недостающее с помощью болгарки и других кирпичей.

Решетка необходимо отрегулировать так, чтобы между ним и камерой сгорания оставался зазор. Иначе при нагревании решетка будет расширяться и сдвигать кирпичи, которыми кладут стены топки.

Отступая от заказа: монтажный кирпич

Стоит отметить, что при кладке печи не всегда удается строго соблюдать порядок: это идеальная схема, предполагающая работу с одним и тем же материалом. На самом деле кирпич можно сделать не только с допуском, но и с браком.В этом случае, переходя к 5-му ряду кладки, можно заметить наличие широкой щели между кирпичами задней стены.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Раствор на основе песка и глины из него просто выльется. Здесь нужно сделать так: сдвинуть два кирпича так, чтобы шов между ними не превышал 5 мм, а третий — заменить двумя брусками соответствующей ширины. Перед тем как перейти к следующему — 6-му ряду, нужно дважды обмотать асбестовым шнуром не только чистую дверцу, но и ту часть емкости для воды, которая касается кирпичей.Последнее необязательно, но желательно сохранить безопасность на тот случай, если при растопке в баке по каким-то причинам (например, по забывчивости) нет воды.

При установке противопожарной двери ее необходимо закрепить так же, как и чистую дверцу. Единственное изменение: на каждое отверстие нужно скручивать не один, а по три провода. Это легко сделать с помощью плоскогубцев.

Еще одна хитрость, которая поможет сохранить надежность и ровность конструкции, а также предотвратить ее обрушение: необходимо контролировать горизонтальное положение каждого ряда и вовремя корректировать любые отклонения.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды То же самое и с вертикальными углами.

Описанная схема установки кирпичей 5-го ряда подходит и для следующих двух рядов. Если этот момент упустить, большие зазоры вызовут большие потери тепла. кирпичный топочный камин. В последующих рядах кладки такая регулировка больше не требуется.

Секреты безупречного дымохода

При установке дымохода в первую очередь необходимо подумать о соблюдении правил пожарной безопасности. Не забывайте, что расстояние от крыши до трубы не должно быть меньше 80 см.Что касается толщины стенок дымохода, то она оптимальна, если она будет составлять не менее полутора кирпичей. Конечно, быстро они не нагреются, но сохранят тепло надолго. К тому же эта мера поможет защитить внутренние стены от конденсата.

Как правило, облицовывают печь с 12-го по 19-й ряды кладки, а на 21-м надо сформировать

два канала, размер каждого примерно один кирпич.

Расстояние над ядром нужно будет перекрыть полным кирпичом с взятой четвертью (так называемые три четверки), выпуская в проем справа.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Перед тем, как браться за дымоход, образовавшиеся пустоты следует утеплить минеральной ватой .

После окончания 22-й кладки необходимо приступить к смещению каналов дымохода к центру. Если в заказе указано, что сердцевина должна быть полностью перекрыта, необходимо положить поверх нее дополнительный ряд кирпичей.

Установка задвижки запускается после объединения каналов. Минимальное расстояние между ними — один ряд кирпичной кладки.

Необходимо учитывать, что размеры дымоходного канала должны строго соответствовать указанным. Таким образом, увеличение размеров поперечного сечения приведет к медленному удалению продуктов сгорания топлива.

Важный момент — обработка всех составов во избежание образования трещин, которые быстро приводят к образованию сажи на стенах и потолке ванны. При обнаружении зазоров необходимо немедленно устранить их раствором из песка и глины.

Чтобы кирпичная печь для бани полностью просохла, потребуется не менее 14 дней.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды После завершения кладки нужно проверить тягу, открыв для этого все дверцы и заглушки. Первая топка должна пройти на не полностью разогретую печь , лучшим топливом в этом случае будет дров .

На сегодняшнем рынке достаточно большой вариант гарнитуров и печей для бани.

О схемах и вариантах

Сборка подходящей печи из подходящего материала — дело ответственное и тщательное.Перед работой необходимо ознакомиться с вариантами чертежей, только по схемам реально создать рабочую печь.

Примеры самых популярных печей:


Безопасность

Нагревательный прибор надо продумать. Хорошая печь работает не один десяток лет, изготовлена ​​по простой технологии с соблюдением всех правил пожарной безопасности.

Обычно выполняются следующие шаги:

  • Обучение. Измерьте все размеры по чертежу, продумайте планы и выберите материалы. Только после этого заливайте фундамент.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Процесс кладки. Каждый раз нужно раскладывать строго по чертежу, а есть несколько видов работ с кирпичом. Это связано с особенностями помещения и предпочтениями покупателей.
  • Очень внимательно к установке бака для нагрева воды . Это необходимо для банной печи. Изготавливается как из стали, так и из нержавеющей стали.Во избежание перегрева или возгорания железные элементы наматывают асбестовым шнуром. И само размещение емкости в ванне может быть любым, ведь емкость ставят просто для удобства.


Инструменты и материалы

Кирпичные отопительные конструкции не могут быть завершены без:

  • Мастерки;
  • Молотки по камню;
  • Молотки с резиновыми насадками;
  • Уровень;
  • рулеток;
  • Шлифовальные машины;
  • Емкости для воды кирпичные и растворные;
  • Сам кирпич;
  • Глина;
  • Песок;
  • щебень;
  • Доска для опалубки;
  • Tar;
  • Рулонный кровельный материал;
  • Фитинги;
  • Решетка;
  • Двери чугунные: выдувные и топочные;
  • Тарелки;
  • Бак для нагрева воды.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды


Как правильно выбрать кирпич

При выборе кирпича необходимо учитывать, что плоскости соприкосновения пламени с материалом будут выполнены только из его шамотного вида. Обычно это кирпичи желтого цвета, и на схемах их стараются выделить в таком же оттенке. Внешне желательно подбирать кирпич однородный по структуре. Технические характеристики следующие:

  • Морозостойкость не менее 25 циклов;
  • Прочность М75-М150.

И даже самый дорогой пустотелый кирпич не подойдет. В качестве решения сейчас выбирают покупную глину, заменяя цемент только вначале. Хорошая штука уже очищена от мусора и прочих примесей. Сам глиняный концентрат сначала нужно замочить, а потом развести песком. Хорошее соотношение — одна единица глины на два песка.

Есть наработки и простые правила расстановки металлических элементов для кирпичной печи:

Для топки дверь нужно спланировать так, чтобы она смотрела прямо на дверь входной комнаты.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Удобная фундаментная площадка под кирпичную конструкцию имеет размеры: 70х70х20 см.

Планируя топку, также рассчитывают на ту часть парилки, где стараются разместить полки рядом с топкой. Но они также рассчитывают на человеческий рост. Главное, чтобы в самом крутом парке не было дискомфорта наверху.

Печи никогда не складываются вплотную. Необходимо выдерживать зазор, иначе не будет циркуляции воздуха с одной или даже двух плоскостей, а это снизит теплоотдачу.

Кладка: пошаговая инструкция

Работа начинается с с приготовления раствора . По указанной выше консистенции смешивают песок и глину, затем все это постепенно разбавляют водой и перемешивают. Чтобы работа шла быстрее, нужно вооружиться насадкой типа миксера, установленной на дрель или шуруповерт.

Раствор довели до сметаны. Рабочий мастерок желательно сделать в цистерне подставки. Есть еще один способ проверить качество: обычной палочкой вытяните смесь и посмотрите на осадок.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Идеально, когда на самой палочке слой более 2 мм.

  1. Первые два или три ряда нужно выложить сплошной плоскостью . Это подушка для будущей печени. Ее нужно ставить на цемент, потому что эта деталь не будет набирать много градусов, а ее составляющая должна быть максимально прочной.
  2. Сделав ровное основание, делаем четвертый ряд по схеме. Здесь уже работают над дверцей топки, планируя отверстие под чугун.Также они составляют основу колосниковой решетки и зольной камеры. Дверца воздуходувки закреплена цинковой проволокой. Посередине кладки 4 ряда нужно установить дверь , элементы для крепежа выкладываются с внешней стороны кирпича. Иногда случается, что процессу мешает оцинкованная проволока. Для этого на каждом кирпиче аккуратно проделываются пазы, и в них прокладывается проволока. Таким же образом закрепляется дверца поддувала сверху. Это будет 6-й ряд.
  3. Перед укладкой пятый ряд углы необходимо проверить, но только потом проделать следующие три.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Момент измерения связан с тем, что на этом уровне есть решетка и зольный колодец. Если перепутать углы наклона, дым уйдет по намеченной траектории и даже может быть брошен в парилку. Дойдя до 7 ряда, полностью фиксируем дверцу поддувала .
  4. 8 рядов — установка колосниковой решетки и топочной дверцы . А сама решетка должна быть на уровне кладки, для этого в кирпичах делают надрезы. Решетка фиксируется на дольках в растворе, но иногда просто лежит без фиксации.Это необходимо для того, чтобы нагретый металл не соприкасался со стенкой печи при расширении. Иначе печь заведет. Хорошо, когда сама решетка по размерам немного меньше подготовленной для нее плоскости. И дверца топки устанавливается аналогично дутьевой.
  5. Далее нужно выложить проем под бак подогрева с жидкостью . Сам бак должен располагаться сбоку от топки, точнее на стенках. При контакте металла с печью (кладкой) необходимо учитывать меры безопасности.Для этого возьмите в работу асбестовый шнур и намотайте его в два слоя.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  6. Продолжение кладки кирпичных рядов. Девятый ряд нужно выполнить перегородку, там будет пуск дымохода .
  7. Уже десятый ряд необходимо закрыть бак с горячей водой. Здесь установлена ​​пластина. Стальную или чугунную пластину кладут так же, как решетку — в выбранные в кирпиче пазы. Мы помним о расширении металла, поэтому учитываем разницу краев плиты и кирпича.Желательно оставить до 2 см свободного места.
  8. В конце выполняется кладка до топки, откуда потом поступают к устройству дымоходов .

Итак, кладка готова. А конструкция топки будет работать очень просто: сжигается топливо. От него течет горячий газ, нагревая водой стенки топки и котла.

Банная печь из кирпича с индивидуальной доработкой от русского мастера.

Отделка

Лицевая часть готовой кирпичной кладки может быть закрыта:

  • Плиточный;
  • Кирпич;
  • Натуральный камень;
  • Искусственный камень;
  • Стальной корпус или футляр;
  • Лепнина на глине;
  • Плиточный.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды


Облицовка декоративным кирпичом.

Редко когда банные печи оштукатуривают или устраивают шикарные узоры из плитки. Обычно изготавливают корпус из стали из подручных уголков и другого металла . Конечно, так кирпичная конструкция прослужит максимально долго, но всем известно, что нагретый металл не особо полезен для слизистых оболочек и кожных поверхностей.

Эстетики добавит декоративный кирпич. Потому что это просто и экономично. В результате печь получит дополнительные свойства, такие как:

  1. Быстрый нагрев.
  2. Лучшее сохранение тепла в течение длительного времени.
  3. Не будет разрушений от избытка влаги.

Кирпичная печь для бани: как продумать все нюансы? Посмотрите видео:

Сколько будет стоить

Простая конструкция и ее стоимость по материалам:

  1. На фундамент до 3-х кубиков .Также подойдет боевой или бетонный раствор.
  2. На печь нужно от 450 до 1200 штук кирпича .Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Также считая аксессуары (топка, задвижка, колосниковая решетка).
  3. Дымоход. Изготавливать из железа дешевле.

Ориентировочная стоимость работ мастеров:

  1. Плата за прокладку от и до. Цена начинается от от 40 тысяч рублей (Центральный регион) .
  2. Если нужно поставить покупную металлоконструкцию и замуровать, то дешевле — от 20 тыс.

Есть два типа расчетов с мастерами:

  1. Кто-то просит платить смету за каждый уложенный кирпич индивидуально.
  2. Есть те, кто берет на себя рабочее время.
  3. Но самое страшное — работа над скоростью и результатом. Здесь не стоит рассчитывать на хорошее качество, так как любую конструкцию сделают за считанные дни без гарантий.

А как насчет ГРМ

«Хакерская работа» занимает не более 2-3 дней .

Качественное строительство без облицовки займет не больше недели.

Банная печь с узорами, плиткой и декоративным камнем Строится от двух недель до нескольких месяцев.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Все зависит от проекта.

Какой должна быть кирпичная печь в настоящей русской бане? Советы и рекомендации от любительского некоммерческого типа строительства в видео ниже:

Чтобы произвести кладку кирпичной печи своими руками, необходимо знать, как правильно устроить кирпичную печь, какой кирпич и раствор выбрать для этого, а также какие ошибки допускать не следует.Далее мы постараемся максимально внимательно рассмотреть технологию кладки печи из кирпича, и если вы не решитесь самостоятельно провести это мероприятие, полученные знания позволят вам отследить, насколько правильно это делает наемный печник!

Материалы и инструмент для кладки печи

Обращаем ваше внимание на то, что существует множество различных схем кладки кирпича, поэтому, если вы впервые решили заняться кладкой кирпича, рекомендуем выбрать более простой рисунок. От этого КПД печи для бани не сильно изменится, но при этом вероятность успешного создания печи будет выше!

Итак, для кладки печи из кирпича своими руками потребуются следующие материалы:

  • Кирпич шамотный (для кладки топки)
  • Кирпич огнеупорный красный либо (для кладки печки и дымохода)
  • Глина и крупный песок (для приготовления раствора)
  • Отливка печи (каминная решетка, дверца и топка воздуходувки, виды, колодцы для чистки дымоходов, чугунная печь, колосник и т.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Д.)
  • Шнур асбестовый
  • Бак для нагрева воды
  • Проволока оцинкованная
  • Уголок стальной
  • Гидроизоляционный материал (рубероид)
  • Лента стальная

Из вышеперечисленных материалов можно сделать простую печь для бани из кирпича, но для того, чтобы сделать более функциональный блок, потребуются дополнительные элементы, указанные на чертеже.

Инструменты для кирпичной кладки своими руками:

  • Шлифовальная машина с кругом по металлу и алмазным кругом (для резки кирпича)
  • Электродрель с насадкой-миксером
  • Емкость для раствора (лучше 10 литровое ведро)
  • Мастер ОК
  • Уровень здания
  • Отвес
  • Деревянный молоток
  • Рулетка и маркер

Это самые важные инструменты для кладки своими руками, но список может быть даже больше в зависимости от сложности проекта.

Чертежи, проекты и схемы кладки кирпичной печи для бани

Предлагаем Вашему вниманию наиболее популярные схемы кладки банной печи из кирпича:

Ознакомившись со схемами кладки печи из кирпича, а также с последовательностью и особенностями выполнения заказа, приступаем к основному процессу!

Технологию кладки печи из кирпича очень сложно объяснить на словах, поэтому предлагаем вашему вниманию процесс кладки печи банной из кирпича исходя из так называемых фотошагов:













Советы по самостоятельной кладке кирпичной печи для бани

Многие начинающие печники допускают простые, на первый взгляд, ошибки при кладке кирпича.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Результатом этих ошибок является разрушение печи, задымление всей сауны и, что хуже всего, пожар!

Итак, кладя себе печь из кирпича, воспользуйтесь следующими рекомендациями:

Вот и все, что мы хотели рассказать о том, как правильно выложить кирпичную печь для бани своими руками! Надеемся, что из этой статьи вы узнали много нового о себе и самостоятельная кладка печи станет для вас легким делом!

Несмотря на растущую популярность готовых металлоконструкций, традиционная русская баня неизменно ассоциируется с кирпичной моделью печи.Мастерам, предпочитающим самостоятельно благоустроить имущество, полезно ознакомиться с порядком строительства кирпичной печи из кирпича. Информация о необходимых материалах, нюансах процесса и подробное описание последовательности работ помогут обустроить комфортное место для отдыха.

Материалы и инструменты

Приобретение качественного материала — первый шаг к возведению прочной кирпичной конструкции для бани.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Кирпич заслуживает первостепенного внимания: для обустройства топки и дымохода используется огнеупор красного типа, выдерживающий нагрев до 850 ° С, топка кладется шамотным кирпичом, сохраняющим свои свойства при температуре выше 1500 ° С. Крупный песок и для укладки фундамента потребуется глина, в качестве гидроизоляционного материала между основанием и банной печью используется рубероид.

Дополнительные материалы для устройства банной печи:

  • печное литье;
  • стальной уголок и лента;
  • емкость для подогрева жидкости;
  • шнур асбестовый;
  • проволока оцинкованная.

Перечисленные материалы позволят построить самую простую модель банной печи из кирпича, более сложные конструкции потребуют дополнительных деталей. Чтобы не прерывать процесс поиска необходимых инструментов, позаботьтесь об их наличии заранее. Помимо электродрели и болгарки вам понадобится емкость для раствора, уровень, рулетка, отвес и деревянный молоток.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды


Варианты проекта

Существует множество схем кладки, если вы не считаете себя профессионалом, лучше выбрать несложный вариант возведения самостоятельно.На КПД банной печи это не повлияет, а шанс на успешный результат работы будет намного выше.




Помимо традиционных способов кладки, предлагаем вашему вниманию заказ колоколообразных бань кузнецовских печей, которые занимают значительно меньше места в отличие от стандартных конструкций.


Каждому начинающему печнику полезно познакомиться с тонкостями процесса оборудования кирпичной печи, иначе допущенные при кладке ошибки могут стать фатальными при эксплуатации банной конструкции.Итак, на что стоит обратить внимание:

  • Глина, взятая при рытье котлована, пригодится для растворной смеси при кладке печи.
  • Глина и песок для кладки банных печей смешивают в соотношении 2: 1 или 3: 1. Определить правильную плотность раствора для соединения кирпича поможет следующий метод: опустив в него деревянную палку, отмерьте оставшуюся слой глины.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Оптимальной считается толщина 2 мм, если показатель больше, нужно добавить песок, более тонкий слой говорит о необходимости делать глину.
  • Монтаж печи литья в кирпичные ряды предусматривает образование между ними полусантиметрового зазора. Это предотвращает разрушение кладки каменки для бани из кирпича в результате расширения металла от накаливания.
  • Нестандартные размеры кирпича приводят к его выступам или недобору в конце кладки ряда. Исправить ситуацию поможет отпиливание выступающих частей кирпича болгаркой или формирование в случае нехватки утолщенных промежуточных швов.
  • Если размер решетки не совпадает с размером отверстия в топке, подготовленном в банной топке, обратиться к болгарке, оснащенной металлическим кружком.
  • Обязательно предусмотрите очистные колодцы на изгибах внутренних каналов дымохода, эти участки наиболее подвержены скоплению сажи.
  • Избегать контакта отливки печи и кирпича. Эти места банной печи нуждаются в дополнительной защите, которая организовывается путем наматывания асбестового шнура на металлические детали.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Деревянные элементы, расположенные рядом с печью сауны, нуждаются в защите антисептическими растворами, которые защищают материал от самовозгорания в результате нагрева кирпичей и препятствуют процессам гниения.

Важно! Кладка кирпича осуществляется с обязательным использованием строительного уровня строго по отвесу.


Последовательность работ

Кирпичная печь из кирпича ввиду своей массивности требует предварительного устройства фундамента. Заложив фундамент, переходят непосредственно к кладке, завершается процесс обустройством дымохода.

Фундамент

Котлован под кирпичную банную печь выкапывается на глубину, превышающую уровень промерзания почвы.В зависимости от региона этот показатель составляет 0,7-1,2 м. Ширина ямы в самом низу немного превышает основную выемку. Это не допускает нарушения целостности общей конструкции при движении грунта. Порядок устройства фундамента под банную печь включает следующие этапы:

  • Дно котлована оборудовано песчаной подушкой высотой 15 см, которую впоследствии заполняют водой.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • После полной пропитки укладывают камень или битый кирпич, формируют слой толщиной 20 см.
  • По окончании усадки песчаной подушки образуется слой щебня.
  • Сверху устанавливается опалубка и монтируется усиленный каркас.
  • Бетонный раствор заливается до уровня не более 15 см от поверхности пола.
  • Следующий этап — демонтаж опалубки. Освободившееся пространство засыпается мелким гравием или крупным песком.

Процесс укладки на бетон двух слоев рубероида, выполняющего функцию гидроизоляционного материала между фундаментом и кирпичной печью, завершает процесс.Предотвращение попадания влаги в кирпич предотвращает преждевременное разрушение материала. После полного высыхания основания переходят к основному строению ванны из кирпича.


Каменная печь

После проверки горизонтальности фундамента можно переходить к возведению стенок печи сауны. Сначала на полу образуется своеобразный кирпичный защитный экран, создающий противопожарный барьер.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Для этого понадобится песчано-бетонный раствор и кирпич резьбовой.Для основной кладки используется песчано-глиняная смесь.

Совет! Облегчить использование сухой глины поможет ее предварительное замачивание на несколько дней в специальной емкости. Песок для раствора очищают от мусора и просеивают.

Рекомендуется создать небольшой объем раствора в соотношении песка и глины примерно 2: 1. При формировании первого ряда печи сауны кирпич, уложенный на гидроизоляционный материал, предварительно смачивают водой. Завершите первый ряд обязательной проверкой углов и соблюдением выбранного порядка.Это учитывается в любом выбранном проекте банной печи из кирпича. Швы между рядами формируются толщиной 3-5 мм. На стык двух нижних кладется следующий слой кирпича, это правило соблюдается на всей кладке.

Обычно при формировании третьего ряда кирпичей из кирпича монтируется дверца поддувала. Для его усиления используйте полосы из стального листа или оцинкованной проволоки. Специалисты отдают предпочтение стальным полосам из-за облегченного процесса крепления, при отсутствии полос выбранная проволока должна соответствовать стандартной толщине.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Чтобы закрепить его в кирпиче, необходимо подготовить небольшие углубления.

Перед тем как приступить к формированию четвертого ряда, еще раз проверьте уровень стен по горизонтали и вертикали, а также установленный угол 90 ° для каменки сауны. В этом ряду оборудуют колодец для золы и решетку. Для установки решетки в кирпичи проделываются выемки так, чтобы образовавшиеся зазоры позволяли решетке расширяться в результате теплового воздействия. Эти зазоры составляют примерно 1 см в каждую сторону.Задняя стенка под решеткой окатана битым кирпичом для уменьшения сопротивления при попадании воздуха в камеру сгорания.


После 6-го ряда монтируется дверца под нагнетатель, 7-й ряд заканчивается закреплением колосниковой решетки и топочной дверцы. Устанавливается аналогично дверце воздуходувки. Как правило, для банных печей используют чугунные дверцы, которые отличаются прочностью и высокими огнеупорными свойствами. На 8-м ряду образуется перегородка, которая служит началом дымохода.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Такая кладка продолжается до четырнадцатого ряда, на котором оборудуют каналы. Следующий ряд банной печи выкладывается полукирпичами, лежащими под углом друг к другу. Это служит основой для формирования плоскости отрыва. Кладка следующих трех рядов проводится аналогично первым трем уровням: каждый кирпич ложится на стык предыдущего слоя.

Дверь для выхода пара оборудуется на 19-м ряду банной печи, после чего монтируются металлические тонкие планки, служащие для крепления 20-го и 21-го рядов.На 21-м ряду закрывается рама парной двери и устанавливается емкость для воды, если это предусмотрено проектом.


Дымоход

Двадцать третий ряд служит для оснащения банной печи трубой, длина которой варьируется в зависимости от общей высоты помещения. Труба подбирается пропорционально размерам самой бани: чем мощнее основная конструкция, тем больше дымоход, и наоборот.

Важно! Минимальная толщина стен дымохода и печи для бани — полкирпича, одинаковый размер сечения дымоходов.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Высота дымохода над крышей не менее полуметра. Для его кладки используется известковый или цементный раствор, так как песчано-глиняная смесь будет вымыта в результате атмосферных осадков или воздействия конденсата.

Улучшить внешний вид готовой банной печи поможет ее штукатурка. В раствор желательно добавить асбест или гипс. Перед намеченной процедурой кирпичная печь очищается от излишков раствора, швы немного углубляются и шпаклевываются.

Придерживаясь установленных размеров топки, габаритов каменки и сечения дымохода, вы обеспечите безопасную эксплуатацию банной печи, а кирпичная конструкция надолго создаст комфортные условия при посещении парилки. комната.


2021 Стоимость установки безбаквального водонагревателя | Цены на безбаковые единицы

Стоимость установки водонагревателя без резервуара

Потребители, нанимающие специалиста, могут рассчитывать на почасовую или фиксированную оплату.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Средняя почасовая ставка сантехника, устанавливающего безрезервуарный водонагреватель, составляет от 45 долларов до 150 долларов в час . Заключительный труд составляет в среднем от $ 100 до $ 450 .

Факторы затрат

Самыми важными факторами затрат являются рабочая сила и тип выбранного вами отопительного оборудования. Потребителям также необходимо будет рассчитать материалы и трудозатраты на необходимые детали. Необходимые аксессуары обычно включают:

  • Комплект концевых вентиляционных отверстий: 40–100 долларов США
  • Комплект газовых разъемов: 20–35 долларов США
  • Комплект двухкомпонентных латунных клапанов, не содержащих свинца: 60–110 долларов США
  • Фитинги и монтажное оборудование: 10-30 долларов США
  • Изоляция и трубопроводы: 10 долларов США за фут

Другие факторы затрат включают демонтаж и утилизацию существующей системы обогрева, электрические обновления, дополнительную изоляцию и возможные структурные модификации для размещения нового блока .Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Получите смету на вашу безрезервуарную систему

Средняя стоимость безрезервуарных водонагревателей

Общая стоимость вашего проекта будет сильно различаться в зависимости от типа выбранного оборудования. Одноточечные электрические блоки стоят около 150 долларов за штуку , в то время как высококлассная газовая модель для всего дома может стоить более 1500 долларов .

Тип без резервуаров Средняя стоимость единицы
Природный газ или пропан 1000–1500 долларов
Электрический долларов США 500–1500

Первый шаг — понять, какой тип устройства вам нужен.

  • Газобаллонная установка Noritz мощностью 199 000 БТЕ: этого достаточно для среднего домохозяйства с несколькими ванными комнатами. Установка может занять до 10 часов. Будет дороже установить надлежащую вентиляцию, чтобы предотвратить отравление угарным газом и изменить размер газовых линий и фитингов.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды
  • Электрический, для использования в месте использования: Может быть установлен под раковиной. На установку уходит в среднем два часа. Требуется электрический таймер , розетка и линия питания .

Весь дом или одна точка

Одна точка , или «точка использования», безбаковые системы размещаются специально для отдельных приборов и смесителей, которые в них нуждаются, и для них. Они относительно просты в установке и стоят от от 100 до 300 долларов за штуку. Они будут более эффективными, чем использование одного для всего дома, поскольку вода проходит лишь небольшое расстояние и меньше тратится. Эти одноточечные системы могут быть полезны в домах с несколькими ванными комнатами и бытовой техникой, поскольку они работают независимо друг от друга.

Тем не менее, дом среднего размера, который используется регулярно в течение дня, будет хорошо работать с одним домом для всего дома .Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды


ООО «Вилледж Сантехника». Хендерсон, штат Невада. Бензобактериальные водонагреватели в Лас-Вегасе стоят в среднем от 2 878 до 4 660 долларов США.
.

Водонагреватели на природном газе или пропане

Установка на природном газе и пропане в среднем стоит $ 1 000–1 500 . Хотя эти две формы газа будут питать вашу систему примерно одинаково, существуют некоторые различия в стоимости приобретения и эксплуатации.

Природный газ зависит от линии электроснабжения, в то время как пропан необходимо покупать отдельно. Если вы живете на определенном расстоянии от газопровода, вам может потребоваться его использовать. Для большинства домовладельцев это не проблема. Природный газ — менее дорогой вариант, который стоит в среднем 200 долларов в год по сравнению со средними 350 долларов в год для работы обогревателя на пропане.

Пропан является более чистым и более эффективным топливом, однако имеет более высокую пропускную способность в BTU, чем природный газ.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Бензобаковые модели широко доступны в большом разнообразии моделей и размеров. Их мощность также варьируется от 140 000 до 380 000 БТЕ, и они доступны в бытовом и коммерческом исполнении.

Если в вашем районе имеется трубопровод для природного газа, перед переключением убедитесь, что ваши приборы можно переоборудовать.

Цены на электрический водонагреватель без резервуара

Электрические модели дешевле, чем газовые, и в среднем стоят от от 800 до 1500 долларов на установку .Требуемые монтажные работы не так сложны по сравнению с газовыми моделями, потому что нет необходимости в вентиляции. Их также проще обслуживать, они очень хорошо работают и обладают высокими показателями энергопотребления.

Безбаковый электрический агрегат более эффективен, чем агрегат с баком на от 20% до 30% и не выделяет парниковых газов . Однако эти устройства требуют больше энергии, чем газовые, и вам, возможно, придется нанять электрика, чтобы он заменил проводку в вашем доме.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Электрики обычно берут от 50 до 100 долларов за час .

«Электрические безрезервуарные водонагреватели для всего дома требуют как минимум проводного электрического подключения 240 В 80 А, что означает, что в вашем доме должно быть не менее 150 А для работы всех приборов». Кати О’Киф, эксперт по жилищному строительству и устойчивому развитию.
  • Электрические гибридные водонагреватели : Изначально они дороги, но нагреваются быстрее, чем стандартные электрические модели. Хотя они не считаются безтанковыми, у них есть много общих элементов безбаквальной системы: они не нуждаются в вентиляции и очень экономичны.Однако они доступны только в моделях до 8700 БТЕ.
  • Электрические модели в месте использования: от 100 до 300 долларов за штуку — Они предлагают множество привлекательных функций, таких как доступность и простота установки. Также их очень удобно использовать под раковинами, на небольших площадях и даже возле стиральных машин.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Это отличный вариант для людей, которым нужны небольшие помещения для кемперов, лодок и небольших ванных комнат. Они устойчивы к коррозии, изолированы, красивы и легки. Они помогают экономить воду, удобно нагревая ее и быстро обеспечивая.
Найдите специалиста по установке нагревателя

Установка солнечного нагревателя стоит примерно от 1700 долларов до 5000 долларов . Известно, что цены от достигают $ 13 000 . Однако эти стили имеют одни из самых высоких доходов. Во-первых, они имеют право на налоговую скидку в размере 30%. За установку за 6000 долларов возвращается 1800 долларов. Во-вторых, исследования показывают, что они сокращают расходы на нагрев воды на 50% до 80% .

Бесконтактные нагреватели могут быть объединены с солнечными системами для оптимальной экономии энергии.Сочетание этих двух систем считается одним из наиболее экологически безопасных доступных методов. Солнечные резервуары могут хранить нагретую воду из своих коллекторов, которые могут использоваться домашним безбакерным агрегатом.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Солнечные компоненты будут иметь большую первоначальную стоимость.

Налоговые льготы

Еще одним фактором, который повлияет на затраты, является снижение стоимости оборудования на солнечной энергии. Правительство предлагает 30% налоговую скидку на стоимость установки солнечных водонагревателей.Узнайте больше о налоговой льготе за солнечную энергию через Energy Star. Вы также можете спросить своего установщика о налоговых льготах и ​​скидках производителя.

Популярные бренды Tankless Heaters

Tankless Цены по брендам
A.O. Smith 600 — 4000 долларов
Bradford White 500 — 2000 долларов
EcoSmart $ 150 — 6000 долларов
Rheem930
Rheem930
Rheem935930
9039 Takagi 500–7000 долларов

Выбор правильного водонагревателя без резервуара

«Преимущество без резервуара в том, что вы предотвращаете любую ответственность за утечки.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Мы постоянно обходимся по вызовам, когда ваши традиционные нагреватели баков выходят из строя. Даже новые они терпят неудачу, потому что вмещают 50, 40, 100 галлонов воды. Если вы в отпуске, и это протекает, это наносит значительный ущерб. Преимущество безбака в том, что у вас этого не будет ». Джим Шуэльке, владелец, Twin Home Experts, Phoenix, AZ

Эти устройства не имеют емкости галлонов, как обычные резервуары. Итак, как потребители могут Как для газа, так и для электричества необходимо рассчитать единовременную потребность в воде, известную как расход.

Скорость потока рассчитывается путем измерения галлонов в минуту (галлонов в минуту). Чтобы определить расход, потребители должны выяснить, какие приборы и приспособления используются одновременно, а затем сложить эти цифры вместе, чтобы определить требуемую максимальную требуемую галлонов в минуту. Ознакомьтесь со списком ниже, чтобы выяснить, какая мощность водонагревателя без резервуара лучше всего подходит для вас:

Среднее потребление воды для бытовых нужд

  • Стиральная машина : 1,5–3,0 галлона в минуту
  • Душ : 1.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды 0–2,0 галлона в минуту
  • Смеситель для ванной : 0,5–1,5 галлона в минуту
  • Посудомоечная машина : 1,0–2,5 галлона в минуту
  • Смеситель для кухни : 3,0–9,0 галлона в минуту
Сравните расценки на установку бесконтактного обогревателя

Плюсы и Минусы водонагревателей по сравнению с безбаковыми агрегатами

Плюсы и минусы водонагревательных котлов

  • Более сложная и дорогая установка
  • Установки дороже
  • Занимают больше места
  • Лучше для больших помещений
  • Обычные водонагреватели стоят в среднем $ 1 000 по сравнению с безбактовыми примерно $ 1,750 .
  • Вода нагревается очень быстро. В зависимости от галлона в минуту он будет производить непрерывно в зависимости от потребностей потребителя. Это делает использование намного более эффективным.
  • Энергосбережение на этих агрегатах намного больше, чем на обычных.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Поскольку на водяное отопление приходится почти 30% счетов за электроэнергию в доме, эти устройства могут сократить расходы до 50%. Эта экономия составляет около долларов от 80 до 100 долларов в год .
  • Будущие покупатели жилья, вероятно, оценят систему, которая может работать с несколькими блоками одновременно и обеспечивать непрерывную подачу горячей воды.
  • Срок службы около 20 лет.
  • Простота обслуживания.
  • Маленький, может быть установлен в местах, недоступных для обычных цистерн. Средний размер составляет около 28 дюймов в высоту, 20 дюймов в ширину и 10 дюймов в глубину.

Минусы безбаковых агрегатов

  • Начальная стоимость покупки и установки намного выше, чем у танка. Даже с учетом экономии на счетах за электроэнергию потребителям потребуется около 20 лет, что составляет срок службы продукта, чтобы окупить первоначальные вложения.
  • Несоответствие температуры
  • При отключении электроэнергии эти модели не работают.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Нет резервного источника воды в аварийных ситуациях.
  • Потребители жесткой воды должны установить умягчитель, чтобы избежать проблем, которые могут возникнуть из-за накопления кальция.
  • Срок службы оборудования может быть значительно сокращен, если его не обслуживать ежегодно.

Это проект не для среднего домовладельца, сделанного своими руками. Многие дома должны быть адаптированы для размещения этой системы, что может потребовать новой электропроводки или газовых линий, новых трубопроводов и арматуры и, возможно, реконструкции гипсокартона. В некоторых местах требуется, чтобы эти работы выполнял квалифицированный специалист. Это связано с кодами, включающими выбросы окиси углерода, термическое сопротивление, вентиляцию, и коды для конкретных регионов, такие как сейсмостойкие ремни в Калифорнии.

Наем опытного сантехника — лучший способ обеспечить соблюдение всех требований кодекса и разрешений. Они даже могут позаботиться о том, чтобы вы получили подходящее оборудование для вашего дома.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Было бы неудачно обнаружить, что вы приобрели несовместимый обогреватель постфактум.Использование профессионала гарантирует быструю и точную работу, поэтому в вашем доме не будет холодной воды, пока вы ждете разрешения на водопровод.

Выполняйте свою работу правильно. Найдите профессионала рядом с вами

Стоят ли своих денег безбаквальные водонагреватели?

Эти модели имеют длительный срок окупаемости. По прогнозам, они прослужат 20 лет, но потребуется около 20 лет, чтобы ваша экономия энергии сравнялась с первоначальными инвестициями. Поэтому ценность этих моделей зависит от того, насколько они полезны для вас и понравятся ли будущим покупателям жилья.Вы можете повысить окупаемость своих инвестиций, выбрав модель, которая соответствует вашим потребностям.

Бесконтактные водонагреватели лучше?

Они лучше обычных моделей по нескольким параметрам. Они экономят воду за счет нагрева на ходу и могут снизить затраты на электроэнергию в доме.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Они также служат дольше и требуют меньшего обслуживания, поскольку не накапливают воду, которая может вызвать коррозию материала резервуара и вызвать утечки.

Бесконтактные водонагреватели работают без электричества?

Эти блоки не будут работать в случае отключения электроэнергии.Даже газовые модели требуют электричества для управления их искровым зажигателем.

Какую температуру следует устанавливать в безрезервуарном водонагревателе?

Комиссия по безопасности потребительских товаров рекомендует 120 градусов по Фаренгейту для оптимальной безопасности и эффективности. Не устанавливайте на устройстве температуру выше 140 градусов по Фаренгейту.

Какой водонагреватель без резервуара самый лучший?

Rheem и EcoSmart — два бренда с высокими рейтингами. Однако отрасль постоянно развивается, и у каждого дома и семьи будут разные потребности.Лучше проконсультироваться с профессионалом о том, что подходит именно вам.

Сколько воды нужно на 20-минутный душ?

Средний расход душа составляет от 2,5 до 3,0 галлонов в минуту, что означает 20-минутный душ с расходом от 50 до 60 галлонов.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Эти водонагреватели обычно могут производить от 4 до 8 галлонов горячей воды в минуту.

CHOFU Водонагреватель на древесном топливе

CHOFU Водонагреватель на древесном топливе

Все печи и запчасти Chofu заказаны до февраля 2021 года.Пожалуйста, позвоните для получения последней информации о наличии.

Нержавеющая сталь, дровяное покрытие

Включает соединительные детали для бака

Эта модель Chofu представляет собой точный дровяной водонагреватель, разработанный специально для гидромассажных ванн. Он обеспечивает циркуляцию воды по принципу термосифона (насосное действие, создаваемое подъемом горячей воды), что устраняет необходимость в циркуляционном насосе или электричестве. Эта уникальная особенность открывает целый ряд новых возможностей для альтернативных гидромассажных ванн.Теперь у вас может быть простая ванна для замачивания без насосов, химикатов и сложного ухода.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды С каменкой Chofu вы можете дооснастить существующую ванну или собрать недорогую ванну для замачивания, используя деревянную ванну или резервуар.


Корпус печи Chofu изготовлен из высококачественной нержавеющей стали марки (316), поэтому ее можно без проблем использовать на улице. Поскольку топка также сделана из нержавеющей стали, она выдержит годы эксплуатации без опасности возгорания. Выход дыма на Chofu имеет уникальную вентилируемую манжету, которая обеспечивает вторичное сгорание несгоревших газов, что снижает выбросы дыма и искры в дымоходе.

В Chofu используется сложная конструкция теплообмена для эффективного нагрева воды. Корпус печи из нержавеющей стали, окружающий топку, представляет собой водяную рубашку с двойными стенками с промежутком в 1 дюйм между ними, что делает всю топку (кроме передней) теплопередающей поверхностью. Дополнительная теплопередача происходит в заполненной водой перегородке, которая проходит через топку горизонтально. Перегородка отклоняет путь огня, поэтому отдает больше тепла водяной рубашке перед тем, как подняться в дымоход.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Установка

Chofu подключается к любой ванне с помощью прилагаемых принадлежностей, см. Комплект для подключения: гибкие неопреновые трубки и трубки из нержавеющей стали. Порты для ванны, проходящие через стену, заказываются отдельно (Для определения длины сквозных отверстий необходимо указать толщину стенки ванны. Мы будем рады помочь вам сделать правильный выбор.)

Для установки

требуются четыре основных шага:
(1) Подготовка кирпичного или цементного фундамента рядом с гидромассажной ванной для установки нагревателя Chofu.
(2) Вырезание 1 7/8-дюймовых отверстий на боковой стороне стенки ванны для сквозных отверстий.
(3) Установка трубок для соединения нагревателя и ванны.
(4) Установка трубы печи (рекомендуется 8 футов)

Эксплуатация

Chofu работает как обычная дровяная печь, обеспечивая максимальную скорость нагрева сухой древесиной твердых пород. Он использует 17-дюймовую древесину с топкой 18 x 14 x 14 дюймов.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Самый эффективный нагрев достигается при использовании древесины размером 17 дюймов x 1 1/2 дюйма x 1 1/2 дюйма, загруженных при 45 мин.интервалы.

Chofu имеет регулятор тяги на высокой и низкой скорости для регулирования скорости нагрева. Он работает с широко открытой тягой для быстрого нагрева и закрытой для поддержания температуры, когда вода нагревается.

Характеристики

• Корпус печи из высококачественной нержавеющей стали
• Передняя часть печи из стали 1/8 дюйма
• Тяжелая чугунная дверь и решетки
• Комплект для подключения гидромассажной ванны (см. Фото)
• Топка большого размера, 18 дюймов Д x 14 дюймов x 10 «H
• Отвод дыма с вентиляцией для вторичного сгорания.
• Слив 3/4 дюйма для защиты от замерзания.
• Ящик для золы для легкого удаления золы.
• Зольник с длинной ручкой

Технические характеристики

• Размеры: ширина 16 дюймов, длина 23 дюйма, высота 18 дюймов
• Вес: 59 фунтов
• Корпус печи: нержавеющая сталь марки 316, внутренняя стенка 20 калибра, внешняя стенка 22 калибра
• Передняя часть плиты: 1 / 8-дюймовая сталь
• Дверь и решетки топки: чугун
• Размеры топки: 18 дюймов Д x 14 дюймов x 10 дюймов
• Площадь поверхности теплообмена: 9 кв.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Футов
• Выход дыма: 4 5 / 8 дюймов (уменьшено до 4 дюймов)
• Циркуляционные трубы: 1 3/4 дюйма O.D.
• Дренаж: внутренний диаметр 3/4 дюйма.

Один год гарантии

Не для воды под давлением, с водяной рубашкой не более 10 фунтов на кв. Дюйм. Также доступны секции каминной трубы из нержавеющей стали размером 4 x 2 фута и отделочный колпачок. Для создания достаточной тяги и обогрева топки требуется минимум 8 футов из 4-дюймовой трубы. Колпачок немного утяжелит штабель труб и, следовательно, потребует некоторой поддержки штабеля. В идеале вы должны использовать 5 секций трубы с колпачком для правильной вытяжки, но 4 секции подойдут.Заглушка — очень хорошая идея в любом месте, где существует опасность пожара.

График нагрева
от 55ºF до 105ºF
галлонов Время
100 1 ½ часа
200 2 ½ часа
300 3 ½ часа
400 4 ½ часа


Информация о скорости нагрева

Хотя скорость нагрева меняется в зависимости от сухости древесины, частоты загрузки и т.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Д.средняя тепловая мощность ТЭЦ Тёфу составляет 32 000 БТЕ. Ванна на 200 галлонов может быть нагрета до прибл. 20ºF в час.

Примечание: тепловая мощность Тёфу увеличивается после первых 45 мин. период прогрева, во время которого нагревается корпус печи и образуется слой углей.

18 гениальных планов и идей для самостоятельной работы гидромассажных ванн, подходящих для любого бюджета

Это был долгий день. Вам нужен способ расслабиться, но как?

Подойдет ли теплая ванна? Или вы бы предпочли находиться на открытом воздухе и любоваться великолепным видом на задний двор?

Что ж, в моем случае я бы предпочел быть на улице.Со своего двора открывается великолепный вид на горы. Это великолепная обстановка, и я люблю использовать ее при любой возможности.

Но как можно расслабиться на свежем воздухе, одновременно любуясь пейзажем? Конечно же, джакузи! Не начинайте считать пенни на своем банковском счете и думать, что это невозможно, пока вы не ознакомитесь с некоторыми из этих вариантов самостоятельной гидромассажной ванны.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды

Когда вы размышляете с самим собой за пределами довербальных рамок, невозможное внезапно может стать для вас возможным.Вот планы и идеи, которые помогут сделать гидромассажную ванну реальностью практически при любом бюджете:

1. DIY Cedar Hot Tub Video Series

Эта пара работала с ограниченным бюджетом, как и я. Они хотели джакузи из кедра, но не хотели покупать комплект.

Вместо этого они построили свою собственную гидромассажную ванну из кедра и создали целую серию видеороликов, чтобы рассказать вам о каждом этапе процесса.

2. Японская гидромассажная ванна

Эта ванна — великолепное зрелище.Он круглый, но с шестиугольной скамьей. Это действительно уникально. Также есть ступеньки с поручнями, чтобы было легко входить и выходить.

Нагревательный механизм находится в ящике позади японской ванны для замачивания. Поскольку вы можете заказать его для доставки, инструкции по сборке находятся внизу страницы.

3. Гидромассажная ванна Чофу

Это уникальная конструкция гидромассажной ванны.Кирпичная печка для бани с баком для воды: Делаем для бани кирпичную печь с баком для воды Тёфу напоминает небольшую дровяную печь. Его можно нагревать вне ванны и закачивать в него, чтобы вода оставалась теплой.

Вы подключаете его к большой оцинкованной ванне, и в большинстве случаев у вас есть мгновенная гидромассажная ванна с прикрепленным к ней меньшим ценником.

4. Бетонная гидромассажная ванна

Хотели бы вы иметь прочный вариант DIY для гидромассажной ванны? Я думаю, что нельзя сделать намного крепче бетона.

Это руководство проведет вас через каждый этап процесса строительства, а также покажет, как построить крышу над гидромассажной ванной.

5. Дизайн естественной гидромассажной ванны

Что делает эту идею самодельной гидромассажной ванны впечатляющей, так это то, что она погружена в землю и завершена водопадом и каменной кладкой.

Опять же, это не учебное пособие и потребует немало навыков плотницкого дела, но если у вас есть навыки, примените их к работе над этим прекрасным проектом.

6. Солярий с гидромассажной ванной

Разве не было бы замечательно иметь приятное пространство с гидромассажной ванной, которая также была защищена? Тем не менее, вы все еще можете находиться на открытом воздухе в своей ванне!

Что ж, эта идея включает в себя все эти пожелания. В комплект теплицы поместили джакузи. Таким образом, ваша ванна будет защищена от непогоды, но вы все равно сможете наслаждаться свежим воздухом.

7. Гидромассажная ванна из поддонов своими руками

Это такая крутая идея для джакузи. Для этого требуются в основном переработанные материалы, и мне нравится, когда кто-то смотрит на кучу старых предметов и планирует превратить их во что-то крутое.

Ну, эта гидромассажная ванна берет старый резервуар для воды и использует его в качестве основания для ванны. Вы обойдете его снаружи пеной и поддонами, чтобы помочь ему держать форму. К концу этого джакузи выглядит красиво и почти не стоит денег на строительство.

8. Джакузи на поверхности

Допустим, ваш бюджет больше, чем у большинства.Если у вас есть средства и вы хотите установить джакузи на земле, но хотите сделать это самостоятельно, это руководство для вас.

Он проведет вас через каждый этап создания качественной гидромассажной ванны самостоятельно от начала до конца. Опять же, это дороже, чем некоторые другие идеи, описанные здесь, но если вы собираетесь построить гидромассажную ванну, с таким же успехом можно сделать ее джакузи своей мечты.

9. Stock Tank Pool

Некоторым людям нужна гидромассажная ванна, потому что это отличное место, где может собраться вся семья (молодые и старые), чтобы поплескаться и хорошо провести время.

Таким образом, создание бассейна с резервуаром стало интересным способом добиться этого только с меньшими инвестициями и без особого беспокойства о том, что ванна слишком теплая для самых маленьких. Эта семья создала резервуарный парк из стандартного резервуара. Это подходящая глубина для маленьких детей, и вы можете подключить к ней нагревательный механизм, если хотите, чтобы вода была теплее.

10. Горячая ванна на солнечных батареях за 300 долларов

Говорят, что эта гидромассажная ванна стоит всего около 300 долларов. Если у вас ограниченный бюджет, это может быть именно то, что вам нужно.

Использовали стоковую цистерну и подняли ее на шлакобетонный фундамент. Под ванну поместили небольшую топку, чтобы начать процесс обогрева, и они позволили солнцу сделать остальную работу.

11. Гидромассажная ванна с соленой водой

Этот метод можно использовать с любым из упомянутых вариантов самостоятельной гидромассажной ванны, но это очень важная информация, которую необходимо иметь.

Если у вас есть гидромассажная ванна, вы должны поддерживать воду. Вы можете сделать это с помощью хлора или научиться быть еще более самодостаточным и заботиться о воде с помощью соли.

12. Дровяная гидромассажная ванна своими руками

Если вы хотите построить гидромассажную ванну полностью с нуля, это руководство для вас. Они покажут вам, как создать целую ванну из сосны, и это здорово, потому что это обычно более дешевый вид пиломатериалов.

Plus, вам также покажут, как построить прикрепленную топку и опустить ее в воду, чтобы согреться в гидромассажной ванне.

13. Ванна Rubbermaid Hot Tub

Если вы работаете с ограниченным бюджетом, творчество — ваш друг, когда вы собираетесь построить что-нибудь.Особенно это актуально при сооружении гидромассажной ванны.

Человек, создавший эту гидромассажную ванну, использовал резервуар Rubbermaid, который он нашел в своем местном магазине кормов. В этом уроке он делится деталями своей сборки.

14. Ступеньки для гидромассажной ванны своими руками

Если вы собираетесь построить свою собственную гидромассажную ванну, вам также нужно знать, как построить ступеньки для нее. Таким образом, вы не повредите себе, пытаясь войти и выйти.

Из этого туториала Вы узнаете, как построить ступеньки, которые идут от вашей колоды к гидромассажной ванне.Ступеньки также сохранят ваши ноги в чистоте при входе в ванну и выходе из нее.

15. Надувная гидромассажная ванна

Самостоятельная установка гидромассажной ванны не обязательно означает, что вы строите все с нуля. Это может означать, что вы сами установите гидромассажную ванну.

Что ж, в таком случае можно заказать надувную гидромассажную ванну и установить ее самостоятельно. Он по-прежнему считается проектом DIY, и у вас есть простая в установке гидромассажная ванна.

16. Ванна с каменной кладкой на дровах

Сожалею, но это всего лишь картинка, предназначенная в основном для вашего вдохновения.Однако, если вы каменщик, для вас это не проблема.

Как видите, джакузи построили из камня. Это потрясающе и прекрасно будет смотреться в большинстве домашних условиях. Они поддерживают воду теплой через топку.

17. Гидромассажная ванна на одного человека за 100 долларов

Обычно мы не ассоциируем гидромассажные ванны только для одного человека, но если вы тот, кто любит гидромассажную ванну как способ искупаться на открытом воздухе, расслабиться и очистить свое тело, это может быть идеально для вас.

В этом руководстве показано, как легко построить деревянную гидромассажную ванну, предназначенную для одного человека.Поскольку джакузи меньше, ее можно сделать примерно за 100 долларов.

18. Восстановление гидромассажной ванны

Один из моих любимых способов сделать проект своими руками — купить что-нибудь недорогое, что не работает. Я могу починить предмет и получить работающий предмет за небольшие деньги.

Что ж, если вы можете найти кражу на джакузи, которая нуждается в мелком ремонте, воспользуйтесь этим руководством, чтобы восстановить ее. Вы можете иметь действующую гидромассажную ванну за небольшую часть стоимости.

Теперь у вас есть 18 отличных вариантов самостоятельной гидромассажной ванны.Независимо от того, какой стиль вы ищете, вы сможете найти здесь вдохновение или руководство по его созданию. Вы также можете подумать о строительстве собственной сауны.

Мы желаем вам удачи в сборке и надеемся, что у вас останется много теплых воспоминаний и веселья, проведенного в вашей новой гидромассажной ванне!

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:
Facebook Pinterest

Уникальный домашний теплообменник — Maine Wood Heat Co. Inc.

В Америке первыми дровяными отопительными приборами в историческую эпоху были большие открытые камины. К этому были добавлены дровяные печи, некоторые на задней стене камина, а некоторые сбоку от камина. В середине и конце концов было изобретено восемнадцать сотен чугунных кухонных плит. Классическая плита с шестью крышками может иметь одну или обе крышки, а также снять перегородку над топкой, а ступенчатые чугунные кастрюли и сковороды можно было поставить плотно, но прямо над огнем.Все еще можно найти некоторые из этих старых ступенчатых горшков, в том числе и большие чугунные чайники.

В конце концов, к одной стороне кухонной плиты был добавлен облицованный оловом медный резервуар для нагрева горячей воды. Воду наливали в резервуар с помощью ведер, и ее можно было вылить из резервуара с помощью кастрюли с длинной ручкой или через небольшой латунный кран в передней части печи, проходящий через резервуар и отливки.

Наш фермерский дом в Норриджуоке, штат Мэн, построенный в 1830-х годах, имел первую в этом районе систему водоснабжения, работающую круглый год.Источник на берегу рядом с домом проходил через трубу, которая спускалась с холма к гидроцилиндру, а давление внутри колоколообразного гидроцилиндра позволяло вытеснять воду обратно вверх по трубе меньшего диаметра в дубовую бочку в кухня. Переливная труба выходила из верхней части ствола обратно в безопасную зону разгрузки на открытом воздухе. В правильном свете вы все еще можете видеть небольшие деревянные бруски в обшивке из широких досок, где старые трубы приходили и уходили. Двадцать или более лет назад к двери вошла женщина лет шестидесяти или семидесяти, которая жила в доме девочкой и смогла подробно описать, где именно стояла бочка, что подтвердило всю нашу детективную работу.

Эта система означала, что в доме на протяжении всего года была пресная вода на кухне из непрекращающегося потока, но эта система подавала воду только в дом. Он не нагревает воду и не перемещает ее в плиту. Следующим прорывом в дизайне горячей воды стало изобретение латунного водяного змеевика для внутренней части топки кухонной плиты, соединенного с баком для горячей воды на 30 галлонов на подставке рядом с кухонной плитой и проточной водой, поддерживающей заполненность бака и водяной рубашки. . Медные резервуары без теплоизоляции почти никогда не перегреваются, поскольку они могут излучать все больше и больше тепла от своей поверхности, поскольку тепло топки в печи увеличивается по интенсивности или продолжительности.Эти системы очень эффективно подавали горячую воду без предохранительных клапанов в любую часть дома, где есть водопровод.

Раньше я ходил в хозяйственный магазин в Скоухегане, штат Мэн, где все еще были латунные колена с резьбой на 180 градусов, предназначенные для изготовления латунных водяных рубашек. Фотография использованных нами водных курток представлена ​​ниже.

Когда мы экспериментировали с множеством более «современных» кухонных плит, в том числе с варочными панелями Waterford, Stanley из Ирландии, Stanley включил вариант домашнего горячего кожуха, который располагался в задней части топки, и многие клиенты решили включить эту опцию в свои покупки Stanley .В течение многих лет компания Maine Wood Heat была североамериканским импортером кухонной плиты австрийского производства с очень большой водяной рубашкой, полностью закрывающей огонь. У австрийской Tirolia были изолированные стороны, задняя и верхняя часть, а также изолированная крышка, поэтому ее можно было использовать даже летом для коротких ожогов. За один час мы могли бы нагреть резервуар для горячей воды на восемьдесят галлонов с помощью петли гравитационного термосифона, идущей к резервуару наверху. У нас был аквастат (водяной термостат) в баке, который позволял баку достичь желаемого «верхнего предела», который мы установили, а затем он автоматически заставлял работать циркуляционный насос радиатора дома.Всякий раз, когда в бытовом резервуаре становилось мало тепла, следующая партия горячей воды всегда направлялась сначала в резервуар, а затем на радиаторы дома. Мы готовили, пекли, нагревали горячую воду и дом в течение многих лет, используя эту плиту центрального отопления. Нам до сих пор звонят люди, которые используют свои Тироли в течение двадцати или более лет.

Австрийская компания в конечном итоге вышла из бизнеса, и мы также решили прекратить их продажу, когда поняли, что нам нужно сделать выбор между системой с низким уровнем выбросов, такой как каменный обогреватель, и системой с более высоким уровнем выбросов, такой как водяной топка Tirolia. .Как только мы полностью переключились на каменные обогреватели, интерес общественности к нагреву горячей воды для бытового потребления или радиаторам систем, которые мы строили, не прекратился. На заре каменных обогревателей в штате Мэн в конце 1970-х я помню обогреватель, построенный недалеко от Капитолия штата Огаста, в котором кто-то проложил трубы с горячей водой большого диаметра по всей системе, думая, что если немного сработает, то больше будет намного лучше. В первый год эксплуатации утечка где-то в системе все разрушила.Конечно, пар обладает взрывной силой и очень опасен, и любое включение воды в систему кладки должно быть тщательно спроектировано, осознано и выполнено. Со временем мы обнаружили, что можем построить теплообменники из нержавеющей стали скромных размеров и поместить их прямо в огонь кирпичной дровяной печи и получить хорошие результаты, хотя и с более грязным ожогом, чем топка без водяной рубашки. Мы также обнаружили, что если положить нержавеющую куртку стала водой в непрямом или «удаленный» место за слоем огнеупорного кирпича в горловой области наших обогревателей, мы могли бы получить выгоду подзарядки внутреннего производства горячей воды без снижения горения эффективность.Другие люди разработали другие системы, которые выполняли аналогичную работу по производству умеренной горячей воды. В одном или нескольких случаях мы спроектировали водяные рубашки, которые были сделаны из медных трубок поверх внутренних перекрывающих плит. Мы разработали, но не реализовали идею такого массива внутри лотка из нержавеющей стали поверх перекрывающих плит с трубкой, окруженной стеклянными шариками или мрамором, или нержавеющей сталью, или стальной дробью, чтобы получить лучшую проводимость по медной трубке. Все такие конструкции предусматривали установку большого резервуара для горячей воды для бытового потребления на следующем уровне этажа непосредственно над нагревателем и / или плитой, гарантирующим термосифонную неэлектрическую передачу тепла резервуару.

В случае отключения электроэнергии такая установка гарантирует отсутствие перегрева змеевика или бака горячей воды из-за его большой емкости. Мы всегда не рекомендовали использовать любую бытовую систему водяной рубашки, соединенную с баком, расположенным под нагревателем и требующим насоса для его безопасной работы. В Новой Зеландии Альби стало очень ясно, что новозеландцы хотят нагревать горячую воду от любого дровяного устройства, которое они используют. В доме, который остался в Альби с Крисом и Деббейте Нейлор, была синяя эмалированная плита на кухне с огнеупорной футеровкой топкой и горизонтальная перегородкой над топкой.В горловине перегородки находилась труба вторичного воздуха из нержавеющей стали для более полного сгорания, а в задней части вторичной камеры топки находилась рубашка для горячего водоснабжения, которую в Новой Зеландии называют «мокрой».

Сампса планирует использовать несколько солнечных батарей для горячего водоснабжения в своем доме, но он также хотел нагреть немного горячей воды от своего каменного нагревателя, и он хотел, чтобы он не только нагревал горячую воду, но и отводил тепло в большую комнату. на уровне ниже каменки и в ванную — две перегородки за каменкой.Поэтому в гостиной встраивается обогреватель, который вы можете увидеть на плане дома выше. Это очень распространено в Германии, чтобы иметь чугун и огнеупорный кирпич Котлы центрального отопления, построенную внутри керамической плитки Kachelofens. Это помещает традиционный излучающий массовый обогреватель в центральную гостиную в доме, но также отправляет тепло в несколько удаленных комнат и, вероятно, может производить горячую воду для бытового потребления. Маловероятно, что такое центральное отопление Kachelofen сгорит с эффективностью или чистотой стандартного Grundofen без водяной рубашки.”

В Финляндии Sampsa основала компанию, которая сделала чугунный теплообменник, который полностью исключил присутствие горячей воды в самом нагревателе. Вместо этого система, которую он обнаружил, заменила верхние перекрывающие плиты из литого огнеупора на две «игольчатые» пластины из перекрывающегося чугуна, которые в конце траектории пламени рядом с верхней частью нагревателя преобразовывали перегретые газы в горячий воздух в камере статического давления. над пластинами и направил горячий воздух в удаленную коробку для установки на стене в соседнем помещении с собственным теплообменником воздух-вода в нем.Это полная противоположность тому, что можно увидеть в местном гараже быстрой замены масла Prompto. Там масляный или газовый котел в подсобном помещении нагревает горячую воду. Вода подается в радиаторные блоки под потолком, оборудованные вентиляторами. Вентиляторы преобразуют тепло жидкости в оребренных радиаторах в тепло горячего воздуха. Это, в сочетании с потолочными газовыми излучающими панелями, сохраняет тепло в гараже, не требуя каких-либо «мешающих» устройств излучения на границе пола.

Благодаря чугунной «игольчатой» (или «гвоздевой» конструкции, направленной вверх и вниз), эффективность сгорания все еще может поддерживаться на очень высоком уровне, а опасность паровых взрывов в нагревателе исключена, что затрудняет передачу тепла в удаленные помещения. возможный.Вы можете увидеть еще одну фотографию этой «игольной конструкции» в предыдущей статье блога о серии строительства панорамных дверей. Sampsa нанимает инженера-теплотехника для помощи с размещением и подключением внешней системы теплообмена. У него уже проложены трубы излучающего пола для его удаленной спальни внизу и его удаленной ванной комнаты, а на прошлой неделе был установлен земляной пол в жилой зоне, где мы построили обогреватель, добавив почти фут высоты к уровню, с которого мы работали. Партнер дизайнера дома Свен (Свена и Сары Джонстон), который также отвечает за штукатурку и земляные полы, теперь положил большую часть земляных полов и прокомментировал, что обогреватель выглядит намного короче, так как пол теперь в значительной степени внутри.Сампса также написал недавно и прислал фотографию своей мамы Сейджи, которая выстраивала все мои бронирования авиабилетов и отелей, сидящей на скамейке из мыльного камня в углу обогревателя. Вы можете увидеть новую высоту пола под ее ногами.

Пройдет некоторое время, прежде чем нагреватель будет заштукатурен и теплообменник подключен. После того, как дымоход установлен и теплообменник подсоединен, вполне вероятно, что обогреватель немного разожгется, чтобы «успокоить» блок, и возникнут какие-либо движения и усадка перед нанесением штукатурки или штукатурки.Мы разослали ребятам из Клайда информацию о традиционных шведских лепных украшениях Kachelugn. Эту информацию нам предоставил наш старый друг и коллега из Монреаля Маркус Флинн, который в одиночку на Pyromasse строит одни из самых красивых кирпичных обогревателей в мире. Мы будем держать всех в курсе по мере развития и документирования характеристик теплообменника. Планируется, что эффективность нагревателя и выбросы будут проверены после завершения подключения теплообменника и дымохода. Если система работает хорошо, мы установили контакт с финской фирмой и готовы предоставить ее клиентам здесь, в Штатах.Пожалуйста, дайте нам время протестировать систему и закрепить всю информацию. Мы будем сообщать о прогрессе и доступности системы в будущих блогах.

Ближе к концу семинара у нас была долгая дискуссия со всеми присутствующими участниками о том, как спроектировать самодельные эффективные системы горячего водоснабжения в каменный обогреватель после того, как они совершенно ясно дали понять, что хотят производить чистое тепло и горячую воду от одного огня. а не два. Следите за новостями о будущих разработках.

Между тем, мы скоро сообщим об удивительном количестве мыльного камня для проекта Сампсы и превращении этого мыльного камня всего за четыре или пять дней в подогнанные полированные плиты для полок, скамеек, плинтуса и отделки крышки для его обогревателя.Это произошло только благодаря феноменальному сотрудничеству и усилиям всех членов команды семинара. В то время как два каменщика выполняли работу йоманов по укладке кирпичей, а еще один или два члена занимались укладкой и перемешиванием, все остальные доступные руки были задействованы в закреплении мыльного камня, поиске портативной рельсовой пилы, закреплении тяжелой бетонной плиты, установке плит для большого портативная пила, а затем резка одного листа за другим в течение двух дней, а затем обработка каждого листа на готовые детали.На фото выше вы можете увидеть отделку из мыльного камня позади Сейджи, мамы Сампсы.

Посмотрите историю о том, как все это было сфабриковано потом.

Ракетные печи: простые и эффективные системы для нагрева воды и прочего оборудования

Просто для того, чтобы очистить воздух, в системах ракетных печей не используются ракеты, и это не ракетостроение.

Что они тогда?

Первоначальная ракетная печь была разработана как эффективная печь для приготовления пищи, питаемая от небольшого костра, разжигаемого ветками и крошечными палочками, а не дровами.Он сгорает в простой высокотемпературной камере сгорания с вертикальным дымоходом и вторичной подачей воздуха, что обеспечивает почти полное сгорание до того, как пламя достигнет варочной поверхности. Таким образом, он суперэффективен, прост и низкотехнологичен, что означает, что практически любой может построить его в любой точке мира. Базовую конструкцию маленькой или большой ракетной печи можно увидеть выше. Из-за своей низкотехнологичной природы они были особенно ценными и подходящими для сред, где у людей затруднен доступ к электричеству или богатым ресурсам.Особо следует отметить некоторые развивающиеся страны, которые выиграли от строительства небольших ракетных печей для приготовления пищи, улучшения качества жизни и использования ресурсов. Поскольку их так легко построить, существует очень мало препятствий (если они есть) для людей, создающих свои собственные — инженеры не требуются (ура). На уровне кухонных плит они также производились серийно по очень низким ценам.

Принципы были описаны доктором Ларри Виньярски из Исследовательского центра Апровечо в 1982 году, и с тех пор печи, основанные на этой конструкции, завоевали множество наград, а другие компании продолжили разработку других изделий с «ракетным двигателем», включая массовые обогреватели и души.

Ракетный душ? Это работает путем направления тепла от ракетной печи на нагрев воды. Это может быть просто резервуар, расположенный над огнем, или система водяной рубашки, которая используется в обычных водонагревателях, работающих на дровах. Для представленных ниже систем прямого нагрева вам потребуются кирпичи для создания огня, резервуар для горячей воды (желательно переработанный), дымовые материалы, подставка для резервуара и сантехника. Вдобавок вам понадобится доза энтузиазма и большое ведро грязи!

Предупреждение. Мы знаем, что это интересно, но есть ряд вещей, о которых нужно позаботиться.Во-первых, будьте осторожны, чтобы не сжечь то, что не хотите сжигать. Во-вторых, что наиболее важно, водогрейный котел содержит значительную энергию и при плохой конструкции может достичь высокого давления и даже взорваться — вот почему в вашей домашней системе есть клапан сброса давления. Низкотехнологичные альтернативы могут предотвратить ситуацию высокого давления, ознакомьтесь с тем, как это сделать безопасно, если хотите продолжить.

Вот несколько примеров душевых с ракетным двигателем, построенных Тимом Баркером, международным экспертом в области ракетной энергетики, базирующимся в С.E, Квинсленд, и как раз так случилось, что 25-26 апреля на юге Тасмании он будет проводить семинар по душевым с ракетным двигателем!

В самом простом и сверхфункциональном виде — ракетный душ может выглядеть так, как показано ниже. Вам не нужно тратить время, силы и деньги на благоустройство, чтобы получить легкую горячую воду. Тим построил эту систему в Научно-исследовательском институте пермакультуры, вы можете посмотреть этот короткий видеоролик на YouTube (рассказанный Джеффом Лоутоном), чтобы рассказать о том, как создать ее самостоятельно.

Используя ту же конструкцию, Тим недавно построил душ с ракетным двигателем внизу с Very Edible Gardens в Вик. Гофрированная пленка означает, что вам не нужно надевать сверху дождевик. Блестяще.

Изображение предоставлено Very Edible Gardens

Огонь горит в глинобитной конструкции под цилиндром из гофрированного железа. Тепло от огня направляется в этот цилиндр, где нагревает воду. Вода в баке не используется непосредственно для душа.Холодная вода проходит через медный змеевик в резервуаре для воды. Вода накапливается в змеевике и затем по водопроводу попадает в душевую кабину.

Тим Баркер слева с наполовину построенной душевой системой с ракетным двигателем. На этой фотографии подчеркивается изоляционный слой, который дольше сохраняет горячую воду. Изображение Very Edible Gardens

Пример номер два от компании Milkwood Permaculture, их конструкция немного отличается от бака Тима тем, что их резервуар для горячей воды расположен вертикально, а не горизонтально.Она гораздо больше похожа на обычную систему горячего водоснабжения с «мокрой спиной», которую можно увидеть на многих сельских объектах. В этой системе ракетная печь размещается в глинобитной конструкции на уровне земли. Горячий дымовой газ затем нагревает «мокрую заднюю часть» (стальной ящик). Влажная задняя часть направляет воду в резервуар для хранения справа, откуда ее можно использовать позже. На фото ниже он показан в «обнаженном виде»

.

Схема Милквуда, показывающая, как все это работает

Уплотнение всего этого початком добавляет дополнительный слой изоляции и выглядит красиво.

Что-то еще, что мы представим и изготовим в нашей предстоящей мастерской, — это переносная ракетная печь, которую используют для приготовления пищи дома, на ферме, на уличной вечеринке, в кемпинге или в местной библиотеке инструментов — как вы можно увидеть, что делает Меган ниже. Эти системы удивительно просты и эффективны, и их можно сделать из предметов, найденных в куче мусора.

Портативная ракетная плита для удобного приготовления пищи в любом месте и в любое время — как продемонстрировала Меган в библиотеке инструментов Brunswick.Изображение предоставлено Very Edible Gardens.

Rocket power предназначен для людей, которые хотят снизить потребление энергии и расширить свое подключение к простым и устойчивым методам производства энергии для собственных нужд. Будь вы в городе или на суше — живите один или с целой толпой людей, есть ракетная система, подходящая для вас и вашего контекста.

** Присоединяйтесь к нам в мастерской Rocket Powered Shoarded с Тимом Баркером 25-26 апреля на юге Тасмании, чтобы построить свою собственную.Вы также сможете сделать свою портативную ракетную печь для приготовления пищи! **

Township of Brick, Строительные нормы штата Нью-Джерси, униформа

[Изменено 6.12.2016, Ord. № 18-16]

A.

Настоящим учреждается в городке Кирпич Государственная униформа. Орган по обеспечению соблюдения Строительного кодекса, состоящий из должностного лица по строительству, Официальный субкод здания, Официальный субкод сантехники, Противопожарная защита Официальные лица субкода, официальные лица электрического субкода, механические субкоды Официальные лица и другие должностные лица субкодов для таких дополнительных субкодов в качестве комиссара Департамента по делам сообщества, штат штата Нью-Джерси, в дальнейшем будет применяться как часть государственной униформы Строительный кодекс.Строительный чиновник должен быть главным администратором. исполнительного агентства.

B. Каждая официальная должность, созданная в соответствии с Подразделом A настоящего Соглашения, должна быть заполнена лицом, имеющим право на такую ​​должность в соответствии с P.L. 1975, г. 217 (N.J.S.A. 52: 27D-119 et seq.) С поправками и N.J.A.C. 5:23, при условии, что вместо какого-либо конкретного должностного лица субкода может быть привлечено инспекционное агентство на месте по контракту в соответствии с N.J.A.C. 5:23. Одно и то же лицо может занимать более одной такой официальной должности при условии, что такое лицо имеет квалификацию в соответствии с П.Л. 1975, с. 217 и N.J.A.C. 5:23, чтобы занять каждую такую ​​позицию. C.

Общественность должна иметь право вести дела с исполнительными агентство в одном месте, за исключением экстренных и непредвиденных или неизбежные обстоятельства.

[Изменено 6.12.2016, Ord. № 18-16]

Ни Строительный чиновник, ни какой-либо официальный субкод здания принимает или утверждает любой фундамент для любой структуры, если только лицо, фирма или корпорация, подающие заявку на такое принятие или одобрение должен предоставить план участка с указанием местонахождения такого фундамента относительно боковых линий, а также передних и задних линий собственности участок, на котором был построен такой фундамент и показывающий высота вершины любого такого фундамента относительно среднего уровень моря или другие данные, приемлемые для городского инженера и до тех пор, пока такой план участка не будет утвержден инженером поселка в соответствии с информацией обследования, представленной в связи с заявление на получение разрешения на строительство.

[Изменено 6.12.2016, Ord. № 18-16]

A. Сборы за разрешение на строительство, включая, помимо прочего, подкод, обзор плана, снос, снос здания, подписать разрешения, справка о заселении, справка о продолжении проживания, лифт разрешения и проверки, установка коммерческих топливных резервуаров, и дополнительные сборы должны быть такими, как указано в Таблице сборов, которые принят как часть этого раздела, и для которого Платы 10 экземпляров сданы в дело в канцелярию Муниципального Клерк и в офисе чиновника Строительного кодекса, чей отдел отвечает за соблюдение этого раздела, так что такие копии могут быть изученным общественностью, пока действует этот раздел.B.

Все сборы, взимаемые в соответствии с настоящей главой, должны переводиться ежеквартально. казначею поселка не позднее последнего дня последнего месяц каждого квартала, начиная с квартала, заканчивающегося в марте 31.

C. Совет городка может своим постановлением отказаться от уплаты любых сборов, предусмотренных в этой главе, если подано заявление на получение любого разрешения, предусмотренного в главе для собственности, принадлежащей Совету образования городка Кирпич, Управлению муниципальных коммунальных предприятий поселка Кирпич, жилищное управление городка Кирпич, Объединенный совет комиссаров по пожарной безопасности поселка Кирпич или любое другое местное государственное учреждение в поселке Кирпич или любой агент любого из этих государственных учреждений.Совет по образованию городка Брик освобождается от уплаты любого сбора, предусмотренного настоящей главой, за исключением случаев, предусмотренных в § 145-3D. D. Если требуется пересмотр и выпуск местного строительного кодекса школьным округом в соответствии с P.L. 1990, г. 23, плата за рассмотрение плана взимается по ставке, эквивалентной в плату за рассмотрение плана за заявку, поданную частным юридическое лицо, уполномоченное N.J.A.C. 5: 23-3.11А (б) 2.

[Изменено 6.12.2016, Ord. № 18-16]

Настоящим принимается следующая таблица сборов, в которой для следующих сборов за строительство и субкод.

A.

Сумма сборов. Плата за разрешение на строительство составляет сборы за сертификаты и сборы за субкод, указанные в этом разделе, и должны быть оплачены до выдачи разрешения. Все сборы, взимаемые в соответствии с этим глава округляется в соответствии со стандартными математическими практики (т.е. 105,44 доллара становятся 105 долларами, а 198,67 доллара становятся 199).

B.

Требуется ориентировочная стоимость. Все заявки на получение разрешения должны включать: ориентировочная стоимость строительства. С целью определения сметную стоимость строительства заявитель представляет в Строительный орган — такие данные о стоимости, которые могут быть доступны и предоставлены архитектором или зарегистрированным инженером, или признанной оценочной фирмой, либо подрядчиком.Предложение добросовестного подрядчика, или договор, если таковой имеется, должен быть представлен. Строительный чиновник и / или его назначенное лицо принимает окончательное решение относительно предполагаемого Стоимость.

(1)

Когда предлагаемая конструкция включает комбинацию более чем один из следующих видов работ: новое строительство, в том числе дополнения, сборные конструкции, ремонт, переделка или реконструкция, сметная стоимость строительства должна определять стоимость каждого Тип работы.

(2)

В данных о стоимости указывается стоимость работ, регламентированных каждый подкод.Отдельная стоимость предоставляется за субкод здания, субкод сантехники, субкод пожарной безопасности, электрический субкод, механический субкод и субкод лифта, или любым другим способом, требуемым Строительством. Официально.

(3)

Для приложений, требующих безбарьерного доступа, дополнительный Предоставляется смета с указанием стоимости любых работ в первичное функциональное пространство конструкции и процент та стоимость, которая обеспечивает улучшение безбарьерного доступа к структура.

C.

Стоимость сертификата.

(1)

Свидетельства о заселении. Справка о плате за размещение быть следующим:

(а)

Для нового строительства и пристроек:

[1]

Плата за все группы использования, кроме многоквартирных домов, должна составлять 10% от разрешительного сбора.

[2]

Плата за многоквартирные дома составляет 200 долларов США за общие площади и 150 долларов за арендуемую площадь.

(б)

Для справки о заселении в результате изменения использования, Стоимость сертификата составляет 150 долларов США.

(c)

Плата за продление временного справки о проживании составляет 30 долларов США; однако плата за временное свидетельство не взимается. выдается на основании предварительных согласований.

(г) Свидетельство о занятости для повторного заселения строения после уменьшения опасности асбеста должно взиматься в качестве административного сбора, как указано в Подразделе L ниже. (2)

Справка о продолжении проживания является фиксированной платой. для всех необходимых субкодов. Плата определяется использованием на следующая ставка:

(а)

Сбор за справку о продолжении проживания для R-3, Стоимость использования R-4 или R-5 составляет 125 долларов США.

(б)

Сбор за справку о продолжении проживания для всех остальных использовать группы — 150 долларов США.

(3)

Свидетельство о допуске к снижению выбросов свинца. Комиссия за свинец Стоимость работ по снижению опасности составляет 100 долларов плюс 35 долларов за сертификат.

(4)

Свидетельство о допущении или сертификат соответствия. Там не взимается дополнительная плата за сертификат соответствия или сертификат утверждения, кроме платы за разрешение на использование субкода, или субкода плата за осмотр лифта, осмотр соединения бассейна, обратный поток / перекрестное соединение испытания или другие текущие проверки.

D.

Требуется покупка мусорного ведра. Перед выдачей справки заселения в новом доме, собственник недвижимости или соискатель разрешения должен предоставить доказательства того, что соответствующий автоматизированный мусорное ведро и автоматизированное мусорное ведро были приобретены в размере и по стоимости, определяемой Директором общественных работ. Если предыдущий на участке существовало жилище, а предыдущее жилище автоматизировано остаются мусорные баки и мусорные баки, никаких дополнительных автоматизированных закупок тазов потребуется.

E.

Плата за рассмотрение плана. Комиссия за пересмотр тарифного плана составляет 25% от суммы. взимается за разрешение на строительство. На усмотрение Строительный чиновник, сбор должен быть оплачен до того, как планы будут пересматривается или во время выдачи разрешения. Оплаченная сумма обзор плана зачисляется в счет суммы гонорара взимается за разрешение на строительство. Для планов-прототипов сборы уменьшается в следующем размере:

(1)

Для обзора прототипных планов штата, проведенного государству, разрешительный сбор будет снижен на 15%.

(2)

Для планов прототипов, прошедших проверку Township, плата будет снижена. на 25%, если система фундамента не входит в состав прототип приложения. Если план прототипа, проверенный в городке, не включать фундаментные системы, плата за рассмотрение плана будет снижена на 15%.

(3) Если требуется пересмотр и выпуск местного строительного кодекса школьным округом в соответствии с P.L. 1990, г. 23, плата за рассмотрение плана взимается по ставке, эквивалентной комиссии за рассмотрение плана за заявку, поданную негосударственной организацией, указанной в § 145-3.1E выше, с разрешения N.J.A.C. 5: 23-3.11А (б) 2. (4)

Требуется дополнительная проверка плана в связи с внесением изменений в план после выдачи разрешения взимается дополнительная плата за рассмотрение плана. взимается по почасовой ставке.

(а)

Для использования R-3, R-4 и R-5 плата составляет 75 долларов в час.

(б)

Для всех остальных целей плата составляет 80 долларов в час.

(5) Плата за рассмотрение плана лифта взимается в соответствии с § 145-3.1R ниже. F.

Разрешение на снос. На снос выдается разрешение на снос. основных структур; вспомогательные конструкции, такие как навесы, отдельно стоящие гаражи, бассейны или аналогичные сооружения; или удаление или оставление вместо резервуаров для хранения легковоспламеняющихся или горючих жидкостей, септических резервуары или аналогичные конструкции.Плата за разрешение на снос быть:

(1)

Для структур R-3, R-4 или R-5 размер комиссии составляет:

(а)

Для основных структур: 200 долларов США.

(б)

Для вспомогательных конструкций, кроме септиков или масляных резервуаров: 125 долларов.

(c)

За оставление или снятие масляного бака на месте: 150 долларов США.

(г)

За отказ от септика: 150 $.

(2)

Плата за все другие виды использования составляет:

(а)

Для основных структур: 250 долларов США.

(б)

Для дополнительных конструкций, кроме септиков и резервуаров для масла: 200 долларов.

(c)

За оставление или снятие масляного бака на месте: 250 долларов США.

(г)

За отказ от септика: 150 $.

G.

Разрешения с истекшим сроком действия. Строительное должностное лицо рассматривает запросы. для продления разрешений, которые стали недействительными согласно N.J.A.C. 5: 23-2,16 (б). Если, по мнению Строительного чиновника, по рекомендации соответствующие должностные лица подкода, не существует особых опасностей, которые предотвратит возобновление действия разрешения, разрешение может быть возобновлено по цене 125 долларов за субкод.

H.

Подписать разрешение. Плата за установку знака должна быть плоской. плата за установленный знак плюс плата, связанная с электрическим подкодом. Размер комиссии:

(1)

Для пилона или других знаков, не связанных с принципалом структура: 200 долларов каждая.

(2)

Для знаков, прикрепленных к основной конструкции: 100 долларов США.

I.

Годовое разрешение. Стоимость годового разрешения составляет 150 долларов США. Прежний к выдаче годового разрешения, регистрационного взноса на обучение и список не более трех человек для обучения на каждый подкод подается заявителем в Департамент сообщества По делам, Бюро кодовых служб, Образовательный отдел, вместе с копией разрешения на строительство (форма F170).Чеки подлежат оплате на «Казначей штата Нью-Джерси». Департамент по делам сообщества регистрирует этих лиц и уведомляет их о курсах, которые предложенный.

J.

Обследование домов в целом. Плата за разработку осмотр домов после выдачи заказанного свидетельства о заселении в соответствии с N.J.A.C. 5: 23-2.35 будет сумма, равная удвоенному почасовая зарплата, выплачиваемая любому должностному лицу, имеющему лицензию кода, работа или почасовая оплата, взимаемая муниципалитетом профессиональным заключил договор на оказание таких услуг в соответствии с Н.J.A.C. 5: 23–2,35 с учетом ограничений и процедур бухгалтерского учета, установленных в N.J.A.C. 5: 23-4,17 (г). Такие сборы или сборы должны быть только теми, которые разумны и необходимы для того, чтобы установить, было ли нарушение существует или чтобы убедиться, что выполненная работа устранила нарушение.

(1)

Муниципалитет помещает на условное депонирование все деньги, уплаченные разработчик для этой цели. Эскроу будет храниться на любом счете поддерживается муниципалитетом в том же порядке, что и установленный для депонирования средств условного депонирования, оплаченных за услуги профессиональной проверки, сборы за осмотр и гарантии производительности и технического обслуживания, как предусмотрено для у Н.J.S.A. 40: 55D-53.1.

(2)

Застройщик вносит первоначальный депозит в размере 200 долларов за дом или сумму, определенную муниципалитетом как необходимую для покрытия сметной стоимости двухмесячной инспекционной деятельности, в зависимости от того, что больше. Раз в месяц застройщик увеличивает сумма в фонде условного депонирования, достаточная для оплаты стоимость инспекционной деятельности в следующие два месяца или стоимость прохождения проверок, в зависимости от того, что меньше.

(3)

Стандарты почасовой оплаты за проверку в рамках всей разработки домов после выдачи справки о заселении должны соответствовать следует:

(а)

Почасовая оплата ограничивается только муниципальными или консультационными профессиональные сборы за инспекции, рассмотрение планов и поддержку документы и подготовка отчетов и документов и должны точно отражать часы, затраченные на эти действия.

(б)

Единственные затраты, которые должны добавляться к таким расходам, должны быть фактическими наличными расходами любого профессионального инженера-консультанта или зарегистрированный архитектор, нанятый для этой цели, в том числе обычный и типовые расходы, понесенные при проведении проверок и проверок планы и сопроводительные документы для необходимых корректирующих работ.

(c)

Счет застройщика не выставляется и плата не взимается на любой счет условного депонирования или депозит для муниципальных служащих или административных функции, накладные расходы, плата за конференц-зал или другие муниципальные расходы и издержки, за исключением случаев, предусмотренных в этом подразделе, а также должен ли специалист муниципального исполнительного агентства добавлять любые такие сборы на его расходы.

(г)

Если уполномоченные должностные лица муниципального кодекса проводят эти проверки, гонорар составляет 200% от почасовой базовой заработной платы инспектора (ов). умноженное на количество часов, потраченных на проверки и обзор планов и сопроводительных документов для любых необходимых корректирующих работ.

(е)

Платежи зачисляются на счет условного депонирования и производятся главный финансовый директор муниципалитета и финальный бухгалтерский учет предоставляется в соответствии с порядком, указанным в Подразделах c и d из N.J.S.A. 40: 55D-53.2. Выплаты производятся с любого такого условное депонирование Финансовым директором только после одобрения Строительной Официально.

(е)

Обжалование любых сборов, взимаемых муниципалитетом в соответствии с этот подраздел должен быть передан в строительную комиссию по рассмотрению жалоб, в соответствии с процедурами, изложенными в N.J.S.A. 40: 55D-53.2a и N.J.A.C. 5: 23А.

K.

Доплата. Для обеспечения обучения, сертификации и программы технической поддержки, требуемые Uniform Construction Кодекс и положения к нему, Строительный чиновник взимает, помимо сборов, указанных в этом списке сборов, дополнительный сбор в соответствии с положениями Н.J.A.C. 5: 23–4,19 с поправками. Указанная надбавка переводится в Бюро. жилищной инспекции Департамента по делам сообщества ежеквартально базис для финансовых кварталов, закончившихся 30 сентября, 31 декабря, марта 31 и 30 июня и не позднее, чем через месяц после окончания квартала, за который он причитается. В финансовом году, в котором правила кодекса сначала вступают в силу, указанные сборы взимаются и переводится только за третий и четвертый кварталы.

(1)

Исполнительное агентство должно ежегодно отчитываться перед Бюро Жилищная инспекция в конце финансового года штата и не позднее 31 июля общая сумма собранной доплаты в финансовом году.В финансовом году, в котором правила кодекса первый вступил в силу, указанный отчет должен быть для третьего и четвертого только четверти.

L.

Сборы за асбест. Плата за асбест распространяется только на образовательные учреждения. и общественные здания, как определено в N.J.A.C. 5: 23-8.2. Плата за разрешение на проект по снижению опасности асбеста должно включать:

(1)

Административный сбор в размере 106 долларов США за каждое выданное разрешение на строительство. для проекта по снижению опасности асбеста.

(2)

Административный сбор в размере 21 доллар США за каждое свидетельство о размещении. выпущен после завершения проекта по снижению опасности асбеста.

М.

Заявка на вариацию. Плата за подачу заявки на вариацию в соответствии с N.J.A.C 5: 23-2.10 не подлежит возмещению, оплачивается по время подачи заявки. Размер комиссии:

(2)

Для всех остальных целей:

(а)

Конструкции класса 1: 200 долларов.

(б)

Строения 2-го класса: 150 долларов США.

(c)

Строения класса 3: 100 долларов США.

(3)

Плата за повторную подачу заявки на изменение составляет 100 долларов на все случаи жизни.

N.

Плата за субкод здания.

(1)

Требуется минимальная комиссия. Минимальная плата за субкод здания составляет 150 долларов США.

(2)

Новое строительство. Плата за новое строительство основывается на объем конструкции. Объем рассчитывается в соответствии с с N.J.A.C. 5: 23-2.28. Плата округляется до ближайшего доллара.

(а)

Плата за использование групп B, H, I-1, I-2, I-3, M, E, R-1, R-2, R-3, R-4, R-5 и U составляют 0,050 доллара за кубический фут.

(б)

Плата за использование групп A-1, A-2, A-3, A-4, A-5, F-1, F-2, S-1 а S-2 — 0 долларов.045 на кубический фут.

(c)

Плата за коммерческое здание фермы составляет 0,20 доллара США за куб. оплачивать.

(3) Евроремонт, переделка ремонт. Плата за реконструкцию, реконструкцию, переделку и ремонт существующих зданий или оборудования, приборов или их частей должна основываться на стоимости строительства, за исключением установки или замены механического оборудования в существующем использовании групп R3 или R5, которые будут основаны на плата за механический подкод в разделе § 145-3.1Т ниже. Стоимость строительства определяется на основании данных о стоимости, представленных заявителем в соответствии с § 145-3.1B. Плата складывается из следующего:

[Изменено 30.01.2018 Ord. № 2-18]

(а)

Комиссия составляет 50 долларов за 1 000 долларов за первый $ 50 000 ориентировочной стоимости, пропорционально распределенной.

(б)

От 50 001 до 100 000 долларов включительно, комиссия на сумму превышение 50 000 долларов США составляет 40 долларов США за 1 000 долларов США сметной стоимость, пропорционально.

(c)

Свыше 100 000 долларов комиссия на сумму, превышающую 100 000 долларов США, должна быть в размере 35 долларов за 1 000 долларов сметной стоимости, пропорционально распределенной. За Например, за работу ориентировочной стоимостью 150 000 долларов США гонорар быть:

Стоимость

Множитель

Комиссия

Первые 50 000 долларов

$ 50

2 500 долл. США

Стоимость от 50 001 до 100 000 долларов

$ 40

2 000 долл. США

На стоимость более 100 000 долларов США

$ 35

$ 1,750

Общая комиссия 6250 долларов США

(4)

Новые конструкции или дополнения, включающие части без расчетный объем, включая, помимо прочего, открытые колоды, или подъезды будут взиматься плата, основанная на стоимости строительства на такая же ставка, как ремонт.

(5)

Промышленное / модульное строительство или существующее строение переехал. Когда устанавливается предварительно изготовленная структура или существующий конструкция переносится на другой участок или в новое место на тот же лот, за установку конструкции взимается фиксированная плата на фундамент системы 250 долларов. Кроме того, любой сайт установлен системы или оборудование, включая, помимо прочего, фундаменты, настилы, крыльца или площадки для кондиционирования воздуха оплачиваются как переделка.

(6)

Бассейны.Плата за установку бассейна, СПА, или гидромассажная ванна должна быть фиксированной. Размер комиссии:

(б)

Для всех других целей: Плата за все пулы составляет 300 долларов США.

(7)

Кровля. Плата за восстановление кровли существующей конструкции составляет быть:

(а)

Для использования R-3, R-4 или R-5: 250 долларов США.

(б)

Плата за использование в других целях взимается на основании сметы. как переделка.

(8)

Сайдинг. Плата за переход существующей конструкции быть:

(а)

Для использования R-3, R-4 или R-5: 250 долларов США.

(б)

Плата за использование в других целях взимается на основании сметы. как переделка.

(9)

Палатки. Для палаток, не соответствующих требованиям N.J.A.C. 5: 23-2.14 (b) 4 (ii) (1) — (5), пошлина составит 100 долларов.

(10)

Подпорные стены. Плата за подпорную стену или серию подпорные стены высотой четыре фута или более или подпорная стена менее четырех футов в высоту, что отрицательно влияет на фундамент должно быть:

(а)

Для группы использования R-3, R-4 или R-5 с площадью поверхности 550 кв. футов или меньше, плата будет фиксированной в размере 150 долларов.

(б)

Для группы использования R-3, R-4 или R-5 с площадью поверхности больше более 550 квадратных футов должны иметь фиксированную плату в размере 200 долларов.

(c)

Все прочие виды использования: Плата должна основываться на стоимости строительства. как переделка.

O.

Плата за субкод сантехники.

(1)

Минимальная комиссия. Минимальная плата за подкод сантехники составляет 150 долларов США.

(2)

Крепления и стеки. Плата за приспособления, принадлежности, стеки, клапаны впуска воздуха, устройства предотвращения обратного потока, не оборудованные тестовые порты или устройства, подключенные к водопроводной системе, за исключением если указано иное, должно быть:

(а)

Для использования R-3, R-4 или R-5: 18 долларов за единицу.

(б)

Для всех остальных целей плата составляет 21 доллар за единицу.

(3)

Замена трубопроводов. Для ремонта или замены трубопроводов (более обширный, чем между двумя соседними суставами или другим обычным техническое обслуживание), не повлекшее за собой дополнительных приспособлений, приборов, оборудования или специальные устройства, плата составляет 75 долларов США.

(4) Специальные устройства. Для специального устройства, включая, помимо прочего, жироуловители, маслоотделители, холодильные агрегаты, устройства предотвращения обратного потока, оборудованные тестовыми портами (узлы двойных обратных клапанов, зона пониженного давления и устройства предотвращения обратного потока с вакуумным прерывателем давления), змеевики и связанные с ними отводы для воздуха -системы кондиционирования, паровые котлы и водогрейные котлы — 100 долларов США.Для восстановления существующих структур использования R-3 или R-5 не взимается дополнительная плата за подкод сантехнического оборудования для элементов, включенных в плату за механический подкод, перечисленную в § 145-3.1T ниже.

[С изменениями 30.01.2018, внесенными Ord. № 2-18]

(5)

Водонагреватели. Плата за установку горячего водоснабжения обогреватель должен быть:

(а) Для нового строительства в группах использования R-3, R-4 и R-5 плата составляет 125 долларов США каждая. За установку или замену в существующих структурах взимается плата, как указано в разделе 145-3 «Плата за механический подкод».1S ниже. (б)

Для всех остальных целей: 150 долларов США.

(6)

Коммунальные подключения. Коммунальные сети, в том числе подключение к водопроводу и к канализации, плата за каждую подключение должно быть:

(а)

Для группы использования R-3, R-4 и R-5: 150 долларов каждая.

(б)

Для всех других целей плата составляет 200 долларов за каждое.

(7)

Частная вода и септика.

(а)

Частные септики. Сооружения с подключением к септику Система резервуаров взимается фиксированная плата в размере 100 долларов США за каждое подключение.

(б)

Собственные колодцы. Для подключения к частному колодцу или инспекции насоса на частном колодце — 100 долларов США.

(8)

Газопровод. Новые системы газопроводов или переделка существующих система взимается в зависимости от количества выходов в системе, даже если эти розетки предназначены для будущей техники. Размер комиссии:

(а)

Трубопровод для медицинского газа: 25 долларов за выход.

(б)

Все остальные газовые и масляные трубопроводы: 20 долларов за выпуск.

(9)

Сливы для бассейнов, спа или гидромассажных ванн и клапаны сброса вакуума.Для основных дренажных систем и связанных с ними клапанов сброса вакуума плата должно быть:

(а)

R-3, R-4 и R-5 использует:

[1]

Дренажные линии: 30 долларов США за каждое входное отверстие.

[2]

Вакуумный выпуск (если установлен): 60 долларов за каждое устройство.

(б)

Для всех остальных целей:

[1]

Дренажные линии: 75 долларов за каждое входное отверстие.

[2]

Вакуумный выпуск: 150 долларов за устройство.

(10)

Дополнительный счетчик воды. Плата за установку дополнительного счетчик наружного применения и не подключенный к канализации:

(а)

Используйте группы R-3, R-4 и R-5: 75 долларов.

(11)

Текущие проверки. Для ежегодной проверки или обзора Сертификат проверки производительности устройства управления кросс-коммутацией, фиксированная плата составляет 150 долларов США.

P.

Плата за подкод электричества.

(1)

Для целей расчета платы за электрические подкоды все арматура, розетки, устройства, двигатели, кроме втычной техники, генераторы, трансформаторы, отопительное оборудование, кухонное оборудование, фотоэлектрические солнечные системы или другие устройства, потребляющие или генерирующие электричество ток должен быть посчитан.Плата основана на единице стоимости за приспособление. или на киловатт, мощность или ток устройства или оборудования.

(2)

Минимальная комиссия. Минимальная плата за электрический подкод составляет 150 долларов.

(3)

Плата за приспособления / розетки. Плата за приспособления, устройства или Емкости должны заряжаться кумулятивно по блокам приспособлений, устройства или розетки. Для расчета этой платы емкости, арматура или устройства должны включать осветительные приборы, настенные выключатели, розетки, датчики, диммеры, устройства сигнализации, дыма и датчики тепла, выходы связи, световые эталоны восемь футов или менее по высоте, включая светильники, аварийное освещение, электрические знаки, огни выхода или аналогичные электрические приборы и устройства, рассчитанные на 20 ампер или меньше, включая двигатели или оборудование номиналом менее одна лошадиная сила (л.с.) или один киловатт (кВт), кроме связанных с фотоэлектрическими системами.Фотоэлектрические системы оплачиваются как указано ниже.

(а)

Для блока от 1 до 50 приспособлений, устройств или розеток комиссия составляет 100 долларов США.

(б)

За каждый дополнительный блок до 25 устройств взимается комиссия. быть 40 долларов.

(4)

Двигатели или электрические устройства. За исключением установленных двигателей и устройств для работы лифта, каждый двигатель или электрическое устройство номинально одна лошадиная сила или больше или один киловатт или больше, плата должна основываться на мощности в лошадиных силах или киловаттах следующим образом:

(а)

Одна лошадиная сила или киловатт до 10 лошадиных сил или киловатт, комиссия составляет 25 долларов США.

(б)

От 10 лошадиных сил или киловатт до 50 лошадиных сил или киловатт, плата составит 65 долларов.

(c)

От 50 лошадиных сил или киловатт до 100 лошадиных сил или киловатт, плата составляет 200 долларов США.

(г)

От 100 лошадиных сил или киловатт до 1000 лошадиных сил или киловатт, плата составит 300 долларов.

(е)

Более 1000 лошадиных сил или киловатт, плата должна быть 550 долларов.

(е)

Для двигателей и устройств, установленных для жилого лифта, пошлина составляет 25 долларов.

(грамм)

Для двигателей и устройств, установленных для коммерческого лифта, пошлина составляет 65 долларов.

(5)

Трансформаторы и генераторы. Для трансформаторов и генераторов, Плата рассчитывается исходя из номинальной мощности в киловаттах и ​​составляет:

(а)

Один киловатт на 10 киловатт, плата составляет 25 долларов США.

(б)

Более 10 киловатт до 45 киловатт, плата составляет 65 долларов.

(c)

От 45 киловатт до 112,5 киловатт, сбор быть 250 долларов.

(г)

Больше 112.5 киловатт, плата 550 долларов.

(6)

Сервисные панели, служебные входы или вспомогательные панели. Для обслуживания панели, служебные входы, временные службы или вспомогательные панели, кроме те, которые используются для фотоэлектрических солнечных систем, или для электрического инспектора чтобы разрешить сброс счетчика на существующую панель, плата должна основываться на приведенных ниже номинальных токах. Для временных услуг панель, плата должна включать все встроенные розетки, связанные с временная служба:

(а)

От одного до 125 ампер, плата составляет 75 долларов.

(б)

При токе от 125 до 225 ампер плата составляет 180 долларов США.

(c)

При токе от 225 до 600 ампер плата составляет 275 долларов США.

(г)

От 600 до 1000 ампер, пошлина 650 долларов.

(е)

Свыше 1000 ампер — 700 долларов США.

(е) Для проверки сброса счетчика без выполнения каких-либо работ плата будет фиксированной в размере 150 долларов США.

[Добавлено 30.01.2018 пользователем Ord. № 2-18]

(7) Частные бассейны / спа. Плата, взимаемая за электромонтажные работы для каждого стационарно установленного частного бассейна, как определено в субкоде здания, спа, гидромассажной ванны или фонтана, должна быть фиксированной, которая должна включать в себя все необходимые подключения и сопутствующее оборудование, такое как фильтрующие насосы, двигатели, разъединители. средства, выключатели, необходимые розетки, нагреватели и т. д., кроме щитков и подводных осветительных приборов. Для общественных плавательных бассейнов плата взимается на основе количества электрических устройств и номинальных характеристик электрических устройств, перечисленных в § 145-3.1P (1) — (6). Фиксированная плата за частные бассейны составляет: (а)

Установка надземного бассейна, стоимость 75 долларов США.

(б)

Установка подземного бассейна, стоимость 150 долларов США.

(8) Фотоэлектрические (солнечные) системы: от одной до 50 киловатт, плата будет 100 долларов.

[С изменениями 30.01.2018, внесенными Ord. № 2-18]

(а)

Плата за фотоэлектрическую систему составляет:

[1]

За один киловатт на 50 киловатт плата составляет 100 долларов.

[2]

Пятьдесят один киловатт на 100 киловатт плата составляет 250 долларов.

[3]

При превышении 100 киловатт плата составляет 750 долларов.

(б)

Плата за инвертор, кроме микро-инверторов (инверторы под одной киловатт), должно быть основано на киловаттах следующим образом:

[1]

От одного киловатта до 10 киловатт плата составляет 25 долларов США.

[2]

От 11 киловатт до 45 киловатт плата составляет 65 долларов США.

[3]

Свыше 45 киловатт — 225 долларов.

(c)

Микроинверторы, инверторы мощностью менее одного киловатта, Плата должна быть фиксированной в размере 75 долларов, независимо от количества микро-инверторов.

(г)

Панели разъединителей и комбайнеров: коробка разъединителей и комбайнеров Стоимость панели основана на номинальном токе:

[1]

Для от одного до 100 ампер плата составляет 75 долларов.

[2]

Для более чем от 100 до 225 ампер плата составляет 180 долларов США.

[3]

При токе от 225 до 600 ампер плата составляет 275 долларов США.

[4]

При токе от 600 до 1000 ампер плата быть 650 долларов.

[5]

Для более 1000 ампер плата составит 700 долларов.

(9) Ежегодный осмотр бассейна. Плата за ежегодный осмотр электрооборудования бассейна, спа или джакузи — 65 долларов. Для второго бассейна на том же сайте комиссия за второй пул составит 50 долларов.

[С изменениями 30.01.2018, внесенными Ord. № 2-18]

Q.

Сборы за субкод пожара.

(1)

Для противопожарного и опасного оборудования, спринклеров, стояков, детекторы (дым и тепло), готовые системы пожаротушения, газовые и масляные приборы, не подключенные к водопроводу, кухня выхлопных систем, инсинераторов и крематориев, плата должна быть как следует:

(2)

Минимальная комиссия. Минимальная плата за субкод пожара:

(а)

Для групп использования R-3, R-4 и R-5: 85 долларов США.

(б)

Для других целей плата составляет 125 долларов США.

(3)

Детекторы дыма, тепла и углекислого газа и спринклерные головки. Плата для детекторов дыма, детекторов CO и головок пожарных спринклерных плата в зависимости от количества установленных головок:

(а)

Для использования R-3, R-4 и R-5 комиссия составляет:

[1]

От 1 до 12 голов: 85 долларов США.

[2]

Для более чем 12 голов: 160 долларов США.

(б)

Плата за все прочие виды использования составляет:

[1]

От 1 до 20 голов: 200 долларов США.

[2]

От 21 до 100 голов: 175 долларов США.

[3]

От 101 до 200 голов: 290 долларов США.

[4]

От 201 до 400 голов: 450 долларов США.

[5]

От 401 до 1000 голов: 580 долларов США.

[6]

Для более 1000 голов: 725 долларов США.

(4)

Приборы, работающие на газе или жидком топливе. Для газовых или масляных приборов, за исключением подключенных к водопроводной системе, размер платы на фиксированную плату за каждое устройство. К газовым или масляным приборам относятся: но не ограничиваются сушилками, плитами, духовками, печами, грилями, каминами, декоративная техника и др.

(а) При использовании вновь построенных R-3, R-4 и R-5 плата составляет 85 долларов за каждое устройство. За установку или замену в существующих системах R-3, R-4 и R-5 взимается плата, как указано в разделе «Плата за механический подкод», § 145-3.1S ниже. (б)

Для всех других целей плата составляет 125 долларов за каждое устройство.

(5)

Камины на твердом топливе. Для твердотопливных приборов, включая, но не ограничиваясь, дровяные камины или печи, гранулы печи, торфяные печи или печи на готовом топливе, сбор 85 долларов.

(6)

Резервуарные установки. Для установки топливного бака, размер комиссии:

(а)

Для R-3, R-4 или R-5 используйте: 100 долларов.

(б)

Плата за все другие виды использования зависит от размера резервуара:

[1]

Один галлон на 2000 галлонов: 175 долларов.

[2]

С 2001 галлонов до 10 000 галлонов: 255 долларов.

[3]

От 10 000 галлонов пошлина составляет 355 долларов.

(7)

Осмотр дымохода. Когда форма проверки дымохода не подан на замену топливного оборудования, владелец необходимо подать заявку на проведение пожарной инспекции существующий дымоход.Комиссия составляет 100 долларов США.

(8)

Системы пожаротушения, кроме спринклеров. Для тушения пожара системы кроме спринклеров, размер платы составляет:

(а)

Для предварительно спроектированных систем, включая углекислый газ, пеноподавление, влажные химикаты, сухие химикаты, галоны и т. д.: 170 долларов.

(б)

Для систем полного затопления: 145 долларов США.

(c)

Кухонная вытяжная система, включая вытяжку: 140 долларов за вытяжку.

(9)

Система стояков. Плата за водозаборную систему составляет 235 долларов за штуку. единица.

(10)

Пожарный насос. Каждый пожарный насос будет стоить 235 долларов за насос.

(11)

Инсинератор / крематорий: Для каждого мусоросжигательного завода или крематория, комиссия составляет 350 долларов США.

(12)

Замена ЛЭП. Плата за замену существующее средство передачи от передатчика цифрового сигнального коммуникатора на посту пожарной сигнализации согласно N.J.A.C. 5: 23-2,17 А (в) 5в будет 85 долларов.

(13)

Подземные магистральные пожарные резервуары и резервуары противопожарной воды.Когда подземный водопровод предназначен только для пожаротушения без насадок для бытовой воды или резервуара для воды требуется для система, плата за субкод пожара составляет 250 долларов.

Р. Лифт. Плата за засвидетельствование приемочных испытаний, проведение проверок, и план обзора должен быть следующим:

[Изменено 30.01.2018 Орд. № 2-18]

(1)

Плата за рассмотрение плана. Плата за рассмотрение плана для нового или измененного лифта устройств должно быть:

(а)

Для устройств в составе группы Р-3, Р-4, Р-5 и устройств полностью в пределах жилых единиц R-2, плата составляет 70 долларов за устройство.

(б)

За рассмотрение плана в структурах всех остальных групп взимается комиссия. быть 365 долларов за устройство.

(2)

Обследование и испытания. Стоимость присутствия при приемочных испытаниях и проведение проверок новых и измененных лифтовых устройств. быть следующим:

(а)

Для проверки и испытаний лифтового устройства не в группе R-3, R-4 или R-5, а для лифтовых устройств не полностью в пределах жилища. единиц в строениях группы R-2 размер сбора составляет:

[1]

Подъемники тягово-намоточные:

[a]

Для этажей с 1 по 10 плата составляет 340 долларов США.

[b]

Для более чем 10 этажей плата составляет 567 долларов США.

[2]

Для гидравлических лифтов — 302 доллара.

[3]

Для канатных гидравлических лифтов — 340 долларов США.

[a]

Для эскалаторов, бегущих дорожек сбор составляет 302 доллара.

[b]

Стоимость для лифтеров составляет 76 долларов.

[c]

Для лестничных подъемников, наклонных и вертикальных. подъемники для инвалидных колясок и подъемники для людей — 76 долларов США.

(б)

Доплата за устройства, не относящиеся к группе R-3, R-4 или R-5, а также для лифтовых устройств, находящихся не только в жилых помещениях в сооружениях группы R-2, оборудованных следующими функциями, должны быть следующим:

[1]

Для масляных буферов (замена на масляный буфер): 60 долларов США.

[2]

Для регулятора противовеса и предохранителей: 151 доллар.

[3]

Для вспомогательного электрогенератора: 114 долларов США.

(c)

Для лифтовых устройств в строениях группы Р-3, Р-4 или Р-5 или иным образом освобожденные устройства в структурах группы R-2, плата должна будет 227 долларов. Если это одобрено строительным чиновником и соответствующим субкод чиновник, этот сбор не взимается при подписании заявлений протоколы подтверждающих проверок и приемочных испытаний подаются утвержденный квалифицированный агент или агентство в соответствии с N.J.A.C. 5: 23-2.19 и 2.20.

(г)

Плата за проведение проверки мелких работ составляет 76 долларов США.

(3)

Сборы за текущие и периодические испытания и проверки для лифтовые устройства в сооружениях не группы Р-3, Р-4 или Р-5 в противном случае освобожденных устройств в сооружениях группы Р-2:

(а)

Для шестимесячного профилактического осмотра эскалаторов 211 долларов.

(б)

Плата за годичную периодическую проверку и свидетельствование испытания лифтового устройства должно быть следующим:

[1]

Подъемники тягово-намоточные:

[a]

Для этажей с 1 по 10 плата составляет 302 доллара США.

[b]

Плата за более чем 10 этажей составляет 362 доллара.

[2]

Для гидравлических лифтов — 227 долларов США.

[3]

Для канатных гидравлических лифтов плата составляет 302 доллара США.

[4]

Плата за переходные прогулки составляет 484 доллара США.

[5]

Для кухонных лифтов — 120 долларов.

[6]

Для подъемников людских, лестничных, кресельных, наклонных и вертикальных инвалидных колясок подъемников — 183 доллара США.

[7]

Для эскалаторов — 484 доллара США.

(4)

Дополнительные ежегодные сборы за периодический осмотр лифтовых устройств в конструкциях, не относящихся к группе R-3, R-4 или R-5, устройства, освобожденные от других требований в сооружениях группы R-2, оборудованных следующими функциями, должны быть следующим:

(а)

Для нефтяных буферов (плата за нефтяной буфер) плата составляет 60 долларов США.

(б)

Регулятор противовеса и предохранители: 120 долларов.

(c)

Вспомогательный электрогенератор: 76 долларов США.

(5)

Плата за трехлетнюю или пятилетнюю проверку лифта устройства должны быть следующими:

(а)

Подъемники тягово-намоточные:

[1]

От 1 до 10 этажей (пятилетний осмотр): 513 долларов.

[2]

Более 10 этажей (пятилетняя проверка): 646 долларов США.

(б)

Лифты гидравлические и канатные гидравлические:

[1]

Трехлетний осмотр: 387 долларов.

[2]

Пятилетний осмотр: 227 долларов.

(6)

Плата за повторный осмотр лифтового устройства составляет установлен на уровне 203 долларов США и оплачивается отдельно от вышеуказанных сборов при выдача уведомления о нарушении, требующего повторной проверки.

S. Сборы за механический подкод: Механический инспектор или в его отсутствие Инспектора механики, должностное лицо субкода сантехники, должно иметь ответственность за соблюдение положений кодекса, кроме электрического, на установку и замену отопления или охлаждающее оборудование или водонагреватели или другое механическое оборудование такие как холодильные, кондиционирующие или вентиляционные устройства, газовые трубопроводы или системы отопления или резервные генераторы энергии в существующих здания использования Р-3 или Р-5.

[С изменениями 30.01.2018, внесенными Ord. № 2-18]

(1)

Плата за механический осмотр составляет 125 долларов за первый устройство и 75 долларов за каждое дополнительное устройство. Отдельная плата не взимается. взимается за соответствующие соединения трубопроводов газа, мазута или воды с осмотренным механическим оборудованием.

Т.

Отчет. Строительное должностное лицо с учетом субкода должностные лица, готовьте и отправляйте в Городок Брик раз в два года, отчет с рекомендациями по тарифам на основе операционных расходов агентства и любые другие расходы муниципалитета, справедливо отнесенные на к исполнению Закона о едином государственном строительном кодексе.

Строительный чиновник и / или соответствующий субкод оценивает штрафы в соответствии с N.J.A.C. 5: 23-2.31, где это необходимо. Должностное лицо строительства или соответствующее лицо, назначенное для подать этот иск в городской суд Кирпичного городка или в верховный Суд штата Нью-Джерси в качестве упрощенного производства в соответствии с исполнением наказания Закон 1999 г., N.J.S.A. 2A: 58-10 et seq., А также взимаемые штрафы выплачивается финансовому директору поселка.

[Добавлено 21.09.2015 пользователем Ord. № 23-15]

A.

Без человека взимается сбор за строительство поселка или сбор агентства по обеспечению соблюдения для любого строительства, изменения и улучшения, спроектированного и осуществленного исключительно для ремонта ранее занятого и пустующего в настоящее время коммерческого структура или в настоящее время вакантная единица в существующей коммерческой структуре с целью получения справки о заселении. Отказ сборов не включает в себя сборы за единообразные строительные нормы и правила. применимо.

B.

Для целей этого раздела, структура или подразделение в структуре, которое ремонтируется, должна быть вакантной за 12 месяцев до к заявке на разрешение, чтобы иметь право на отказ от сборы. Заявитель должен установить, что сооружение, или блок в структуре был свободен. Отказ должен быть ограничивается ремонтом или изменением единицы площадью менее 5000 кв. ноги. Для расчета площади в квадратных футах свободная единица 5000 квадратных футов или меньше имеют право на отказ от сборов, если количество единиц, существовавших до и после ремонта, равно или меньше более 5000 квадратных футов, независимо от общего размера конструкции.Квартиры площадью более 5000 квадратных футов до или после ремонта не имеет права на отказ от сборов.

C.

Для целей настоящего раздела, никакие коммерческие структура или единица в структуре, если коммерческая недвижимость имеет невыплаченные налоги на имущество или невыполненные нарушения правил технического обслуживания.

D. Этот раздел истекает 31 декабря 2020 г., если не продлено Городком Совет Городка Кирпича.

[Изменено 25.07.2017, Ord.№ 15-17; 6-11-2019 по Орд. № 10-19]

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
