Силовой каркас дома – это конструкционная основа любого каркасного дома; так называемый «скелет» сооружения, обеспечивающий пространственную жесткость и устойчивость дома против ветровых, снеговых, сейсмических нагрузок. Несущие элементы каркаса можно сделать своими руками, но, в последнее время, растущей популярностью пользуется готовый комплект элементов несущего каркаса, изготовленный на заводе по проекту будущего дома (система Pre-Cut).
.
Построить каркасный дом самостоятельно в условиях современного уровня информационных технологий кажется несложной затеей. Интернет пестрит статьями, детально описывающими процесс строительства каркасных домов. Народные умельцы учат как выбрать пиломатериал для каркаса и как его собрать. Появилось большое количество обучающего видео контента профессионального и непрофессионального уровня.
Многочисленные заседатели онлайн-форумов делятся множественными мнениями относительно того, как правильно построить каркасный дом самостоятельно и быстро… Казалось бы, что сложного? Но, на практике, лишь очень немногие, решившие построить каркасный дом самостоятельно, могут похвастаться положительными результатами, в смысле стоимости (экономии), качества и/или сроков. И дело не только в том, что люди склонны переоценивать свои возможности, но, скорее, в том, что успех строительства каркасного дома зависит от нескольких ключевых моментов, которые требуют к себе особого внимания. Одним из таких важных моментов является силовой каркас дома, особенности выбора которого мы рассмотрим в данной статье.

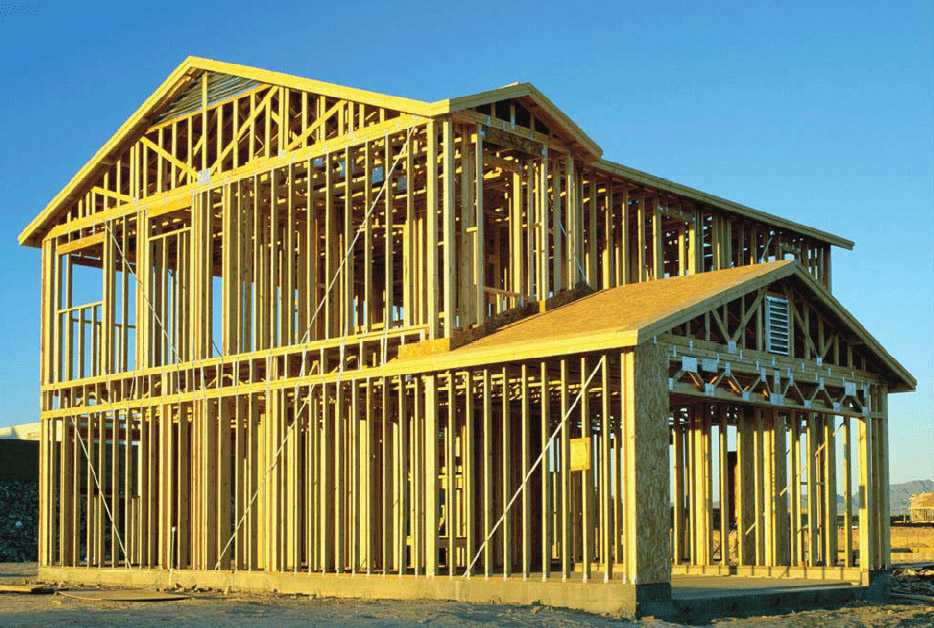

| Силовой каркас деревянного дома |
Выбирая материал для конструкций, нельзя экономить на пиломатериале. Одним из важнейших критериев является качество пиломатериала.
Свод правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» гласит, что деревянные элементы каркаса должны быть изготовлены из пиломатериалов хвойных пород не ниже 2-го сорта по ГОСТ 8486.
Кроме этого, отдельные ГОСТы регламентируют методы определения влажности, приемку и контроль, хранение и транспортировку пиломатериалов.
Но, можно ли купить пиломатериал для каркасного дома именно такого качества, который Вы ожидали? К сожалению, это случается достаточно редко. На практике, нужно либо доплачивать и сортировать на месте, либо купить «кота в мешке». Так устроен наш рынок …

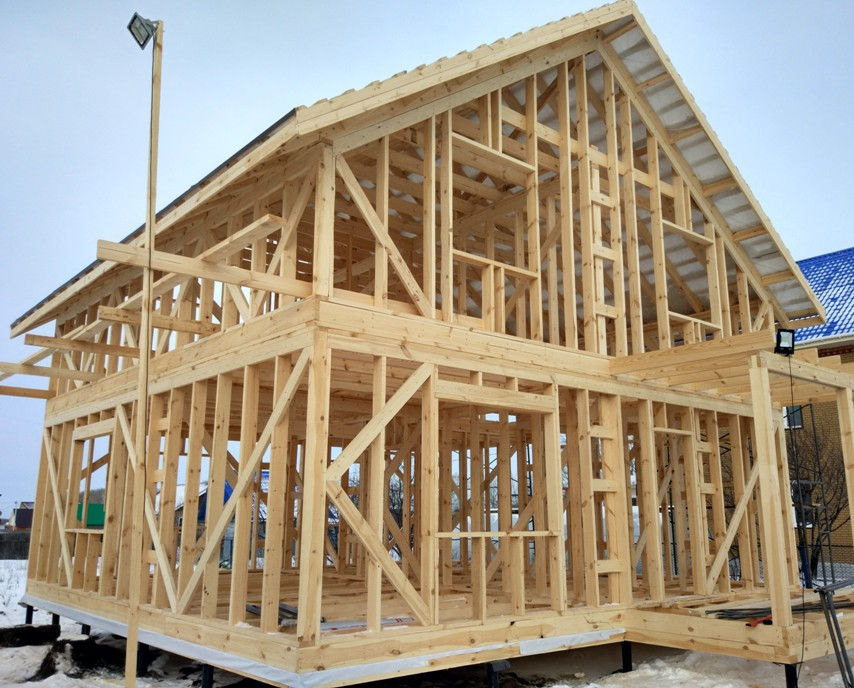

| Фото каркаса из качественного пиломатериала |
Готовый комплект деревянных элементов для каркаса имеет ряд преимуществ по сравнению с набором пиломатериала.
Это обусловлено множеством факторов, которые, в совокупности, определяют результат работ – надежный остов дома. Эти факторы приведены в Таблице:
| Преимущество | Комментарий |
| Комплектность | |
| Документация | Альбом узлов Технические условия Паспорт изделия Проектно-техническая документация Сертификат на огне-биозащитный состав Сертификат на клеевой состав (для усиленного каркаса) |
| Несущие характеристики | Конструктив силового каркаса (стойки, обвязки, балки, лаги, стропильная конструкция) закладывается с учетом всех нагрузок, а также архитектурных особенностей и планировочных решений будущего дома. |
| Соответствие нормативам | Проектирование силового каркаса производится в соответствии с требованиями нормативной документации, а также исходя из лучших практик в отрасли. |
| Индивидуальное проектирование | Каркасная технология позволяет воплотить в жизнь практически любой проект. За разработку индивидуального проекта не надо доплачивать! |
| Гарантированное качество материала | Для производства комплекта каркаса используется отборный строганный пиломатериал камерной сушки 1-2 сорта. Нет кота, и нет мешка. |
| Стандартизация элементов | Каркас проектируется и изготавливается из унифицированного пиломатериала расчетных сечений. |
| Постоянная геометрия | Сечение элементов не меняется до и после возведения каркаса, а также в процессе эксплуатации дома (нет усушки). Обшивку и отделку каркасного дома можно начинать сразу! |
| Ровные плоскости | Плоскости стен, полов и потолков силового каркаса заводского изготовления не будут нуждаться в дополнительных работах и материалах для выравнивания. |
| Огнебиозащита | Все элементы каркаса обрабатываются огне-биозащитой в заводских условиях методом окунания |
| Быстрая сборка (конструктор) | Сборка каркаса квалифицированной бригадой производится в самые короткие сроки. Элементы поставляются промаркированными, отрезанными и запиленными в размер по проекту. |
| Pre-Cut: заранее продумано, рассчитано, изготовлено и отрезано в размер |
На рынке комплектов силовых каркасов в степени готовности Pre-Cut (без обшивки плитным материалом, типа ОСП) для классических каркасных домов представлено несколько вариантов:
• Комплект каркаса из сухой строганной доски (145мм или 195мм)
• Комплект каркаса из двутавровых балок (Н — образные профили)
| Фото каркаса из двутавровых балок с OSB |
• Комплект усиленного каркаса из клееных балок (Т-, Г- и Н- образных профилей)
Эти варианты объединяет то, что элементы каркаса изготавливаются на производстве в соответствии с проектом (Pre-Cut дословно означает заранее отрезанный).
Они приезжают на объект уже напиленные, обработанные и промаркированные. Каждый вариант имеет свои преимущества и недостатки. Например, вариант из доски – самый бюджетный, но более требователен к навыкам бригады, вариант из двутавров имеет в основе много ОСП и, к тому же, предполагает большое количество крепежных изделий. А усиленный каркас занимает первое место по пространственной жесткости и собирается намного быстрее других вариантов («с защитой от дурака»), с минимальным количеством крепежных элементов.
Комплекты из сухой строганной доски могут быть произведены под различные технологии сборки: скандинавскую, американскую, СП 31 и другие. Такие каркасы проектируются специально обученными профессионалами; все сечения и конструкции рассчитываются при непосредственном участии инженеров-конструкторов. Поэтому, вероятность того, что к Вам на площадку приедет неправильный набор элементов сведена к минимуму. Комплекты сопровождаются необходимой документацией для сборки.
Выбор варианта каркаса обычно сводится к архитектуре, функциональному назначению будущей постройки, бюджету и предпочтениям заказчика. Например, если Вам нужна дача или дом, куда Вы приезжаете эпизодически, достаточно будет выбрать вариант из доски сечением 145мм. Такая доска подойдет для строительства одноэтажных домов с мансардой или без. Если Вы намерены строить дом для постоянного проживания, где больше требований к конструктиву, стоит обратить внимание на каркас из клееных балок. Если важна не только прочность силового каркаса, но и экологичность, очевидно, вариант силового каркаса из двутавровых балок с вставками из ОСП – не самый подходящий.
Если Вы затрудняетесь с выбором, Вам с удовольствием помогут наши консультанты.
Чтобы получить на выходе именно тот конструктив, который Вам нужен, перед тем, как разместить заказ на производство, желательно:
• иметь представление о доме Вашей мечты (эскиза на салфетке будет достаточно)
• понимать в каком режиме он будет функционировать (постоянное проживание, наездами, дачный вариант)
• располагать информацией о доступных (предпочтительных) вариантах отопления (наличие газа и тд)
• понимать, что нужно уделить время для выбора варианта фундамента
Если Вы не располагаете нужной информацией и не знаете с чего начать – не беда, Вам помогут наши специалисты.
Собрать каркас дома самостоятельно из элементов заводского изготовления несложно, если среди задействованных в стройке есть человек, располагающий соответствующими знаниями и навыками. В любом случае, проще собрать каркас из конструктора с промаркированными элементами, чем из набора досок и брусков. Для этого, Вам понадобится:
• готовое основание (плита, ростверк, лента, сваи)
• проект – инструкция (в комплекте)
• 1-2 помощника
• инструменты
• крепеж и расходные
Если нет бригады, времени или не хватает уверенности и опыта, можно заказать услугу монтажа заводского каркаса квалифицированной бригадой. Каркас собирается в течение 5 – 20 дней в зависимости от сложности проекта и погодных условий. Кстати, работы ведутся круглогодично и носят всесезонный характер.
youtube.com/embed/PJ53OMEAoYM» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Допустим, Вы решили строить поэтапно. Заводской каркас из строганной и сухой доски, обработанной огнебиозащитой может стоять под открытым небом очень долго. Однако, если есть желание законсервировать объект, лучше всего накрыть каркас кровлей (можно временной). При этом, помните, что консервация объекта должна быть выполнена «по уму». Не забывайте, что крыша без стен – это своего рода «парус», поэтому для консервации нужно будет предпринять специальные меры. Если есть возможность сделать фасад, вставить окна и двери, то на этой стадии готовности можно смело оставлять каркасный дома на длительное время.
| Каркасный дом можно законсервировать на определенный период |
Мы с радостью поможем Вам воплотить Ваши замыслы в жизнь!
Присылайте Ваши запросы на sales@g-b-t.
ru или звоните по телефону: +7 495 662-59-59.
Skip to main content
В Вашем браузере отключена поддержка JavaScript. Сайт может отображаться некорректно и/или некоторые функции могут быть недоступны. Рекомендуем включить JavaScript.
В Вашем браузере отключена поддержка Cookie. Сайт может отображаться некорректно и/или некоторые функции могут быть недоступны. Рекомендуем включить Cookie.
Мы подобрали для Вас лучшие проекты которые Вы обязательно захотите воплотить в жизнь
Перейти в проекты
Перейти в проекты
Выберете ваш дом и закажите домокомплект
Перейти в проекты
Узнай, где рождается ваш дом!
Посмотреть производство
Опубликовано
Одним из лучших вариантов отделки кухни, ванной комнаты и туалета является укладка кафельной плитки.
Данный материал эстетичен и долговечен. Плитка не боится температурных перепадов и высокой влажности, успешно противостоит появлению плесени и грибка, весьма практична в эксплуатации (отлично выдерживает мойку при помощи самых разных бытовых химических составов). Нюансы применения керамики для отделки помещений в каркасном…
Опубликовано
Эффективная система отопления является важнейшим фактором создания уюта и комфортной атмосферы для проживания в каркасном доме. Однако далеко не всегда есть возможность подключить здание к центральной системе теплоснабжения или магистральному газопроводу. Решением проблемы станет обустройство печи. Достоинства печного отопления в каркасном доме 1) Низкая себестоимость Возможность использовать различные виды топлива (дрова, пеллеты и т. д.)…
Опубликовано
Грамотно выполненная отделка цоколя имеет важное значение как для внешнего вида, так и для общей функциональности каркасного здания.
Во-первых, проведение комплекса подобных работ дает возможность придать эстетичный вид фундаменту. Во-вторых, помогает дополнительно утеплить жилье. Особенности отделки цоколя каркасного дома Порядок и технические нюансы осуществления данной процедуры напрямую зависят от типа фундамента, который использовался при возведении…
Каркасные здания обладают рядом неоспоримых преимуществ, главными из которых являются оперативные сроки возведения и доступная стоимость. Однако самостоятельное проектирование и строительство подобных сооружений связано с определенными трудностями. Без надлежащего опыта и знаний велик риск испортить приобретенные стройматериалы, не добившись требуемого результата. Купив домокомплект каркасного дома с завода, вы избавитесь от всех проблем.
Наше производство домокомплектов каркасных домов существует уже более 10 лет. Мы используем только высококачественные материалы и пользуемся услугами проверенных мастеров.
Купите домокомплект каркасного дома у нас, и вы обретете экологически чистое, комфортное и недорогое жилье!
Скрыть
Когда большинство людей думают о доме, они на самом деле не представляют себе элементы, которые позволяют ему стоять. Каркас дома — это то, что придает ему жесткость и поддерживает его устойчивость даже в экстремальных погодных условиях.
В этом руководстве мы подробно обсудим, что такое каркас дома, из чего он сделан, как он устроен и многое другое. К концу у вас должно быть хорошее представление о том, как работает каркас дома, чтобы поддерживать структуру и обеспечивать безопасность вас и вашей семьи внутри.
Каркас дома — это каркас дома, который проходит за всеми внутренними и внешними стенами, поддерживает кровельную черепицу и прикрепляет дом к фундаменту. Это то, к чему через гипсокартон крепятся шкафы и настенный декор, и к чему крепятся ваши полы, потолки и стены.
Основная цель каркаса дома — обеспечить поддержку других строительных материалов в вашем доме. К ним относятся двери, окна, полы, кровельные материалы и многое другое.
В современном строительстве для каркаса зданий используются четыре основных материала. К ним относятся дерево, сталь, конструкционные изолированные панели и изолированные бетонные формы. Мы обсудим каждый из этих материалов в разделах ниже.
Деревянный каркас, также называемый деревянным каркасом и деревянным каркасом, состоит из строительных пиломатериалов, скрепленных гвоздями и прикрепленных к фундаменту. Большинство стенных стоек и рам вокруг дверных и оконных проемов сделаны из 2×4, а стропила, балки и пороги обычно изготавливаются из более широкого материала, например 2×10 и 2×12. Другие части деревянного каркаса включают обшивку крыши, черновой пол и многое другое.
Деревянный каркас сравнительно доступен и прост в изготовлении.
Тем не менее, древесина естественным образом склонна к гниению и повреждению влагой, что со временем может привести к некоторому усадке.
Существует два типа обрамления палки: обрамление баллона и обрамление платформы. Воздушный каркас чаще используется в старых домах и использует длинные 2×4, которые проходят вверх по несущим стенам снизу вверх. Каркас платформы более распространен и использует несколько наборов 2×4: по одному на каждый этаж.
Стальной каркас более жесткий, чем деревянный, поэтому у него нет таких проблем с оседанием. Сталь также не склонна к гниению или росту плесени, что делает ее более желательным материалом с точки зрения прочности и долговечности.
К сожалению, сталь дороже дерева, поэтому стальной каркас почти всегда будет стоить дороже для дома того же размера. Сталь также лучше проводит тепло, поэтому она может способствовать снижению энергоэффективности и менее комфортной температуре в помещении. Гораздо больше строителей домов знакомы с деревом, поэтому вам может быть трудно найти компанию, имеющую опыт работы со стальным каркасом дома.
Структурно-изолированные панели представляют собой сборные панели, изготовленные из жестких плит и снабженные пенопластовой изоляцией. Они значительно упрощают строительство на месте, так как не нужно собирать саму раму с нуля.
Структурные изолированные панели очень дороги и непомерно дороги для многих людей. Тем не менее, они значительно сокращают время строительства и обеспечивают превосходную изоляцию.
Опалубка из бетона с теплоизоляцией изготавливается путем изготовления легкой пенопластовой формы на месте и последующего заполнения ее бетоном. Этот процесс значительно сокращает время строительства и оставляет каркас дома с высокой теплоизоляцией.
К сожалению, изолированные бетонные формы очень дороги, поэтому многие домовладельцы, строящие свои дома, выбирают более доступные материалы для каркаса.
Деревянный обрамление на сегодняшний день является наиболее распространенным типом обрамления в Соединенных Штатах.
Его предпочитают за его широкую доступность, простоту конструкции и, самое главное, относительно низкие материальные затраты.
Глядя на каркас дома без покрытия строительными материалами, он выглядит довольно устрашающе. Есть много частей, которые подходят друг к другу, чтобы обеспечить структурную целостность, необходимую для безопасного здания. В разделах ниже мы обсудим типы пиломатериалов, которые обычно используются для каркаса дома, и части каркаса, которые вы можете идентифицировать, глядя на отдельный каркас.
В большинстве случаев для каркаса дома используется легкая и доступная хвойная древесина. Пихта Дугласа и другие сосны, такие как ели, являются наиболее распространенными вариантами. Они обеспечивают хорошую жесткость и долговечность, и они намного более доступны, чем варианты из твердой древесины.
Некоторые домовладельцы выбирают красное дерево или кедр, так как они сопротивляются движению под воздействием влаги.
Однако они достаточно дороги. Если влага или влажность являются проблемой, большинство домовладельцев вместо этого выберут обработанную давлением сосну.
Каркас дома состоит из множества различных частей, необходимых для поддержки различных строительных материалов, которые будут крепиться к нему или укладываться поверх него. Ниже мы приведем краткий список различных частей каркаса дома.
размещается в верхней части оконного проема
Обычно он соединяет обе стороны наклонной крыши снизу. Создание каркаса дома — довольно простой процесс, если вы знаете, какие шаги нужно предпринять и как расположить различные части.
В разделах ниже мы кратко обсудим, как собрать каркас дома. Имейте в виду, что этот процесс можно сделать своими руками, но лучше доверить его профессионалам, если у вас нет столярного опыта.
Первым делом нужно прикрепить плиту подоконника к фундаменту. Этот процесс может варьироваться в зависимости от вашего местоположения. Имейте в виду, что дома в районах, подверженных землетрясениям, обычно требуют дополнительной защиты.
Балки перекрытия можно установить, если у вас есть подвальное помещение или подвал. Они будут поддерживать первый этаж над придомовой территорией.
Если вы устанавливаете балки пола, то черновой пол можно прибить к балкам, чтобы обеспечить равномерную поддержку вашего пола.
Затем вы можете построить стены. Большинство строительных компаний строят целые стены, включая стойки, нижнюю и верхнюю плиты, а затем устанавливают их и выравнивают с фундаментом.
При возведении стен необходимо добавить проемы для окон и дверей, включая подоконники и перемычки. Нижняя пластина должна быть удалена ниже всех дверных проемов.
После того, как стены будут подняты, вы можете прикрепить двойную верхнюю пластину.
Если вы не строите второй этаж дома, анкерные балки и потолочные балки можно прикрепить с помощью каркасных гвоздей. Ориентация будет зависеть от вашего стиля потолка.
После этого можно прикрепить стропила к стяжкам и балкам. Они будут служить основной опорой для вашей кровельной обшивки.
Наконец, вы можете прикрепить обшивку крыши и установить черепицу. Этот процесс завершает создание каркаса дома, хотя вам все еще нужно добавить материал для наружных стен и кровельный материал.
Помимо частей каркаса дома, которые мы упомянули выше, есть довольно много терминов, которые вы должны изучить, прежде чем начинать собственный проект каркаса стен. Мы включим их ниже с краткими определениями.
Горизонтальные опоры добавляются между стойкамиСредняя стоимость каркаса дома из деревянного каркаса – традиционное дерево обрамление — от 7 до 18 долларов за квадратный фут. Для дома площадью 1000 квадратных футов один только каркас будет стоить от 7000 до 18000 долларов. Имейте в виду, что цена может сильно варьироваться в зависимости от метода обрамления, компании и выбранных вами материалов.
Процесс возведения нового дома обычно занимает от двух до четырех недель.
Это может варьироваться в зависимости от доступности строителя и погоды, в которой вы строите свой дом.
Прежде чем приступить к возведению каркаса, необходимо залить фундамент вашего дома. Сам этот процесс требует земляных работ, уплотнения грунта, заливки бетона и достаточного времени для высыхания бетона.
В то время как каркас устанавливает опорную конструкцию для вашего дома, процесс после каркаса включает в себя установку всех наружных и изоляционных материалов, а также отделки, такой как полы, гипсокартон, покраска, установка кухни и ванной комнаты и многое другое. Вы, вероятно, рассчитываете на дополнительный месяц или два после того, как каркас будет завершен, чтобы ваш дом был закончен.
Ремонт рамы не является обычным ремонтом в домах. Тем не менее, вам может понадобиться ремонт рамы, если вы заметите гниющую раму, изогнутые или неотвесные стены, деформацию полов, провисшую крышу или другие движения во внешней оболочке вашего дома.
Прочие ресурсы Фонда
Перед тем, как построить дом, вам нужно знать составные части каркаса и то, как они работают. Следующее обсуждение примерно отражает порядок, в котором части строятся в процессе кадрирования.
Стропила, Опорная балка второго этажа, Обшивка крыши, Потолочная балка, Анкерная стяжка, Конек Балка перекрытия, перемычка проема в полу, обшивка стены, опора перегородки, проем в раме и стеновая пластина с опорой
Грязевые отмели Обработанные под давлением пиломатериалы размером 2×6, образующие первый слой отстойника, прочно крепятся к фундаменту с помощью болтов, заделанных в стены фундамента. Они обеспечивают опорную поверхность, предотвращающую контакт необработанных балок перекрытия с бетонным основанием. Поверх обработанных давлением досок иногда накладывают второй слой стандартных пиломатериалов. Этот слой можно использовать для выравнивания глинистого порога, а светлая древесина облегчает чтение разметки.
Однако большинство глиняных отвалов построено из одного слоя обработанной под давлением древесины.
На опорную балку, также называемую центральной балкой, опираются балки первого этажа, если их длины недостаточно, чтобы перекрыть все расстояние между стенами фундамента. Концы опорной балки опираются на стены фундамента; промежуточную опору под балкой обычно обеспечивают колонны Лалли (полые металлические колонны, заполненные бетоном). Верх балки должен находиться в одной плоскости с верхней поверхностью отвала.
Опорная балка Балки перекрытияБалки перекрытия представляют собой горизонтальные отрезки пиломатериалов, уложенные на ребро, чтобы перекрыть пространство между отвалами и опорной балкой. Балки должны быть прибиты к опорной балке, краевым балкам и бортам.
Балка перекрытия Краевые балки Краевые балки изготавливаются из того же материала и имеют тот же размер, что и балки перекрытия, но полностью опираются на внешний край корыта.
Их необходимо прибить как к откосам, так и к концам лаг перекрытия. Они закрывают концы отсеков балок и помогают удерживать балки в вертикальном положении.
Некоторые балки пола необходимо обрезать, чтобы образовались проемы для таких элементов, как лестницы и дымоходы. Перемычка пола поддерживает концы прерванных балок. Коллекторы часто изготавливаются из двух или более отрезков перекрытий, соединенных вместе, но также могут быть изготовлены из промышленного материала, такого как клееный брус (LVL), как в этом доме. Чтобы выдержать дополнительную нагрузку, возлагаемую на них перемычками, балки пола по обе стороны от проема должны быть удвоены или утроены.
Перекрытие пола Блокировка Строительные нормы и правила часто требуют, чтобы между балками и стропилами были прибиты короткие куски пиломатериала, называемые блокировкой, для усиления или придания жесткости системе пола или крыши.
Когда блоки устанавливаются в ряд в середине пролета балок и проходят по всей длине здания, они называются перемычками. Блокировку также можно установить между стенными стойками, чтобы было легче поддерживать такие предметы, как поручни, вешалки для полотенец и шкафы.
Обшивка пола представляет собой слой фанеры или ориентированно-стружечной плиты (OSB), который прибивается гвоздями и приклеивается к верхнему краю балок перекрытия. Обшивка пола стабилизирует балки и обеспечивает прочную плоскую основу для каркаса стен и чистового пола.
Обшивка пола Наружные стеныНаружные стены обшиты 2× материалом, покрытым обшивкой и сайдингом на поверхности, подверженной воздействию погодных условий. Эти стены обычно утеплены.
Наружная стена, Стеновые плиты, Стойка, Основа перегородки Внутренние (перегородочные) стены Внутренние стены подразделяют внутреннее пространство дома, разделяя комнаты и создавая гардеробные.
Эти стены обычно не утепляются.
Стеновые пластины представляют собой горизонтальные элементы вверху и внизу каждой стены; они связывают концы шпилек вместе. Нижняя пластина прибивается через обшивку пола и к балкам внизу. Верхняя пластина поддерживает балки пола или потолка. Общепринятой практикой является удвоение верхней пластины, чтобы связать соседние стены друг с другом и обеспечить дополнительную поддержку балок пола второго этажа.
СтойкиВертикальные элементы 2×4 или 2×6 наружных и внутренних стен называются стойками. Они проходят между верхней и нижней стеновыми пластинами. В отличие от других элементов каркаса, шпильки могут быть предварительно обрезаны на заводе до одной из нескольких стандартных длин и обычно устанавливаются без дополнительной резки.
Угловой узел Угловой узел состоит из двух или трех стоек, прибитых вместе в форме буквы L, образующих жесткий угол в месте соединения каркасных стен.
Сборка также обеспечивает жесткую, прочную поверхность для крепления внутренней отделки стен.
Опора перегородки представляет собой сборку из трех шпилек, прибитых вместе в форме буквы U. При встраивании в стену опора создает жесткую колонну, к которой можно прикрепить пересекающуюся стену. Ножки U-образной формы придают жесткость опорной стойке и обеспечивают поверхность для прибивания гвоздей для внутренней отделки стен.
Проем в раме Проемы в стенах для окон или дверей состоят из нескольких частей рамы. Полноразмерные шпильки по бокам каждого отверстия в стене называются королевскими шпильками. Несколько более короткие шпильки, поддерживающие концы жатки, называются шпильками триммера или шпильками домкрата. Их прибивают к шпилькам шпильки или к другим шпилькам домкрата. Коллектор поддерживает каркас выше и распределяет нагрузки на домкратные шпильки с каждой стороны проема. Заголовок помещается поверх домкратов и между центральными шпильками.
Табурет (также называемый подоконником или седлом) представляет собой горизонтальный элемент в нижней части оконного проема, который помещается между домкратами. Короткие элементы каркаса, которые подходят под табурет или над перемычкой, называются калеными шпильками. Местные строительные нормы и правила могут потребовать дополнительных элементов каркаса вокруг проемов, чтобы укрепить их против сильного ветра, как показано на левой фотографии ниже.
Слой фанеры или OSB, покрывающий внешнюю сторону стены, называется обшивкой стены. Он добавляет боковую прочность стеновой системе, связывая элементы каркаса вместе. Он также служит основой для крепления сайдинга.
Обшивка стен Потолочные балки Потолочные балки аналогичны балкам пола, за исключением того, что они не поддерживают кондиционируемое жилое пространство над ними. Их основная цель — обеспечить поверхность для прибивания потолочных материалов, таких как гипсокартон.
Поскольку они не несут нагрузки на пол, потолочные балки не обязательно должны быть такими же широкими, как балки пола, хотя обычно это так. Потолочные балки могут проходить между стропилами или завершать верхнюю часть платформы краевыми балками по периметру.
Угловые элементы каркаса, которые создают форму крыши, называются стропилами. Они поддерживают вес обшивки крыши и кровельного материала и направляют нагрузки на наружные стены. Доска, соединяющая концы стропил на вершине, называется коньком. Его часто делают из двойного пиломатериала, но можно сделать и из других материалов. Структурный конек поддерживается стойками и помогает нести вес крыши. Ненесущий конек не несет веса крыши. Оба типа коньков обеспечивают опорную поверхность для концов стропил и связывают их между собой. Стропила также обеспечивают поверхность для крепления кровли.
Стропила и конек Кровельная обшивка Обшивка из фанеры или ОСП, которая покрывает стропила и соединяет их вместе, известна как обшивка крыши.
Хомуты — это горизонтальные элементы, которые соединяют противоположные стропила вместе. Они укрепляют крышу и могут служить потолочными балками, когда чердак используется как жилое помещение.
Галстук-воротник
