В тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук.
В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.
Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

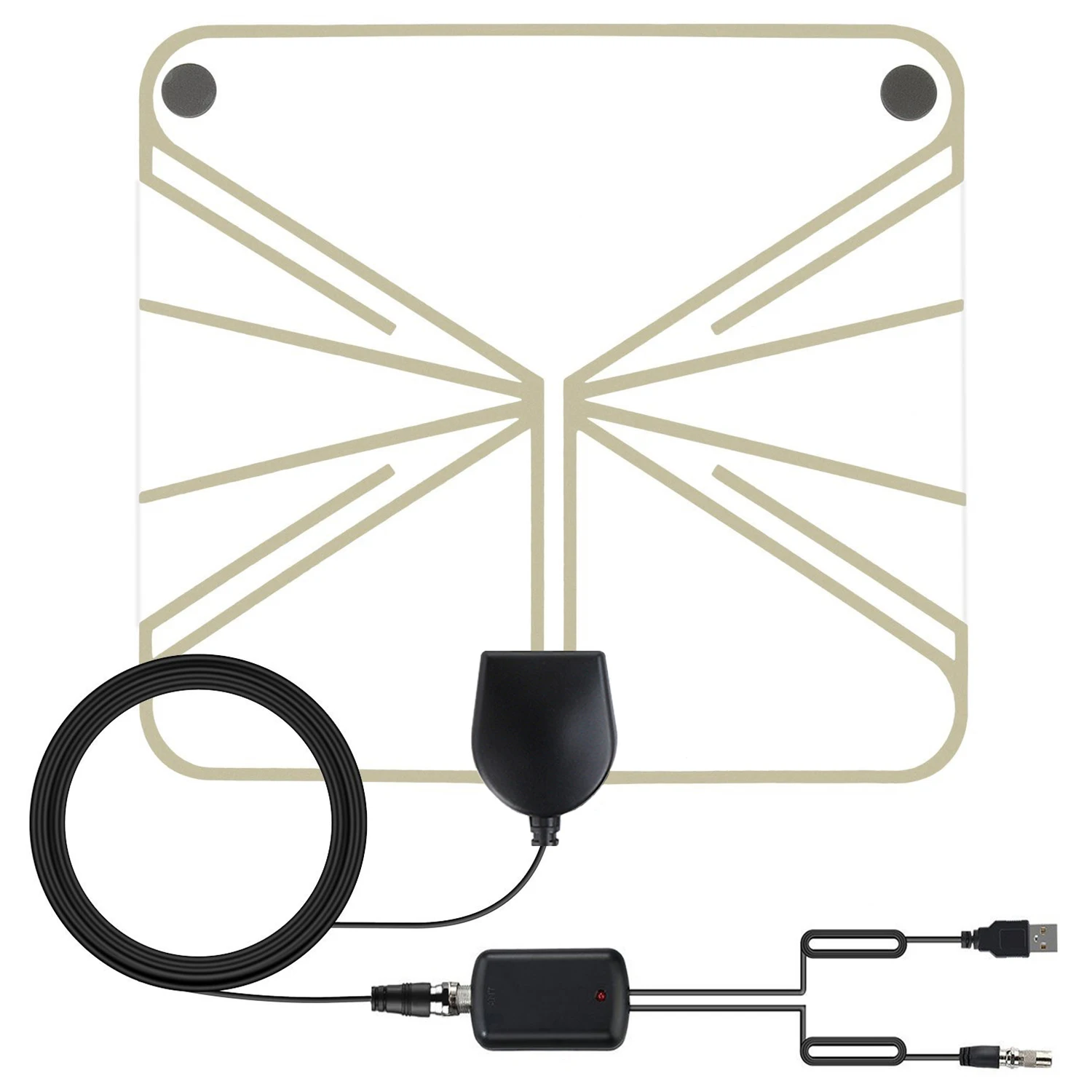

Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.
Усиление сигнала ТВ-антенны достигается 5-ю способами:
На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.
Подключение усилителя к антенне телевизора сулит ощутимые выгоды:
Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:
В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.Таким образом, для того чтобы усилитель телеантенны оказался полезен, необходим одновременно качественный и слабый сигнал.
Усиливать или нет? Ваше мнение:
Да!Нет!
Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:
Подключить усилитель можно несколькими способами.
Выбор зависит от имеющегося оборудования и возможностей пользователя.
Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).
Подключение выполняется следующим образом:
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопросЕсли телевизор установлен в коттедже или дачном домике, а антенна вынесена на мачту, обязательно добавляйте дополнительный элемент – грозозащиту. Это устройство, работающее по принципу предохранителя, вставляется в разрыв коаксиального кабеля.
Если происходит разряд молнии на антенну, грозозащита перегорает и разрывает цепь. В итоге менять придется только предохранитель, а не весь комплект аппаратуры, рискуя получить вдобавок пожар от короткого замыкания.

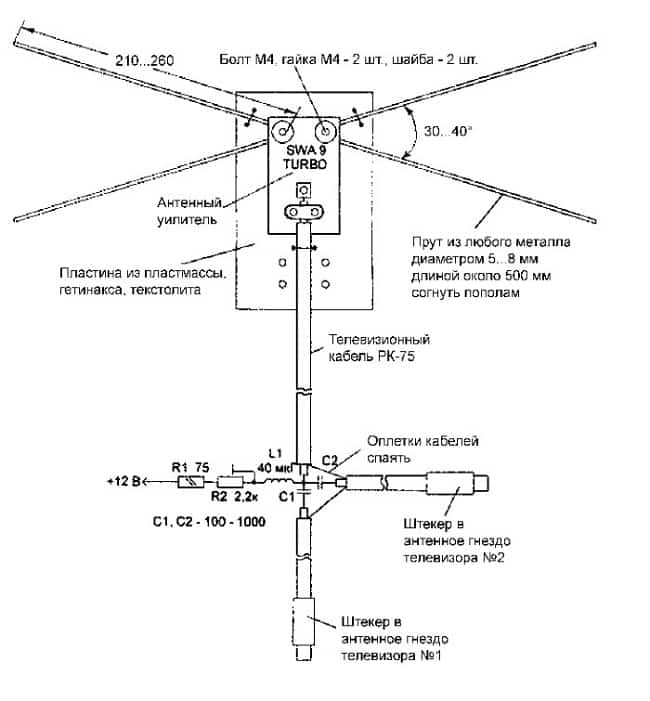

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.
Но при этом надо помнить следующее:
Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя.
В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.
Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.
Подключение производится в следующем порядке:
Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.
При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.
В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.
Соедините оборудование между собой в таком порядке:
При необходимости далее на нужное число гнезд.
Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.
youtube.com/embed/su2Tj1dQhYA?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.
Проверьте следующие параметры:
Если все 3 теста пройдены, значит усилитель подключено правильно.

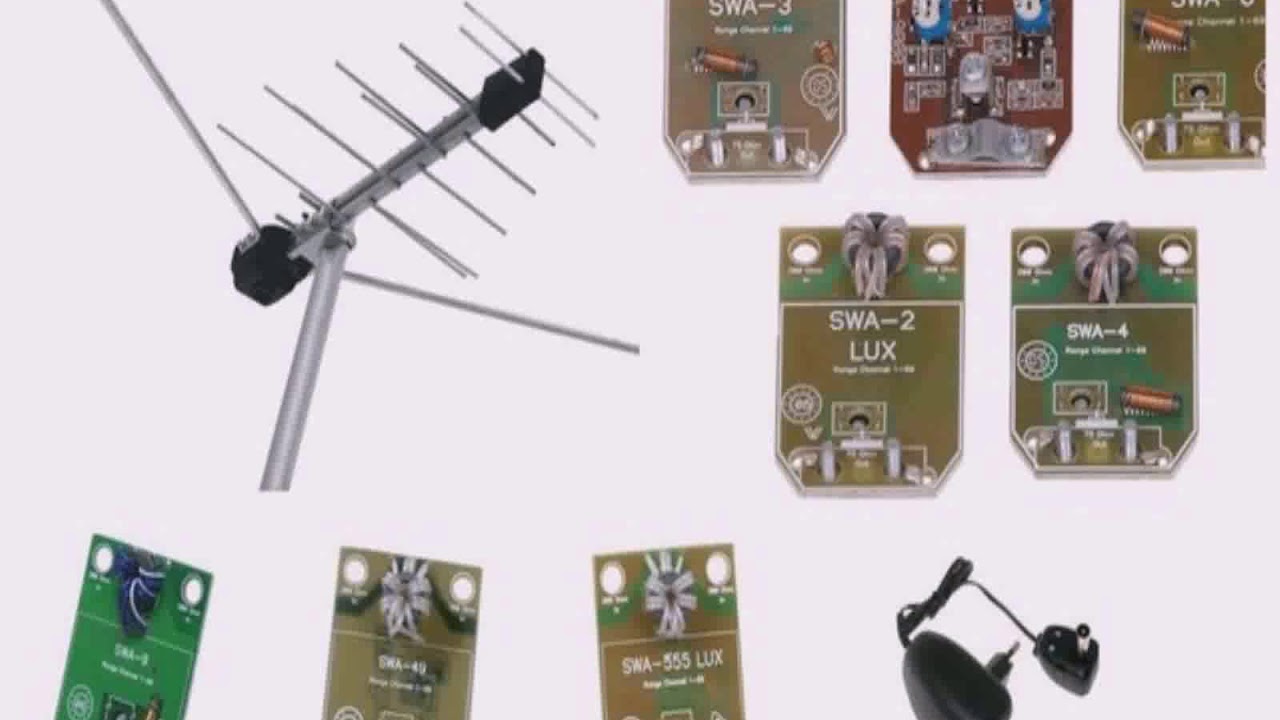

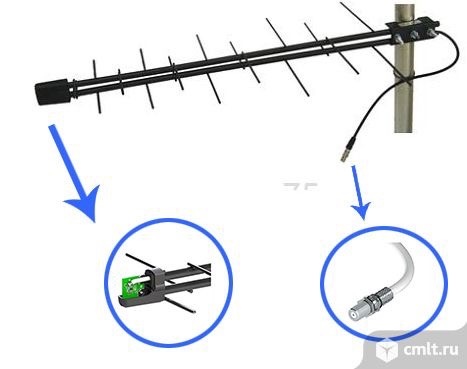

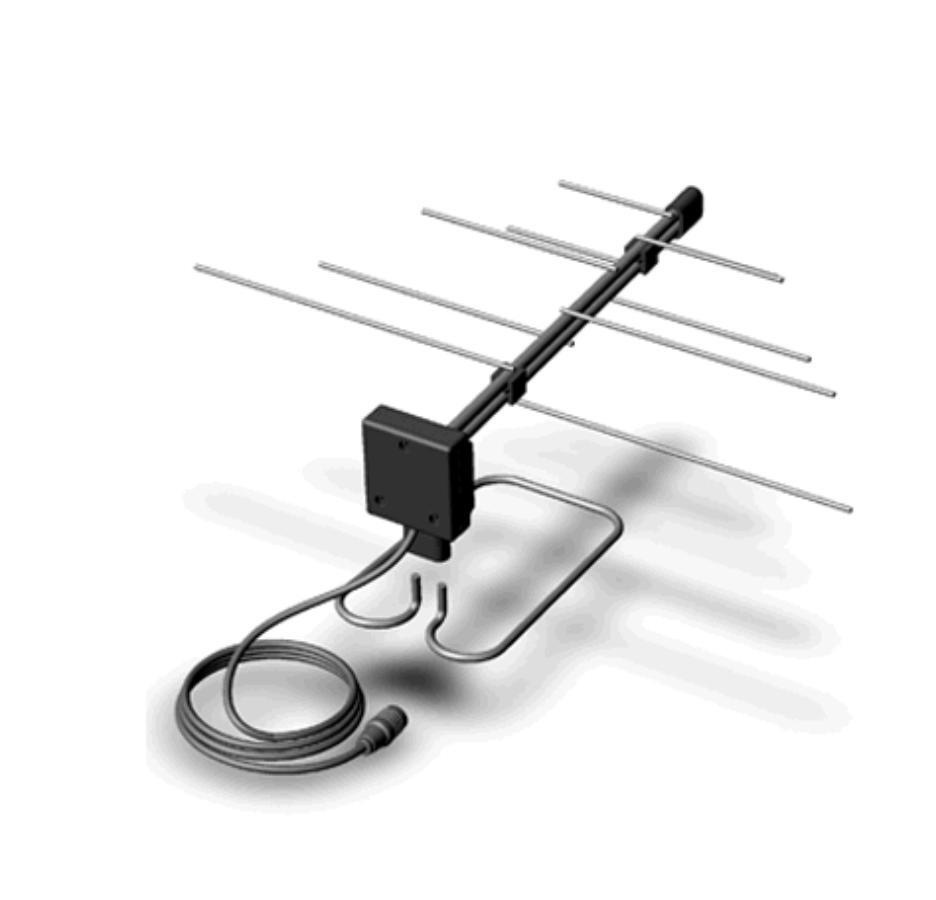

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.
ПредыдущаяАнтеннаРасчет и изготовление логопериодической антенны для DVB-T2
СледующаяАнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ
Шум на любимой радиостанции, плохой приём телеканалов на даче, или пропадающий голос друга в динамике телефона – все это результат слабого сигнала с передатчика.
Антенный усилитель является решением каждой из этих проблем.
Необходимость использовать телевизионный усилитель обычно возникает, когда длина антенного кабеля от источника до приёмника слишком велика. Его использование также может быть вызвано большим количеством антенных разъёмов в квартире, ведь каждое разделение антенного сигнала приводит к его ослаблению.Цель установки усилителя проста – улучшить качество передаваемого телевизионного сигнала. А если речь идёт о цифровом сигнале? Вы наверняка уже знаете о том, что для того, чтобы принимать цифровое ТВ в самых отдалённых регионах, как правило, нужно использовать хорошую узконаправленную антенну. А чтобы сохранить качество сигнала, прежде чем он попадёт в цифровой ресивер, нужно его выровнять и усилить. С этой функцией прекрасно справится современный цифровой усилитель для антенны. Такой усилитель, помимо высокого коэффициента усиления, характеризуется высокой устойчивостью к внешним возмущениям. Современный усилитель для DVB-T2 может служить как для усиления приёма от обычной антенны, так и для разветвления его на несколько выходов либо суммировать сигналы с нескольких антенн.
Когда нужно применять это устройство и чем руководствоваться при его покупке? Это вы узнаете из данного руководства.
Симптомы слабого приёма аналогового ТВ заметить не сложно – картинка искажается и пропадает. Что касается ослабления цифрового телевидения, то его также легко обнаружить, но с той лишь разницей, что дело мы имеем не с рябью (снегом) на экране, а с разрывами видеопотока. При слабом телевещании изображение может застыть, рассыпаться на пиксели или изменить цвет (обычно на зелёный).
Каждая причина ухудшения эфира должна анализироваться индивидуально, поскольку его приём зависит от локальных условий: от того, в каком направлении проходит сигнал, какие препятствия есть на его пути, от наличия возвышенностей, высоких зданий в вашем районе.
Прежде, чем вы окончательно примете решение использовать усилитель для телевизора, давайте познакомимся с наиболее вероятными причинами ухудшения телесигнала.
Почти во всех случаях проблем с показом ТВ их причина оказывается на стороне пользователя – случаи со стороны отправителя обычно являются перерывом на обслуживание передатчика, что иногда занимает несколько часов.
Наружные антенны изо дня в день подвергаются внешнему природному воздействию. Морозы, жара, метели и дождь – все это антенна способна выносить годами. Если она правильно установлена. А если нет, то однажды влага проникнет в провода, разветвители, усилители, и проблема возникнет в наименее ожидаемый момент.
Самой распространённой причиной плохого приёма является слишком низкий уровень сигнала, который поступает от антенны. Единственным верным решением будет использование лучшей её модели – желательно направленной, не обязательно с усилителем. Но ситуацию можно частично улучшить, установив антенну повыше.
Частой причиной проблем также может быть завышенный уровень приёма. Живя рядом с телевышкой и используя антенну с высоким коэффициентом усиления, мы можем перегрузить сигнал на входе тюнера.
Существенное влияние на качество приёма имеет коаксиальный кабель. Старый кабель с растрёпанной изоляцией, купленный на барахолке или того хуже – кабель из кусков, которые вы наскребли «по амбарам и сусекам», может вызвать такое сильное затухание, что оно поглотит сигнал даже от очень хорошей антенны ещё до того, как тот достигнет телевизора.
Свойства и количество используемых сплиттеров также влияют на качество картинки. Каждый такой пассивный элемент (т.е. тот, который не является усилителем) снижает уровень приёма. Небрежная установка разъёмов, особенно снаружи жилья, может привести к быстрому окислению соединений и, как следствие, к значительному затуханию телесигнала.
Нас окружает масса передающих устройств – ретрансляционных станций, мобильных телефонов, модемов, маршрутизаторов, радиостанций, сигнализаций и т.д. Радиоволны из разных частотных диапазонов способны создавать помехи в приёме ТВ. Вмешательство вызывают даже устройства без антенн: микроволновая печь, флуоресцентные лампы, электромобили.
Проблемы с приёмом телеэфира настигают и людей, живущих на границе сигналов, принимаемых от двух передатчиков. В этом случае необходимо выяснить, какой передатчик сильнее, и в каком направлении должна быть направлена антенна. В таких местах лучше всего будет работать направленная антенна.
Проверить, поможет ли антенный усилитель «выжать» из антенны более мощный сигнал можно довольно простым способом. Можно подключить любой телевизор максимально близко к антенне и, если сигнал не улучшится, это может означать, что с антенной что-то не то. Однако если картинка на экране улучшится, то следует задуматься о покупке усилителя.
Только вот какого?
Типов усилителей телевизионной антенны действительно много, но некоторые из них используются преимущественно для масштабных телевизионных установок. Мы же сосредоточимся только на тех, которые могут использоваться в небольших и средних антенных установках.
Выбор усилителя зависит от типа сигнала, который вы хотите усилить. Например, усилитель с высоким коэффициентом усиления может не только помочь вам решить сложные проблемы приёма, но и вызвать сбои в работе ТВ. Вот основные типы усилителей, которые вы можете встретить в продаже:
Что важно понимать? Для улучшения приёма «цифры» продавец в магазине предложит вам «цифровой» усилитель.
И это будет устройство с платой, способной работать в дециметровом диапазоне волн (ДМВ).
Использование усилителей антенны для ДМВ бывает в равной степени и необходимым и нежелательным. Уже на этапе планирования любой домашней телесети нужно обеспечить, чтобы количество используемых усилителей было как можно меньшим. Каждый антенный усилитель имеет тенденцию к искажению видеопотока, а при наслоении друг на друга нескольких искажений можно получить эффект, обратный ожидаемому.Использование усилителя с постоянным усилением не всегда приводит к ожидаемому эффекту. Недостатком этого решения, как ни странно, является как раз его главная характеристика – усиление. Во многих местах необходимо принимать вещание от нескольких передатчиков, или сам ретранслятор излучает сигналы разных уровней. Использование широкополосного усилителя во всем диапазоне его работы может привести к чрезмерному повышению итак высоких уровней некоторых частот.
Это, в свою очередь, приведёт к перегрузке допустимого уровня сигнала, который поступает на вход декодера или разъёма телевизионного приёмника. Результатом будет значительное ухудшение параметров качества приёма, что приведёт к отключению самого разъёма. В таких случаях усилители должны иметь возможность регулировки усиления, но не во всем диапазоне работы, а независимо в отдельных частотах.
Ещё одна особенность заключается в способе питания усиливающей схемы. Если ваш усилитель для антенны цифрового телевидения DVB-T2 требует питания 5 Вольт, то лучше их подавать по кабелю от самого тюнера. Хуже, когда усилитель «просит» 12 Вольт. Здесь возможны два варианта, оба с грядущими проблемами:
Не каждый антенный усилитель работает идеально, некоторые из них имеют немалые собственные шумы, другие – ещё хуже, легко возбуждаются. Поэтому, если вы получили плохой результат с одним антенным усилителем, можно попробовать выбрать усилитель ТВ другой модели или с другим способом питания. К примеру, поэкспериментируйте, не будет ли антенна работать лучше, если подать напряжение не от «родного» блока питания, а от цифрового тюнера.
Золотое правило хорошего телеприёма: чтобы получать хороший сигнал аналогового ТВ, желательно его не ухудшать. Чтобы этого не происходило, укладывайте правильно кабель, следите за исправностью антенны и вовремя диагностируйте любую разгерметизацию в вашей квартирной телесети.
Если расстояние до передающего передатчика велико и приём очень слабый, то дополнительно нужно установить усилитель сигнала.
Если вы принимаете аналоговый эфир на пассивную антенну, и раздаёте сигнал на несколько приёмников, то вначале его нужно усилить, а лишь потом поделить по направлениям. Это умеет делать активный антенный разветвитель.
Со времён своего создания кабельные сети не очень изменились. Местная компания-провайдер кабельного ТВ принимает со спутника достаточно много телевизионных каналов, формирует из них телевизионный пакет, и по коаксиальным кабелям раздаёт в наши дома, беря за это оплату с каждого абонента. Чтобы дойти до нашего дома, сигнал несколько раз проходит через промежуточный магистральный усилитель ТВ сигнала, попадает в усилитель ТВ сигнала многоквартирного дома, ещё раз в нем усиливается, и раздаётся по квартирам. И все же, пока этот сигнал шёл от помещения компании-провайдера в наш дом, он немного ослабел.
Так и есть, кабельное ТВ достаточно зашумлено. Как улучшить его качество? Следует признать: если вы – абонент кабельного ТВ, то у вас мало шансов что-то исправить. Неважный кабельный приём – это проблема провайдера, и очень мало шансов, что он что-то сделает для ликвидации этой проблемы. Все, что вы можете сделать с вашей стороны – это заменить пассивный кабельный делитель на разветвитель ТВ сигнала с усилителем, а возможно и весь кабель с коннекторами на новые и более качественные.
Вывод: нужно раздавать не аналоговое ТВ, а цифровое, применяя достаточно современные системы передачи сигнала по оптоволоконному кабелю. Качество замечательное, и телевизионных каналов можно передать намного больше.
Проблематика усиления спутникового ТВ такова, что в деле приёма сигнала со спутника ключевую роль всё-таки играют диаметр спутниковой тарелки, являясь определяющим параметром, и точность настройки антенны. Говоря об усилении приёма со спутника, следует понимать, что речь идёт не о поступающем сигнале, который излучает спутник (его вы никак не усилите), а о том, чтобы сохранить принятый сигнал и, усилив, «продавить» его по кабелю до спутниковой приставки, минимизировав затухание.
Усилитель сигнала антенны спутникового телевидения – это скорее профилактическая мера, чем панацея от плохого приёма.
Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.
Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.
Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.
Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну.
Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.
Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.
На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.
Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

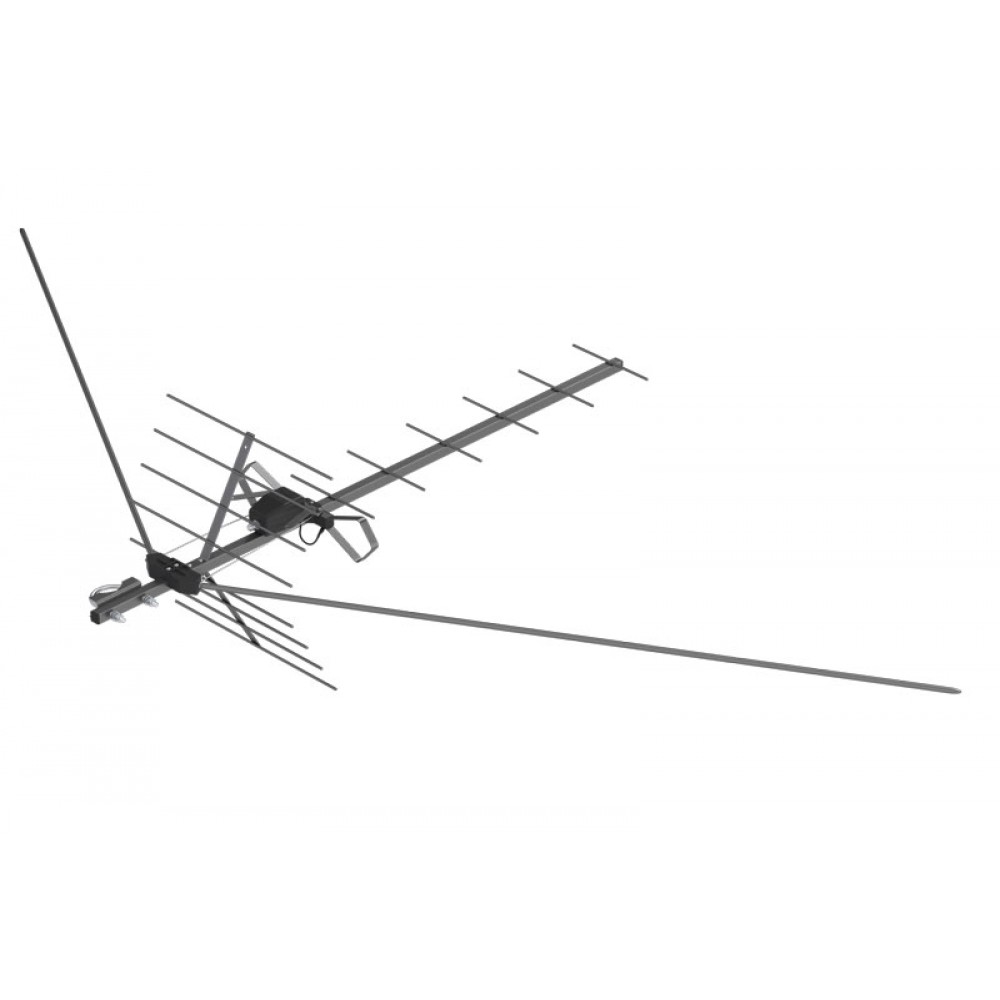

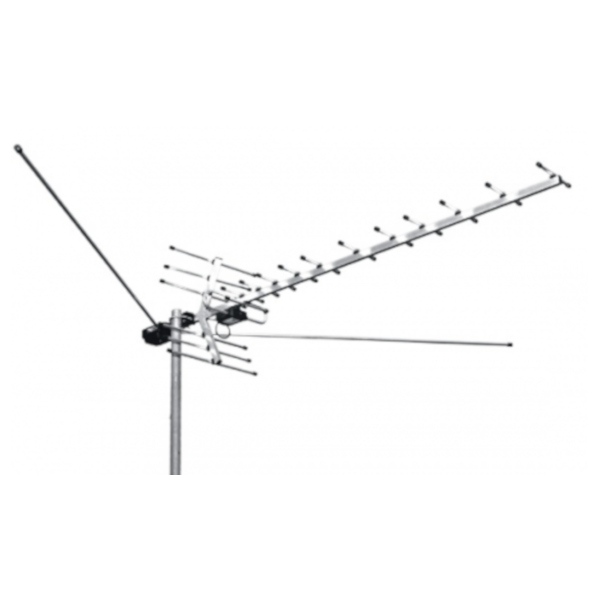

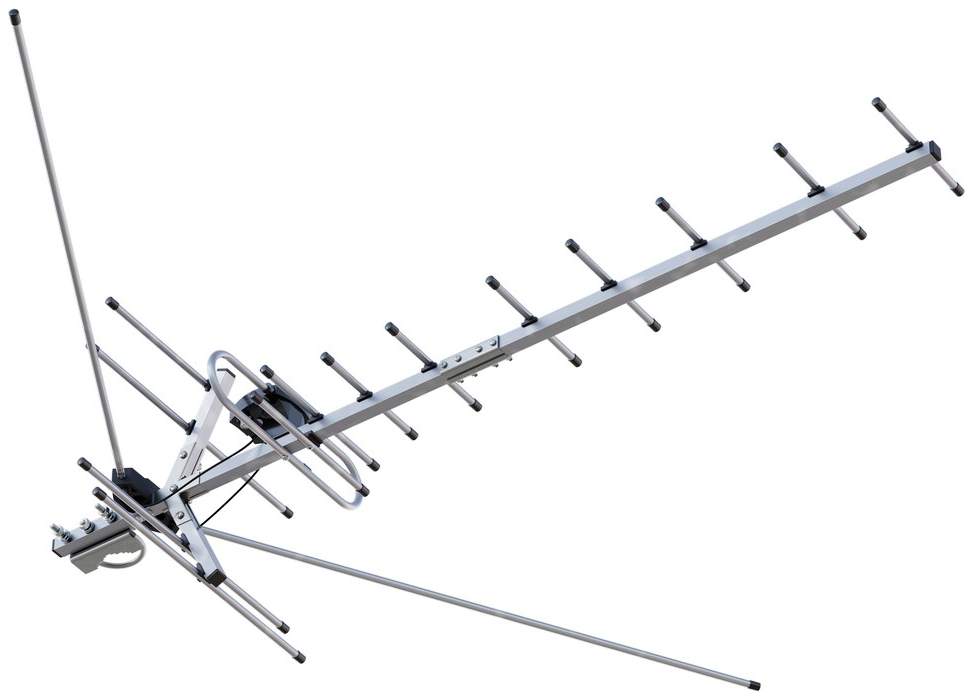

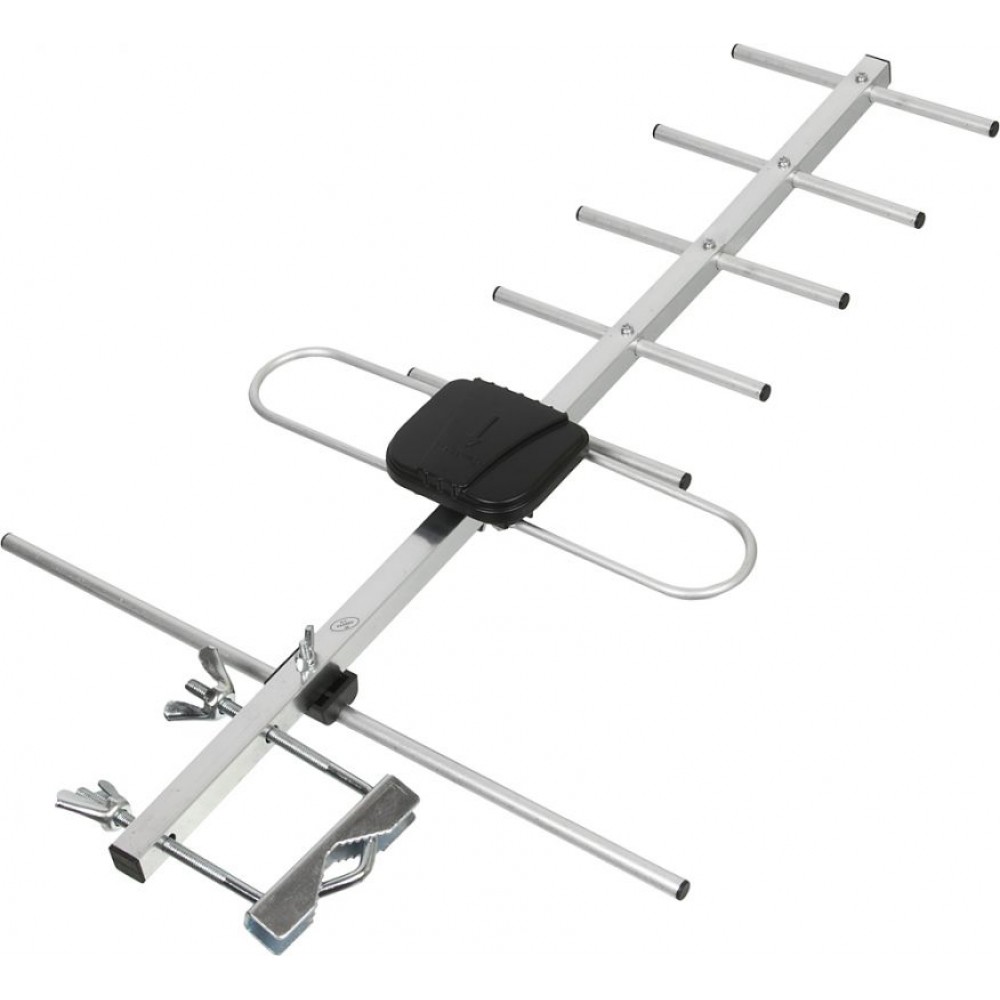

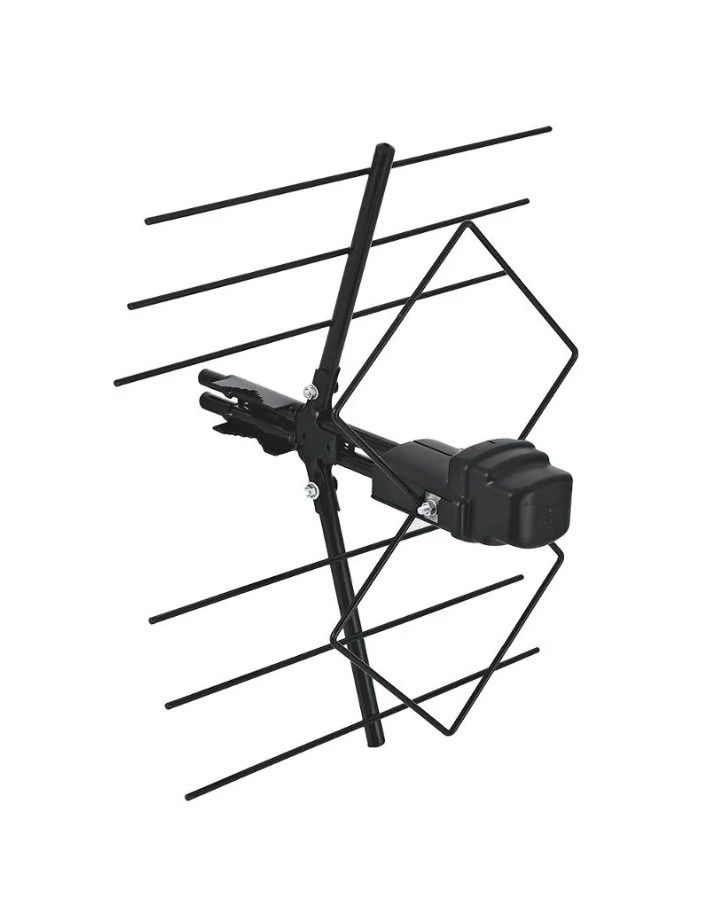

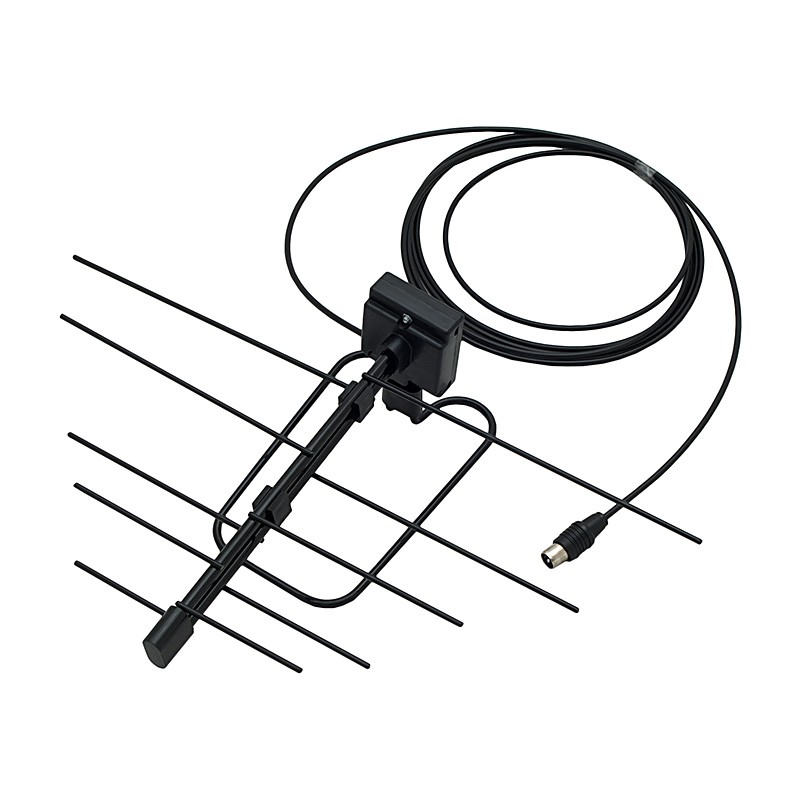

Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.
Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот.Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля.
Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.
Процедура выбора усиливающего устройства не особенно сложна. Это оборудование предназначено для улучшения качества эфирного приёма, поэтому его выбор будет обусловлен, прежде всего, качеством входящего сигнала, которое и сориентирует вас на подключение устройства с подходящим коэффициентом усиления.
Но не забывайте, что при слабом сигнале в вашей местности важно учитывать собственный коэффициент усиления антенны, а также высоту её размещения. А усилитель будет полезным тогда, когда расстояние от антенны до декодера будет значительным, и придётся усиливать сигнал, чтобы уменьшить его потери в кабеле.
Выбирая усилитель сигнала для антенны, также важно руководствоваться не только его усилительными возможностями.
В равной степени здесь участвуют и параметры собственного шума устройства. Как уровень сигнала, так и его качество в самом начале вашей квартирной телесети будут иметь решающее влияние на правильное функционирование всей установки, обеспечивая чёткое и безупречное вещание в телевизоре.
Хороший усилитель для антенны телевизора может питаться от напряжения, которое формирует сам тюнер – это даёт неплохой шанс для финального качества видео. Поэтому лучше приобретать устройства, в которых микросхема питается от 5 Вольт.
Чтобы улучшить сигнал телеприемника в городской квартире, а тем более в удаленном от ретранслятора месте – в селе или на даче, применяют антенный усилитель для телевизора. Небольшой по размеру и доступный по стоимости прибор можно установить самостоятельно, если грамотно подойти к выбору модели.
Рассмотрим технические особенности устройств и разберем критерии выбора усилителя для домашнего использования.
Содержание статьи:
Если телевизор работает не от кабеля или спутниковой тарелки, значит, он ловит сигнал с помощью обычной антенны – комнатной или уличной. Процесс передачи происходит следующим образом: на определенном расстоянии друг от друга установлены вышки, ретранслирующие передачи.
Бытовые приемники – телевизоры – с помощью антенны ловят сигналы и преобразуют их в видео, сопровождающееся звуком.
Хороший сигнал создается в условиях прямой видимости. Если на его пути встречаются преграды в виде, например, железобетонных конструкций, то качество изображения и звука резко падает
Чтобы стабилизировать и улучшить ТВ-сигнал, и применяют усилитель для домашней телевизионной антенны. Его значимость возрастает там, где на крыше не установлен общий мощный приемник, то есть за городом. Устройство помогает добиться максимальной четкой картинки на экране и чистоты звука благодаря тому, что снижает помехи.
Некоторые антенны справляются с передачей сигнала самостоятельно, без подключения дополнительных приборов.
Поэтому перед покупкой изучите технические характеристики антенны и убедитесь, что ее возможности ограничены, и настроить ее на получение качественного изображения и звука не представляется возможным без подключения специального устройства.
Усилители для телевизоров просты в устройстве и могут иметь различную конструкцию. Некоторые состоят из пары плат, на которых реализована схема для снижения шума. Один из контуров выполняет функцию высокочастотного фильтра, второй оснащен конденсатором для регулировки частот.
Чтобы выставить необходимый режим, используются резисторы. Частота регулируется в двух диапазонах: в первом – около 48,5 МГц, во втором – 160 МГц
Благодаря регулировке можно достичь максимального усиления сигнала в 4,7 дБ при рабочей частоте 400 МГц.
Некоторые виды усилителей предназначены для питания от источника 12 В, то есть могут подключаться к аккумулятору автомобиля. Для достижения стабильности применяют стабилизатор, в схему которого входит электролит и диодный мост.
Ряд устройств присоединяются коаксиальным кабелем, но с применением дросселя. К телевизору они подключаются через конденсатор.
Рассмотрим на примере одной из схем трансформаторного усилителя, как работает устройство. Питание модуля организовано по сигнальному кабелю.
Антенна подключается напрямую к обмотке трансформатора. Усилительный элемент VT1 согласован с общим эмиттером. Обратная связь осуществляется элементами C1, R3, L1
C1 – конденсатор, соединяющий участок обратной связи с питанием и работающий с низкими частотами. R3 – резистор, определяющий стабильную работу усилителя в различных частотных диапазонах. L1 – индуктивность, выравнивающая амплитуду частот.
Обратная связь потоку организована контуром C3, R4, которые совместно с R1 и R2 включают каскадный режим работы. C2 – конденсатор, обеспечивающий подключение трансформатора.
Сигнал от антенны поступает в согласующий трансформатор, затем передается через транзистор, усиливается и стабилизируется в эмиттере. Затем происходит частотная коррекция на второй ступени каскадных транзисторов, после чего сигнал поступает в телевизор.
Если в доме используется несколько телевизоров, то для подключения кабеля и усилителя сигнала применяют разветвитель на 3-6 разъемов
Таким образом, благодаря телевизионному усилителю повышается чувствительность, ограниченная шумами, а также компенсируются потери принимаемого сигнала в коаксиальном кабеле.
Деление устройств на категории чаще всего производится по двум параметрам: месту монтажа и частотному диапазону. Это относится как к конкретно антенным усилителям, так и к смежным аналогам – телевизионным и спутниковым.
По частотному диапазону выделяют три вида:
Диапазонный прибор усиливает сигнал только в определенном, заданном диапазоне частот – метровом или дециметровом. Одна из его функций – снижать шум, появляющийся при увеличении длины кабеля.
Многодиапазонные устройства работают с одинаковой эффективностью в различных частотных диапазонах, также могут принимать сигналы с нескольких источников.
Широкополосный усилитель работает в метровых и дециметровых диапазонах, используется для цифрового телевидения.
Образец широкополосного устройства – модель GAL AMP-101. Подключение осуществляется через коаксиальный кабель и сепаратор. Коэффициент усиления – 20 дБ
По месту установки все устройства делятся на внешние (мачтовые) и внутренние. Внешние монтируют в месте установки телевизионной антенны – на шесте или мачте, закрепленной на балконе или крыше. Они отличаются прочной защитой.
Внутренние усилители располагают поблизости от приемника. Их минус – потери, связанные с длиной кабеля.
Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки.
Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.
Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.
Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения
Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.
По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.
Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.
При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает
Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.
Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.
Параметр измеряется в дБ и имеет средние величины:
Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.
Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.
Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели
Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.
Если вышка находится в прямой видимости, усилитель не нужен.
Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети.
Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.
Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой
Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.
Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.
Некоторые усилителя востребованы благодаря простому устройству, невысокой стоимости и легкому монтажу. При необходимости приборы можно самостоятельно установить, заменить или отремонтировать.
Галерея изображений
Фото из
Приобретая устройства для наружного применения позаботьтесь об их герметичности. Подмечено, что внешние приборы приходится менять примерно раз в 2 года, несмотря на их защиту, поэтому, если есть возможность установить усилитель под крышей, воспользуйтесь ею.
Главное о популярных усилителях:
Обзор универсальных широкополосных устройств:
Если на экране телевизора изображение «снежит» или вовсе рассыпается на пиксели, рекомендуем улучшить качество приема сигнала с помощью усилителя домашней тв-антенны. Трудностей с самостоятельным подключением обычно не возникает, если точно следовать советам изготовителя и учитывать характеристики антенны и прибора.

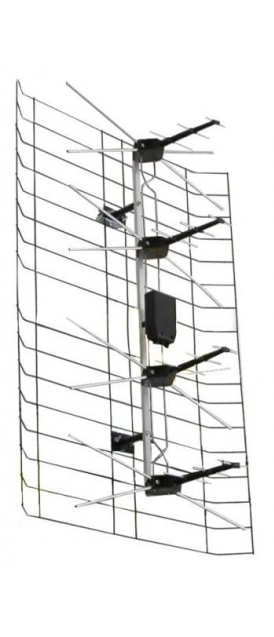

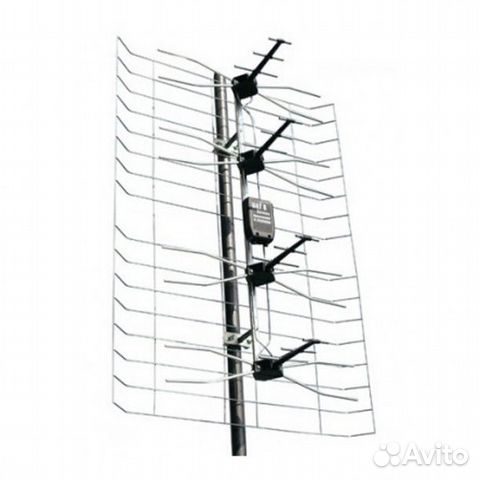

Антенна с усилителем типа “Решётка” и цифровое телевидение – это совместимо?
Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать “полячку” без усилителя? Всё это и другие вопросы в данной статье.
Здравствуйте, уважаемые посетители! Автор сайта Blogvp.ru приветствует Вас!

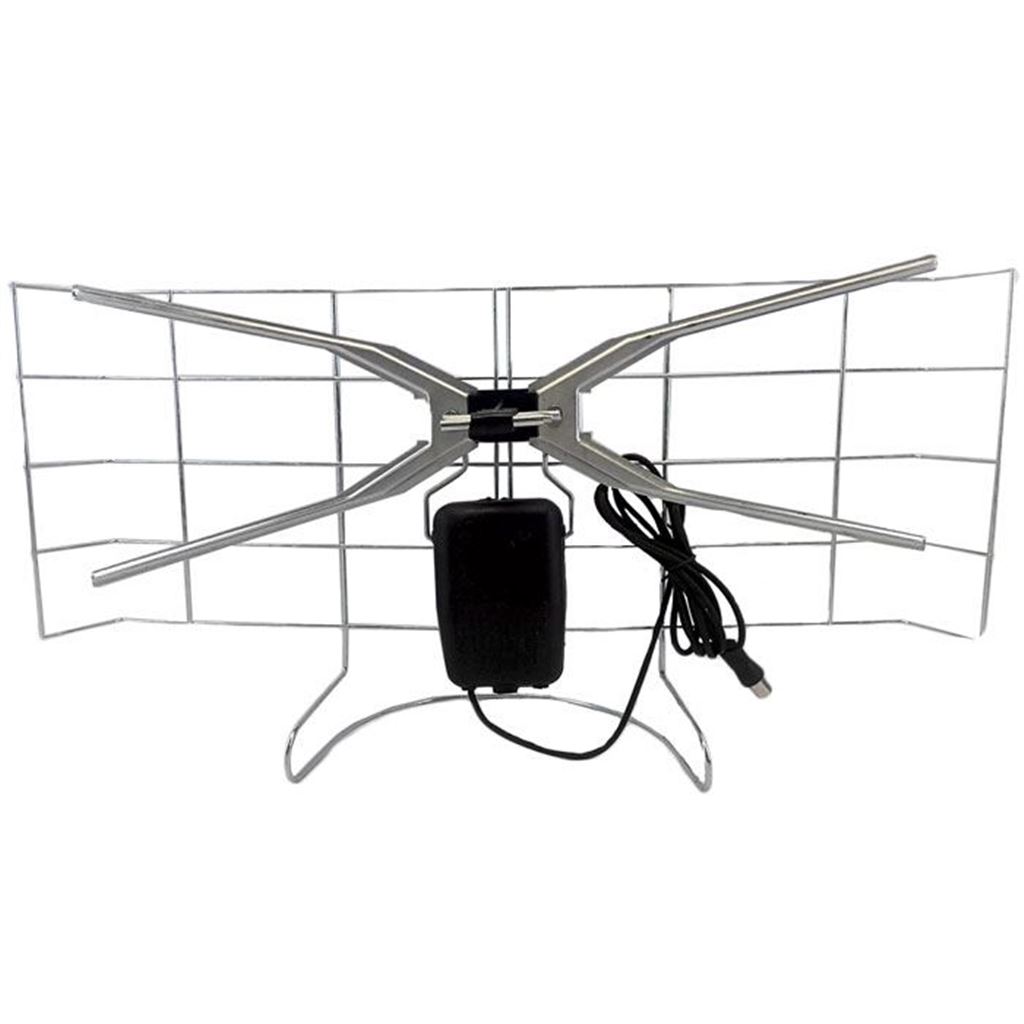

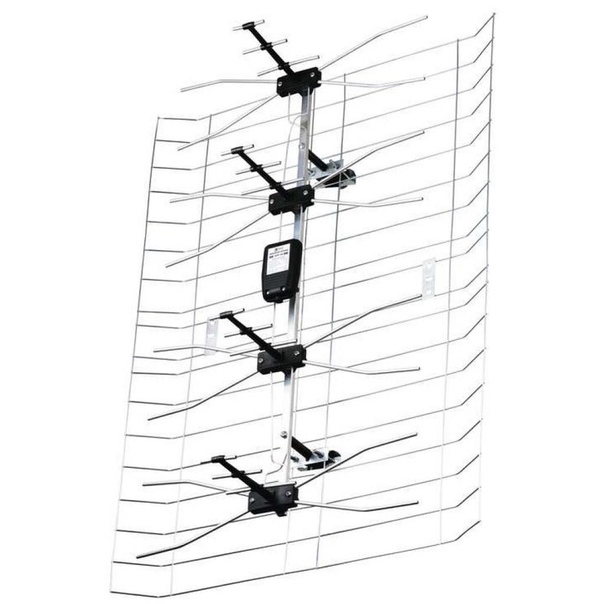

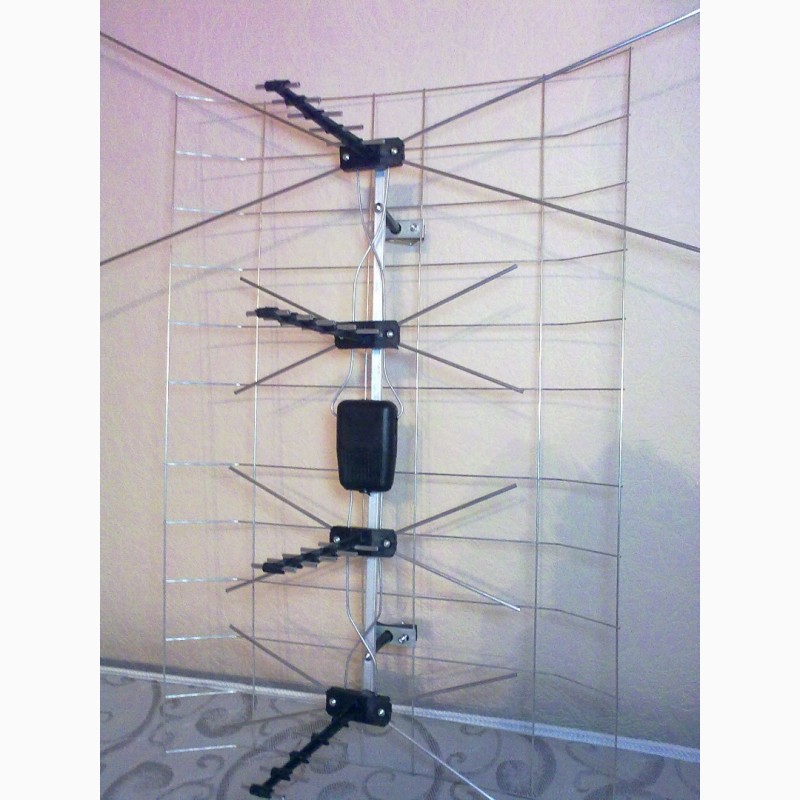

Не секрет, что антенна “Польская решётка” завоевала широкую популярность среди пользователей. Она уже долгое время служит народу и нередко мучает своих пользователей. Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.
Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения.
Быстрая навигация по статье
Годится ли антенна “Решётка” она же”Полячка” для приёма DVB-T2?
Польская антенна является широкополосной, т.е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.
Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.
Об этих переделках и не только, пойдет речь в данной статье.
Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.
По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:
Всё это как раз те случаи когда потребуются некоторые переделки.
В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора “полячки” часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!
Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов. Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер – просмотр ЦТВ не возможен!
Как ни странно, но в этом нет ничего хорошего, к тому же на ряду с полезными, усиливаются и паразитные частоты, так называемые помехи, которые тоже сильно мешают.
Поскольку частой причиной является переусиление сигнала, то напрашивается вывод – усиление нужно уменьшить!
Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.
Будет неплохо в момент “экспериментов” с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку “Info” (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.
Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.
Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.
Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому, обычный штекер!
Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.
Для этого:
В разных приставках эта возможность может называться по разному, но имеется у всех моделей.
Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.
Для этого:
Можно попробовать питание усилителя убрать вообще.
Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.
Это были способы переделки “Польской антенны” для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.
На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.
Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.
Кроме того, сразу снимаются самые проблемные места антенны решётки – усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую – делал неоднократно! Проверено! Работает!
Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.
Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.
Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.
P.S. Уже готова статья о том как из усилителя сделать плату согласования.
Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!
Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.
Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма цифрового но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.
Вот типичный пример неправильной установки усилителя.Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны – снизу, под усилителем.
Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.
А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.Перевёрнутый контактами к петлям усилитель.Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.
Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.
Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.
Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора – вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.
Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.
Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.
Неаккуратное соединение кабеля одна из причин неработоспособности антенны.А вот пример качественного соединения и правильной установки усилителя.Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель.
P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.
А со жгутом поступаем так.
Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает “Дайте мне самый мощный усилитель” говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.
Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.
Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.
Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.
Помочь в выборе может таблица параметров где указанны также примерные расстояния удалённости от телецентра на которых рекомендуется применение конкретного усилителя.
Хорошо использовать регулируемый блок питания, он позволяет уменьшать напряжения питания усилителя, и тем самым “придушить” избыточное усиление.
Вам доводилось когда нибудь видеть телевизор пострадавший от грозы? Мне много раз!
Конечно повреждения бывают разными, но в одном случае в шасси телевизора была просто прожжённая дыра диаметром примерно 15 см. Но это скорее единичный случай. Тем не менее грозы доставляют не мало хлопот. Выбивают оборудование, усилители на антеннах. Можно ли как то минимизировать ущерб или избежать этого?
Можно! Если придерживаться некоторых правил.
Есть ряд усилителей с встроенной грозозащитой, конечно от прямого попадания она не спасёт, но такие усилители практически не выходят из строя от статики. Опознать их можно по очевидному признаку. Смотрим фото.
У такого усилителя стоят два стеклянных диода, те что обведены жёлтым.
Это не обязательно усилитель с номером SWA-1, это может быть любой номер, но если в нём стоят такие два элемента, то это вариант исполнения с грозозащитой. К сожалению попадаться такие стали не часто.
Есть также возможность защитить от разрядов и свою аппаратуру, для этого нужно в разрыв кабеля приходящего от антенны или тарелки вставить специальный узел, который так и называется “Грозозащита”
Он может быть от разных производителей, различаться по внешнему виду, но цель его одна: Защитить аппаратуру от разрядов приходящих через антенный кабель.
Это может быть вот такой бочонок, который с помощью F разъёмов вставляется в цепь кабеля, между антенной и телевизором или приставкой ресивером. В случае чего выйдет из строя он, но не аппаратура, что значительно дешевле.
Конечно стопроцентной защиты он не обеспечит, хотябы потому что разряд может прилететь и через сетевой провод. Но по цепи антенны некоторую защиту даёт.
Если уж хотите полностью себя обезопасить, то в случае грозы которая рядом, отключайте всю аппаратуру из розетки, отключить просто кнопкой или с пульта, не спасёт. И вынимайте из гнезда антенный кабель.
Тоже можно сделать и с компьютером, отключить от сети и отсоединить тот провод по которому приходит всезнающий интернет.
Далее…. берёте любимую книгу, наливаете чашечку чая и… наслаждаетесь!
Ну вот, на этой романтической ноте, пожалуй и закончу свой эпос про польскую антенну.
Нашли полезной эту статью! Поделитесь пожалуйста с друзьями, нажав на кнопки соцсетей.
Вам это совсем не сложно, а для развития сайта будет полезно. Спасибо!
Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.
Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.
Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.
Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.
Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.
В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.
Как сделать самодельную антенну без проведения сложных
Антенны в наши дни повсюду, большинство основных технологий, таких как смартфоны, безопасность и устройства IoT, используют антенны для связи между ними, и поэтому RF становится одним из самых интересных и надежных уголков инженерии и дизайна. Итак, моя цель сегодня — дать читателям некоторые основные идеи о , что такое антенна, как она работает и как построить антенну на 2,4 ГГц.
Прежде чем мы начнем, позвольте мне сказать вам, что я не эксперт по радиочастотам, но у меня есть некоторый многолетний опыт, чтобы рассказать вам некоторые основы, которые помогут вам начать работу с вашим проектом.
Хотя предметом этой статьи является антенна на печатной плате для 2,4 ГГц, некоторая базовая справочная информация об антеннах будет очень полезна для новичков, если вы профессионал и если вы собираетесь просто узнать об антенне на печатной плате, вы можете пропустить это. часть.
Чтобы лучше понять антенны, нужно сделать быстрый обзор схем согласования импеданса и резонанса. Доказано, что для передачи максимальной мощности импеданс источника должен быть точно равен импедансу нагрузки.
Антенна — это конструкция, состоящая из металлических предметов, часто из проволоки или группы проводов, используемых для преобразования высокочастотного тока в электромагнитные волны и наоборот. В общем, можно сказать, что это особый тип преобразователя, который преобразует высокочастотные токи в электромагнитные волны.
Антенна должна иметь способность согласовываться с линией передачи и нагрузкой. , в зависимости от частоты, длины провода и материала диэлектрика, провод действует как линия передачи с согласованием импеданса, мы обсудим это более подробно позже в статье. .
Антенна должна действовать как резонансный контур, т.е. она должна иметь способность передавать энергию от электростатической к электромагнитной, если согласование импеданса правильное, энергия начнет передачу и будет излучаться в атмосферу таким же образом, как и трансформатор преобразует энергию из первичной во вторичную.
Приведенное выше обсуждение является чрезмерным упрощением процесса, который встречается при передаче RF, но вы можете рассматривать его как основу для дальнейшего обсуждения
В антенне длина волны, частота и длина антенны зависят друг от друга. Я объясню эти три параметра на простом примере.6 = 6 м Где, C — скорость света. Для четвертьволновой антенны это становится фиксированным λ / 4.
Приведенный выше базовый пример должен показать вам, как можно рассчитать длину волны для определенной частоты
Итак, если вы сделаете тот же расчет для 2,45 ГГц, мы получим длину антенны 23 мм.
Теперь об основных из них, мы можем переключить наше внимание на главную достопримечательность блога, а именно дизайн антенны на печатной плате.
Прежде чем продолжить, позвольте мне сказать вам, что я не собираюсь подробно объяснять все подробности о каждом аспекте антенны на печатной плате, потому что у меня нет уровня знаний, инструментов и измерений, необходимых для такого рода детальное объяснение.
Вместо этого я собираюсь обсудить некоторые из основных концепций, передовых методов и вещей, о которых следует помнить. С учетом сказанного давайте спроектируем его!
Ранее мы решили, что будем использовать четвертьволновую антенну для этого проекта, поэтому, в зависимости от требований, есть только два основных типа антенн, которые доминируют над всеми остальными, а именно:
И мы собираемся использовать перевернутую F-антенну с меандром.На данный момент этот проект становится очень длинным, поэтому, чтобы немного сократить его, я не собираюсь объяснять, почему я собираюсь использовать перевернутую F-антенну с меандровой линией, если вы хотите узнать больше об этих двух типах антенн, вы можете ознакомиться с этой статьей о дизайне печатной платы с извилистой линией и перемычкой .
Перед тем, как мы начнем расчет, нам нужно настроить некоторые параметры.
Сначала мы должны выбрать подложку и рабочую частоту, затем мы должны рассчитать соответствующую длину и ширину подложки, и, наконец, мы рассчитаем длину и ширину следа.
Чтобы объяснить конструкцию антенны, мы предполагаем, что печатная плата сделана из материала FR4, имеющего относительную проницаемость 4,4. Этот параметр очень важен, как мы увидим позже в расчетах.
Высоту подложки можно рассчитать, используя,
где,
hs = Высота основания,
F = частота в ГГц,
C = скорость света в м / с,
Σr = диэлектрическая проницаемость подложки.
Ширину следа можно определить с помощью
Длину следа можно определить с помощью
Где,
Σff = эффективная диэлектрическая проницаемость
Σff = (Σr + 1/2) + (Σr-1/2) (1 / (√1 + 12hs / (wₚ))) (4) ΔL = Физическая длина
Длина подложки равна,
Ls = Lp + 6hs
Ширина подложки определяется по,
ws = wp + 6 hs (7)
Отношение ширины микрополоски к глубине определяется как,
Где,
d = Ширина следа,
w = Ширина подложки
A = Эффективная площадь.
Хватит! С помощью расчетов давайте спроектируем ВЧ-плату 2,45 ГГц на базе ESP8285 , чтобы показать, насколько это просто и насколько сложно разработать плату и встроенный ВЧ-модуль.
Здесь мы разрабатываем антенну 2,4 ГГц для платы ESP8255 Mini, поэтому ниже представлена ее принципиальная схема. Мы также построим полную печатную плату по этой принципиальной схеме в следующей статье.
Чтобы разработать правильную схему, подобную этой, мы собираемся использовать руководство по проектированию ESP8285, предоставленное espressif , но также, когда я поискал в Google руководство по проектированию оборудования для ESP8285, я столкнулся со следующим сообщением:
Итак, я сразу же загрузил руководство по проектированию оборудования для ESP8266 и в этой документации я смог найти полное руководство по проектированию оборудования.
В Руководстве по проектированию аппаратного обеспечения есть несколько ключевых требований к конструкции, на которые я хочу указать: аналоговый источник питания и цифровой источник питания для ESP. Оба комплекта поставки будут подробно описаны позже, когда мы будем проектировать полную печатную плату для платы ESP8285, здесь мы сосредоточимся только на разработке антенны
.
Антенная секция сделана так, чтобы ее можно было переключать между антенной печатной платы и штыревой антенной.
Катушки индуктивности L3 и L4 присутствуют только на случай непредвиденных обстоятельств.
На изображении выше показана полностью разложенная доска.
Есть две основные части печатной платы, которые нам необходимо рассмотреть: первая — это антенная часть , вторая — , вторая — это часть Crystal Oscillator . Опять же, мы сосредоточимся только на разделе «Антенны».
Самая сложная часть этого проекта — выкладка антенной секции,
Во-первых, нам нужно разместить все необходимые разъемы и разъемы,
Далее нам нужно разместить антенну U.Разъем FL, программный заголовок, переключатель для GPIO0 и микроконтроллер, я только что сделал это, как вы можете видеть на изображении выше.
Затем проложите трассу антенны, для этого я собираюсь использовать инструмент Polygon tool в Eagle PCB .
Прежде чем прокладывать трассу, следует помнить одну ключевую вещь: импеданс трассы должен составлять 50 Ом, потому что она действует как высокочастотная линия передачи, и эти 50 Ом сильно зависят от материала диэлектрика и толщины платы.Итак, нам нужно сначала рассчитать это, чтобы построить соответствующую трассу.
Для этого мы собираемся использовать веб-инструмент под названием Mantaro .
Для расчета ширины следа выставьте все необходимые параметры, все эти параметры вы можете найти на сайте производителя
Первый — это ширина дорожки, которую я ввел вручную, она составляет 70 мил.
Вторая — толщина следа, ее 1 унция или 1.4 мил.
Третий — толщина диэлектрика, то есть толщина платы, равная 39,3701 или 1,6 мм.
и четвертый — относительные диэлектрические постоянные, которые можно найти на веб-сайте производителя, и они варьируются от производителя к производителю.
Теперь, если я нажму кнопку «Рассчитать», я точно получу сопротивление 50 Ом.
Примечание! Импеданс в основном зависит от ширины дорожки (w) и толщины диэлектрика (h).
Итак, окончательная разводка выглядит как на изображении выше, теперь это просто вопрос изготовления, программирования и тестирования платы.
Надеюсь, вам понравилась эта статья и вы узнали из нее что-то новое. Если у вас есть сомнения, вы можете задать вопрос в комментариях ниже или воспользоваться нашим форумом для подробного обсуждения.
Если вы используете любительское радио, вы определенно знаете ценность лучшей антенны для любительского радио. Без антенны вы не смогли бы передавать и принимать сигнал.
Мы настоятельно рекомендуем либо любительскую магнитную антенну Tram 1185, либо магнитную мобильную антенну.
Мы выберем для вас 10 лучших любительских антенн из следующих обзоров продуктов.
Антенна Top Ham — Сравнение
Tram 1185 — это высококачественная антенна для радиолюбителей с поддержкой диапазонов в двух разных диапазонах. Он поставляется с магнитом, который можно прикрепить к металлическим поверхностям для очень простого монтажа.
Магнит очень сильный. Пользователи обнаружили, что магнит антенны очень прочный и остается на месте. Поэтому нет необходимости в дополнительной настройке.
Эта антенна поддерживает считывание радиоволн с разными частотными диапазонами. Он может поддерживать стандартные радиочастоты, очень высокочастотные (VHF) волны в диапазоне 144–148 МГц и даже сверхвысокие частоты (UHF) в диапазоне 430–450 МГц. Это позволяет ему поддерживать радиоволны некоторых очень нишевых частот и обнаруживать радиоволны с больших расстояний.
На самом деле это двухдиапазонная антенна. Он может предоставить радиолюбителям гораздо более широкий диапазон частот, что является преимуществом по сравнению с однодиапазонными антеннами.
Основные характеристики :
Магнитная антенна Workman — еще одна двухполосная радиоантенна для любительских радиосистем. Он может передавать сигналы в двух диапазонах; между 144–148 МГц и 430–470 МГц. Очень желателен дополнительный диапазон для дополнительного обнаружения.
Он поставляется с креплением для магнита антенны, поэтому его можно легко разместить на ровной поверхности.
К основанию антенны прикреплен кабель длиной двенадцать футов. Это позволит установить антенну на достаточном расстоянии от радиоприемника.
Имеет разъем PL-259, совместимый с большинством радиосистем. Эта антенна имеет длину всего 70 см, что, вероятно, удовлетворит потребности многих пользователей.
Основные характеристики :
Двухдиапазонная мобильная любительская радиоантенна VFAN оснащена трехдюймовым магнитом «Strong Rare Earth», что позволяет легко установить ее на автомобиле для обеспечения устойчивости.
Антенна изготовлена из нержавеющей стали.Он водонепроницаем и морозоустойчив, поэтому хорошо работает даже в неблагоприятных погодных условиях.
В этой лучшей мобильной радиолюбительской антенне используется общий разъем PL-259, поэтому она должна подходить для вашей конкретной радиосистемы. Важно выделить разъем.
Двухдиапазонная конструкция антенны VFAN позволяет передавать два разных диапазона частот. Это увеличивает вероятность получения сигналов.
Основные характеристики :
Двухдиапазонная мобильная антенна Eightwood позволяет получить доступ к двум диапазонам частот. Это включает в себя диапазон очень высоких частот от 136 до 174 МГц и диапазон сверхвысоких частот, который оценивается в диапазоне от 400 до 470 МГц.
К этой антенне прилагается длинный (16,4 фута) удлинительный кабель. Это важно, если вы хотите разместить антенну на достаточном расстоянии от радио.
И удлинительный кабель, и антенна имеют разъем PL-259. Разъем универсален для радиоустройств.
Магнитное основание антенны хорошо прилипает к металлическим поверхностям. Благодаря длинному кабелю его можно установить в любом месте дома.
Основные характеристики :
NA-771 — это немного другая антенна для любительских радиоприемников, потому что обычно она устанавливается поверх радиоприемников. Поэтому у него немного другой тип разъема. У него есть штекерный разъем SMA, который требует наличия SMA-штекера на радио.
Для защиты разъема SMA антенны эта конкретная модель имеет антенную крышку. Он защищает антенну как от элементов окружающей среды, так и от физических угроз.
Обладая двойной полосой покрытия двух диапазонов с максимальными частотами 144–430 МГц, он позволяет передавать в широком диапазоне частот. Он имеет одинаковую поддержку частот VHF и UHF, что справедливо для большинства любительских антенн из этого списка.
Гарантия на антенну составляет один год, поэтому при обнаружении дефектов ее можно обменять на новую.
Эта любительская радиоантенна имеет длину всего 15 с половиной дюймов, что делает ее отличным выбором для раций и портативных радиосистем.
Основные характеристики :
Суперантенна MPIC с очень запоминающимся названием покрывает все диапазоны высоких и очень высоких частот, от 7-30 МГц до 30-300 МГц.
Благодаря небольшому размеру это одна из самых популярных портативных антенн для любительских радио. Он может легко носить его с собой, зная, что вы можете транслировать и принимать большинство частот в диапазоне МГц.
Он имеет катушку с супер-слайдером, которая позволяет настраивать сигнал в соответствии с вашими потребностями.У него есть регулируемые настройки, которые недоступны на большинстве антенн.
Поставляется с удлинителями, если вы хотите увеличить длину антенны, установленной на вашем радио.
Поскольку это одиночная радиолюбительская антенна, вам может потребоваться купить для нее крепление, если только радиостанция не может подключать ее косвенно. Это невозможно для большинства радиолюбителей.
Основные характеристики :
Эта антенна для любительского радио имеет двухдиапазонную поддержку как очень высоких, так и сверхвысоких частот.Nagoya NMO-72 поддерживает радиовещание на частотах 145 и 440 МГц.
Для данной антенны настройка не требуется, и механизмы настройки отсутствуют
В креплении антенны используется разъем NMO, который встречается нечасто, но лучше, чем многие старые механизмы.
Это немного более длинная (19 дюймов) любительская антенна. Он способен усиливать более слабые частоты и работает лучше, чем антенны меньшего размера.
Крепление из прочной латуни и матовое покрытие.Он построен очень прочно и нелегко сломается. Он легко удалится или упадет с небольшого расстояния. Если вы ищете хорошую домашнюю антенну для любительского радио, эта — идеальный выбор.
Основные характеристики :
Обладая мощностью до 5000 Вт, Solarcon I-Max 2000 может выдерживать сильные удары током. Отлично подходит для монтажа на крышу.
Эта вертикальная любительская антенна состоит из трех отдельных секций, которые легко собрать должным образом. Он может усиливать входящие сигналы до 5,1 дБл. Поскольку его длина составляет 24 дюйма, это отличный усилитель.
Эта вертикальная антенна для любительского радио изготовлена из стекловолокна, обеспечивающего отличную изоляцию.Это позволяет ему поглощать значительное напряжение и мощность. Антенна усилена прочной монтажной пластиной, что позволяет ей выдерживать сильный ветер. Эта антенна очень хороша для использования с радиолюбителями с 10-метровым диапазоном.
Основные характеристики :
Радиолюбительская антенна Survival — маленькая и очень портативная. Его легко завернуть в круг, чтобы носить с собой. Это делает ее идеальной дорожной антенной.
Антенна изготовлена из латунной проволоки, усиленной фитингами из нержавеющей стали для дополнительной прочности. Маленькие антенны определенно нуждаются в дополнительной защите.Он также защищен от непогоды, чтобы защитить его от непогоды.
У кабеля есть шнур длиной 28 футов. Это позволяет установить его на значительном удалении от магнитолы.
Эта антенна готова к использованию прямо из коробки, поэтому нет необходимости тратить время на настройку. Это хорошая и доступная антенна для портативных радиолюбителей.
Основные характеристики :
Многодиапазонная любительская антенна Hustler HF HF с несколькими приспособлениями обеспечит покрытие до пяти различных диапазонов частот для передачи и приема.
Сама антенна имеет высоту 25 футов, что делает ее идеальным размером для увеличения усиления.
Диапазон ограничен высокочастотной передачей. Однако это диапазон частот, который сможет обнаружить большинство радиопередатчиков.
Конструкция антенны позволяет устанавливать ее на земле, не требуя отдельного крепления. Вам просто понадобится отдельный кабель, чтобы подключить его к радио, которое вы используете.
Разъем, используемый в антенне, совместим с различными типами кабелей, поэтому это не должно быть проблемой.
Антенная свеча до 1500 Вт электроэнергии.В целом, это отличная вертикальная любительская антенна.
Основные характеристики :
Проверьте следующие характеристики перед покупкой лучшей антенны для любительского радио
Важно знать, какое количество диапазонов может поддерживать антенна любительского радио. Чем больше полос, тем лучше. Однако наличие большего количества лент увеличит ваши расходы. Большинству радиолюбителей рекомендуется использовать двухдиапазонные антенны. Двухдиапазонные любительские антенны охватывают широкий диапазон частот, от очень высокого до сверхвысокого диапазона.
Более высокие частоты при передаче обычно приводят к большему охвату диапазона из-за меньшей длины волны. Следовательно, UHF — это функция, которую вы захотите заказать, чтобы дать вашим трансляциям дополнительный охват.
Вам также следует попытаться определить степень усиления, которую вы хотите получить от вашей антенны. Радиолюбительские антенны с высоким коэффициентом усиления могут помочь вам повысить мощность передаваемых сигналов. Если трудно передать ваш сигнал с достаточной мощностью, например ретранслятор сигнала, вам следует обратить внимание на рейтинг усиления сигнала.
Чем длиннее антенна, тем больше у нее мощности для усиления сигнала. Если вы хотите использовать антенну в качестве ретранслятора, вам понадобится более высокая антенна.
Длина кабеля, соединяющего антенну с радиоприемником, будет зависеть от расположения
Отличные новости !!! Вы попали в нужное место для телевизионной антенны с усилителем.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая телевизионная антенна с усилителем вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели телевизионную антенну с усилителем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в телевизионной антенне с усилителем и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести телевизионную антенну с усилителем по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Пассивная рамочная антеннаМоя доморощенная версия антенны NCPL.
Недавно я опубликовал пошаговое руководство по созданию антенны с пассивным шумоподавлением (NCPL) . Видно, что этот проект антенны действительно нашел отклик у читателей ! [Видите, что я там делал? Если да, то приношу свои извинения!]
Я думаю, что этот проект пассивной рамочной антенны был настолько привлекательным, потому что (1.) большинство из нас во всем мире укрываются дома из-за пандемии Covid-19 и (2.) этот проект прост, и у вас, вероятно, есть все компоненты в вашем сарае для инструментов или в ящике для мусора в этот самый момент.
Номер, который вы написали, чтобы рассказать мне о ваших конструкциях антенн, и некоторые из вас согласились позволить мне поделиться своими проектами с сообществом SWLing Post .
Ниже вы найдете три прекрасных самодельных примера антенны NCPL — все они были сделаны с использованием того, что было у этих прекрасных радиолюбителей:
Антенна Джерома NCPL
Джером пишет:
Привет Томас,
Ну, я принял вызов и построил антенну NCPL, очень близкую к вашим инструкциям.
К сожалению, коаксиальный кабель, который у меня был, использовался (с алюминиевым экраном, и слишком поздно в проекте я обнаружил, что припой не подходит. Мое решение состояло в том, чтобы перерезать соединитель коаксиального кабеля (см. Прилагаемые фотографии), где — обычно — центр провода соединяются / удерживаются пластмассовой центральной частью и резьбовыми соединениями.
Оплетка / экран для двух битов коаксиального кабеля зажимается / сжимается внешней металлической деталью. Мои усилия по каннибализации включали удаление пластиковой центральной насадки, которая соединяет две центральные жилы, и сохранение только внешнего металлического компонента, который я использовал (после полного прорезания коаксиального кабеля) для зажима двух секций металлической оплетки, в то время как две центральные медные биты были далеко. достаточно отдельно, чтобы я припаял выводы ферритового балуна.
Конечно, я не мог сделать то же самое в верхней части контура, где необходимо поменять местами внутренние и внешние проводники. Я припаял довольно толстый медный провод (возможно, диаметром 2 мм) к каждому центральному сердечнику, вставил центральный сердечник в противоположный коаксиальный кабель и плотно намотал медный провод толщиной 2 мм вокруг каждого конца коаксиального кабеля.
После того, как все было заклеено, он выглядит не хуже, чем ваш, и действительно РАБОТАЕТ! [см. фото выше]
Здесь, в Оз, мне не удалось найти идентичный феррит, но я думаю, что он довольно близок.Лучшая производительность для меня — на частоте 11 МГц, где сигнал Radio New Zealand на 11725 заметно лучше при использовании петли, чем внутренний хлыст на моем Tecsun PL-880. Остальные полосы не столь значительны, но уровень шума на определенно на ниже.
Как ты говоришь, Джером, когда все упаковано, все выглядит великолепно! Конечно, смесь материалов, которые у вас были под рукой, не была идеальной (алюминиевая защита и т. Д.), Но вы нашли способ заставить ее работать за счет ресурсов, которые были у вас дома. И мне нравится, что ваш уровень RFI снизился! Спасибо, что поделился!
Уважаемый Томас,
Я Джузеппе Морле (IZ0GZW) из Формии, центральная Италия, на берегу Тирренского моря.
Я хотел построить вашу петлю шумоподавления, которую можно увидеть на SWLing Post…
, кажется, хорошо работает, особенно с 40 метров. наверх…
диаметр 50см.
Скоро сделаю другие тесты.
Первоначальный тест можно посмотреть на моем канале YouTube по этой ссылке:
Спасибо за прекрасную идею и привет из Италии.
73. Джузеппе IZ0GZW
Спасибо, Джузеппе! Какой изумительный вид открывается с балкона! Я очень впечатлен, что ваш PL-660 может так хорошо использовать преимущества этой конструкции.Ждем и других ваших тестов! Grazie mille!
Привет Томас,
Моя идея заключалась в том, чтобы использовать обруч для фитнеса диаметром 75 см, купленный на eBay. Я удалил яркую полоску, чтобы открыть пластиковый обруч, который был соединен в одном месте с пластиковой вставкой.
Я обмотал весь обруч покрытой оловом лентой из медной фольги с проводящей липкой основой, но для уверенности я спаял все перекрывающиеся швы. Я просверлил два отверстия друг напротив друга для верхнего соединения фольги и нижнего выхода на балун.
Надеюсь, эти три изображения будут полезны, я сделал дизайн в 4 поворота на веб-сайте Airspys, и он действительно хорошо работает с моим RSPdx.
73
Джон
Спасибо, Джон.
