Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.
Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.
В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.
Для подключения к эфирному цифровому телевидению вам понадобится:
Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.
Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.
Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:
Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:
Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.
Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:
Своими руками можно легко смастерить антенну из картонной коробки:
У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.
Настройка комнатной антенны заключается главным образом в правильной её установке:
И напоследок инструкция, как подключить кабель к разъёму телевизора:
Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.
Автор: Лев Барсуков Обновлено: 11 ноября, 2022
Не всегда телевизор показывает качественно телепрограммы со стандартной антенной. Это связано с расположением телеприемника, его ориентацией, высотой квартиры, загроможденностью металлическими конструкциями, накладывающимися отраженными сигналами. Сделать домашнюю антенну своими руками — нормальное побуждение. Это дешевле, чем купить готовую и не привлекает злоумышленников дорогой магазинной поделкой.
Содержание
Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.
Свойства коаксиального кабеля аналогичны медному. Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала.
Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.
Прежде всего нужно определить размер антенны. Длина коаксиала зависит от частоты вещания телевизионного канала и основана на 2 важных параметрах:
Длина волны в кабеле рассчитывается по формуле: L=300/F. Результат длины антенной петли получается в метрах. При цифровом сигнале достаточно изготовить конструкцию более широкополосной.
Цифровое кодирование нечувствительно к помехам, но при загрязненном эфире рассогласование сигнала может привести к нечеткости в картинке. Изображение может зависнуть или рассыпаться.
Для уменьшения вредного влияния помех позади антенны сооружается рефлектор — отражатель сигналов. Подойдут любые металлические или фольгизированные поверхности — металлические листы, упаковка, фольга и прочие. Внешние антенны рекомендуется покрывать краской, а все соединения пропаивать — это уменьшает коррозию и снижает окисление проводников. Для создания узконаправленной антенны рефлектор изготавливают в виде параболы. При слабом уровне сигнала это помогает.

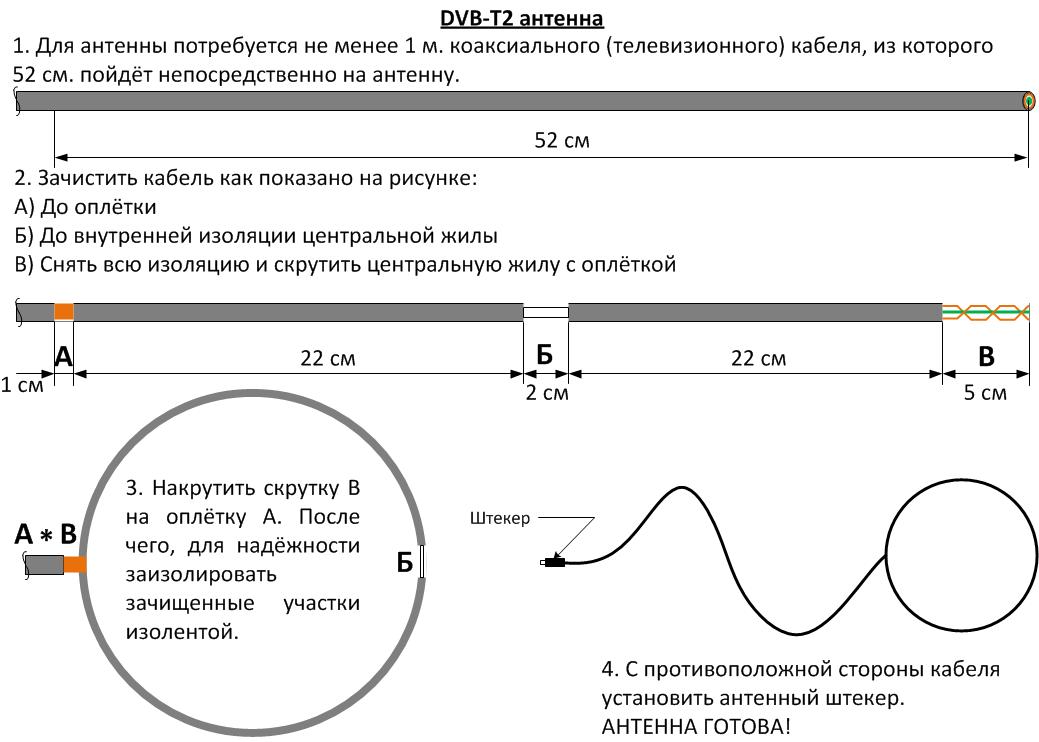

Мощная антенна для телевизора сооружается из 50 см обычного кабеля РК-75. Оплетка может состоять из фольги или металлической сетки. Одним зачищенным концом кабель подключается к телевизору через коннектор в гнездо для ТВ. Другой конец — для создания антенны.
Уберите обмотку с края, освободите экран кабеля. Жилы экрана скрутите в отдельный пучок. Центральную жилу отделите.
Вторым этапом отмерьте 22 см от подготовленного края и зачистите 2 см внешней изоляции с экраном и оплеткой. При этом изоляция центральной жилы остается без повреждений.
Третьим этапом изготовления является прорезание внешнего слоя изоляции до фольги опять через 22 см.
После этого закручиваем кабель в кольцо, соединяя первый подготовленный конец с последним. Теперь у вас мощная антенна, сделанная полностью самостоятельно и практически из мусора.
После подключения запускаем настройку каналов. Лучшим местом расположения прибора будет пространство за окном, а направление – в сторону телевышки. Рядом расположенные здания могут заглушать или искажать сигнал, поэтому придется поэкспериментировать с направлением и местом расположения.
Понадобятся пластины из алюминия, сетка для рефлектора от барбекюшницы или штукатурная, болты, гайки, заклепки, кабель от старой антенны со штекером, дрель, отвертка, пассатижи.
Процесс изготовления:
Все это устанавливается на высокой мачте или стене дома.
Антенна «бабочка» — несложная комнатная антенна для телевизора в домашних условиях. Для создания потребуется немного инструментов и материалов:
Этапы изготовления:
Так достаточно просто изготавливается антенна-бабочка для цифрового ТВ.
Домашняя антенна для телевизора своими руками в виде зигзагообразной восьмерки поможет поймать сигнал в самой отдаленной деревне, каких много в нашей большой стране. Для изготовления цифровой антенны наружного типа понадобятся материалы:
Для создания приемного контура формируем из проволоки два ромба со сторонами 45 см каждый. Концы элементов прикрепляем к пластине — скручиваем кольцо из жилы, прикручиваем болтами и пропаиваем.
Подключаем усилитель и вставляем в ТВ-разъем штекер подготовленного кабеля. У нас в руках уже готовый антенный контур. Осталось его поднять над землей повыше и правильно сориентировать. После ориентации и опробования нового приобретения мачта надежно закрепляется в грунте или присоединяется к постройке.
Вместо медной проволоки можно использовать любой токопроводящий материал: металлическую полосу, медные или алюминиевые трубки, уголки. Толщина их должна быть от 1 до 5 мм.
Даже алюминиевые банки из-под кока-колы или пива годятся для изготовления приемно-волнового устройства. Приемное устройство из этих материалов не будет мощным, но несколько каналов поймать удастся, причем не только в дециметровом, но и в метровом диапазоне.
Банки берутся чистые, сухие, с ровными стенками без ребер. Конструкция очень простая: к кабелю припаивается пара банок и размещается на деревянной основе по обе стороны кабеля.
Для лучшего приема сигнала создается несколько линий банок. Оптимально — 3, большее число сложно согласовывать. Для изготовления приготовим материалы:
Правильная подготовка ТВ-кабеля:
Соединяем кабель с банками. К одной банке — центральную жилу, к другой — жгут их экранирующей сетки или фольги. Места соединений пропаиваются.
Прикрепить банки к основе можно по-разному. Подойдет двухсторонний скотч, клеевой пистолет, иной фиксирующий материал. Главное, чтобы банки были одного размера и на одинаковом расстоянии по ширине и высоте. Расстояние, место установки антенны, высота размещения элементов подбирается экспериментальным способом «научного тыка».
Для улучшения качества сигнала используется антенный усилитель. Улучшить качество приема можно созданием конструкции из нескольких щитов с банками. Главное — помнить, что чем больше длина ТВ-кабеля, тем слабее сигнал. Особенно актуально для длинных волн.
Антенна Харченко, по фамилии ее изобретателя, довольно проста. Годится для приема цифрового диапазона. Состоит из 2 вертикальных ромбов из любых токопроводящих материалов.
Размеры рассчитываются, исходя из длины волны. Для приема «цифры» длина волны делится на 4 — это будет длиной левой верхней стороны верхнего ромба. Для широкополосного вещания противоположную сторону ромба изготавливают на 1 см короче. Например, одна сторона 12 см, другая – 11 см.
Проволоку гнем пассатижами или в тисках. Для аналогового сигнала понадобится отражатель, который для «цифры» необязателен.
Из материалов нужны: ТВ-кабель, доска для крепления, изоляция, антенный штекер.
Процесс изготовления:
Антенна готова. Если правильно рассчитаны длины и соблюдены условия подключения, вскоре можно смотреть телепередачи.
Рамочные антенны не так капризны, как дипольные, а изготавливаются практически из любых материалов, имеющихся под рукой. Они ведут себя устойчиво по отношению к различным дестабилизирующим факторам, в отличие от штыревых и дипольных. К их размещению можно подходить не так строго. Антенны при вынесении на высокие мачты могут стать притягательными для молний. Мачты следует оборудовать молниеотводами.
Вам надоело пропускать любимые передачи или смотреть одно и то же снова и снова? Мы составили список из 10 простых идей по созданию телевизионной антенны своими руками, которые сделают ваше время и дни потокового вещания намного приятнее.
Вы, наверное, слышали о возможности создания собственной антенны с поддержкой HDTV для сбора и потоковой передачи цифровых наземных передач.
Это не только звучит как замечательная концепция, но и помогает сэкономить деньги.
Эти недорогие, простые и быстрые в сборке идеи ТВ-антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.
Вы можете выбрать внутреннюю ТВ-антенну или наружную ТВ-антенну, воспользовавшись нашими простыми идеями по созданию HDTV-антенны своими руками.
В то время как наружные антенны известны тем, что улавливают более сильный сигнал, внутренние антенны имеют свои преимущества.
Вам не нужно лезть на крышу, например, чтобы контролировать ориентацию антенны.
Итак, подведем итоги.
Комнатные антенны более удобны в использовании.
В любом случае, выберите для себя множество вариантов антенн HDTV, сделанных своими руками, и вознаградите себя потоковой передачей HD-каналов, чтобы никогда не пропустить свои любимые программы.
Вам надоело платить непомерно высокие счета за кабельное телевидение и ждать, пока ваш кабельный провайдер решит ваши проблемы? Вы сэкономите время и деньги, сделав своими руками современную антенну HDTV из картона и алюминиевой фольги.
Требуется несколько футов картона, режущие материалы, алюминиевая фольга, дрель, винты и шайбы. instructables
Связанные: Как использовать антенну RV TV?
Кто знал, что трубы из ПВХ могут быть такими полезными? Его можно даже использовать как телевизионную антенну своими руками! 11-й канал ОВЧ и 16-й канал УВЧ покрываются этой телевизионной антенной из ПВХ-трубы.
Этот сдвоенный диполь превзойдет по своим характеристикам любой другой кабель, с которым вы когда-либо сталкивались. международный кромвель
Сделайте эту простую ТВ-антенну своими руками, используя медные трубки, трубы из ПВХ и немного основного строительного оборудования.
Самое приятное, что он легко собирается и полностью совместим с цифровым телевидением. инструкции
Если вам надоел низкий уровень сигнала вашей нынешней телевизионной системы.
Эта телевизионная антенна, сделанная своими руками за 20 долларов, обеспечивает наиболее стабильный уровень сигнала.
Итак, все, что вам нужно, это пенопласт и медная лента, чтобы построить это. macgyverisms
Предложение: Как сделать усилитель телевизионной антенны на колесах?
Вот концепция, позволяющая сделать потоковую передачу вашего канала и время просмотра телепередач более приятными за счет добавления более высокого коэффициента HD! Ознакомьтесь с инструкциями по сборке этой антенны HDTV в магазине за 3 доллара.
Несомненно будет иметь огромный успех в домашних условиях! сквоукфокс
Эти самодельные ТВ-антенны в настоящее время завоевывают рынок и обладают рядом преимуществ, в том числе возможностью сэкономить деньги и бесплатно получить лучшие результаты.
Одна из самых приятных особенностей комнатной антенны заключается в том, что вам не нужно взбираться на крышу, чтобы отрегулировать ориентацию! Попробуйте эту простую комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции
Как сделать телевизионную антенну, не заплатив ни копейки? Для этой невероятно потрясающей цифровой телевизионной антенны, сделанной своими руками, вам понадобятся сосновая доска, медная проволока, шурупы с головкой, согласующие трансформаторы, изолента и многофункциональные инструменты.
Leatherman предоставляет подробную пошаговую инструкцию, которая проведет вас через всю процедуру. Кожевник
Что может быть лучше, чем получать БЕСПЛАТНЫЕ HD-каналы для потоковой передачи? Есть способ сделать сеанс потоковой передачи ТВ более приятным.
Более того, дизайн не кажется ужасным.
Не портит внешний вид вашего дома.
Эта инструкция по сборке ТВ-антенны своими руками содержит пошаговое видео, которое поможет вам в этом процессе. awesomejelly
Эта антенна для телевидения высокой четкости не только недорога в производстве, но ее мощность сигнала также гарантированно составляет от 88 до 99 процентов.
Если вы ищете все эти функции в антенне HDTV, то эта антенна — лучший выбор.
Получить список поставок. uhfhdtvantenna
Рекомендовано: Руководство покупателя телевизионной антенны Winegard RV
Вам понадобится папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента, чтобы сделать эту телевизионную антенну своими руками.
Установите и запустите эту антенну для цифрового телевидения своими руками, чтобы смотреть эфирные каналы в формате HD! арульджон
Стоимость кабеля непомерно высока, и это бьет по кошельку! Возможно, вы проигрываете на бесплатном телевидении.
Используйте ненужную проволоку и древесину, чтобы сделать антенну своими руками!
Итак, что вы думаете? Ни одна из этих самодельных телевизионных антенн не казалась более сложной в изготовлении или понимании.
Но это только добавляет к списку причин, чтобы перестать платить за подписку на кабельное телевидение, верно? Зачем тратить больше денег, если можно сделать это самому? Несколько медных проводов, панелей, алюминиевых листов или другого простого оборудования могут творить чудеса.
Итак, друзья, приятного просмотра!
Эфирное телевидение существует уже много лет, и оно встроено прямо в ваш телевизор – вам нужна только антенна. Местные каналы, транслируемые в вашем районе, транслируют спортивные состязания, новости и телепередачи от ABC, CBS, Fox, NBC, PBS и других компаний с превосходным качеством изображения HD. А в ближайшие годы кросс-совместимый стандарт NextGen TV будет способен на еще большее, включая трансляции в формате 4K и по запросу!
Самое приятное во всем этом — цена: практически бесплатно. В отличие от сервисов потокового вещания кабельного или прямого эфира, антенное вещание не требует от вас постоянной оплаты, и если вы живете в районе с приличным приемом OTA в помещении, вы можете получить телевидение менее чем за 20 долларов. В зависимости от того, где вы живете, май нужно больше потратиться на наружную антенну, но стоит сначала поэкспериментировать с дешевой моделью.
Неудивительно, что OTA является одной из первых остановок для тех, кто хочет перерезать шнур или дополнить свой пакет потоковой передачи. Антенный телевизор прост в настройке. Вот с чего начать.
Подробнее: Лучшие предложения по потоковому вещанию: экономьте на Netflix, Disney Plus, HBO Max, Paramount Plus, Hulu и других
Комнатные антенны настолько недороги, что мой лучший совет — просто купить одну, подключить ее к телевизору и посмотреть, какие каналы вы можете использовать. Мастер канала Флатенна. В ходе тестирования я обнаружил, что количество и мощность каналов не увеличиваются в зоне плохого покрытия при замене на более дорогую модель, даже с усилителем усиления. Другими словами, если более дешевые внутренние антенны не работают, то, скорее всего, ничего похожего не получится. Это потому, что ваше местоположение является единственным важным фактором, влияющим на то, получаете ли вы прием или нет — ваша технология антенны в лучшем случае занимает второе место.
Если у вас проблемы с приемом, вы, скорее всего, улучшите ситуацию с помощью наружной антенны. Однако они стоят дороже, и, поскольку для них обычно требуется доступ к крыше или чердаку, вам может потребоваться профессиональная помощь.
Мы не тестировали внешние антенны на CNET, но модели с высоким рейтингом от Antennas Direct стоят от 70 долларов. Постарайтесь получить антенну, совместимую как с UHF, так и с VHF, поскольку, хотя большинство каналов перешли на UHF с появлением цифровых передач, некоторые устаревшие станции все еще используют VHF.
Независимо от того, какую модель вы приобретете: внутреннюю или наружную, большинство доступных на сегодняшний день антенн также позволяют принимать следующую версию OTA под названием NextGen TV.
Сейчас играет: Смотри: Как перерезать шнур за 10 долларов: установка комнатной антенны
2:03
Учитывая сложность (и потенциальную опасность) установки антенны на крыше, в этой статье мы остановимся на внутренних антеннах. Вот что вам нужно:
Большинство современных комнатных антенн плоские и предназначены для быть установлен высоко на окне, желательно обращенным в сторону широковещательной антенны. Итак, как вы определяете, какой это путь?
В дополнение к продаже своих одноименных устройств, Antennas Direct также является отличным ресурсом для перерезания шнура и предлагает карты на основе вашего местоположения, а также направления ближайших антенн. Держите под рукой компас или приложение Google Карты! Существует также приложение Antenna Point для Android и iOS.
Antennas Direct предлагает карту, показывающую, где находятся ближайшие к вам радиовышки.
Некоторые антенны снабжены клейкими полосками для крепления, но если у вас их нет, вам понадобится малярная лента или замазка для плакатов. Старайтесь не использовать клейкую ленту, так как она может испачкать ваши стены или окна.
Установите антенну как можно выше, потому что соседние дома и постройки могут блокировать телевизионный сигнал. Поэкспериментируйте с размещением — если окно не работает, попробуйте стену, так как это может дать вам лучший прием. Старайтесь держать антенну подальше от магнитных металлов, таких как защитные решетки и радиаторы, если это возможно.
Многие комнатные антенны имеют длинный съемный коаксиальный кабель, но если ваш телевизор и точка наилучшего приема находятся слишком далеко, вам может понадобиться более длинный кабель. Как только у вас будет достаточно провисания в кабеле, подключите свободный конец коаксиального кабеля к задней панели вашего телевизора или цифрового видеорегистратора. Закрутите красиво и плотно. Наконец, теперь вы можете настроить тюнер на поиск доступных каналов.
Местные телешоу и станции, которые можно увидеть здесь в интерфейсе OTA Sling TV через AirTV 2.
Сара Тью/CNETНезависимо от того, используете ли вы тюнер, встроенный в телевизор, или внешний блок, например TiVo Edge, вы все равно будете принимать OTA TV в цифровом виде: аналоговые сигналы были отключены в 2009 году. В меню «Настройки» вашего устройства выберите вы должны найти раздел «Канал» или «Настройка», и оттуда вы сможете активировать настройку «Авто». Затем тюнер на телевизоре или DVR найдет все доступные каналы, и, если у него есть программа передач, он упорядочит для вас все предстоящие шоу в виде сетки.
Если вы живете в районе с хорошим приемом, вы сможете принимать как минимум основные сетевые каналы и их филиалы, включая местную станцию PBS. У вас могут возникнуть некоторые проблемы из-за естественных или искусственных препятствий, в зависимости от того, где находится ваш дом, и поиск проблемного канала в Google может определить, является ли он обычным.
В дополнение к сайту Antennas Direct, упомянутому выше, FCC поддерживает страницу Карты приема DTV, которая находит каналы, доступные в вашем районе, на основе вашего адреса. Оно оценивает каждую станцию в соответствии с частотой и мощностью сигнала, но, в отличие от приложения Antenna Point, оно не сообщает вам, в каком направлении находится антенна.
0003Если вы живете в районе с плохим приемом, вы можете попробовать модель со встроенным усилителем. Но имейте в виду, что это может перегрузить ваш тюнер, и вы можете получить гораздо меньше каналов. Если у вас есть модель с усилителем, попробуйте сначала без него.
Поскольку вы принимаете цифровые сигналы, а не аналоговые, у вас не будет снега в случае неоптимального приема. Если у вас плохой прием или его нет, вы получите либо скачкообразную или пиксельную картинку, либо вообще ничего, только черноту.
Наконец, если вы получаете хорошее изображение и решите, что хотите использовать антенное телевидение, возможно, вы захотите инвестировать в антенный видеорегистратор. Это позволит вам планировать и записывать шоу для последующего воспроизведения, пропускать рекламу и даже транслировать телевизор с антенны за пределами дома.
Подробнее: Лучшие антенные видеорегистраторы для обрезки шнура
Переделанный Amazon Fire TV — наш любимый антенный видеорегистратор.
