Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.
Содержание:
Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.
Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.
Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.
Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.
Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД.
Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.
Классическая польская антенна с усилителем
Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.
Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB.
Строить нужно именно “цифровую” антенну.
В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.
Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:
Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.
Подобные соединения недопустимы — обязательно пропаивайте ихТакже вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.
Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется.
Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.
Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.
Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.
Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей.
Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.
Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.
Двухбаночная антенна для телевизораСоздать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков.
Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.
Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.
Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.
Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:
Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.
Собрать такую антенну можно за полчасаЧтобы избежать смещение сегментов, края можно укрепить.
Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.
Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
На фото телевизионная антенна сделанная в домашних условиях
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки.
Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.

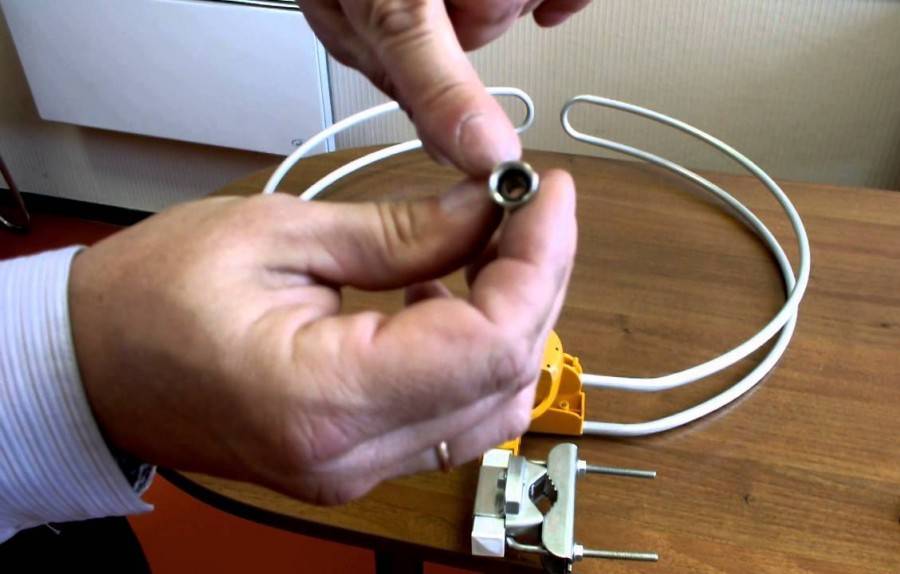

На фото комнатная антенна для телевидения
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки.
Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
[rek_custom1]
Это интересно: Как сделать необычную стильную люстру для комнаты или кухни своими руками
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля.
После этих подготовительных работ, начинаем собирать конструкцию.
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.
Это интересно: Как сделать ключницу настенную своими руками — мастер класс
Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно.
Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку.
Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.
Это интересно: Как сделать турник в квартире своими руками
Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Обратите внимание! Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.
Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора.
Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.
Это интересно: Ремонт утюга своими руками — как разобрать утюг в домашних условиях
Digital Trends может получать комиссию, когда вы покупаете по ссылкам на нашем сайте. Почему нам доверяют?
Автор Фил Никинсон
Откроем вам небольшой секрет, касающийся установки HD-антенны: HD-антенны не существует. «HD-антенна» или «HDTV-антенна» — это маркетинговый термин, призванный заставить вас поверить, что одна антенна лучше другой — что это «высокая четкость» или что-то в этом роде.
Но дело в том, что антенна есть антенна.
Другой простой факт заключается в том, что эфирная антенна — отличный способ бесплатно смотреть местные вещательные каналы. Это отлично подходит в качестве резервной копии, если ваш потоковый или кабельный сервис выходит из строя, или это отличный способ просто смотреть то, что вы хотите смотреть все время, не платя ни копейки, помимо первоначальных затрат на оборудование.
Содержание
Средняя
30 минут
Радиоантенна
Коаксиальный кабель
Усилитель (вероятно, в комплекте с антенной)
Телевизор или отдельный блок тюнера
Установка антенны OTA является относительно простой задачей, хотя сначала необходимо выполнить небольшую домашнюю работу.
Прежде чем спешить и купить антенну, нужно провести небольшое исследование. И тогда вам нужно принять некоторые решения. Это повлияет на то, какую антенну вы получите и где вы ее поместите, и оба эти фактора могут определить, какие (и сколько) каналов вы сможете получить бесплатно.
Вот что вам нужно выяснить:
Шаг 1: Определите, к чему вы будете подключать антенну.
Шаг 2: Выясните, где (и как) установить антенну.
Шаг 3: Приобретите антенну и подключите ее.
Шаг 4: Поиск каналов.
Цифровые трендыВот что вам нужно выяснить:
Давайте разберемся, что все это значит.
Фил Никинсон/Digital Trends Один из последних шагов этого процесса — это одна из первых вещей, о которых вам нужно подумать. В конце концов, антенну, которую вы покупаете, нужно будет подключить к что-то . Это может быть ваш телевизор, который будет отлично работать. Но это может немного ограничивать. Телевизор должен быть расположен в той части дома, до которой легко добраться антенным кабелем — и это не всегда решено.
А подключение антенны непосредственно к телевизору означает, что любые другие телевизоры, которыми вы владеете, не смогут передавать сигнал. Мы можем сделать лучше.
Вот тут-то и вступают в игру цифровые тюнеры. Это такие продукты, как HDHomeRun и Tablo, которые принимают сигнал от антенны и передают его по вашей домашней сети, так что практически любое устройство может воспроизводить бесплатные каналы вещания. Мы говорим о телевизорах, телефонах, планшетах, о чем угодно. И некоторые из этих продуктов включают в себя цифровые видеомагнитофоны, чтобы вы могли записывать эти бесплатные передачи.
часто имеют более одного тюнера внутри, и это здорово, потому что это позволяет различным устройствам (будь то ваш телевизор, планшет или что-то еще) смотреть разные передачи одновременно. Два тюнера? Два шоу. Три тюнера? Смотрите два шоу в прямом эфире на двух устройствах и записывайте третье. Вы поняли идею.
В любом случае вам понадобится антенна.
Мы доберемся до этого через секунду.
Место вашего проживания имеет большое значение, когда речь идет о выборе и установке антенны. Вы должны иметь представление о том, как далеко находятся вещательные башни и в каком направлении они находятся от вашего дома.
К счастью, для этого есть Интернет с удобными картами, которые покажут вам все вещательные каналы в вашем районе, расположение и, что более важно, направление их антенн.
Один из таких ресурсов принадлежит самой Федеральной комиссии по связи. Просто введите свой почтовый индекс (он достаточно близок для наших целей), а затем нажмите на канал вещания, который вы хотите изучить. Он покажет вам относительное местоположение и направление антенны. Если трансляция идет с запада, вам нужно, чтобы ваша антенна была направлена на запад. Восток за восток и т. д.
Другой вариант от AntennaWeb.org, который делает то же самое, но выглядит немного иначе. Все они используют одни и те же данные.
Еще одна вещь, на которую следует обратить внимание, это то, как далеко находятся важные для вас башни. Вы обнаружите, что антенны включают рекламу типа «50+ миль!». чтобы дать вам представление о том, как далеко он может принимать сигнал. Это все довольно ненаучно. С другой стороны, если вы знаете, что ближайшая вышка находится в 100 милях от вас, антенна на расстоянии 50 миль может не помочь.
Эта часть проста: если это возможно, вы хотите установить антенну на открытом воздухе и как можно выше. Идея состоит в том, что вы хотите, чтобы между вашей антенной и сигналом было как можно меньше препятствий. Это включает в себя такие вещи, как стены, трубы и проводку, которые живут внутри.
Если вы устанавливаете снаружи, попробуйте установить над линией крыши — может помочь дымоход. Или вы можете установить с софита. Или вы можете использовать автономную мачту и вообще не прикреплять ее к дому. Здесь есть множество вариантов — просто используйте тот, который подходит для вашей ситуации.
Если на улице нет возможности, рассмотрите возможность установки антенны на окно. Опять же, чем выше, тем лучше. И вам все равно нужно, чтобы антенна была направлена в сторону вышек.
Фил Никинсон/Digital TrendsТеперь, когда вы придумали, куда поставить антенну, пришло время купить антенну. Эта часть может быть немного ошеломляющей, так как в продаже имеется огромное количество антенн по самым разным ценам.
Плохая новость в том, что это немного чушь. Основное эмпирическое правило для антенн заключается в том, что чем больше, тем лучше, и чем больше радиус действия, тем лучше, чем его отсутствие. (Это не всегда верно, и возможно быть слишком большим или слишком близко к источнику вещания, но это другая тема для другого дня.) Получите самое большое и лучшее, что вы можете в рамках вашего бюджета. Что бы это ни стоило, я без проблем использую ClearStream Fusion в течение многих лет на открытом воздухе. И это почти не составляет труда при продажной цене в 50 долларов.
В качестве комнатной антенны попробуйте что-нибудь, что будет прилипать к окну, если это возможно.
После того, как вы установили антенну там, где вы собираетесь ее установить, пришло время все подключить. Это также относительно просто.
Шаг 1: Подсоедините один конец коаксиального кабеля к антенне.
Шаг 2: Подключите другой конец антенны к усилителю, который, скорее всего, входит в комплект антенны.
Шаг 3: Подключите усилитель к телевизору или блоку тюнера.
После того, как все подключено, осталось выполнить последний шаг. Независимо от того, подключены ли вы напрямую к телевизору или к какому-либо тюнеру, вам необходимо сканировать каналы. Это то, что позволяет используемому вами устройству отображать каналы, а также списки каналов.
Возможно, вы захотите просканировать каналы более одного раза. Если вы не видите каналы, которые, как вы уверены, должны быть доступны, попробуйте переместить антенну, а затем снова просканируйте.
Здесь есть некоторые пробы и ошибки, и терпение может окупиться.
Обратите внимание, что это отдельно от любой информации меню. Такие вещи являются отдельными и, в зависимости от используемого вами устройства, могут потребовать какой-либо подписки, а также подключения к Интернету.
Резюмируем: установить эфирную антенну относительно просто — просто есть множество факторов, влияющих на это.
На открытом воздухе лучше всего. Лучше выше, чем ниже. И вы хотите, чтобы антенна была обращена к башням. Вам придется сбалансировать все это, фактически подключив коаксиальный кабель к телевизору или блоку тюнера.
Руководства по телевизионным антеннам включают:
Типы телевизионных антенн
Покупка телевизионной антенны.
Выравнивание и наведение направления телевизионной антенны
Приложение для поиска телевизионных передатчиков
Измеритель юстировки телевизионной антенны
Покупка ТВ антенного усилителя/усилителя
Комнатная телевизионная антенна и ее настройка
Установка антенны спутникового телевидения
Как подключить розетку телевизионной антенны
Почему больше не работает телевизионная антенна
Общие руководства по установке антенны
Руководство по установке антенны
Мансардная установка
Высота антенны
Антенны обычно являются направленными, принимают больше сигнала или передают больше сигнала в одном направлении, чем в другом.
Чтобы обеспечить наилучшие характеристики, необходимо выровнять или направить антенну в правильном направлении. Это выравнивание или ориентация антенны является ключевой частью любой установки антенны. Неправильно настроенная и направленная в неправильном направлении антенна будет работать плохо.
Будь то профессиональный установщик, автофургон или любитель, устанавливающий телевизионную антенну, необходимо иметь возможность точно выровнять или направить телевизионную антенну, чтобы обеспечить наилучший прием.
Антенны, особенно те, которые используются для телевизионного приема, имеют диаграмму направленности, и при их установке их необходимо ориентировать или направлять в сторону телевизионного передатчика, чтобы обеспечить наилучший прием.
Антенны имеют диаграмму направленности или полярную диаграмму. Для большинства телевизионных антенн они имеют заметное увеличение производительности в одном направлении и снижение производительности в других.
Усиление в основном направлении позволяет принимать более качественный телевизионный сигнал, но в других направлениях оно значительно снижается. Это позволяет снизить уровень любых помех на входе в телевизор.
Однако такая диаграмма направленности означает, что антенна должна быть правильно выровнена или ориентирована, в противном случае основное направление чувствительности не будет направлено на передатчик, и производительность снизится.
Точная настройка ТВ-антенны необходима для достижения наилучших характеристик.
Как правило, чем длиннее антенна, тем выше усиление, а также уже диаграмма направленности. Это делает точное выравнивание крайне важным.
Может показаться, что юстировка телевизионной антенны будет легкой задачей. Поскольку телевизионный приемник обычно располагается далеко от антенны, то антенну не так просто переместить, а затем проверить работоспособность. Небольшие корректировки могут занять много времени, если присутствует только один человек, перемещающийся между антенной и приемником. Поэтому небольшие корректировки могут быть затруднены. Даже когда есть два человека, это все равно удивительно сложно.
Существует несколько способов юстировки антенны:
Визуальная юстировка: Вероятно, это один из самых простых способов юстировки антенны. Подняв телевизионную антенну, просто направьте ее в сторону мачты телевизионного передатчика. Очевидно, для этого требовалось, чтобы мачта телевизионного передатчика была видна, но в противном случае часто можно настроить антенну в том же направлении, что и другие местные антенны.
В некоторых случаях это может быть удовлетворительным, но мощность сигнала может варьироваться от одного дома к другому, и из-за часто присутствующих отражений направление, требуемое в одном месте, может отличаться от направления, необходимого в другом.
Используйте приложение для смартфона: Существует несколько приложений для смартфонов, которые помогают ориентировать антенну в направлении телевизионного передатчика. Есть хороший выбор, как для Android, так и для Apple iOS. Обычно у них есть список телевизионных передающих антенн с указанием их местонахождения, а затем они используют определение местоположения и возможности ориентации смартфона, чтобы указать направление или ориентацию для различных передатчиков. Обычно предоставляется список ближайших станций, так как ближайшая не всегда может быть лучшей.
Этот метод может не всегда работать должным образом, если мачта телевизионного передатчика не видна напрямую, потому что, если передатчик не виден напрямую, используемый сигнал может быть отражением.
Он мог отскакивать от зданий, холмов и т.п. Таким образом, лучше всего убедиться, что используются все параметры для получения наилучшего качества сигнала и изображения.
Подробнее о . . . . Приложения для поиска телевизионных передатчиков.
Измеритель мощности сигнала: Существует несколько недорогих измерителей мощности сигнала телевизионной антенны или измерителей юстировки, которые можно использовать. Эти измерители мощности сигнала юстировки антенны просты и могут обеспечить простую юстировку антенны фактически в точке антенны, если есть доступ к кабелю для подключения к измерителю.
Эти измерители юстировки ТВ-антенны, как правило, очень просты и измеряют мощность сигнала во всем диапазоне ТВ-диапазона — это просто аналоговый измеритель мощности РЧ-сигнала, и обычно они дают базовую индикацию мощности на наборе светодиодов. Это позволяет ориентировать антенну для получения самого сильного сигнала.
Измерители юстировки телевизионных антенн обеспечивают базовую индикацию самого сильного сигнала, но поскольку они широкополосные, они могут улавливать другие сигналы и давать ложные показания. Однако с некоторой интуицией они могут работать достаточно хорошо, хотя чувствительность ограничена.
Думая о приобретении измерителя уровня сигнала для юстировки телевизионных антенн, не забудьте проверить, предназначен ли он для юстировки антенн спутникового телевидения или для юстировки антенн наземного телевидения. Поскольку сигналы этих двух разных типов передачи имеют совершенно разные частоты, необходимы разные измерители юстировки. Некоторые измерители юстировки телевизионных антенн могут работать как с наземными, так и со спутниковыми каналами и рекламируются как таковые.
Подробнее о . . . . Измерители мощности телевизионного сигнала.
Очевидно, важно знать, в каком направлении любая антенна будет иметь максимальное усиление.
Большинство наземных антенн основаны на массиве Яги.
Имеет отражатель сзади и ряд директоров спереди. Элемент, к которому подключен фидер, часто называют складчатым диполем, и он несколько больше других. Рефлектор находится сзади, за ним ведомый элемент и ряд директоров, постепенно уменьшающихся в размерах.
Антенна Яги Уда, показывающая направление максимального излученияПриложив немного интуиции, можно определить направление, в котором должна быть направлена антенна. Затем его можно совместить с направлением телевизионного передатчика.
Наилучший способ юстировки телевизионной антенны — использование измерителя мощности телевизионного сигнала. Существуют профессиональные счетчики, которые работают очень хорошо, но они довольно дороги и, как правило, используются профессиональными установщиками телевизионных антенн.
В качестве альтернативы, для любителей или энтузиастов-любителей, пытающихся настроить телевизионную антенну, есть несколько недорогих измерителей мощности телевизионного сигнала.
Они не сложные, но если немного поэкспериментировать, они дадут нужный результат.
При выборе измерителя юстировки телевизионной антенны сначала убедитесь, что используемый прибор работает на нужных частотах. Например, спутниковое телевидение работает на частотах более 10 ГГц (10,7–12,75 ГГц для Европы). Несмотря на то, что низкошумящий блок на телевизионной антенне преобразует это в гораздо более низкие частоты, требуется другой спутник или измеритель антенны.
Для юстировки и установки наземных ТВ-антенн широко доступны простые измерители мощности ТВ-сигнала.
Обычно они имеют измерительный блок с подключением к антенне и источнику питания от батареи.
Сначала сориентируйте антенну в общем направлении нужного передатчика — убедитесь, что она совмещена с соседними ТВ-антеннами или с показаниями карты. Это дает хорошую отправную точку. Также убедитесь, что у него есть необходимая поляризация — горизонтальная (что встречается чаще) или вертикальная.
Затем настройте измеритель мощности ТВ-сигнала.
Прочитав инструкцию, убедитесь в возможности подключения антенны через провод к измерителю, а также убедитесь, что разъемы соответствуют разъемам на измерителе.
Подсоедините маркер гнезда «Антенна» к антенному кабелю, а также подключите источник питания к другому разъему, или туда, где это требуется, поскольку они обычно питаются от батареи. [Обратите внимание, что все усилители телевизионных антенн должны быть отключены.] Могут быть некоторые различия в настройке и методе работы в зависимости от фактического используемого измерителя.
При подключенном измерителе следуйте инструкциям по использованию измерителя, регулируя чувствительность для получения наилучших показаний.
При снятии каких-либо показаний необходимо, по возможности, отойти от антенны, чтобы присутствие каких-либо людей не влияло на антенну и показания, помня, что это должно быть сделано в пределах возможного с точки зрения безопасности. аспект. Лучше всего стоять за рефлектором для минимального воздействия на антенну.
Отрегулируйте направление антенны как в горизонтальной, так и в вертикальной плоскости, чтобы получить наилучший сигнал. Обычно антенна лучше всего работает, когда она расположена горизонтально, но иногда небольшая регулировка в горизонтальной плоскости может дать некоторое преимущество.
Снова подсоедините обычный кабель телевизора и проверьте работу телевизора. Если сигнал хороший, выполните окончательную затяжку креплений и убедитесь, что все можно оставить.
Помимо основных методов юстировки телевизионной антенны, несколько дополнительных советов могут помочь добиться наилучших результатов.
Если возникают трудности, то может быть проще полагаться на внешний измеритель юстировки антенны для более точной юстировки антенны, особенно если его можно использовать на самой антенне. Это может означать, что прямое указание можно увидеть на антенне, и результаты любых изменений, сделанных на антенне, можно увидеть непосредственно.
Всегда делайте все возможное, и тогда производительность будет обеспечена.
Другим эффектом, наблюдаемым для аналоговых сигналов, является ложное изображение, при котором отраженный сигнал немного задерживается, вызывая появление второго ложного сигнала. Юстировка телевизионных антенн может оказаться более сложной, чем может показаться на первый взгляд. Тем не менее, после некоторой практики все вышеперечисленные методы позволят получить достаточно хорошие результаты. Это также означает, что при самостоятельной установке и юстировке антенны вы можете получить наилучшие результаты и убедиться, что вы потратите время на оптимизацию характеристик в любых условиях.
