Первый этап – планирование

Первая стадия разработки проекта предполагает общее планирование будущего дома, его размеров, предназначения, наличия гаража или других дополнительных построек, а также географических особенностей участка, наличия или отсутствия системы канализации и водоснабжения.

Второй этап – эскизы

На втором шаге все условия и желания учитываются и собираются в некую модель дома с уже определенным количеством этажей и комнат.

Эскизный проект имеет характер наброска и изображает будущее здания с разных сторон: фасада, сбоку, сзади и в разрезе (поперечном и продольном).

Здесь же приводится перечень используемых материалов, а также отмечаются особенности конструкции дома: вид кровли, толщина стен и перекрытий.

Перед тем, как приступить к собственному проекту дома, лучше внимательно изучить фото готовых планов, чтобы почерпнуть идеи и опыт.

Третий этап – рабочий план

Рабочий вариант проекта служит руководством для строительной бригады и предполагает полное описание всех предусмотренных работ по строительству дома: архитектурных, конструктивных, инженерно-технических и дизайнерских.

В проекте архитектурного типа намечаются и прорисовываются местоположение всех помещений, их площадь, наличие балконов или террас, размерность окон и дверей, уклон крыши, толщина стен.

Важно! Остекление и отделку балконов можно заказать по низким ценам на сайте viploggias.ru. «Современный Балкон» — это компания с многолетним опытом.

Конструктивный тип проекта предполагает детальное рассмотрение каждого элемента дома от фундамента, стен и перекрытий до дымохода, лестниц и стропил. Например, прикладывается полная расшифровка характеристик к окнам, где отмечается ширина профиля, тип накладки, количество слоев стеклопакета, наличие подоконника.

Инженерно-техническое проектирование направлено на составление подробного плана выполнения работ по налаживанию канализации, водоснабжения, вентиляции, отопления, электропроводки, системы заземления и охраны.

Дизайн-проект вносит заключительные коррективы в строительство дома. На данной стадии окончательно определяются с цветовой гаммой фасада, стен, кровли и внутренней отделки помещения.

Проект дома из бруса

Чаще всего в качестве основного материала для постройки выбирается экономичное, прочное и долговечное дерево.

Однако проект частного дома из бруса требует соблюдения некоторых условий:

• Если для строительства необходимы брусья более 6 м, то потребуется дополнительное утепление стыков бревен;
• Стыки размещаются в шахматном порядке;
• Число углов должно быть четным;
• Особое внимание необходимо уделить грамотному распределению нагрузки;
• Бревенчатые перегородки размещаются только над несущими стенами или на дополнительных столбах.

Проект кирпичного дома

Проект дома из кирпича должен обязательно включать в себя оценку финансовых возможностей, так как этот тип постройки отличается дороговизной и необходимостью создания крепкого и затратного фундамента.

Обратите внимание!

При строительстве кирпичных домов следует учитывать и другие особенности материала: использование глиняного кирпича на нижних этажах, двойная гидроизоляция в ванной комнате, армирование стены для большей прочности, строгое соблюдение горизонтальности кладки, выкладывание оконных и дверных проемов с четвертью.

Проект с террасой

Правильная и грамотная пристройка к дому террасы тоже требует отдельного проекта. При его составлении необходимо учесть ее устройство, расположение, степень открытости, форму и наличие ступенек.

Чаще всего терраса размещается около одной из стен дома или окольцовывает всю постройку, реже устанавливается отдельно от жилого здания или примыкает к бассейну.

Как и в проекте дома, в плане террасы обязательно указываются площадь, размеры, материалы, масса конструкции и тип фундамента.

Как выполнить проект дома своими руками?

Необходимо запастись бумагой, линейкой и карандашом и постараться детально изобразить свой будущий дом.

Ориентирами и помощниками станут размещенные в интернете готовые типовые проекты, дополнив и расширив которые можно получить идеальный план нового здания.

Обратите внимание!

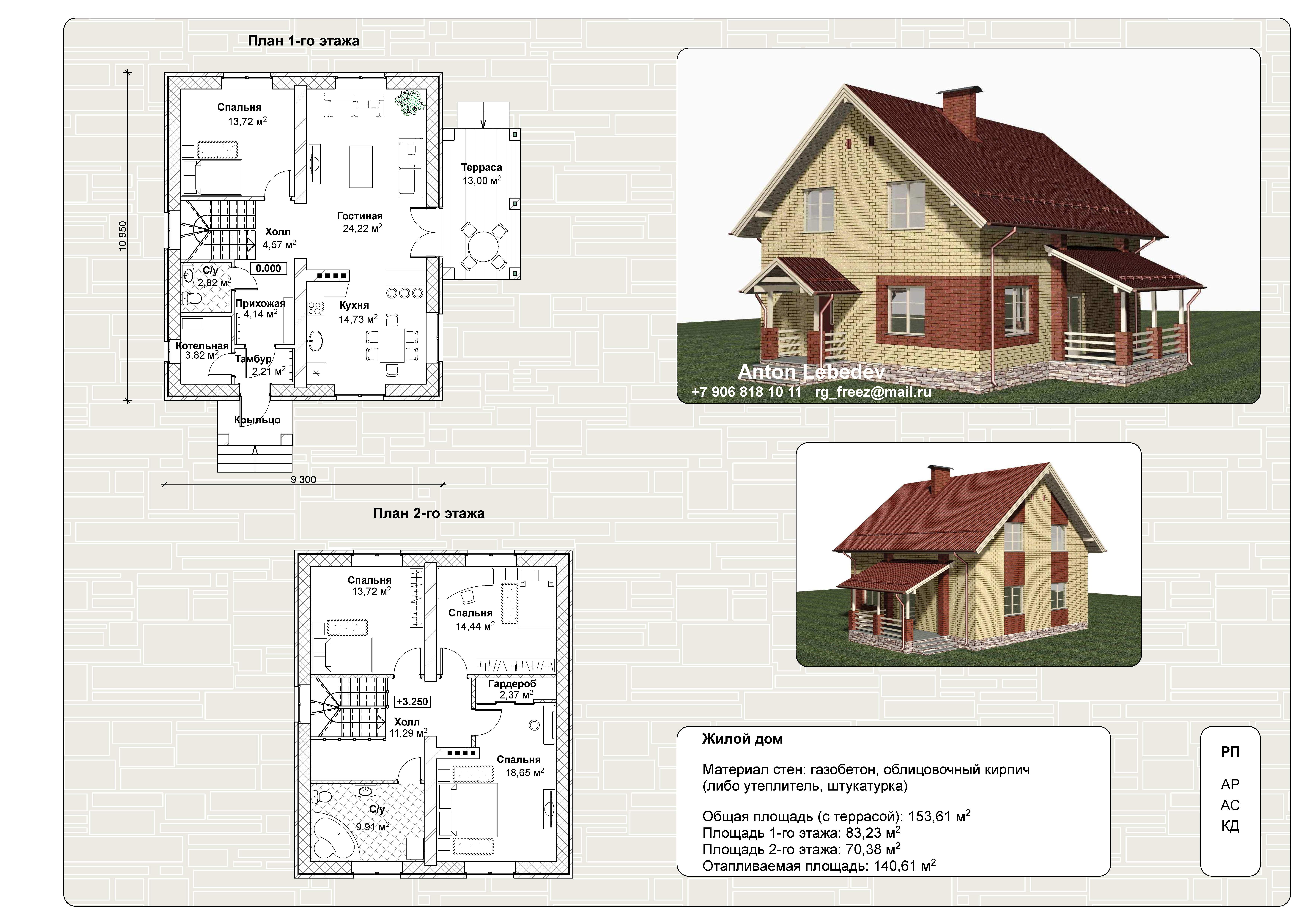

Фото проекта дома своими руками

Обратите внимание!

Как сделать проект дома своими руками

Спросите любого городского жителя – мечтает ли он о красивом загородном доме, куда можно приехать отдохнуть от суеты и загазованности большого мегаполиса. Он с уверенностью скажет – да. Когда возникает такая мысль, в голову сразу приходит идея спроектировать и построить дом собственными руками, чтобы потом с гордостью рассказывать друзьям, что это собственноручное творение. Но создавать проект дома – работа не такая легкая, как кажется на первый взгляд, все расчеты и создание самого проекта требуют определенных знаний, и не малой толики умения.

Создавая проект самостоятельно, нужно учитывать много разных факторов – начиная с геологических особенностей участка, подготовленного под постройку и заканчивая планированием проведения всех необходимых коммуникаций.

Этапы проектирования

На сегодня существует большое количество уже готовых проектов домов, сделанных квалифицированными специалистами. Но, как правило, за хороший проект нужно выложить хорошие деньги. Если есть хоть какие-то минимальные познания в области инженерии, то можно попробовать создать проект будущего дома. При этом значительно сэкономить. Единственное правило – весь план должен быть детально проработан и тщательно рассчитан. Итак, с чего начать в первую очередь.

Разведка местности

Проба почвы

Проектировку будущего дома лучше всего начать с геологических исследований местности того земельного участка, на котором планируется построить загородное владение. Геологоразведка поможет узнать доскональные данные о свойствах грунта на участке и высоту залегания грунтовых вод. Последнее очень важно при планировании и расчете фундамента и подвальных помещений.

Обратите внимание! Самое лучшее время для проведения геологических исследований – поздней осенью или ранней весной. В это время уровень залегания грунтовых вод является максимальным.

Планирование подвала

После того как геологическое исследование проведено и получено заключение, можно проводить планировку строительства будущего подвала. Но здесь есть один, но очень существенный момент – если уровень грунтовых вод достаточно высок, стоимость самого дома может резко возрасти, иногда почти до 25 – 30 процентов. Поэтому планируя подвал с такими условиями, целесообразней и дешевле будет построить другое дополнительное помещение, чем переплачивать за строительство дома.

Отталкиваясь от того, каким будет фундамент, можно определиться, из какого материала будет построен дом. После этого можно приступать к самому проекту дома и составлению чертежей. Самое разумное в данной ситуации, не имея «продвинутых» инженерных знаний, остановиться на самом простом проекте дома. Плюс к тому же это послужит хорошей экономией, ведь чем больше фигурных выделок и изгибов, тем дороже обойдется строительство. Это напрямую касается и самой крыши дома – чем она рельефнее и сложнее, тем ненадежнее будет ее конструкция. Различные изгибы, сгибы и стыки со временем дадут течь, и придется вкладываться еще и в ремонт кровли.

Где будет гостиная

Кухня с выходом на террасу

Обратите внимание! При планировке внутренних помещений все нежилые комнаты и подсобные помещения, а также кухню и санузел, лучше всего расположить с северной части дома, а жилые, наоборот, с южной стороны, где намного теплее и светлее. Стоит учесть и тот факт, что на энергосберегаемость дома влияет и расположение окон, и их размер, а также, какими изоляционными материалами будет отделан дом.

Стоит немного рассказать о внутренних помещениях дома. От их правильной планировки зависит не только уют, но также тепло и удобство проживания. Поэтому прежде чем приступать к планировке дома, нужно тщательно просчитать габариты будущего строения, и только после этого планировать, сколько комнат будет в доме, и каково будет их назначение. Чтобы сэкономить пространство можно из прихожей сделать вход в маленькую кладовую. Кухня может иметь дополнительный выход и на летнюю веранду, поэтому некоторые, наоборот, планируют кухню с южной стороны. Санузел может быть совмещенным, опять же для экономии, или же раздельным. Спальных комнат планировать лучше несколько, чтобы не ютиться крючком на диване в гостиной. Вариантов масса, но самое важное просчитать их в самом начале проектирования, иначе впоследствии с определением местонахождения комнат и их назначением могут возникнуть большие проблемы, а исправить данное неудобство будет невозможно.

Вот, в принципе, и все важные составляющие, необходимые для правильной планировки будущего загородного дома. И если есть желание, возможности и необходимые знания, спроектировать и создать загородный домне представляется чем-то невозможным или затруднительным.

Рекомендуем:

Видео

Получить советы по выбору готового проекта дома можно посмотрев видеоматериал:

выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

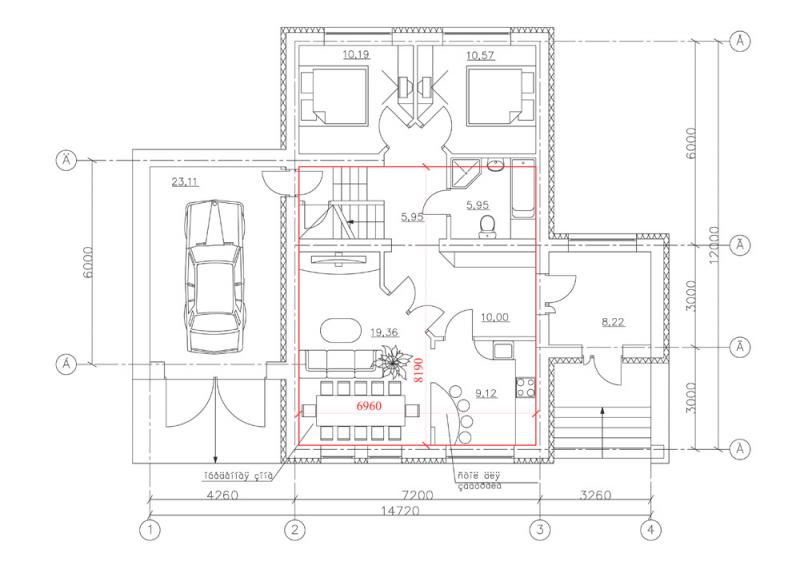

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Как самому подготовить проект дома

В интернете сегодня можно найти массу предложений красивых и современных домов. Но какому из них отдать предпочтение? Выбирая подходящий вариант здания, обязательно руководствуйтесь верным принципом достаточности в разумных пределах. Затраты предполагаются не только в период возведения, но и в процессе дальнейшей эксплуатации. Дом, на отопление которого будет уходить практически весь семейный бюджет, вряд ли вам подойдет. Вполне можно построить солидное здание, а затем постоянно искать деньги на отопление такого грандиозного сооружения. Сырость и холод вам обеспечены.

Важно заранее продумать размер здания, чтобы оно не было очень тесным. Но и слишком большой дом вам тоже не подойдет. Кто будет поддерживать в нем чистоту?

Практика подтверждает, что своими силами навести порядок в доме, площадь которого составляет 300 м2 и более, просто невозможно.

Обычно, рассчитывая необходимую площадь конструкции, принимают следующие показатели: на одного члена вашей дружной семьи должно приходиться 12 м». Дополнительно учитываются общие помещения. Это гостиная, кладовые, кухни, подсобные и специальные помещения. Не стоит забывать и о коридорах. Обычно они составляют 10% от всей площади дома.

Для семьи из четырех человек понадобится дом, площадь которого составит минимум 120 м2. Только в этом случае гарантирован комфорт.

Если площадь здания будет меньше, в нем попросту будет тесно.

Очень важно грамотно спланировать такие коммуникации, как вода, свет, тепло и канализация. От этого напрямую зависит, насколько уютным и комфортным будет ваш дом. С помощью таких инноваций, как рекуперация и электростанция, работающая от энергии солнца, можно существенно уменьшить затраты на коммунальные платежи. Грамотное планирование коммуникаций уменьшит стоимость возведения инженерных сетей.

Сегодня в интернете можно найти различные варианты проектов домов. С помощью хорошей планировки, оптимального зонирования и верно расположенных инженерных коммуникаций можно создать подлинный уют. При этом внешняя красота стоит на втором месте. Многообразие современных материалов впечатляет. Вы можете украсить и раскрасить здание так, как захотите. Не стоит отдавать предпочтение сооружению, только учитывая его внешний вид.

Жить вы будете в доме, а не снаружи.

Выбрать здание непросто, а возвести его еще сложнее.

Обязательно нужно составить план.

Если вы решили построить нечто более сложное, чем сарай для хранения инструмента, необходимо предварительно составить четкий план.

Вполне естественно желание каждого построить долговечную конструкцию. Для этого нужно правильно рассчитать массу, нагрузку, перекрытий, крышу, необходимые материалы и массу других нюансов.

Только на основе полученных результатов можно принимать решение о параметрах и материалах. Согласитесь, что мало приятного выполнять ремонт треснувшей капитальной стены или заниматься заливкой фундамента на глаз, тратя при этом в четыре раза большее количество материала.

Важно правильно взаимодействовать с рабочими.

На словах вы можете объяснять все максимально четко. Но вас все равно могут понять неправильно.

При этом все переделки будут за ваш счет.

Чтобы избежать таких проблем, как раз и нужен проект.

Какие же задачи способен решить проект? Попробуем разобраться.

Для достижения результата

Необходима гарантия таких параметров, как долговечность, надежность, энергоэффективность, удобство. По сравнению со строительством на глаз вы сможете существенно сэкономить на материалах. До начала строительства составляется максимально точная смета. В случае спорной ситуации главным аргументом для строителей станет чертеж.

Чтобы получить разрешение на строительство

При строительстве требуется авторский надзор

Иногда экспертиза строительного объекта требуется и для меньших по площади зданий. Пример – возведение здания в Беларуси в Минске.

Строительством больших конструкций должны заниматься специализированные организации, у которых имеются все необходимые лицензии. Для возведения небольших зданий лицензирование не требуется. Его можно выполнять даже хозяйственным методом (об этом мы расскажем далее).

Для работ по строительству

Строители – достаточно своеобразные люди.

Если удается что-то толковать в их пользу, это будет истолковываться только так.

Если вы стремитесь к тому, чтобы был возведен дом вашей мечты, обязательно передайте проект строителям. Без этого невозможно обойтись.

В проекте указывается площадь помещений, сложные строительные узлы, используемые материалы и другие нюансы.

Выбор способов строительства зависит от ваших предпочтений и возможностей финансового плана. Это может быть хозяйственный или подрядный метод.

Строительство подрядным способом

В этом случае вам нужно найти подходящую строительную организацию. Требуется заключить договор подряда и обеспечить по мере необходимости авторский надзор за ходом работ.

Данный метод удобнее и проще. Вам не придется самостоятельно месить раствор и носить кирпичи.

Но при этом придется заплатить существенно больше. Здание, построенное строительной фирмой, в два или три раза дороже дома, который возведен собственными силами.

Для подрядного способа обязателен проект. На его основании и возводится конструкция. Не стоит доверять организациям, которые собираются строить, не имея проекта. В данном случае неминуемо возникнет масса проблем. Обычно у строительных организаций имеется портфель типовых вариантов. Они могут предоставить его бесплатно или за небольшую цену, если вы доверите им возведение здания вашей мечты.

В случае строительства специалистами квадратный метр обойдется примерно в 500 долларов.

Строительство хозяйственным методом

Если вы стремитесь сэкономить или не хотите доверять другим, вам подойдет хозяйственный вариант.

В данном случае вы станете мозгом всех работ. Вам придется решать строительные вопросы и закупать необходимые материалы.

При этом руками строительства может стать нанятая бригада или вы сами.

Если вы предпочтете этот способ, подготовьтесь к жизни на стройке.

Возникнет масса вопросов

Вы сами будете решать, необходим ли проект при строительстве хозяйственным методом.

Не нужен он в том случае, если вы хорошо представляете, где будут проходить кабели и трубы. Также важно знать, какой конструкции будут стропила и перекрытия. Но проект все же не будет лишним. Вы сможете представить стоимость работ и материалов, и разбить всю работу на четкие этапы.

В случае самостоятельного строительства квадратный метр будет стоить примерно 200 долларов. Все зависит от того, какие материалы используются. Также необходимо учитывать сложность.

Специфика проекта дома

На первый взгляд, может показаться, что все предельно просто. Нужно отыскать в интернете походящую планировку и напечатать картинки. На самом деле это далеко не так. Проект включает массу необходимых документов.

В составе проекта: конструктивный и архитектурный разделы, а также специальные разделы, посвященные инженерным коммуникациям (канализации, электрике, водоснабжению, отоплению и газоснабжению.

Обязательно наличие объяснительной записки. В ней содержатся все необходимые расчеты и архитектурный паспорт.

Разберем разделы более подробно.

Особенности архитектурного проекта

В архитектурном разделе должны присутствовать:

Планы по этажам с обязательным указанием размеров.

Экспликация всех помещений. При этом указывается площадь каждого из них.

Точное расположение проемов дверей и окон, а также арок.

Спецификации и планы кровли и стропильной системы.

Фасады и разрезы здания.

Ведомости проемов окон, дверей и перемычек.

Особенности строительного проекта

В строительном разделе обязательно наличие:

Сечения и планы фундаментов.

Сечения и планы перекрытий.

Узлов всех деталей, из которых состоит конструкция (узлы лестниц, сопряжений и другие сложные в конструктивном плане).

Спецификации деталировки для арматуры и применения материалов.

Выполнение необходимых расчетов.

Особенности проектирования инженерных систем

Инженерно-технический раздел содержит схемы прохождения всех коммуникаций и спецификацию оборудования. Это относится к электропроводке, вентиляции, отоплению, канализации и водопроводу. Если предполагается использование сложных узлов, обязательно наличие их схемы.

Особенности дополнительных разделов

Дополнением проекта является архитектурный паспорт и пояснительная записка. Необходимы они для того, чтобы получить разрешение на строительство.

Пояснительная записка может включать: функциональное описание, необходимое количество материалов, ведомость материалов для отделочных работ, чертежи и документы.

В архитектурном паспорте должны быть: план кровли, цветные фасады, планы этажей, разрезы и фасады по осям, генеральный план участка и пояснительная записка.

В нем может также присутствовать копия лицензии проектировщика.

Дом вашей мечты проходит длительный путь от изображения в интернете до полной готовности к возведению.

Без проекта невозможно обойтись. Если вы, конечно, стремитесь к тому, чтобы получить отличное здание вашей мечты, в котором действительно будет комфортно жить. Проект гарантирует долговечность и безопасность. Четкий план позволяет намного быстрее делать все дела, а не только возводить здание.

Получение проекта дома возможно разными способами. Отличаются они по затратам средств и сил.

Если к созданию проекта вы привлечете архитектора, вы сможете получить идеальный проект, а затем и дом, который будет подходить вам по всем требованиям.

Другой вариант – выбрать неплохой типовой проект.

Еще один способ – самостоятельно изучить все тонкости проектирования. В этом случае вы сами сможете создать проект.

У каждого способа есть определенные особенности и преимущества.

Простое решение – выбор типового проекта дома. На рынке сегодня представлены тысячи вариантов.

Главное достоинство –такие проекты используются не первый раз. Большинство недоработок и ошибок уже исправлено.

Часто ошибки и неудобства первоначально незаметны. Проявляются они лишь на стадии эксплуатации здания, когда строительство завершено. При этом стоимость типового варианты намного доступнее индивидуального.

Если в целом проект вам нравится, но недостаточно устраивает, организация может за определенную плату внести в проект необходимые изменения.

Нужно быть предельно внимательным, особенно, когда приобретаете типовые проекты в интернете.

Обычно они не привязаны к климатической зоне и геологии участка. В результате может быть заложен большой расход материалов или неверное сопротивление передаче тепла. В итоге вы потратите намного больше в процессе строительства и эксплуатации здания, чем могли бы. Еще один недостаток – половина проектов типового типа, размещенных в интернете, проработана не до конца. Другой недостаток – отсутствие инженерно-технического раздела.

Маркетологи занимаются разработкой презентационных материалов стандартных проектов. При этом преследуется основная цель – привлечь красивой картинкой и стимулировать приобретение. Следует выбирать и оценивать проект, не по картинке роскошной усадьбы на фоне живописного леса, а с точки зрения удобства планировки и эффективности, оптимальной площади и других важных критериев.

Важно помнить о том, что вы выбираете не изображение, а здание, в котором вы будете жить на протяжении долгого времени.

Часть проектов, которые представлены на рынке, зарубежного авторства. Они не соответствуют нашим строительным нормам и законам.

Цена типового проекта составляет примерно 4 доллара за квадратный метр. точная стоимость зависит от сложности.

На изготовление уходит от 21 дня до 1,5 месяцев.

Индивидуально разработанный проект будет наиболее точно соответствовать вашим ожиданиям. Вряд ли в типовом варианте будет музыкальная комната, пять детских, игровая и два кабинета.

Типовые проекты разрабатываются для удовлетворения типовых потребностей. Применимы они к семье стандартного типа: родители и один-два ребенка.

Здание, возведенное по типовому проекту, способно подчеркнуть ваш статус и стиль. Такой дом будет только у вас. Архитектор обязательно учтет ваши пожелания и задачи.

Ошибки возможны и при индивидуальном проектировании.

Более того, в этом случае они намного вероятнее, чем в типовом варианте. Стоит доверять проектирование только тем организациям и специалистам, которые успели хорошо себя зарекомендовать. Необходимо обязательно проверить наличии документов и лицензий.

Для вдумчивого индивидуального подхода требуется достаточное количеств времени.

Обычно на создание индивидуального проекта дома уходит около 5 месяцев. Если случай сложный, может понадобиться год.

Стоимость квадратного метра в данном случае составит от 20 до 200 долларов. Все зависит от опыта и амбиций исполнителя.

Если в строительстве на первом месте для вас стоит бюджет. Если вы не хотите возводить большое здание и будете самостоятельно выполнять работы, вполне реально создать проект самим.

Придется потратить время на изучение сопромата, хитросплетения ДБН и СНиПов. Также придется изучать законодательство.

Но важно лишь захотеть. Если вы ставите перед собой четкие цели, у вас обязательно все получится.

Самостоятельное проектирование – слишком объемная тема, чтобы подробно рассказывать о ней в данной статье.

Как сделать проект дома самостоятельно?

Естественно, строительство частного коттеджа/дома, пусть даже одноэтажного, не может быть осуществлено без предварительного планирования. В противном случае окажется невозможно выполнить расчёт необходимых строительных материалов, понять, как лучшим образом выполнить прокладку коммуникаций и т.д.

Отметим, что при разработке проекта дома необходимо придерживаться технически правил и рекомендаций. Большая их часть указана в СНиП. Именно по этой причине лучше доверить разработку дома профессионалам. В случае, если недоработки в последующем проявятся, Вы всегда сможете найти ответственное лицо. Естественно, сотрудничать рекомендуется только со специалистами. На сайте http://akvilonpro.ua/ представлена вся необходимая информация по заказу индивидуального проекта.

Работа с фрилансерами и самостоятельное проектирование

Необходимо запомнить одну простую истину – скупой платит дважды. В случае с проектированием дома – скупой платит гораздо больше, чем дважды. Многие хотят сэкономить на разработке проекта по максимуму.

Естественно, возможно это сделать лишь двумя способами:

• сотрудничество с архитекторами, которые установили на свои услуги минимальные цены;
• самостоятельная разработка проекта.

Можете даже не сомневаться в том, что привлечение фрилансеров к проектированию дома гарантированно в последующем потребует собственного участия. Вы никогда не сможете привлечь фрилансера к ответственности.

Следовательно, придётся либо обращаться к специалистам, либо самостоятельно «допиливать» то, что уже имеется на руках из строительной документации. Важно понимать, что проект дома – это фактически инструкция по его созданию.

Проектирование коттеджа – его строительство на бумаге. Если проект идеален с точки зрения отсутствия ошибок проектирования, строительство пройдёт без проблем.

Берём за образец уже готовый проект

На профильных форумах Вы всегда сможете найти уже выполненные проекты. В большинстве случаев они предоставляются абсолютно бесплатно. Весьма редко желания и исходные данные (площадь участка, присутствующий тип грунта, ландшафт и т.д.) заказчика совпадают с подобранным подобным образом проектом.

Однако, его всегда можно будет модифицировать под собственные нужды. Для этого придётся скачать специализированное программное обеспечение. Проект на 90% — чертежи.

Естественно, чертежи проще выполнять в электронном виде. Но после завершения доработки базового проекта, не спешите переходить к строительству. Сдайте созданный проект на негосударственную экспертизу. Профессионалы (архитекторы) проанализируют его на предмет ошибок проектирования. Ничего не стоит исправить ошибку на чертеже в компьютере, в отличие от реального строения на участке.

В видео профессионал опишет все этапы самостоятельного проектирования коттеджа:

Как сделать проект дома самому? Стоит ли браться за это в принципе?

Проектирование домов – это весьма сложный процесс, который располагает большим количеством тонкостей и технических нюансов. Если Вы не являетесь профессионалом в этой сфере, всё, что Вам остаётся – это адаптировать уже существующий проект под себя:

• изменить планировку;
• выполнить разбиение нескольких комнат;
• заменить тип фундамента;
• иначе расположить коммуникации и т.д.

На самом деле проектирование частной недвижимости сегодня вполне доступно. Проектирование домов может быть заказано у профессионалов по цене от $ 1 100 для постройки объёмом в 100 кв. метров.

Использование специальных средств для проектирования

Безусловно, если Вы полагаете, что и сегодня архитекторы вычерчивают проект на кальке или миллиметровке, Вы глубоко заблуждаетесь. Подобный труд уже давно компьютеризирован.

Это позволяет не только выполнять проект быстрее, но и сократить количество ошибок до незначительного минимума. Действительно, большое количество специализированного софта предлагают возможность симуляции постройки.

Другими словами, в реальном времени создаётся математическая модель, которая даёт понять, выдержит ли дом возлагаемые на него нагрузки или нет. Профессиональное программное обеспечение является узкоспециализированным.

А это означает, что найти на торрентах (ворованное) его практически невозможно. Покупка же специальных средств разработки, чтобы сделать лишь один проект для себя является, по крайней мере, нерентабельной.

Выбор типа фундамента

Означенное в подзаголовке действие является наиболее распространённой адаптацией под собственные нужды. Дело в том, что типы почв на территории РФ весьма разнообразны. Различаться почва может даже в соседних посёлках.

Во многом личное вмешательство в проект допустимо только в том случае, если речь идёт о быстровозводимых постройках. Подразумеваются дома из СИП панелей, дерева и т.д.

Эти материалы способы простить большое количество ошибок. Ведь нагрузка в этом случае будет небольшой. Однако это не означает, что Ваш собственный проект не должен проходить экспертизу.

Заказать негосударственную экспертизу проекта можно практически в любое время. Она является платной. Специалисты оценят соблюдение всех норм и правил (СНиП). В любом случае, если недочёты будут выявлены и не устранены, сдать дом в эксплуатацию не получится.

То есть, поставить недвижимость на кадастровый учёт не представляется возможным. Это ведёт к невозможности дальнейшей продажи.

Смотрите также:

В видео наглядно демонстрируется проектирование дома с использованием специализированных средств компьютерной разработки:

Источник №1: http://nn.vivahaus.ru/proektirovanie/

как сделать проект частного дома самостоятельно

Проживание в загородном доме имеет массу преимуществ перед городскими квартирами. Поэтому загородное строительство переживает настоящий бум. Люди из мегаполисов устремляются на природу за свободой и свежим воздухом. Однако, если при строительстве дома не учесть некоторые нюансы, то это может обернуться довольно большими неудобствами. Поэтому главное – это удачный проект.

Что нужно сделать, прежде чем приступить к проекту загородного дома

До начала строительства вы должны «построить» свой дом на бумаге. Как это сделать и каких ошибок надо избежать, мы расскажем в этой статье. Сначала – несколько самых общих и полезных рекомендаций, если вы намерены создать проект дома без посторонней помощи:

• Простота конструкции – залог успеха. Не увлекайтесь архитектурными изысками. Человеку без специального образования трудно будет предусмотреть все нюансы и учесть принципиально важные вещи.
• Обращайте внимание на функциональность дома, он должен отвечать всем вашим потребностям, особенно, если вы возводите дом для постоянного проживания.

• Эстетическая сторона – конечно, дом должен радовать и своих хозяев, и гостей. Загородные жилища должны быть эффектными.

Проектируем частный загородный дом на участке

Начать следует с геологической разведки участка – каков характер почвы, каков уровень залегания грунтовых вод. Делать это лучше всего весной, когда воды стоят максимально высоко. Эти сведения совершенно необходимы при закладке фундамента.

Когда вы это выяснили, можно начинать работу над проектом.

1. Возьмите лист бумаги в клетку и (так удобнее всего) и нанесите на него контуры участка в масштабе, допустим, 1:100. 1 сантиметр, или 2 клеточки, равен 100 метрам.
2. Расположите на нём контуры будущих строений.
3. При проектировании жилого дома учитывайте существующие в этом регионе градостроительные нормы и «красные зоны» – линии электропередач, водозаборные станции и так далее.

Теперь, когда вы представили, где именно будет стоять ваш дом, можно начинать разработку его проекта. И вот здесь очень важно не наделать ошибок, о которых мы дальше и поговорим.

Ошибки при проектировании частного дома

Первая ошибка – не учитываются стороны света. Это в городских квартирах у нас нет выбора, куда выходят окна. В загородном доме окна могут выходить на все четыре стороны, а значит внутреннее содержание дома определяется по сторонам света.

Чтобы правильно расположить комнаты, вооружитесь компасом. И исходите из собственных привычек. Любите просыпаться с первыми лучами солнца? Расположите спальню на востоке. В этом случае и заходящее солнце не помешает вам заснуть.

Кухню лучше расположить с северной стороны. Не очень комфортно вам будет готовить, если в окна будет светить солнце целыми днями, умножая жар от плиты.

А вот гостиная должна быть самой гостеприимной и светлой комнатой в доме. Место ей – с южной стороны.

Не забывайте о технических помещениях – ванна, туалет, тамбур. Здесь многое зависит от коммуникаций, о которых мы ещё поговорим.

Рекомендации эти не универсальные и не абсолютные, конечно. Необходимо принять во внимание ещё следующие соображения:

• Как вы будете использовать дом: для отдыха в выходные, для сезонного проживания, для постоянного нахождения в нём.
• Сколько человек будет там жить.
• Какого возраста жильцы будут его населять.

Опирайтесь не только на свои предпочтения, но обязательно учитывайте пожелания других поселенцев.

Вторая ошибка – неправильный выбор отделочных материалов. Приглушённая природная гамма – серый, зелёный, голубой цвета, конечно, очень приятна для глаз и создаёт расслабляющую атмосферу. Но посмотрите, как сориентирована ваша комната, на какую сторону выходят окна. Холодные приглушённые тона в отделке с северной стороны сделают помещение неуютным. Поэтому используйте в северных комнатах тёплые цвета для отделки: бежевый, жёлтый, терракотовый. Добавьте тепла и освещением. Вставьте в осветительные приборы уютные лампы с тёплым свечением.

Не расставайтесь с компасом не только при проектировании, но и при отделке. А отделочные материалы подбираются уже на стадии проекта.

Вы – большой книголюб, и у вас шикарная библиотека, которой вам непременно хочется похвастаться, поэтому вы расположили её в проходной комнате, на виду. Надо сказать, что если библиотека вам нужна не только как декорация вроде обоев, и чтобы потешить своё тщеславие, а потому что вы действительно любите читать, то подобное расположение – не самое удачное. Вряд ли вам будет удобно в этом случае уединиться с книгой, поразмышлять, просто насладиться чтением. Поставьте стеллажи с книгами в кабинете, в спальне, или в мансарде. Там вы сможете уединиться. Чтение – почти интимный процесс.

Третья ошибка тоже связана с отделочными материалами. Замечательное напольное покрытие — керамогранит или плитка: долговечное, водостойкое, легко ухаживать…. Но имейте ввиду, что он «звонкое». Все шаги, все передвижения мебели будут отдаваться гулким эхом, и если вы живёте не один, то ранний подъём или поздний приход домочадцев могут помешать вашему спокойному сну. Поэтому выбирайте, особенно для проходных помещений: коридор, прихожая паркетную доску, ковролин. В крайнем случае постелите ковровые дорожки.

Четвертая ошибка при проектировании – отсутствие запасного или заднего выхода. Основной парадный вход – лицо дома, поэтому ему уделяется много внимания. Однако, необходимо предусмотреть и другую дверь – выход в хозяйственную зону, на участок, у кого что. Это избавит вас от необходимости каждый раз обходить дом, во-первых, а во-вторых, меньше грязи нанесётся к парадному входу. Проектируя дом, обязательно предусмотрите и второй выход. Он может быть из кухни, из коридора, из террасы.

А какие у вас окна? В городских квартирах выбирать не приходится. А в загородном доме что нам мешает впустить побольше света? Пятая ошибка – маленькие окна в загородном доме. Сделайте хотя бы в гостиной панорамные окна. Вы сразу почувствуете, насколько уютнее и свободнее она стала. Конечно, у этого решения есть определённые недостатки: теплопотери и их труднее мыть. Но стоит ли этого так бояться? Панорамные окна или окна в пол придают вашему дому респектабельности.

Шестая ошибка связана уже не с проектированием, а с расстановкой мебели. «Наше всё» в любом доме – кухня, верно? Опять же, в городских квартирах из-за маленькой площади кухни вариантов расстановки гарнитура не там уж много. В загородном доме мы не настолько стеснены квадратными метрами. Тем не менее частенько кухню ставят по одной линии напротив окна. Не очень удачное решение: во время приготовления пищи вам мешает собственная тень и вы лишаете себя возможности любоваться садом.

Расположите рабочую поверхность возле окна. В городе этому может помешать радиатор отопления, здесь же этого препятствия нет. Модульный кухонный гарнитур даст вам возможность расположить его составные части как угодно. Если кухня достаточно большая, не забудьте про кухонный остров.

Проектируем коммуникации в частном загородном доме

Всё, что было сказано выше, конечно, важно, но не критично.

Критично – правильно спланировать коммуникации: спроектировать отопление, освещение, водопровод. И здесь дилетантизм не уместен. Нужен профессиональный подход.

Начнём с отопления. Оно необходимо, даже если вы приезжаете в дом только летом и только на выходные. Дом необходимо прогревать, чтобы предотвратить распространение сырости, грибка и плесени. Отопление – главное, что делает дом уютным для проживания. Есть несколько систем отопления загородного дома. При выборе необходимо опираться на следующие критерии:

• Экономия средств – минимум расходов при высоком КПД.
• Высокая автоматизация – желательно, чтобы оно работало без особого вмешательства человека.
• Эксплуатационная надёжность и износостойкость элементов.

Конечно, систему отопления вы предусмотрите уже при проектировании. Она может быть: водной, воздушной, газовой, электрической, твёрдотопливной. У каждой есть свои плюсы и минусы, о которых мы здесь говорить не будем. Выбирайте ту, что вас больше всего устроит по предложенным выше критериям.

Водоснабжение. И в загородном доме сейчас редко кто таскает воду из колодца или из колонки. Водопровод подведён к участку, а то и к дому. Разумеется, система водоснабжения предполагает наличие насосов, труб, коллекторов. Сама схема подключения может быть последовательной или параллельной, оставим этот вопрос специалистам. От разводки водоснабжения в вашем доме зависит местоположение «мокрых зон»: кухни, санузла. Чем меньше придётся тянуть труб, тем дешевле вам обойдётся подключение. Да и сами трубы, которые тянутся через весь дом, не украшают интерьер. Если, конечно, вы не фанатичный поклонник индустриального стиля.

Разводку электросети надо делать с учётом предполагаемой нагрузки. Сегодня это не только лампочка на потолке, холодильники и прочая бытовая техника, но и насосы, освещение участков, кондиционеры и многое другое. Грамотная спланированная электрическая разводка предостережёт от неприятностей и даже трагедий. Только специалист подскажет, какого сечения кабель нужен, чтобы справиться с нагрузкой. Позаботьтесь о заземлении дома, продумайте защиту электроприборов от перепадов напряжения, которые за городом не редкость.

Все эти рутинные вопросы необходимо предусмотреть перед началом строительства. И если по архитектурно-художественной части – вы сами себе хозяин, готовы создать проект дома самостоятельно, то в технической вам без привлечения специалистов не обойтись.

Создайте свой собственный чертеж | Как рисовать планы этажей

Как рисовать планы этажей вручную или с помощью программного обеспечения для домашнего дизайна

В этом учебном пособии по созданию собственного чертежа подробно описаны этапы создания планов этажей для вашего нового проекта дома. За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.

Для этого урока мы предполагаем, что вы уже выполнили эскизы проекта дома.Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным учебным пособием по дизайну дома.

Краткий обзор разделов страницы

Параметры черчения

Есть два основных способа сделать свои собственные чертежи.

• Использование программного обеспечения для домашнего дизайна.
• Составление их вручную.

Существует также возможность сделать и то, и другое.

Некоторые могут спросить, зачем делать свои собственные чертежи вручную, когда у нас есть много относительно недорогих программных продуктов для домашнего дизайна.

Вот несколько веских причин:

• Требуется много времени, чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов строительства.
• Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для полных строительных чертежей.

Большинство программ для проектирования домов могут создавать чертежи планов этажей с точными размерами и качеством, требуемым для вашего разрешения на строительство.Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Остаются только поперечные сечения, виды фасадов и все необходимые планы каркаса. Здесь вам, возможно, придется делать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую) программу проектирования дома.

Я не предлагаю полностью отказаться от программ домашнего дизайна. Скорее хороший подход, если вы хотите снизить затраты, — это сделать несколько чертежей с помощью программного обеспечения для проектирования и немного начертить вручную.

Программы проектирования домов отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере улучшения дизайна. Программы проектирования позволяют быстро создавать представления ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, бытовую технику и приспособления в чертежи. Часто вы обнаружите, что для определенных областей не хватает места после установки светильников, или, возможно, вы тратите пространство в некоторых областях.

Независимо от того, используете ли вы программное обеспечение для проектирования дома или рисуете чертежи вручную, первыми чертежами, с которых нужно начать, являются планы этажей. Используя собственные наброски плана этажа или результаты, полученные в модуле «Нарисовать план этажа» нашего руководства по проектированию дома, начните с рисования внешних стен основного этажа вашего дома. (Описанная ниже последовательность рисования планов этажей от руки хорошо подходит и для тех, кто использует программное обеспечение для проектирования.)

В вашем местном магазине художественных принадлежностей должны быть все инструменты для рисования, которые вам понадобятся для создания собственных чертежей.Вы также можете заказать большинство этих расходных материалов онлайн. Хорошим поставщиком является Utrecht Drafting Supplies.

• Архитекторские весы
• Т-образный квадрат
• Регулируемый треугольник
• карандаши механические с грифелями
• Фломастеры
• Ластики
• Стирающие щиты (для точного стирания только определенных частей вашего рисунка)
• Компас
• Шаблон символа
• Длинная металлическая линейка или линейка
• Калька
• Малярная лента
• Универсальный нож
• Большая плоская рабочая поверхность (стол)
• Белый плакатный картон в качестве основы для рабочей поверхности

  Необязательно, но приятно:

• Параллельная линейка (для рисования параллельных линий — в качестве альтернативы можно использовать Т-образный угольник)

Как пользоваться шкалой архитектора

Чтобы сделать свой собственный чертеж в масштабе, вы будете использовать масштаб архитектора. Весы архитектора очень просты в использовании, математика не требуется.

Для планов домов вы должны использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4″:1′. Это означает, что каждая четверть дюйма, которую вы нарисовали на своей странице, представляет собой один фут реального дома, который будет построен. Таким образом, один дюйм на вашем рисунке будет представлять четыре фута построенного дома.

Найдите сторону треугольной шкалы, на которой отмечено 1/4″:1′. Цифры на этой стороне шкалы представляют футы для построенного вами дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:

1. Положите весы на бумагу
2. Сделайте небольшую отметку карандашом на бумаге рядом с нулевой отметкой на шкале.
3. Сделайте еще одну маленькую отметку карандашом на бумаге рядом с отметкой 36 на шкале.
4. Используйте металлическую линейку, чтобы провести прямую линию, соединяющую две отметки.

Длина этой линии на вашем чертеже будет 9 дюймов, а построенного дома — 36 футов.

Когда вы закончите, на ваших чертежах должны быть точно отмечены все размеры комнаты. Но строители часто используют масштаб архитектора (или линейку), когда они строят, чтобы проверить различные размеры на ваших чертежах. Поэтому для этой цели убедитесь, что вы используете точный масштаб для каждой линии, которую рисуете.

Сама страница чертежа

Чтобы сделать свои собственные планы этажей, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край был расположен горизонтально.

Правый нижний угол вашего чертежа вы сохраните для основной надписи. Здесь вы напишите название вида, который вы рисуете (план этажа, высота, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на строительной площадке должен знать, какую версию планов на дату следует использовать.

Мы столкнулись с этой проблемой во время заливки бетонных оснований и подкладок под столбы.К счастью, я наблюдал за заливкой, когда заметил, что прокладки для структурных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для опор, а затем вручную переместили залитый бетон в нужное место.

Рисование наружных стен

Начните с рисования внешних стен вашей конструкции. Вам нужно примерно отцентрировать план первого этажа в доступном месте на бумаге, за исключением основной надписи.Поэтому, прежде чем вы нарисуете свою первую стену, используйте свой масштаб, чтобы получить приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.

В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального листа, но в зависимости от дизайна или формы вашего дома вы можете изменить это.

Для чертежей плана этажа вы нарисуете каркасные стены, интерьер и экстерьер.То есть вы не будете рисовать готовые размеры комнат после установки гипсокартона или других готовых поверхностей стен. На других чертежах будут детализированы обработанные поверхности наружных и внутренних стен по мере необходимости.

Строительные чертежи для планов этажей должны иметь правильные размеры для бригады по возведению каркаса. Разница в размерах комнаты с установленным гипсокартоном очень мала и составляет всего около дюйма для любой комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм вызовет проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).

Начните с верхнего левого угла вашего плана этажа. На данный момент не беспокойтесь о дверях и окнах, мы нарисуем их позже.

1. Используйте карандаш, строительный масштаб и линейку, чтобы нарисовать общий внутренний размер первой стены, пока она не встретится с другой стеной (ваши внешние стены могут иметь толщину от нескольких дюймов до пары футов — для дом из тюков соломы, например).
2. Используйте свой Т-образный угольник (или транспортир, если стена не находится под прямым углом к ​​предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
3. Продолжайте в том же духе, по часовой стрелке вокруг вашего чертежа, пока не будет нарисована внутренняя сторона каркаса всех ваших внешних стен.
4. Наконец, нарисуйте внешнюю сторону каркаса стены. Если вы обрамляете 2 на 6, ваши внешние каркасные стены будут иметь толщину 5 1/2 дюйма (2 на 4 и 2 на 6 проходят через рубанок, который уменьшает их ширину и толщину на полдюйма).

Рисование внутренних стен

Для внутренних стен:

1. Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для каркаса внутренних стен, фактическая толщина каждой стены с каркасом будет 3 1/2 дюйма (как объяснено выше в конце раздела рисования внешних стен). Сначала просто нарисуйте каждую стену, позже мы найдем двери и любые проемы.
2. Нарисуйте стены вокруг лестничных клеток. Это помогает визуализировать лестничную клетку как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
3. Нарисуйте лестницы и любые лестничные площадки в этих стенах.
4. Нарисуйте стрелку с надписью «вверх» в направлении лестницы вверх.

Раздвижные двери и окна

Следующим шагом при создании собственного чертежа является нанесение дверей и окон на план этажа. Для каждой двери, окна или проема в стене на плане этажа:

• Используйте весы, чтобы определить его положение.
• Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.

Помещения для маркировки

В центре каждой комнаты четко обозначьте название комнаты. Включите шкафы и открытые пространства, такие как входы.

Найдите приборы, сантехнику и приспособления

Используя шкалу, шаблон символов и линейку, нарисуйте правильные символы для:

• Все приборы
• Встроенная мебель, такая как кухонные и ванные шкафы и прилавки
• Сантехнические изделия, такие как раковины, унитазы и ванны
• Камины
• Оборудование, такое как печи, кондиционеры и резервуары для воды.

Рисование электрических символов

Теперь все электрические символы должны быть добавлены в ваши планы.

Для элементов крепления к потолку нарисуйте следующие крепления на полу чуть ниже места, где будет установлен элемент.

• Потолочные светильники, такие как точечные светильники или трековые светильники.
• Датчики дыма

Маркировка поверхностей пола

Детализируйте планы, указав для каждой комнаты, как будут отделаны полы, и любые необходимые черновые полы. Например, ваши планы могут выглядеть так:

• Деревянный пол 3/4 дюйма
• Плитка 1/4 дюйма на фанерном основании толщиной 1/2 дюйма
• Ковер на фанерном основании толщиной 5/8 дюйма

Измерьте свои планы

Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:

• Каждая комната
• Гардеробы
• Глубина шкафа
• Расстояния от стены до задней части унитаза (известны как грубые размеры)
• Размеры ванн
• Расстояния от стен до края любых приборов или приспособлений.

Обратите внимание, что на плане ниже показаны не все необходимые размерные линии — это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы обозначить все оконные и дверные проемы.

Добавить мебель

Мебель не должна быть включена в ваши строительные чертежи, но для ваших собственных дизайнерских целей рекомендуется использовать вырезы мебели в масштабе в процессе проектирования, чтобы убедиться, что вы спроектировали достаточно места для всех комнат и проходов. См. наш учебный модуль «Нарисовать план этажа» для получения дополнительной информации и символов чертежа мебели.

Создать спецификацию окон и дверей

Последним шагом в создании собственного чертежа является создание расписания окон и дверей.

На плане вашего этажа:

1. Пометьте каждую дверь и окно цифрой или буквой.
2. В пустой области справа от плана этажа создайте список из трех столбцов.
3. Поместите все этикетки для ваших дверей и окон в первую колонку.
4. Перечислите типы окон и дверей во второй колонке (створчатые, навесные, стационарные, одностворчатые и т. д.)
5. Укажите точный размер окна в третьем столбце.

Далее Создайте свой собственный модуль чертежей

Перейдите к следующим учебным модулям по рисованию дома: как рисовать фасады и рисовать дома в разрезе.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные интернет-копии будут обнаружены Copyscape.

Создатель плана этажа

ЦЕНЫ

Floor Plan Creator доступен как приложение для Android, а также как веб-приложение, которое вы можете использовать на любом компьютере в браузере. Приложение для Android использует разовые покупки внутри приложения для активации премиум-функций. Это веб-приложение предлагается в модели «программное обеспечение как услуга» со следующими планами подписки:

• Бесплатно
• 1 проект
• $ 6,95 за дополнительный пакет из 10 проектов
• Низкое разрешение Экспорт PNG и JPEG
• Регистрация

• Стандартный
• 10 проектов в год
• 4 доллара.95 за дополнительный пакет из 10 проектов
• Высокое разрешение Экспорт PNG, JPEG и SVG
• Экспорт DXF в программы САПР
• Экспорт PDF — печать в масштабе
• Wavefront . obj экспорт
• Пользовательская библиотека символов Добавьте комнаты, текстовые метки и существующие объекты (также сгруппированные) в категорию «Пользователь» на панели инструментов символов для быстрого повторного использования.

• 4$.95

  в год
• Регистрация

• Про
• Без ограничений проектов
• Высокое разрешение Экспорт PNG, JPEG и SVG
• Экспорт DXF в программы САПР
• Экспорт PDF — печать в масштабе
• Wavefront .obj экспорт
• Пользовательская библиотека символов Добавьте комнаты, текстовые метки и существующие объекты (также сгруппированные) в категорию «Пользователь» на панели инструментов символов для быстрого повторного использования.
• Ваш логотип на экспортируемых файлах

• $ 6,95

  $ 79,95

• Регистрация Регистрация

• Каждая покупка пакета проектов дает вам возможности плана Standard на год.
• Обратите внимание, что подписки Standard и Pro не активируют платные обновления приложения для Android . Купить их можно только в Google Play или Amazon Appstore.
• За каждую покупку в Android-приложении вы получаете бонусные проекты 8 проектов для Basic
  6 проектов для Full upgrade
  14 проектов для Full version
  2 проекта для без рекламы
  6 проектов для облачного хранилища
  8 проектов для экспорта без водяных знаков
  11 проектов для экспорта SVG
  12 проектов для экспорта DXF
  14 проектов для «PDF и печать»
  создать в веб-версии. Пожалуйста, запустите облачную синхронизацию в приложении, чтобы получить бонус.

Как выбрать план дома

Если покупка вашего первого дома является важной вехой, строительство вашего первого дома — это гигантское мероприятие.

Неудивительно, что такой проект — это инвестиция, о которой вы заботитесь. Планируете ли вы построить дом, о котором мечтали всю свою жизнь, место для семьи или пенсионерку, где можно расслабиться и зарядиться энергией, вы хотите знать, что у вас есть нужная информация, чтобы воплотить свою мечту в жизнь. реальность.

Чтобы убедиться, что вы будете любить свой новый дом долгие годы, вы должны иметь четкое представление о готовом продукте на раннем этапе, но это может сбить с толку и утомить, чтобы понять, как найти хороший план дома.

Вот почему мы создали это руководство по выбору плана дома, в котором будет рассмотрено все, что вам нужно знать, а также все ключевые соображения, которые следует учитывать при принятии этого важного решения.

Как выбрать план дома

Как и в случае любого крупного проекта, в процессе выбора есть несколько важных факторов:

• 1. Перечислите предпочтения вашей мечты. Что вы всегда хотели в доме?
• 2. Исследуйте и выберите архитектурный стиль. Каким должен быть ваш дом?
• 3. Обязательные функции — Перечислите функции, которые абсолютно необходимы в доме.
• 4. Бюджет. Спланируйте бюджет, который вы можете себе позволить.
• 5. Определите практические соображения, такие как размер. Насколько большим должен быть ваш дом?
• 6. Совместите мечту и практичные функции — поймите, какие из этих функций вписываются в ваш бюджет.
• 7. Просмотрите все возможности — Используйте инструмент поиска плана дома, чтобы детализировать и найти идеальный план этажа.

Если вы только начинаете процесс выбора плана этажа, возможно, вы не знаете, с чего начать. Вышеупомянутые факторы очень важны для сужения вариантов и принятия решения.

Ниже мы разберем каждый из этих пунктов, чтобы помочь вам получить ясность при выборе плана дома, который подходит именно вам.

Творите и мечтайте

Всегда мечтали о винтовой лестнице? Украшенная игровая комната? Квартира над гаражом? Собственная спальня вашего питомца? У каждого есть идеи, которые они придумали с течением времени о том, что будет включать в себя дом их мечты.

Сейчас самое время включить свое воображение и составить список всего, что вы хотели бы видеть в доме своей мечты. Потратьте некоторое время на размышления о том, какие элементы вы хотели бы иметь в своем доме. Такие сайты, как Pinterest или сайты и журналы, посвященные домашнему декору, могут стать отличным источником вдохновения.

Не беспокойтесь слишком много о том, что осуществимо на данный момент; это придет позже. Превратите свои мечты в список, который вы можете иметь наготове, когда будете проходить остальную часть процесса.

Стиль

Вы больше любите дома в стиле ранчо или предпочитаете более викторианский стиль? Американский колониальный стиль или модерн середины века? Вы любите McMansions или вас заинтриговали крошечные дома?
