Для дачника сарай практически незаменим в саду – в нем можно хранить оборудование, инструменты и даже громоздкие предметы. Установка сарая на подготовленный заранее фундамент – вопрос лишь нескольких часов, если есть помощник. Его крыша может быть односкатной или двухскатной. Выбор – лишь в личных предпочтениях и имеющихся материалах. Односкатная крыша для сарая требует значительно меньше материала – почти вдвое.
Такая крыша наклонена в одну сторону, поэтому высота в сарае получается неодинаковой. Это необходимо для обеспечения нормального стока воды с крыши, но за счет этого пространство над головой в подобном сарае будет ограничено.
Односкатная крыша для сарая обычно имеет уклон, направленный назад, то есть высота фасада в нем больше высоты задней стенки.
Окна, как правило, располагают на стороне фасада. В этом случае в сарае можно использовать естественное освещение, например, расположить под окном верстак или выращивать растений в горшках.
Простой чертеж сарая с односкатной крышей, который можно построить своими руками (фото выше) состоит из следующих деталей:
Добиться нужного угла наклона можно различными способами.
В качестве небольшого сарая может выступать обычный вагончик. Односкатную крышу на вагончик можно поставить и своими руками. Обычно в роли опоры для такой конструкции выступают передняя балка, которую крепят поверх передней панели, и конусовидные планки, прибитые с боков к боковым стенам. Их прикручивают к панели при помощи шОдноскатную урупов.
Сама крыша в этом случае – это большой лист ДСП, который нависает над боковыми стенками, защищая их от дождя. Крышу подымают, кладут на балку и опорные планки, выравнивают, чтобы она со всех сторон одинаково нависала над стенами, а затем прибивают гвоздями.
На заметку
Для крыш, имеющих больший вес рекомендуется использовать стропила и обрешетку.
По обе стороны стоек вдоль монтируют продольные рейки (4 х 10 мм) из древесины, которые должны по крайней мере на 20 см выходить с обеих сторон за торцы стен. На них будут располагаться поперечные потолочные балки. Для этого могут подойти и толстые доски порядка 7–8 см. Их укладывают с шагом 60–80 см и закрепляют при помощи гвоздей или специальных уголков.
Совет
Полезную площадь сарая легко увеличить если не обшивать ее потолок, то есть оставить балки незакрытыми и использовать их как крюки – на них можно подвешивать пакеты с семенами и другие небольшие предметы.
Затем со стороны фасада сарая гвоздями прибивают брус того же сечения, что и для обвязок. Далее с шагом 50 см устанавливают лаги (обрешетка). Эти доски начинают укладывать с фасадной высокой стороны до самой низкой. Конструкцию так же прибивают гвоздями и в нескольких местах закручивают проволокой. С боков рекомендуется делать выпуск до 20 см.
Важно
Нужно помнить, что деревянные детали подвержены гниению, плесени и т. д., поэтому их следует обработать специальными средствами для защиты от сырости.
Крыша обычного сарайчика обычно имеет небольшой угол наклона. Следовательно в снежные зимы на них может скапливаться довольно много снега, а при проливных дождях – влага. Поэтому желательно заранее укрепить крышу сарая, чтобы материал для кровли быстро не просел. Стропила укрепляют, добавляя в каркас поперечные балки, на которые станут дополнительной опорой. Шаг стропил лучше установить не больше 0,5–0,75 м.
На заметку
Щели, образовавшиеся между крышей и стенами можно закрыть – забить досками подходящего размера со всех сторон, исключая заднюю.
Сверху на лаги расстилают внахлест рубероид и крепят при помощи гвоздей на тонкие планки. Поверх рубероида крепят кровельный материал –профнастил, шифер, ондулин.
На заметку
Если уложить рубероид не в один, а два слоя, то он может служить и в качестве покрытия для кровли.
Нередко панели крыши бывают уже покрыты рубероидом, который защищает ее от дождя, сырости и влаги. Если же специального покрытия на них нет, крышу необходимо обшить рубероидом. Его нарезают по ширине крыши. Первую полосу рубероида кладут на самый нижний край так чтобы он примерно 5 см нависал над стенкой. Закладывают складкой и прибивают с интервалом 10 см с внутренней стороны панели крыши при помощи 1,2-сантиметровых оцинкованных гвоздей с большой шляпкой. Вторую полосу укладывают над первой – она должна на 10 см перекрывать верхний край предыдущей полосы, и точно так же прибивают, используя гвозди.Если размеры крыши сарая небольшие, тогда слой рубероида можно просто положить на нее и закрепить досками, обработанными антисептиком.
На места соединения рулонов прибивают гвоздями бордюрную тонкую рейку. Исключение составляет только низ задней стенки, на которую рейку не прибивают, и обеспечивают таким образом беспрепятственный сток воды.
На заметку
Если для кровли выбран мягкий материал – рубероид, толь, ондулин, то под такую кровлю делают обрешетку сплошной.
Сарай можно покрыть профлистом, шифером, кованым железом или более современными кровельными материалами.© 2021 stylekrov.ru
Сложно представить загородный дом или дачу без хозяйственных построек. В сараях хранят огородно-садовый инвентарь, летние качели, гамаки и складную мебель, здесь же можно поселить сельскохозяйственных животных, птицу, хранить сено и корма. Как правило, хозяйственные постройки сооружают из тех материалов, которые остались после строительства дома. Хозяину остается лишь выбрать чертеж сарая, определиться с его размерами и конструкцией кровли.
Самый оптимальный размер для надворной хозяйственной постройки – 3х6 метров. Этой площади хватит даже для сооружения летнего душа и туалета внутри постройки, а еще можно устроить здесь летнюю кухню.
Сделать чертеж сарая можно по фото, найденным в интернете, или придумать свой оригинальный сарай, а затем перенести идею на бумагу. Не рекомендуется возводить даже самые простые постройки без чертежа. Ведь на бумаге станут видны все размеры, нестыковки.
Крыши сараев чаще всего делают скатными. Плоская кровля задерживает слишком много осадков, снежных масс, требует тщательной гидроизоляции. Крыши сложной формы так же неуместны для сараев, ведь эта постройка призвана не украшать участок, а служить в хозяйственных нуждах.
Оптимальным решением для сарая станет односкатная кровля. В отличие от двухскатной здесь не потребуется обустройство конька, понадобится в два раза меньше стропил. Собирать односкатную крышу проще, а осадки и снег с нее сходят очень быстро, не угрожая гидроизоляции.
Важно! Угол наклона односкатной крыши должен быть больше 18 градусов. Такой скат позволит осадкам беспрепятственно покидать крышу, защитит сооружение от ветров и холода.
Оптимальное значение скатного угла крыши – 18-25 градусов.
Стены хозяйственной постройки можно возводить абсолютно из любых материалов, это может быть:
Если материалы для сооружения сарая необходимо покупать, лучше остановить свой выбор на пенобетоне. У пористых блоков есть масса преимуществ перед другими строительными материалами:
Несмотря на легкость пеноблоков, обязательно нужно сооружать фундамент для сарая. Учитывая размеры постройки (3х6) и вес конструкций, лучше выбрать фундамент ленточного типа. Для устойчивых, сухих почв подойдет и столбчатое основание.
Ленточный фундамент для небольшой хозяйственной постройки заливается на глубину около 40-60 см, при этом необходимо учитывать глубину промерзания почвы на участке в зимний период.
Землю на выбранном для строительства участке очищают от мусора, корней и растительности. Делают разметку периметра сарая, выкапывают траншею для ленточного фундамента.
На дно траншеи засыпают «подушку» из песка, щебня и гравия, тщательно утрамбовывают. Теперь необходимо закрепить опалубку для фундамента из старых досок, фанеры или шифера. Внутрь коробов устанавливают металлическую арматуру, которая должна укрепить фундамент.
Заливают бетон. В нескольких местах прокалывают раствор металлическим штырем, избавляя фундамент от лишнего воздуха. Теперь нужно оставить фундамент на несколько недель, чтобы бетон мог набрать необходимую прочность.
Когда бетон высохнет, можно приступать к возведению стен. Сначала выкладывают нижний пояс.
Внимание! Блоки или кирпичи нижнего ряда обязательно кладут на слой гидроизоляции. Ленточный фундамент накрывают слоем рубероида или обмазывают битумной мастикой, чтобы влага из бетона не попадала на стены сарая.
В соответствии с чертежом постройки выкладывают стены, выполняя оконные и дверные проемы. Коробка хозяйственной постройки из пеноблоков готова.
Намного чаще оказывается, что у хозяина есть остатки древесины, и он принимает решение о строительстве сарая из дерева. Для такой работы необходимы хотя бы минимальные плотницкие навыки, ведь придется работать и с пилой, и с рубанком.
Постройка из дерева весит совсем немного, в качестве ее основания вполне может выступить столбчатый фундамент. Для этого на участке делают разметку, перенося на землю периметр будущей постройки.
По углам сарая устанавливают столбы. Еще несколько опор должно располагаться в центре прямоугольника. Расстояние между опорами – 80-120 см (в зависимости от размера сарая и типа грунта на участке).
Глубина опор зависит от уровня промерзания почвы в регионе строительства, в среднем, это 40-60 см. После того как траншеи для опор выкопаны или пробурены, в них устанавливается деревянная опалубка, засыпается песчано-гравийная «подушка», укладывается металлическая арматура.
Теперь необходимо залить бетон. Через 5-6 дней, когда фундамент застынет, можно разбирать опалубку и приступать к строительству стен.
Для начала, нужно сделать нижнюю обвязку постройки из бруса. Перед укладкой древесины опоры фундамента накрывают двойным слоем рубероида. По углам брус соединяют металлическими скобами, проверяют по уровню.
Устанавливают вертикальные опоры по углам сарая, обязательно сверяясь с уровнем. Фиксируют их временными распорками. С учетом дверных и оконных проемов собирают из деревянных брусьев весь каркас сарая.

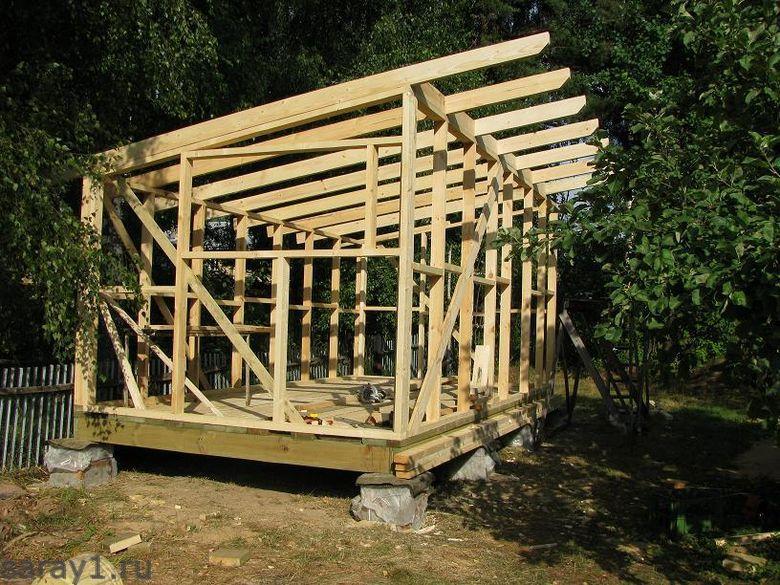

После сборки каркаса приступают к обшивке стен. Сделать это можно досками, влагостойкой фанерой или другим листовым материалом.
Важно! Древесину перед строительством сарая обязательно нужно обработать антисептическими средствами, чтобы предотвратить ее гниение. Для защиты от пожара применяют антипирены, которыми тоже пропитывают брусья и доски.
Сборка односкатной крыши сарая своими руками пошагово состоит из следующих этапов:
Совет! Сараи с односкатной крышей необходимо инспектировать после каждой зимы: выявлять и устранять дефекты, протечки, влажную древесину.
Фото готовых сараев помогут определиться с типом конструкции и размерами подсобного помещения. Но большинство владельцев загородных участков и дач выбирают небольшие надворные постройки, с параметрами 3х6 метров. А крыши делают скатными, эта конструкция проще в реализации, дешевле обходится и хорошо себя показывает в эксплуатации.
Построить собственный сарай с односкатной крышей на дачном участке будет оптимальным вариантом организации хранения садового инвентаря, инструментов или детского велосипеда. Немаловажным фактором здесь является и то, что выполнение поставленной задачи вполне может быть осуществлено собственными силами. Это позволит сэкономить средства, которые можно перенаправить, например, на приобретение более качественных материалов. Поэтому, если есть базовый опыт обращения с инструментом, то сделать сарай с односкатной крышей своими руками будет под силу любому домашнему мастеру.
Для начала необходимо сказать несколько слов об особенностях этого типа организации кровли постройки и связанных с ними нюансами работ.
Односкатная крыша представляет собой один из наиболее простых типов кровли, выполненной в виде единой плоскости, которая установлена под некоторым углом к основному каркасу строения. Для сарая такая крыша будет более рациональным вариантом, чем двухскатная, так как она проще в технологическом отношении, быстрее возводится и требует приобретения меньшего количества материала. Односкатная конструкция кровли не предполагает сооружения сложных стропильных систем, что не только упрощает процесс монтажа, но и снижает нагрузку на несущие конструкции. Среди условных недостатков односкатной крыши можно упомянуть лишь несколько простой внешний вид постройки.
Несмотря на то, что односкатная крыша небольшого сарая своими руками отличается простотой, можно выделить несколько распространённых видов односкатных крыш. В качестве разграничивающего фактора может выступать наличие или отсутствие чердачного пространства, а также применение (или нет) утепляющего материала. При выборе подходящего варианта необходимо соотносить специфику предполагаемого использования постройки и её габариты.
Например, в соответствии с нормами пожарной безопасности не допускается сооружение чердачных пространств высотой менее 1.6 м. Поэтому, если рассматривать сарай 3*6 с односкатной крышей, то для присутствия чердака потребуется достаточно большой угол наклона кровли. В этом случае возрастёт и ветровая нагрузка на кровлю, поэтому такой тип крыши не получил распространения. Что касается утепления крыши, то если сарай не планируется активно использовать в качестве рабочего помещения в холодное время года, то на использовании утеплителя можно сэкономить.
Что касается выбора оптимального угла наклона кровли, то его необходимо осуществлять в зависимости от используемого кровельного материала и специфики климатической зоны строительства. Дело в том, что односкатные крыши представляют собой чаще всего покатые плоскости с углом наклона от 10 до 30 градусов, а потому важно обеспечить адекватное отведение атмосферных осадков. Например, если крыша изготавливается из профнастила, то минимальный угол наклона должен составлять 12 градусов. При этом важно учитывать и расположение самих листов – укладывать профнастил так, чтобы гофрированные элементы были направлены вдоль наклона. Поперечная укладка будет препятствовать удалению осадков и иных загрязнений, вроде опавшей листвы.
Что касается того, какой материал лучше использовать для того чтобы покрыть крышу небольшого сарая своими руками, то рынок предлагает достаточно широкий выбор вариантов.
Асбоцементный шифер – традиционный и привычный в нашей стране кровельный материал, обладающий неплохими эксплуатационными характеристиками. При этом требует тщательной гидроизоляции крыши и оказывает значительную нагрузку на несущие конструкции, что важно учесть перед тем, как строить сарай своими руками.
Натуральная черепица – обладает лучшими по сравнению с шифером свойствами, но также много весит.
Металлические материалы – речь идёт о профнастиле, металлочерепице и т.д. Обеспечивают достаточный уровень защиты, при этом просты в работе. Вес профлиста меньше шиферного, но склонен к появлению конденсата при колебании температур, а потому требует тщательной гидроизоляции.
Битумные материалы – обладают отличными характеристиками гидрозащиты и практически не оказывают нагрузки на стропила и каркас сарая, благодаря сравнительно малому весу.
Что выбрать в конкретной ситуации необходимо решать индивидуально.
Отдельного внимания заслуживает вопрос отведения атмосферных осадков с односкатной крыши. Процесс может осуществляться как самопроизвольно, так и организованно. В первом случае естественный уклон кровли обеспечивает сход осадков вниз, и они свободно удаляются с края по всей его ширине. Если планируется именно такое решение задачи, то это необходимо предусмотреть перед тем, как построить сарай и расположить его скатом в сторону малоиспользуемой территории. В случае использования водостока его направляют в сторону одного из углов строения. При этом для предотвращения негативного воздействия влаги на фундамент, рекомендуется изготовление дренажной системы.
Если все предварительные вопросы решены, то можно приступать к монтажу односкатной крыши сарая своими руками. Для обеспечения соблюдения необходимых технологических правил проведения работ, а также техники безопасности, все работы следует разделить на несколько этапов и выполнять их последовательно.
Несмотря на сравнительную простоту изготовления, первоначальной стадией работ должен быть чертёж сарая с односкатной крышей или подробная схема необходимой структурной части постройки. В проекте необходимо продумать способ обеспечения необходимого уклона плоскости. Традиционным вариантом является использование в качестве опоры для стропильной системы двух противоположных стен сарая, имеющих разную высоту. Этот вопрос прорабатывается перед тем, как построить свой сарай с односкатной крышей.
Кроме того, уклон может быть сформирован с помощью специально собранных конструкций (стропильных ферм) уже после того, как строительство сарая будет завершено. Эти элементы могут приобретаться в готовом виде или собираться самостоятельно. Они представляют собой треугольные каркасные конструкции, стороны которых формируют необходимый уклон плоскостей. Их использование может быть востребовано, когда речь идёт о замене старой кровли на односкатный вариант, когда разницу в высоте стен обеспечить невозможно.
При достаточном уровне квалификации выполнить необходимые чертежи можно и самостоятельно, однако для достижения наиболее качественного результата рекомендуется обратиться к квалифицированным специалистам или использовать готовые проекты, которые можно найти в сети интернет.
Стропильная система односкатной кровли представляет собой ряд последовательно установленных деревянных элементов, которые закреплены с двух сторон на стенах. При этом перед тем, как сделать односкатную крышу необходимо выбрать материал изготовления самого сарая.
Если стены изготовлены из твёрдого материала (из кирпича, из блоков и пр.), то укладку стропил необходимо на специальный элемент – мауэрлат. Для его изготовления используется деревянный брус сечением от 100/200 мм. Брус укладывается на стены с гидроизоляцией и фиксируется с помощью анкерных болтов.
В случае если речь идёт о полностью деревянном каркасе, то в качестве опоры для стропил используется верхняя обвязка.
Для придания мауэрлату дополнительной устойчивости к негативному воздействию внешних факторов его рекомендуется обработать антисептическими и водоотталкивающими составами.
Теперь можно приступать к установке стропильной системы. Далее будет приведён процесс её монтажа своими руками пошагово. Исходя из специфики конкретного случая, некоторые действия могут отличаться, но общий их алгоритм сохранится.
В данном случае наиболее подходящим вариантом будет использование деревянного бруса. Его сечение выбирается, исходя из длины элементов, и составляет 100/150 мм на 3м.
Для того, чтобы сократить время работ рекомендуется закрепить два крайних стропила и натянуть между ними прочную нить, с обеих сторон для формирования единого уровня.
Используя нить в качестве ориентира, производится установка всех остальных элементов.
Расстояние между стропилами выбирается с учётом выбранного кровельного материала, при этом значение будет иметь не только его вес, но и собственная прочность. Крышу время от времени необходимо будет чистить, а потому стропильная система должна выдерживать вес материала и вес человека, производящего работы. В большинстве случаев оптимальным шагом между стропилами каркасного сарая будет 1 метр.
Когда стропильная система будет готова, следует укладка гидроизоляционного материала. Его закрепление производится с помощью строительного степлера, при этом материал укладывается снизу вверх. Листы гидроизоляции закрепляются внахлёст не менее 15 см, а места стыков проклеиваются скотчем для обеспечения целостности полотна.
Поверх гидроизоляционного слоя набивается контробрешётка, необходимая для монтажа кровельного материала. Она обеспечивает конструкции дополнительную прочность, а также подкровельную вентиляцию, что особенно необходимо для металлических кровельных материалов. Если же на крышу сарая укладывается материал на битумной основе, то обрешётка набивается сплошная или с шагом не более 10 см., а в случае с рулонными материалами -используется фанерная основа.
Завершающим этапом работ является укладка кровельного материала. Вне зависимости от его разновидности монтаж осуществляется снизу вверх для обеспечения возможности свободного удаления атмосферных осадков с плоскости ската. После формирования кровли устанавливаются элементы системы водоотведения и каркасный сарай с односкатной крышей можно считать готовым.
Самостоятельное проведение работ по монтажу односкатной крыши возможно в большинстве случаев. Для наиболее полного понимания вопроса можно дополнительно изучить тематические видео, которые можно найти в сети. При соблюдении простых правил монтажа сарая 3*6 и внимательности на всех этапах осуществления задачи результат вполне может стать предметом личной гордости.
Независимо от целей, коим будет служить сарай, ему нужна крыша. А вот какой она должна быть — напрямую зависит от типа сооружения. И прежде чем изучать пошаговое строительство крыши сарая своими руками, стоит определиться с ответами на вопросы, о которых и пойдет речь ниже.
Краткое содержимое статьи:
Вопрос первый: какую крышу для сарая можно сделать?
Среди огромного разнообразия форм и вариантов, наиболее оптимальными для сарая считаются:
Сложные геометрические формы на сарае будут не только лишними, но и повысят трудозатраты и расход материалов. А ведь, зачастую, именно желание сэкономить подталкивает к размышлениям на тему как определиться с крышей сарая, и к стремлению сделать ее своими руками, не так ли?
Для времянок и сооружений облегченной конструкции такой вариант заслуженно считается оптимальным. Небольшой вес и простота конструкции — главные достоинства. К недостаткам можно отнести отсутствие чердака и скапливающийся в зимнее время снег, который увеличивает нагрузку на все сооружение.
Наилучший вариант для капитальных сооружений. Прочные стены сарая с легкостью выдержат ее вес. А более серьезный, в сравнении с односкатной, расход материалов и, соответственно, возросшие затраты компенсируются возможностью обустроить чердачное помещение.
Кроме того, двухскатный вариант не потребует очистки от снега и льда. Правда есть и недостаток: высокая парусность. В случае неудачного расположения сарая и использования легких материалов для покрытия такой крыши, есть серьезный риск ее повреждения порывами ветра.
Это, по сути, две разнонаправленные односкатные крыши, расположенные на разных уровнях. Идеальный вариант на тот случай, если вы планируете поставить пристройку или навес со стороны фасада сарая. Как это выглядит на деле можно понять по следующим фото крыш для сарая.
Определившись с типом можно переходить к вопросу второму: из чего можно сделать крышу сарая? Наиболее распространенный материал для несущих конструкций — дерево. Однако это не исключает и возможность применения металла. Выбор материала для сооружения каркаса крыши во многом зависит от того, чем вы собираетесь ее крыть.
Для времянок, сарайчика для инструментов и прочих сооружений облегченной конструкции, не рассчитанных на долгую эксплуатацию можно использовать бюджетные и пластичные материалы. В качестве основы тогда желательно использовать дерево.
Более дорогими металлочерепицей или металлопрофилем можно крыть как времянки, так и капитальные сооружения. Они хорошо ложатся и на металл и на дерево, долговечны и эстетичны. Однако при выборе такого варианта стоит учитывать низкий уровень тепло и звукоизоляции.
В том же случае, когда нужно выбрать нечто недорогое, долговечное, практичное и эстетичное — обратите внимание на шифер. Избрав его стоит озаботиться закупкой дерева.
Здание уже возведено, с типом крыши и видом кровли уже определились. Дело осталось за малым: соорудить. Любая толковая инструкция как правильно сделать крышу начинается со слов «нарисуйте схему».
Это ключевой момент, ибо только грамотное схематическое изображение с указанием размеров позволит не только рассчитать количество необходимого материала, но и поможет избежать ошибок в процессе работы.
Внимательно изучив лучшие чертежи крыш для сарая, вы сможете самостоятельно разобраться в них и без излишних пояснений.
Для возведения односкатной крыши на сарай особых навыков не нужно. Достаточно помнить только следующие правила:
Двускатная крыша чуть прихотливее, однако и с ней не возникнет проблем, если знать, что:
И самое главное: не забывайте об основной защите стен от осадков — свесах кровли. Необходимый минимум для сарая составляет 20 см, однако, при возможности, стоит ориентироваться на размеры 0,3-0,5 м.
Также рекомендуем просмотреть:
На чтение 6 мин. Просмотров 2.4k. Опубликовано Обновлено
У владельцев частной недвижимости всегда есть множество вещей, которым нет места в жилом доме. Для их хранения возводятся отдельные строения, различающиеся по месту расположения, архитектуре и размерам. Оптимальным во всех отношениях решением таких ситуаций является каркасный сарай с односкатной крышей. Возвести такую конструкцию можно быстро и недорого, процедура несложная, но требует наличия минимальных знаний и умений.
Чтобы построить даже самый простой сарай из бруса 100х100 своими руками, нужно разобраться с устройством, порядком и правилами возведения сооружения. Готовое строение отличается практичностью, функциональностью и минимальными затратами на содержание.
Состоят постройки из таких частей:
Хозблок оборудуется окном, вентиляцией, а иногда и дренажом. Грамотный подход к делу и правильный расчет позволяет получить отличный результат.
Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, выбирают в тех случаях, когда к строению не предъявляется особых требований в плане комфорта, уюта и внутреннего убранства. Хозяйственные постройки выполняют свои функции относительно защиты внутреннего содержания от посторонних лиц и природных факторов.
Крыша на сарай односкатная отличается такими достоинствами:
Чердачное пространство отсутствует, термоизоляцию, как правило, не делают.
Односкатная крыша сарая внешне выглядит, как половина двускатной конструкции. Могут использоваться стропильные системы аналогичные данным проектам.
Иногда стропильные системы не используются, кровля укладывается сразу на стены с разной высотой по фасаду и тыльной частью.
Выбор материала для создания каркаса определяется исходя из климатических условий и характеристик имущества, которое планируется хранить в строении. В условиях, где нет сильных ветров и большой снеговой нагрузки, вполне подойдет легкий каркас из досок для сарая. Когда эти показатели близки к критическим значениям, нужно строить сарай из бруса 50х50 мм.
Во всех случаях рекомендуется следующая схема возведения стен:
Окна и двери делаются из бруса или покупаются готовые.
Чтобы сделать крепкий и удобный хозяйственный блок, применяются материалы, оптимально подходящие для поставленных целей.
Выбор следующий:
При наличии в запасе нескольких видов материала можно их комбинировать. Цоколь делается из кирпичей, каркас из стальных профилей, а стропильная система из древесины.
Основными вариантами является совместное или отдельное размещение строения. В первом случае уклон кровли делается в сторону фасада, а во втором — в обратную сторону.
Если принимается решение в пользу обособленного строения, следует придерживаться таких правил:
Перед тем как окончательно определиться с местом строительства, следует спросить совета у специалиста.
На подготовительном этапе определяется комплектация сооружения, делается чертеж, составляется смета. Затем нужно закупить материалы и собрать полный набор инструментов. Начинать строительство нужно в теплое время года, имея долгосрочный прогноз сухой погоды.
Пошаговая инструкция возведения сарая с односкатной крышей:
В заключение выполняются отделочные работы.
Строители рекомендуют останавливать свой выбор на совмещенных сараях. Это удобно в бытовом плане и дешевле, так как экономятся средства на возведение одной стены. Уклон крыши должен быть достаточным для эффективного отвода снега и воды. Нужно делать гидроизоляцию каждого элемента здания.
youtube.com/embed/ricKrdlMSio?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>
Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.
Содержание статьи
Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.
Один из проектов домов с односкатной крышейМногих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.
Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.
Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.
Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.
Односкатная крыша для сараяПри достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.
При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.
Как перенести нагрузку со стен на перекрытиеПри заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.
Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.
Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.
Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.
При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.
Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.
Устройство ферм односкатных крыш при ширине зданий более 6 метровДля зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.
Вариант сращивания стропилЕсли общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.
Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.
Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).
Наименование кровельного материала | Минимальный угол наклона (в градусах) |
---|---|
Асбоцементный шифер и ондулин | 6° |
Цементно-песчаная и керамическая черепица | 10° |
Гибкая битумная черепица | 12° |
Металлочерепица | 6° |
Асбо-цементные или сланцевые плиты | 27° |
Стальные оцинкованные, медные, цинк-титановые листы | 17° |
Профнастил | 6° |
Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.
Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.
Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).
Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.
Как высчитать параметры односкатной крышиПри расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.
Пример рисунка в ScratchUpПроще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышейПосле того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.
Начало монтажа односкатной крыши — укладка мауэрлатаЕго сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогонаШирина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стеныСначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладка стропилУкладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Стропила уложеныСпособ крепления стропилДалее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрануМембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.
Обрешетка из доски 25*150 ммСначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результатеДалее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системыДалее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостикуДалее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пуралаПосле укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готоваНу, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти законченаКак уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.
Проект небольшого дома под односкатной крышейЭтот дом существует. особенно хороши односкатные крыши в местностях с перепадом высотыОдноэтажный дом с односкатной крышей большой площадиДвухэтажный дом с террасами на двух этажахПод натуральную черепицу требуется большой угол наклона крышиБольшие окна — красиво, но нерационально в нашем климатеРазноуровневый дом — интересный реализованный проектЭто — прототип того, что расположен вышеОригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиямиТот же проект, что вверху, с другой стороныДве односкатные крыши на разных уровняхСарай является необходимым атрибутом для любого загородного жителя. Именно здесь можно хранить необходимые материалы, хозяйственные инструменты, оставшееся сырье и, по желанию, банки с консервацией. Каркасный сарай с односкатной крышей, построенный своими руками, станет оптимальным вариантом обустройства двора удобной бытовой постройкой.
Подобная практика позволит возвести сооружение, которое полностью удовлетворит требования владельца загородного дома. Дополнительно, для возведения сарая или дровяника подобного типа требуется значительно меньше времени и денежных средств, чем в случае сотрудничества со специализированной службой.
Зная, как осуществить строительство каркасного сарая с односкатной крышей, можно оперативно обустроить внутренний двор надежной хозяйственной постройкой. Сарай данного типа обладает большим количеством достоинств:
Перед созданием хозяйственного здания рекомендуется определить наиболее подходящее место для строительства. Следует учитывать особенности ландшафта и климата, чтобы построенный хозблок прослужил долгий срок.
Чаще всего каркасный сарай с односкатной крышей воздвигается либо возле жилого дома, либо по периметру загородного участка. Подобное решение зависит от индивидуальных предпочтений заказчика. Существуют определенные правила, следуя которым можно найти подходящее место для строительства даже на маленьком участке.
При составлении проекта следует уделять внимание особенностям местности. Возводить сарай лучше на территории непригодной для дальнейшего использования. Лучше строить блок так, чтобы проезжая часть оставалась свободной при этом сам сарай находился в доступной близости от основного места работ.
Важным этапом создания каркасного сарая с односкатной крышей своими руками является планирование будущих работ. Спроектированные чертежи помогают определить необходимое количество строительного материала, рассчитать приблизительную длительность всего процесса и т. д.
Для сарая обычно используют дерево, пластик или металлические. Чтобы возвести сооружение стандартных размеров 3х6 м достаточно найти:
После приобретения приблизительного списка подобных материалов, можно переходить к строительству хозяйственного блока.
Следует помнить, что основу для строительства сарая нельзя закладывать на территории, расположенной ниже остального участка. Такое местоположение будет способствовать накапливанию внутренних вод и подмыванию грунта. Для закладки фундамента следует очистить необходимую территорию от накопленного мусора, растений.
Обычно создают основу столбчатого типа, для которого характерно закапывание столбов на глубине до 50-60 см с равномерным шагом в 120-130 см. Четыре бруса должны поддерживать углы сооружения, остальные рекомендуется распределить по всей площади.
Дополнительным слоем накладывается опалубка, ширина которой 20-30 см. Предварительно созданные отверстия в грунте наполняются подушкой из песка и гравия и заливают приготовленной бетонной смесью. Для укрепления полученных деталей вставляют арматуру, которая примет основную нагрузку на себя.
Каркас здания формируют пока застывает основа сарая. Для этого необходимо:
Выложить бруски по периметру необходимого сооружения, а сами концы досок закрепить для надежности металлическими скобами. Затем переходят к формированию вертикальных стоек, которые фиксируют подкосами. Важно следить за тем, чтобы фронтальная крыша находилась выше чем оставшихся стен.
Подобная практика необходима для создания наклонной односкатной крыши сарая. После окончания установки балок, расположенных на расстоянии 60-120см друг от друга переходят к формированию крыши.
Для начала монтируют стропильные ноги, которые следует расположить под углом в 17 градусов, при этом размеры свеса не должны превышать 50 см. После установки фронтальной и тыльной доски, проверяют качество монтажа с помощью уровня. При наличии отклонений стоит увеличить размер лекала до оптимального значения. Затем переходят к закреплению обрешетки с помощью строительного степлера и необрезной доски.
Установив кровельный пирог, приступают к фиксации кровельного материала. Необходимо следить за качеством прилегания черепицы, чтобы исключить вероятность протекания кровли.
По окончании необходимых работ приступают к отделке здания. Как правило, в качестве основного материала могут выступать полимерные пластмассы, профлисты, деревянные брусья и обыкновенные доски. Для увеличения срока эксплуатации здания, стены сарая строят из кирпича.
Самостоятельно построенный сарай нуждается в регулярной диагностике. Следует хотя бы два раза в год обследовать сооружение на наличие дефектов и через 6 лет проводить обновление защитного покрытия.
Следующая информация представляет собой руководство, которое вы можете использовать для постройки сарая для игры в азартные игры. крыша. Используйте эту информацию на свой страх и риск. Как всегда обращайтесь за советом ваших местных строительных чиновников, если вы планируете использовать эту информацию построить односкатную крышу, чтобы убедиться, что ваш сарай будет построен в соответствии с местными спецификации строительных норм.
Пожалуйста, не используйте это руководство для постройки сарая шириной более 12 футов.По соображениям безопасности, вам следует поручить изготовителю фермы построить ваши перевернутые фермы для навесов шириной более 12 футов
Односкатная крыша в виде двускатной
больше места для хранения вещей на чердаке по сравнению с фронтоном или соляной коробкой
стиль односкатной кровли. Рекомендации, которые я собираюсь объяснить вам, в общих чертах
шаги, которые я использую, когда проектирую свои планы сарая для гамбрел, сарай для сарая
планы и планы небольших сараев.
Пример, который я буду использовать для показывая вам, как построить свою собственную ферму навеса, будет 10 футов широкий сарай. Все элементы фермы будут равны как по длине, так и по концам. угловые измерения. Каждая ферма будет состоять из 10 штук. 4 фермы члены и 6 косынок.
Сарай в обрамлении ферм гамбрелей Строительство фермы сарая GambrelКогда вы проектируете односкатную крышу, будь то двускатная, двускатная или соляная яма, уклон крыши никогда не должен быть меньше 3–12. Это означает, что для каждого 12-дюймового горизонтального пробега у вас должно быть не менее 3 дюймов подъема. Все, что меньше этого, в конечном итоге приведет к протечке крыши, если вы планируете укладывать на нее черепицу.Исключения составляют металлическая крыша или кровля с приклеенной резиновой мембраной.
Угол наклона односкатной кровли Gambrel и соответствующие градусыВ нашем примере двускатная крыша имеет два ската: верхний и боковой.
Два разных ската крыши со стропильной фермой сарая.На рисунке выше показан уклон верхней крыши 4–12, а уклон боковины — 23–12. В этом примере нам не нужно беспокоиться о проникновении воды в черепицу.
Вот шаги, которые необходимо использовать для определения длины элементов фермы и углов на концах.
Найдите красивую широкую открытую плоскую поверхность, например, пол сарая или гаража. Наш пример будет для сарая шириной 10 футов. Обычно навесы строятся таким образом, чтобы точные размеры вашего пола были точно такими же, как и размеры вашего навеса.
Другими словами, если вы строите сарай шириной 10 футов и длиной 12 футов, пол вашего сарая после обрамления и обшивки будет иметь размер точно 10 футов x 12 футов. И когда вы обрамляете стены, внешние размеры от внешних краев верхней плиты также будут равны 10 на 12 футов.
Наш пример сарай шириной 10 футовИтак, наш первый шаг — провести меловую линию на полу и отмерить 10 футов на этой линии.
Шаг 1 для определения размеров фермы дворового сараяТеперь, используя 10-футовую линию, найдите точную середину и нарисуйте или закрепите линию, идеально перпендикулярную в средней точке.
Проведите перпендикулярную линию от серединыТеперь у нас есть основа для проектирования фермы перемычки, но сначала мы должны найти или построить линию, которая измеряется на 45 градусов от этой средней точки.
Нахождение точки под углом 45 градусовТеперь, когда у нас есть 5-дюймовые измерения от горизонтальной линии и вертикальной линии, мы можем провести линию между этими двумя точками. Используя эту линию, найдите среднюю точку и проведите линию от исходной средней точки вверх через это новое место. Это поможет нам определить точное расстояние для верхних размеров наших частей фермы, которые будут одинаковыми.
Определение линии под углом 45 градусовОтмерьте 5 футов на линии, которая представляет линию под углом 45 градусов от средней точки. Теперь у нас есть 3 точки для определения размеров верхней фермы. Из-за проведенной нами линии под углом 45 градусов каждая из частей нашей фермы будет иметь одинаковые верхние и нижние размеры и одинаковые угловые вырезы на каждом конце.
Теперь у нас есть три точки, которые позволят нам измерить наши элементы фермы для этого сарая шириной 10 футов.Нарисуйте линии между этими тремя точками, чтобы представить верхнюю часть ферм, и отмерьте 3 1/2 дюйма от каждой линии. Это будет представлять собой полную 2×4. Учитывая тот факт, что наша средняя линия находится под углом 45 градусов, это означает конечные углы каждой части фермы будут составлять 22,5 градуса каждая.
Определены размеры фермы Gambrel 2×4Теперь мы знаем все размеры, необходимые для резки и изготовления нашей первой фермы. Каждая деталь фермы будет иметь длину 3 фута 10 дюймов по верхнему измерению, а угол среза будет равен 22.5 градусов с каждого конца. Самый простой способ получить эти угловые измерения на концах — использовать скоростной угольник.
Использование квадрата скорости Swanson для угловых измеренийНаш следующий шаг — перенести эти измерения на 2×4 и вырезать 4 части, чтобы сформировать нашу первую ферму. После того, как все части будут вырезаны, мы можем выложить их вместе так, чтобы они образовали решетчатую ферму шириной 10 футов.
4 одинаковых стропильных ферм для односкатной крыши.Убедитесь, что ширина вашей фермы составляет ровно 10 футов от одной нижней стороны до другой.После того, как косынки будут прибиты, с вашей фермой будет некоторая люфта, но для этой первой фермы критически важно, чтобы она соответствовала. Если это не так, сделайте все необходимые корректировки и запишите эти корректировки, чтобы оставшиеся фермы были идентичными.
После того, как ваша первая ферма отмерила нормально, пора вырезать и прикрепить косынки. Для фермы-перемычки нам понадобится всего 6 косынок, сделанных из материала 1/2 дюйма, такого как osb или фанера.
Прибейте косынки к ферме во всех 3 точках соединения с 8d общими гвоздями, используя 10 на соединение, по 5 на каждый конец фермы.
Пластины косынки прибиты на местоУбедившись, что части фермы выровнены правильно и действительно подходят к вашему сараю шириной 10 футов, мы можем сделать приспособление, используя эту первую ферму. Отрежьте еще 4 части фермы и выровняйте их в приспособлении, затем продолжайте прибивать косынки.
Соберите достаточно ферм для односкатной крыши. Обычно достаточно поставить 2 фута по центру с вашими фермами сарая, однако 16 дюймов по центру лучше, и дополнительные затраты будут минимальными для дополнительной прочности и поддержки.
Приспособления, используемые для упрощения конструкции ферм.Если стойки стены вашего сарая обрамлены в 2 футах по центру, и вы решили, что хотите поставить ферм на 16 дюймов по центру, тогда вам понадобятся 2 верхние пластины. Как правило, если ваши фермы будут совпадать со стойками стены, требуется только одна верхняя пластина.
Местные строительные нормы и правила могут требовать использования ураганных стяжек.Концы фермы прибиваются гвоздями к верхней пластине 3-16d на конец.
Наш следующий шаг — добавить сайдинг, балки потолка и настил чердака.Добавление настила чердака упростит установку кровельного покрытия, поскольку для большинства верхних панелей вы сможете стоять на настиле чердака.
Добавлены сайдинг, потолочные балки, петли и пол в чердаке.Для большей поддержки к фермам могут быть добавлены дополнительные распорки. Если это сделано, убедитесь, что каждая ферма находится точно по центру наверху.
Теперь, когда у нас есть настил на чердаке, мы можем начать покрывать крышу панелями osb 1/2 дюйма.Начните с одного из верхних углов. Убедитесь, что внешний короткий край панели находится заподлицо с внешней фермой. Также убедитесь, что столешница из OSB или фанеры находится на одном уровне с верхней частью внешней фермы. Верх может еще не идеально совпадать с остальными верхушками фермы, но мы выровняем это через минуту.
С внешней кромкой заподлицо прибейте этот край через каждые 8 дюймов 8d общими гвоздями. Теперь верхнюю часть листа можно прибить к вершинам фермы. Возможно, вам придется потянуть или толкнуть лист, чтобы выровнять его, но выполняйте так будет квадрат вашего каркаса крыши.Как только вы это сделаете и ваши фермы будут точно на своих центральных позициях, вы можете прибить лист к ним таким же образом. Используйте 8d обычных гвоздей через каждые 8 дюймов.
Запуск кровельного настила Установлен второй лист крыши.Теперь, когда у нас есть верхние листы, прибитые к месту и крыша сделана квадратной, мы можем закончить с защитным покрытием на первой стороне, а затем сделать противоположную сторону таким же образом.
Одна очень важная вещь, которую следует помнить при обшивке панелями или обшивкой кровли, — это смещение стыков панелей для прочности.Все панели должны быть прибиты гвоздями 8 дюймов по периметру и 12 дюймов в поле или внутри ферм.
Продолжайте обшивать другую сторону крыши. Кровельное покрытие с шахматными торцевыми соединениямиОбшивка верхнего торца установлена на обоих концах нашего дворового сарая. Вентиляция может быть достигнута путем размещения вентиляционных отверстий на фронтонах на обоих концах вплотную к коньку, или можно установить вентиляционное отверстие на коньке.
При желании теперь должны быть установлены свесы. Свесы могут быть построены из плоских или прибитых к краю стропил размером 2×6, которые называются стропилами.
Другой способ создания переднего и заднего свесов — взять 2 фермы и сделать из них сборку лестницы, прибив между ними стойки 2х4. Эти лестничные конструкции могут быть прибиты к внешним концам навеса.
Вместо соединения ферм с деревянными вставками можно использовать металлические пластины для ремонта с обеих сторон.
Использование металлических пластин для ремонта 2×4 SimpsonНе рекомендуется использовать эти пластины для ремонта внутренних ферм.
Сборка узлов переднего и заднего свесовЕсли вы выберете монтаж свесов лестницы, их можно будет установить до того, как будет снято кровельное покрытие.Таким образом, вы можете нанести защитную пленку на внешние края свесов, и это даст гораздо больше прочности.
Закройте свесы и добавьте угловую блокировку и боковые свесы.
Обшивка свесов, добавлены блоки и добавлены боковые свесыСледующий шаг — необязательный — укладывание толя или рубероида. Этот шаг настоятельно рекомендуется для продления срока службы вашего сарая, так как он поможет защитить настил или фанеру под ним.
Рубероид бывает весом 15 # или 30 #. 15 # обычно используется, однако, если уклон вашей крыши очень низкий, например, уклон 3/12, рекомендуется 30 #. Для нашего сарая 15 # вполне подойдет.
Также рекомендуется использовать водосточные кромки по всему периметру крыши для дополнительной защиты.
Добавлен рубероид и капельный крайТеперь, когда у нас есть кровельный рулон и установлен край оттока по всему периметру кровельного покрытия, пришло время положить черепицу на крышу.Подойдут либо черепица с тремя выступами, либо мерная черепица. Я обнаружил, что размерная черепица намного проще в установке и намного долговечнее, чем черепица с 3 язычками, но при этом стоит дороже.
Для сарая или небольшого сарая вам не придется класть много черепицы, поэтому дополнительные расходы минимальны и того стоят. Однако вы должны попытаться сопоставить то, что сейчас находится на крыше вашего дома!
Ваш стиль Gambrel для односкатной крыши завершенОставьте односкатную крышу в стиле двускатной крыши, чтобы построить односкатную крышу.
Этот пошаговый проект своими руками про как построить сарай на односкатной крыше . Строительство крыши сарая с чердаком придаст вашему проекту характер и увеличит пространство для хранения вещей на заднем дворе. Следуйте инструкциям и не забудьте проверить остальные связанные проекты, если вы хотите узнать, как построить каркас сарая, а также как сделать последние штрихи.
Если вы действительно хотите эффективно использовать пространство сарая, мы рекомендуем создать базовый чердак. Для того, чтобы выполнять работу как профессионал, вам необходимо установить опоры 2 × 4 в нижней части ферм и закрепить их на месте с помощью гальванизированных шурупов 2 1/2 дюйма. Работайте с большой осторожностью и вниманием, чтобы не допустить дорогостоящих ошибок. Планируйте все аспекты конструкции, начиная с используемых материалов и заканчивая размером компонентов.
Кроме того, важно также использовать качественные материалы, если вы хотите построить прочную крышу.Кроме того, просверлите направляющие отверстия в компонентах перед тем, как вставить оцинкованные шурупы, чтобы древесина не раскалывалась. Всегда выравнивайте компоненты с обоих концов, прежде чем закрепить их винтами. Прикрепите фермы спиртовым уровнем и разместите их каждые 24 дюйма по центру. Не забудьте ознакомиться с остальными проектами сарая ЗДЕСЬ .
Для того, чтобы построить односкатный сарай , необходимо:
Строительство односкатной крыши сарая
Умный совет: Строительство навеса на гамбреловой крыше — сложный проект, но любой человек с базовыми навыками может выполнить свою работу, если использовать правильные планы и методы обработки дерева.Планирует размер и форму крыши в соответствии с вашими потребностями и вкусами.Строительство ферм
Первым этапом проекта является строительство стропильных ферм. Как вы легко можете видеть на планах, вам нужно обрезать компоненты нужного размера и обрезать их концы под прямым углом. Используйте торцовочную пилу, чтобы выполнить работу быстро и точно, но вы также можете использовать циркулярную пилу. После скрепления компонентов винтами необходимо укрепить стыки, установив фанерные вставки 1/2 ″.
Установка ферм
Прикрепите фермы к пластинам и закрепите их на месте с помощью оцинкованных шурупов после того, как выровняете их с помощью спиртового уровня. Если вы хотите получить профессиональный результат, необходимо разместить фермы через каждые 24 дюйма по центру и выровнять их с обоих концов. Работайте внимательно и с большой осторожностью и установите блокировку 2 × 4 между фермами, чтобы повысить жесткость навеса двускатной крыши.
Установка свесов
Прикрепите концы пояса к передней и задней части сарая, используя фанеру с канавками 5/8 ″.После этого мы рекомендуем вам установить передний и задний свесы навеса, чтобы добавить стиля вашей конструкции и защитить компоненты от гниения. Как вы можете заметить на изображении, вам нужно использовать обычные фермы и установить 7-дюймовые блокировки, чтобы получить 10-дюймовый свес. Прикрепите компоненты к концам перемычки и прикрепите их к каркасу с помощью гальванизированных шурупов 3 1/2 ″, предварительно просверлив пилотные отверстия.
Укладка кровельных листов
Прикрепите фанеру с гребнем и пазами 3/4 дюйма к стропильным фермам, следуя схеме, показанной на изображении.Если вы хотите получить профессиональный результат, рекомендуем подогнать листы под нужный размер с помощью циркулярной пилы с острым лезвием. Поместите листы в фермы и закрепите их на месте с помощью шурупов / гвоздей 1 1/2 дюйма через каждые 6-8 дюймов. Накройте другую сторону навеса таким же образом, как описано выше.
Укладка черепицы
Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами.Кроме того, вырежьте кусок 12 дюймов для верхнего выступа. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним. Перед установкой битумной черепицы уложите стартовый слой в нижней части крыши. Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько различий.
Smart Tip: Первый курс должен начинаться с черепицы с 3 язычками, второй курс с 2 1/2 таб, третий курс с 2 таб, четвертый курс с 1 1/2 таб, пятый курс с по 1 таб, шестой курс по 1/2 таб.Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над краем капельницы примерно на 1/4 дюйма. Кроме того, прикрепите битумную черепицу к настилу крыши с помощью прихваток. Подложите нижний отливной край под рубероид, а боковой — поверх битумной бумаги.Строительство сарая-чердака
Если вы действительно хотите увеличить место для хранения вещей в сарае, вам необходимо построить чердак. Поэтому прикрепите к низу ферм стропила 2х4, как на изображении.Просверлите пилотные отверстия и вставьте несколько винтов диаметром 3 дюйма в фермы с обоих концов.
Укладка чердачных листов
Отрегулируйте размер двух листов фанеры 3/4 ″ и прикрепите их поверх нижних стропил. Убедитесь, что вы сделали выемки вокруг ферм, прежде чем устанавливать их на место. Вставьте 1 1/2 ″ шурупы / гвозди через листы в стропила, если вы хотите получить профессиональный результат.
Монтаж потолка
Если вы хотите добавить стиля и характера навесу на гамбрелу, вам нужно вырезать несколько кусков фанеры толщиной 1/4 дюйма и прикрепить их к компонентам свесов.Используйте гвозди 1 1/2 дюйма, чтобы зафиксировать фанеру на месте. Продолжите проект, установив потолок на противоположной стороне сарая.
Прикрепление планки
Установка накладок на переднюю и заднюю стороны сарая — один из последних этапов этого проекта своими руками. Как вы можете заметить на изображении, вам нужно использовать пиломатериал 1 × 6 и финишные гвозди 1 1/2 дюйма. Прикрепите планки к концевым стропилам и плотно зафиксируйте их на месте.
Как построить односкатную односкатную крышу
И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах.Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для древесины и дайте ей высохнуть в течение нескольких часов. Проверьте, находится ли верхний выступ идеально горизонтально и плотно ли соединены между собой компоненты.
Smart Tip: Нанесите несколько слоев морилки или внешней краски на компоненты, чтобы защитить их от гниения и повреждения водой. Мы рекомендуем вам проверить остальную часть проекта, чтобы узнать, как построить каркас сарая и как сделать последние штрихи.
Получить планы в формате PDF
Спасибо за то, что прочитали наш проект про как построить сарай с двускатной крышей , и мы рекомендуем вам ознакомиться с остальными проектами. Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, чтобы первым получить наши последние проекты.
<< Предыдущая | Вперед >>
Этот поэтапный деревообрабатывающий проект представляет собой постройки мини-амбара с односкатной крышей, планы .Это вторая статья о том, как построить мини-сарай, где я покажу вам, как собрать фермы и как сделать входную дверь. В моих планах есть пошаговые инструкции, и вы можете легко настроить все размеры в соответствии со своими потребностями. Смотрите мои другие проекты DIY ЗДЕСЬ .
Мы рекомендуем вам покупать лучшие материалы, которые вы можете себе позволить. Поэтому стоит покупать погодостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем настраивать размер компонентов до нужного размера.Перед установкой шурупов просверлите в компонентах направляющие отверстия, чтобы древесина не раскалывалась.
Постройка-сарай-сарай
Стропила
Постройте стропила для односкатной крыши mini gambrel из бруса 2 × 4.Обрежьте оба конца стропил под углом 67,5 градусов, как показано на схеме. Сгладьте края наждачной бумагой для получения аккуратного результата.
Накладки
Положите стропила на ровную поверхность и зафиксируйте их вместе с помощью фанерных вставок 1/2 дюйма. Отметьте линии разреза на листе фанеры, а затем сделайте разрезы циркулярной пилой.
Крепление ферм
Установите фермы на верхнюю часть каркаса сарая через каждые 24 дюйма по центру. Используйте спиртовой уровень, чтобы отвесить фермы, а затем закрепите их винтами.Просверлите направляющие отверстия, чтобы древесина не раскалывалась.
Верхняя опора
Установите опору 2 × 4 спереди и сзади навеса. Просверлите отверстия в карманах на обоих концах опор и закрепите их винтами 2 1/2 дюйма.
Монтаж сайдинга на фасаде
Прикрепите листы сайдинга T1-11 к передней стороне сарая. Как вы можете легко заметить на схеме, вам нужно отметить линии реза и выполнить работу пилой. Вырежьте дверной проем. Используйте 2-дюймовые гвозди, чтобы плотно закрепить листы на месте.
Монтаж-сайдинг-задняя стенка
Прикрепите листы сайдинга T1-11 к задней части сарая. Выровняйте края заподлицо, а затем закрепите их на месте гвоздями с диагональю 2 дюйма, каждые 8 дюймов вдоль каркаса.
Сборка свесов
Собрать свесы сарая из общих стропил и блокировок 2х4. Просверлите пилотные отверстия в стропилах и вставьте винты 3 1/2 ″ в блоки. Не оставляйте зазоров между компонентами для аккуратного результата.
Монтажные свесы
Установите свесы спереди и сзади сарая.Выровняйте края заподлицо и закрепите их винтами 3 1/2 дюйма.
Листы кровельные
Прикрепите листы фанеры 3/4 ″ к верхней части сарая, предварительно обрезав их по размеру. Выровняйте края заподлицо и закрепите их винтами 1 5/8 ″.
Накладки на крышу
Используйте пиломатериалы 1 × 6 для обрезков. Сделайте 22,5 градуса к обоим концам планок.
Накладки на крышу
Прикрепите планки к выступам гвоздями на 2 дюйма.Не оставляйте зазоров между компонентами для аккуратного результата.
Кровельная
Вы можете установить битумную черепицу для защиты сарая, так как это простое решение. Поэтому положите рубероид поверх кровельных листов, убедившись, что полосы нахлестываются не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним. Перед установкой битумной черепицы уложите стартовый слой в нижней части крыши.Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько различий.
Smart Tip: Первый курс должен начинаться с черепицы с 3 язычками, второй курс с 2 1/2 таб, третий курс с 2 таб, четвертый курс с 1 1/2 таб, пятый курс по 1 таб, шестой курс по 1/2 таб. Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над краем капельницы примерно на 1/4 дюйма.Кроме того, прикрепите битумную черепицу к настилу крыши с помощью прихваток.
Строительство косяков
Установите дверные косяки 2 × 4 вокруг проема. Тщательно выровняйте компоненты, а затем закрепите их на месте винтами 2 1/2 ″. Не оставляйте зазоров между компонентами для профессионального результата.
Строительство-дверь
Каркас двери из сайдинга Т1-11. Для обрезков используйте пиломатериалы 2 × 4. Используйте клей и 2-дюймовые гвозди, чтобы прикрепить планки к дверной панели.
Монтажная дверь
Вставьте дверь в проем, как показано на чертежах.Выровняйте края внимательно и закрепите на косяках петлями. Кроме того, вам необходимо установить защелку, чтобы дверь была надежно заперта.
Планка-гамбрел
Мини-сарай-планы-вид сбоку
План-сарай-мини-сарай-вид спереди
Если вы хотите построить каркас для этого сарая, обязательно посмотрите ЧАСТЬ 1. Этот сарай достаточно велик для хранения множества предметов, которые есть в любом доме. Если вам нравится мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.
Умный совет: Не забудьте поделиться со мной своими проектами, я люблю смотреть, над чем вы работаете. Пришлите мне фото ЗДЕСЬ . Кроме того, ознакомьтесь с остальными моими проектами «Сделай сам» ЗДЕСЬ .Спасибо, что прочитали наш проект о бесплатных планах односкатной крыши для мини-сарая , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей.ПОДПИСАТЬСЯ, чтобы первыми получать наши последние проекты.
<< Предыдущая | Вперед >>
Этот пошаговый проект по деревообработке своими руками представляет собой чертежей односкатной крыши 12 × 16 . В проекте есть инструкция по устройству двускатной крыши для сарая 12х16. Этот сарай поставляется с опорами для основного чердака, поэтому все, что вам остается сделать, это прикрепить чердак.Ознакомьтесь с ЧАСТЬЮ 3 статьи, чтобы узнать, как обрамить двойные двери сарая. Остальные планы для других проектов на открытом воздухе.
При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Перед началом проекта прочтите местные строительные нормы и правила, так как вам может потребоваться разрешение на строительство.Кроме того, выровняйте участок и удалите слой растительности.
Корпус-12 × 16-сарай
Один день
Стропила
Первый этап проекта — строительство стропил для сарая.Обрежьте оба конца стропил под углом 67,5 градусов. Точные измерения и работа с торцовочной пилой.
Прикрепление косынок
Соберите косынки для ферм из фанеры 3/4 дюйма. Отметьте линии разреза на фанере и выполните работу с помощью циркулярной пилы. Прикрепите косынки к стропилам и зафиксируйте их винтами 1 5/8 ″.
Установка ферм
Установите фермы наверху сарая, убедившись, что они расположены на одинаковом расстоянии.Отцентрируйте фермы спиртовым уровнем, просверлите пилотные отверстия и вставьте винты 3 1/2 ″ в пластины.
Опоры Loft
Постройте опоры чердака из бруса 2 × 4. Обрежьте оба конца балки под углом 67,5 градусов.
Установка опор чердака
Установите опоры на верхние пластины и закрепите их на фермах, как показано на схеме. Просверлите пилотные отверстия на обоих концах опор и вставьте винты 2 1/2 ″ в фермы.
Опоры концевые
Постройте опору для концов перевернутой планки из бруса 2 × 4.Сделайте надрезы под углом к верху опор, как показано на планах.
Установка концевых опор
Установите опоры на переднюю и заднюю стороны сарая, как показано на схемах. Прибейте опоры мыском к каркасу сарая.
Прикрепление кончиков пояса
Постройте концы каркаса из сайдинга Т1-11. Вырежьте листы нужной формы и размеров. Прикрепите листы к раме и зафиксируйте их гвоздями 1 5/8 ″ каждые 8 ″ вдоль рамы.
Сборка свесов
Постройте навесы для сарая. Отрегулируйте ширину свесов в соответствии с вашими потребностями. Просверлите пилотные отверстия в стропилах и вставьте винты 2 1/2 ″ в блокировку.
Монтаж свесов
Установите свесы спереди и сзади сарая. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 3 ″ в стропила.
Крепление кровельных листов
Прикрепите листы фанеры 3/4 ″ к стропилам по схеме, показанной на схеме.Просверлите пилотные отверстия и вставьте винты 1 5/8 ″ каждые 8 ″ вдоль стропил. Не оставляйте зазоров между шипами и пазами.
Монтаж кровли
Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего выступа. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним.
Сарай — 12 × 16
Обязательно ознакомьтесь с ЧАСТЬЮ 3 проекта, чтобы узнать, как построить двойные двери.
Планы сарая 12 × 16
Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов. Загладить поверхность наждачной бумагой зернистостью 100-200, остатки удалить влажной тряпкой.
Top Tip: Ознакомьтесь с остальной частью проекта, чтобы узнать, как каркас сарая, а также двойные двери.
Этот деревообрабатывающий проект представлял собой чертежей односкатной односкатной крыши 12 × 16 . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.
Планы сарая 10х12, сарай двубортный. Планы включают бесплатную загрузку PDF, иллюстрированные инструкции, список материалов со списком покупок и список резки.
Этаж
9 — обработанные давлением 2 × 6 — 12 ′
2 — обработанные давлением 2 × 6 — 10 ′
4 — обработанные давлением 4 × 4 — 10 ′
Фанера толщиной 4–3 / 4 дюйма с пазом и пазом — лист 4х8 ′
Стеновые рамы
6 — 2 × 4 — 12 ′
6 — 2 × 4 — 10 ′
46 — 2 × 4 — 8 ′
Стропила / ферма
25 — 2 × 4 — 8 ′
Сайдинг
15 — т1-11 сайдинг наружный — лист 4х8 ′
Облицовка передней / задней крыши
4 — 2 × 4 — 8 ′
Палуба крыши
Фанера 8 — 1/2 — лист 4х8 ′
Угловая накладка / боковая накладка
12 — 1 × 4 — 8 ′
Оборудование
битумная черепица
рубероид
скоба кровельная
стропы
капельный край
гвоздь оцинкованный 3 1/2 ″
Гвоздь отделочный оцинкованный 1 1/4 ″
Гвозди отделочные оцинкованные 3 ″
Оцинкованные гвозди 2 ″
Винты для дек, 2 дюйма
дверные петли
дверная ручка
Этаж
2 — обработанные давлением 2 × 6 — 10 ′
9 — обработанные давлением 2 × 6 — 11 ′ 9 ″
4 — обработанные давлением 4 × 4 — 10 ′
Фанера с шипом и пазом 4 — 3/4 ″ — лист 4х8 ′ (обрезанный по размеру)
Стеновые рамы
4 — 2 × 4 — 10 ′
2 — 2 × 4 — 9 ′ 5 ″
46 — 2 × 4 — 7 ′ 6 ″
4 — 2 × 4 — 11 ′ 5 ″
2 — 2 × 4 — 12 ′
Стропила / ферма
40 — 2 × 4 — 3 ′ 9 7/8 ″ (22.5 угловых пропилов на концах в противоположном направлении)
5 — 2 × 4 — 8 ′ (обрезать по размеру)
Сайдинг
15 — т1-11 сайдинг наружный — лист 4х8 ′ (нарезанный по размеру)
Облицовка передней / задней крыши
8 — 2 × 4 — 3 ′ 9 7/8 ″ (22,5 угловых среза на концах в противоположном направлении)
Палуба крыши
Фанера 8 — 1/2 ″ — лист 4х8 ′ (нарезанный по размеру)
Угловая накладка / боковая накладка
12 — 1 × 4 — 8 ′ (обрезать по размеру)
Пол сарая Gambrel 10 × 12 построен из обработанных давлением 2 × 6 и обработанных давлением 4 × 4.
Забейте гвоздями 3 1/2 дюйма через ленту 2 × 6 в балку перекрытия. Балка перекрытия 16 ″ O.C.
Прикрепите обработанные под давлением салазки длиной 10 футов 4 × 4 к нижней части рамы пола. Выровняйте раму пола по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4 × 4, забив гвоздями 3 1/2 дюйма через раму пола и в полозья 4 × 4.
Отрежьте до нужного размера и установите фанеру 3/4 ″ «гребень и паз» для настила пола. Закрепите фанеру пола 2-дюймовыми винтами для настила.Вкрутите фанеру в каркас пола.
Рамы передней и задней стенок. Каркас стены сарая строится с использованием 2х4.
Стеновые стойки 16 ″ O.C.
Соберите раму задней стенки, как показано на рисунке выше (см. Рисунок ниже, чтобы увидеть увеличенное изображение).
Рама передней стены будет иметь дверь, а инструкции по обрамлению двери или окна см. На следующих страницах:
Соберите раму передней и задней стенки с помощью гвоздей 3 1/2 дюйма.
На иллюстрации вверху крупным планом показаны торцы рамы передней и задней стенки.
Отрежьте 2 × 4, как показано на рисунке выше, для боковых стен.
Стеновые стойки 16 ″ O.C.
Смонтируйте раму боковой стенки с помощью гвоздей 3 1/2 ″.
На рисунке выше показаны детали фермы сарая.
Ферма односкатной крыши построена с использованием элементов 2 × 4.
Отрежьте 2 × 4, как показано на рисунке выше.Ферма собирается с использованием вставок из фанеры 1/2 ″. Забейте гвоздями 2 дюйма через косынку и в стропила.
Прикрепите ферму крыши к навесу, расстояние между фермами крыши составит 16 дюймов. Гвоздь на ногах 3 1/2 ″ гвоздями через ферму крыши в каркас стены.
Отрежьте 2 × 4 до нужного размера, сделайте надрез вокруг стропил, см. Рисунок выше.
Обрежьте наружный сайдинг t1-11 и установите его с помощью чистовых гвоздей 1 1/4 дюйма.
Обрежьте и установите переднюю и заднюю облицовку крыши 2 × 4, как показано на рисунке выше.Используйте зажимы, чтобы удерживать обшивку на месте, используйте 3-дюймовые гвозди для отделки, чтобы установить обшивку 2 × 4.
Отмерьте, отрежьте и установите фанеру 1/2 ″ для настила крыши с помощью 2 ″ гвоздей. Забейте гвоздь через настил крыши в каркас стропильной фермы.
Установите боковую и угловую облицовку, как показано на рисунке, с помощью 2-дюймовых чистовых гвоздей.
Установите рубероид, водосток и черепицу.
Как эти планы сарая 10 × 12? Дайте мне знать, оставьте мне комментарий ниже.Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.
Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы. Нажмите сюда для того, чтобы скачать.Планы сарая на крыше сарая помогут вам построить идеальный сарай для барана во дворе или в саду. Навес для гамбрела красив и полезен. Конструкция крыши делает ваше хранилище или рабочий сарай похожим на загородный сарай.Внутри той же самой крыши образуется большое чердачное пространство для увеличенного хранения вещей, что почти вдвое увеличивает площадь сарая. Стиль кровли Gambrel часто ассоциируется с голландскими плотниками, чьи традиции обработки дерева принесли этот красивый стиль крыши в Америку. В нашей конструкции крыши Gambrel используются только правильные углы, чтобы обеспечить много места для хранения в области потолка внутри и в то же время создать красивую линию крыши Gambrel снаружи.
Теперь каждый может иметь свой сарай на заднем дворе.Наши планы сарая очень напоминают сарай в натуральную величину. Постройка одного из наших сараев на заднем дворе привнесет немного деревенской жизни в ваш двор или сад. Дизайн нашего сарая предлагает как красоту, так и полезность этого уникального дизайна. Все наши конструкции gambrel, которые имеют ширину 10 футов и больше, имеют место для хранения на чердаке над крышей, что почти вдвое превышает полезную площадь пола сарая. Вы можете проверить нашу страницу Shed Heights , чтобы увидеть, сколько места в этих односкатных крышах.
Наши планы сарая — отличный способ помочь вам построить сарай, который вы хотите и в котором нуждаетесь, по доступной цене. Строительство собственного сарая из планов сарая дает вам чувство удовлетворения и гордости, зная, что вы построили его каждый раз, когда вы выглядываете на задний двор или открываете дверь.
Односкатная крыша амбара имеет четыре плоскости крыши, по две с каждой стороны конька. Верхний откос строится под пологим углом.Нижний склон круче. Такая конструкция создает большее пространство под конструкцией крыши, что значительно увеличивает вместимость и площадь навеса. Он также сохраняет общую высоту сарая ниже, чем если бы такой же зазор до головы был встроен в традиционные двускатные стропила.
Классический американский сарай для мониторов — еще один отличный сарай с большим количеством места для хранения. Сарай для мониторов характеризуется центральным сараем, который поднимается над нижними крышами по обе стороны от центральной конструкции.Наши планы сараев для сараев предлагают большое центральное пространство, а затем две крытые стороны, которые по существу склоняются к навесам.
Наш навес с приподнятым центральным проходом представляет собой двускатный стиль, в котором две плоскости крыши встречаются в центре одной линией гребня. Это дает немного места для хранения в фермах, но не так много, как в садовом сарае.
Наши планы навесов на крышу Gambrel и списки материалов доступны для загрузки, чтобы вы могли начать оценивать свой проект навеса и приступить к строительству как можно скорее.Некоторые из включенных функций:
Список материалов: Все наши планы сараев для гамбрел включают список материалов. В список включены необходимые крепежи. Существует также полезная система нумерации, которая сообщает вам, где находится каждая часть, и соответствует планам обрамления для каждой части сарая.
Планы каркаса стен: Каждый каркас стен сарая показан, чтобы указать вам, где находится каждая доска. Он включает в себя размеры, чтобы вы знали, как долго нужно разрезать каждую доску, и этикетки, чтобы вы знали, какой кусок из списка материалов следует использовать.
Стропила: и детали каждого соединения двускатной крыши. Планы сарая Gambrel также включают в себя полноразмерные углы каркаса крыши, чтобы избежать догадок при сборке этой красивой крыши.
Чердак: Планы сараев большего размера имеют чердак большого размера на крыше, а навесы меньшего размера используют площадь крыши как часть основного складского пространства. Наш дизайн чердака построен таким образом, что на главном уровне есть 7 футов над головой.В результате пол чердака опускается ниже верхних плит стен сарая, что увеличивает пространство для хранения вещей и высоту над чердаком, оставляя при этом достаточно места для головы на основном уровне. Все планы, в которых есть чердак, включают подробные инструкции, описывающие, как построить чердак.
Планы фундамента: Все наши планы навесов на крышу включают несколько планов фундаментов.
Двери: Планы дверей сараев включены в каждый набор планов. Наши большие конструкции сараев могут иметь либо предварительно подвешенную дверь, которая приобретается в местном магазине дверей, либо вы можете построить свою собственную дверь (двери), используя планы.
Наши планы сарая, список материалов и прилагаемая электронная книга «Как построить сарай» разработаны, чтобы помочь вам спланировать и построить свой собственный сарай. Процесс обычно включает:
Обратитесь в местный строительный отдел, чтобы понять правила строительства в вашем районе. Выберите дизайн сарая, исходя из потребностей в размере, бюджета и рекомендаций. Использование прилагаемого списка материалов для получения сметы на материалы. Определите, где лучше всего построить сарай.Заказывайте материалы и приступайте к строительству!The How To eBook показывает вам, как построить стропила крыши Gambrel, а также все другие компоненты сарая. У нас также есть полезная серия видеороликов , показывающая основы строительства сарая , включая каркас пола и стен, установку сайдинга и стропил, покрытие крыши, установку отделки, строительство двери сарая и покраску.
Итак, начните сегодня и выберите дизайн сарая-барака, который подходит именно вам.Ознакомьтесь с нашими различными размерами и дизайном, нажав на любую из приведенных выше ссылок на планы сараев, чтобы просмотреть дополнительные сведения о плане.
Если у вас есть крыша над головой, небо — предел
ЕСЛИ ВЫ СТРОИТЕ СОБСТВЕННЫЙ сарай, вам, вероятно, следует рассмотреть ряд различных планов односкатной крыши, прежде чем принимать окончательное решение. Крыша — это гораздо больше, чем просто средство для содержания вашего сарая в чистоте и сухости.
Правильная конструкция односкатной крыши не только защищает от элементов, но и может предоставить вам значительное количество дополнительного места для хранения вещей.Я провел бесчисленные часы, рассматривая множество различных дизайнов, прежде чем остановился на крыше в стиле гэмбрела, чтобы получить больше места для хранения в минимальном пространстве.
Двухскатная односкатная крыша — не только один из наиболее распространенных стилей односкатной крыши, но и он также является одним из самых простых в сборке. Первое, что вам нужно сделать, это определить правильный шаг для вашего района.Это основано на том, сколько дождя и снега вы, вероятно, получите в среднем за год. Если вы знаете высоту подъема и уклон вашей крыши, вы можете использовать этот калькулятор уклона односкатной крыши, чтобы определить правильный уклон.
Вам также следует связаться с вашим местным строительным инспектором, чтобы узнать, существуют ли особые правила, регулирующие уклон вашей односкатной крыши. Затем вы можете использовать эту информацию, чтобы изменить планы односкатной крыши в соответствии с этими спецификациями и убедиться, что ваша односкатная крыша выдержит все, что мать-природа бросит на нее.Хорошая новость заключается в том, что вы можете с одинаковой эффективностью украсить крышу этого стиля рубероидом, черепицей или листовым металлом.
Вот видео, на котором строится двускатная скатная крыша:
Легко проливает дождь, снег, лед | Может не подходить для мест с сильными ветрами и ураганами возникает |
Предлагает больше места для чердака | Плохая конструкция или несоответствующий каркас могут привести к обрушению крыши |
Простая и менее дорогая в строительстве, чем у многих других типов односкатной крыши 5 | 906 Сильный ветер может вызвать отслоение черепицы, войлока или листового металла
Большинство из нас видели несколько старомодных амбаров с их высокими крышами, имеющими несколько уклонов. Вы можете не осознавать, что эта крыша в стиле барашка не была разработана как модное заявление. Фактически, он был создан, чтобы построить крышу, которая могла бы противостоять глубоким зимним снегам во многих частях света. Хотя общий план стропил может показаться не таким уж сильным, усиленная конструкция делает их намного прочнее, чем кажется.
Наличие двух разных уклонов позволяет дождю и снегу стекать с крыши на землю. В то же время более крутые стороны крыши дают вам гораздо больше полезного пространства для хранения, особенно для более высоких предметов. Как и двускатную крышу, эту относительно легко построить, ее можно обшить деревом и покрыть черепицей или листовым металлом для дополнительной защиты и долговечности.
Посмотрите это видео с практическими рекомендациями:
Этот тип крыши предлагает много дополнительного места для хранения без дополнительных затрат | Не рекомендуется для районов с сильным ветром с сильным снегопадом |
Простая конструкция с двумя балками крыши и несколькими косынками | При ненадлежащей конструкции имеют тенденцию быть структурно слабыми |
Меньшее количество материалов означает снижение затрат на строительство | Требуется гидроизоляция гребней для регулярного предотвращения протечек |
Этот тип крыши обычно называют односкатной крышей. Обычно он имеет одну грань, которая на одном конце выше, чем на другом. В зависимости от того, где находится ваш сарай, верхний конец можно прикрепить к стороне другого здания, например, вашего дома или гаража. Снаружи он очень похож на половину стандартной двускатной крыши.
Что делает эти планы односкатной крыши настолько популярными, так это то, что они невероятно просты в сборке и при правильной сборке могут выдерживать большие снеговые нагрузки, не разрушаясь.Благодаря простоте конструкции односкатной крыши и размеру вашего садового сарая вы сможете построить эту крышу за один день. Вы можете использовать этот стиль крыши для сарая с 3 или 4 стенами в зависимости от ваших потребностей, что делает его идеальным для сараев для хранения кормов или дров.
В этом видео рассказывается о строительстве крыши в скиллионном стиле:
Потолок может оказаться очень низким в зависимости от наклона крыши | |
Более крутой уклон позволяет снегу и легко отводится от дождя | Может быть не лучшим вариантом для мест, где часто бывают сильные ветры |
Менее дорогое строительство из-за необходимости меньшего количества материалов | Не самая эстетичная крыша |
Если вы живете в районе, где часто идет дождь или снег, вам нужна крыша с более крутым уклоном и немного большим уклоном, чтобы предотвратить образование снега или льда собрать. Эта конструкция не только отличается более крутым шагом (конечно, вы можете настроить свой собственный шаг в соответствии с погодой в вашем районе), но и тем, что спроектирован таким образом, чтобы быть более сильным в целом.
Дополнительные опоры, встроенные в концы фронтона, помогут увеличить несущую способность.Этот также имеет 3/4-дюймовую фанерную обшивку, покрытую битумной бумагой и битумной черепицей для дополнительной защиты от элементов и прочности конструкции. Свисающие карнизы также добавят определенную степень защиты стенам и дадут вам место для добавления вентиляционных отверстий на потолке для лучшей вентиляции.
Вот видео, которое показывает простой способ построить свои собственные стропила двускатной крыши:
Легко сливает дождь, снег, лед | Может не подходить для использования в различных областях там, где случаются сильные ветры и ураганы |
Предлагает больше места для чердака | Требуется больше поддержки для образования снега и льда |
Простое и менее дорогое строительство, чем у многих других стилей односкатной крыши | Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла |
Из всех типов кровли, односкатную крышу, пожалуй, построить проще всего. В этом случае у вас есть не что иное, как несколько аккуратно уложенных стропил поверх внешних стен. Крыша обычно имеет наклон вниз от соединительной стены, если навес прикреплен к стене вашего дома или гаража.
Однако, если вы решите построить отдельно стоящий навес и использовать этот тип крыши, вам следует спланировать уклон крыши таким образом, чтобы он спускался от передней части навеса к задней части.Это поможет предотвратить попадание дождя в дверь. В этой конструкции используется 3/4-дюймовая фанерная обшивка, битумная бумага и битумная черепица, но вы можете заменить металлическую пленку, чтобы сэкономить деньги и создать крышу с очень низким уровнем обслуживания.
Видео об основах наклона крыши:
Легко сливает дождь, снег, лед | Следует использовать только на небольших навесах |
906 обрамление может привести к обрушению крыши | |
Менее дорого в строительстве, чем многие другие типы односкатной крыши | Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла |
После того, как вы приняли решение использовать двускатную крышу для своего сарая, вам нужно принять еще одно решение. Это может быть построение собственных стропильных ферм из готовых ферм или просто прикрепление каркаса к крыше. Типичная крыша со стержневой рамой будет сделана из 2х4 или 2х6 и будет иметь коньковую доску, идущую по середине крыши.
Этот тип двускатной крыши, как правило, намного сложнее построить и может быть не лучшим выбором, если у вас минимальный столярный опыт.Однако, как говорится, этот тип крыши обычно предлагает свес по бокам в силу того, как она сконструирована, что позволяет добавлять вентиляцию софита.
Посмотрите, как этот парень строит односкатную крышу из палки:
Легко проливает дождь, снег, лед | Может не подходить для мест, где случаются сильные ветры и ураганы |
Предлагает больше места для чердака | Требуются основательные столярные навыки, чтобы обеспечить точную резку всех пиломатериалов для достижения наилучших результатов |
Строить дешевле, чем многие другие типы односкатной крыши | Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла |
В то время как многие дома и навесы имеют крыши с двумя скатами, те, которые имеют в общей сложности четыре ската (крыши в стиле шатра), могут быть не только более эстетичными. но также обеспечивают лучшую защиту от снега и дождя. Хотя это может показаться неважным в районах, где не бывает большого количества дождя или снега, когда вы живете в районе, где зимой выпадает обильный снег, вы обязательно оцените тот факт, что крыша вашего сарая остается нетронутой каждую зиму.
Вы можете построить крышу этого типа, используя предварительно изготовленные фермы, но до тех пор, пока вы хорошо владеете своими столярными навыками, нет причин, по которым вы не сможете построить эту простую крышу. Этот набор планов включает в себя подробное видео о том, как сделать это намного проще для вас.
Отлично подходит для областей с сильным ветром и снегом | Дороже, чем строительство двускатной крыши |
Требуется больше строительных материалов 96993, чем для двускатной крыши | |
Более устойчива, чем двускатная крыша | Добавление швов может привести к большему количеству протечек |
Крыша в стиле соляной коробки, изображенная на этих планах, предлагает немного другой взгляд на стандартную двускатную крышу. Как видите, в этой конструкции один склон выше и круче другого. В конструкции действительно есть фронтоны на каждом конце, которые можно использовать для добавления вентиляции в виде вентиляционных отверстий или вентиляционных отверстий с электроприводом в зависимости от ваших конкретных потребностей.
Дизайн пришел из колониальных времен, когда людям нужно было добавить больше места в свои дома, не добавляя еще один законченный уровень по высокой цене.Это отличный выбор для больших навесов или даже для гаража, поскольку он дает вам возможность добавить намного больше места для хранения с минимальными затратами.
Следуйте за Джеком, который строит шатровую крышу в этом видео:
Двойные скаты позволяют воде легко стекать, идеально подходит для районов с сильными дождями | Сам дизайн если довольно сложно |
Более прочная, чем стандартная двускатная крыша | Если вы построите чердак У него будут наклонные стены |
Может быть построен для выдерживания средних и сильных снеговых нагрузок | Может быть дорогостоящим из-за количества необходимых ферм и опор |
Крыша этого типа больше похожа на то, что вы, возможно, ожидаете увидеть, выступая из песков пустыни Египта, поскольку у нее четыре склона, которые пересекаются между собой. центр. У каждой из четырех сторон есть единственный уклон, который начинается с вершины наверху. Эта крыша не имеет фронтонов или боковых стен и является отличным выбором для небольших навесов и насосных станций.
Свисающие карнизы обеспечивают дополнительную защиту и возможность добавить вентиляционные отверстия в потолке, чтобы летом в сарае было прохладнее.Однако, как и палочную двускатную крышу, эту может быть сложнее построить, поскольку вы не сможете использовать какой-либо тип готовой стропильной фермы. Учитывая высоту вашей готовой крыши, вам следует проконсультироваться с местными властями, чтобы убедиться, что она не слишком высока, чтобы соответствовать требованиям.
Посмотрите это классное видео от Jack Rafters:
Хороший выбор для использования в районах с сильными ветрами | Требуется больше опыта строительства |
Дополнительные места для хранения 9000 | Более высокие затраты из-за сложной конструкции |
Высокие склоны подходят для областей с сильным дождем и снегопадом | Верх может быть слишком высоким для определенных ограничений строительных норм |
Никто никогда не говорил, что ваш садовый сарай должен быть квадратной или прямоугольной формы. Если вы ищете что-то немного другое, почему бы не построить сарай в форме восьмиугольника. Вы можете быть удивлены тем, сколько дополнительного места может предоставить эта форма. Это также отличный способ использовать уголок в саду. Однако, как вы понимаете, восьмиугольному сараю нужна крыша в форме восьмиугольника.
Этот дизайн похож на пирамидальную крышу, но вместо четырех скатов у вас будет восемь.Это может быть одна из самых сложных крыш для строительства, и ее следует пытаться использовать только в том случае, если у вас есть продвинутые навыки работы с деревом, потому что существует ряд критических углов, которые необходимо измерить и вырезать, чтобы получить правильную форму и структуру. При этом после завершения у вас будет очень прочная крыша, способная выдержать большой вес снега.
Отлично подходит для районов с сильным ветром | Требуется больший опыт строительства | |
Хорошее изменение по сравнению со стандартными крышами | Более высокая стоимость | |
Высокие уклоны подходят для участков с сильным дождем и снегопадом | Верх может быть слишком высоким для определенных ограничений строительных норм |
Выбор правильного плана односкатной крыши для вашего сарай может быть сложной задачей, так как есть так много всего, что нужно учитывать.Прежде всего, вам нужно учитывать свои столярные навыки. Как видите, для создания некоторых из этих конструкций требуются продвинутые навыки. Другие соображения включают ваши местные строительные нормы и правила и тип погоды, включая дождь, снег и ветер, с которыми вам придется иметь дело в месте проживания.
В конце концов, я остановился на стандартной двускатной крыше из палки, поскольку она соответствовала моим потребностям и моим столярным навыкам. Меньше всего мне хотелось нанять подрядчика для завершения работы, потому что мои навыки были не так хороши, как мое воображение.
