Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

85 фото вариантов и проектов которые можно сделать быстро и качественно

Каждый уважающий себя мужчина мечтает, чтобы в доме было тепло, комфортно и уютно. Для этого необходима качественная отопительная система. Она представляет собой разводку трубок и котла. Именно котел является главным производителем тепла.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Но простому потребителю энергии иногда не по карману позволить себе дорогостоящий механизм. Поэтому мастера на все руки задумываются о моделировании котла самостоятельно.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Но как правильно сделать котел? В этой статье вы научитесь делать котел для отопления своими руками.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Содержимое обзора:

Электрические конструкции для отопления

Самые простые и бюджетные в изготовлении своими руками электрические котлы. Для этого  нужно взять специально подготовленный бак и оборудовать его как сделать котел своими руками ТЭНом  и двумя патрубками.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Но есть важный момент: в случаях изменения напряжения  мощность и температура котла уменьшается.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Бюджетный автоклав на дровах

В наше время одним из популярных и дешевых видов котлов для изготовления в домашних условиях являются твердотопливные . Их изготовляют для дач или частных домов.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноКак сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественно

Самодельный газовый котел для отопления частного дома и дачи: обзор трех лучших конструкций

Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.

В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.

Содержание статьи:

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Галерея изображений

Фото из

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

  • Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
  • Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения ;
  • Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

  • Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
  • Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
  • Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

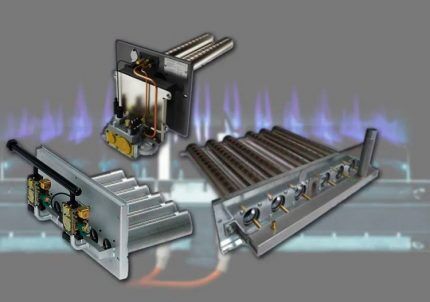

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

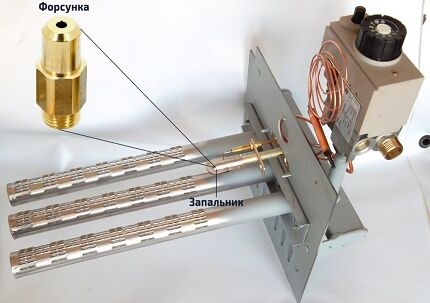

Принцип действия атмосферной газовой горелки
Принцип действия атмосферной газовой горелки

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

  • Атмосферные. Их устанавливают в открытые камеры сгорания . В них воздух свободно затягивается из помещения, в котором расположен котел.
  • Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Галерея изображений

Фото из

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.

Процесс изготовления атмосферной газовой горелки

Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.

Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.

Виды атмосферных газовых горелокВиды атмосферных газовых горелок

При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов

Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:

  • Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
  • Колпачок под форсунку. Устройство будет удерживать дозатор подачи газа и формировать узконаправленную струю. В вершине колпачка высверливают отверстие, в которое предстоит поставить форсунку. Основанием оно накручивается на вентиль.
  • Форсунка. Купить ее лучше в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У форсунок различается диаметр выхода. Вместо форсунок для котлов можно использовать жиклер от газовой горелки.
  • Самодельный инжектор. Его сооружают из стальной трубки с толщиной стенки до 2 мм. Потребуется отрезок трубы примерно в 10 см длинной.
  • Пьезоэлемент. Устанавливается по желанию, хотя и без него можно обойтись. Самоделку можно поджигать спичками.

Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.

Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.

Галерея изображений

Фото из

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Воспламенение атмосферного горелочного блока

Сжигание кислорода в помещении

Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.

Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени. У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

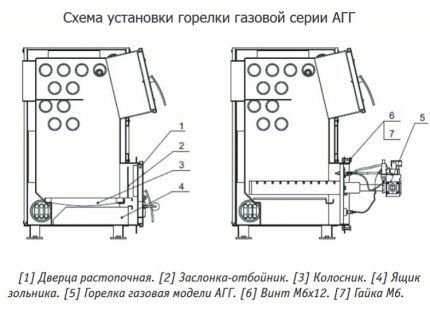

Горелка для установки в твердотопливную печьГорелка для установки в твердотопливную печь

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

  • Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
  • Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
  • Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
  • Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
  • Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

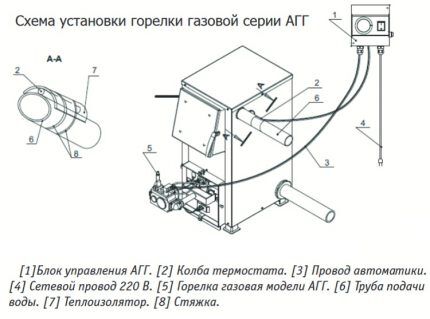

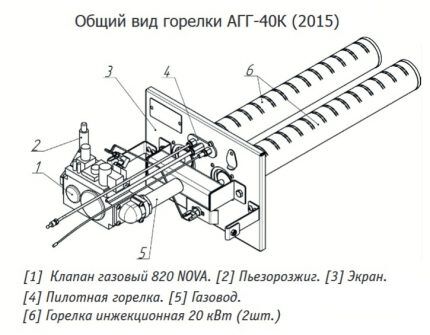

Схема установки газовой горелки в печьСхема установки газовой горелки в печь

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

Схема подключения блока управления горелкойСхема подключения блока управления горелкой

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Варианты самодельных газовых котлов

По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самоделка на базе газовой колонки

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.

Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.

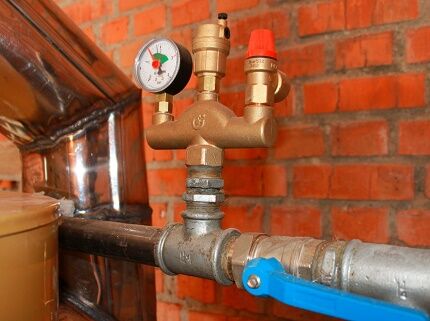

Группа безопасности для работы контура отопленияГруппа безопасности для работы контура отопления

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского

У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.

#2: Устройство на основе газовой плиты

Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.

В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.

Галерея изображений

Фото из

Мультитопливный источник огня

Тяжелая чугунная горелка и корпус

Регулировка мощности горения прибора

Устройство для быстрого нагрева воды

Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.

Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.

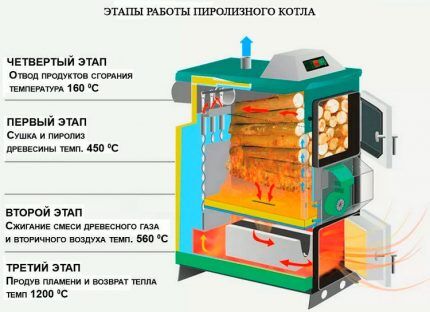

Принци и схема устройства пиролизного котлаПринци и схема устройства пиролизного котла

Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля

Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.

Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.

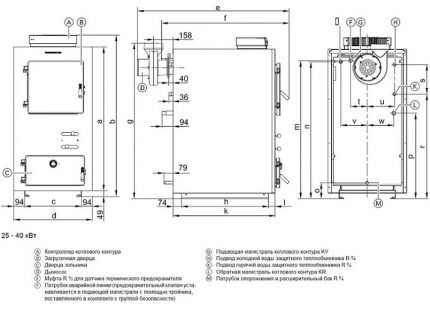

Схема для изготовления пиролизного котлаСхема для изготовления пиролизного котла

Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат

Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы. В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.

Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.

Потребуется запастись материалом, перечень которого мы приводим ниже:

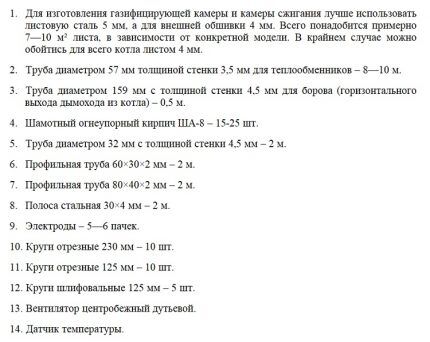

Материал для сооружения пиролизного котлаМатериал для сооружения пиролизного котла

Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам

Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.

Сооружение пиролизного котла начинаем со сборки корпуса:

Галерея изображений

Фото из

Шаг 1: Рубка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхней камер

Шаг 3: Установка воздуховодов в камере газификации

Шаг 4: Ввод канала подачи воздуха в камеру сгорания

Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:

Галерея изображений

Фото из

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника на проектное место

Шаг 8: Монтаж дроссельной заслонки

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, насколько качественно выполнена сварка простейшим методом – зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.

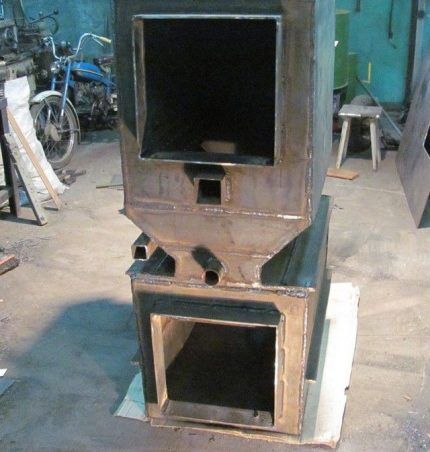

Наполовину собранный пиролизный котелНаполовину собранный пиролизный котел

Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм

Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Галерея изображений

Фото из

Шаг 9: Приварка дистанционного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка листов обшивки к дистанционным уголкам

Шаг 12: Зачистка мест проведения сварки

Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом – нальем воды в сформированные “емкости”. После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.

А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:

Галерея изображений

Фото из

Устройство тонелей для ревизии воздуховодов

Монтаж резьбовых шпилек

Изготовление и навешивание дверок для камер

Футеровка и уплотнение дверок

Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.

Галерея изображений

Фото из

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка камеры для твердого топлива

Завихрители для оптимизации передачи тепла

Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.

Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Котел отопления своими руками - как сделать, как сварить + Фото + Чертежи

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газуКотлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

  1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
  2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
  3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
  4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопленияКотел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котлаПринцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котлаПринцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

ПеллетыПеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Видео

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горенияУстройство печки медленного горения

Устройство пеллетного котлаУстройство пеллетного котла

Чертеж твердотопливного котлаЧертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котлаЧертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВтЧертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВтViessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовленияЧертеж котла для самостоятельного изготовления

Печь медленного горенияПечь медленного горения

Чертеж печи на отработкеЧертеж печи на отработке

Простой и безопасный банный котелПростой и безопасный банный котел

Фото

Сварочные работы при изготовлении котлаСварочные работы при изготовлении котла

Изготовление котла в домашних условияхИзготовление котла в домашних условиях

Переделка сейфа в печкуПеределка сейфа в печку

Печь-камин с режимом тления до 8 часовПечь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллонаПечка медленного горения из газового баллона

Самодельная металлическая печьСамодельная металлическая печь

Надёжный и экономичный твердотопливный котёлНадёжный и экономичный твердотопливный котёл

Котел отопления на отработанном маслеКотел отопления на отработанном масле

Выполненный из бочкиВыполненный из бочки

Испытание самодельного котла длительного горенияИспытание самодельного котла длительного горения

Читайте также:

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

Котел отопления

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрический котел отопления

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Газовые котлы

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Котлы на жидком топливе

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

Твердотопливные котлы

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

Инструменты и материалы

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

Материалы для котла

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Строение котла

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Отверстия для топки и поддувала

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

Отверстия для патрубков

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

Внутренние детали

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Сборка котла

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Топочный отсек

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Задвижка печная

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Тестирование котла

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

Монтаж дымохода

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Растопка котла

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

Установка котла отопления в частном доме: советы по монтажу

Содержание статьи

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

  1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых. Газовый котел

    Газовый котел

    Цены на популярные модели газовых котлов

    Газовый котел

  2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти. Твердотопливный котел

    Твердотопливный котел

    Цены на модельный ряд твердотопливных котлов

    Твердотопливные котлы

  3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов. Жидкостный котел

    Жидкостный котел

  4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать. Электрический котел

    Электрический котел

    Цены на модельный ряд электрических котлов

    Электрические котлы

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. мМощность котла, кВт
90 - 200До 25
200 - 30025 -35
300 - 60035 - 60
600 - 120060 - 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Общий вид гравитационной схемы

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Кран Маевского

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

Котельную можно оборудовать в подвале или цокольном этаже

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Котельная в частном доме

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.

Грамотно организованный дымоход

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Отдельный переносной стабилизатор для котла

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

Самодельный газовый котел для отопления частного дома – правила изготовления

В последнее время счета за центральное отопление растут, поэтому многие хозяева стали переходить на автономное газовое отопление. Но котлы, работающие на этом топливе, имеют высокую стоимость, поэтому умельцы изготавливают их дома. В сети можно найти множество готовых чертежей и схем.

Можно обратиться к специалисту. Это обойдется дешевле, чем покупка нагревательного оборудования. Самодельные устройства являются достойной альтернативой для отопления частных домов.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноКотел

Преимущества и недостатки

У газового отопления имеются свои плюсы и минусы.

Газ – один из дешевых видов энергоносителей. Именно поэтому использование нагревателей на этом топливе стало популярным. К достоинствам использования оборудования на газу относят:

  1. Высокий КПД котлов.
  2. Простоту в использовании.
  3. Безопасность в экологическом плане.
  4. Невысокую стоимость топлива.
  5. Нагреватель можно использовать более 40 лет.

Недостатки у подобного оборудования также имеются:

  1. У оборудования должна быть лицензия, которая выдается газовой службой. При её отсутствии запрещается подключать агрегат к централизованной системе газоснабжения.
  2. Котел устанавливается в отдельном помещении, что может быть затруднительно в небольших домах.
  3. Обязательна установка дымохода.
  4. Для зажигания необходимо подключение к электросети.
  5. Если не соблюдать правила эксплуатации может случиться взрыв бытового газа.

Виды водяного газового котла для отопления частного дома

На рынке можно найти несколько видов. У них общий принцип работы, но есть различия в характеристиках. Главным является способ крепления:

  • настенные;
  • напольные.
Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноНастенный газовый котел

Настенный

Основные части:

  1. Горелка прямоугольной или квадратной формы с несколькими отверстиями, сквозь которые подается топливо из форсунок, расположенных снизу.
  2. Камера сгорания.
  3. Секция для обмена тепла. В системе может быть один или несколько теплообменников. Если используются два, то один выглядит как сеть из труб, расположенных над горелкой, которые располагаются в месте с большим числом пластинчатых ребер. Это позволяет дольше сохранять температуру теплоносителя.
  4. Вторичный теплообменник состоит из ламелей, сквозь которые движется жидкость по трубам. Происходит нагрев за счет выходящего горячего теплоносителя.
  5. Клапан, управляющий объемом подаваемого топлива.
  6. Трубопровод, по которому циркулирует жидкость.
  7. Расширительный бак.
  8. Электродвигатель.
  9. Система подачи воздуха.
  10. Насос для циркуляции жидкости по системе.
  11. Набор датчиков и микросхема для контроля за работой оборудования.

Напольный

Главное отличие – способ монтажа. Такие агрегаты больше по размерам и массе. Вместо медного теплообменника используется чугунный, который надежнее. Может иметь один или несколько контуров. Количество автоматики меньше, чем у настенного аналога.

К основным модулям относят:

  1. Горелку.
  2. Газовую камеру.
  3. Теплообменник.
  4. Бак для нормализации давления при нагреве.
  5. Набор клапанов.
  6. Электрический силовой агрегат.
  7. Систему подачи воздуха (вентилятор).
  8. Вторичный теплообменник.
  9. Циркуляционную помпу.
  10. Набор датчиков для контроля за оборудованием.
Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноНапольный

Из баллона

Баки изготавливаются из использованных газовых баллонов. Основные элементы:

  1. Роль корпуса и основы выполняет газовый котел до 50 л. Ко дну баллона прикрепляется поршень с нижней насадкой. Оборудование может обогреть комнату до 70 кв.м.
  2. Насадка является пустой внутри трубой, которая обеспечивает нагревательный элемент воздухом, необходимым для горения газа.
  3. Внизу поршня прикрепляется металлический диск, диаметр которого незначительно меньше, чем у баллона. К нему привариваются лопасти дугообразной формы, необходимые для создания вихреобразных потоков.
  4. Дымоход.
  5. Верхняя часть после прикрепления ручек может использоваться как крышка.
  6. Насос для принудительной циркуляции теплоносителя.
Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноКотел из баллона

Принцип работы

При подключении устройства к сети и активации оборудования загорается горелка. Огонь нагревает корпус теплообменника, вследствие чего нагревается теплоноситель (вода, антифриз или другая жидкость). За счет насоса создается постоянное давление, которое обеспечивает циркуляцию теплоносителя по системе отопления. После попадания в радиаторы теплоноситель отдает тепло и по приводящим трубам возвращается для нагрева.

Полезные мелочи

Процесс самостоятельного изготовления сложный. Если нет навыков работы со сваркой, лучше не пытаться собрать котел самостоятельно, а приобрести агрегат в специализированном магазине. При выборе самодельного варианта стоит учитывать следующие нюансы:

  1. Собранный самостоятельно нагреватель нельзя устанавливать без разрешения на подключение к газовой магистрали.
  2. Оборудование должно быть осмотрено специалистом.
  3. При несанкционированной установке возможна утечка топлива с последующим отравлением или пожаром.
  4. Во время работ не стоит забывать о личной безопасности и использовать защитное оборудование.
  5. Всё элементы, купленные в магазине, должны иметь сертификаты и паспорта.
  6. Работы выполняются только по чертежам.
Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноЧертеж Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноЧертеж и принцип работы

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноЧертеж с дымоходом

Материалы и инструменты

Для работы необходимы следующие инструменты и приспособления:

  1. Перфоратор.
  2. Плоскогубцы.
  3. Строительный уровень.
  4. Угол.
  5. Измерительные приборы.
  6. Металлическая труба.
  7. Листы стали.
  8. Труба для подачи газа.
  9. Дверцы для формирования топки.
  10. Огнеупорный кирпич.
  11. Арматура.
  12. Глина.
  13. Жесть для оцинковки.
  14. Сенсор для отслеживания температуры.
  15. Система автоматики.
  16. Система вентиляции.

Важными компонентами являются: дефлектор, система контроля и термостат.

Существует два основных вида термостатов – проводные и беспроводные. Устройства с проводным интерфейсом дешевле. Лучше всего выбирать модели с программируемыми показателями. Это поможет поддерживать постоянную температуру.

К автоматике причисляют модуль контроля за пламенем, систему аварийного выключения и контроллер тяги. Всё эти устройства покупаются отдельно. Чтобы устройство функционировало, придется установить их все.

Дефлектор требуется для обеспечения вытяжки. Можно купить его в виде конусообразного зонта.

Сборка отопительного агрегата

После сборки фундамента и подготовки кирпичного основания можно заняться корпусом. Из трубы 425 мм делается корпус. Если требуется отапливать небольшую площадь, достаточно высоты чуть более 1 м даже с учетом небольшого радиуса.

После измерения и нанесения меток можно обрезать трубу. Края обрабатываются болгаркой. На корпусе нужно прорезать отверстия:

  1. Для топки (200х100) мм.
  2. Для поддувала (200х30 мм).

Топочное отверстие располагается над поддувалом.

Расстояние от края до поддувала делается не менее 7 см, как и расстояние между отверстиями.

Делаются отверстия для подачи и возврата теплоносителя. Их диаметр равен 25 мм. Располагаются они напротив друг друга по разным сторонам трубы. После к ним привариваются сгоны.

Из стальных листов изготавливается три диска диаметром 425 и 412 мм. Последний крепится внутрь корпуса. В двух из них, большем и меньшем, вырезаются отверстия радиусом более 50 мм. Дымоход к установке делается из металлической трубы 100 мм. Для ножек вырезаются кусочки металла толщиной до 5 см. Из арматуры изготавливается решетка для зольника.

К блину с диаметром 412 мм прикрепляется дымоход. Внутри корпуса на высоте около 30 см от нижней части отверстия для топки прикрепляется временный упор. Он изготавливается из проволоки или арматуры. На него опускается диск с трубой.

Основные стыки

Важным моментом в сборке является соединение блинов и корпуса между собой. Шов требуется сваривать с обеих сторон и сделать это максимально надежно: на этом участке соединяются топка и бак.

После окончания сварки на дымоход надевается блин диаметром 425 мм. Необходимо надежно прикрепить оба шва при помощи сварки.

Топочный отсек

С обратной стороны от дымохода ставится газовая камера из металла. Она прикрепляется внутри корпуса, изготавливается теплообменник из стального бака и медной трубки, которую требуется согнуть в виде серпантина. Затем она вставляется в бак и закрепляется фитингами. Во время работы от горелки будет нагреваться спираль из меди и передавать тепло баку.

Теплообменник прикрепляется на уголки прямо над горелкой. Электронные компоненты закрепляются внутри согласно чертежу.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноГорелка

Нижняя часть корпуса

В конце работы закрепляется большой блин, который выполняет роль днища корпуса. Затем к нему привариваются ножки высотой 5 см. После закрепляются петли.

Конструкция для задвижки поддувала

Эта конструкция может быть разной по конструкции. Обычно изготавливаются в виде дверцы или заслонки.

Тестирование и подключение к системе

После завершения сборки требуется проверить и подключить котел к системе. Для этого на один из сгонов наносится заглушка, через второй пускается жидкость. Если выделений жидкости нет, то проблемы с зазорами отсутствуют, и можно заняться подключением к системе газоснабжения.

Как сделать котел отопления для частного дома: 85 фото вариантов и проектов которые можно сделать быстро и качественноЭлектронный термостат

Монтаж дымохода

Дымоход требуется расположить вертикально. Если по конструкционным особенностям строения добиться этого не выходит – обеспечьте минимальное число изгибов. В противном случае возможно забивание дымохода пылью или другими продуктами.

Первая растопка

После установки горелки и подключения к системе растопки можно её зажечь и попробовать испытать. Необходимо следить за показателями на термостате. При резких скачках возможно образование вихревых потоков, а на стенках может появиться конденсат, который впоследствии сужает диаметр дымохода.

Регулировка зазора

В процессе первой растопки требуется отрегулировать зазор в поддувало. Желательно найти размер, за счет которого в горелку будет попадать достаточное количество кислорода, чтобы обеспечить горение.

Нюансы размещения готовой конструкции

Есть три основных способа размещения конструкции: внутри, снаружи или в гараже. Каждый из вариантов имеет свои характерные особенности.

Размещение внутри дома

Если самодельный газовый котел для обогрева и отопления необходимо расположить внутри дома, придется выделять для него отдельное помещение. Комната должна быть сухой, со стабильной температурой и низкой влажностью. Доступ к котлу должен быть свободным. Устанавливается естественная или принудительная система циркуляции воздуха. Для работы автоматики проводится электрический ток. Большинство современных розеток обладают встроенным заземлением, поэтому не требуется создавать отдельное.

Размещение котла снаружи дома

Если внутри дома нет достаточной площади для расположения котла, его располагают в пристройке. Основные требования к помещению:

  1. Площадь помещения не менее 5 кв. м.
  2. Стабильная температура выше +7 ᵒС. Для этого придется утеплить пристройку.
  3. К зданию требуется провести электричество и установить розетку.

Все трубы, приводящие и отводящие теплоноситель, необходимо утеплить. В противном случае зимой будет теряться значительное количество энергии во время транспортировки от пристройки к дому.

Размещение котла в гараже

При отсутствии возможности расположить внутри гаража помещение для котла, желательно возвести пристройку. В гараже содержится большой объем диоксида углерода, выделяемый при работе автомобиля, котел увеличивает его концентрацию, что создает опасность для здоровья.

При утечке газа внутри гаража возможно возгорание из-за паров бензина, емкостей с маслом и другими ГСМ. Поэтому размещение самодельного оборудования в этом помещении нежелательно.

Заземление котла

Для нормального функционирования требуется заземлить котел. Для этого нужно приобрести в строительном магазине заземляющий контур, который располагается вдоль дома на глубине приблизительно 1 м. От него к оборудованию проводится полоса из металла. При подъеме она закрывается пластиковой коробкой.

После завершения работ можно обращаться в газовую службу для инспекции оборудования. Только после заключения специалиста о пригодности котла к эксплуатации происходит подключение к централизованному газоснабжению. Проверки требуется проводить каждые 2 года.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Электрокотел своими руками для дома

Электрические системы представляют собой наиболее безопасное оборудование, благодаря которому можно в зимний период создать в помещении комфортную температуру. Коэффициент полезного действия электрического отопительного котла довольно высокий, тем более, для того, чтобы он нормально и стабильно работал в течение длительного времени, не придется расходовать свободное место для укладки горючего материала.

самодельный электрокотел

В электрических котлах полностью отсутствует механическая составляющая, благодаря чему их использование становится значительно проще, а также снижается вероятность возникновения неисправности или серьезной поломки.

Конструкция электрического котла подразумевает наличие регуляции температуры. За счет этого система может своевременно отреагировать на любые изменения температурного режима в окружающей среде. Котел либо прибавляет, либо убавляет температуру прогрева теплоносителя в случае необходимости.

Многие котлы отличаются экономичностью, например, для обогрева 30 кубометров помещения требуется затратить всего лишь 4 кВт в сутки. Использование подобных котлов позволяет производить нагрев помещений гораздо больших объемов, нежели у котлов иного рода.

В процессе работы, котел не выделяет никаких вредных или отравляющих веществ типа угарного или углекислого газа. В связи с этим, устанавливать их можно непосредственно в жилых помещениях и использовать для обогрева спальных и детских комнат. Еще одним преимуществом является то, что при установке не придется получать никаких разрешений от соответствующих инстанций.

Электрические котлы можно либо использовать в качестве дополнительного источника отопления или же сделать конструкцию центром системы обогрева. Запитывается этот котел от обыкновенной электросети с напряжением в 220 В. Средняя масса котла составляет 22 кг, его габариты тоже не слишком большие, однако он способен обогреть объем воздуха вплоть до 400 кубометров.

Как сделать электрокотел своими руками?

устройство

Делаем своими руками

Как сделать электрокотел своими руками?

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты:

  1. Угловая шлифовальная машина или болгарка.
  2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
  3. Шлифовальная машинка.
  4. Мультиметр.
  5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
  6. Переходники, которые нужны для подключения конструкции к отопительной системе.
  7. Тэны (лучше всего приобрести 2 штуки).
  8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

  • одноконтурные;
  • двухконтурные;
  • индукционные;
  • настенные;
  • напольные;
  • электродные;
  • тэновые;

самодельный электрокотел

Инструкция по изготовлению:

  1. На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.
  2. Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя. Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака. Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.
  3. К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.
  4. Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.
Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Установка и подключение оборудования

Как сделать электрокотел своими руками?

схема подключения

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

  • автомат;
  • реле;
  • тумблер;
  • предохранитель;
  • датчик температуры;
  • различные кнопки управления;
  • магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Типы и принцип работы

индукционный электрокотелИмеется 2 основных типа электрокотлов:

  1. Электродный.
  2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

  1. Один из них может находится в торцевой части, а второй установлен под прямым углом в боковой части.
  2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.
Как сделать электрокотел своими руками?

принцип работы

Данный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

  1. Теплоноситель в любом случае будет находиться под напряжением.
  2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
  3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

  • корпус;
  • утеплитель;
  • сердечник, где будет прогреваться теплоноситель;
  • катушка;

Ключевым отличием от электродной конструкции является то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Пуск котла

электрокотел

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

  1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
  2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Блиц-советы

  1. Чтобы система лучше работала, в нее можно установить циркуляционный насос. Он будет перегонять теплоноситель, который за счет этого будет равномерно прогреваться.
  2. При изготовлении системы с естественной циркуляцией, лучше всего от выхода к обратке делать небольшой уклон, чтобы остывшая вода быстрее возвращалась к котлу.

Выбор нового котла: руководство домовладельца

Если вы недавно заменили свой автомобиль, вы знаете, что даже новая базовая модель наполнена гаджетами и вещами. Однако большинство людей не подозревают о том, что бытовые отопительные технологии развивались семимильными шагами во многом таким же образом за последнее десятилетие. Хорошая новость заключается в том, что усовершенствования самих котлов, какими бы впечатляющими они ни были, более чем соответствовали инновациям в области регулирования отопления. В результате, если вы сделаете правильный выбор, вы получите систему, которая не только дешевле в эксплуатации, но и проще в использовании.

Более того, в 2005 году стало обязательным для всех газовых котлов, устанавливаемых в домах, будь то новые установки или заменяемые, быть конденсационными котлами (с 2007 года - и масляные котлы). Они более эффективны, поскольку могут регенерировать скрытое тепло, содержащееся в отходящих газах, и подходят для всех домов.

Выбор котла на замену

Первый шаг - решить, какой котел лучше всего подходит для вас: комбинированный (сокращенно от «комбинированный») или системный? Комбинированные котлы - самый продаваемый тип котлов в Великобритании, поскольку они компактны и быстро устанавливаются - обеспечивают тепло для ваших радиаторов и горячую воду по запросу.Им не нужен резервуар для воды, поэтому они занимают меньше места, что делает их идеальными для небольших домов.

Для более крупных домашних хозяйств, однако, системные бойлеры будут ответом или для тех, кто ищет удобство иметь возможность запускать горячую воду из более чем одного крана одновременно.

Чтобы обеспечить достаточное количество горячей воды для вашей семьи из стандартного баллона с одним змеевиком, практическое правило - из расчета 25 литров на человека в день. Тем не менее, мы рекомендуем, чтобы все новые установки имели вместо этого цилиндр с двумя змеевиками, чтобы защитить дом в будущем от возможного переоборудования солнечной тепловой или возобновляемой системы отопления.

Также стоит рассмотреть возможность модернизации системы с гравитационной подачей (где давление создается из резервуара с холодной водой, часто размещаемого на чердаке) до четырехтрубной системы. В то время как большинство бойлеров в Великобритании имеют две трубы, которые подают горячую воду и отопление одновременно, установка Viessmann использует четыре трубы для раздельной подачи горячей воды в контуры отопления и горячего водоснабжения. При этом котел отдает предпочтение горячей воде, чтобы обеспечить ее немедленную доступность, а температура отопительной воды снижается, поэтому большую часть времени котел полностью конденсируется.В результате можно установить более дешевый котел с меньшей мощностью, который потребляет меньше энергии.

Типы бойлеров

Как они работают:

Combis работают как герметичные системы, обеспечивая горячую воду как для кранов, так и для системы центрального отопления, нагревая воду непосредственно из сети по мере необходимости, то есть нет необходимости в накопителе горячей воды или цистерне на крыше.

Преимущества: Combis быстрее, проще и дешевле в установке, чем системные котлы, а также экономия места благодаря отсутствию цилиндра или бачка.Вода подается под давлением в водопроводной сети, поэтому вы можете наслаждаться более мощным (хотя и не «сильным») душем.

Недостатки: Это приоритетная система, поэтому она удовлетворительно удовлетворяет только одну потребность в отоплении за раз. Хотя это нормально для небольших семей с одной ванной комнатой, в больших семьях будет наблюдаться низкий расход воды при одновременном использовании нескольких выходных отверстий. Производительность также зависит от диаметра трубы, входящей в собственность: если он меньше 22 мм, то комбинированный вариант - плохой выбор.

Как они работают:

Системные котлы устанавливаются на герметичные системы отопления, но, в отличие от combis, работают по принципу накопления горячей воды в баллоне, поэтому они могут питать сразу несколько розеток под давлением сети. Нет необходимости в цистерне на чердаке, и расширительный бак встроен.

Преимущества: Идеально подходит для больших домов с повышенными требованиями, поскольку в них встроено большинство основных компонентов (например, расширительный бак и насос), установка быстрее, дешевле и аккуратнее.Скорость потока обычно высока, поскольку вода подается при давлении в сети, а горячая вода - мгновенно.

Недостатки: При чрезмерном использовании закончится горячая вода. Некоторые установщики утверждают, что они более сложные и подвержены проблемам, чем обычные котлы, например, потере давления.

Как они работают:

Обычные котлы в настоящее время в основном покупаются в качестве замены домов с системой отопления с открытой вентиляцией (то есть питаются через питающий и расширительный бачок в пространстве под крышей, что означает, что система открыта для воздуха. ).Как и системные котлы, они работают по принципу накопительной воды и требуют отдельного водонагревателя.

Преимущества: Вода из кранов будет иметь хороший расход (не путать с давлением), и горячая вода может подаваться мгновенно. Это идеальная установка для душа с сильным напором воды, для которого требуется подача холодной воды из бачка и отдельный электрический насос.

Недостатки: Они дороже в установке, требуют больше компонентов и трубопроводов, а также занимают больше места.Они могут пострадать от низкого давления, если бачок расположен недостаточно высоко, а это означает, что могут потребоваться дополнительные усилители душа. Может вытечь горячая вода.

Примечание: закрыто или открыто? В герметичном контуре система заполняется до давления примерно 1 бар, а затем герметизируется. В отличие от системы с открытой вентиляцией, здесь нет цистерны, поэтому расширительный бак перекачивает лишнюю воду. Герметичные системы более эффективны.

Регуляторы отопления

Усовершенствования котлов совпали с усовершенствованиями в их управлении.Вместо традиционного одиночного термостата в коридоре интеллектуальное управление зонированием позволяет устанавливать различные температуры и временные программы по всему дому, избегая нагрева пустых комнат. Вы также можете удаленно контролировать и контролировать потребление энергии с помощью приложения для смартфона.

Элементы управления погодной компенсацией могут повысить эффективность конденсационного котла на целых 15 процентов. Благодаря небольшому датчику на внешней стороне здания, котел увеличивает или уменьшает температуру радиатора, чтобы компенсировать изменения температуры наружного воздуха.Эти небольшие корректировки постоянно поддерживают выбранную вами температуру в помещении, независимо от падения или повышения температуры на улице.

Существует распространенное заблуждение, что средства защиты от погодных условий не могут быть установлены на старых объектах, чтобы повысить эффективность котла. На самом деле они могут, если установщик правильно установил рабочий градиент котла. Это во многом определяется тем, насколько хорошо утеплено имущество.

Мы не торопимся с выбором нового автомобиля, учитывая, какой из них будет наиболее экономичным в эксплуатации или комфортным.Мы живем с нашим бойлером намного дольше - поэтому стоит вложить столько же усилий в вашу систему отопления.

Важное примечание: убедитесь, что вы используете установщик в реестре газовых сейфов. важно указать правильный размер для вашего дома. Это определяется путем расчета потерь тепла и будет зависеть от размера дома, используемых материалов, уровня изоляции и герметичности, а также от ваших требований к горячей воде, т.е.е. сколько там ванных комнат? Инженер-теплотехник может решить это за вас, но вы также можете воспользоваться бесплатным онлайн-калькулятором.

После того, как вы узнаете требования к обогреву каждой комнаты в киловаттах, вы сможете определить размеры своих излучателей отопления, то есть радиаторов или полов с подогревом, и тогда вы будете знать, что купленный вами бойлер будет достаточно большим, чтобы обогреть всю систему эффективно.

До появления конденсационного котла тепло, содержащееся в продуктах сгорания, которые выводились из котла - а это может быть температура до 180 ° C - просто терялось.

Конденсационные котлы были спроектированы с целью извлечения как можно большего количества тепловой энергии из топлива и превращения ее в полезное тепло для обогрева дома. Значит, они сжигают меньше топлива при том же количестве отопления? С 2005 года согласно Строительным правилам установка конденсационных котлов стала обязательной для новых бытовых котлов центрального отопления.

Котлы идеально расположены на первом этаже в домах (требование для котлов на жидком топливе), на кухне или в подсобном помещении.Необходимо тщательно продумать положение дымохода, поскольку конденсационные котлы производят шлейф пара, который может быть неприятным. См. Строительные нормы и правила, часть J, для получения подробных советов и диаграмм.

Солнечная водонагревательная система большого размера может обеспечить до 60% ваших годовых потребностей в горячей воде, но необходимо тщательно продумать, как система центрального отопления будет работать в целом. Во-первых, вы должны купить совместимый котел - не многие комбинированные котлы работают на солнечной энергии, но большинство обычных и системных котлов подойдут.Во-вторых, вам потребуется цилиндр с двумя змеевиками, который будет нагреваться через теплообменники как от котла, так и от солнечной системы. Если вода достаточно горячая, ее можно подавать прямо в кран (т.е. 60 ° C плюс). Если вода не до температуры, котел компенсирует это, используя меньше топлива в целом.

Земляные тепловые насосы часто проектируются как единственный источник тепла и горячей воды в доме, но многие модели могут быть настроены на использование дополнительного источника тепла, такого как котел, работающий на жидком топливе или газе.

Важно купить самый эффективный котел, который вы можете, около 90% (см. Sedbuk.com) и подходящего размера. Стремитесь получить как минимум пятилетнюю гарантию. Котлы, работающие по высочайшим стандартам, относятся к типу закрытых котлов с вентилятором, т. Е. Они забирают воздух снаружи здания, а продукты сгорания вытесняются вентилятором.

Повышение эффективности

Газовые и мазутные котлы класса А в настоящее время близки к 90% или превышают их КПД, поэтому мало возможностей для улучшения.Чтобы повысить общую эффективность, мы должны смотреть не только на котел.

Обычно котлы работают при одной температуре подачи, которая подходит либо для центрального отопления, либо для горячей воды, но не для обоих. Добавьте тепловой насос или солнечные тепловые панели, и температурная смесь станет еще более сложной. Это может означать смешивание холодной воды для достижения желаемой температуры, при этом теряется много тепла.

Более разумным вариантом является установка термоаккумулятора, который будет хранить воду с разными температурами от верха до дна резервуара.Это может позволить котлу работать с оптимальной эффективностью и подавать воду в центральное отопление или в кран нужной температуры.

Управление центральным отоплением, безусловно, необходимо. Вездесущий комнатный термостат с таймером - это минимум, улучшенный радиаторными термостатами или, что еще лучше, зональным контролем. Они позволяют регулировать время и температуру для каждой зоны или комнаты, гарантируя, что незанятые комнаты не будут отапливаться одновременно или до одинаковой температуры.

Для хорошего котла нужна хорошая система распределения тепла.Старая система центрального отопления может накапливаться, и на дне радиаторов накапливается ил. Новый котел будет эффективнее, но очистка системы и добавление жидкости для защиты от образования отложений только помогут.

Трудно предсказать время, когда исчезнут газовые и мазутные котлы, и столь же трудно предсказать, что они станут намного ближе к 100% эффективности. Также было бы смелым предсказать, что цены на нефть и газ пойдут против истории и начнут падать. Снижение расхода топлива в первую очередь является ключевым приоритетом.Котел категории А - это начало, но это только начало.

Становится все труднее поверить в то, что одиночный котел, использующий единственный источник энергии на ископаемом топливе, является долгосрочным и устойчивым вариантом. Возобновляемые источники энергии также оказывают влияние на рынок жилья, особенно среди застройщиков и ремонтников. В отопительной отрасли осознали преимущества двухвалентных систем и разработали системы управления, которые позволяют двум источникам тепла работать в унисон.

,

Как сделать самодельную грелку

Изготовление грелки дома

Грелка - один из лучших источников облегчения при болях в шее и спине. Применение тепла может помочь уменьшить боль в напряженных или перенапряженных мышцах. Изготовление собственной грелки - это быстрый и простой способ успокоить воспаленные мышцы и суставы с помощью материалов, используемых в вашем доме. Есть несколько способов сделать его.

Самым важным аспектом тепловой терапии является ее способность увеличивать приток крови к болезненным участкам.Тепло открывает кровеносные сосуды, что позволяет крови и кислороду легче поступать к больным участкам. Тепловая терапия также снижает мышечные спазмы, вызывая расслабление мышц, связок и сухожилий.

Врачи иногда рекомендуют использовать грелки для облегчения менструальных спазмов или инфекций мочевыводящих путей. В этих случаях приложите грелку к животу.

Натан Вей, доктор медицины, сертифицированный ревматолог и бывший руководитель Центра лечения артрита в Мэриленде, предлагает простой метод изготовления своей собственной грелки.Вам понадобятся:

  • два полотенца для рук
  • сумка на молнии
  • микроволновая печь

Пошаговые инструкции

  1. Намочите оба полотенца водой. Выдавите излишки воды, пока они не станут влажными.
  2. Положите одно полотенце в сумку с застежкой-молнией, следя за тем, чтобы сумка оставалась открытой. Поместите пакет в микроволновую печь и нагрейте на сильном огне 2 минуты.
  3. Достаньте пакет из микроволновой печи. Будьте осторожны - будет жарко! Закройте пакет на молнии и оберните его другим влажным полотенцем.
  4. Приложите самодельную грелку к больному месту. Нагрев должен длиться около 20 минут.

Как и у большинства людей, у вас в доме наверняка есть ящик для носков-сирот. Что ж, теперь ты можешь найти хорошее применение этим одиноким носкам! Если у вас возникают проблемы с болью в шее и плече, вам понадобится только носок и немного риса. Эта прокладка работает лучше всего, если вы используете носок большего размера, например носок-трубку.

Пошаговая инструкция

  1. Наполните носок рисом.Оставьте достаточно места наверху, чтобы вы могли закрыть отверстие, зашив его или завязав резинкой или шнурком - в основном все, что, по вашему мнению, может удерживать рис.
  2. Включите в микроволновую печь на 2 минуты.
  3. Достаньте из микроволновки (опять же осторожно, будет жарко). Нанесите на шею или плечо. Если вам нужно больше времени, когда грелка остыла, снова поставьте в микроволновую печь на 1 минуту и ​​снова нанесите.

Изготовление собственной грелки рентабельно и безопаснее, чем использование электрической грелки.Это также избавит вас от поездки в магазин, когда вам слишком больно, чтобы выйти из дома. Запишитесь на прием к врачу, если боль в мышцах и суставах не проходит в течение нескольких дней.

Обязательно следуйте инструкциям по использованию электрической грелки, чтобы предотвратить ожоги, поражение электрическим током и возгорание. Никогда не используйте грелку на:

  • младенцах
  • людях с диабетом
  • людях, перенесших инсульт
  • людях с пониженной способностью чувствовать боль
.

Какой самый дешевый способ обогреть дом?

What’s the cheapest way to heat your home?

На протяжении многих лет мы составили множество сравнительных таблиц по отоплению с ценами за единицу топлива и кВтч за единицу, но мы подумали, что было бы полезно вести блог в практических терминах, понятных каждому. Сколько стоит каждое топливо для отопления в течение года и, следовательно, каков самый дешевый способ обогрева вашего дома?

Эти оценки затрат взяты из таблиц Сазерленда и основаны на примере отопления помещений и воды для дома с 3 спальнями в Юго-Восточной Англии.Имейте в виду, что цены на топливо в Великобритании могут несколько отличаться.

Еще одна вещь, на которую следует обратить внимание, - это устойчивость. То, что дешево, не обязательно хорошо для планеты!

What’s the cheapest way to heat your home?

Итак, приступим - какой самый дешевый способ обогреть ваш дом?

How does smart heating work?

Стоимость отопления дома электричеством (стандартный тариф)

Предполагаемое 90% непиковое использование.

Годовая стоимость: 1838 £

Электричество (Эконом 7)

При правильном использовании экономичный 7 может стать рентабельным способом эксплуатации накопительных нагревателей.Дешевый тариф зависит от того, что вы заряжаете свои обогреватели в ночное время энергией от угольных электростанций (которые нельзя отключить). При этом экономия 7 не будет существовать вечно из-за вывода из эксплуатации угольных электростанций и атомных электростанций в Великобритании - поэтому мы, вероятно, постараемся заменить накопительные нагреватели другим типом электрического отопления, а не устанавливать дорогостоящие, как для подобных замен, которые могут станут ненужными в ближайшие несколько лет.

Накопительные и электрокаминовые, емкостный водонагреватель с погружным нагревателем

Годовая стоимость: 1054 £

Стоимость отопления дома газом (British Gas)

Одноуровневая ставка

Газ, как правило, самый дешевый вид отопления, но его стоимость зависит от ряда факторов, в том числе от вашего поставщика, тарифов и бойлера.

Конденсационный котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 769 фунтов стерлингов

Стоимость отопления дома газом (альтернативный поставщик)

Прямой дебет

Конденсационный котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 766 фунтов стерлингов

Стоимость отопления дома пропаном СУГ (наливом)

Котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 1279 фунтов стерлингов

Конденсационный котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 1056 фунтов стерлингов

Стоимость отопления дома мазутом

Главное отличие мазута в том, что оно хранится на месте, а не поступает из сети.Цена на нефть не менялась уже несколько лет, и сейчас она довольно дешевая. При этом все может измениться в любую минуту - и никто не может сказать, насколько сильно.

Котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 700 фунтов стерлингов

Конденсационный котел, радиаторы и емкостный водонагреватель

Годовая стоимость: 576 фунтов стерлингов

Стоимость отопления дома геотермальным тепловым насосом

Напольный емкостный водонагреватель с погружным нагревателем

Годовая стоимость: 709 фунтов стерлингов

Стоимость отопления дома воздушным тепловым насосом

Напольный емкостный водонагреватель с погружным нагревателем

Годовая стоимость: 827 фунтов стерлингов

Стоимость отопления дома пеллетами

Экологичное топливо, сжигаемое в котле, работающем на биомассе.Количество углекислого газа, выделяющегося при сгорании, было фактически поглощено во время роста дерева, поэтому древесные гранулы по существу углеродно нейтральны. Котел на биомассе работает так же, как и обычный котел, но он больше, потому что он должен удерживать древесные гранулы. Вероятно, проще всего хранить их у себя дома. Обслуживание простое - просто время от времени выливайте золу и кладите ее в компостную кучу.

Пеллетный котел, радиатор и емкостный водонагреватель

Годовая стоимость: 992 фунтов стерлингов

Стоимость отопления дома домашним углем

Это довольно просто - вы, наверное, знаете, как это работает.Открытый огонь - прекрасная вещь во многих отношениях, но уголь - относительно дорогой вариант.

Открытый камин с задним котлом, радиаторами и емкостным водонагревателем

Годовая стоимость: 1266 фунтов стерлингов

Стоимость отопления дома антрацитовыми орехами

Антрацит - это каменный уголь, содержащий относительно чистый углерод, который горит относительно мало дыма. Он имеет высокую тепловую мощность и немного дешевле в эксплуатации, чем домашний уголь, из-за его большей эффективности.

Комнатный обогреватель с задним котлом, радиаторами и емкостным водонагревателем

Годовая стоимость: 1143 £

Итак, какой способ обогрева дома самый дешевый?

Вот список топлива для отопления, начиная с самого дешевого:

  1. Мазут с конденсационным котлом
  2. Мазут с котлом без конденсации
  3. Газ (альтернативный поставщик) с конденсационным котлом
  4. Тепловой насос наземного источника
  5. Gas (British Gas) с конденсационным котлом
  6. Воздушный тепловой насос
  7. Пеллеты древесные
  8. Аккумуляторные батареи Economy 7
  9. Пропан сжиженный нефтяной газ с конденсационным котлом
  10. Гайки антрацитовые
  11. Уголь домовой
  12. Котел на сжиженном нефтяном газе и без конденсации
  13. Электро (стандартный тариф)

Это не исчерпывающий список, поэтому не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы о других формах отопления!

Установка нового котла

Вы думаете о покупке нового котла? Мы обыскали всю страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли вам местного установщика для установки нового котла в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

,

Оставить комментарий

avatar
  Подписаться
Уведомление о
