Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.
Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.
В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.
Для подключения к эфирному цифровому телевидению вам понадобится:
Множество фирм предоставляет услуги по подключению к эфирному телевидению.
Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.
Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.
Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:
Расстояние между концами кабеля должно быть порядка 2 см.Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:
Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.
Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:
Своими руками можно легко смастерить антенну из картонной коробки:
У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.
Настройка комнатной антенны заключается главным образом в правильной её установке:
И напоследок инструкция, как подключить кабель к разъёму телевизора:
Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.
Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.
Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования.
В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.
Содержание статьи:
Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.
Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.
Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку
Вот только несколько причин заняться технической «самодеятельностью»:
А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром
Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.
Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.
Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .
В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями
При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.
Однако к антеннам предъявляются следующие требования:
Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.
Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.
Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.
Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.
Пошаговая инструкция по изготовлению «баночного» устройства:
Галерея изображений
Фото из
Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми
Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки
Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем
Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм
Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.
Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля
Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок
Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок
Шаг 1 – основа прибора – две пивные банки
Шаг 2 – зачистка язычков (ушек)
Шаг 3 – разделка телевизионного кабеля
Шаг 4 – подключение оплетки к первой банке
Шаг 5 – подключение центральной жилы ко второй банке
Шаг 6 – обмотка соединений изолентой
Шаг 7 – брусок в качестве основы
Шаг 8 – крепление антенны на бруске
Антенна полностью готова, осталось ее подключить к телевизору.
Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:
Галерея изображений
Фото из
Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора.
Панель с разъемами обычно расположена на задней стороне прибора
Для начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулировать
Берем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналов
Производим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экране
Этап 1 – подключение к разъему телевизора
Этап 2 – установка антенны удобном месте
Этап 3 – настройка каналов пультом д/у
Этап 4 – выбор канала с хорошим приемом сигнала
Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.
Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.
Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

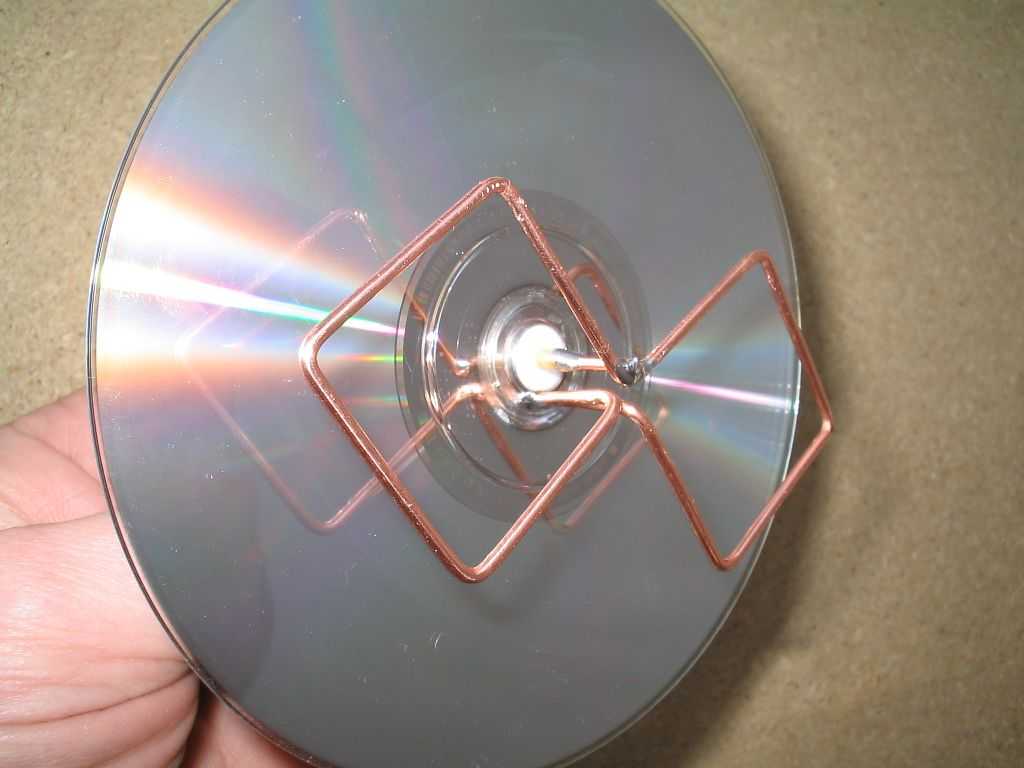

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.
Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

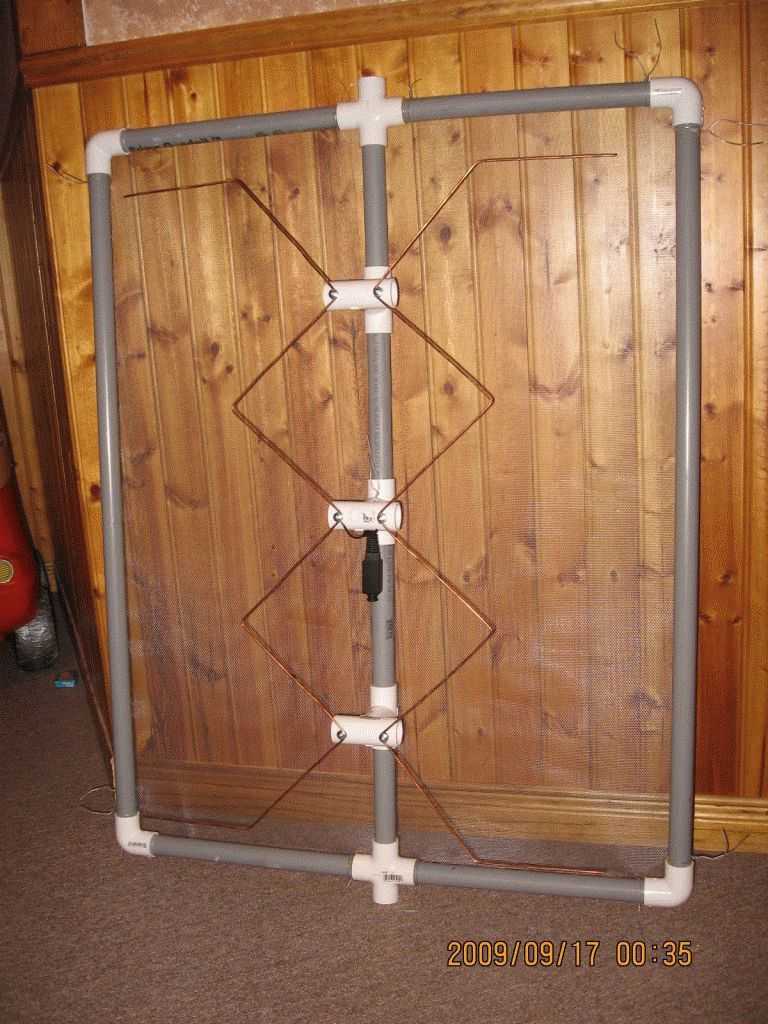

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.
Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.
Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.
Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка
Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.
Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).
Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.
Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.
Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:
Галерея изображений
Фото из
Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»
Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов
Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур
Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода
Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому
Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус.
Она слишком глубокая, поэтому примерно половину отрезаем ножовкой
Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения
В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне
Шаг 1 – отрезок медной проволоки
Шаг 2 – разметка провода на отрезки
Шаг 3 – сгибание проволоки в контур
Шаг 4 – зачистка и пайка провода
Шаг 5 – подключение ТВ кабеля
Шаг 6 – пластиковый корпус для антенны
Шаг 7 – соединение проволоки и корпуса
Шаг 8 – установка антенны на крыше
После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.
Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.
Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.
На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки
Для сборки конструкции и подключения потребуется совсем немного времени.
Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.
Галерея изображений
Фото из
Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом
С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором
Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже
Все без исключения инструменты, скорее всего, есть в доме.
Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента
Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов
По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения
Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом
К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно
Кусок алюминиевого многожильного кабеля
Моток коаксиального антенного кабеля
Телевизионный штекер для подключения
Набор инструментов для работы
Разметка провода для сгибания
Сгибание провода в биквадрат
Присоединение телевизионного кабеля к биквадрату
Монтаж штекера для подключения к телевизору
Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.
Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.
Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.
Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями
Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.
Расчеты для этой модели:
Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.
За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов
Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.
Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.
Порядок действий:
Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.
Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.
Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:
Галерея изображений
Фото из
Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн
Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах.
Детали можно выполнить и из дерева
Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями — с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума
Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции
Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму
Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок
КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5
На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей
Антенна установлена на стене мансарды
Крепление для фанеры к стальному листу
Трансформатор – согласующее антенное устройство
Монтаж антенны под коньком крыши
Стеклянная трехлитровая банка для намотки
Вариант антенны из металлопластика
КСВ-метр для измерения волн
Крыша покрыта мягкой черепицей
Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.
Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.
Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .
Экспресс-антенна из телевизионного кабеля:
Биквадрат Харченко с рефлектором:
Расчеты и изготовление антенны на решетке:
Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше.
Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.
Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании поделитесь с новичками полезными рекомендациями по сборке — ваш успешный опыт вдохновит на творчество других домашних мастеров.
Один из лучших способов беспрепятственно наслаждаться просмотром любимых ситкомов — это иметь собственную самодельную антенну. Мы перечислили несколько способов, с помощью которых вы можете создать собственную телевизионную антенну.
Учитывая, что расходы на домохозяйства достигают своего пика, очевидно, что счет за кабельное телевидение будет лишь нежелательным расходом.
Что ж, решение этой проблемы кроется в комфорте самого дома. Все, что вам нужно собрать, это несколько выброшенных устройств, и вы сможете собрать свою собственную телевизионную антенну. Лучшая часть изготовления антенны заключается в том, что она дешевая, доступная и вам не нужно платить за просмотр того, что вы любите. Кроме того, эти антенны хорошо подходят для просмотра HDTV на телевизоре с плоским экраном, что делает их лучшей альтернативой инвестициям в DTV.
Среди вещей, необходимых для изготовления вашей антенны, есть…
Собрать собственную телевизионную антенну не так уж и сложно. Наоборот, это так же просто, как сказать раз-два-три. Раз — собираешь нужный материал, два — собираешь детали, третий настраиваешь. Звучит легко, не так ли? Что ж, давайте перейдем к основным конструкциям.
Шаг №1: Подготовка вещей
Шаг 2: Измерьте и отметьте планку, которую будете использовать
Шаг №3: Используйте проволочные подвесы, чтобы создать рецепторы антенны
Шаг № 4: Установите провод и балун
Шаг № 5: Готов к тестированию
Если вы хотите использовать отражатель, накройте куски картона оловянной фольгой и прикрепите к доске. Убедитесь, что проволока и фольга не соприкасаются.
Шаг № 1: Подготовьте все необходимое
Шаг № 2: Подготовка рамы
Шаг №3: Проденьте провод через
Шаг 4: Установка
Шаг №1: Подготовка вещей
Шаг №2: Подготовьте раму
Шаг №3: Подсоединение проводов
Шаг #4 : Присоедините балун
Шаг №3: Установка
Эти антенны можно разместить в помещении для защиты от грозы и молнии. Они хорошо принимают сигналы HDTV и могут быть подключены к телевизору с плоским экраном.
Нравится? Поделись!
Без категорий
Подпишитесь, чтобы получать последние и лучшие статьи с нашего сайта автоматически каждую неделю (плюс-минус).
Адрес электронной почты *
Используйте логопериодическую схему, улучшенную Яги, для создания самодельной телевизионной антенны дальнего действия, состоящей из массива элементов, каркаса и мачты.
Несколько лет назад несколько моих друзей променяли городскую жизнь на деревню, сбежав на небольшой участок земли в горах. Они были в восторге от чистого воздуха и простора, но изоляция дала о себе знать — так сказать, на ровном месте: поскольку их тракт лежал в лощине, теле- и радиоприем почти отсутствовал.
Тот факт, что их дом был окружен холмистой местностью, а также находился на расстоянии от 70 до 120 миль от большинства местных передатчиков, диктовал необходимость в антенне с высоким коэффициентом усиления и большой дальностью действия, способной улавливать сигналы на таком расстоянии. Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их.
Проведя небольшое исследование и последующую обработку чисел, я обнаружил, что они не только могут дублирует по производительности дорогостоящей установки, но — используя обычное оборудование и несколько секций бамбука, который рос поблизости — они, вероятно, могли бы сделать это примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы сразу же вмешаться и помочь им, поэтому я составил план, и мы построили антенну — дважды! Видите ли, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели с трубопроводом и пластиковыми трубами. Тот, который я собираюсь описать, включает в себя лучшие черты обоих этих прототипов.
Любая антенна — телевизионная, радио или какая угодно — состоит из трех частей: решетки элементов, каркаса и мачты.
С точки зрения производительности массив элементов является наиболее важным, потому что он улавливает сигналы, но на самом деле это не более чем металлический узор нужного размера и формы для конкретной цели. В этой конструкции используется логопериодическая диаграмма направленности, улучшенная Yagi, что, проще говоря, означает, что она имеет широкополосные возможности и, таким образом, может охватывать очень высокие частоты (УКВ, каналы 2–13), сверхвысокие частоты (УВЧ, каналы 14–83). ) и диапазоны частотной модуляции (FM) вещания.
Коммерческие элементы обычно изготавливаются из алюминиевого стержня, иногда анодированного для защиты от коррозии. Однако мы обошлись оголенным медным проводом «радио» и изолированным проводом звонка, оставшимся от другого проекта.
Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук нам ничего не стоил, он был прочным и легким; детали для каркаса из ПВХ-трубы и кабелепровода пришлось покупать, но собрать его было немного проще, чем вариант «трость».
На самом деле подойдет все легкое и жесткое, но лучше выбрать непроводящий материал, чтобы не мешать рисунку.
Наконец, мачта удерживает всю антенну в сборе над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый кабелепровод (электрическая металлическая трубка, или сокращенно ЭМТ), но подойдет и любая тонкостенная механическая трубка.
Часто, в зависимости от географического положения, четвертый компонент — ротор — может пригодиться для наведения антенны непосредственно на разные передающие станции. Купленные в магазине модели с моторным приводом стоят около 50 или 60 долларов, но мы разработали простую версию с ручным дистанционным управлением, которая стоила не больше, чем стоимость кабеля и нескольких аппаратных средств.
Звучит достаточно просто, не так ли? Что ж, потерпите меня, и я проведу вас через процедуру строительства шаг за шагом.
Скромное обрамление Для начала вам нужно набросать структуру.
Для этого потребуется один EMT диаметром 3/4 дюйма длиной 10 футов, второй кусок диаметром 1/2 дюйма длиной около 6 футов и третий сегмент размером 1/2 дюйма x 40 дюймов. Вам также понадобятся две 10-футовые секции 3/4-дюймовой трубы из ПВХ, 8-футовая длина, 1-дюймовый кусок и два 6-дюймовых куска. (Если у вас есть доступ к бамбуку, не стесняйтесь использовать его, но обязательно высушите и покройте лаком около 9 минут).0285 в два раза столько стеблей, сколько вы считаете нужным, потому что он хрупкий и может расколоться при резке или сверлении.)
Идея состоит в том, чтобы сделать решетку, подобную той, что показана на нашей схеме антенны. Используя 1/4-дюймовые крепежные болты, начните с «точки» (которую я назову передней частью рамы) и «зажмите» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (кондуит должен быть в центре). Затем перейдите к противоположному концу стержней и прикрепите их болтами к 8-футовой секции ПВХ, сохраняя расстояние между концами одинаковым.
Затем отмерьте 42″ от передней части рамы и отметьте место установки 40-дюймовой части EMT, затем отмерьте 43″ назад от этой точки и сделайте то же самое для оставшейся 6-футовой секции. При необходимости обрежьте части кабелепровода, просверлите и прикрепите их к раме на той же стороне, что и крестовина 8 футов.
Наконец, закрепите 12-дюймовый вертикальный пластиковый стержень перпендикулярно задней 8-футовой секции (половина вверху и половина внизу). Возьмите всю раму за ее центральный стержень, чтобы установить точку баланса, отметьте это место, и вы будете готовы натянуть провода элементов, которые образуют узор.
Элементарно! Возможно, вам будет легче представить структуру элемента, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый оголенный медный проводник. Сделайте клеммы спереди, закрепив винт № 10 x 1/2″ для листового металла через каждую 6-дюймовую заглушку спереди, параллельно 10-футовым секциям рамы.
Сделав это, установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке посередине между двумя стойками.
Начните спереди и протяните один непрерывный отрезок провода от одной клеммы к винту на вертикальной стойке, сверху и вниз к головке на задней поперечине, вверх к другому креплению на стойке и обратно к оставшейся клемме на передний. По мере продвижения туго затягивайте каждую секцию, а затем один раз оберните проводник вокруг каждого винта.
Далее вам нужно сделать «отражатель» — еще один отрезок той же проволоки, натянутой между болтами в задних углах рамы и винтом на кончике центральной стойки. (Лучше всего изолировать этот провод от головки винта с помощью ленты или трубки, чтобы изолировать его от металлического стержня.)
Ребра рыбы, называемые с технической точки зрения резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигналов.
Они расходятся от магистральных пролетов под углами, примерно параллельными углу рефлектора.
Чтобы сделать их, возьмите измерительную ленту и жирный карандаш и, начиная спереди, отметьте следующие расстояния на верхнем и нижнем магистральных проводах и на внешней стороне двух пластиковых боковых стержней:
7 1/2″ … 8-3/8″ … 91/2″ … 10 5/8″ … 11 7/8″ … 13 3/8″ … 15″ … 16 7/8″ … 18 7/8″ … 21 1/4″ … 23 7/8″ … 26 3/4″ … 30″ … 33 5/8″ … 37 3/4″ … 42 3/8″ … 47 5/8″ … 53 1/2″ … 60″ … 67 3/8″ … 75 5 /8″ … 85″ … 95 1/4″ … 106 7/8″.
Теперь у вас должно быть четыре набора по 24 метки в каждом, с метками, расположенными близко друг к другу в передней части рамы и дальше друг от друга ближе к задней части. Просверлите направляющие отверстия диаметром 9/64″ в местах, указанных на схеме антенны, в обеих трубах из ПВХ и частично вверните 48 шурупов для листового металла № 10 x 1/2″.
Теперь установите раму ровно, передней стороной от себя и тремя длинными стержнями поверх поперечин.
Начиная с самой задней метки на верхнем магистральном проводе, скрутите и припаяйте к нему конец самого толстого провода, затем протяните его к заднему винту на правой секции полюса и потяните ровно настолько, чтобы компенсировать провисание. Затяните винт и отрежьте оставшуюся часть провода.
Сделав это, протяните еще один кусок толстой проволоки от следующей отметки на хребте ко второму винту на левой стойке рамы и закрепите его с обоих концов, как и раньше. Сделайте это еще четыре раза, чередуя левый и правый и пропуская все остальные винты с каждой стороны.
На этом этапе вы можете использовать более легкую проволоку, если она у вас есть. Просто продолжайте процедуру, которую я описал, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижним стержнем остова, прикрепив провода ко всем винтам, которые вы оставили незанятыми, когда делали верхний. (Не забудьте использовать более толстую проволоку для самых задних пяти или шести ребер диполя.
)
Пока рама все еще перевернута, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4″ … 4 1/4″… 4 3/4″ … 5 3/ 8″ … 6″ и 6 3/4″. Просверлите направляющие отверстия по этим отметкам и вставьте еще двенадцать шурупов для листового металла. Натяните свой толстый провод (если он у вас остался) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.
Наконец, установите двойные клеммы, закрепив еще два винта из листового металла в нижней 6-дюймовой трубе спереди, отцентровав их на расстоянии примерно 1 дюйм друг от друга. Отрежьте два 4-дюймовых отрезка провода и соедините каждый из них между магистралью и клеммным винтом, скручивая и спаивая места сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна будет установлена на постоянной основе, вы можете подключить двойной провод на 300 Ом, который будет передавать сигнал в ваш дом.
Мачта антенны крепится к центральной опоре рамы с помощью U-образного болта 1 1/4″ x 3″ и нескольких коротких отрезков железного или алюминиевого профиля 1/2″ x 1″. Обрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия диаметром 1/4 дюйма в центре каждого стержня. Две части швеллера подходят к центральному стержню в ранее отмеченной точке баланса; третья прижимается к мачте перпендикулярно, плоской спинкой к одному из других участков канала. Расположите раму примерно на фут ниже одного конца тонкостенного кабелепровода длиной 1″ x 10 футов и зафиксируйте его на месте с помощью U-образного зажима. Убедитесь, что ни один из проводов медных элементов не касается мачты или U-образного болта.
Перед монтажом антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже него.
Если нет, вы можете добавить удлинитель мачты, который в большинстве случаев обеспечит «защитный конус» для рамы антенны. Для этой рамы шириной 10 футов достаточно удлинения на 5 футов… и вы можете легко выполнить эту задачу, вставив кусок EMT размером 1/2″ x 5 футов примерно на 9″ или около того в верхнюю часть трубы мачты, крест-накрест. закрепите его на месте с помощью винта с головкой 1/4″ x 1 1/2″ и гайки, а также герметизируйте соединение и открытый конец с помощью силиконовых или мебельных насадок с сердечником. (Я расскажу о фактическом заземлении мачты в ближайшее время.)
Как я упоминал ранее, какое-то роторное устройство действительно может улучшить силу сигнала, поэтому я собираюсь описать, как вы можете собрать крепление мачты, ротор и заземляющий штырь — все в одном. (Если вам не нужна возможность «наведения», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив отрезок провода 6-го калибра или аналогичный прямо между зажимом на дно трубопровода и металлический штырь или трубу, вбитую в землю на 4 фута рядом с фундаментом.
)
Для начала изучите свесы крыши рядом с окном, через которое вы планируете провести двойной провод. Если они имеют обычную длину (около 16″), вам повезло, но не рассчитывайте поставить антенну где-нибудь рядом с линиями связи или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут мешать приему! (Попробуйте также установить раму выше конька крыши, иначе эффективность антенны может снизиться.)
Вам, вероятно, придется добавить еще один полноразмерный 1-дюймовый EMT к нижней части мачты, чтобы достичь своей цели. Если это так, соедините две секции центральным стержнем из трубы сортамента 40 диаметром 3/4 дюйма длиной не менее полуфута и с резьбой на обоих концах. Убедитесь, что он выходит на одинаковое расстояние в обе трубы, затем просверлите каждую половину и установите стопорные болты 1/4″ x 1 1/2″, чтобы скрепить соединение.
Теперь поднимите мачту и с помощью друга держите ее вертикально примерно в дюйме от края крыши, желоба или чего-то еще.
Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и выньте в этом месте слой земли глубиной не менее двух футов, используя копатель ямы. Закройте железную трубу длиной 4 фута диаметром 1 1/4 дюйма и плотно забейте ее — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту трубопровода в железное отверстие.
Еще раз выпрямите мачту и отметьте места для двух опор: одну на софите крыши или рядом с ней и одну на уровне талии. Вы можете использовать два 18-дюймовых или 20-дюймовых отрезка 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, для удержания мачты, а также 6-дюймовые полочные кронштейны и шурупы для крепления опор, в зависимости от вашей ситуации. На самом деле не устанавливайте опоры, пока они не будут вокруг канала… и вы можете укрепить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть отверстие для крепления нижнего шарнира.
)
Теперь ваша антенна будет вращаться, но для этого вам понадобится внутренний пульт управления. Просто согните кусок стального стержня 1/2″ x 20″ в форме кривошипа и вставьте вал в отверстие 9/16″, просверленное в толщине разреза 1 x 6, чтобы соответствовать ширине вашего подоконника (шплинт). штифтовой замок с каждой стороны дерева предотвратит «ходьбу» кривошипа).
Закройте окно на плате кривошипа, затем вверните несколько винтов для нарезки резьбы в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга. Сделайте то же самое на мачте антенны (на уровне рукоятки) и установите пару шкивов 1/8″ x 1″ на обшивке дома на одной линии с кабелепроводом.
Наконец, прикрепите трос 3/32″ к одному из винтов на мачте и проденьте его вокруг мачты около пяти раз. Проделайте то же самое с другим винтом, но заверните его в противоположном направлении, не разматывая первую группу витков. Повторите эту процедуру на коленчатом валу, убедившись, что тросы продеты через блоки шкивов и достаточно натянуты.
Эта лебедка должна помочь в точной настройке приема; однако он также может обеспечить альтернативный путь для электричества, если прямой удар молнии предпочтет следовать по кабелю управления, а не искать более непосредственное соединение с землей. Секция «изолятора» из пластиковой трубы размером 1/2″ x 16″, вставленная в каждый кабель, должна прерывать этот проводящий путь.
Получайте прямые сигналыК этому времени в вашу гостиную должна уже проситься мощная смесь телевизионных и FM-сигналов. Все, что осталось сделать, это подсоединить 300-омный двойной провод соответствующей длины к клеммам на передней части антенны, провести этот провод вниз до уровня окна, используя несколько распорок антенного провода (убедитесь, что осталось достаточно ослабьте в этой точке, чтобы обеспечить один полный оборот стержня) и пропустите поводок под оконной створкой.
Как только он окажется внутри, вы можете использовать разветвитель сигнала для подключения второго телевизора или FM-приемника, но помните, что чем больше оборудования вы добавите, тем слабее будет принимаемый сигнал.
И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете довольно эффективно защититься от этого, установив недорогой блок статического разряда (иногда оптимисты называют его грозовым разрядником) на вводной линии. Эта часть должна быть подключена к заземляющей трубе отдельным проводом.
На этом все заканчивается. Поверьте мне, это труднее объяснить, чем выполнить на самом деле, так что не бойтесь прыгать сразу. Если вам придется покупать каждый компонент новым, я уверен, что вы в конечном итоге потратите больше, чем 20 долларов, которые мы сделали, но какая-то серьезная вымогательство, вероятно, поставит вас прямо на поле, даже если вы купите пластиковую трубу и трубопровод. Важно то, что вы будете ловить сигналы, брошенные вам на пути. И вы будете делать это с некоторой базовой воздушной анатомией.
