Антенна для цифрового телевидения DVB-T2 своими руками

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Содержание

• 1 Принцип работы антенны для цифрового телевидения
• 2 Антенна восьмерка
  • 2.1 Материалы для сборки антенны
  • 2.2 Расчет
  • 2.3 Изготовление антенны
  • 2.4 Подключение
• 3 Двойной или тройной квадрат для более слабого сигнала
  • 3.1 Материалы
  • 3.2 Расчет размера
• 4 Подключение вибратора
• 5 Антенна-бабочка
• 6 Из коаксиального кабеля
• 7 Антенна из жестяных банок

Принцип работы антенны для цифрового телевидения

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

• трубку;
• уголок;
• медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
3. Экран и оплетка скручиваются в жгут.
4. Получаем два проводника.
5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
6. Залудите и сделайте еще 2 проводника.
7. Места пайки штекера протрите спиртом.
8. Наденьте на провод пластиковую часть штекера.
9. К центральному входу штекера припаивается моножила.
10. К боковому входу штекера припаивается многожильный жгут.
11. Обожмите захват вокруг изоляции.
12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

• Внутренняя сторона прямоугольника – 13 см.
• Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

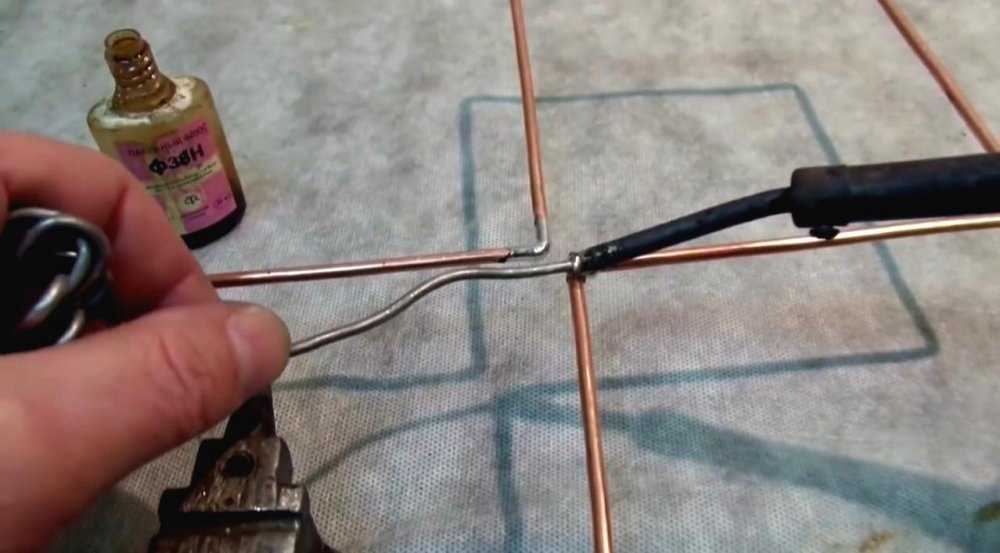

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
2. Два элемента по 14 сантиметров.
3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
4. Еще два участка по 14 сантиметров.
5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

• 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
• 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
• дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
2. Нижняя стрела изготовляется  при помощи изолирующих электричество материалов: дерево, текстолит.
3. Расположите все рамки так, чтобы их центры были на одной прямой.
4. Прямую следует направить на ретранслятор.
5. Вибратор  должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	В	Р	А	Ш
21-26	158	170	91	152
27-32	144	155	83	139
33-40	131	141	75	126
41-49	117	126	68	113
50-60	105	113	60	101

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27-32	122	140	176	61	89	139
33-40	110	131	160	55	80	126
41-49	99	117	143	50	72	112
50-60	89	105	129	45	65	102

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
2. К правому краю вибратора нужно припаять оплетку фидера.
3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

1. Возьмите небольшую доску, которая станет основой будущей антенны.
2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

1. Отрежьте примерно 530 миллиметров кабеля.
2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

1. Хорошо промойте, а потом высушите банки.
2. Конец коаксиального кабеля нужно разделать.
3. Удалите изоляцию центральной жилы.
4. Скрутите оплетку.
5. Получив 2 проводника, прикрепите их к банкам.
6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
8. Прикрепите банки к пластиковой трубе или деревянной планке.
9. Расстояние рассчитывается индивидуально.
10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

Содержание

• В каких случаях такая самоделка сработает
• Пошаговая инструкция по изготовлению
• Видеоинструкция

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

• Небольшое расстояние до телевышки.
  В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
• Отсутствие физических преград.
  На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
• Наличие самого сигнала.
  Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

• кусок коаксиального кабеля длиной 2,5–3 м;
• нож;
• маркер для разметки;
• линейку;
• штекер для подключения готовой антенны к телевизору или приставке;
• 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
2. Оплетка и фольга отгибаются в сторону.
3. Срезается внутренняя изоляция, зачищается центральная жила.
4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Содержание

• Типы антенн
• Антенны для приёма цифрового телевидения
• Антенны своими руками
• Антенна из пивных банок
• Зигзагообразная антенна Харченко
• Антенна из коаксиального кабеля
• Спутниковая антенна
• Антенный усилитель

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:



• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.



Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой
• Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
• На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем
• Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
• Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
• Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
• Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна “восьмерка” готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	В	Р	А	Ш
21-26	158	170	91	152
27 – 32	144	155	83	139
33 – 40	131	141	75	126
41 – 49	117	126	68	113
50 – 60	105	113	60	101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27 – 32	122	144	176	61	89	139
33 – 40	110	131	160	55	80	126
41 – 49	99	117	143	50	72	112
50 – 60	89	105	129	45	65	102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

• Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
• Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

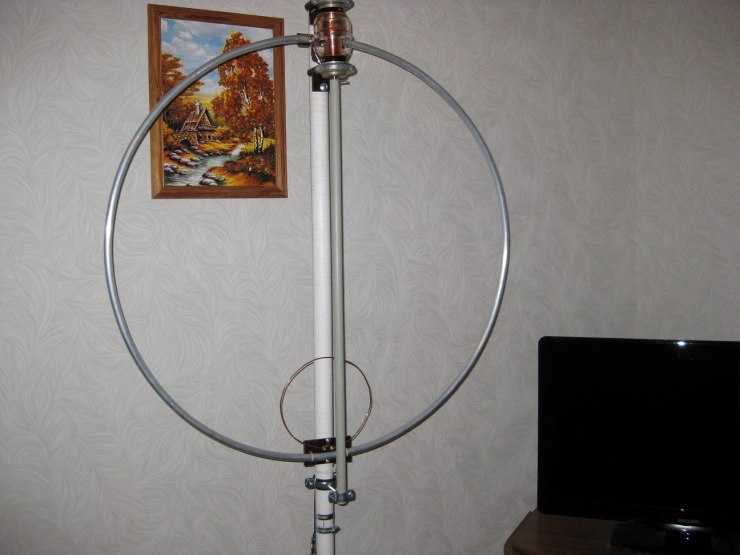

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

• Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

• Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения “крыльев” по 22 см и 2 куска для подключения к гнезду;
• Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
• Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
• Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
• Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

Как сделать антенну из прокладок двигателя

Содержание

1. Антенна для телевизора своими руками: 7 рабочих способов
2. Типы принимающих антенн
3. Расчет
4. Правила расчета
5. Расположение и подключение
6. На что способна такая антенна
7. Что нужно для изготовления этой ТВ антенны
8. Изготовление
9. Простая телевизионная антенна
10. Мощная самодельная антенна
11. Спутниковая антенна
12. Используем пивные банки
13. Наружная антенна из пивных банок
14. Зигзагообразная антенна
15. Двойной-тройной квадрат
16. Из картонной коробки
17. В форме бабочки
18. С помощью паяльника
19. С помощью болтов
20. Коаксиальный кабель
21. Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ
22. Самодельные антенны для приема ЦТВ
23. Антенна из кабеля
24. Как сделать антенну из прокладок двигателя
25. Видео

Антенна для телевизора своими руками: 7 рабочих способов

Типы принимающих антенн

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

Сегодня для телевидения распространены несколько типов устройств:

В UHF-диапазоне сегодня вещает телевидение цифрового стандарта DVB.

При этом частотный диапазон разделен между двумя форматами вещания ЦТВ:

Из рассмотренных выше рабочих диапазонов можно сделать вывод, что для простой антенны цифрового телевидения есть предел минимальной и максимальной длины волны, которую она может принять. А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

Эти факторы взаимосвязаны и конфликтуют между собой:

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

На что способна такая антенна

Реализовать качественную однонаправленную антенну без специального инструмента и навыков достаточно сложно, поэтому антенна будет относится к категории маломощных. Самоделка может быть полезна в следующих случаях:

Проверить уровень сигнала можно различными методами. Проще всего – использовать опции продвинутых цифровых телевизоров.

Тест обычно происходит по принципу:

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца трубок, смДлинна кабелей для согласующего устройства, L1/L2 см

1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т. п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Изготовление

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Стоит отметить, что нельзя изготовить антенну цифрового ТВ DVB-T2 своими руками, конструкция которой подойдет на все случаи. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну для телевизора своими руками все же хочется, можно смастерить самую простую ее разновидность.

Для этого необходимо выполнить следующие действия:

Для улучшения сигнала на домашней антенне нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Спутниковая антенна

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

Инструкция по сборке антенны:

Антенна Харченко для цифрового ТВ

Схема антенны Харченко

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Наружная антенна из пивных банок

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Зигзагообразная антенна

Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.

Для ее изготовления требуется:

Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.

В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.

Двойной-тройной квадрат

Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим. В отличие от «восьмерки», она не способна принимать хороший сигнал от сильно удаленного ретранслятора телевидения.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. В районе сверхплотной застройки часто бывает, что вышка ЦТВ рядом, но кроме нее есть и другие станции разных частот, на фоне излучения которых дециметровая волна остается «в тени».

Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель.

Квадраты можно установить на любом бруске, а в качестве штатива (ножек) для вертикального крепежа можно использовать токопроводящий элемент большой толщины.

Важно! Квадраты между собой можно соединить только отходящими токопроводящими элементами, т. е. не на участке активной области. Если такая возможность не представляется, можно оголить кабель на большую длину и припаять его к нижнему углу каждого квадрата, после чего выполнить крепеж конструкции к бруску.

После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Из картонной коробки

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см.

Помимо нее потребуются следующие материалы и инструменты:

Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги.

Важно! Нужно набраться терпения и аккуратно наложить фольгу на картон. Зазоры и выступы должны быть исключены, в противном случае хорошее качество принимаемого сигнала не гарантируется!

Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Далее к одному отверстию проводится внутренний контур, к другому — внешний (он представлен в виде металлического кожуха). Контакты закрепляются болтами с гайкой.

Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу. В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию.

Важно! Ее нужно использовать только в качестве комнатной антенны цифрового ТВ, т.к. фольга не устойчива к внешним факторам. Вариант с защитой полиэтиленом здесь не поможет, т.к. повысится влажность, что приведет к разрушению картона.

В форме бабочки

Антенна «бабочка» — несложная комнатная антенна для телевизора в домашних условиях. Для создания потребуется немного инструментов и материалов:

Так достаточно просто изготавливается антенна-бабочка для цифрового ТВ.

С помощью паяльника

При его использовании процесс значительно сокращается. К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали (которые потом нужно соединить) или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Нужно кусачками отрезать от проволоки 16 кусков для усиков самодельной антенны цифрового ТВ размером 15 см, и к каждой точке спаять по 4 «усика. Для надежности каждую группу усиков лучше обмотать изолентой.

С помощью болтов

Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см.

Для начала нужно сделать «ямочки» под усики с помощью дрели или самореза, толщина которого будет как у них. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной. Каркас готов.

В данном случае из проволоки отрезаются куски с запасом — по 17 см. готовые усики вставляются в ямочки на 2 см вглубь, после чего плотно фиксируются с помощью болта и гайки. По завершению обвить усики тонкой проволокой и соединить между собой.

В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени.

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Антенна из коаксиального кабеля

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

Источник

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Для комфортного просмотра цифрового телевидения необходимы стабильный передающий сигнал и качественная приемная антенна. Мощность телесигнала зависит целиком и полностью от провайдера, потребитель повлиять на это не может, зато он может исправить ситуацию с приемом на своей стороне с помощью покупной либо самодельной антенны. Как изготовить своими руками простое, но эффективное устройство для цифрового ТВ, рассказано далее.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

Немного теории. Размеры вибраторов (активных элементов любой антенны) должны быть равны полной длине волны, половине или ее четверти. В дециметровом диапазоне радиоволна имеет длину менее одного метра. Значит, размеры элементов должны быть согласованы с данной величиной.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции	Коэффициент усиления, дБ	Дальность приема без усиления, км	Дальность приема с усилителем, км	Рабочий диапазон, МГц
Петля из кабеля	0 – 3	15	15	440–800
Антенна из алюминиевых банок	3 – 5	15	40	470 – 622
«Бабочка»	5 – 11	20	70	от 300 МГц
«Тройной квадрат	9	15	60	300 МГц и выше
Антенна Харченко	5 – 6	10	50	от 300 МГц
Логопериодическая антенна	8 – 12	30	100	более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

Антенна цифрового ТВ, рекомендуемая для изготовления своими руками, должна быть эффективной, легкой для повторения, не содержать дорогих деталей и материалов. Этим параметрам полностью соответствуют рассмотренные ниже конструкции.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

Инструкция по изготовлению:

Источник

Как сделать антенну из прокладок двигателя

Итак вариант первый автомобильный из прокладки двигателя внутреннего сгорания
ставится обычно на день шофёра, в пятницу и обязательно втроём.

Антенна ложковая послеобеденная с добавкой.

Достойный Вашего внимания вариант фирменной антенны с рефлектором из чего под руку попало.

Интересный вариант полухалахуповой антенны после толстой талии.

По центру та же антенна имени сварщика бабочкина, но уже усиленная и дополненная.
Возможно делал десантник, поскольку весьма сильно напоминает эмблему ВДВ.

Здесь Вы видите ширкополосный вибратор на очень мощной мачте.
Луна и антенна, это всегда вызывает романтические чувства.

Данная коллекция состоит из двойной полухалахуповой антенны и
антенны типа «задняя стенка холдильника».

А это уже полноправный предок польской антенны. Первоисточник так сказать.
После этого можно переходить и к так называемой «Польской антенне».

Ну и плавно перемещаемся к пивным баночным антеннам. Удивительно, но здесь даже размеры указаны!

Подробно расписана кофейная антенна и её гвоздатый вариант. Истинно русский вариант.

Ну вот наконец и реальная в металле конструкция с подвесом типа вешалки.

Весьма сердитый вариант ТВ антенны «Баночная растоптатка»

А это инструкция на эту нужную вещь.

Вот такая установка антенны.

И такое бывает, кстати церковный вариант интересен.

Крепёж наверное аховый был.

Переходим к спутниковым и тарелочным версиям.
Вот удивительно красивая антенна не обременённая металлом.
Такие вещи можно ставить при нежелании портить внешний вид здания.

Установка спутниковой антенны на сухостое.

Русская урбанистика 21-го века. Что то в этом есть.

Когда их несколько.

И когда их ну очень много. Этакий ракушатник.

Настоящая китайская спутниковая, после нескольких лет работы. Цена 100$

Ну а для любимой жены то, да из старого тазика, да не жалко.
Зато не хуже, чем у соседа, да и стоит рядом.

© В. Баженов UA4CGR (март 2009 года)

Источник

Видео

Самый правильный способ изготовления прокладки для мотора

Цифровая антенна своими руками за 5 минут.

Как сделать прокладку любой сложности за пару минут.

Как сделать антенну для 4g модема

Как быстро сделать ТВ антенну.

Как сделать антенну для радиостанции

Как быстро сделать ТВ антенну

Антенны и дураки. Основы антенных устройств

Как сделать антенну своими руками! Принимает цифровые каналы!

Так ВОТ для чего антенны делают в виде СПИРАЛИ.

Как сделать антенну для цифрового ТВ своими руками

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Содержание:

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

• кусачки, пассатижи, плоскогубцы;
• изоленту, скотч, клей;
• герметик с пластиковым стержнем;
• рулетку;
• желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

• трубки;
• уголки;
• кабель;
• полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
2. Пара 14-сантиметровых элементов.
3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
4. Ещё пара 14-сантиметровых комплектующих.
5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

1. Зачистка антенного кабеля с обеих сторон.
2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
4. К другому концу припаивается штекер.
5. Сделайте ещё 2 дополнительных проводника.
6. Места, на которых осуществлялась пайка, нужно протереть.
7. Пластиковый штекер надевается на кабель.
8. Пайка моножилы к центральному входу.
9. Многожильный жгут закрепляется на боковом входе штекера.
10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна “двойной (тройной) квадрат”

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
4. Направляющая должна быть настроена в сторону телевизионной вышки.
5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
7. Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
5. Отдельно приготовьте два провода по 22 см каждый.
6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

6 способов недорого сделать своими руками антенну HDTV

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных (DVB-T) сигналов. Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это так! Вот шесть способов, которыми вы можете сделать свою собственную антенну HDTV, используя предметы домашнего обихода.

причин построить антенну HDTV своими руками

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Использовать вместо этого кабельное или спутниковое телевидение?

Ну, на ум приходит несколько причин:

• Эфирное телевидение дешевле, чем кабельное, и вы хотите перерезать шнур (но сначала рассмотрите эти подводные камни, связанные с перерезанием шнура).
• Вы не можете позволить себе заводскую антенну.
• Ваша антенна унесло ветром во время шторма, и вам срочно требуется замена.
• Вам просто нравится создавать собственное снаряжение.

Что бы ни побудило вас построить собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены с использованием предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать цифровые телевизионные сигналы по воздуху, эти четыре антенны идеальны.

Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1. Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, используя скрепку в качестве телевизионной антенны, сделанной своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятном уровне сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как показано в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец к коаксиальному кабелю, который затем подключите к телевизору.

По общему признанию, это самое простое. Чтобы это работало, вам нужен длинный кабель, чтобы подняться на высоту крыши. На видео ютубер LaneVids вешает свой кабель на чердак и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и дергается, но длина этой самодельной телевизионной антенны всего несколько дюймов!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться. Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, этого может быть достаточно для приема сигнала HDTV.

2. Самодельная телевизионная антенна из картона и фольги

Чуть более сложный вариант, эта версия самодельной антенны HDTV обойдется вам менее чем в 5 долларов. С более чем миллионом просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну DIY.

Для этой сборки требуется:

• 4 куска картона или пенопласта (два размером 8 x 11 дюймов, два размером 8 x 8 дюймов)
• 1 лист алюминиевой фольги
• Этот шаблон для печати

Вам также понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая к приему телепередач.

(Хотя общая сумма в 5 долларов, вероятно, является минимальным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить более 10 долларов.)

3. Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является наиболее эстетически привлекательной версией этого проекта.

Требуется:

• Лист алюминиевой фольги
• 1 симметричный преобразователь
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуется две печатные копии шаблона, каждая из которых приклеена к листу фольги и вырезана вне. В свою очередь, они должны быть приклеены к каждой стороне пластикового листа, убедившись, что они выровнены.

С помощью проводов, прикрепленных скобами или приклеенных к «ножкам» фрактальной конструкции, подключите балун к антенне. и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные шаги для этой сборки.

4. Вешалка для одежды Телевизионная антенна своими руками

Наконец, вот один из наших собственных проектов антенны HDTV. Хотя эта самодельная антенна больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.

Ключевыми компонентами этой сборки являются:

• Короткий отрезок дерева 3×1
• 8 металлических вешалок для одежды
• 2 одноразовых решетки для барбекю
• 18 винтов и 18 подходящих шайб
• Немного проволоки

Стоит отметить, что эта версия антенны больше сложнее, чем другие.

Как и положено проекту, который больше и крепче, это займет больше времени, чем другие сборки. Однако после тестирования и монтажа вы сможете надежно принимать эфирное цифровое телевидение.

В видео выше я проверяю его внизу, и сигнал достаточно хороший. Однако с тех пор, как он переместился на крышу, результаты были идеальными.

Подробные инструкции см. в нашем руководстве по антенне HDTV.

5. Большая Берта: самодельная антенна для приема на большие расстояния

Построен еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения оставалась в эксплуатации. Выносливая и долговечная, «Большая Берта» также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния. В то время как другие сборки в этом списке идеально подходят для использования в городе и пригороде, «Большая Берта» предназначена для сельской местности.

По сути, Большая Берта — это ТВ-антенна, сложенная вдвое и закрепленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

Узнайте, как сделать самодельную телевизионную антенну, следуя подробным инструкциям.

6. Телевизионная антенна сверхдальнего действия своими руками

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленных сельских районах, попробуйте это.

Описанный как «Сверхдальнобойная осевая/винтовая «сельская» антенна», он действительно огромен. С помощью видео выше вы можете увидеть концепцию и эволюцию этого проекта телевизионной антенны своими руками. Хотя видео более длинное, основные моменты собраны в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

Хотя подробные планы этой замечательной сборки недоступны, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Самодельные антенны HDTV легко и дешево

Хотя мы перечислили их здесь в порядке сложности, каждый из этих самодельных антенн представляет собой сравнительно простую сборку. После того, как вы это сделаете, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

Если антенна правильно выровнена (и находится на наилучшем угле места), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как собрать шесть антенн своими руками:

1. Антенна с помощью скрепки
2. Антенна из картона и фольги
3. Фрактальная антенна
4. Антенна на вешалке
5. Большая Берта
6. Сверхдальнобойная телевизионная антенна своими руками

использовать с цифровым телевидением. Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам необходимо его приобрести. Коаксиальный кабель от антенны должен быть подключен к этому.

Если вы новичок в технологиях «сделай сам», сначала попробуйте некоторые основные исправления, чтобы подготовиться, прежде чем продолжить.

Как исправить плохой телевизионный прием с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. варианты программирования, пока у вас может быть немного времени.

Почти все, что касается современного телевидения, стало меньше и лучше. Телевизоры, игровые приставки и даже стриминговые устройства тоньше и мощнее. Однако есть одна область, где меньше не значит лучше, и это антенны.

Может показаться логичным, что технологии продвинулись до такой степени, что маленькая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять работу, которую когда-то выполняли кроличьи уши или стойки на крыше. Но если вам не посчастливилось жить в удачном месте с сильными сигналами, ваша маленькая антенна не может бросить вызов физике расстояния и частот, и вы упускаете свободные каналы.

Могу я смиренно предложить радикальное решение: не покупайте новую антенну (или три, как я), и не платите за кабельное телевидение или пакет прямого эфира. Вместо этого постройте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу, с материалами на сумму около 15 долларов, я перешел на 35 каналов и все пять основных местных сетей в высоком разрешении (с лучшим изображением и звуком).

Если у вас есть место, где вы можете спрятать эту антенну, желательно повыше в вашем доме, или вы не возражаете против того, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну. Вы можете провести коаксиальный кабель от антенны к телевизору (или к двум, с разветвителем) и смотреть HD-телевидение в прямом эфире. Вы можете получить телевизор на своем компьютере или ноутбуке с помощью USB-тюнера. Или вы можете настроить свою домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, похожая на реквизит с сайта теории заговора, работает так же, как и любая антенна, которую можно купить в магазине, только лучше.

Давайте прикрутим провод к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Расходные материалы

• Одна деревянная доска . Не менее 3 футов в длину и более 1,5 дюймов в ширину. На самом деле это может быть что угодно, главное, чтобы он был достаточно глубоким, чтобы в него можно было вкрутить короткие шурупы. Наш видеохост использует сосновую доску 3 х 1. Но старый добрый 2×4, вероятно, самый дешевый.
• Медная, алюминиевая или стальная проволока. Другие металлы, вероятно, подойдут, но убедитесь, что они не имеют покрытия или оболочки и имеют калибр от 8 до 14. Купите по крайней мере 20 футов, для безопасности от дураков. Вы можете использовать вешалки для крыльев, если они не имеют покрытия.
• 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы пробить доску. №6 — это то, что Джакомо использует в видео.
• 10 шайб, с отверстием, достаточно большим, чтобы через него можно было продеть резьбу винтов, но не настолько маленьким, чтобы могла пройти головка винта. Если вы покупаете новые винты и шайбы, вы можете получить тот же размер (например, № 6)
• Балун/трансформатор. Технически это «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два штыря и принимает коаксиальный кабель. Это хороший, дешевый пример.
• Коаксиальный кабель. Длина зависит от того, насколько далеко будет антенна от телевизора или тюнера.

Инструменты

Pro Tech Toolkit

Наш самый продаваемый набор инструментов включает в себя наш 64-битный набор и самые популярные инструменты открытия.

74,99 €

• Кусачки . Подойдет почти любой.
• Клещи . Желательно с игольчатым носом.
• Шуруповерт/дрель. Если только вы не готовы долго работать отверткой.
• Рулетка и маркер.

Дополнительно

• Антенный усилитель или разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем — стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно проложить много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослабевали на расстоянии.

Сборка антенны

Я научился делать антенну HDTV своими руками у Джона О’Брайена, который время от времени проводит семинары Cutting the Cord в Библиотеке инструментов University Heights и стремится распространять информацию по всему Буффало, штат Нью-Йорк. (Небольшое откровение: я член совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен изрядно потрудился над тем, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на последовательное соединение четырех антенн с плоскими стенками друг к другу. Антенны с плоскими стенками часто имеют одну среднюю антенную пару или две маленькие пары. Он порекомендовал это видео от ведущего CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может слетать в Буффало на его мастер-класс (а если серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, загляните). Видео шаг за шагом проведет вас через процесс сборки, но я опишу его здесь.

Начиная сверху, отметьте две точки крепления на расстоянии 1,5 дюйма друг от друга. Отмерьте доску девять дюймов, затем поставьте еще две точки на расстоянии 1,5 дюйма друг от друга. Теперь другое измерение: 4,5 дюйма вниз для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Поместите шайбу на каждую отмеченную точку, затем слегка ввинтите ее в каждую точку, но не до упора. Оставьте достаточно места, чтобы шайба могла поместиться под вашим проводом.

Набор отверток Mahi

Почините большие устройства, бытовую технику и автомобили с помощью 48 более тяжелых бит ¼ дюйма.

39,99 €

Отрежьте кусок проволоки длиной около 30 дюймов или чуть больше, если вы купили много проволоки. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод будет переходить к следующему винту вверх, проходить через следующие два винта, а затем снова переходить к самому верхнему винту на другой стороне. Повторите это для другой стороны, , за исключением: один из проводов в каждой точке пересечения нуждается в небольшой дуге, чтобы один провод мог проходить под другим, не касаясь. Смотрите ту часть видео.

Теперь пришло время сделать «бакенбарды». Каждая из них представляет собой 19-дюймовую проволоку, согнутую посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюймов, а концы отстоят друг от друга на 4,5 дюйма. Вот где можно использовать несгибаемые проволочные плечики, если их разрезать. Восемь «усов» помещаются под шайбы, за исключением среднего набора, который вы зарезервировали для балуна «антенна-кабель». Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким проводящим давлением шайбы. Закрутите каждый вниз.

Последним шагом является установка каждого штыря балуна под одну из шайб в средний набор винтов, а затем завинчивание, чтобы закрепить его. Дважды проверьте, чтобы кончики ваших усов были на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и чтобы провода, пересекающиеся друг с другом на плате, не соприкасались.

На этих диаграммах (часть первая, часть вторая, обе в формате PDF) подробно описаны измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, требующим 5,5 дюймов между усами. Вы можете поэкспериментировать, чтобы увидеть, кто прав, но, скорее всего, это не будет иметь большого значения.

Размещение и подключение вашего

Mad Max Антенна

Наилучшая возможная установка вашей антенны будет как можно выше внутри вашего дома, но при этом на небольшом расстоянии от вашего телевизора. В противном случае вам нужно будет найти некоторые компромиссы.

Лучшее место для приема выше в вашем доме, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Более высокое положение означает меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не ставьте его снаружи, потому что дерево и голая медь не выживут.

Куда ты направишь эту штуку? Ах, теперь это может быть сложно. Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на вашу антенну. Иногда все каналы, о которых вы больше всего заботитесь, исходят из одного направления. Иногда вы не будете достаточно заботиться об отдаленном канале, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение компаса для телефона), чтобы направить переднюю часть антенны с помощью винтов и усов на наилучшую комбинацию сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достичь вашей антенны сзади. Используйте это только в крайнем случае.

После успешного начала позиционирования подключите коаксиальный кабель к балуну. Протяните кабель к телевизору или тюнеру. Большинство работающих телевизоров в наши дни имеют коаксиальный порт и встроенную возможность сканирования HD-каналов. Если в вашем телевизоре этого нет, вам понадобится блок цифрового преобразователя (это не то же самое, что блок кабельного телевидения). Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного посмотрите несколько из них.

В отличие от аналогового приема прошлого, цифровые сигналы HDTV не передаются нечетко, если они слабые. Вместо этого они периодически обрываются, оставляют «артефакты» по экрану при движении картинки или вообще не отображаются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторную оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов. Найдите надежную комбинацию, которая вам нравится, затем закрепите антенну под этим углом.

Ваш прием не всегда будет таким, как вы его настроили. Все, от осадков до сигналов LTE и солнечных пятен, может влиять на мощность различных каналов. Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, который вы записали благодаря своей изобретательности. Это классное чувство.

4 Чертежи идеальной самодельной телевизионной антенны. Простой сделай сам

В этом посте мы покажем вам, как сделать идеальную самодельную телевизионную антенну из различных предметов в вашем доме. Эти чертежи предназначены для комнатной телевизионной антенны, и их легко сделать.

Мы проверим каждую антенну, чтобы убедиться, что она может принимать сильный сигнал бесплатного эфирного телевидения. Мы собираемся сделать 3 разные телевизионные антенны, такие как

• Антенна из коаксиального кабеля.
• Знаменитая антенна для вешалок
• Телевизионная антенна из медной проволоки
• Мини-телевизионная антенна из скрепки

Не покупайте новую антенну для телевизора, почему бы не сделать ее самостоятельно. Это крутые проекты, за которыми очень легко следить.

Содержание

• 1 Как сделать телевизионную антенну из коаксиального кабеля
  • 1.1 Необходимые детали
• 2 Как сделать антенну из медного провода?
  • 2.1 Parts Needed
• 3 How to make a TV antenna from a coat hanger
  • 3.1 DYI TV Antenna Parts needed
• 4 The famous Paperclip TV antenna
• 5 Conclusion

How to make a TV антенна из коаксиального кабеля

Телевизионная антенна из коаксиального кабеля – это самый простой проект. Все, что он содержит, — это отрезок кабеля RG6 с 6-дюймовой изоляцией, снятой с одного конца. Это будет приемная часть.

Необходимые детали

• 6 футов коаксиального кабеля
• Острый нож
• Электроизоляционная лента
• Разъем F-типа для телевизора

Начните с удаления 6 дюймов изоляции с коаксиального кабеля. Натяните проволочный экран на кабельную сетку и заклейте сетку скотчем.

Затем острым ножом удалите белую изоляционную жилу, чтобы обнажить внутреннюю медную жилу. Оставьте около 1/8 дюйма изоляционной жилы между экраном и центральной жилой. Это делается для того, чтобы экран и сердцевина случайно не соприкасались.

Заклейте внешний экран изолентой. Это делает его опрятным и предотвращает изнашивание экрана.

Убедитесь, что длина медного сердечника составляет 6 дюймов. Это голое ядро, которое будет принимать телевизионный сигнал.

Теперь вы можете добавить разъем F-типа на другой конец. Вы можете прочитать больше о том, как починить разъемы телевизионной антенны и проводку здесь.

Если на другом конце коаксиального кабеля нет разъема F-типа, снимите изоляцию на 1 дюйм с другого конца коаксиального кабеля. Отогните металлический экран и удалите 1/2 дюйма изоляционного материала внутренней жилы. Навинтите разъем F-типа и обрежьте медную центральную жилу так, чтобы она выступала из колпачка только на 1/8 дюйма.

Теперь вы можете прикрутить этот конец к телевизору и попытаться просканировать несколько каналов.

Из-за того, что это базовая конструкция, вы не будете принимать все телевизионные станции VHF/UHF, но некоторые из них будут приниматься в зависимости от того, насколько близко вы находитесь к телевизионному передатчику.

Эксперимент с углом медного сердечника. Некоторые хорошо работают в горизонтальном положении, в то время как другие хорошо работают в вертикальном положении.

Кроме того, чем выше антенна, тем лучше будет сигнал. Я обнаружил, что если вы поместите антенну высоко в окно, вы получите хороший сигнал.

Это скорее аварийная антенна, чтобы убедиться, что ваша основная антенна не смогла проверить, передают ли телевизионные станции. Используйте этот веб-сайт DTV Reception Maps, чтобы узнать, где вам нужно расположить антенну в Америке

Как сделать антенну из медного провода?

Антенна из медного провода представляет собой усовершенствованную версию коаксиальной антенны для кабельного телевидения, упомянутой выше. Вы подберете больше телевизионных станций, и это очень быстрый проект. Это направленная телевизионная антенна, поэтому обязательно направьте ее на телевизионный передатчик в вашем районе.

Необходимы детали

• Одно ядро ​​медная проволока
• ВИНТЫ
• Блок дерева
• Балун или соответствующие трансформации
• коаксиальный кабель
• 2x F-Type Vint Connecter и согнуть медную проволоку в соответствии с требованиями. Вы можете получить медную проволоку на свалке, в хозяйственном магазине, на обрезках со стройплощадки или из старого электроприбора.

  Все новые медные провода многожильные. Теперь это будет работать нормально, но потребуется дополнительная поддержка, поскольку она очень гибкая. Одножильный медный кабель диаметром от 1 мм до 2,5 мм идеально подходит для изготовления антенн. Этот кабель можно найти в старой проводке дома или в больших многожильных кабелях.

  Мини-антенна ТВ из медной проволоки

  После того, как вы согнули медную проволоку и прикрепили ее к деревянной доске с помощью шурупов или клея, вам нужно будет прикрепить балун.

  Этот согласующий трансформатор преобразует сигнал, передаваемый телевизором, в более удобный коаксиальный сигнал для телевизора. Без него вы получите помехи и потерю сигнала.

  Вы можете либо припаять балун к медным проводам, либо скрутить его вместе с помощью нескольких винтов и шайб.

  Подсоедините разъем F-типа к каждому концу коаксиального кабеля и подключите один конец к телевизору, а другой конец к балуну. Перемещайте новую самодельную антенну из медного провода, пока не получите хороший сигнал.

  Как сделать телевизионную антенну из вешалки

  Существует несколько различных конструкций и планов изготовления телевизионной антенны из вешалки. План, который я обнаружил, который работает лучше всего и принимает лучший сигнал, — это конструкция антенны-бабочки.

  Телевизионная антенна DYI Необходимые детали

  • 6 стальных или алюминиевых плечиков.
  • Деревянный брусок.
  • Балун или согласующий трансформатор.
  • Винты и шайбы.
  • 6 футов или более коаксиального кабеля.
  • Резьбовой соединитель F-типа.
  • Заглушки для концов проводов, чтобы не выколоть глаз.
  • 1 м одножильного изолированного электрического кабеля 18 калибра.

  Самодельная телевизионная антенна-бабочка должна принимать все бесплатные станции HDTV в вашем районе. Он направленный, поэтому убедитесь, что он направлен на ваш ТВ-передатчик в вашем районе.

  Это идеальная самодельная телевизионная антенна, которая находит все телевизионные станции в моем районе.

  Начните с вырезания 8 кусков вешалок длиной 14 дюймов и согните их в форме буквы V с зазором на конце длиной 4 дюйма. Прикрутите их к деревянному основанию и убедитесь, что вешалки V антенны расположены на расстоянии 6 дюймов друг от друга.

  На каждом V изгибе вешалки используйте немного наждачной бумаги, чтобы соскоблить любое защитное покрытие, которое предотвращает ржавчину вешалки. Это обеспечит хорошую электропроводность.

  Соедините их электрическим кабелем и убедитесь, что провода не касаются друг друга. Каждый V должен быть соединен с другим одним и тем же путем. Например, на изображении ниже синяя линия имеет антенные элементы 2 вверху с каждого конца и 2 внизу посередине, подключенные к одному и тому же кабелю.

  Подсоедините балум или согласующий трансформатор в середине телевизионной антенны и подсоедините разъем RG6 F-типа и кабель. Обязательно разместите элементы шириной 4 дюйма.

  Я предпочитаю класть резиновые или пенопластовые блоки на концы каждой спицы телевизионной антенны, так как они острые и могут привести к травме. Я обнаружил, что это лучшая самодельная телевизионная антенна, которая принимает все каналы в моем районе.

  Знаменитая телевизионная антенна «Скрепка»

  Мне нравится этот маленький лайфхак. На самом деле вы можете получить телевизионный сигнал, используя развернутую скрепку. Возьмите самую большую скрепку, которую вы можете найти, которая является гигантским размером. В зависимости от бренда, он будет раскладываться примерно до 6 дюймов в длину.

  Скрепка, подключенная к разъему антенны моего телевизора LG, действительно работает.

  Все, что вам нужно сделать, это вставить скрепку в гнездовой разъем F-типа на задней панели телевизора. Просто вставьте его примерно на 1/2 дюйма и поэкспериментируйте с разными углами.

  Подобно телевизионной антенне, сделанной из коаксиального кабеля, телевизионная антенна-скрепка будет принимать только несколько каналов в вашем районе. Кроме того, вам может понадобиться переместить телевизор так, чтобы направление указывало на передатчик телевизионной станции.

  Теперь вы можете использовать металл любой длины, медь или алюминий. Просто убедитесь, что его длина составляет около 6 дюймов, и вы должны получить сигнал. Просто убедитесь, что он не касается металлического внешнего кольца гнезда телевизионного разъема антенны.

  Заключение

  Эти 4 самодельных плана телевизионных антенн хорошо работают. Лучшая телевизионная антенна-вешалка для галстука-бабочки требует некоторых усилий, но она прослужит вечно. Покрасить его в соответствии с декором вашего дома — это вариант, и это может стать отличным предметом для разговора.

  Эти чертежи комнатных антенн отлично подходят для школьных занятий, чтобы научить детей, как работают антенны.

  Мы окружены радиочастотами, и удивительно, что что-то вроде скрепки можно использовать для приема сигнала HDTV. Теперь, когда вы устали смотреть бесплатное эфирное телевидение, почему бы не перейти на приставку Android TV и максимально использовать возможности вашего HDTV.

  Мэтью С.

  Я квалифицированный промышленный электрик в течение последних 20 лет, и я люблю делиться своими знаниями о ремонте дома.

  Я люблю быстрые игрушки, такие как мотоциклы, автомобили, водные мотоциклы и лодки, поэтому писать о них легко.
  Чтобы снизить расходы, я сам занимаюсь модификациями, ремонтом и обслуживанием. Этими навыками я хочу поделиться со всеми. Сделай сам — это навык, которому может научиться каждый.

  10 простых советов по изготовлению телевизионных антенн своими руками, которые помогут сэкономить ваши деньги

  Вы устали пропускать любимые передачи или смотреть одно и то же снова и снова? Мы собрали эти 10 простых чертежей ТВ-антенн своими руками , которые сделают ваше время и дни потоковой передачи более увлекательными. Вы, должно быть, слышали о возможности построить собственную самодельную антенну с возможностью HDTV для приема и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но и позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке чертежи ТВ-антенн своими руками могут в значительной степени увеличить время и качество потоковой передачи вашего канала.

  С нашими простыми чертежами антенн для HDTV своими руками вы также можете выбрать между внутренней или наружной телевизионной антенной. В то время как наружные антенны, как известно, улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно лезть на крышу и управлять направлением антенны. Итак, подытожим. Внутренние антенны более доступны. Во всяком случае, удовлетворите наши различные виды самодельная антенна HDTV планы и побалуйте себя потоковой передачей HD-каналов и никогда не пропускайте свои любимые шоу.

  1. Современная самодельная мощная антенна HDTV

  Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока поставщик услуг кабельного телевидения серьезно отнесется к жалобам? Соберите своими руками эту современную антенну HDTV DIY , используя картон и алюминиевую фольгу, а также сэкономьте свое время и деньги. Вам понадобится картон толщиной в несколько футов, режущий материал, алюминиевая фольга, дрель, винты и шайбы. инструкции

  2. Телевизионная антенна из ПВХ-трубы своими руками

  Кто знал, что труба из ПВХ может быть такой универсальной? Можно даже использовать в идее телевизионной антенны своими руками! Эта ТВ-антенна из ПВХ-трубки предназначена для 11-го канала ОВЧ и 16-го канала УВЧ. Этот двойной диполь может превзойти любой другой кабельный канал, который у вас был. cromwell intl

  3. Самодельная ТВ-антенна

  Используя медные трубки, трубы из ПВХ и минимальные строительные инструменты, сделайте сами Самодельную ТВ-антенну . И самое приятное в этом то, что конструкция довольно проста и полностью совместима с цифровым телевидением. инструкции

  4. Самодельная ТВ-антенна для повышения уровня сигнала за 20 долларов

  Если вас не устраивает слабый уровень сигнала вашей текущей телевизионной системы. А вот и самодельная телевизионная антенна стоимостью 20 долларов США , обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. macgyverisms

  5. Самодельная HDTV-антенна за 3 доллара

  Вот идея, как сделать трансляцию каналов и просмотр телепередач более увлекательными с добавлением HD-фактора! Ознакомьтесь с информацией об установке этого $ 3 Самодельная антенна HDTV из магазина Dollar. Он обязательно станет хитом в доме! squawkfox

  6. Комнатная домашняя ТВ-антенна

  С этими самодельными ТВ-антеннами , которые сейчас завоевывают рынок, существует множество преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что вы не карабкаетесь по крышам, чтобы установить правильное направление! Посмотрите на эту простую в изготовлении комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции

  7. Как сделать цифровую телевизионную антенну

  Как сделать телевизионную антенну, не потратив ни единого доллара? Возьмите в руки сосновую доску, медную проволоку, шурупы с головкой, согласующие трансформаторы, изоленту и многофункциональные инструменты для сборки этой супер крутой цифровой ТВ-антенны своими руками . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. Leatherman

  8. Антенна HDTV DIY за 5 долларов

  Назовите что-нибудь лучше, чем БЕСПЛАТНАЯ потоковая передача HD-каналов! Способ сделать просмотр телепередач более увлекательным. К тому же, это выглядит совсем не плохо. Даже не испортит ваш декор. это Самодельный учебник по телевизионной антенне поставляется с подробным видео, которое поможет вам выполнить все шаги. awesomejelly

  9. Как собрать антенну для HDTV

  Эта антенна для HDTV не только очень дешевая в изготовлении, но и ее сила сигнала также обещается и, как известно, находится в диапазоне от 88 до 99. Если вы ищете все эти преимущества, ваша антенна HDTV, это настоящее очарование. Получите список расходных материалов uhfhdtvantenna

  10. Самодельная телевизионная антенна для каналов HD и SD

  нож, степлер и прозрачная упаковочная лента. Получите это самодельная антенна для цифрового телевидения настроена и работает, чтобы наслаждаться потоковой передачей эфирных каналов в формате HD! aruljohn

  Счета за кабельное телевидение очень высоки и бьют по бюджету! Возможно, вы упускаете бесплатных ТВ . Сделайте свою собственную самодельную антенну , используя обрезки проволоки и пиломатериалы!

  Вывод:

  Итак, что вы думаете? Мы уверены, что ни одна из этих идей телевизионной антенны своими руками не показалась более сложной в изготовлении или сложной для понимания. Но тем больше причин перестать платить за кабельное телевидение, верно?! Зачем переплачивать, если можно сделать самому! Некоторые медные провода, панели, алюминиевые листы или другие минимальные инструменты могут сделать волшебство в самый раз. Итак, удачного стрима, ребята!

  Как сделать усилитель телевизионной антенны

  Планета Радио Город поддерживается читателями. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

  ОБНОВЛЕНО 21 февраля 2022 г.
  от Allan Willow


  У пользователей телевизионных антенн есть одна серьезная проблема — радиус действия. Диапазон может значительно ослабить телевизионные каналы, а также то, насколько четко вы их принимаете. Так что последствия довольно большие. Я сделал руководство по изготовлению усилителя телевизионной антенны, чтобы помочь вам. Вы можете использовать его для внутренних и наружных антенн, и все, что вам нужно, это основные материалы. Это также не требует особых навыков, поэтому вы готовы к работе, независимо от того, сколько у вас навыков DIY. Вы можете построить свой собственный усилитель сигнала и антенну для телевизионного приема, приложив немного усилий. Вот как.

  Как сделать усилитель телевизионной антенны

  Иногда вы не можете получить желаемый превосходный прием телепрограмм, даже если установили хорошую беспроводную телевизионную антенну на улице из-за слабого сигнала. С помощью усилителя ТВ-антенны вы можете усилить сигнал на беспроводной ТВ-антенне. Вам не нужно покупать дорогой усилитель сигнала; Вы можете легко сделать хороший усилитель сигнала.

  Вот как сделать усилитель телевизионной антенны:

  • Нарисуйте большой круг на толстом картоне, затем сделайте полукруглые выступы с обеих сторон этого картона. Важно разместить их выше и ниже середины круга. Убедитесь, что они не велики по отношению к кругу.
  • Вырежьте прямоугольную форму на другом куске картона, длина которой немного больше диаметра круга. Ширина немного меньше, чем у круга, но она должна выходить за выступы обоих концов круга. При изготовлении рефлектора учитывайте размер вашей беспроводной телевизионной антенны.
  • Оберните алюминиевой фольгой каждую сторону картона.
  • Сложите длинную часть картона вокруг круглой части и сложите ее пополам. На круглом куске картона используйте выступы, как выступы, чтобы пройти через прямоугольные прорези, которые вы вырезали. Когда вы закончите, все это будет выглядеть как полукруг.
  • Загните внешний край круга вверх, образуя выступ, который проходит по всей длине доски. Круг, покрытый фольгой, должен быть подвешен на другой стороне картона.
  • Сделайте небольшое отверстие посередине для антенны. Теперь круг должен выглядеть как полукруг.
  • Подключите усилитель ТВ-антенны к существующей беспроводной ТВ-антенне.

  Наконец, найдите место для беспроводной телевизионной антенны, пока вы не получите более широкий охват сигнала для более четкого телевизионного приема.

  Сабвуфер

  Поскольку басовые сигналы случайны, везде, где находится ваш сабвуфер, у вас есть универсальность. В общем, размещение сабвуфера близко к стене приведет к большему количеству басов. Вы могли бы получить еще больше от локации у стены, где сходятся подразделения.

  Большинство людей размещают свой сабвуфер в передней части комнаты, что значительно упрощает его подключение к динамику для домашнего кинотеатра. Если неудобно прокладывать кабель туда, где ваш сабвуфер играет лучше всего, используйте комплект цифрового сабвуфера.

  Что такое усилитель телевизионной антенны

  Знание того, что такое усилитель телевизионной антенны, поможет вам сделать усилитель телевизионной антенны. Усилитель сигнала ATV содержит антенну HDTV и усилитель сигнала, который расширяет зону охвата программ телевизионных станций. Он усиливает прием телевизионных сигналов или усиливает сигналы телевизионных каналов для более четкого изображения и звука.

  Кабельные антенны, однако, постепенно устарели. Новые антенны Digital HDTV с усилителем позволяют смотреть передачи кабельного телевидения без ежемесячной абонентской платы за кабельное телевидение.

  Усилитель телевизионной антенны обеспечивает доступ к четким цифровым телепередачам для телевизоров высокой четкости и стандартных аналоговых телевизоров. Вы можете связаться со всеми сигналами в радиусе 100 миль.

  Цифровые телевизоры имеют лучшую четкость изображения и качество звука, чем аналоговые телевизоры. Слабый сигнал вызывает слабый прием ТВ. При слабом аналоговом сигнале появляется зернистость изображения или заснеженный экран телевизора. Признание этого сводит с ума; вы все еще можете видеть или воспринимать затененное изображение. Если у вас немного слабый сигнал цифрового ТВ, у вас все равно будет четкая и четкая картинка.

  Как работает усилитель телевизионной антенны

  С точки зрения непрофессионала, количество телевизионных программ, к которым вы можете получить доступ, зависит от сигналов вещания в вашем регионе. Реакция качества сигналов субъектов на физическое расстояние от вышек вашей локальной сети. Другие факторы, такие как погода, ваше местоположение и рельеф местности, также учитываются.

  Усилители телевизионных антенн, также известные как усилители сигнала, улучшают качество сигнала, принимаемого слабыми приемами телевизора. Усилители сигнала с воздушными свойствами могут создавать помехи вокруг телевизионных устройств, таких как деревья, высокие здания или холмистые местности. Очень полезно знать, как сделать усилитель телевизионной антенны, если вы живете в одном из этих районов.

  Зачем покупать усилитель телевизионной антенны

  Усилители или усилители телевизионного сигнала являются обычными антеннами, но вы также можете приобрести их в магазине как отдельные устройства. Упаковка продукта рекламирует усилитель сигнала как усиленный или запитанный. Вы можете сказать, что усилитель вашего телевизора усилен, если вы видите рейтинг дБ (децибел).

  Когда дело доходит до покупки, думайте об этом так же, как о чрезмерном поливе растений или чрезмерном усилении антенны цифрового телевидения. Это аналогично отключению стереодинамиков путем увеличения громкости.

  Проблема в том, что сложно измерить то, что слишком мощно для вашей стереосистемы. Некоторые люди рекомендуют усилить звук примерно до 14 децибел. Если вы можете, купите продукт с регулируемой телевизионной антенной, чтобы вы могли легко настроить прием телевизионного сигнала.

  Заключение

  Звучит как секретный заговор с использованием простого картона и алюминиевой фольги для усиления приема телепередач. Знание того, как сделать усилитель телевизионной антенны так просто, как это руководство, может быть полезным и экономичным. Когда вы достигаете лучшего приема сигнала, вы знаете, что сделали это. Поиск гораздо более качественного телевизионного приема может быть достаточно удовлетворительным. Узнайте больше о телевизионной антенне .

  Рубрики: Audiophile Hacks

  4 вещи, которые нужно знать перед покупкой цифровой телевизионной антенны

  Реклама

  Хочешь смотреть ТВ бесплатно? Вы можете получать местные каналы без абонентской платы при покупке цифровой телевизионной антенны.

  Вот четыре момента, которые следует учитывать, если вы думаете о покупке антенны.

  1. Стоит ли приобретать антенну для цифрового телевидения?

  Телевизионные антенны позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже перерезали) шнур. Эти прямые эфирные каналы могут включать филиалы ABC, CBS, FOX, NBC, PBS и независимые станции.

  Финансовый эксперт и футбольный фанат Кларк Ховард говорит, что ему нравится его цифровая антенна из-за четкого изображения, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить дополнительную информацию от Кларка о телевизионных антеннах.

  2. Типы цифровых антенн

  После того, как вы решите, что вам нужна цифровая телевизионная антенна, вам нужно будет определить, какой тип вам нужен. Существует три основных типа антенн:

  Комнатная телевизионная антенна

  Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

  Это самая простая в установке антенна, но она подойдет не всем. Этот тип обычно лучше всего подходит для городских районов, где поблизости находятся телебашни.

  Если вы хотите улучшить сигнал одной цифровой телевизионной антенны, переместите ее ближе к окну или выше на стене.

  У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней панели телевизора с помощью липучки, чтобы не было видно.

  Антенна Mohu Leaf
  Чердачная телевизионная антенна

  Чердачная антенна представляет собой более крупный блок, похожий на наружную антенну, но он устанавливается на чердаке на смонтированном металлическом столбе.

  Advertisement

  Процесс установки будет включать в себя подключение антенны к домашней мультимедийной проводке, поэтому следуйте инструкциям и примите соответствующие меры предосторожности, если вы устанавливаете антенну самостоятельно.

  Основным недостатком является то, что кровельные материалы могут мешать антенне четко принимать каналы. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут повлиять на способность вашего телевизора получать четкое изображение с антенны.

  Наружная телевизионная антенна

  Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих далеко от вещательных вышек. Как правило, наружная антенна дает домам в сельской местности наилучшее изображение и наибольшее количество каналов.

  Наружные антенны сложнее всего установить, так как вам придется подняться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае чердачных антенн, следуйте инструкциям и принимайте соответствующие меры предосторожности при установке наружной антенны.

  3. Какая ТВ-антенна лучше для меня?

  Лучший способ найти лучшую антенну для цифрового телевидения для вашего дома — это посетить AntennaWeb. Там вы можете ввести свой адрес и/или почтовый индекс и ознакомиться с рекомендациями по антеннам от поставщиков, участвующих в Ассоциации потребительских технологий (CTA).

  AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому не забудьте сравнить эти варианты, чтобы получить лучшее предложение для вашего кошелька.

  Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться старомодной, но сигналы, улавливаемые антенной, сильно различаются в зависимости от местоположения. Возможно, ваши соседи уже прошли через пробы и ошибки, чтобы найти телевизионную антенну, которая им нравится.

  4. Сколько стоят цифровые антенны?

  Стоимость антенны зависит от типа антенны, необходимой для приема нужных каналов.

  Обычно одиночные телевизионные антенны стоят от 10 до 40 долларов, а чердачные и наружные антенны — от 60 до 150 долларов.

  Вы можете найти авторитетных розничных продавцов при поиске на AntennaWeb, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

  No related posts.

  Добавить комментарий Отменить ответ

  Ваш адрес email не будет опубликован. Обязательные поля помечены *

  Комментарий *

  Имя *

  Email *

  Сайт

  Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
