Составление основного проекта нового дома – одна из важнейших стадий любого строительства. Итак, как нарисовать проект дома с учётом сложнейших дизайнерских конструкций и пожеланий заказчиков.
Вернуться к оглавлению
Содержание материала
Первым делом квалифицированные специалисты строительных компаний должны провести точную оценку ландшафта, особенности грунта и климата. Также перед тем, как нарисовать чертёж дома необходимо решить вопрос об использовании определённых строительных материалов, и только после этого приступать к начальной стадии проектирования.
Одна из важнейших стадий составления чертежа дома – проектирование фундамента. Здесь так же следует учитывать особенности грунта и наличие подземных вод. Ещё один немаловажный фактор, который может повлиять на эксплуатацию здания – погодные условия.
Частые осадки и морозы довольно быстро испортят опоры фундамента, поэтому большинство строительных компаний рекомендуют устанавливать опоры в форме перевернутой буквы «Т». На чертеже будущего жилого дома должны точно отражаться расстояния от опор до поверхности бетона и ряд других параметров.
Как правильно нарисовать проект дома? Высококвалифицированные архитекторы начинают чертёж с нанесения основных осей и границ, в центре которых, в дальнейшем появятся основания капитальных и несущих стен здания. Если планируется возведение дома прямоугольной формы, координатные оси следует провести по центру наружных стеновых панелей. Далее на полученных линиях архитекторы располагают очертания стен и различных перегородок, после этого на чертёж попадают окна и двери, рядом с которыми на бумаге обязательно указывается направление открытия.
Перед тем, как нарисовать план дома в готовом виде, следует нанести на чертёж изображение кровли. Этот элемент размещается на бумаге с соблюдением строгих пропорций и основных геометрических правил, для того чтобы кровельное покрытие совмещалось с несущими стенами здания.
В пригородных районах нередко встречаются жилые дома со сложной конструкцией крыши, выполненной в европейском стиле.
Вернуться к оглавлению
Проект собственного дома при желании можно составить самим. Существует огромное количество онлайн-сервисов и комплексных пакетов программ для проектирования домов любой сложности. При работе с такими приложениями не требуется особых навыков в области строительства, сервисы такого класса имеют несложный пользовательский интерфейс и интуитивную систему управления. Пользователи могут не волноваться за соблюдения определённых пропорций и размеров проектируемого сооружения, программа сама выполняет такую работу.

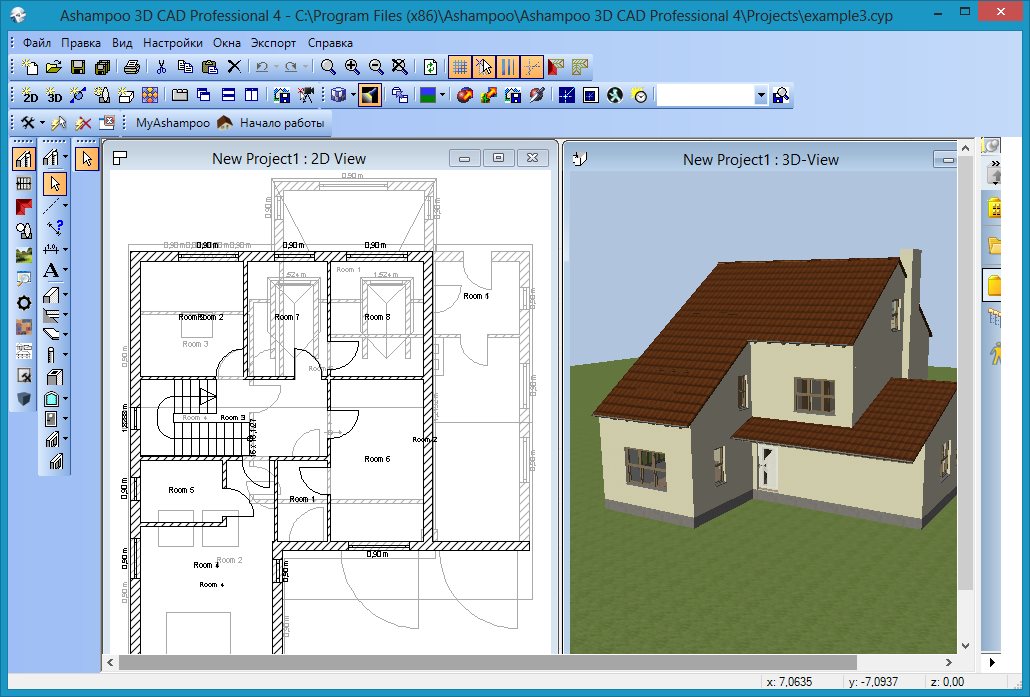

Программы для проектирования зданий имеют необходимый набор специальных инструментов, которые помогут не только вносить яркие дизайнерские поправки в готовый проект, но и рассчитать приблизительную стоимость строительства. Людям, для которых работа с такими приложениями является большой проблемой, профессиональные архитекторы строительных компаний готовы нарисовать проект дома онлайн бесплатно и предоставить всю необходимую информацию по этому поводу.
Многие предпочитают обычный карандаш, рейсшину и другие чертёжные инструменты компьютерным программам в силу привычки. К тому же такие нарисованные проекты могут послужить основой для более детального проектирования в специальных программах.
