Популярная поговорка утверждает, что дом построить на самом деле легко: нарисуем, мол, и будем жить. И это правильно: прежде, чем воплощать столь масштабную мечту, её нужно для начала визуализировать, изобразив эскизный проект коттеджа на бумаге. А поскольку на дворе всё-таки XXI век, и у каждого мечтателя под рукой найдётся компьютер, то удобнее и проще заниматься проектированием в электронном виде. Для этого сегодня существует немало удобных и простых программ, которыми архитектор-любитель может воспользоваться бесплатно.
Google SketckUp: скачивайте и действуйтеКак и большинство продуктов Google, эта программа проста в освоении, а основные функции интерфейса можно освоить буквально за один день. Существует профессиональная платная версия SketckUp, которая предоставляет разработчику проектов широкий инструментарий. Для тех же, кто собирается всего лишь нарисовать эскизный проект дома, цена равна нулю, так как упрощённая версия распространяется бесплатно.
В качестве бонуса стоит упомянуть встроенный русификатор, изрядно упрощающий жизнь отечественным пользователям.
Последний пункт списка выглядит наиболее привлекательно для начинающего застройщика. Программа поможет составить смету по материалам, в которую останется подставить текущие цены и рассчитать итоговую сумму.
При всех своих достоинствах Google SketckUp нельзя назвать полноценным инструментом для проектирования.
Она предназначена, в первую очередь, для создания 3D моделей зданий, интерьеров и ландшафтов. Для изготовления строительных чертежей понадобятся другие программные продукты.
Каждый, кому довелось работать с этой программой, отмечает её простоту и функциональность. Удобный инструмент для домашнего проектирования позволяет даже человеку, не отягчённому специальными знаниями, изобразить эскизный план дома на плоскости либо в объёмном формате. Расширенная версия рассчитана на профессиональных проектировщиков и дизайнеров. Если вы уже обладаете минимальным багажом навыков, то можно обойтись без видеоуроков по использованию SweetHome. Впрочем, обучение не займёт много времени, одного-двух дней для освоения основных инструментов будет вполне достаточно.
В пользу выбора SweetHome говорят следующие аргументы:
д.
Результаты своих трудов можно экспортировать в один из наиболее распространённых графических форматов и в таком виде предъявить менеджеру строительной компании, прорабу, дизайнеру, чтобы исключить недопонимание. Ещё одна интересная функция: после того, как 3D эскиз проекта дома будет готов, вы сможете сделать видеоролик с осмотром комнат и даже выставить его для всеобщего одобрения в соцсетях.
Если вы являетесь сторонником серьёзного и вдумчивого подхода к делу, то имеет смысл освоить программу Дом-3D. Обилие функций, заложенных разработчиками, потребует определённых усилий по их освоению, но потраченное время окупится сторицей. С помощью этой программы вы:
Архитектурный модуль программы предусматривает подробную разработку отдельных элементов здания, в том числе стен, перекрытий, конструкций крыши и т.д. Одним словом, он обеспечивает практически все этапы проектирования дома. Другие функции нужны для выбора оттенков и фактур отделки, расчёта деталей корпусной мебели и даже для выбора раскладки керамической плитки. Разумеется, в перечень функций входит 3D визуализация и виртуальное путешествие по комнатам. Кроме того, разработчики предусмотрели интересную опцию – разработкe шаблонов цветовых схем для смены цветовых решений интерьера. Как видим, Дом-3D предоставляет весьма обширный функционал, которым стоит овладеть для создания собственных интересных проектов.
FloorPlan 3D: точность и реалистичностьЕщё одна программа, которая делает эскизное проектирование домов доступным для широкой публики — FloorPlan 3D. Она ориентирована, в первую очередь, на разработку внутреннего и наружного дизайна, но и возможности планирования тоже неплохи.
Продукт привлекает яркостью и реалистичностью 3D-визуализации, позволяющей оценить взаимное расположение помещений или предметов обстановки и найти для них оптимальное цветовое решение.
Функциональные возможности программы:
FloorPlan 3D – удобная программа для тех, кто собирается строить дом или делать ремонт в городской квартире. В ней предусмотрена функция, позволяющая быстро рассчитать приблизительную смету. Программа формирует список строительных и отделочных материалов после того, как вы закончите проектирование загородного дома. Цена каждой позиции легко уточняется в ближайшем строймаркете, после чего подсчёт затрат не составляет никакого труда.
Остаётся добавить, что для профессионального дизайна предусмотрена расширенная версия с богатым набором сложных функций. Лайт-вариант существенно проще в освоении, к тому же предлагается на общедоступной основе.
Разница между простыми инструментами любительского архитектурного дизайна и специальным программным обеспечением достаточно велика.
Наиболее заметный критерий, разграничивающий домашнее и профессиональное проектирование дома – цена программ: чем она выше, тем более сложен и функционален продукт. Как правило, суммы в ценниках фигурируют немаленькие, поэтому для дилетантов покупка такого ПО не имеет большого смысла. Но всё же иметь общее представление об этих программах не помешает.
Один из наиболее популярных программных продуктов в профессиональной среде содержит множество функций, необходимых каждому серьёзному разработчику и позволяющих готовить полноценные строительные чертежи, делать расчёты, формировать спецификации. Разумеется, нарисовать эскизный проект дома с помощью Ревита не составит никакого труда. Но прежде, чем приступить к проектированию, придётся приложить немало усилий для освоения сложного интерфейса.
Архитекторы ценят Ревит за высокую производительность, возможность создания собственных библиотек архитектурных элементов и наличие функции группового доступа к материалам проекта.
Однако тем, кто мало дружит с английским языком, будет сложно освоить разнообразный функционал программы, а русскоязычная адаптация, судя по многочисленным отзывам, получилась не слишком удачной. Чтобы легче было принять решение о покупке, производитель выделяет целый месяц бесплатного пользования продуктом.
Самая известная программа для проектирования чего угодно, AutoCad предназначен для разработки профессиональных чертежей, в том числе архитектурно-строительных. Многолетние доработки и отладки снабдили АвтоКад удобными и функциональными инструментами для решения любых задач. Интерфейс полностью адаптирован для 18 наиболее популярных языков мира, причём русскоязычная версия избавлена от багов и работает как часы. Архитектурный модуль предлагает 2D и 3D проектирование, визуализацию чертежей и множество не менее приятных функций, причём для пользователей любого уровня. Мощный расчётный модуль позволяет выполнять математическую часть проекта. Демо-версия на определённый срок доступна для бесплатного пользования.
Программа предназначена специально для архитектурного проектирования и содержит всё необходимое для создания полноценного строительного проекта любой сложности. Чертежи, спецификации, расчётная часть, стандарты, свойства материалов – всё это и многое другое присутствует в её обширном инструментарии. Разумеется, не обошлось без объёмной визуализации чертежей, которая выполняется с поразительной реалистичностью.
Если на каком-либо этапе в проект вносятся изменения – например, вам захотелось установить панорамные окна вместо обычных – пересчёт остальных конструкций выполняется автоматически. ArchiCAD оберегает проектировщика от досадных ошибок и берёт на себя рутинную часть проектных работ. Однако при таком подходе усложняется работа над нестандартными архитектурными решениями, для которых приходится вручную разрабатывать новые шаблоны.
ArconС помощью этой программы можно быстро изобразить эскизный проект частного дома или в деталях разработать пакет документации для возведения промышленного цеха, офисной многоэтажки, масштабной рекламной конструкции.
Что характерно, самые сложные и многоплановые задачи решаются исключительно внутренними средствами. Это многофункциональное программное обеспечение, которое высоко ценится профессионалами, в том числе с финансовой точки зрения. Оплачивать придётся не только полную версию Arcon, но и демонстрационный вариант, хотя во втором случае стоимость будет гораздо более низкой.
Хотя существующие сегодня программы позволяют выполнять собственными силами проектирование дома, цена качественного программного продукта довольно высока, а функционал простых бесплатных продуктов не решает необходимые задачи.
Возможности программ, которые отсутствуют в наших проектах:
Все дизайнерские просчёты можно обнаружить и исправить заранее, ведь в 3D режиме они будут заметны намного сильнее, чем на обычном чертеже или рисунке.
д., учесть особенности напряжений в этих материалах и множество других нюансов. Справиться с этой задачей под силу только опытному специалисту.Наиболее реалистичный путь: с помощью одной из вышеперечисленных программ вы создаёте эскизный проект дома и передаёте его профессионалам, которые выполняют окончательные расчёты и разрабатывают полный пакет документов по всем действующим стандартам.
Каждому из нас — жителей шумных мегаполисов, необходимо иметь возможность уединиться вдали от города. Именно поэтому многие люди когда-то думали или даже мечтали о постройке собственного загородного дома. К тому же хочется, чтобы место жительства было по-настоящему аутентичным, особенным, воплотить все свои желания в дизайне и планировке. Так и рождается идея собственного архитектурного проекта.
Но возможно ли реализовать эту задумку? Такое решение принято считать довольно рискованным, ведь стройка на всех ее этапах — сложна и требует профессионального подхода.
На самом же деле, если в процессе самого строительства даже профессиональному строителю будет нужна помощь команды для осуществления задуманного, то воплощение архитектурного проекта на бумаге по силам каждому из нас. Для этого достаточно иметь желание и базовые знания, с которыми мы хотим ознакомить вас в этой статье.
При самостоятельном проектировании дома необходимо учитывать некоторые факторы:
Возведенное по вашей задумке строение должно быть удобно для жизни, и при этом иметь эстетичный внешний вид.
Простота постройки
Очень важно стремиться создавать максимально простую конструкцию, без различных витиеватых дополнений. В этом случае вам не придется учитывать множество технических нюансов, появляющихся во время выстраивания дома с декоративными элементами.
Перед началом самостоятельного строительства необходимо оценить участок, характер местности, почвы, уровень грунтовых вод.
Все это важно знать еще до закладки фундамента, чтобы избежать сложностей в процессе стройки.
Перед началом проектирования необходимо детально представить какой именно дом вы хотите увидеть по его завершению. То есть продумать этажность строения, примерные размеры, расположение на участке. Все это, конечно, нужно делать, не забывая о том, что проект должен оставаться максимально простым для выполнения.
Планировка дома на участке — очень важный этап создания архитектурного проекта. Перед ее осуществлением необходимо определить примерные размеры будущего дома, иметь представление об особенностях всего массива, на котором собирается возводиться загородный коттедж. Желательно, чтобы на руках был план со всей спецификой рельефа, света, окружающих участок дорог, коммуникаций, а также уже построенных рядом домов и природных объектов, находящихся поблизости. Это нужно в первую очередь для того, чтобы место для вашей жизни было функциональным, а также чтобы определить виды из ваших будущих окон.
Красная линия — это граница, визуально отделяющая территорию общего пользования от частных земельных участков. Необходимость использования красных линий обычно предписаны нормами земельного и жилищного законодательства. После установки земельных границ участка на местности, необходимо убедиться, что они никак не пересекают красные линии. Расстояние от фасада должно быть не менее 5 метров.
Расстояние от вашего участка до границы соседнего должно быть как минимум 3 метра, до фасада соседних домов оно может варьироваться от 6 до 15 метров (в зависимости от материалов, из которых выполнены соседние строения)
Подключение дома к различным коммуникациям, а также близость к системам газо- и водоснабжения являются неотъемлемой частью любого архитектурного проекта.
Расположение дорог необходимо знать, чтобы понять каким должно быть положение самого строения. Также нужно обеспечить подъезд к участку и (при наличии) удобное расположение гаража.
Расположение зон, которые вы хотите видеть на вашем участке, нужно просчитывать заранее, уделить этому внимание, чтобы в будущем вам было наиболее удобно пользоваться каждой из них.
Также нужно знать высоту стояния грунтовых вод, так как от нее зависит выбор фундамента, необходимость строительства подвала, устройство водопроводного колодца и прочие важные аспекты строительства.
Перед планированием нужно определить желаемое количеством и размер помещений, чтобы далее рассчитать примерную площадь дома. Только после этого, как правило, выставляется этажность.
Следующим этапом создания проекта является подбор длины и ширины наружных стен. Это делается исходя из требований к размещению, а также вида строительных материалов.
В зависимости от того, каких размеров получился дом, стоит думать, как его можно видоизменить, оставив ту же площадь (в случае, если изменения необходимы). Например, если дом получается слишком большим для участка, можно попытаться сделать его более компактным за счет второго этажа или мансарды.

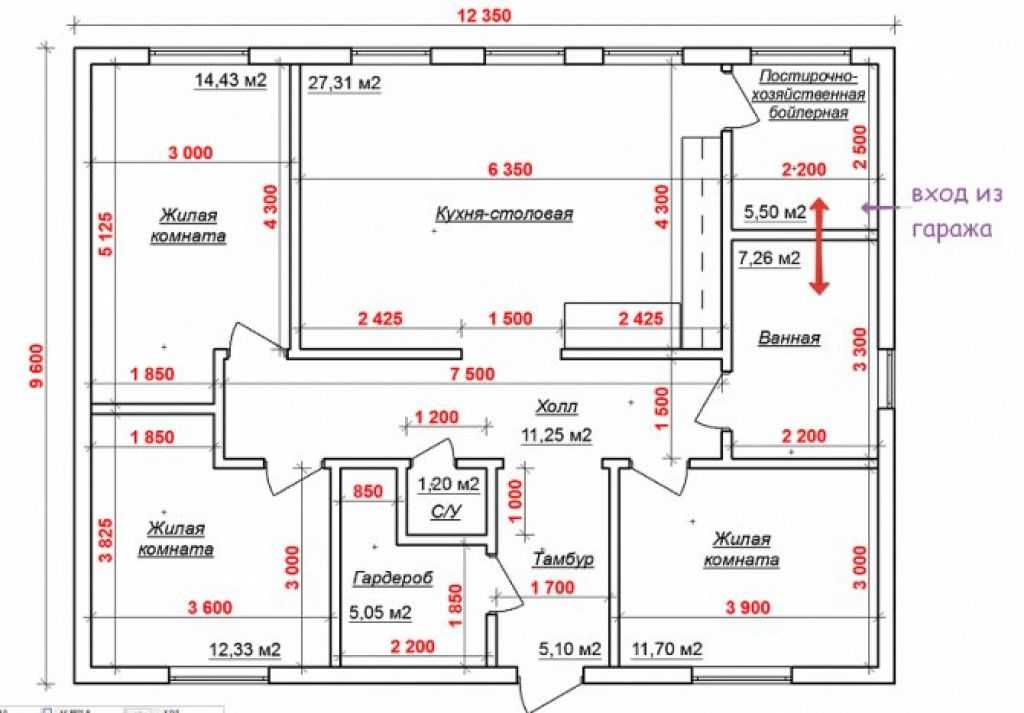

Все полученные параметры нужно перенести в специальную компьютерную программу, которая помогает создавать архитектурные проекты самостоятельно. Этот вариант очень удобен, так как позволяет свободно вносить изменения в проект на любом этапе, а также рассматривать дом в трехмерном изображении.
В первую очередь стоит определить, как наиболее удобно расположить вход. Далее на план наносится тамбур и прихожая. Только после выполнения этих двух шагов можно размещать остальные комнаты.
Санузел и кухню необходимо располагать как можно ближе друг к другу, чтобы упростить процесс проведения коммуникаций (в двухэтажной постройке возможен вариант расположения этих помещений друг над другом с той же целью). Для создания наибольшего комфорта важно, чтобы в проекте было хотя бы одно, а лучше несколько проходных помещений. Для первого этажа — наличие вспомогательных конструкций, которые позволят строению быть крепким и долговечным. Именно здесь лучше размещать все технические помещения. Не стоит жалеть на них места, так как именно они играют большую роль в сохранении функциональности дома. Только после прорисовки всех комнат можно наносить на чертеж двери.
После первого этажа, чертеж второго создавать будет гораздо проще. Здесь помещения могут располагаться идентично первому — если речь идет о простой конструкции, к которой мы стремимся. Значит, все что нужно сделать — это выбрать место расположения входной двери и окон.
Окна в жилых помещениях должны размещаться на светлой стороне.
Лучше всего оставить южную сторону дома для гостиной и столовой, а вот в северной расположить подсобные помещения, кладовые, санузлы. При установке окон также важно учитывать, какой из них будет открываться вид.
Важный аспект, которому стоит уделить внимание — установка дверей. Если для межкомнатной двери обязательно оставлять простенки 1,5–2 метра, то для дверей в любые технические помещения это пространство может быть уменьшено.
В программе для создания архитектурных проектов можно попробовать нанести примерное расположение мебели в каждой из комнат. Не стоит недооценивать эту возможность, она может значительно упростить последующий дизайн интерьера в вашем доме.
В проектировании дома необходимо учитывать особенности вашей семьи и возможные изменения, которые могут произойти в ближайшие годы. Так, если вы планируете завести детей, нужно учитывать пространство, которое понадобится им в будущем.
Спальни для старших членов семьи лучше размещать на первом этаже, чтобы постоянные подъемы по лестнице не вызывали у них затруднений.
Пожалуй, самый сложный и ответственный этап создания проекта. Если вы решили, что будете создавать крышу сами, то главное правило — не придумывать что-то, что вам будет не под силу воплотить. Как и со всем остальным, лучше остановиться на более простой конструкции. Крыша — это не только эстетическая, но еще и очень важная структурная составляющая дома. Необходимо, чтобы конструкция была надежной, а лишние изгибы могут только помешать этому. Поэтому минимализм должен стать вашим первым принципом при проектировании крыши.
Перед началом строительства нужно утвердить проект. Даже если, как вам кажется, он полностью удался, и перед вами дом, о котором вы мечтали, необходимо внесение определенных правок. На этом этапе, как правило, осуществляется консультация с профессионалами.
Мнение грамотных специалистов с опытом работы важно, чтобы строительство было безопасным и выгодным. С ними же стоит разобрать вопрос водоснабжения и проведения электричества. Важно, чтобы со всем этим работал человек, который разбирается в своем деле. Любой недосмотр или невнимательность может привести к фатальным последствиям. Даже в случае, когда проект с начала и до конца составляется профессиональным архитектором, в нем могут быть определенные неучтенные моменты, которые будут замечены только на заключительном этапе внесения правок.
Подводя итоги, можно сказать, что совершенно любой человек, даже не имеющий никакого профессионального образования, может спроектировать отличный коттедж. На себя можно взять всю основную часть, чтобы дом выглядел действительно так, как вам хочется, отвечал всем вашим запросам. Вы можете осуществить чертежи и планировки фасадов, взаимного расположения помещений, план застройки участка.
В конструктивных же вопросах, таких как водоснабжение, электричество или прокладка коммуникаций все же стоит прибегнуть к помощи профессионалов.
Только ответственный подход к своему делу, внимательность и увлеченность могут обеспечить ваш успех. Заручившись терпением и поддержкой профессиональных строителей, можно будет легко создать дом мечты, который прослужит долгие годы вам и вашей семье.
Главная » Публикация в блоге » Дизайн » Как сделать » Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов
Дизайн, инструкции ·
Нужен совет, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.
Обратите внимание: Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас.
Пожалуйста, прочтите мое полное раскрытие здесь.
Содержание
Когда я пошел в школу дизайна, мой любимый профессор снова и снова повторял, что план этажа был дорожной картой для вашего дизайна.
Она сказала, что прежде чем вы сможете добраться до «красивого» , вы ДОЛЖНЫ изложить план.
Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.
Независимо от того, делаете ли вы полный ремонт комнаты или просто ищете новый диван , этот пост для вас!
Этот пост посвящен тому, как измерить и нарисовать план этажа.
Эти 9 шагов помогут вам составить простой план этажа:
Для получения более подробной информации и пояснений по каждый шаг см.
ниже. Вы найдете пошаговое руководство по советам и инструментам, необходимым для измерения и построения плана этажа.
Включите JavaScript для просмотра содержимого
Как нарисовать план этажа Расходные материалыУбедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .
купить на Amazon
Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.
Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.
купить на amazon

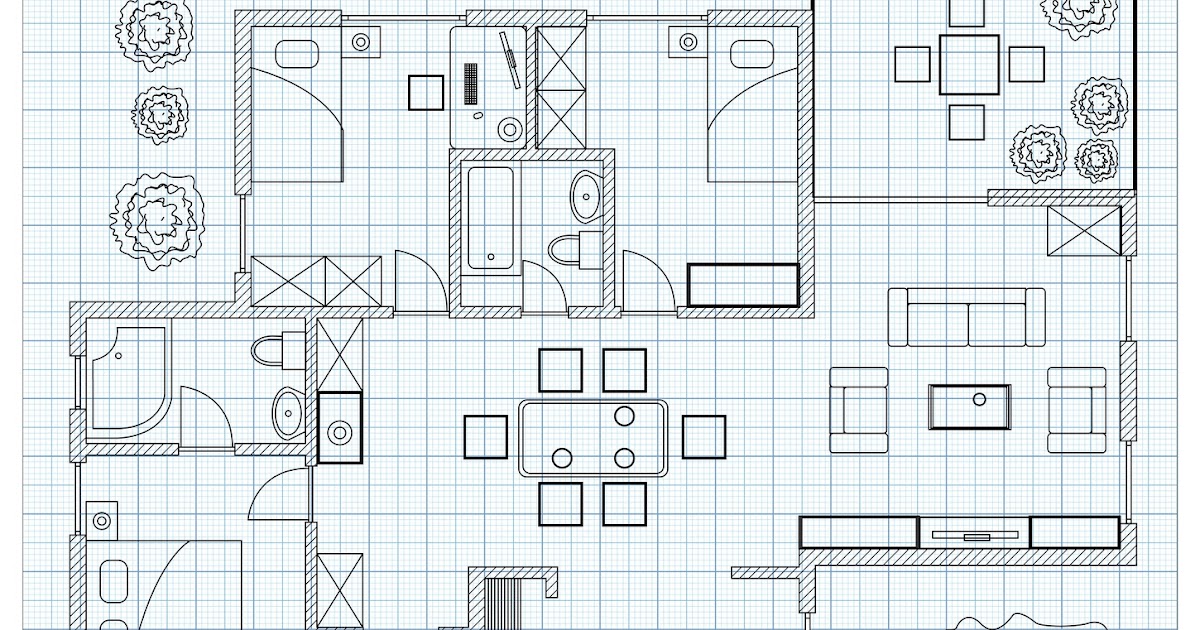

Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения.
. Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.
Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)
Вы можете нарисовать его карандашом, чтобы потом легко стереть! Важнее, чтобы ваши измерения были точными. (см. ниже)
С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.
Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.
Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.
*** Не забудьте включить в эскиз каждую стену! ***
Измерьте дверные проемы и другие входы в комнату. Обратите внимание, открывается ли дверь в комнату или наружу.
Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)
Измерьте высоту комнаты от пола до потолка и включите высоту ключевых отверстий, если они будут влиять на планировку.
Определите размер окон, измерив оконную раму от внешнего края до внешнего края.
Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).
Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.
Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.
Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.
Этот шаг необязателен, но рекомендуется, если есть какие-либо «препятствия», которые могут повлиять на дизайн.
Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план этажа с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.
Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.
Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.
После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.
Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.
Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.
Обычно это 2-3 дюйма от высоты руки. Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть как минимум на 4 дюйма меньше размера прохода.
Это позволит вам или доставщикам мебели легко перемещать ее
Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.
Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!
Помните, что это только первый шаг на пути к дизайну!
Хорошего дня, полного единорогов и радуг!
Этот пост посвящен тому, как измерить и нарисовать план этажа.
Дайте мне знать…
Что мешает вам начать свой следующий дизайн-проект?
Комментарий ниже: ))
Как сделать нейтральную гостиную похожей на дизайнера
Cali Eclectic Bedroom Airbnb Makeover
Вызов одной комнаты официально завершен! Преобразование столовой в гостиную Willow House
Вызов одной комнаты, весна 2019 г.
— неделя 6: анонс Airbnb!!
13 Нейтральная холостяцкая подушка Идеи для спальни
13 Модульные секции ямы | Осенний макияж
Испытание одной комнаты, весна 2019 г. — неделя 5: у нас есть работа!!
В: Дизайн, Как
Следующий пост >
Опубликовано Джейсон Сомерс
Строительство любого типа здания требует значительной подготовки и планирования с надежным партнером. Хотя планирование работы важно, если вы хотите избежать критических ошибок в процессе строительства, оно также необходимо для того, чтобы строительство было законным в городе Лос-Анджелес. Имейте в виду, что для всего, от строительства нового дома до преобразования использования комнаты, потребуется план здания.
План здания по сути является графическим представлением того, как будет выглядеть здание, которое вы строите, после завершения строительства. Эти планы могут помочь вам определить, сколько будет стоить проект, что полезно при составлении первоначального бюджета.
Прежде чем приступить к реализации проекта, вам необходимо подать заявление на получение разрешения на строительство, которое представляет собой разрешение на строительство , которое можно получить в Департаменте строительства и безопасности Лос-Анджелеса. Чтобы получить одобрение вашего проекта, планы строительства должны быть предоставлены вместе с заявкой на получение разрешения на строительство. При правильном составлении планы строительства предоставят строительной бригаде все, что им нужно для строительства объекта, не делая слишком много ошибок.
Хотя основной план здания является планом участка , могут также потребоваться дополнительные планы, такие как планы этажей , ландшафтные планы и планы фасадов .
Для небольших домов и коммерческих зданий составление планов строительства может занять около 1–2 дней, а для более крупных зданий — до 3–4 дней. После того, как вы представили эти планы вместе с любыми дополнительными документами вместе с заявкой на получение разрешения на строительство, процесс утверждения может занять от 2 до 4 недель.
Специалист по выдаче разрешений на строительство может помочь в этом процессе, удостоверившись в том, что ваши строительные планы соответствуют нормам и поговорив с соответствующими специалистами в LADBS, отвечающими за утверждение.
Если вам требуются планы строительства для получения разрешения на строительство, в этой статье подробно рассказывается о том, как составляются эти планы и что вам потребуется для начала работы.
Чтобы начать рисовать планы зданий, рассмотрите строительные журналы, а также различные здания в Интернете. Вы также можете проехать мимо зданий в вашем районе или общей территории.
Эти ресурсы могут дать вам вдохновение, необходимое для создания планов строительства, которые соответствуют внешнему виду и дизайну, которые вы хотите, чтобы здание имело. Имейте в виду, что план участка должен включать все, от границ и размеров собственности до любого ливневого стока в окрестностях.
Убедитесь, что вы полностью понимаете линии собственности, чтобы вы могли правильно разместить их на планах зданий, которые вы создаете. Понимание этих аспектов земли, на которой вы собираетесь строить, — это 9.0003 необходимо убедиться, что вы не посягаете на землю, которая принадлежит кому-то другому . Все, что осталось сделать, прежде чем вы начнете рисовать планы здания, — это получить необходимые материалы для проекта.
Существует большое количество расходных материалов , которые вам понадобятся для эффективного создания плана строительства. Например, важно, чтобы у вас действительно было желание рисовать и достаточно терпения, чтобы создавать планы строительства, не разочаровываясь в своем прогрессе.
Следует также отметить, что лучшие строительные планы, как правило, составляются людьми, умеющими использовать свое воображение.
Хотя важно, чтобы ваши строительные планы соответствовали местным нормам, также рекомендуется сосредоточиться на обеспечении эстетической привлекательности объекта. Типы расходных материалов, которые вам потребуются для рисования планов зданий, зависят от того, рисуете ли вы вручную или с помощью компьютера.
Если вы рисуете эти планы от руки , убедитесь, что у вас есть такие расходные материалы, как:
Если вы предпочитаете рисовать эти чертежа на компьютере , вам необходимо иметь под рукой следующие материалы:
Когда у вас есть эти материалы, вы должны быть готовы рисовать планы любого здания, которое вы собираетесь построить.
Существует около семи отдельных шагов , которые необходимы для рисования плана здания, включая:
Когда вы начнете создавать эти планы, убедитесь, что вы начинаете с начальной точки перед правильным масштабированием для проекта. Например, северо-западный угол земли должен быть логически расположен в верхней левой части миллиметровки, которую вы используете. Структура должна быть очерчена в масштабе архитектора.
Стандартный масштаб для использования составляет от 1/4 дюйма до 1 фута, что дает вам возможность разместить проект размером 44 × 72 фута на бумаге размером 11 × 18 дюймов.
Следующий шаг этого процесса включает изменение масштаба по мере необходимости . Попрактикуйтесь в изменении масштаба, когда начнете рисовать. Как только вы достигнете угла определенной функции проекта, вы можете повернуть острие карандаша, чтобы изменить масштаб.
Затем вы должны создать план здания и границы участка в масштабе, основной вид сверху. Наряду с контуром конструкции убедитесь, что вы включили надстройки для крыльца и любых других углублений на участке. Дополнительные детали, такие как подъездные пути, деревья и внутренние дворики , также должны быть включены в план.
Именно в этот момент вы должны добавить в план некоторую основную информацию , которая может включать адрес собственности, а также название ближайшей улицы.
Убедитесь, что вы обозначили направление для собственности, добавив «N» для севера в правильном месте плана здания. Масштаб, который вы используете, также должен быть размещен где-то на бумаге. Наконец, важно, чтобы вы записали свое полное имя, а также текущую дату.
Теперь, когда вы завершили базовую схему здания и собственности, пришло время набросать некоторые из соответствующих деталей рассматриваемой собственности. Если вы планируете добавить террасу, забор или навес к собственности, эти дополнения должны быть набросаны на плане здания. Обратите внимание на ширину, глубину и высоту любого дополнения.
Шестой шаг включает маркировку каждой комнаты в доме после того, как вы начертите план этажа. Наряду с маркировкой каждой комнаты дома или здания важно маркировать каждую дверь, окно, шкаф, прибор, прилавок и сантехнику. Расположение детекторов углекислого газа и дыма также должно быть записано.
Седьмой и последний шаг включает наброски дополнительных страниц, если они необходимы для вашего конкретного проекта . Например, строительство совершенно нового здания потребует создания плана фундамента. С другой стороны, пристройка к дому потребует создания вида сбоку, показывающего, как будет построена пристройка. С помощью этого пошагового руководства у вас должно быть четкое представление о том, как составлять планы строительства, которые затем можно использовать для получения разрешения на строительство.
Хороший строительный план — это план, который обеспечивает строительную бригаду всем необходимым для возведения собственности в соответствии с вашими требованиями, а также гарантирует, что LADBS имеет все необходимое для утверждения проекта.
Основные характеристики хорошего плана здания включают:
Если планы, которые вы составляете, не противоречат местным строительным нормам и правилам, вы сможете получить одобрение этих планов в LADBS после того, как отправите заявку на получение разрешения на строительство, что должно быть вашей конечной целью при составлении планов строительства.
Вы также получите выгоду от возможности использовать эти планы при строительстве дома после получения одобрения.
Когда вы готовитесь отправить заявку на получение разрешения на строительство в LADBS, вам необходимо предоставить множество документов и чертежей, если вы хотите, чтобы процесс утверждения был простым.
Чтобы подать заявку на разрешение на строительство, вам потребуются такие планы и чертежи как:
Если вы хотите подать заявление на получение разрешения на строительство, вы можете сделать это на веб-сайте LADBS. Убедитесь, что вы выбрали правильное разрешение на строительство. Эти приложения можно скачать, и обычно они занимают всего пару страниц. После того, как вы заполнили заявку, все, что осталось, — это подать заявку в одном из пяти мест LADBS.
