Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву.Как делается теплый пол водяной: Как спроектировать водяной теплый пол Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии.Как делается теплый пол водяной: Как спроектировать водяной теплый пол Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии.Как делается теплый пол водяной: Как спроектировать водяной теплый пол Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2.

Как делается теплый пол водяной: Как спроектировать водяной теплый пол 3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку.Как делается теплый пол водяной: Как спроектировать водяной теплый пол Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.Как делается теплый пол водяной: Как спроектировать водяной теплый пол

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение.Как делается теплый пол водяной: Как спроектировать водяной теплый пол При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления.Как делается теплый пол водяной: Как спроектировать водяной теплый пол В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла.Как делается теплый пол водяной: Как спроектировать водяной теплый пол Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой.Как делается теплый пол водяной: Как спроектировать водяной теплый пол «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

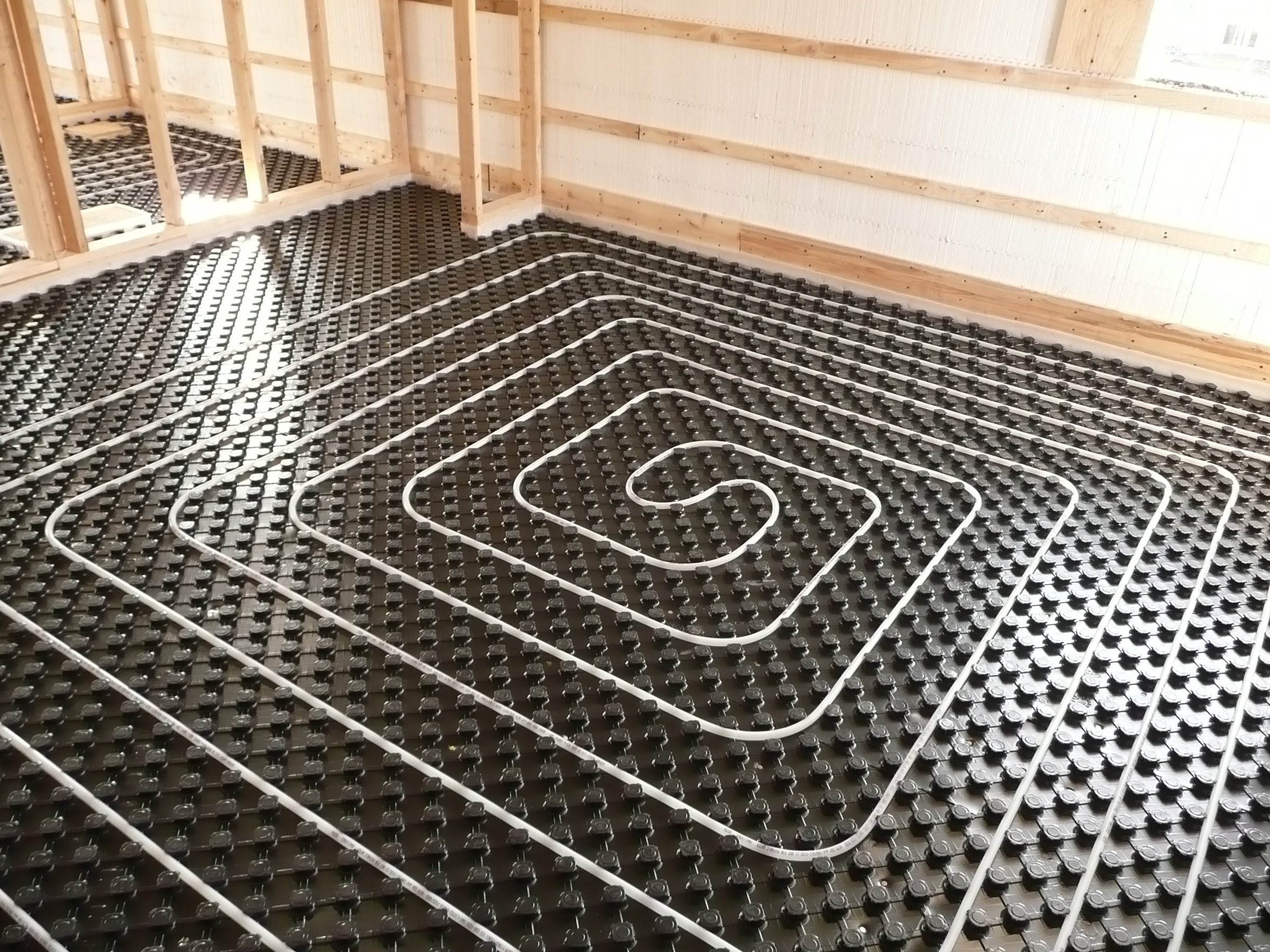

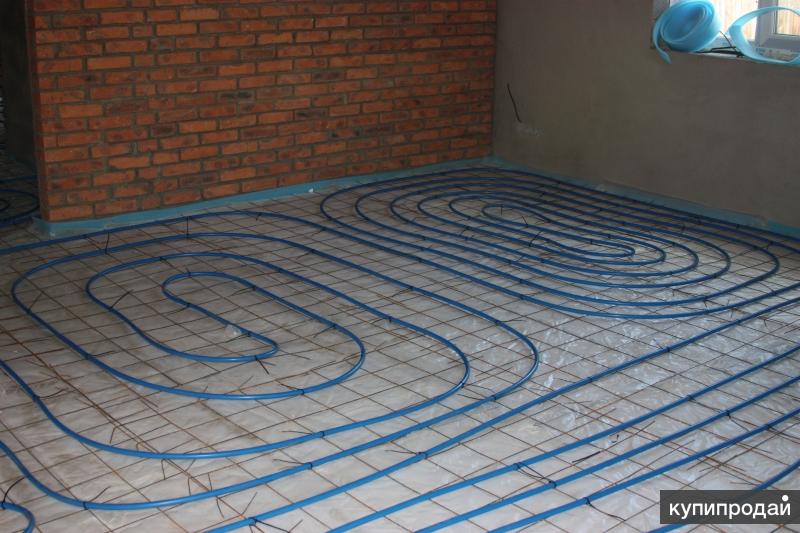

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

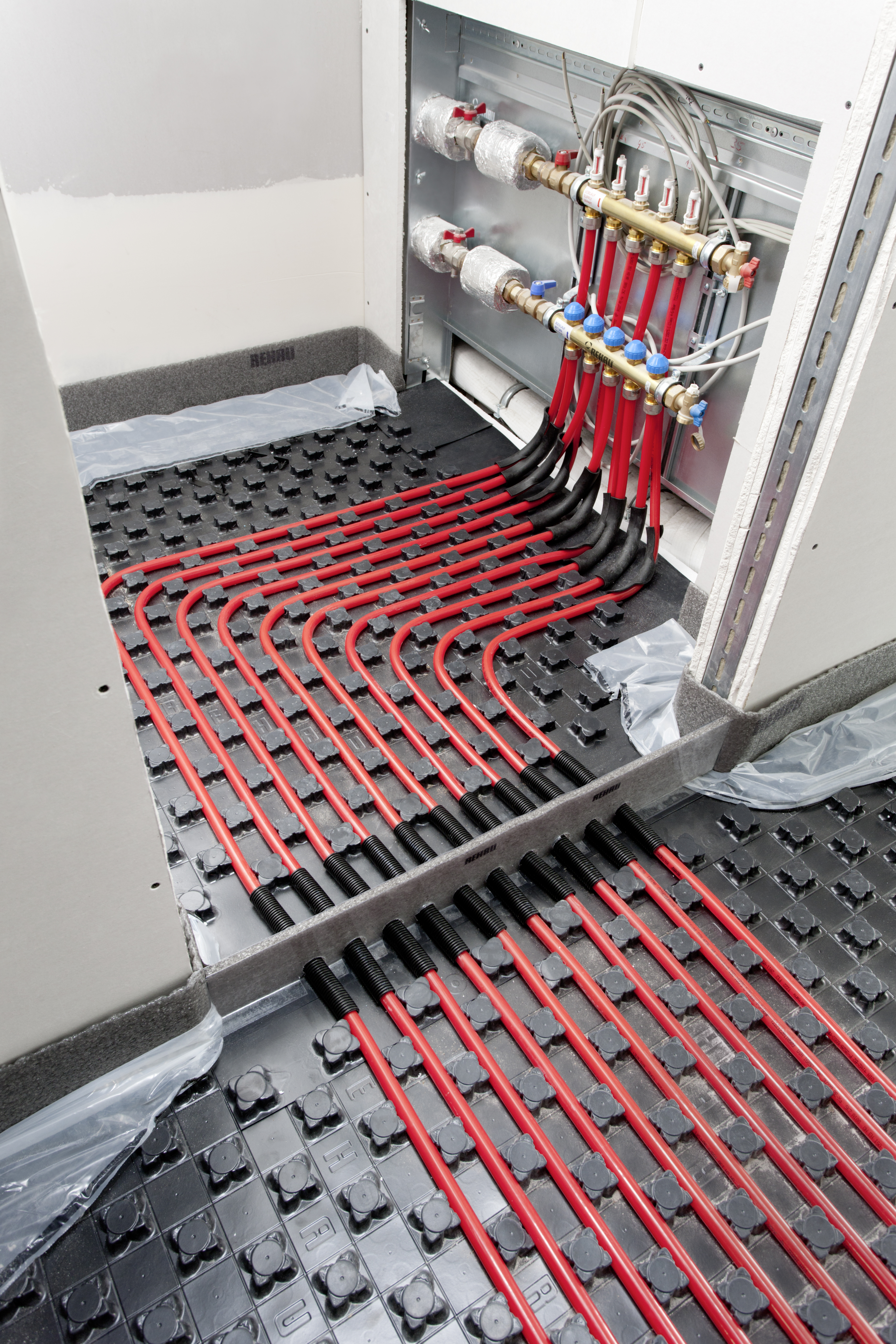

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы).Как делается теплый пол водяной: Как спроектировать водяной теплый пол Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.



Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Водяной теплый пол в квартире

Хорошая ли это идея, использовать водяной тёплый пол в квартире? До недавнего времени единственной альтернативой им было традиционное радиаторное отопление. Сейчас, когда уже разработаны и широко применяются электрические тёплые полы, отопительные устройства с жидкими теплоносителями стали менее популярны. Но все равно пользуются спросом. Поэтому в этой статье мы расскажем о их преимущества и недостатках, а также о том, как сделать водяной теплый пол в квартире.

Плюсы водяных тёплых полов

Главное преимущество — опыт. В жилых помещениях достаточно давно монтируют и эксплуатируют водяные полы. Как следствие, основные технологические моменты отработаны. Кроме того, специалистов по монтажу таких систем достаточно, как и достаточно информацХорошая ли это идея, использовать водяной тёплый пол в квартире? Если задаётесь таким вопросом, читайте нашу новую статью!ии для тех, кто решил самостоятельно установить такую конструкцию у себя дома.

Нынешний уровень развития техники для трубопроводных устройств позволяет существенно упростить монтаж. Как результат, добиться высокого уровня качества соединений можно даже при минимуме необходимых знаний и навыков у исполнителя.

Минусы водяных тёплых полов

Основной минус — стоимость таких отопительных систем. Трубы, набор запорно-уплотнительных приспособлений, терморегуляторы (или термоклапаны) и прочие необходимые элементы конструкции в сумме обойдутся вам отнюдь не дёшево. А ещё может потребоваться котёл для системы автономного отопления, дополнительный циркуляционный насос, измерительные приборы (манометр) для контроля состояния системы.

Второй недостаток — сложность конструкции. Высокий уровень развития техники для трубопроводных систем не отменяет необходимости в навыках их монтажа. При этом как бы качественно не был произведён монтаж, вероятность протечек на стыках всё равно существует.

Общие вопросы монтажа

В качестве трубопровода для системы водяного тёплого пола может использоваться металлопластиковая труба или специальная полиэтиленовая труба. Укладывается она витками в виде спирали либо «змейкой», расстояние между соседними витками необходимо выдерживать примерно 15 см.

В качестве нижней теплоизолирующей прослойки применяется экструдированный пенополистирол максимальной плотности. Можно использовать гладкие плиты или шипованные. Отметим, что сторонников шипованного полистирола среди профессионалов, занимающихся монтажом тёплых полов, откровенно мало. Объясняют это тем, что такие термоизолирующие плиты поглощают слишком много тепла, так как труба оказывается достаточно глубоко утопленной в канавках на плите. К тому же  в таком случае практически невозможно использование теплоотражающего слоя. Как правило, для этого применяются фольгированные полимерные материалы. При их отсутствии существенно возрастают потери тепла из-за непосредственного соприкосновения трубы и термоизоляции.

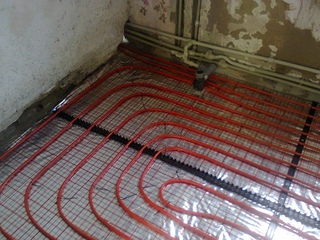

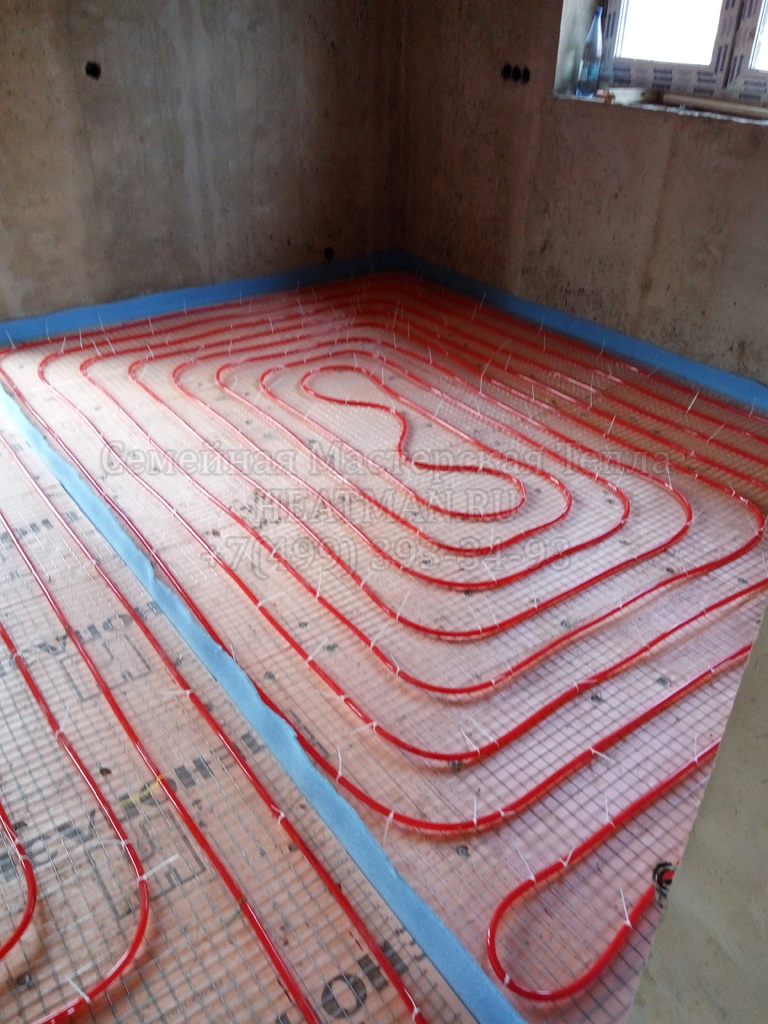

Труба укладывается на арматурную сетку и надёжно закрепляется на сетке, только после этого можно приступать к заливке бетона.

Толщина слоя бетона для заливки полов должна быть не менее 5 см, чтобы конструкция была достаточно прочной, и не должна превышать 8 см, чтобы минимизировать потери тепла.

Теплый пол водяной в квартире от центрального отопления

В данном случае речь идёт о возможности подключения к системам централизованного отопления в многоквартирных домах. Это помогает использовать отопительные системы более рационально. Обогревательные устройства такого типа могут иметь различные конструктивные особенности. Рассмотрим некоторые из них:

1) Сначала рассмотрим лучший вариант для тёплых полов, подключённых к системе центрального отопления. В этом случае радиатор в комнате заменяется теплообменником, как указано на схеме. Жидкий теплоноситель в системе тёплого пола не отбирается из общедомового контура. При этом вы не дестабилизируете общую отопительную систему, и нет необходимости отключать весь стояк в случае каких-либо протечек в тёплом полу. А также есть возможность эффективного регулирования температуры его нагрева.

2) Наиболее простая схема водяных теплых полов в квартире — нерегулируемая система обогрева. Выглядит это так, как показано на рисунке ниже:

Этот вариант исполнения тёплого пола подходит для комнат малой площади. Такие системы характеризует слабая циркуляция теплоносителя (воды). Для их оснащения используют циркуляционные насосы небольшой производительности (в пределах 5 – 10 л/мин), диаметр трубы 16 мм, а общая протяжённость трубопровода не более 70 м. Однако при такой конструкции тёплого пола происходит существенный отбор теплоносителя из общего стояка. Это вредит центральной системе отопления. Кроме того, если ваша квартира подключена в самом начале ветки, то температура тёплого пола может быть на уровне 45°C. Поэтому прибегать к такой схеме подключения не стоит.

3) Чуть более сложная конструктивная система с ручной регулировкой подачи воды. Схематически данный вариант исполнения тёплых полов выглядит таким образом:

В этом случае уровень подачи теплоносителя в трубопровод регулируется балансирующим краном, и повышение температуры тёплого пола достигается увеличением подачи воды. Соответственно, снижение этой температуры происходит при уменьшении её подачи. Минусы конструкции такие же, как у предыдущей схемы. По этой причине её тоже лучше не использовать.

4) Ещё более сложная система с термочувствительным трёхходовым клапаном. Схематически её можно изобразить так:

На данном рисунке 3-ходовой клапан обозначен К2. Его применение в такой схеме позволяет в автоматическом режиме регулировать температурные показатели тёплого пола посредством изменения потока теплоносителя. При этом в точке 3 мы получаем стабильно высокую температуру, не позволяющую охлаждаться воде в общем стояке. Такой вариант конструктивного исполнения тёплого пола позволяет регулировать его температурные показатели. Соответственно, можно добиться комфортных условий в комнате, в которой он установлен. Но остальные проблемы: отъём теплоносителя и вероятный урон центральному отоплению — остаются. Поэтому лучше не использовать такую схему подключения. Вреда от неё может быть больше, чем пользы.

Тёплый пол водяного типа в квартирах и домах с автономным отоплением

Если ваше жильё оборудовано собственной отопительной системой, оснастить комнаты тёплым полом будет сложнее. Отопительные контуры в этом случае укомплектовываются коллекторным распределителем, приборами для контроля давления в сети (манометрами), терморегулирующими устройствами.

В качестве терморегуляторов могут использоваться термостатические клапаны или терморегуляторы с серво-приводами. Конструкция этих устройств в обязательном порядке включает в себя термочувствительные датчики, устанавливаемые в трубопроводы. За счёт изменения их размеров и конфигурации по мере нагревания (или охлаждения) либо увеличивается подача теплоносителя в систему тёплого пола, либо приостанавливается его подача. Практикуются также электронные термостаты, оснащаемые устройствами программирования, что позволяет полностью автоматизировать работу системы отопления.

Теплый пол в квартире. Водяной или электрический

Поскольку в современных условиях продолжают эффективно использоваться оба варианта конструктивного исполнения тёплых полов, то однозначного ответа на вопрос нет. Обе системы имеют свои плюсы и свои определённые недостатки.

Безусловно, электрический тёплый пол обходится дешевле и имеет более простую конструкцию. Отсутствие трубопроводов с обязательными для них запорно-уплотняющими приспособлениями существенно упрощает монтаж и последующую эксплуатацию отопительной системы.

Однако использование электрических тёплых полов предусматривает необходимость обязательного заземления (или зануления) экранирующего слоя нагревательного кабеля. В современных многоквартирных домах редко можно найти исправную заземляющую жилу. Соответственно, использование защитного заземления чаще невозможно. Приходится ограничиваться защитным занулением. В этом смысле водяной тёплый пол мог бы считаться панацеей для квартир. Но если у вас нет технической возможности сделать дополнительную бетонную стяжку (а это поднимет уровень пола на 5 – 8 см выше), то смонтировать такой отопительный контур вы не сможете. В этом случае альтернативой может быть тёплый пол плёночного типа.

Какой вариант конструкции лучше, можно сказать, взвесив все «за» и «против» в каждом конкретном случае.

Для поддержания комфортной температуры в помещении следует уделить время не только конструкции теплого пола, но и выбору терморегулятора. На нашем сайте можно заказать терморегуляторы terneo, гарантия на которые действует 3 года.

Оцените новость:

Электрический теплый пол или водяной: сравнение

Согласитесь, приятно ходить босиком по тёплому полу, даже когда за окном зима. И необязательно устилать всё вокруг коврами-пылесборниками. Чтобы поддерживать нужную температуру поверхности, существуют специальные технологии.

Это системы тёплого пола, которые можно совмещать с классическим отоплением или сделать основными источниками тепла в доме и навсегда забыть о радиаторах.

Такие системы делятся на электрические и водяные. Какие из них выбрать, чтобы сделать свой домашний очаг теплее и уютнее? Найти верное решение можно, если проанализировать все плюсы и минусы электрических и водяных полов.

Электрический теплый пол или водяной: сравнение

Основное отличие электрического теплого пола от водяного понятно уже по названию и заключается в способе нагрева.

  • В первом случае под поверхность укладываются элементы, которые нагреваются за счёт электричества и передают тепло полу.
  • Водяной пол — это трубы из металлопластика или полиэтилена, по которым проходит горячая вода. В такой системе предусмотрено наличие котла и узла управления.

Отличий у этих двух типов систем много. Мы пройдёмся по основным.

Важные характеристики

Чтобы понять, какой теплый пол выбрать — электрический или водяной, для начала необходимо разобраться в главных свойствах этих систем. Важно понимать, что под общее название “электрический тёплый пол” попадает сразу несколько систем. Они отличаются по монтажу, цене и принципам функционирования.

Существуют два главных типа электрических тёплых полов:

  • инфракрасные;
  • кабельные.

В первом случае, это плёнка с карбоновым напылением или карбоновые стержни в матах. Пол нагревается инфракрасными волнами и передаёт тепло наверх. Это самые простые для монтажа системы.

Кабельные тёплые полы могут выглядеть как отдельные провода или готовые маты. Готовые маты гораздо удобнее.

Кабельные системы делятся на:

  • стандартные резистивные
  • современные саморегулирующиеся.

Последние гораздо экономичнее и обладают улучшенными свойствами.

Как правило, обычные кабельные системы нельзя укладывать под мебелью, иначе кабель может перегреться и испортиться. Саморегулирующиеся кабели можно монтировать под поверхностью всего пола.

Безопасность

Очевидно, что водяные полы более безопасны. Самое страшное, что может с ними случиться — это протечка.

Хотя монтаж электрического тёплого пола относительно прост, участвовать в процессе должен электрик. Неправильная установка и подключение кабеля могут грозить мелкими и крупными неприятностями с электрикой. Рекомендуется сделать надёжную изоляцию и предусмотреть заземление.

Ещё одна проблема кабельных тёплых полов — электрическое излучение. Хотя его количество не превосходит предельно допустимые показатели, считается, что оно не лучшим образом сказывается на здоровье. Более безопасным называют отопление инфракрасными волнами.

Надёжность

При условии, что проводка отвечает всем современным требованиям, электрические полы могут прослужить 30 лет.  А вот водяную систему придётся иногда ремонтировать. Хотя сами трубы долговечны, различные фитинги и прочие соединители со временем изнашиваются и требуют замены.

Поэтому, при укладке водяного пола, сейчас стараются производить монтаж без стяжки, используя специальные профильные маты, в которые удобно крепить трубы.

Другие плюсы и минусы

Главный плюс электрического тёплого пола заключается в том, что его можно использовать “точечно”, например, только в детской игровой зоне и туалете. И включать систему возможно по мере необходимости.

Минус в том, что электричество стоит дороже, чем вода. Даже с самой современной электрической системой приготовьтесь вкладывать деньги в свой комфорт.

Помните, что электрические системы зависимы от источника тока. Если в Вашей местности часто бывают перебои в электроснабжении, придётся предусмотреть бесперебойник для домашней сети.

Главное преимущество водяного тёплого пола в экономичности. Хотя на установку нужно будет потратить куда больше средств, в дальнейшем — Ваши старания окупятся.

Если Вы живёте в квартире многоэтажного дома, скорее всего, водяной тёплый пол не для Вас. Для подобных работ необходимо получить специальное разрешение. Ведь для перекрытий такая система является огромной нагрузкой. Кроме того, подключаясь к центральному отоплению, Вы снизите качество отопления соседних квартир. А если система даст течь, последствия сильно ударят по карману.

Краткое резюме

Итак, подведём предварительные итоги. Мы выяснили, что у водяных полов есть следующие плюсы:

экономичность в использовании;

  • безопасность;
  • отсутствие излучения.

Минусы:

  • более дорогая установка;
  • необходимость замены фитингов;
  • возможные протечки;
  • проблематичность установки в квартире многоэтажки.

Электрический тёплый пол тоже имеет свои плюсы:

  • простота установки;
  • возможность монтажа в квартире многоэтажки и точечно в определённых зонах;
  • долгий срок службы.

И минусы:

  • затраты на оплату электроэнергии;
  • наличие излучения;
  • опасность удара током и возгорания при неправильном монтаже;
  • необходимость в бесперебойном источнике электроэнергии и хорошей проводке.

В любом случае, тёплый пол (электрический или водяной) имеет одно важное преимущество — он создаёт ощущение уюта и дарит нашим ногам тепло, что крайне важно для здоровья.

Финишные покрытия для разных видов тёплого пола

Важно, чтобы покрытия для тёплого пола были подходящими. Существуют следующие рекомендации:

К водяному полу предпочтительнее:

Для электрической системы тёплого пола рекомендуют:

  • ламинат;
  • тонкий паркет;
  • керамическую плитку;
  • линолеум без утеплителя;
  • наливной пол.

Для плёночного электрического тёплого пола советуют использовать ламинат и неутеплённый линолеум.

Теплый пол электрический или водяной — что выгоднее?

Так какой пол выгоднее, водяной или электрический?  Проанализировав все преимущества и недостатки систем, ответить на данный вопрос легко. Разберём выгоду по пунктам.

  1. Для жителей многоэтажек однозначно подходят только электрические варианты. Исключение могут составить только квартиры на первом этаже с современной системой отопления, чтобы Ваши водяные полы не нанесли ущерб соседям.
  2. А вот у владельцев частных домов выбор широк. Использовать можно все виды.
  3. Для временного отопления и обогрева в отдельных зонах выгоднее выбирать электрические системы.
  4. Для постоянного отопления по всей площади дома лучше выбирать водяные полы.
  5. Какие теплые полы экономичнее, водяные или электрические? Здесь, как мы выяснили, побеждают первые. Но монтаж, как правило, обходится дороже.
  6. Если выбирать самые экономичные из электрических систем — отдайте предпочтение саморегулирующимся кабельным или плёночным инфракрасным.

Конечно же, какой тёплый пол лучше выбрать, решать только Вам. Следуйте нашим рекомендациям и делайте свой дом ещё более уютным и комфортным!

Водяной или электрический теплый пол,

Теплые полы — не сверхсложная вещь, могут быть сделаны в доме или в квартире своими руками, в не слишком большие сроки, и не за слишком большие деньги. Или теплый пол могут сделать строители, но все равно нужно знать основные технологии и правила обустройства этих отопительных приборов, чтобы обязательно проконтролировать работу.

Почему проблематично сделать водяной пол в квартире

В квартирах с централизованным отоплением или (и) горячим водоснабжением забирать нагретую воду из этих систем запрещается. Подключать водяной теплый пол к централизованным системам не рекомендуется.

Но если сильно хочется, то подключить, конечно, можно, и скорее всего «завтра» ничего не произойдет. Но в скором времени техники составят акт-протокол, возможно появление каких-то админ-мер и привлечение, а также демонтаж всего за счет владельца.

Такое мероприятие как забор энергии вне проекта с централлизованных тепловых систем нужно согласовывать с эксплуатантами этих систем и получить в итоге обоснованный отказ.

В квартире воду для водяного теплого пола можно приготовить на законных основаниях только газовым котлом (колонкой) или электричеством за свой счет. Но в квартире повышенное электропотребление и индивидуальное газовое отопление организовать также не просто.

Если индивидуальное отопление квартиры было сделано ранее, то создание водяного теплого пола вполне достижимо, но при этом нельзя перегружать или ломать несущие конструкции дома.

Для водяных и кабель-электрических теплых полов в квартире, нужно не забыть уложить под них слой теплоизоляции, как минимум 30 мм экструдированного пенополистирола, в противном случае прогреется потолок соседям снизу.

Особенности инфракрасного обогрева

Нагревательным элементом электрического теплого пола может быть специальный греющий кабель или пленка – инфракрасный излучатель.

Пленка излучающая в инфракрасном диапазоне наиболее проста в монтаже, может быть уложена под любое напольное покрытие. Представляет собой одинаковые сегменты, в которых в пластик запаяны два медных проводника и угольные нагревательные элементы между ними. От рулона пленки отделяется некоторое количество пластин, по необходимой суммарной мощности.

Обычно укладка ведется на 40 – 70% площади комнаты, но не под мебелью, чтобы она не пересохла. Получаемой мощности в 0,3 – 0,7 кВт на 10 м кв. площади комнаты достаточно для вспомогательного обогрева инфракрасным излучением снизу, для полного обогрева необходимо набрать мощность 1,0 – 1,3 кВт на 10 м кв. Такие теплые полы потребуют большого расхода электроэнергии.

Под мягкие напольные покрытия (ковролин) дополнительно укладывается экологичная фанера или ламинат. Она служит не только механической защитой нагревательной пленки, но и накопителем и рассеиваетелем тепла, так как от инфракрасной энергии нагреваются только плотные материалы, от которых греется воздух.

Под пленку укладывается тонкий рулонный фольгированный (но не алюминием) утеплитель, который порекомендуют продавцы.

Такой нагреватель несложно уложить своими руками и в итоге получить теплые
инфракрасные полы.

Обогрев электрическим кабелем

Электрокабель приобретается цельным куском под расчетную мощность и нужной длины. Подборка ведется в магазине после разработки плана укладки. Укладывается только в цементно-песчаную стяжку, которая является рассеивателем тепла и предотвращает перегрев кабеля. На стяжку кладется обычно керамическая плитка.

Недопустимо накрывать кабель теплоизолирующим напольным покрытием или прокладывать под мебелью. Стяжка обязательно делается плотной (тонкий кабель можно укладывать в слой плиточного клея), чтобы не допустить воздушных карманов возле кабеля, что может привести к его перегоранию.

Основные правила укладки водяных контуров

Коллектор и смесительные узлы нужно доверить монтировать специалистам. Распределительная аппаратура теплого пола всегда доступна, может легко меняться и ремонтироваться.

По другому обстоит дело с греющим трубопроводом разделенными на несколько контуров и цементно-песчаной стяжкой. Их переделка — дорогое и хлопотное дело, частичный ремонт также выполнить не просто.

Важно проконтролировать выполнение простых правил создания водяного теплого пола, чтобы не случалось аварийных ситуаций.

  • Поверхность для укладки должна быть ровной, горизонтальной, и гидроизолированной. Наличие неровностей и наклонов может привести к завоздушиванию контура.
  • В стяжке может находиться только цельные отрезки трубопровода без стыков.
    Если работники под заливку в стяжку уложили стык трубопровода, они должны быть немедленно уволены.
  • Плотность и схема укладки рекомендуется проектом, но у стен (в холодных зонах) шаг уменьшается (0,15 м), в средней части комнаты увеличивается (0,3 м).
  • Длины всех контуров делаются примерно одинаковыми, разница до 10 метров допустима, но максимальная длина не больше 100 метров.
  • Стяжка обязательно армируется в нижней части металлической сектой 10Х10 см. В состав стяжки вводится пластификатор, для придания конструкции нужной эластичности при тепловом расширении. Рекомендуется лично приобрести качественный пластификатор от известного производителя и проконтролировать его добавление в состав.
  • Толщина стяжки – чем больше, тем лучше для аккумуляции и рассеивания тепла, и для достаточной прочности, чтобы при нагреве не разрушилась. Не рекомендуется делать стяжку толщиной меньше 8 см. Если стяжка тоньше, то нужно укладывать и металлическое армирование выше трубопровода.
  • Стяжка делится на фрагменты тепловыми компенсационными швами, не рекомендуется увеличивать размер фрагмента более 4 метров (лучше до 3 метров).

Необходимо оградить нагреваемую стяжку от холодного основания экструдированным пенополистиролом толщиной от 12 см (в зависимости от температуры подполья).

Еще сведения как рассчитать толщину утеплителя

Имеется еще множество нюансов в создании водяных теплых полов, о некоторых из них можно узнать и на данном ресурсе.

Какой теплый пол лучше

Официальных ограничений на применение электрических теплых полов нет. Но их широкому распространению мешает дороговизна электричества и сомнительная экологичность.

Опасность для здоровья электромагнитного излучения должна рассматриваться в первую очередь. Многие специалисты рекомендуют избегать мест повышенного электромагнитного фона, заземлять электроприборы, уменьшать протяженность электропроводки, применять экранированные кабели …, чтобы не провоцировать развитие опасных заболеваний….

Во всяком случае, настоятельно рекомендуется не устанавливать электроподогрев полов в тех помещениях, где могут быть дети.

Для подключения значительной мощности для электрического отопления (2 кВт и больше) необходима отдельная защищенная линия электроснабжения. Еще по теме – как обогреть дом электроконвекторами

Кажущаяся дешевизна и простота электрического теплого пола обманчива, эта система имеет множество недостатков.

Водяной теплый пол рекомендуется как экологичная и комфортная система отопления в доме. Но его недостаток сложности и затратность при создании.

Но он может быт сделан и совместно с сухой сборной стяжкой. Также существуют облегченные системы теплых полов с профилированным утеплителем и рассеивателями тепла из металла….

Теплый водяной пол в вопросах и ответах, часто задаваемые вопросы про водяной пол

У тех кто заинтересуется такой замечательной системой как «теплый водяной пол» возникает масса вопросов и опасений. Постараемся ответить на вопросы и развеять сомнения ответив на наиболее частые вопросы:

Распределение температуры воздуха в помещении для различных систем отопления

  • «Как сделать теплый пол водяной своими руками?» — Рекомендуем заказать у специалистов проект водяного теплого пола (или по соответствующей методике сделать его самостоятельно), приобрести надежное оборудование водяного пола согласно спецификации к проекту, после чего самостоятельно произвести монтаж водяного теплого пола по инструкции. Избегайте неправильных советов неграмотных людей. Очень много примеров когда водяной пол монтируется самодельщиками прямо на грунт, а потом они жалуются на повышенное потребление топлива (энергоносителя).
  • Нужна ли «отражающая фольга», «отражающая подложка» теплого пола? Нет, не нужна. Не работает отражение в толще бетона без воздушного зазора. И, как правило, эта распиаренная подложка обычно имеет толщину всего 5 мм, чего явно крайне мало для теплоизоляции, необходимо не менее 2-3 см пенопласта. И плотность этой подложки из вспененного полиэтилена, обычно, мала — и подложка сожмется. Фейк и пустая трата денег.
  • Теплый пол электро или водяной? Какой теплый пол лучше водяной или электрический? На малых площадях от 1 м.кв до 15-20 м.кв. вполне применим электрический теплый пол, но стоит учитывать что электричество, обычно, — самый дорогой энергоноситель. На больших площадях водяной теплый пол дешевле по стоимости и допускает применение любых источников тепловой энергии, в т.ч. альтернативных. Водяной теплый пол надежнее и долговечнее.
  • Электро водяной теплый пол LX-pipe во сколько раз эффективнее? Рекламные посулы необычайной сверхэнергоэффективности — безграмотный фейк продавцов-маркетологов. Электро водяной пол представляет собой полиэтиленовые трубы заполненные антифризом с проложенным внутри нагревательным кабелем. По эффективности равна эффективности теплого водяного пола с электрокотлом или обычного электро-пола. И при существующих тарифах на электричество расходы на отопление при ее эксплуатации многократно превосходят расходы на отопление водяным теплым полом с газовым котлом.
  • «Какая технология заливки теплого водяного пол? Каким раствором заливать водяной мол? (теплый пол стяжка? теплый пол заливка?)» — В руководствах по системам напольного отопления указано, что для заливки теплого водяного пола должна применяться стяжка из бетона М300 (В22,5). Бетон — это смесь цемента, песка и щебня (возможно с пластификатором и/или фибро-волокном) с водой в определенной предписанной пропорции. Цементно-песчаная стяжка низкой марки — гарантированно потрескается. Полусухая стяжка — в каких то случаях может применяться, но, как всегда, все зависит от качества исполнения. Не стоит подходить безответственно к данному вопросу и доверяться безграмотным советам.

  • «Как сделать теплый водяной пол в деревянном доме? Как смонтировать водяной теплый пол на деревянном перекрытии? Как сделать водяной теплый пол без стяжки?» В таких случаях применяют водяной теплый пол без стяжки (т.н. «сухой теплый пол»). В таких системах теплого пола монтаж осуществляется с применением теплораспределяющих элементов, типа теплораспределительных алюминиевых пластин. Или, например, м.б. применена универсальная фольгированная система.
  • «Труба для теплого пола — какая лучше?» — Труба водяного теплого пола в идеальном случае должна быть произведена авторитетным производителем с хорошей репутацией. Прочная, надежная, гибкая труба с кислородным барьером (антидиффузионным слоем). Крупные производители труб с широким ассортиментом все чаще предлагают неармированные трубы для водяного пола из полиэтилена PE-RT с внешним диаметром 17 или 18 мм.
  • «Какая температура воды в системе теплый водяной пол, максимальная температура воды теплого пола?» — теплоноситель в системах теплого пола имеет температуру от +30 до +55*С.
  • «Какое давление в системе теплого пола?» — в автономных системах отопления давление обычно — 1,5 атм.
  • «Какой срок службы водяных теплых полов?» — не менее 50 лет (согласно сертификатов для труб) и это нормированный срок службы здания, а расчетные сроки службы полимерной трубы в таких системах составляют сотни лет (Гарантия).
  • «Что будет если перестанет работать котел или циркуляционный насос?» — В системах водяной теплый пол стяжка из бетона представляет собой достаточно массивную плиту и служит прекрасным теплоаккумулятором. Поэтому удерживать тепло в доме водяные теплые полы могут достаточно долго (намного дольше радиаторных систем). Чем большей тепловой инерцией обладает все здание в целом и чем лучше оно утеплено, тем дольше оно сохраняет тепло.

  • «Что будет если протекут трубы в полу?» — А почему они протекут? Для теплого водяного пола используются прочные и надежные полимерные трубы сертифицированные на продолжительный срок службы (расчитаны на сотни лет) при очень мягких условиях эксплуатации. Труба в теплый пол монтируется целым отрезком на контур и без стыков в стяжке. С самой трубой ничего не произойдет при правильной эксплуатации системы. В исключительных случаях несанкционированного механического повреждения труб из вне, этот участок трубы можно отремонтировать.

  • Как купить теплый пол водяной? Правильнее всего обратиться в специализированную компанию (что бы потом не переделывать все систему или ее часть). Заказать проект, купить оборудование и комплектующие как единую систему в соответствии со спецификацией к проекту и если необходимо — заказать монтаж водяного пола.

  • Какая на водяной теплый пол цена? Цена водяного пола складывается из стоимости материалов, оборудования и комплектующих (трубы, коллекторы, смесительные узлы, утеплитель, крепеж, раствор стяжки) и стоимости услуг (проект, монтаж, заливка стяжки). На цену водяного пола влияют многие факторы — площадь, этажность, тип перекрытий и т.д.

  • «Как определяется на водяной теплый пол цена?» Производится предварительной оценка стоимости водяного теплого пола по специальному алгоритму, учитывающему достаточно много параметров. Окончательная цена становится понятна после завершения проектирования и составления спецификации.
  • Как правильно называется? Называют систему по разному: тепло водяные полы, тепло пол, тепло дом водяные полы, тепло дом водяные теплые полы и т.д. Наиболее распространенные и общепринятые названия системы ВОДЯНОЙ ПОЛ, ТЕПЛЫЙ ВОДЯНОЙ ПОЛ, ВОДЯНОЙ ТЕПЛЫЙ ПОЛ.
  • Теплый пол своими руками — вопросы и ответы

    Возможно ли использовать водяной теплый пол как самостоятельную систему отопления, или требуются дополнительные радиаторы?

    Возможно, и мы имеем большой опыт построения таких систем. В большинстве случаев водяной теплый пол может быть самостоятельной системой отопления, исключения составляют только здания с крайне высокими потерями тепла ( 110 Вт/м2 и более). В любом случае, при проектировании системы отопления, если где-либо водяной теплый пол не справляется с нагрузкой, с заказчиком обсуждаются возможные решения.


    На что следует в первую очередь обратить внимание при устройстве системы водяной теплый пол?

    Качество системы напольного отопления обеспечивается 3-мя основными факторами: грамотное проектирование, качественные комплектующие и монтаж системы в строгом соответствии с проектом. Только при соблюдении этих 3-х условий, можно рассчитывать, что система будет стабильно работать, обеспечивая комфорт не одно десятилетие.


    Возможно ли использовать уже имеющийся котел в качестве источника тепла для водяного теплого пола ?

    Источник тепла для системы отопления «водяной теплый пол» может быть любой, в т.ч. уже имеющийся котел, городская тепловая сеть , тепловой насос и др. Отметим , что при добавлении водяного теплового пола к имеющейся системе отопления, не требуется увеличения мощности котельной, т.к. водяной теплый пол в этом случае будет замещать имеющуюся систему отопления.


    Могу ли я смонтировать систему водяного теплого пола самостоятельно, своими руками, не прибегая к помощи ваших монтажников?

    Имея комплект подробных монтажных схем и полную спецификацию оборудования для комплектации, возможно смонтировать систему даже не имея опыта в реализации таких систем.


    Какая цена водяного теплого пола?

    К сожалению, не существует точной цены, например «за м2«, т.к. всегда много индивидуальных особенностей. Поэтому мы рекомендуем Вам заказать у нас бесплатное предварительное коммерческое предложение по планам помещений, свяжитесь с нами по телефону, или заполните форму запроса.


    Какие существуют рекомендации по применению чистового напольного покрытия ?

    Подходят практически все типы напольных покрытий: ламинат, паркет, линолеум, ковролин, наливные полы, керамика и т.д. Основное требование — чтобы покрытие плотно прилегало к водяному теплому полу (нельзя строить лаги поверх теплого пола) и не являлось явным теплоизолятором (например , пробковое покрытие). Имеются некоторые существенные ограничения по использованию паркета, которые описаны ниже


    Существуют ли ограничения по применению паркета совместно с теплыми полами ?

    Основные ограничения по паркету:

    1. Толщина не более 22 мм. (обычно используется 14 мм.).
    2. Снимаемая с теплого пола мощность ограничена 80 вт.\м2
    Применение паркета обязательно должно учитываться при проектировании.


    Не будет ли горячо ходить по полу босиком? Какова поверхность пола на ощупь?

    Как правило температура на поверхности пола не превышает 27° С для помещений с постоянным пребыванием людей и 31° С для санузлов и бассейнов. По ощущениям это похоже на температуру поверхности экрана работающего жидкокристаллического монитора (телевизора) или ощущениям при прикосновении к теплоизоляционному материалу, например пенополистиролу (пенопласту).


    Возможен ли монтаж водяного теплого пола до окончания монтажа котельной?

    Возможен, в этом случае рекомендуется опрессовывать систему воздухом.


    Планирую надолго выезжать из дома. Как обезопасить систему от замерзания?

    Если существует угроза замерзания системы, то возможно ее заполнение не водой, а раствором этиленгликоля, также существуют меры, реализуемые в котельной. Отметим, что все такие особенности нужно заранее учитывать при проектировании.


    Насколько безопасно делать систему отопления «водяной теплый пол» в квартире?

    Все элементы системы теплого пола скрыты от прямого доступа, поэтому риск механических повреждений у нее существенно ниже чем у радиаторной. Кроме того, водяной теплый пол — это всегда замкнутая система, поэтому даже в случае разгерметизации, выливается ограниченное количество теплоносителя (для квартиры это как правило несколько литров).


    Система отоплений «водяной теплый пол» присоединена к городской сети теплоснабжения. Как оставить подогреваемые полы в нескольких помещениях в межсезонный период , когда городская теплосеть не работает ?

    Для того чтобы водяной теплый пол был работоспособен круглый год, даже когда центральное отопление отключено, можно предусмотреть дополнительный электрический котел небольшой мощности, который будет включаться только тогда, когда тепла от городской сети будет не хватать.


    Какие теплоизоляционные материалы целесообразнее всего использовать?

    Мы используем пенополистирол марки ПСБ-35. Прочность этого пенополистирола достаточна для наших целей, а более плотный (значит и более дорогой) пенополистирол использовать не целесообразно. Исключения составляют помещения с большими расчетными давлениями на поверхность пола, например авиационный ангар.

    Стоимость водяного теплого пола



    Гидравлические системы водяного отопления — теплая вода, теплый пол, ощущение тепла

    Гидравлический лучистый пол нагревает поверхности с помощью воды, протекающей по трубам внутри поверхности. Обычные радиаторы — это не то же самое, что водяная система обогрева полов, поскольку в радиаторах используется нагретая вода для обогрева воздуха и, следовательно, обогрева помещения с помощью конвекционных потоков. С помощью системы обогрева пола поверхности нагреваются, и это тепло проходит через излучение, что делает систему более эргономичной динамической системы обогрева, предназначенной для обеспечения оптимального комфорта тела.

    Hydronic Radiant теплый пол не нагревает воздух. Он нагревает предметы и людей, которые входят в его зону нагрева. Менее теплопотери тела на холодные поверхности и более надежный метод обеспечения теплом, заключающийся в том, что нагретый воздух больше не расслаивается. Вместо этого есть постоянный уровень тепла.

    Бесконтактные водонагреватели и безбаковые котлы

    Бесконтактные водонагреватели и безбаковые котлы

    представляют собой лучшие решения для экономичных высокоэффективных источников тепла.В зависимости от типа установки, тепловой нагрузки и уровня производительности, системе водяного отопления Hydronic потребуется широкий диапазон температур подаваемой воды. По запросу водонагреватели без резервуаров предлагают очень доступное решение для горячей воды. Несмотря на легкую конструкцию, они являются отличным выбором для низкотемпературных установок с умеренными требованиями. Если ваши потребности требуют более высоких требований к БТЕ или температуры воды, ваши потребности могут быть удовлетворены с помощью конденсационного котла без резервуара. Долговечная качественная конструкция, высокая эффективность и множество функций.Котел может быть более доступным, чем вы думаете.

    Бесконтактные водонагреватели

    также следует рассмотреть для системы горячего водоснабжения. В отличие от центрального бойлера с резервуаром для горячей воды, водонагреватели без резервуаров обеспечивают непрерывный поток горячей воды. Вместо емкости с горячей водой вода нагревается по мере необходимости. Эти водонагреватели нагревают воду по мере ее протекания через устройство и не удерживают воду внутри, за исключением того, что находится в змеевике теплообменника, обеспечивая роскошь «бесконечной горячей воды» с превосходной экономией энергии.

    Pexheat может помочь вам с установкой водяного водяного обогрева пола и безбаквальных водонагревателей. Вы также можете связаться с нами по поводу принадлежностей, таких как трубы из полиэтилена для коллекторов излучающего теплого пола, и элементы управления, такие как термостаты излучающего пола. Вы также можете заполнить нашу форму запроса предложений онлайн или заполнить ее и отправить нам по факсу.

    Как обогреть керамический пол водой | Руководства по дому

    Использование воды для обогрева — это тип лучистого теплого пола, который называется гидроникой.Трубы из сшитого полиэтилена — PEX — переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка — один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

    Фанера

    Установите трубку PEX в виде S-образных петель поверх фанеры.Петли удерживаются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для труб из полиэтиленгликоля. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

    Плиты

    Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязывая к арматуре, а затем заливают обеими слоями строительного раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома.Поверх раствора уложить керамическую плитку.

    Под черным полом

    Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубки от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к черному полу и помогают удерживать трубы на месте.Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

    поверх существующей плитки

    Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

    Ссылки

    Ресурсы

    Биография писателя

    Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором сайта freshare.net, посвященного изучению природных ландшафтов Озарка. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

    Как работает лучистый пол с подогревом

    При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Энергия, необходимая для обогрева всего дома с помощью электрической системы RFH, не является рентабельной, поэтому, если вы отапливаете весь дом, тогда вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

    Допустим, вы выбрали гидравлическую систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

    Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

    • Жидкотопливный котел
    • Газовый котел
    • Керосиновый, газовый или солнечный водонагреватель

    Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

    Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

    Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

    Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

    Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

    Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

    Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

    Подрядчик по системам теплого пола и снеготаяния

    ПОДРЯДЧИК ИНДИАНСКОГО НАПОЛЬНОГО ОТОПЛЕНИЯ №1 И СИСТЕМ СНЕГО РАСПЛАВЛЕНИЯ

    Коммерческие системы теплого пола

    Жилые системы теплого пола

    Эффективные и эффективные системы теплого пола для систем отопления являются лучшими большие коммерческие здания, погрузочные доки и другие коммерческие сооружения.

    Системы лучистого теплого пола — отличная альтернатива газу, электрическому отоплению и воздушному отоплению в жилых помещениях.Лучистое напольное отопление может помочь сэкономить на расходах на электроэнергию и стать более энергоэффективным!

    Системы лучистого теплого пола очень популярны при таянии снега. Лучистое тепло эффективно и эффективно для внутренних двориков, проездов, гаражей, столбов и других жилых и коммерческих сооружений.

    Геотермальные тепловые насосы, также известные как геотермальные тепловые насосы (GSHP), представляют собой источник центрального отопления / охлаждения, который передает тепло на землю или от нее. Геотермическое охлаждение / обогрев — очень эффективный способ обогрева и охлаждения вашего дома.

    Водонагреватели без резервуаров, также известные как водонагреватели по запросу, мгновенно нагревают воду по мере ее прохождения через устройство. Бесконтактные водонагреватели могут быть на 34% эффективнее обычных водонагревателей.

    Инфракрасный трубчатый обогреватель — еще один источник лучистого тепла, который можно использовать в различных ситуациях. Инфракрасное трубчатое отопление — отличный энергоэффективный способ обогрева гаражей, магазинов, сараев и многих других типов сооружений.

    Советы по дизайну теплого пола | 2019-11-04

    Когда дело доходит до дизайна лучистого пола, нужно многое знать.Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

    В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов.Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

    Откуда я это узнал?

    Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли. Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

    Вот что я помню как самые серьезные ошибки на той первой работе:

    1. Полудюймовые петли трубопровода длиной 1000 футов.

    2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

    3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

    4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

    5. Перед заливкой трубка не подвергалась испытаниям под давлением.

    6. Никакая изоляция не использовалась под трубой, и половина подвала была из разряда заброшенных.

    Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

    Моя цель — помочь вам избежать этих ошибок и направить вас к успешному дизайну и укладке лучистого пола каждый раз.

    Систематический процесс проектирования

    Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

    А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

    Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

    Ниже приводится способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, намного более умные, чем я.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

    Программное обеспечение для проектирования

    Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

    • Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

    • Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

    • Определите площадь помещения в квадратных футах. Длина, умноженная на ширину, равна площади.

    • Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на площадь помещения в квадратных футах.

    • Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

    Например…

    Уставка = 65 градусов

    Необходимые БТЕ / час / кв.фут = 20

    Константа для лучистых полов = 2

    65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

    • Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

    • Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Метод установки определит размер трубки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

    • Определите R-значение напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

    • Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

    • Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перелив бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

    • Определите температуру подаваемой воды. Четыре фактора дадут нам это число: БТЕ / час / фут; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

    • Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

    1.12 дюймов на центральной трубке x 1,0

    2. 9 дюймов на центральной трубке x 1,33

    3,8 дюйма на центральной трубе x 1,5

    4. 6 дюймов на центральной трубе x 2,0

    Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

    Трубка диаметром 1,3 / 8 дюйма: 200 футов

    2. Трубка 1/2 дюйма: 300 футов

    • Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

    1. В одном галлоне воды содержится 8,33 фунта.

    2. В часе 60 минут.

    3. А 1 — удельная теплоемкость воды.

    4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

    • Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

    • Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые упростят вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

    Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На задней стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

    Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

    Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

    Давайте рассмотрим полный дизайн (см. Рисунок 4).

    Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

    Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

    Что нужно знать и чего избегать

    • Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если моя расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

    • Обучайте своих клиентов и понимайте их ожидания.

    1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

    2. Если они собираются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем он будет хуже.

    • Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

    • Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

    • Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

    • Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

    • Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

    • Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

    • При установке трубок на черновой пол для переливов толщиной 1 1/2 дюйма, будьте осторожны, чтобы не класть все свои хомеруны в общий коридор. В этом случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, какой уровень утепления.

    • Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

    • Максимально увеличьте эффективность модулирующего конденсационного котла за счет максимально низкой температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

    • Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но обратите внимание на нишу рабочего стола, добавленную в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

    Вы же не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

    Обнаружение и ремонт утечек теплых полов

    Дом / Обнаружение и ремонт утечек теплых полов

    Высокий счет за воду? Давление воды в системе теплого пола продолжает падать и не остается статичным? Заметили мокрое пятно на полу? Домашнее животное ищет определенное теплое место на полу?


    Скорее всего, у вас есть утечка в трубопроводе системы теплого пола. Проблема с утечками в системе теплого пола заключается в том, что их труднее обнаружить, поскольку трубопровод обычно находится в бетонной плите.Не из тех новостей, которые вы хотите слышать, верно? Хорошая новость заключается в том, что у Онгаро есть оборудование для обнаружения утечки и технические специалисты для выполнения ремонта, что позволяет избежать логистического кошмара, связанного с вызовом компании по обнаружению утечек, а затем сантехнической компании для устранения утечки.

    Использование инфракрасного тепловизора для обнаружения утечек лучистого тепла

    Водяные трубы излучающего отопления и электрические нагревательные элементы заглублены под землей, заделаны в бетонную плиту или установлены непосредственно под чистовым полом.Утечки воды в системах лучистого отопления могут вызвать повреждение готовой поверхности пола и привести к повреждению конструкции здания. Необнаруженная утечка может вызвать гниение, плесень, плесень и привлечь насекомых. Утечка воды через лучистый пол позволяет воздуху проникать в систему, вызывая шум; снижает скорость циркуляции и снижает общий КПД системы отопления. Тепловидение — ценный инструмент для обнаружения утечек в системах лучистого отопления. Тепловизор высокого разрешения может определить место утечки под бетонной плитой или чистым полом, где обычное оборудование для обнаружения утечек просто не работает.Определив место утечки, можно произвести ремонт с минимальным повреждением прилегающего пола. Тепловидение определяет точное место, где теплый пол протекает или где произошел сбой в электрической цепи. Мы избавляем вас от случайной и разрушительной рытья полов.

    Обнаружение утечек в теплом полу и запрос на ремонт
    Уведомление: для этого содержимого требуется JavaScript.

    Теплый пол 101: Гидравлическое или электрическое

    Ищете инновационный способ утеплить свое пространство? Попробуйте теплый пол.Лучистые полы с подогревом являются передовым и все более популярным методом отопления как коммерческих, так и жилых домов, особенно в таких городах Монтаны, как Бозман и Биллингс. Устанавливая источник тепла в пол, вместо того, чтобы полагаться на горячую воду, электрический плинтус или обычное воздушное отопление, вы можете рассчитывать на комфортное, сбалансированное тепло во всем доме или здании. Если вы не знакомы с лучистым теплом, не переживайте. Мы объясним, как это работает, различия между системами водяного лучистого тепла и электрическими системами лучистого тепла, а также наиболее эффективные способы их установки.

    Что такое лучистое отопление для пола?

    Система лучистого теплого пола проста по своей концепции: тепло излучается вверх от пола для обогрева комнат дома или здания. Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха. В результате лучистый пол с подогревом — невероятно удобный способ согреться. (Если вы никогда не ходили босиком по полу с подогревом, найдите пол с подогревом, снимите носки и поблагодарите нас позже.)

    Существует два распространенных типа лучистых полов: водяное и электрическое. Каждый требует своего метода установки, и у каждого есть свои достоинства и недостатки. Мы дадим вам профессиональную оценку и того, и другого.

    Гидравлическое отопление

    Проще говоря, водяные лучистые полы с подогревом используют горячую воду. Горячая вода, вырабатываемая вашей котельной системой, циркулирует по трубам, установленным в полу, по всему зданию или дому. (Этот трубопровод также известен как PEX или полиэтилен с поперечными связями.)

    Установить его можно несколькими способами:

    • Под черным полом (скоба вверх)
    • Поверх черного пола с заливкой из легкого бетона или гипсокартона (тонкая плита)
    • Вставьте систему в бетонный пол (плиту)

    Гидравлические лучистые полы с подогревом — одно из самых эффективных и действенных средств обогрева вашего помещения. Необходимые материалы — бойлер, насос и различные гидравлические аксессуары — могут привести к увеличению затрат на предварительную установку, но вы можете сэкономить до 30% на эксплуатационных расходах по сравнению с обычными системами отопления.

    Плюсы
    • Более низкие эксплуатационные расходы: Гидравлическое излучающее отопление пола примерно на 30% эффективнее других традиционных систем. Это делает водяное отопление менее дорогим методом отопления всего здания или дома.
    Минусы
    • Более высокие первоначальные вложения : Процесс и компоненты для установки системы водяного отопления намного сложнее, чем для обычных систем отопления.
    • Более высокое обслуживание: Как и в случае любой другой водопроводной системы, техническое обслуживание необходимо для надлежащей эффективной работы. Обычно для обслуживания или ремонта требуется профессионал.

    Электронагреватель

    Для электрического лучистого отопления используются электрические коврики, которые лежат прямо под напольным покрытием, обычно под кафельным полом. В большинстве случаев электрическое лучистое тепло наиболее эффективно только для обогрева пола; он не предназначен для обогрева всего здания или дома.По сути, для этого метода требуется всего три части: электрический коврик, термостат и датчик температуры. Термостат подключается к источнику питания и реагирует на показания датчика температуры, который подключается к тепловым кабелям в полу. Электрический обогреватель прост и удобен в установке. Главный недостаток? Резкий рост ваших счетов за электроэнергию.

    Плюсы
    • Менее затратно в установке: Процесс установки часто намного проще, чем в системе водяного отопления, требует более дешевых материалов, меньше работы и меньше времени.
    • Минимальные затраты на обслуживание: После установки электрического обогрева система практически не требует обслуживания.
    Минусы
