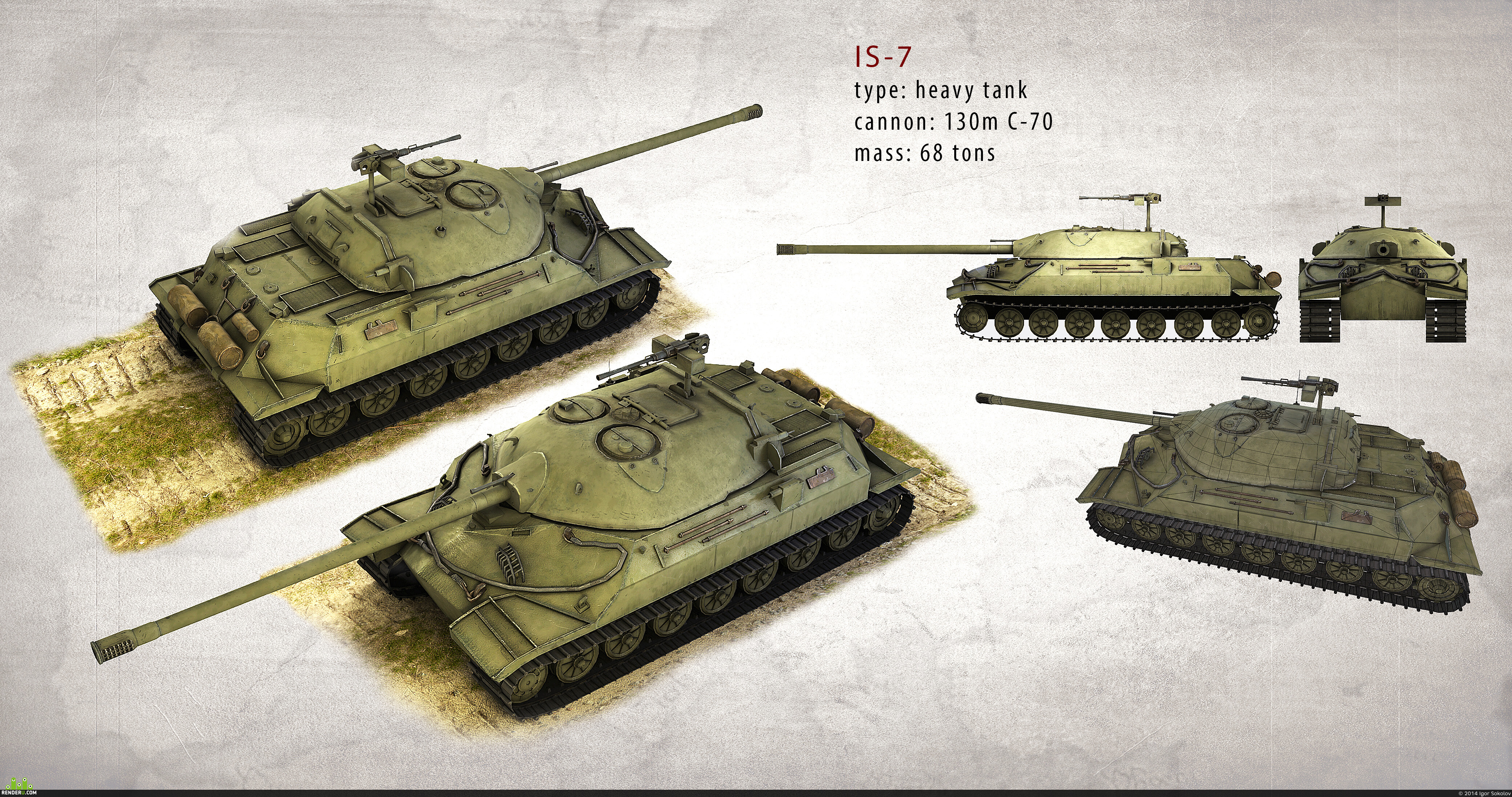

Танк ИС-7

В конце 1944 года в конструкторском бюро Опытного завода № 100 приступили к эскизным проработкам нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Не найдя поддержки у наркома танковой промышленности В. А. Малышева, директор и главный конструктор завода Ж. Я. Котин обратился за помощью к шефу НКВД Л. П. Берии.
Последний оказал необходимое содействие, и в начале 1945 года полным ходом начались проектные работы над несколькими вариантами танка - объектами 257, 258 и 259. В основном они различались типом силовой установки и трансмиссией (электрическая или механическая). Летом 1945 года в Ленинграде началось проектирование объекта 260, получившего индекс ИС-7. Для его детальной проработки было создано несколько узкоспециализированных групп, руководителями которых назначили опытных инженеров, имевших большой опыт в создании тяжелых машин.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Рабочие чертежи были выполнены в крайне сжатые сроки, уже 9 сентября 1945 года их подписал главный конструктор Ж. Я. Котин. Корпус танка был спроектирован с большими углами наклона броневых листов.

Лобовая часть - трехгранная, по типу ИС-3, но не так сильно выступающая вперед. В качестве силовой установки планировалось использование блока из двух дизелей В-16 общей мощностью 1200 л. с. Электрическая трансмиссия была аналогична установленной на ИС-6. Топливные баки располагались в подмоторном фундаменте, где за счет скошенных внутрь бортовых листов корпуса образовалось пустое пространство. Вооружение танка ИС-7, состоявшее из 130-мм пушки С-26, трех пулеметов ДТ и двух 14,5-мм пулеметов Владимирова (КПВ), размещалось в литой башне приплюснутой формы.

Несмотря на большую массу - 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину. В 1946 году началось проектирование другого варианта, имевшего тот же заводской индекс - 260.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Во второй половине 1946 года по чертежам конструкторского отдела танкового производства в цехах Кировского завода и филиала завода № 100 были изготовлены два опытных образца объекта 260. Первый из них собрали 8 сентября 1946 года, прошел до конца года на ходовых испытаниях 1000 км и по их результатам отвечал основным тактико-техническим требованиям.

Была достигнута максимальная скорость 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй образец был собран 25 декабря 1946 года и прошел на ходовых испытаниях 45 км. В процессе конструирования новой машины было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений. В связи с отсутствием мотора мощностью 1200 л. с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно Министерство транспортного машиностроения СССР (Минтрансмаш) поручило заводу № 800 изготовить необходимый двигатель.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность, но из-за плохой сборки требовали доводки. При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств: мягкие резиновые топливные баки общей емкостью 800 литров, противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при температуре 100°-110°С, эжекционная система охлаждения двигателя.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Трансмиссия танка была спроектирована в двух вариантах.

Первый, изготовленный и испытанный в ИС-7, имел шестиступенчатую КП с кареточным переключением и синхронизаторами. Механизм поворота - планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие скорости машины. Второй вариант шестиступенчатой механической трансмиссии был разработан совместно с МВТУ имени Н. Э. Баумана. Трансмиссия планетарная, 4 ступенчатая, с механизмом поворота тиг ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач.

При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном ИС-7. На их основании были разработаны окончательны рабочие чертежи всей ходовой части.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Впервые в отечественном танкостроении были применены гусеницы с резинометаллическим шарниром, гидравлические амортизаторы двухсторонней действия, опорные катки с внутренне амортизацией, работающие при больших нагрузках, пучковые торсионы. Была установлена 130-мм пушка С-26 с новым щелевым дульным тормозом. Высокая скорострельность (6-выстрелов в минуту) обеспечивалась применением механизма заряжания.

На танке ИС-7 размещалось 7 пулеметов: один калибра 14,5-мм и шесть калибра 7,62-мм Силами лаборатории отдела главного конструктора Кировского завода был изготовлен дистанционный синхронно-следящий электропривод пулеметно установки с использованием отдельных элементов аппаратуры иностранной техники. Изготовленный образец турельной установки двух 7,62-мм пулеметов был смонтирован на корме башни опытного танка и прошел испытания, обеспечив высокую маневренность пулеметного огня. Кроме двух образцов, собранных на Кировском заводе и проходивших ходовые испытания в конце 1946 - начале 1947 года, на Ижорском заводе изготовили еще два броневых корпуса и две башни.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Эти корпуса и башни испытывались обстрелом из орудий калибра 81-мм 122-мм и 128-мм на полигоне ГАБТУ Кубинка. Результаты испытаний легли основу окончательного варианта бронирования нового танка.

В течение 1947 года в КБ Кировского завода шла интенсивная работа по созданию проекта улучшенного варианта ИС-7. Проект многое сохранил от своего предшественника, но вместе с тем в него было внесено немало существенных изменений. Корпус стал немного шире, а башня - более приплюснутой. ИС-7 получил гнутые борта корпуса, предложенные конструктором Г. Н. Москвиным. Было усилено вооружение машина получила новую 130-мм пушку С-70 с длинной ствола 54 калибра. Ее снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с. Новинкой для своего времени стала система управления огнем. Прибор управления огнем обеспечивал наведение стабилизированной призмы на цель независимо от пушки, автоматическое приведение пушки к стабилизированной линии прицеливания при выстреле и автоматическое производство выстрела.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Танк имел 8 пулеметов, из них два КПВ калибра 14,5-мм. Один крупнокалиберный и два РП-46 калибра 7,62-мм (модернизированный послевоенный вариант пулемета ДТ) были установлены в маске пушки. Еще два РП-46 находились на надгусеничных полках, два других, повернутых назад, крепились снаружи по бортам кормовой части башни. Все пулеметы с дистанционным управлением.

На крыше башни на специальной штанге устанавливался второй крупнокалиберный пулемет, оснащенный опробованным на первом опытном танке синхронно-следящим дистанционным электроприводом наведения, позволявшим вести огонь как по воздушным, так и по наземным целям без выхода из танка. В целях повышения огневой мощи конструкторами Кировского завода в инициативном порядке разрабатывался строенный вариант (1х14,5-мм и 2х7,62-мм) зенитной пулеметной установки.

Боекомплект состоял из 30 выстрелов раздельного заряжания, 400 патронов калибра 14,5-мм и 2500 патронов калибра 7,62-мм. Для первых образцов ИС-7 совместно с НИИ артиллерийского вооружения впервые в отечественном танкостроении использовались эжекторы, изготовленные из фрезерованных броневых листов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Причем пять разных моделей эжекторов проходили предварительные испытания на стендах. Был установлен инерционный сухой матерчатый воздушный фильтр с двумя ступенями очистки и автоматическим удалением пыли из бункера с использованием энергии выхлопных газов. Емкость мягких топливных баков, изготовленных из специальной ткани и выдерживавших давление до 0,5 атм., была доведена до 1300 л.

Был установлен вариант трансмиссии, разработанный в 1946 году совместно с МВТУ им. Баумана. Ходовая часть включала в себя семь опорных катков большого диаметра на борт и не имела поддерживающих роликов. Катки выполнялись двойными, с внутренней амортизацией. Для улучшения плавности хода были применены гидравлические амортизаторы двустороннего действия, поршень которых располагался внутри балансира подвески. Амортизаторы разрабатывались группой инженеров под руководством Л. 3. Шенкера. Гусеница шириной 710-мм имела литые траки коробчатого сечения с резинометаллическим шарниром. Их применение позволило увеличить износоустойчивость и уменьшить шум при движении, но в то-же время они были сложны в производстве.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Автоматическая система пожаротушения конструкции М. Г. Шелемина состояла из датчиков и огнетушителей, установленных в моторно-трансмиссионном отделении, и была рассчитана на трехразовое включение в случае загорания. Летом 1948 года Кировский завод изготовил четыре ИС-7, которые после проведения заводских испытаний передали на государственные. Танк произвел сильное впечатление на членов приемной комиссии: при массе 68 т машина без труда развивала скорость 60 км/ч, обладала отличной проходимостью. Его броневая защита в то время была практически неуязвима. Достаточно сказать, что танк ИС-7 выдерживал обстрел не только 128-мм немецкой пушки, но и собственного 130-мм орудия. Тем не менее испытания не обошлись без ЧП.

Так, во время одного из обстрелов на полигоне снаряд, скользнув по гнутому борту, ударил в блок подвески, и тот, видимо, слабо приваренный, отскочил от днища вместе с катком. Во время пробега другой машины двигатель, выработавший уже гарантийный срок на испытаниях, загорелся.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Система пожаротушения дала две вспышки для локализации пожара, но погасить возгорание не смогла. Экипаж покинул машину, и она полностью сгорела. Но, несмотря на ряд критических замечаний, в 1949 году военные выдали Кировскому заводу заказ на изготовление партии из 50 танков. Заказ этот по неясным причинам не был выполнен. Главное бронетанковое управление обвиняло завод, который, по его мнению, всячески задерживал изготовление оснастки и приспособлений, необходимых для серийного производства. Заводчане ссылались на военных, которые "зарубили" машину, требуя снизить массу до 50 т. Достоверно известно только одно, ни одна из 50 заказанных машин не покинула цехов завода.

Тактико-технические характеристики тяжелого танка ИС-7
Боевая масса, т

68

Экипаж, чел

5

Габаритные размеры, мм:

длина с пушкой вперед

11170

ширина

3440

высота

2600

клиренс

410

Броня, мм

лоб корпуса

150

борт корпуса

150-100

корма

100-60

башня

210-94

крыша

30

днище

20

Вооружение:

  130-мм нарезная пушка С-70; два 14,5-мм пулемета КПВ; шесть 7,62-мм пулеметов

Боекомплект:



30 выстрелов, 400 патронов калибра 14,5-мм, 2500 патронов калибра 7,62-мм

Двигатель

М-50Т, дизельный, 12-цилиндровый, четырехтактный, V-образный, жидкостного охлаждения, мощность 1050 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с. при 1850 об/мин

Удельное давление на грунт, кг/см.кв

0,97

Скорость по шоссе, км/ч

59,6

Запас хода по шоссе, км

190

Для нового танка на Кировском заводе разработали механизм заряжания по типу морских установок, имевший электропривод и малые габариты, что совместно с результатами испытаний башни обстрелом и замечаний комиссии ГАБТУ позволило создать более рациональную по снарядостойкости башню. Экипаж состоял из пяти человек, причем четверо размещались в башне. Командир находился справа от орудия, наводчик - слева и два заряжающих сзади. Заряжающие управляли пулеметами, расположенными в корме башни, на надгусеничных полках и крупнокалиберным на зенитной установке.

В качестве силовой установки на новом варианте ИС-7 использовался серийный морской 12-цилиндровый дизель М-50Т мощностью 1050 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с. при 1850 об/мин. Он не имел себе равных в мире по совокупности основных боевых показателей. При боевой массе, как у немецкого "Королевского тигра", ИС-7 значительно превосходил этот один из сильнейших и самый тяжелый серийный танк Второй мировой войны, созданный на два года раньше, как по броневой защите, так и по вооружению. Остается только сожалеть, что производство этой уникальной боевой машины так и не было развернуто.

Источники:

  • Бронеколлекция, М.Барятинский, М.Коломиец, А.Кощавцев. Советские тяжелые послевоенные танки;
  • М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945-1965 гг;
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Christoper Chant "World Encyclopedia of the Tank";
  • "Зарубежное военное обозрение".
< Назад   Вперед >

Тяжелый танк ИС-7 («Объект 260»)

Характеристики тяжелого танка ИС-7

Страна:СССР
Тип:Тяжелый танк
Дата выпуска:1948 г.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
Длинна:По корпусу: 7,38 м, с пушкой: 10 м
Ширина:3,4 м
Высота:2,48 м
Броня, лоб:150 мм
Броня, борт:150 мм
Броня, башня:150-210 мм
Экипаж:5 человек
Двигатель:дизель М-50Т, 1050 л.с.
Дальность хода:300 км
Максимальная скорость:60 км/ч
Масса:68 тонн
Вооружение:1х 130-мм пушка С-70 (30 выстрелов), 2х 14,5-мм пулемета КПВТ, 6х 7,62-мм пулеметов СГМТ

В 1944 году, СКБ Ленинградского Кировского завода в инициативном порядке создал концепцию и эскиз нового тяжелого танка прорыва, равного которому ещё не было в мире. У истоков создания машины стояли Жозеф Котин и Николай Шамшурин — конструкторы настолько выдающиеся, что их идея просто не могла не быть обреченной на успех.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)  Уже к весне 1945 года завод подготовил сразу три варианта будущего танка — «Объекты» №257-259.

Летом 1945 г. по итогам предыдущих изысканий было принято решение о проектировании усовершенствованного варианта под индексом «Объект 260». Предполагалось, что разрабатываемый танк воплотит в себе весь опыт, полученный в Великой Отечественной Войне, и одновременно станет инновационной машиной, вмещающей в себе принципиально новое оборудование и оснастку. Боевая масса «Объекта 260» равнялась 65 т, вооружение состояло из 130-мм орудия и нескольких пулеметов.

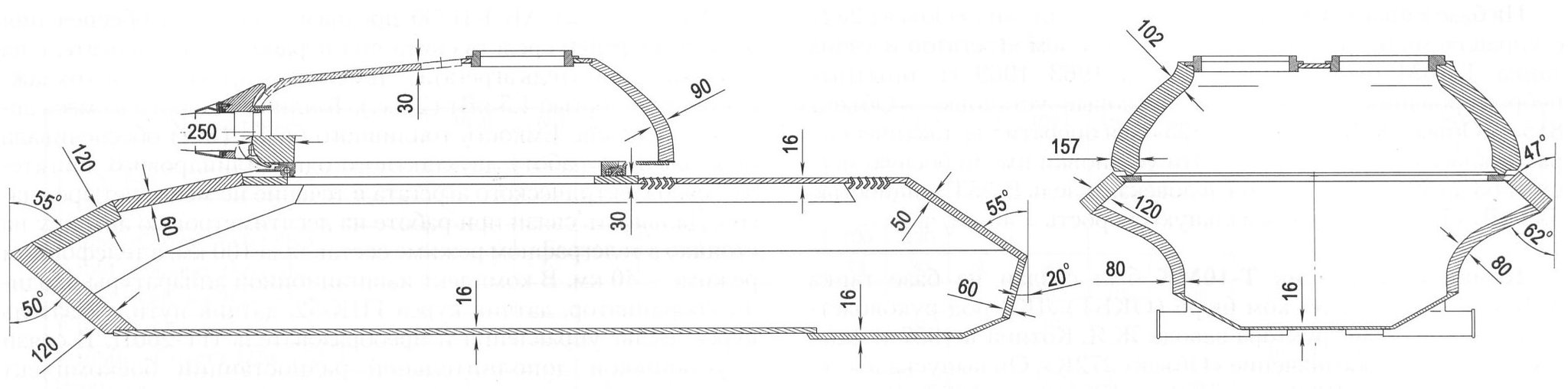

Чертеж тяжелого танка ИС-7

Сначала танк предполагалось оснастить электрической трансмиссией по образцу ИС-6 и спаркой двух 600-сильных дизелей В-16. Однако и электротрансмиссия и спарка были весьма неудачным решением — ненадежным и неэффективным, что затормозило проект и к концу 1945 г. удалось соорудить лишь макет танка в натуральную величину. Одновременно шла коренная переработка «Объекта 260», направленная на повышение характеристик защиты, усиление пулеметного вооружения и оптимизацию моторно-трансмиссионных агрегатов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Ко второй половине 1946 г. ЛКЗ собрал два опытных образца: за неимением 1200-сильного дизеля, в качестве временного решения танки оборудовались срочно изготовленными на базе авиационных АЧ-300 двигателями ТД-30 (позднее их заменят на более слабые 1050-сильные, но все же дизельные). Испытания оба танка прошли успешно, также успешно закончились и тестирования брони на стойкость. После внесения окончательных доработок в конструкцию, по результатам испытаний, «Объект 260» наконец получил и «личное имя»: Тяжелый танк прорыва ИС-7. К лету 1948 года были изготовлены 4 предсерийные экземпляра этой машины.

Конструкция тяжелого танка прорыва ИС-7 (Объект 260)

Компоновка танка — классическая, моторное отделение размещено в корме. Экипаж включает механика-водителя, командира танка, наводчика-оператора и двух заряжающих.

Корпус ИС-7 был похож на корпус танка ИС-3, но выгодно отличался большим углом склонения бронеплит, меньшей площадью крыши отделения управления и возросшим уровнем защиты.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Толщина лобовой брони по нормали равнялась 150 мм, а с учетом наклона и подворота (65 градусов в сумме) — до 370 мм. Форма лобовой детали типа «щучий нос» обеспечивала отличный баллистический профиль, нижние броневые листы бортов выполнялись гнутыми, что увеличивало защиту от мин: энергия взрыва получала дополнительный выход из подднищевого пространства.

Тяжелый танк ИС-7 («Объект 260»)

Башня «Объекта 260» — цельнолитая, по сравнению с ИС-3 более сплюснутая и вытянутая. 210-мм лобовая броня имела угол наклона около 45 градусов и угол поворота 30-55 градусов, что в сумме дает цифру в 350-мм (!), а по краям — свыше-500 мм (!!). Башня ИС-7 не пробивалась в упор даже собственной 130-мм пушкой.

Пушка ИС-7 была нарезной, с цилиндрическим перфорированным дульным тормозом, той же баллистикой, что и у С-26 (кстати, по баллистике аналогичной морской пушке Б-13), и той же длиной ствола. На дальности в 1 км 130-мм бронебойный снаряд БР-482 пробивал 195-200 мм брони по нормали, а тупоголовый снаряд с баллистическим наконечником БР-482Б — 230-250 мм, при дистанции прямого выстрела в 1100 м.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») По дульной энергии С-70 превосходила ВСЕ орудия аналогичного калибра в мире, на тот момент.

Танк был оснащен системой управления огнем с прицельным комплексом ТП-47П, независимым от пушки, обеспечивающим её автоматический вывод на линию визирования и произведение выстрела. Впервые в отечественном танкостроении боепитание орудия производилось при помощи механизма заряжания с электрическим приводом, благодаря чему скорострельность пушки ИС-7 достигала 6-8 выстрелов в минуту.

Обширное пулеметное «хозяйство» ИС-7 располагалось так: 1х КПВТ и 2х РП-46 устанавливались с орудием в бронемаске, 2хРП-46 жестко фиксировались на надгусеничных полках, 2хРП-46 стояли на корме башни. 1х КПВТ, зенитный, монтировался на крыше башни. Дистанционным управлением обладали все пулеметы, включая зенитный.

Ходовая часть «Объекта 260» была совершенно новой конструкции, её опорные катки (сдвоенные, большого диаметра, с металлическими ободами) выполнялись со внутренней амортизацией. Также на ИС-7 устанавливались короткие пучковые торсионы и гидроамортизаторы на крайних узлах подвески, увеличивавшие плавность движения.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)  Литые траки имели резинометаллические шарниры, придававшие гусеничной цепи больший ресурс хода.

ИС-7 был оснащен автоматической противопожарной системой и радиостанцией 10-РК-26.

ИС-7 вид сзади

Производство и служба танка ИС-7

В 1949 г. была заказана установочная партия тяжелых танков ИС-7 в количестве 50 единиц, одновременно развернулось проектирование боевых машин на его базе (в частности, тяжелых противотанковых САУ «Объект 261» и «Объект 263»). И вдруг… ИС-7 просто исчез отовсюду. Достоверно неизвестно, почему такой совершенный (пожалуй наиболее совершенный) танк вдруг сняли с производства, однако факт остается фактом — больше ни один ИС-7 с конвейера не сошел. Возможно плохую службу сослужил «коллега» ИС-4, проходивший службу и отмеченный как не очень надежная машина, а возможно новый ИС показался руководству страны слишком тяжелым… В любом случае, предпочтение отдали танку Т-10 (ИС-8), однако эта машина по совокупному комплексу характеристик явно уступала ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Впрочем, это было понятно с самого начала., ведь без преувеличения, ИС-7 или «Объект 260» на момент создания поражал своими возможностями. Ни те зарубежные машины, что производились в то время серийно, ни те, что ещё только находились на стадии опытных образцов, не могли сравнится по совокупным характеристикам с советским тяжелым танком.

Тяжелый танк ИС-7 в экспозиции танкового музея в Кубинке

Более того — сопоставимых показателей защиты и подвижности на Западе смогли добиться лишь в конце 70-х, с запуском в серию основного боевого танка «Леопард-2», причем артсистемы позволяющие гарантировано поразить ИС-7 также «запоздали» к его появлению лет на 30, в то время как его пушка С-70 до сих по считается мощнейшим танковым орудием.


Источник: компиляция по информации из открытых источников сети интернет

Супертанки Сталина ИС-7 и др. Сверхтяжелые танки СССР / Библиотека / Главная / Арсенал-Инфо.рф

ИС-7 — НЕСОСТОЯВШЕЕСЯ ПРЕВОСХОДСТВО

Постановлением Государственного Комитета Обороны от 26 июня 1944 года в Ленинграде создавался филиал опытного завода № 100 (последний находился в Челябинске).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») В задачу филиала входила помощь в организации выпуска самоходок ИСУ-152 на Ленинградском Кировском заводе. Напомним, что предприятие было эвакуировано в 1941 году, и с тех пор выпуск танков на нем не велся. Но после снятия блокады Ленинграда ГКО решил восстановить выпуск бронетехники на этом заводе, «загрузив» его самоходными установками ИСУ-152 — наладить их производство было легче, чем танков. Для этого из Челябинска в Ленинград была направлена группа инженеров, техников и рабочих. Кроме того, правительство выделило средства, необходимые для восстановления цехов завода, пострадавших от обстрелов и бомбежек, а также дополнительные станки и оборудование.

Естественно, что первое время ни о каких новых разработках в Ленинграде не могло идти речи — все силы уходили на организацию производства и серийный выпуск ИСУ-152, который в небольших количествах начался весной 1945 года. Однако вскоре ситуация изменилась, и в Ленинграде начались работы над новым тяжелым танком, который мог стать одной из наиболее мощных боевых машин того времени.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Но обо всем по порядку.

В начале 1945 года ГБТУ Красной Армии разработало тактико-технические требования для проектирования нового тяжелого танка мощного бронирования. В феврале того же года приказом наркома танковой промышленности разработка такой боевой машины поручалась конструкторскому бюро Челябинского Кировского завода под руководством Н.Л. Духова и КБ опытного завода № 100 Ж.Я. Котина. Предполагалось создать машину с бронированием, обеспечивающим защиту от снарядов танковой и противотанковой артиллерии противника калибром 88-128-мм с начальной скоростью 1200 м/с. В качестве вооружения предусматривалось использование 122-мм пушки большой мощности или 152-мм орудия. Новый танк должен был иметь дизель в 1000–1200 л.с., обеспечивающий скорость до 60 км/ч, механическую планетарную или электромеханическую трансмиссию.

Челябинский Кировский завода, загруженный работами по обеспечению серийного выпуска танков ИС-2 и самоходок, а также доведению и испытанию своего нового танка «объект 701», сильно затянул с проектированием.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Его вариант машины мощного бронирования был готов лишь осенью 1946 года. Этот танк, получивший обозначение «объект 705», представлял собой 100-тонную машину с экипажем из пяти человек, вооруженную 130 или 152-мм орудием и пятью пулеметами (три 14,5-мм и четыре 7,62-мм). В качестве силовой установки планировалось использовать дизель мощностью 1800–2000 л.с., проектированием которого занимался двигательный отдел ЧКЗ под руководством И.Я. Трашутина. Однако из-за работ по подготовке к серийному выпуску танка ИС-4 и его последующей доработке, завершение проектирования «объекта 705» передвинулось сначала на осень 1947 года, затем — на 1948-й. А в октябре 1949 года все работы по «объекту 705» прекратили.

Что касается коллектива конструкторского бюро опытного завода № 100, то к маю 1945 года был готов предварительный вариант нового тяжелого танка «объект 257», также получившего обозначение ИС-7. Он был одобрен руководством наркомата танковой промышленности, и к сентябрю было подготовлено четыре эскизных проекта ИС-7 («объект 258», «объект 259», «объект 260» и «объект 261»), причем каждый в двух вариантах.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Между собой они отличались массой (самый легкий 59,7 тонны, самый тяжелый -65,2), артиллерийским вооружением (122-мм пушка БЛ-13-1 или 130-мм С-26), экипажем (четыре или пять человек в зависимости от орудия), силовой установкой (дизель КЧ-30 в 1200 л.с. или спарка дизелей В-16 по 600 л.с. каждый) и трансмиссией (механическая или электромеханическая). По бронированию все машины имели одинаковые параметры (лоб корпуса 150 мм, борт 100 мм, корма 70 мм, лоб литой башни 240–350 мм, борт башни 185–240 мм).

Деревянная модель танка ИС-7, 1946 год. Хорошо видна башенка со спаркой пулеметов на кормовом листе орудийной башни танка (РГАЭ).

В ходовой части предполагалось использование индивидуальной двухвальной торсионной подвески по схеме «торсион в трубе», гидроамортизаторов двухстороннего действия, опорных катков большого диаметра с внутренней амортизацией и гусеницы с резинометаллическим шарниром.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Максимальная расчетная скорость должна была составлять 60 км/ч.

Для более эффективного ведения огня все машины предполагалось оснастить оптическим дальномером и приборами ночного видения для командира танка и механика-водителя.

В целом предполагалось, что новая боевая машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны, а также все новые достижения в науке и оборонной промышленности.

В октябре 1945 года проекты представили на рассмотрение технического совета наркомата танковой промышленности, а также Главного бронетанкового управления командования Бронетанковых и механизированных войск. Также в обсуждении вариантов нового тяжелого танка участвовали представители наркоматов вооружения и авиационной промышленности (последний разрабатывал двигатель для нового тяжелого танка).

В целом представленные конструкторами опытного завода № 100 разработки получили одобрение. Но для изготовления опытных образцов требовалось получить «добро» в правительстве СССР.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Поэтому по результатам рассмотрения проектов нового тяжелого танка была составлена пояснительная записка на имя Л. Берия[5], в которой говорилось:

«Конструкторское бюро тов. Котина разработало новый тяжелый танк, значительно превосходящий все существующие отечественные и зарубежные образцы. При весе в 65 тонн он вооружен 130-мм пушкой конструкции ЦАКБ НКВ, бронебойный снаряд которой при массе 34 кг имеет начальную скорость 900 м/с. Эта пушка по дульной энергии (1380 тонно-метров) в 1,9 раза превосходит 122-мм танковую пушку Д-25Т, и обеспечивает пробитие брони толщиной в 230 мм на дистанции 1000 м.

Для облегчения заряжания орудия предусмотрен специальный механизм, что обеспечивает скорострельность до 6–8 выстрелов в минуту…

Общий вид деревянной модели танка ИС-7, 1946 год. Хорошо видно, что в качестве зенитного пулемета первоначально планировалось установить 12,7-мм ДШК (РГАЭ).

Для повышения эффективности огня предполагается установить угломер, а также приборы ночного видения.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Лобовая броня танка не пробивается 128-мм бронебойными снарядами с любой дистанции при курсовых углах в 30 градусов, а также выдерживает попадание кумулятивных гранат типа «Фаустпатрон» калибра 150 мм…

В качестве силовой установки используется агрегат из двух дизельных двигателей В-16 общей мощностью 1200 л.с., который в ближайшем будущем будет заменен дизелем такой же мощности. Это позволит танку иметь максимальную скорость не менее 60 км/ч».

В конце документа предлагалось поручить Кировскому заводу в Ленинграде изготовить в 1946 году два образца нового тяжелого танка и провести их испытания. Кроме того, видимо по инициативе В. Малышева в этой же записке предлагалось перевести из Челябинска в Ленинград главного конструктора опытного завода № 100 Ж. Котина и ряд инженеров его КБ. Однако решение по данному документу последовало только в новом, 1946 году.

Несмотря на это до конца 1945 года конструкторы опытного завода № 100 провели ряд опытных работ, необходимых для дальнейшей разработки нового тяжелого танка.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Например, совместно с ЦАКБ наркомата вооружения изучили возможности установки 122 и 130-мм артсистем с механизмом заряжания, а с НИИ-48 отработали вариант броневого корпуса и способы крепления броневых листов.

12 февраля 1946 года И. Сталин подписал постановление Совета народных комиссаров СССР № 350–142 се, согласно которому филиал опытного завода № 100 совместно с Ленинградским Кировским заводом должны были спроектировать и изготовить к 1 сентября 1946 года два опытных образца нового тяжелого танка ИС-7. Руководство работами по созданию новой боевой машины возлагалось на конструктора тяжелых танков Ж.Я. Котина.

Этим же постановлением устанавливались тактико-технические требования для нового танка: боевая масса — до 65 т, вооружение — 130-мм орудие и пять пулеметов (из них два 14,5-мм), выстрелов к пушке — 30 штук, бронирование корпуса и башни должно было обеспечивать защиту от 128-мм бронебойных снарядов с начальной скоростью 1100 м/ (при курсовых углах от +45 до -45 градусов), толщина брони корпуса 150–100 мм, башни 350–240 мм, максимальная скорость движения по шоссе — 60 км/ч, удельная мощность — 18,5 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с./т, запас хода 300 км. Также на танк предполагалось установить радио и оптический дальномеры, приборы ночного видения и новую дуплексную радиостанцию.

Деревянная модель танка ИС-7, 1946 год. На этом фото хорошо видна оригинальная форма башни машины (РГАЭ).

После появления постановления № 350–142 ее работы по новому танку ИС-7 (заводское обозначение «объект 260») значительно активизировались. Старшим инженером машины назначили П.П. Исакова, группой корпуса руководил С.В. Мицкевич, моторной — Г.А. Осмоловский, трансмиссии — Г.А. Турчанинов, вооружения — А.С. Шнейдман. Общее руководство работами осуществлял заместитель Котина А.С. Ермолаев.

Но так как в конструкции новой машины предполагалось использовать все передовые на тот момент технические решения, конструкторам Ленинградского Кировского завода и филиала завода № 100 пришлось привлекать для решения возникающих проблем представителей других предприятий.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Достаточно сказать, что только в процессе проектирования нового танка было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, а к разработкам и консультациям привлекались более 20 институтов и научных учреждений.

ИС-7 значительно отличался от других машин, разработанных кировцами в годы войны.

Корпус танка был спроектирован с большими углами наклона броневых листов.

Лобовая часть — трехгранная, по типу ИС-3, но не так сильно выступающая вперед. Броневая защита должна была обеспечить защиту от снарядов калибра до 130 мм включительно.

Основное вооружение ИС-7 сначала рассматривалось в двух вариантах — 122 или 130-мм орудия. Причем поначалу более перспективным представлялась 122-мм пушка БЛ-16, разработкой которой занималось ОКБ-172 в Молотове (ныне г. Пермь). 25-килограммовый бронебойный снаряд этого орудия имел начальную скорость 1000 м/с, что обеспечивало хорошую бронепробиваемость.

Кроме того, БЛ-13 имела подъемный механизм новой конструкции, обеспечивающий эффективную стрельбу с хода.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Кроме того, орудие имело механизм заряжания, что позволяло вести огонь со скорострельностью до 8 выстрелов в минуту. Однако в начале 1946 года все работы по БЛ-16 свернули, и конструкторы ИС-7 переориентировались на использование 130-мм пушки С-26.

Чертеж силовой установки одного из вариантов первоначального варианта ИС-7 — «объект 261». Это блок из двух дизелей В-16 по 600 л. с. и электрогенератора ГТ-261. На чертеже стоят даты — 8 и 9 сентября 1945 года (АСКМ).

Ходовая часть ИС-7 «объект 260», чертеж датирован 27–30 июля 1946 года. Хорошо видно, что в качестве упругого элемента используется торсион из одного вала (АСКМ).

Ее разработкой занималось ЦАКБ НКВ (в 1946 году, после переформирования наркоматов в министерства ЦАКБ переименовали в научно-исследовательский институт артиллерийского вооружения (НИИ АВ) министерства вооружения СССР) под руководством В.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Грабина. За основу была взята 130-мм корабельная пушка Б-13. Но в отличие от последней, С-26 получила клиновой полуавтоматический затвор и щелевой дульный тормоз. Для стрельбы использовались осколочно-фугасные и бронебойные (масса 33,4 кг, начальная скорость 900 м/с) снаряды, заряжание — раздельное гильзовое. Пушка имела систему продувки канала ствола сжатым воздухом после выстрела, а также механизм заряжания, разработанный в НИИ АВ.

Общие виды одного из вариантов танка ИС-7 «объект 260», вариант со спаркой В-16 и механической трансмиссией, одобренный для изготовления осенью 1945 года (АСКМ).

Он действовал при помощи сжатого воздуха (25 атм.), и обеспечивал скорострельность 6–8 выстрелов в минуту.

В ходе испытаний выяснилось, что механизм заряжания имеет значительные габариты, и для его установки в ИС-7 потребовалось бы увеличить размеры башни.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Чтобы избежать этого, отдел главного конструктора Ленинградского Кировского завода совместно с инженерами филиала завода № 100 спроектировали свой механизм заряжания, взяв за основу аналогичные механизмы корабельных артсистем. Именно его впоследствии и установили на «объекте 260»:

«Эта конструкция работала от электропривода, и была малогабаритна, что в соответствии с результатами полигонных испытаний башни обстрелом, и замечании комиссии ГБТУ ВС позволило создать рациональную по конструкции башню».

Кроме 130-мм орудия, на ИС-7 предполагалось установить 8 пулеметов: один

14,5-мм КПШ и семь 7,62-мм ШКАС. Следует сказать, что все пулеметы были разработаны в тульском ОКБ-15 под руководством Б.Г. Шпитального. Использование именно этих образцов для нового танка объяснялось тем, что ОКБ-15 имело опыт разработки пулеметных установок с дистанционным управлением для авиации — такую же планировалось использовать и на ИС-7.

По проекту установку со спаркой 7,62-мм ШКАСов предполагалось установить на корме башни в специальном броневом кожухе.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Пулеметы должны были иметь круговой обстрел, а ведение огня из них производилось без выхода экипажа из танка. Для этого требовалось спроектировать специальный так называемый «следящий механизм». Он должен был позволить вести огонь из спаренной установки дистанционно, с места командира — при помощи специального зеркального прицела, а с места наводчика — при помощи штатного прицела. Это достигалось применением специального электропривода. Углы обстрела составляли 360 градусов по горизонту и от — 7 до 45 градусов по вертикали (в зависимости от положения установки). Броневой кожух должен был обеспечить защиту всей установки от пуль винтовочного калибра и мелких осколков снарядов. Пере-заряжание пулеметов должно было производиться при помощи специального электрического приспособления.

Помимо ОКБ-15 для разработки такой дистанционно управляемой установки и изготовления деталей для нее привлекли коллектив Всесоюзного электротехнического института имени В.И. Ленина, находившегося в Москве.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Однако ни ОКБ, ни институт данную работу не выполнили. В результате, конструкторы филиала завода № 100 и Ленинградского Кировского завода спроектировали и изготовили установку своими силами. В отчете ЛКЗ за 1946 год об этом говорилось следующее:

«Отдел главного конструктора спроектировал и изготовил силами своей лаборатории синхронно-следящий электропривод пулеметной установки с использованием отдельных элементов аппаратуры и машин иностранной техники. Изготовленный образец указанной пулеметной установки был смонтирован на опытном танке, и проходит испытания. Синхронно-следящий привод обеспечивает высокую маневренность пулеметного огня.

В целях дальнейшего совершенствования пулеметного вооружения и усиления огневой мощи по наземным целям, разработана эскизная компоновка строенной пулеметной установки (14,5-мм и два 7,62-мм). Управление осуществляется с пульта командира танка».

Забегая вперед, следует сказать о том, что строенная установка на танк так и не была установлена, а впоследствии от ее использования отказались.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

При проектировании «объекта 260» конструкторы большое внимание уделяли разработке системы управления огнем. При этом предполагалось использовать в конструкции машины все самые новые наработки в этой области, для чего привлекались специализированные предприятия. В частности, для установки на ИС-7 создавался специальный автоматизированный прибор управления выстрелом, получивший условное обозначение «Штурм». Принцип его действия был следующий. Наводчик осуществлял наводку на цель стабилизированной призмы прицела независимо от пушки, после орудие автоматически подводилось к стабилизированной линии прицеливания, и при совпадении линии и оси ствола автоматически производился выстрел. Помощь конструкторам Ленинградского Кировского завода и филиала завода № 100 при разработке «Штурма» оказывали специалисты НИИ-49 министерства судостроительной промышленности — эта организация уж имела опыт проектирования стабилизированных артиллерийских установок для военно-морского флота.

Танковый прицел со стабилизированной призмой (или линией прицеливания) разрабатывался ленинградским Государственным оптическим институтом имени С.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») И. Вавилова совместно с конструкторским бюро завода № 393 министерства вооружения. За основу предполагалось взять телескопический прицел ТШ-45.

В результате был спроектирован новый образец со стабилизированной линией прицеливания, получивший обозначение ТШ-46. Он имел сменное увеличение (3,75 и 7,5х) и поле зрения (19 и 9,3 градуса), а также систему электрического обогрева защитного стекла для того чтобы избежать запотевания.

К концу 1946 года были изготовлены и три автоматизированных прибора управлением выстрела «Штурм», в которых использовались прицелы ТШ-46. Один прибор направили на испытания в Морской НИИ № 1, а два установили на танках «объект 260».

Деревянная модель танка ИС-7 в натуральную величину, 1946 год. Хорошо видна башенка со спаркой пулеметов на корме и установка пулеметов на левом борту (АСКМ).

Помимо «Штурма», на ИС-7 предполагалась установка радио и оптического дальномеров.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Первый разрабатывал НИИ-108 министерства связи, а второй — в конструкторском бюро завода № 393. В соответствии с заданием радиодальномер должен был обеспечивать определение дистанции до цели на расстоянии от 800 до 4000 м, а оптический — от 800 до 5500 метров. База последнего должны была составлять не более 1000 мм. Однако до конца 1946 года ни один из этих дальномеров так и не был изготовлен.

По результатам изучения трофейных немецких материалов по инфракрасным приборам, было принято решение установить аналогичные образцы и на «объекте 260». Впервые в отечественном танкостроении танк должен был оснащаться двумя приборами ночного видения — у механика-водителя и командира машины. Прибор механика должен был обеспечивать четкое распознавание предметов на расстоянии до 50 метров и иметь поле зрения не менее 30 градусов. Для подсветки предполагалось установить две фары диаметром 250 мм в передней части корпуса машины.

К прибору командира танка предъявлялись более высокие требования — четкое распознавание предметов на дистанции до 120 метров и поле зрения не менее 25 градусов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») А так как этот прибор предполагалось использовать не только для наблюдения, но и для прицеливания — он должен был давать возможность распознавания объектов площадью от двух квадратных метров на расстоянии до 700 метров. Для подсветки должна была применяться одна фара диаметром 350 мм, смонтированная на башне.

Разработку приборов ночного видения для танка ИС-7 поручили научно-исследовательскому институту № 801, но до конца 1946 года завершить работы так и не удалось.

Чертежи общего вида танка ИС-7 выпуска 1946 года. (АСКМ).

Не удалось этого сделать и до окончания всех работ по этой машине.

В связи с отсутствием танкового мотора мощностью 1200 л.с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно министерство транспортного машиностроения СССР поручило заводу № 800 изготовить двигатель, необходимый для этого танка.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным министерством. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 министерства авиационной промышленности приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате удалось получить двигатель требуемой мощности, который показал в процессе испытаний свою пригодность для работы в танке. Однако при этом выяснилось, что из-за плохого качества сборки ТД-30 требовал доработки.

При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств:

— мягкие резиновые топливные баки общей емкостью 800 л;

— противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при температуре 100–110 °C;

— эжекционная система охлаждения двигателя.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Большая работа была проделана при проектировании воздушного фильтра двигателя. В отчетных документах отмечалось следующее:

«Спроектирован, изготовлен и испытан инерционный масляный фильтр, дающий предварительную грубую и тонкую очистку воздуха от пыли. Фильтр установлен на «объект 260», и проходит испытания.

В целях дальнейшего совершенствования очистки засасываемого воздуха от пыли, спроектирован инерционный сухой матерчатый воздухофильтр, состоящий из двух степеней очистки. Фильтр имеет автоматическое удаление пыли из бункера посредством использования энергии выхлопных газов».

Трансмиссия танка была спроектирована в двух вариантах. Первый, имел шестиступенчатую коробку перемены передач с кареточным переключением и синхронизаторами. Механизм поворота — планетарный, двухступенчатый. Для управления использовались гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие средние скорости танка.

Второй вариант механической трансмиссии был разработан совместно с МВТУ имени Н.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Э. Баумана. Трансмиссия — планетарная, 8-ступенчатая, с механизмом поворота типа ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач. В отчете Ленинградского Кировского завода отмечалось, что этот вариант «имеет большую перспективность в дальнейшем своем развитии по силовым параметрам».

Так как ходовая часть нового тяжелого танка должна была обеспечить высокие средние и максимальные скорости, иметь малые габариты и быть надежной в работе, конструкторам пришлось решать множество возникающих при разработке проблем. В частности, был спроектирован ряд вариантов подвесок, изготовленных и подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном образце «объекта 260». На их основании были разработаны окончательные рабочие чертежи.

В ходовой части применялась индивидуальная двухвальная торсионная подвеска, выполненная по схеме «торсион в трубе», гидроамортизаторы двухстороннего действия и опорные катки большого диаметра с внутренней амортизацией, работающие при больших нагрузках, а также гусеницы с литыми траками и резинометаллическим шарниром, или как тогда их называли «сайлент-блоками».Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») По поводу разработки последней говорилось следующее:

«Вследствие новизны дела, Отделом главного конструктора ЛКЗ была проведена большая исследовательская работа по изучению зарубежных образцов. Совместно с НИИ Министерства резиновой промышленности и заводом Резинотехнических изделий (г. Ленинград) найдены необходимые рецептуры и разработана технология изготовления обрезиненных втулок».

Таким образом, при проектировании нового тяжелого танка «объект 260» конструкторам Ленинградского Кировского завода и филиала опытного завода № 100 пришлось решить множество технических задач. Причем многие из них потребовали привлечения различных специалистов из профильных предприятий.

Летом 1946 года на Ижорский завод передали чертежи для изготовления бронекорпусов и башен «объекта 260». К этому времени уже шла сборка узлов и агрегатов нового тяжелого танка на других предприятиях.

В августе 1946 года два комплекта бронекорпусов с башнями были направлены с Ижорского завода на полигон в подмосковной Кубинке для испытания обстрелом.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Их провели с 8 августа по 11 сентября, стрельба велась из 128 и 88-мм немецких противотанковых пушек, а также из отечественных орудий калибра 57, 122 и 152-мм. В результате испытаний выяснилось, что, несмотря на высокую снарядостойкость, бронекорпус имеет ряд существенных недостатков. Прежде всего, отмечалась неудовлетворительная конфигурация замана передней части башни (рикошетировавшие от носа корпуса снаряды разрушили подбашенный лист), недостаточная бронестойкость нижней части бортов корпуса, невысокая прочность сварных швов. Также отмечались недостатки в форме и конструкции башни.

Полученные результаты испытаний обстрелом были изучены конструкторами «объекта 260», в результате чего удалось доработать конструкцию бронекорпуса и башни машины. Этот опыт использовался уже при разработке новых образцов «объекта 260» в 1947 году.

В плане научно-исследовательских и опытно-конструкторских работ по бронетанковому вооружению на 1946 год, составленному в ГБТУ, работы по «объекту 260» шли первым пунктом.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») В документе от 7 октября 1946 года об этом говорилось:

«Новый тяжелый танк с усиленным бронированием (ИС-7). Разработать технический проект. Изготовить опытные образцы. Провести испытания. Разработать для танка ИС-7:

1. Электропривод для вертикального и горизонтального наведения артсистемы с применением амплидин-генератора.

2. Устройство для механизации заряжания пушки».

Параллельно с испытаниями обстрелом бронекорпуса и башни ИС-7, Ленинградский Кировский завод вел изготовление первого образца нового тяжелого танка. Машину собирали в сборочном цехе СБ-1 — здесь работало всего 85 человек, из них 71 рабочий. Первый «объект 260» был готов 8 сентября 1946 года, и после регулировки механизмов направился на заводские испытания. До конца года машина прошла около 1000 километров. Второй «объект 260» собрали 25 декабря, и к новому году он сумел лишь пройти заводскую обкатку в 45 километров.

Первый образец танка ИС-7 выпуска 1946 года во время заводских испытаний на полигоне.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Осень 1946 года. Машину осматривает В. Малышев (в шляпе), третий слева — главный конструктор Ж. Котин (фото из архива П. Липатова).

«Объект 260» имел классическую схему компоновки — отделение управления впереди, боевое в центре, моторно-трансмиссионное сзади. Экипаж танка состоял из пяти человек — механик-водитель размещался в отделении управления, в боевом, справа от пушки, находилось место командира танка, слева от нее — наводчика и в задней части башни — двух заряжающих.

Корпус танка выполнялся из катаных бронелистов, сваренных между собой. Лобовая часть была по форме аналогичной форме корпуса танка ИС-3. Верхние лобовые листы толщиной 150 мм устанавливались под углом 68 градусов к вертикали, и были повернуты на 58 градусов в горизонтальной плоскости. Нижний лобовой 150 мм лист имел угол наклона 50 градусов. Борт корпуса собирался из трех листов: верхнего 150-мм, установленного под углом 52 градуса, среднего 100 мм и нижнего толщиной 16 мм.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Оба листа имели угол наклона 63 градуса. Крыша имела толщину 30 мм, масса корпуса «объекта 260» составляла 24,4 т.

12-тонная литая башня имела максимальную толщину лба и бортов 240 мм, крыша была вварной из 30 мм бронелиста. Диаметр погона в свету составлял 2000 мм.

Вооружение «объекта 260» состояло из 130-мм пушки С-26 с щелевым дульным тормозом и механизмом заряжания, и восьми пулеметов. Для стрельбы из орудия использовался телескопический шарнирный прицел ТШ-46. Дальномеры (оптический и радио), предусмотренные проектом, установлены не были из-за их неготовности.

Механизм поворота башни и подъемный механизм пушки имели электромоторный привод, обеспечивающий плавную наводку на цель. Скорость наводки орудия по вертикали (углы обстрела от -3 до +15 градусов) составляла от 0,05 до 3,5 градусов в секунду. Конструкция привода позволяла, помимо наводчика, осуществлять поворот башни командиру. На случай выхода из строя электромоторного привода он дублировался ручным.

В состав системы управления огнем входил прибор управления выстрелом «Штурм».Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Следует сказать, что к моменту заводских испытаний «объекта 260» он еще не был окончательно отработан.

Боекомплект к пушке составлял 30 выстрелов раздельного заряжания. Шесть из них укладывались в механизм заряжания, смонтированный в корме башни. Механизм обеспечивал скорострельность шесть-восемь выстрелов в минуту.

Из восьми пулеметов семь были ШКАС калибра 7,62-мм. Один из них был спарен с пушкой, четыре монтировались в специальных коробах (два на качающейся части пушки для стрельбы по ходу вперед и два на надгусеничных полках для стрельбы назад) и два в специальной дистанционно управляемой установке на корме башни. К моменту испытаний «объекта 260» эта установка также не была окончательно отработана.

Возимый боекомплект к 7,62-мм пулеметам составлял 2000 патронов.

На крыше башни устанавливался 14,5-мм пулемет конструкции Шпитального (боекомплект — 500 патронов) для стрельбы по зенитным целям. Огонь из него вел один из заряжающих.

Силовая установка «объекта 260» состояла из дизельного двигателя ТД-30 мощностью 1200 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с. Емкость баков составляла 1200 л. Всего в топливную систему входило 14 баков, причем часть из них, так называемые мягкие, выполненные их специальной прорезиненной ткани, имевшей высокую стойкость к дизельному топливу. Такое решение, по мнению конструкторов, позволяло разместить баки в трудно доступных местах: при использовании металлических баков пришлось бы делать их очень сложной формы, что было сложно и дорого, а мягкий бак сложной формы изготавливался значительно проще. Возимый запас топлива обеспечивал «объекту 260» запас хода в 300 км.

Трансмиссия танка — механическая, одноступенчатая с многодисковым главным фрикционом сухого трения, трехвальной шестиступенчатой коробкой перемены передач с каретками переключения и синхронизаторами, двумя двухступенчатыми планетарными механизмами поворота и двумя планетарными бортовыми редукторами. Тормоза — ленточные, сухого трения. В трансмиссии применялась система гидросервоуправления, в результате чего усилия на рычагах не превышали 8 кгс.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

В ходовой части применялась двухвальная трубчато-стержневая торсионная подвеска с гидроамортизаторами, двойные опорные катки с внутренней амортизацией и гусеница с резинометаллическим шарниром. Удельное давление «объекта 260» на грунт составляло 0,98 кг/см2.

Для внешней связи на танке стояла серийная радиостанция 10РК, так как специальную дуплексную разработать не успели. Внутренняя связь осуществлялась переговорным устройством ТПУ-4-Бис.

Заводские испытания «объектов 260» показали, что машины имеют весьма высокие боевые и технические характеристики. Например, при массе в 66 тонн танк легко развивал скорость до 60 км/ч, а средняя скорость по разбитой булыжной дороге составила 32 км/ч. С новой машиной приезжало знакомиться руководство СССР и Вооруженных Сил — осенью 1946-го — весной 1947 годов «объект 260» осмотрели министр транспортного машиностроения В.А. Малышева, а также Маршалы бронетанковых войск П.А. Ротмистров и П.С. Рыбалко. Однако, несмотря на высокие боевые и технические характеристики, стало ясно, что танки требуют доработки ряда узлов и агрегатов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Следует сказать, что по распоряжению главного конструктора Ж.Я. Котина работы над дальнейшем совершенствованием «объекта 260» начались еще во второй половине 1946 года, когда только велась постройка опытных образцов. Для более эффективного использования инженерно-конструкторского потенциала, с 1 января 1947 года отделы главного конструктора Ленинградского Кировского завода и филиала опытного завода № 100 объединялись в один — при филиале опытного завода. Здесь же создавалась специальная лаборатория для отработки системы управления огнем и трансмиссии танка. Старшим инженером машины при проектировании усовершенствованного образца ИС-7 Ж. Котин назначил талантливого конструктора Николая Федоровича Шашмурина, общее руководство работами по-прежнему осуществлял заместитель А. С. Ермолаев.

Между тем, испытания «объекта 260» продолжались, причем не без происшествий. Так, 18 апреля 1947 года первый образец машины, прошедший к этому времени 1092 километра, во время пробега упал с моста.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Вытащить танк удалось лишь 6 мая. На этом «злоключения» машины не закончилось — 12 ноября 1947 года, проезжая через железнодорожный переезд экипаж не заметил поезда. В результате паровоз зацепил ствол 130-мм пушки, закрепленной «по-походному», сорвав стопор башни, которую развернуло почти на 90 градусов в сторону. Происшествие обошлось без жертв, но танк потребовал ремонта.

Испытания опытных образцов «объекта 260» завершились к 1 августа 1947 года. Обе машины оставили на заводе, и впоследствии их использовали в качестве опытной базы для отработки узлов для нового тяжелого танка.

Общие виды танка ИС-7 выпуска 1947 года (АСКМ).

После ряда консультаций и изучения материалов по испытаниям «объекта 260» было проведено совместное заседание представителей министерства транспортного машиностроения, конструкторов Ленинградского Кировского завода и филиала опытного завода № 100 и Министерства Вооруженных Сил.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») В ходе обсуждения были уточнены тактико-технические требования для проектирования нового, усовершенствованного образца тяжелого танка. На основе этих материалов 9 апреля 1947 года было подписано постановление Совета Министров СССР № 935–288.

Согласно этому документу, Ленинградскому Кировскому заводу предписывалось изготовить во втором и третьем кварталах 1947 года три опытных образца нового тяжелого танка ИС-7 усовершенствованной конструкции, а в четвертом квартале — выпустить партию из десяти таких машин. Также в постановлении были перечислены изменения, которые требовалось внести в конструкцию этих машин.

Следует сказать, что к моменту подписания постановления Совмина СССР, отдел главного конструктора филиала завода № 100 проделал большую работу по проектированию усовершенствованного образца ИС-7. Так, был изготовлен деревянный макет танка в натуральную величину, переработана схема броневого корпуса и башни по результатам обстрела опытных образцов в 1946 году, улучшена конструкция подвески, велась отработка новой планетарной конструкции и ходовой части, изменено вооружение.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Что касается последнего, то теперь на «объект 260» планировалось установить 130-мм пушку С-70, которая была спроектирована на базе С-26 в НИИ АВ. В ее конструкции предусматривалось использование механизма заряжания, система продувки ствола после выстрела, усовершенствованный механизм вертикальной наводки, а небольшая сила сопротивления откату обеспечивала устойчивость танка.

Пушка имела длину ствола в 57,2 калибра (7440 мм), однокамерный сетчатый дульный тормоз, клиновой полуавтоматический затвор, электромеханический спусковой механизм (дублировался ручным) масса качающейся части пушки с бронировкой составляла 4756 кг. Огонь из нее велся выстрелами раздельного заряжания с бронебойными (масса 33,4 км, начальная скорость 900 м/с) или осколочно-фугасными снарядами. Дальность прямого выстрела по цели высотой 2 м составляла 1100 м.

Первый образец танка ИС-7 выпуска 1947 года (машина № 1), общий вид.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Осень 1947 года. В маске над орудием виден ствол спаренного 14,5-мм пулемета КПВ, а на борту корпуса — крепление для 7,62-мм пулемета РП-46 (АСКМ).

Опытные образцы С-60 изготовили в 1947 году, и один из них прошел испытания возкой на опытном «объекте 260» выпуска 1946 года.

Кроме орудия, на новом танке предполагалось заменить и пулеметы: их количество осталось прежним (восемь), но теперь два из них были 14,5-мм, причем конструкции Владимирова (КПВ-44), а остальные — 7,62-мм РП-46 (ротный пулемет образца 1946 года с ленточным питанием, созданный конструкторами А.И. Шилиным, П.П. Поляковым и А.А. Дубининым на базе ручного пулемета ДП. — Прим. автора).

Замена пулеметов конструкции Шпиталного была, прежде всего, связана с тем, что в них использовались специальные боеприпасы — например, для ШКАСов металлические гильзы. При использовании такого вооружения в танковых частях пришлось бы дополнительно налаживать и систему снабжения ШКАСов боеприпасами.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Из восьми пулеметов три (КПВ и два РП-46) должны были устанавливаться спаренными с пушкой, три (два РП-46 м КПВ) — в строенной дистанционно управляемой установке на корме башни и два РП-46 — в бортах корпуса для стрельбы назад по ходу танка.

В конце мая 1947 года прошло совместное совещание представителей министерства транспортного машиностроения, Вооруженных Сил, артиллерийского и бронетанкового управлений, а также заводов, ведущих изготовление «объекта 260» и агрегатов к нему, посвященное вооружению новой машины. В ходе обсуждения было принято решение об окончательном утверждении вооружения танка, а также об изготовлении для установки на «объект 260» командирского перископического прибора ТКП-2 и прибора и танкового стабилизированного командирского прибора ТКБ-8 с переменным увеличением (4 и 8х). Работы по этим приборам вел завод № 393 министерства вооружения.

Одновременно велись работы по совершенствованию броневой защиты усовершенствованных образцов ИС-7.

Так, была усилена прочность корпуса за счет применения цельного гнутого бортового листа.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») В результате был ликвидирован сварной шов между верхним и средним бортовыми листами. Вообще, обеспечение изготовления такого гнутого листа из брони толщиной 150 мм являлось значительным достижением советской промышленности того времени. Также было усилено крепление нижнего лобового листа. Работы по доработке корпуса выполнила группа конструкторов под руководством B.C. Торотько.

Первый образец танка ИС- 7 выпуска 1947 года (машина № 1), вид сзади. Осень 1947 года. Задний кормовой лист установлен на петлях для удобства доступа к агрегатам трансмиссии, сверху на крыше моторно-трансмиссионного отделения виден стопор крепления ствола орудия при движении «по-походному» (АСКМ).

Кроме корпуса была переработана башня ИС-7. Как и прежняя, она выполнялась литой, но имела измененную форму. Благодаря тому, что к этому времени был разработан новый, более компактный, механизм заряжания пушки, удалось уменьшить высоту башни на 200 мм и снизить ее массу на тонну (по сравнению с «объектом 260» выпуска 1946 года).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Также конструкторам К.Н. Ильину и Т.Н. Рыбину, которые занимались проектированием башни, удалось увеличить с 2000 до 2300 мм диаметр погона, что значительно улучшило условия работы экипажа.

Первые два образца новой башни были отлиты Ижорским заводом еще в декабре 1946 года, но оказались неудачными. Тем не менее, эти образцы в августе 1947 года вместе с бронекорпусом «объекта 260» новой конструкции испытали обстрелом. Это позволило проверить правильность выводов конструкторов и внести в конструкцию бронедеталей необходимые изменения.

Первоначально на новых образцах ИС-7 предполагалось использовать дизельные двигатели ТД-30 мощностью 1200 л.с. Напомним, что такие образцы, изготовленные заводом № 500 министерства авиапромышленности, устанавливались на танках «объект 260» выпуска 1946 года. Правда, к весне 1947 года четыре таких двигателя из пяти, изготовленных заводом № 500 для Ленинградского Кировского завода, вышли из строя.

Постановлением Совмина от 8 апреля 1947 года заводу № 500 предписывалось увеличить мощность дизеля (он получил обозначение ТД-30Б) до 1500–2000 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с. Однако к 12 июля 1947 года завод № 500 к работам по доработке двигателя так и не приступил.

Еще весной, в связи с угрозой срыва графика изготовления опытных образцов нового тяжелого танка, главный конструктор Ж.Я. Котин обратился в министерство транспортного машиностроения с просьбой помочь привлечь к работам по танковым двигателям особое конструкторское бюро ленинградского моторного завода № 800 «Звезда» (последний, как и ЛКЗ, входил в состав минтрансмаша). Здесь велись работы по созданию дизельных двигателей для торпедных катеров. В результате, ОКБ-800 совместно с конструкторами Кировского завода в короткие сроки предложили для использования в «объекте 260» дизель М-50Т с турбонаддувом мощностью 1050 л.с. этот двигатель предназначался для торпедных катеров, и представлял собой задросселированный вариант авиамотора АЧ-30 мощностью 1800 л.с.

Первый образец танка ИС-7 выпуска 1947 года (машина № 1), вид спереди сверху.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Осень 1947 года. Хорошо видно крепление буксирных тросов, люк механика-водителя со смотровыми приборами, а также приборы на крыше башни. Обратите внимание на «дырчатый» дульный тормоз 130-мм орудия С-70 (АСКМ).

ОКБ-800 совместно с отделом главного конструктора филиала опытного завода № 100 подготовили совместный проект установки М-50Т в «объект 260». При этом предполагалось разработать новую схему компоновки моторно-трансмиссионного отделения танка, применив в новом двигателе инжекционную систему охлаждения.

Данное предложение получило одобрение в министерстве транспортного машиностроения и Совете Министров СССР. Заводу «Звезда» поручалось изготовить 12 дизелей М-50Т, а также рассмотреть вариант увеличения его мощности до 1100 л.с.

В связи с установкой нового двигателя в «объект 260», филиал опытного завода № 100 в спешном порядке был вынужден провести дополнительные испытания М-50Т с инжекционной системой охлаждения, а также переделать выхлопную систему и проверить возможность запуска дизеля от воздушных баллонов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Работы закончились успешно и в сжатые сроки, и до конца 1947 года завод № 800 изготовил и передал для установки в танки пять дизелей М-50Т.

Однако с подготовкой выпуска нового тяжелого танка все шло не совсем гладко. Так, 27 апреля 1947 года председатель государственной плановой комиссии при Совете министров СССР направил на имя заместителя председателя Совмина СССР Л. Берии следующее письмо:

«По Постановлению Правительства от 12.2.46 г. № 350–142 сс Министерство транспортного машиностроения обязано изготовить еще к 1.9.46 г. два опытных образца тяжелого танка конструкции т. Котина (ИС-7) из них один с электрической, другой с механической трансмиссией.

Однако при подготовке проекта Постановления по плану производства танков на 1947 г. в том числе и опытной партии танков ИС-7 в количестве 10 штук, который был утвержден Советом Министров СССР 9.4.47 г., заявки на необходимую комплектацию изделия для ИС-7 Министерство транспортного машиностроения не предъявило…

По пушке С-70 дополнительный заказ на 7 шт.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») может быть Министерством Вооружения принят в этом году при условии срочного проведения испытаний уже имеющихся трех образцов.

Исходя из изложенного, Госплан считает необходимым обязать Министерство транспортного машиностроения в обеспечении своевременного выполнения производства ИС-7».

Помимо проблем на Кировском заводе, имелись недостатки и в работе заводов-смежников, которые должны были поставить для ИС-7 приборы, двигатели и вооружение. Это и немудрено — многие из узлов и агрегатов разрабатывались у нас в стране впервые, и для их создания требовалось решить целый ряд проблем технического и технологического характера.

Механизм заряжания 130-мм пушки С-70 танка ИС-7 (на шесть выстрелов), разработанный Ленинградским Кировским заводом совместно с филиалом завода № 100. 1947 год. Сверху уложены снаряды, под ними — заряды (РГАЭ).

Так, 7 августа 1947 года на имя министра транспортного машиностроения И.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Носенко была направлена следующая записка:

«Ведомость на основные комплектующие изделия для ИС-7.

Электропривод — 4 образца изготовлены ВЭИ и находится на Ленинградском Кировском заводе.

Стабилизатор — 3 шт. изготовлены заводом № 212 Минсудпрома и находятся на Ленинградском Кировском заводе.

Синхронно-следящий привод — 3 комплекта этих приборов трофейных на Ленинградском Кировском заводе.

Танковый командирский прибор ТПК-2 и прицел ТШ-46в — на Ленинградском Кировском заводе имеется один, на изготовление трех завод № 393 Министерства Вооружения согласие дал.

Танковый комбинированный прицел ТКСП — один образец изготовлен Ленинградским институтом точной механики Министерства вооружения.

Прибор ночного видения — один трофейный прибор имеется, два образца изготавливаются НИИ-801 Министерства электропромышленности…

По дизельмоторам. Опытные дизель моторы ТД-30Б поставленные заводом № 500 Министерства авиационной промышленности при испытаниях в танках оказались ненадежными в работе.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Постановлением Совета Министров от 9.4.47 г. № 935–288 сс завод № 500 обязывался в третьем квартале с.г. отработать три образца этого дизеля для государственных испытаний.

Для доработки этих дизелей Кировским заводом было выдано задание, в котором по согласованию с заводом № 500 было внесено требование о замене наддува Бюхи центробежным нагнетателем. В проведении этих работ Министерство транспортного машиностроения окажет помощь заводу № 500 выделением семи конструкторов. Ввиду отказа министра авиационной промышленности т. Хруничева обеспечить поставку в 1947 г. дизелей ТД-30Б для ИС-7, Министерство транспортного машиностроения организовывает изготовление дизель-моторов для этого танка на заводе № 800. Первое образцы уже изготовлены и испытываются на стенде Кировского завода.

По С-70. На требования Министерства вооружения о поставке НИИ артиллерийского вооружения башни для проведения испытаний, Министерство транспортного машиностроения ответило отказом еще в 1946 г. и подтвердило этот отказ в этом году, т.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)  к. для отстрела пушки устанавливать в башню необязательно.

Для испытаний пушки ГАУ передано НИИ артиллерийского вооружения Министерства вооружений специальный стенд Бр-2 на котором в настоящее время и производится отладка первого образца С-70. Два других образца только заканчиваются изготовлением НИИ артиллерийского вооружения.

Механизм заряжания 130-мм пушки С-70 танка ИС-7 (на шесть выстрелов), разработанный Ленинградским Кировским заводом совместно с филиалом завода № 100, вид внутри башни. Внизу места для зарядов, над ними — места для снарядов. В центре хорошо виден лоток для подачи выстрелов к казеннику орудия (РГАЭ).

Таким образом, указанные три образца пушки еще не предъявлены для испытаний ГАУ Вооруженных Сил. Кроме того, ГАУ Вооруженных Сил приняло решение проводить испытание этих пушек комплектно с механизмом автоматизации заряжения.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») К изготовлению указанного механизма НИИ артиллерийского вооружения только еще приступило».

Тем не менее, сборка первого образца усовершенствованного образца танка ИС-7 завершилась к концу июля 1947 года. С 26 августа по 31 октября этот танк прошел длительные заводские испытания. Второй образец был собран 6 октября, а третий — 30 декабря 1947 года.

Как и его предшественник, «объект 260» выпуска 1946 года, ИС-7 1947 года имел классическую схему компоновки и экипаж из пяти человек. В отделении управления находилось место механика-водителя, в боевом отделении, справа от пушки размещался командир, слева — наводчик, и в задней части за ними — два заряжающих.

Корпус танка сваривался их катаных бронелистов толщиной 150, 100, 60 мм (лоб, борта, корма), установленных под большими углами наклона к вертикали. Впервые в отечественном танкостроении в конструкции танка применили цельногнутые бортовые листы, предложенные конструктором Г.Н. Москвиным, что позволило повысить снарядостойкость и увеличить внутренний объем.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Днище и крыша изготавливались из 20 мм брони. За местом механика-водителя в днище отделения управления располагался люк аварийного выхода.

ИС-7 выпуска 1947 года получил башню измененной формы (по сравнению с машинами 1946 года). Она изготавливалась литой, и имела переменную толщину лобовой части от 210 до 90 мм при углах наклона от 0 до 45 градусов. В бортовой части броня была до 150 мм, а на корме — до 90 мм. В отличие от машины 1946 года, командирской башенки на крыше не имелось, а диаметр погона увеличили до 2300 мм.

Вооружение ИС-7 состояло из 130-мм пушки С-70, имевшей систему продувки канала ствола после выстрела и однокамерный дульный тормоз. Орудие имело механизм заряжания, расположенный в кормовой части башни. Он имел электрический привод, в нем размещалось шесть снарядов и столько же зарядов, что обеспечивало скорострельность до восьми выстрелов в минуту. Весь боекомплект ИС-7 состоял из 30 выстрелов раздельного заряжания.

С пушкой была строено три пулемета — один 14,5-мм КПВ и два 7,62-мм.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Установка крупнокалиберного пулемета вместе с пушкой позволяла использовать его для борьбы с легкобронированными целями, а также для пристрелки, что позволяло экономить снаряды.

Еще два 7,62-мм пулемета монтировались в специальных кожухах на бортах корпуса, и могли вести огонь по ходу назад. На второй и последующим образцах ИС-7 добавили еще два 7,62-мм пулемета, которые крепились на бортах башни снаружи, и также могли вести огонь назад. Управляли этими пулеметами заряжающие.

На крыше башни, на специальном вертлюге, устанавливался 14,5-мм пулемет КПВ, который мог вести огонь по зенитным целям. Боекомплект к пулеметам составлял 400 14,5-мм и 2500 7,62-мм патронов.

Механизм подъема пушки и поворота башни имел электромоторный и ручной приводы. При стрельбе использовался прибор управления выстрелом «Штурм», обеспечивающий автоматическую наводку орудия и производство выстрела в соответствии со стабилизированной линией прицеливания.

На первом ИС-7 выпуска 1947 года устанавливался телескопический шарнирный прицел ТШ-46В и перископический прицел ТП-47А с переменным увеличением.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

На танках ИС-7 выпуска 1947 года устанавливался 12-цилиндровый V-образный дизельный двигатель М-50Т мощностью 1050 л.с. при 1850 об/мин с жидкостной эжекционной системой охлаждения и центробежным нагнетателем.

Эжекторы, изготовленные из фрезерованных броневых листов, использовались впервые в отечественном танкостроении. Причем пять разных моделей эжекторов проходили предварительные испытания на стендах филиала опытного завода № 100.

Запуск двигателя осуществлялся двумя электростартерами СТ-16. Кроме того, имелась резервная система запуска сжатым воздухом от одного из восьми баллонов.

Для очистки воздуха, поступающего к двигателю, применялись двухступенчатые воздухоочистители с автоматическим удалением пыли.

Запас топлива, размещенного в 11 баках, составлял 1300 л. Как и на танках 1946 года, использовались «мягкие» баки из специальной прорезиненной ткани, выдерживавшей давление до 0,5 атм. Запас хода по топливу составлял около 200 километров.

На танке ИС-7 выпуска 1947 года установили инерционный сухой матерчатый воздушный фильтр с двумя ступенями очистки и автоматическим удалением пыли из бункера с использованием энергии выхлопных газов.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Такое решение использовалось в танкостроении впервые.

Трансмиссия танка состояла из механической планетарной коробки перемены передач, спроектированной совместно с МВТУ имени Н. Баумана в конце 1946 года, механизма поворота типа ЗК («Зайчик-Кристи»), двух комбинированных бортовых редукторов и двух передач заднего хода. Также в трансмиссии использовались дисковые фрикционы сухого трения и ленточные плавающие тормоза. Следует сказать, что нестабильная работа фрикционов усложняла управление танком на высоких скоростях, и требовала от механика-водителя определенного мастерства. Управление коробкой перемены передач велось при помощи гидросервопривода.

Качающаяся часть 130-мм пушки С-70 с установленными на ней пулеметами: одним 14,5-мм КПВ и двумя 7,62-мм РП-46 (РГАЭ).

Автоматическая система пожаротушения конструкции М.Г. Шелемина состояла из датчиков и огнетушителей, установленных в моторно-трансмиссионном отделении, и была рассчитана на трехразовое включение в случае загорания.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Ходовая часть включала в себя семь опорных катков большого диаметра (730 мм) на борт и не имела поддерживающих роликов. Катки выполнялись двойными, с внутренней амортизацией. Для улучшения плавности хода были применены гидравлические амортизаторы двустороннего действия (на 1, 2, 6 и 7 катках), поршень которых располагался внутри балансира подвески. Амортизаторы разрабатывались группой инженеров под руководством Л.3. Шенкера.

В качестве упругого элемента подвески использовались пучковые торсионы, каждый из которых состоял из 18 валов диаметром 25,5 мм.

Гусеница шириной 710 мм имела литые траки коробчатого сечения с резинометаллическим шарниром. Их применение позволило увеличить износоустойчивость и уменьшить шум при движении, но в то же время, они были сложны в производстве. Масса каждой гусеницы составляла 2332 кг, она состояла из 93 траков.

Электрооборудование ИС-7 выполнялось по однопроводной схеме, напряжение бортовой сети — 24 В. В качестве источников электроэнергии использовались шесть аккумуляторных батарей и генератор ГТ-18Ф мощностью 3 кВт.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

На танках устанавливалась радиостанция 10 РТ и танковое переговорное устройство ТПУ-47 на пять абонентов.

Опытный образец танка ИС-7 № 1 до конца 1947 года прошел около 2500 километров. Помимо этого, на машине были проведены испытания механизмов наводки орудия и пулеметного вооружения.

ИС-7 № 2 с 23 ноября 1947 года поступил на министерские испытания, и до конца года прошел около 740 километров. В конструкцию этой машины внесли ряд доработок по результатам заводских испытаний первого танка. Машина № 2 испытывалась по специальной программе, утвержденной в минтрансмаше. Ее условия были довольно жесткими — на танке опробовалась работа системы вооружения, средств связи, а также определялись ее динамические качества и проходимость по местности. Танк преодолевал подъемы, спуски, а также различные искусственные препятствия, двигался по дорогам с различным покрытием.

Министерские испытания второго образца танка ИС-7 завершились 20 марта 1948 года, к этому времени машина прошла 2015 километров.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») При этом отмечалась удовлетворительная работа узлов и механизмов танка, серьезных поломок выявлено не было. Максимальная скорость по шоссе составила 60 км/ч, что для танка массой 66 тонн было весьма неплохим показателем. Расход топлива на 100 километров при движении по шоссе составил 419 литров.

Опытный образец танка ИС-7 (образец № 3) в цеху Кировского завода. Январь 1948 года. Башня развернута назад в положение «по-походному», пушка закреплена специальным стопором (АСКМ).

В своем заключении комиссия министерства транспортного машиностроения, проводившая испытания опытного образца ИС-7 № 2, отмечала, что машина министерские испытания выдержала, и по основным параметрам соответствует утвержденным для нее тактико-техническим характеристикам.

Председатель комиссии, проводившей испытания ИС-7, главный испытатель министерства транспортного машиностроения Е.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») А. Кульчицкий позже в своих воспоминаниях писал:

«Мне была оказана большая честь, я получил предложение первым придать движение этому замечательному танку. Трудно передать словами свои ощущения. При скорости более 60 км/ч эта тяжелая машина легко откликается на самые незначительные усилия, прикладываемые к рычагам и педалям. Передачи переключаются маленьким рычажком, машина абсолютно покорна водителю».

Тем не менее, наряду с положительными отзывами об ИС-7, такими как удачная компоновка, высокие боевые качества и возможность дальнейшего совершенствования танка, комиссия потребовала от Кировского завода повысить надежность работы ряда узлов и механизмов машины и устранить ряд конструктивных недостатков, выявленных в ходе испытаний.

Следует сказать, что часть замечаний была устранена еще во время пробегов второго образца, но большее их количество удалось исправить на танке ИС-7 № 3 — эту машину готовили для прохождения междуведомственных испытаний. На последних планировалось окончательно решить вопрос о принятии ИС-7 на вооружение Советской Армии: танк произвел очень благоприятное впечатление не только на работников министерства транспортного машиностроения, но и на многих высокопоставленных военных.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Кстати сказать, испытания танка ИС-7 № 2 не обошлись без ЧП. Так, 22 марта 1948 года у машины загорелся двигатель. Система пожаротушения дала две вспышки для локализации пожара, но погасить возгорание не смогла. Экипаж покинул машину, и она сгорела. Тем не менее, второй образец ИС-7 восстановили к маю, и в дальнейшем он использовался на заводе для отработки новых узлов и агрегатов.

Опытный образец танка ИС-7 (образец № 3) в цеху Кировского завода, вид сзади. Январь 1948 года. На корме закреплены дымовые шашки, хорошо виден стопор для крепления орудия «по-походному», на корме башни закреплен банник для чистки ствола орудия (АСКМ).

Третий опытный образец ИС-7, собранный 30 декабря 1947 года, прошел обкатку в январе нового года. В апреле машину отправили на Научно-испытательный артиллерийский полигон, где провели краткосрочные испытания пушки С-70 отстрелом, а также проверили надежность работы механизма заряжания, подъемного и поворотного механизмов и системы продувки ствола артсистемы воздухом после выстрела.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Также были опробованы стрельбой, установленные на ИС-7 14,5-мм пулеметы. После этого танк вернули на завод, и стали готовить для междуведомственных испытаний.

30 апреля 1948 года министр транспортного машиностроения И. Носенко направил на имя заместителя председателя Совета Министров СССР В. А. Малышева докладную записку о ходе работ по ИС-7, в которой писал:

«В соответствии с постановлением Совета Министров СССР № 935–288 сс от 9.4.47 г. Кировским заводом в Ленинграде в 1947 г. были изготовлены опытные образцы ИС-7 конструкции т. Котина. Два опытных ИС-7 были всесторонне испытаны на Кировском заводе в 1947 г. Один ИС-7 в настоящее время полностью подготовлен к междуведомственным испытаниям совместно с ГБТУ ВС, а второй танк, в связи с поздней подачей пушки С-70, заканчивается сборкой, и в мае сего года также будет предъявлен на междуведомственные испытания. Предъявленные на испытания опытные образцы танка выполнены в соответствии с тактико-техническими требованиями, утвержденными постановлением СНК СССР № 350–142 сс от 12.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») 2.46 г. Из утвержденных требований не выполнено:

1. Не установлен в танке оптический дальномер и радиодальномер. Последний не разработан, и комитет по радиолокации эту тему прекратил в соответствии с постановлением Совета Министров СССР № 2501-767 сс от 17.7.47 г. Государственный оптический институт Министерства Вооружения изготовил лишь два опытных образца оптического дальномера, которые переданы Кубинскому полигону БТ и MB ВС для предварительных испытаний. Кировский завод до настоящего времени для установки в танке дальномеров от заказчика так и не получил.

2. Общая емкость баков составляет 1000 л против 1300 л в тактико-технических требованиях. Но этот объем, как установлено заводскими и министерскими испытаниями, обеспечивает запас хода танка по шоссе в 300 км, что соответствует заданию.

Опытный образец танка ИС-7 (образец № 3) в цеху Кировского завода, вид сзади справа. Январь 1948 года.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Хорошо видны установки 7,62-мм пулеметов РП-46 на бортах корпуса и башни (АСКМ).

В предъявленный ИС-7 установлен дизель-мотор М-50Т завода № 800. Министерство транспортного машиностроения вместо предусмотренных заданием двух моторов — В-16 и М-50Т — создал один, на базе судового серийного дизеля М-50, и как показывают заводские и междуведомственные испытания ИС-7, он по своей мощности удовлетворяет заданным требованиям динамической характеристики танка. М-50 прошел уже 100-часовые государственные испытания. В настоящее время М-50Т ставится на заводские 150-часовые стендовые испытания, а после их окончания Министерство транспортного машиностроения предъявит мотор на 150-часовые междуведомственные испытания. Командование Бронетанковых и механизированных войск требует проведения междуведомственных испытаний этого мотора на 300 часов.

В ИС-7 внесены следующие улучшения по сравнению с тактико-техническими требованиями:

1. Применен погон башни диаметром 2300 мм вместо 2000 мм, что значительно улучшает условия работы экипажа.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

2. Для повышения огневой мощи танка установлены два крупнокалиберных пулемета вместо одного по тактико-техническим требованиям, при этом сохранено общее количество заданных пулеметов в танке — 8 штук.

3. Для улучшения обзорности установлено 9 призматических перископических смотровых приборов вместо 5 по тактико-техническим требованиям.

4. Для повышения динамичности качеств танка установлены гидравлические амортизаторы подвески и опорные катки с внутренней амортизацией, не предусмотренные в тактико-технических требованиях.

5. На танке установлена комбинированная радиостанция, работающая на дуплексном и симплексном режимах, что в значительной степени улучшает внешнюю связь танка.

Бронетанковых и механизированных войск, ссылаясь на отступления от утвержденных тактико-технических требований, отказывается начать междуведомственные испытания ИС-7. Поэтому Министерство транспортного машиностроения просит Вас разрешить приступить к междуведомственных испытаниям опытного ИС-7, изготовленного с выше перечисленными отступлениями от тактико-технических требований, а также провести 150-часовые междуведомственные испытания М-50Т.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Результаты междуведомственных испытаний будут доложены Совету Министров СССР к 1 июля, как это предусмотрено Постановлением Правительства № 891–284 сс от 20 марта сего года».

Опытный образец танка ИС-7 (образец № 3) в цеху Кировского завода, общий вид. Январь 1948 года. Обратите внимание на решетки, установленные для защиты фар (АСКМ).

Видимо, письмо Носенко сыграло свою роль — уже 3 мая 1948 года появился приказ № 0061/135 сс «О проведении испытаний опытного танка ИС-7», подписанный командующим бронетанковыми и механизированными войсками Вооруженных Сил и министром транспортного машиностроения СССР. В этом документе говорилось следующее:

«В соответствии с Постановлением Совета Министров СССР № 891–284 сс от 20.03.48 г. для проведения испытания опытных образцов ИС-7 Кировского завода с целью:

а) определения тактико-технических характеристик;

б) проверки надежности работы;

в) дачи заключения о принятии на вооружение Бронетанковых и механизированных войск и на серийное производство приказываем:

Назначить комиссию в составе:

Председатель генерал-лейтенант танковых войск Вершинин Б.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Г…».

Далее в документе перечислялись члены комиссии — всего 22 человека. Они представляли все «задействованные» организации: командование бронетанковыми и механизированными войсками, ГБТУ, Главное артиллерийское управление, минтрансмаш, министерство резиной промышленности, и естественно Ленинградский Кировский завод.

Но, несмотря на то, что к этому времени опытный образец танка ИС-7 № 3 был готов к испытаниям, их начало откладывалось.

Дело в том, что к этому времени результаты испытаний двух первых ИС-7 выпуска 1947 года (№ 1 и 2) показали необходимость внесения в конструкцию танка значительного числа конструктивных изменений. Поэтому представители министерства Вооруженных Сил потребовали, чтобы ИС-7 соответствовал утвержденным тактико-техническим требованиям по всем пунктам. Кроме того представители междуведомственной комиссии, созданной для испытания танка, приняли решение направить машину на дополнительные испытания вооружения. В соответствии с этим, 16 июня 1948 года министр транспортного машиностроения И.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Носенко, начальник Главного артиллерийского управления Советской Армии Н. Яковлев и командующий бронетанковыми и механизированными войсками А. Богданов приняли решение о порядке проведения государственных и артиллерийских испытаний ИС-7. В подписанном ими документе говорилось следующее:

Опытный образец танка ИС-7 (образец № 2) перед началом испытаний. Осень-зима 1947 года. На корме корпуса закреплены дымовые шашки. Обратите внимание, что установка 7,62-мм пулемета РП-46 на борту башни отсутствует (АСКМ).

«1. В связи с тем, что программой ГАУ ВС испытаний вооружения ИС-7 предусмотрена всесторонняя проверка С-70 на живучесть и прочность, определение скорострельности пушки, углов вылета снарядов, загазованности боевого отделения и работоспособность механизма заряжения, считать необходимым отправить на ГНИАП ГАУ ВС танк ИС-7 № 3, так как ИС-7 № 1, предназначенный по межведомственному соглашению для проведения испытаний артсистемы, Кировским заводом не подготовлен к проведению этих испытаний в полном объеме (невозможно ведение стрельбы на кучность, меткость, скорострельность, проверку механизма заряжения).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Танк № 3 подать на полигон 18.6.48 г.

2. Председателю комиссии по испытанию опытных образцов ИС-7 генерал-лейтенанту танковых войск Вершинину Б. Г. в 2-дневный срок представить на утверждение изменения к программе ходовых испытаний, учитывающие проведение полных артиллерийских испытаний С-70 и отстрел вооружения танка № 3.

3. Учитывая неподготовленность танков к ходовым испытаниям, выйти в Правительство с ходатайством о продлении испытаний ИС-7 на 2 месяца».

В соответствии с этим документом, 18 июня 1948 года ИС-7 № 3 отправили на научно-испытательный артиллерийский полигон, где с 22 июня по 23 июля прошли испытания вооружения танка. За это время всего произвели 671 выстрел из пушки, 3671 выстрел из пулеметов КПВ и 64303 — из РП-46.

В целом, несмотря на ряд замечаний, результаты испытаний были признаны вполне удовлетворительными. Серди достоинств в части вооружения, по ИС-7 отмечалось, прежде всего, удобство работы экипажа машины: это обеспечивалось как применением вращающегося полика в башне, так и использованием механизма продувки канала ствола после выстрела, что значительно снижало загазованность боевого отделения танка.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

130-мм орудие С-70 показало удовлетворительную кучность боя и надежность работы узлов и механизмов. Также отмечалась высокая скорострельность — до шести выстрелов в минуту) благодаря применению механизма заряжания. Последний, спроектированный инженерами Ленинградского Кировского завода, оказался прост по конструкции, надежен в работе и обеспечивал удобную загрузку в него заряжающими снарядов и зарядов.

Опытный образец танка ИС-7 (образец № 2) перед началом испытаний, общий вид. Осень-зима 1947 года. Решеток на фарах, таких как на образце ИС-7 № 3, у этой машины нет (АСКМ).

13 июля 1948 года, еще до окончания испытаний отстрелом вооружения танка ИС-7 № 3, на имя министра транспортного машиностроения И. И. Носенко была направлена справка о ходе работ по танкам ИС-7 следующего содержания:

«Ленинградский Кировский завод и филиал завода № 100 во исполнение постановления Совета Министров СССР № 891–284 сс от 20 марта с.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») г. подготовили ИС-7 для междуведомственных испытаний, о чем 19 марта было доложено командующему Бронетанковыми и механизированными войсками с предложением — начать испытания этого танка 31 марта. Однако командование Бронетанковых и механизированных войск не согласилось с предложением Министерства транспортного машиностроения, ссылаясь на то, что предъявленный ИС-7 по некоторым параметрам не соответствует тактикотехническим требованиям, утвержденным СНК СССР в феврале 1946 года.

Поэтому Министерство транспортного машиностроения и обратилось в Совет Министров СССР за разрешением допустить к испытаниям ИС-7 с отступлением от утвержденных тактико-технических требований. Совет Министров СССР распоряжением № 6818 сс от 26 мая с.г. разрешил Министерству Вооруженных Сил СССР и Министерству транспортного машиностроения провести испытания ИС-7, изготовленного с отступлением от заданных требований.

Однако, междуведомственная комиссия, назначенная совместным приказом командующего Бронетанковыми и механизированными войсками Вооруженных Сил и Министерства транспортного машиностроения, к испытаниям ИС-7 не приступила, и потребовала внедрения конструкторских изменений, предусмотренных чертежами для последующих машин установочной партии.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») В связи с настоятельными требованиями командования Бронетанковыми и механизированными войсками Вооруженных Сил, Министерство транспортного машиностроения согласилось на внедрение требуемых изменений. Кроме того, ГБТУ ВС и ГАУ ВС изменили свое первоначальное решение о порядке испытаний вооружения танков ИС-7 и 16.6. с.г. было принято новое решение по этим испытаниям, предусматривающих всестороннюю проверку пушки С-70 на живучесть, прочность, определенную скорострельность, проверку загазованности боевого отделения, работу механизма заряжения и т. д. При этом было принято решение: ранее подготовленный Кировским заводом для междуведомственных испытаний ИС-7 отправить на ГНИАП ГАУ ВС, для испытания вооружения по новой программе ГАУ ВС.

В настоящее время этот танк находится на артполигоне, и уже сделано более 400 выстрелов из пушки, и произведен отстрел всех пулеметов.

Схема бронирования танка ИС-7 выпуска 1947 года из альбома боевых машин, изготовленных Кировским заводом.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») 1950 год. На ней указаны толщины брони и угол наклона броневых листов.

После окончания артиллерийских испытаний в этот танк Кировский завод должен внести все требуемые ГБТУ ВС изменения, после чего предъявить комиссии на ходовые испытания.

Второй ИС-7, предназначенный для ходовых испытаний, уже прошел заводскую обкатку, и в настоящее время находится на укомплектовании. Предъявление этого танка междуведомственной комиссии намечено на 15.7. с.г.

В связи с тем, что испытание вооружения на артполигоне займет не менее месяца, и в связи с большим объемом работ по переделке танка по требованию ГБТУ ВС, для окончания испытаний потребуется еще не менее двух месяцев.

Поэтому Министерство транспортного машиностроения обратилось к т. Малышеву и т. Булганину и в бюро Совета Министров с просьбой продлить срок окончания испытаний опытных образцов ИС-7 до 15.9.48 г.».

Здесь следует пояснить, что упомянутый в документе «второй ИС-7, предназначенный для ходовых испытаний» — это четвертый опытный образец ИС-7 (машина № 4).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Сборка танка на Кировском заводе началась в первых числах июня 1948 года. В нем учли все изменения в конструкции узлов и агрегатов, необходимость в которых выявилась в ходе заводских и министерских испытаний первых трех образцов танков ИС-7 (№ 1, 2 и 3). Четвертый образец ИС-7 был готов к началу июля 1948 года, и после заводских пробегов поступил сначала на испытания вооружения отстрелом (с 21 по 25 июля, всего сделано 252 выстрела из пушки), а с 26 июля по 25 сентября 1948 года прошел междуведомственные (говоря современным языком государственные) испытания.

В мае-июне 1948 года был собран образец ИС-7 № 5. Следует сказать, что это был не полноценный танк — он не мог передвигаться своим ходом, так как предназначался для испытания обстрелом. Однако основные агрегаты (двигатель, элементы трансмиссии и т. п.) на этой машине были установлены. С 16 по 26 июля 1948 года ИС-7 № 5 прошел испытания обстрелом на НИБТ полигоне в подмосковной Кубинке. Обстрел велся из немецких противотанковых пушек калибра 88 и 128-мм (большая часть выстрелов была произведена именно из нее), а также из отечественных 122 и 152-мм орудий (из двух последних стреляли фугасными снарядами).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Всего в корпус и башню ИС-7 попал 81 снаряд, при этом отмечалась значительно большая стойкость по сравнению с корпусом и башней ИС-7 выпуска 1946 года.

Опытный образец танка ИС-7 (образец № 3), прибывший на НИБТ полигон в Кубинке для прохождения испытаний, общий вид машины. Осень 1948 года. В отличие от заводских фото этого танка, машина оснащена зенитной установкой 14,5-мм пулемета КПВ (РГАЭ).

Одним из факторов, повысивших живучесть корпуса, как отмечалось в документах, стало использование цельногнутых бортов. Это решение позволило повысить как жесткость корпуса в целом, так и снизить ударную нагрузку от снарядных попаданий на соединения бортов с лобовыми деталями, крышей и днищем.

Тем не менее, испытания танка не обошлись без ЧП. Так, во время одного из обстрелов на полигоне снаряд, скользнув по гнутому борту, ударил в блок подвески, и тот, видимо, слабо приваренный, отскочил от днища вместе с катком.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

2 августа 1948 года заместитель министра транспортного машиностроения Ю. Максарев направил директору Ленинградского Кировского завода Суворову и главному конструктору Ж. Котину документ о результатах испытания обстрелом бронекорпуса танка ИС-7:

«Проведенные испытания на Кубинском полигоне испытания обстрелом корпуса и башни «объекта 260» выявили некоторые недостатки, а также низкое качество броневого литья (башни и кормы корпуса). Прошу срочно проработать вопрос по усилению следующих узлов корпуса и башни:

— изменить способ крепления кронштейнов ленивцев;

— кронштейны упоров балансиров перенести на штамповку или же при сохранении литых кронштейнов применить более качественный металл с термообработкой;

— повысить прочность крепления блоков нижней подвески;

— повысить прочность и живучесть нижнего литого листа корпуса. Возможно применение катаного листа.

Ваши предложения по усилению указанных деталей прошу сообщить не позднее 10.8.48 г.».

Однако выполнение этого документа затянулось, и лишь 28 октября 1948 года прошло совещание, посвященное улучшению конструкции бронекорпуса танка ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») К этому времени была дополнительно испытана обстрелом башня «объекта 260» — это было связано с тем, что башня образца № 5, который обстреливался в Кубинке, имела низкое качество литья.

Опытный образец танка ИС-7 (образец № 3) на НИБТ полигоне, вид сзади. Осень 1948 года. В отличие от предыдущего фото, зенитная установка 14,5-мм пулемета КПВ демонтирована (РГАЭ).

В конце сентября 1948 года министр транспортного машиностроения СССР И. Носенко и заместитель министра Вооруженных Сил СССР А. Василевский направили на имя И. Сталина докладную записку, озаглавленную «О новом тяжелом танке ИС-7». В этом документе излагались основные сведения о машине, а также приводились результаты испытаний:

«Во исполнение Постановления Совета Министров СССР от 9.4.1947 г. № 935–288 сс Ленинградский Кировский завод разработал и изготовил опытные образцы новых тяжелых танков ИС-7, которые по своим боевым качествам значительно превосходят отечественные и известные нам зарубежные танки.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Создание этого танка явилось крупным достижением наших конструкторов в области танкостроения.

В ИС-7 установлена 130-мм пушка с начальной скоростью 900 м/с и массой бронебойного снаряда 33,4 кг.

Впервые в истории танкостроения применены механизация заряжения и полное электрофицированное управление артогнем. При этом достигнута высокая скорострельность до 5–6 выстрелов в минуту.

Бронирование ИС-7 защищает с любой дистанции в лобовой части корпуса и башни и верхнем поясе бортов корпуса от 128-мм снарядов с начальной скоростью 900 м/с, что превосходит бронезащиту существующих тяжелых танков.

Танк развивает скорость 60 км/ч по шоссе, и обладает более высокой средней скоростью по проселку и местности, чем средние и тяжелые танки.

Впервые в танке установлен дизель-мотор мощностью 1050 л.с. и планетарная трансмиссия на такую мощность. Благодаря большой удельной мощности двигателя и конструктивных особенностей трансмиссии достигнуты высокие маневренные свойства танка.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Применена система охлаждения двигателя с использованием энергии выхлопных газов, исключающая вентиляторы и сложные механизмы передачи к ним.

Для уменьшения концентрации пороховых газов в боевом отделении танка при высоком темпе стрельбы применена продувка канала ствола пушки после выстрела.

Для автоматизации управления стрельбы установлены пулеметы с электропневматическим устройством перезарядки.

Применением пучковой торсионной подвески в сочетании с гидравлическими амортизаторами ходовой части и опорными катками с внутренней амортизацией достигнута высокая плавность хода на больших скоростях.

Во исполнение постановления Совета Министров СССР от 28.7.48 г. № 10429 комиссия, состоящая из представителей Министерства Вооруженных Сил и Министерства транспортного машиностроения с июля по сентябрь сего года провела испытания опытного танка ИС-7. На первом опытном ИС-7 были проведены полигонные испытания вооружения отстрелом по программе Главного артиллерийского управления Вооруженных Сил.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Второй ИС-7 был подвергнут ходовым испытаниям по утвержденной командованием Бронетанковых и механизированных войск Вооруженных Сил и Министерства транспортного машиностроения программе, и на 28.9.48 г. прошел 1843 км. На этом танке также произведен отстрел вооружения.

Опытный образец танка ИС-7 (образец № 3) на НИБТ полигоне, вид справа. Осень 1948 года. В настоящее время этот танк находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке (РГАЭ).

Предъявленный на испытание образец имеет отступление от тактико-технических характеристик, утвержденных Постановлением СНК СССР от 12.2.46 г. № 350–142 сс, помимо отступлений разрешенных распоряжением Совета Министров СССР от 26.5.48 г. № 6518 сс.

Основные из них следующие:

1. Вес танка 67, 97 т против 65 т, установленных в тактико-технических характеристиках.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

2. Ширина танка 3440 мм вместо 3400 мм.

3. Запас хода 200 км вместо 300 км.

4. Не установлен прибор ночного видения.

5. Минимальный угол снижения пушки — 1,5 град, вместо 3 град.

6. Удельное давление 1,0 кг/см2 вместо 0,95 кг/см2.

7. Удельная мощность 15,45 л.с./тн вместо 16,1 л.с./тн.

8. Средняя скорость движения:

— по шоссе 31,4 км/ч вместо 35 км/ч.;

— по проселку 28 км/ч вместо 30 км/ч.

9. Вместо дуплексной радиостанции установлена серийная 10-РТ.

10. Недостаточен гарантийный срок службы дизель-мотора М-50Т. Вместо 300 часов на стенде (установлен Правительством для дизелей новых тяжелых танков) двигатель отработал при испытании на машине 84 часа, и вышел из строя.

О весе танка.

Этот вес зафиксирован лишь в результате взвешивания одной машины, в дальнейшем вес будет понижен. Учитывая, что корпуса на опытную партию машин уже изготовлены, Министерство Вооруженных Сил не возражает против их использования.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

О приборах ночного видения.

Электропромышленность подала Кировскому заводу пока только приборы ночного вождения, которые в ближайшее время будут смонтированы в опытной установке. Приборы же для ночной стрельбы до сего времени Кировскому заводу не поставлены, так как они не приняты ГАУ Вооруженных Сил.

О сроке дизель-мотора.

Завод № 800 ведет в настоящее время работы по доведению срока службы М-50Т до 150 часов. Министерство транспортного машиностроения просит разрешить установку на опытную партию ИС-7 М-50Т со сроками службы 150 часов, что обеспечит гарантированный километраж в 2000 км. Завод № 800 обещает к 1.1.49 г. подать два таких мотора.

За время испытаний опытного ИС-7 на 1843 км, были обнаружены серьезные дефекты и поломки в моторной установке, бортовых редукторах, фрикционных элементах, планетарной трансмиссии, резиновых топливных баках, траках гусениц, компенсаторах выхлопных коллекторов по причинам конструктивных недоработок и производственных дефектов, а также выявлена недостаточно эффективная работа системы охлаждения танка, что ограничивало возможность движения на высших передачах.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») По указанным причинам предъявленный на испытание опытный образец ИС-7 испытание на гарантийный километраж не выдержал, и в представленном виде для принятия на вооружение и в серийное производство рекомендован быть не может.

Танк ИС-7 (образец № 3) в экспозиции Военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке. Зенитная установка 14,5-мм пулемета КПВ на машине установлена (фото А. Лагутина).

Однако, учитывая значительные преимущества ИС-7 перед существующими тяжелыми танками, и исходя из результатов проведенных испытаний, считаем необходимым в изготавливаемую по Постановлению Правительства опытную партию в 15 танков внести конструкторские и технологические изменения, обеспечивающие надежную работу машин.

Кировский завод уже приступил к переработке чертежей и внесению необходимых улучшений конструкции ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Всего переработке подлежит около 1000 чертежей, но так как эта работа велась параллельно с испытаниями, то выпуск новых чертежей представляется возможным закончить к 10.11.48 г.

Министерство Вооруженных Сил и Министерство транспортного машиностроения считают, что два ИС-7 из опытной партии в 15 штук должны быть подвергнуты повторным государственным испытаниям, и по их результатам будет доложено Совету Министров СССР предложения о принятии ИС-7 на вооружение и серийное производство. Министерство транспортного машиностроения и Министерство Вооруженных Сил считают необходимым внести в конструкцию танка изменения согласно перечня № 2.

Министерство Вооруженных Сил и Министерство транспортного машиностроения считают целесообразным дальнейшие государственные испытания опытных ИС-7 не производить, второй образец направить на НИБТ полигон для проведения полигонных испытаний с участием представителей Кировского завода».

Предложения, изложенные в докладе, были одобрены И. Сталиным, и Кировский завод начал работы над переработкой чертежей и доработкой конструкции ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») До конца года в чертежи танка внесли более 120 различных изменений. Кроме того, предприятиям-смежникам направили перечень замечаний, которые требовалось устранить в узлах и агрегатах ИС-7. Предполагалось, что в течение 1949 года Кировский завод проведет все опытные работы и исследования, необходимые для улучшения конструкции танка ИС-7. Кроме того, в середине октября 1948 года один опытный образец (машина № 3) направили на НИБТ полигон в подмосковной Кубинке — предполагалось провести дополнительные испытания этого танка.

Следует сказать, что помимо предполагавшегося выпуска установочной партии из 15 ИС-7 в 1948 году уже имелись планы по изготовлению в 1949-м партии из 50 таких машин. Более того, у военных уже имелись планы по оснащению частей этими танками.

Ходовая часть опытного танка ИС-7 (образец № 3). Военноисторический музей бронетанкового вооружения и техники. Хорошо видна конструкция опорных катков, ленивца и гусеницы (фото А.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Лагутина).

Так, в докладной записке командующего бронетанковыми и механизированными войсками Вооруженных Сил СССР Маршала бронетанковых войск С. Богданова о плане распределения бронетанковой техники, направленной заместителю министра Вооруженных Сил СССР Маршалу Советского Союза А. М. Василевскому 13 ноября 1948 года, говорилось:

«Представляю на Ваше утверждение план распределения новой бронетанковой техники, поступающей от промышленности в 1949 году:

…2. Получаемые от промышленности 50 танков ИС-7 и 300 танков ИС-4 планом предлагается выдать на перевооружение следующих соединений:

Танки ИС-7 — в 8-ю мех. армию, имея ввиду перевооружить танками ИС-7 все дивизии армии.

Танки ИС-4 — в 5-ю гв. мех. армию для перевооружения 22-й мех. дивизии, 7-й мех. армии для перевооружения всех дивизий армии, 1-й танковой и 2-й гвардейской танковым дивизиям».

Но наряду с этим, у командования бронетанковыми и механизированными войсками Советской Армии имелось значительное количество вопросов по ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Связаны они были как с невыполнением Кировским заводом плана по выпуску установочной партии из 15 машин в 1948 году, так и с недостатками, выявленными в ходе испытаний танка. Причем основное беспокойство военных вызывали именно конструктивные недоработки машины. 24 декабря 1948 года командующий БТ и MB Вооруженных Сил СССР С. Богданов сообщал министру Вооруженных Сил Маршалу Советского Союза Н.А. Булганину следующее:

«Докладываю, что постановление и распоряжение Совета Министров Союза ССР № 891-284сс от 20.03.48 г. и № 10429сс от 28.07.48 г. обязывают Кировский завод в г. Ленинграде изготовить в 1948 году опытную партию новых тяжелых танков ИС-7 в количестве 15 штук.

На 1949 год намечено изготовление 50 танков ИС-7.

Кировский завод не выполнил постановления Правительства об изготовлении опытной партии танков и в 1948 году не сдаст ни одного танка в счет этой партии.

В 1948 году были проведены государственные испытания одного типа ИС-7.

Танк испытания не выдержал.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Правый борт корпуса и башни опытного танка ИС-7 (образец № 3). Военноисторический музей бронетанкового вооружения и техники. Хорошо видны установки для 7,62-мм пулеметов РП-46, а также крепление ЗИП на корме башни (фото В. Мальгинова).

В конструкцию танка нужно внести ряд наименований, необходимость которых выявлена в процессе испытаний.

Для определения возможности принятия на вооружение и серийное производство танка ИС-7 необходимо в 1949 году провести повторно государственные испытания двух танков и войсковые испытания 15 танков, причем эти танки возможно взять для испытаний только в счет 50 танков, намеченных к выпуску в 1949 году, так как выпуск опытной партии танков планом на 1949 года не предусмотрен.

В остальные 35 танков выпуска 1949 года считаю необходимым внести все изменения по результатам войсковых и повторных государственных испытаний.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

При таком решении вопроса можно рассчитывать на получение в 1949 году 35 кондиционных танков ИС-7.

Прошу Ваших указаний».

Кстати сказать, у военных были претензии к танковой промышленности — они считали, что «промышленники» серьезно не занимаются совершенствованием бронетанковой техники и делают не все от них зависящее для оснащения Советской Армии современной бронетанковой техникой. И история с танком ИС-7 казалась им весьма показательной в этом смысле. Например, Маршал бронетанковых войск С. Богданов 13 января 1949 года направил министру Вооруженных Сил Советского Союза Н.А. Булганину докладную записку, в которой, в частности, писал:

«Докладываю, что состояние промышленности, производящей бронетанковую технику, а также опытно-конструкторской и научно-исследовательской базы по ее совершенствованию на сегодня, несмотря на решения Правительства, не удовлетворяет потребностям своевременного оснащения новейшими образцами боевой техники бронетанковых и механизированных войск.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Не удовлетворяет и условиям такого развертывания опытно-конструкторских и научно-исследовательских работ, при котором можно было бы быть уверенным в том, что мы обеспечим сохранение передовой роли боевой техники и в будущем…

Деревянная модель «объекта 262» — самоходной установки полуоткрытого типа на базе танка ИС-7 со 152-мм пушкой, общий вид. 1947 год АСКМ).

В результате сложившейся обстановки планы опытно-конструкторских и научно-исследовательских работ, утвержденные постановлениями Совета Министров Союза ССР, не выполнены ни в 1947 г., ни в 1948 г., что привело к срыву сроков оснащения бронетанковых войск новыми образцами вооружения и, в частности:

По танкам.

а) Постановление Совета Министров № 935-288сс от 9.04.1947 г. обязывало Министерство транспортного машиностроения и Ленинградский (Кировский) завод изготовить в 1947 г. опытную партию новых тяжелых танков ИС-7 в количестве 10 шт.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») для проведения испытаний.

Это постановление не выполнено. Ни одного танка ИС-7 в 1947 г. не изготовлено.

Постановление Совета Министров № 891-284сс от 20.03.1948 г. и распоряжение Совета Министров № 10429сс от 28.07.1948 г. обязывали Министерство транспортного машиностроения и Ленинградский (Кировский) завод изготовить опытную партию танков ИС-7 в количестве 15 шт.

Эти решения Правительства также не выполнены. Ни одного танка ИС-7 в счет этой партии не сдано, несмотря на то, что министр транспортного машиностроения т. Носенко уверял Вас, что изготовление в 1948 г. трех танков ИС-7 из пятнадцати, он все же обеспечит. Свое обещание т. Носенко не выполнил.

Проверкой, произведенной комиссией, выезжавшей на завод по распоряжению зам. Председателя Совета Министров СССР т. Малышева, установлено, что Ленинградский (Кировский) завод, вопреки постановлению Совета Министров, прекратил танковое производство».

Здесь следует сказать, что к моменту появления вышеприведенного документа, судьба ИС-7 была практически предрешена.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») И хотя к этому времени прибывший в Кубинку образец танка ИС-7 № 3 успел пройти обкатку и кратковременные (с 10 по 15 января 1949 года) специальные испытания в зимних условиях, вскоре последовало указание — испытания прекратить, танк поставить на хранение.

А 18 февраля 1949 года было подписано постановление Совета Министров СССР № 701–270, согласно которому масса тяжелого танка не должна была превышать 50 тонн. Этим же документом Челябинскому Кировскому заводу поручалось проектирование, изготовление опытных образцов такой машины — впоследствии она была принята на вооружение как танк Т-10. Также постановлением № 701–270 дальнейшие работы по танку ИС-7 прекращались, вся проектно-конструкторская документация на эту машину, оснастка, приспособления и изготовленные узлы (например, к этому времени Ижорский завод изготовил 25 комплектов корпусов и башен ИС-7, из которых четыре использовали для изготовления опытных образцов танков, а два — для испытания обстрелом) предполагалось законсервировать и заложить в мобилизационный резерв.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Деревянная модель «объекта 262» со 152-мм пушкой М-48, вид сверху. 1947 год. Хорошо виден откидной задний борт и укладка выстрелов (АСКМ).

Причин такого решения было несколько. Во-первых, чрезмерная масса танка, превышавшая грузоподъемность большинства существовавших в то время мостов. Кроме того, при перевозке машин ИС-7 неизбежно возникли бы проблемы и с транспортом — потребовались бы специальные железнодорожные вагоны (как когда-то было с КВ-4 и КВ-5). Также в армии не имелось тягачей, способных обеспечить эвакуацию поврежденных танков. Во-вторых, стало ясно, что при организации серийного выпуска ИС-7 потребуются значительные финансовые вложения и перестройка производства на заводах, задействованных в выпуске комплектующих для новой машины. Ведь в конструкции танка использовались агрегаты, до этого в отечественном (да и частично в мировом) танкостроении не применявшиеся: дизель мощностью более 1000 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с., эжекционная система охлаждения, мягкие топливные баки, пучковые торсионы, гусеницы с резинометаллическим шарниром, прицел со стабилизированным полем зрения, новая система управления огнем, механизм заряжания орудия, инфракрасные приборы ночного видения и многое другое. Также возникли проблемы с освоением выпуска двигателя М-50Т.

Тем не менее, тяжелый танк ИС-7 без преувеличения можно считать шедевром советского тяжелого танкостроения. Он не имел себе равных в мире по совокупности основных боевых показателей. При боевой массе, как у «Королевского тигра», ИС-7 значительно превосходил этот один из сильнейших и самый тяжелый серийный танк Второй мировой войны, созданный всего на два года раньше, как по броневой защите, так и по вооружению. Остается только сожалеть, что производство этой уникальной боевой машины так и не было развернуто.

Единственный сохранившийся до наших дней образец танка ИС-7 (машина № 3) находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Базу танка ИС-7 предполагалось использовать для создания тяжелых самоходно-артиллерийских установок больших калибров.

Деревянная модель «объекта 262», вид слева, орудие на максимальном угле возвышения. 1947 год. Обратите внимание на откидной сошник-упор на корме машины — его введение в конструкцию потребовалось из-за использования мощной 152-мм пушки с начальной скоростью снаряда 1000 м/с (АСКМ).

Так, во второй половине 1947 года конструкторы Ленинградского Кировского завода разработали эскизный проект машины, получившей обозначение «объект 261». Это была полностью бронированная самоходка с передним расположением боевого отделения, вооруженная 152-мм пушкой повышенной мощности М-31 (начальная скорость снаряда — 880 м/с). Был изготовлен деревянный макет машины, который вместе с чертежами представили на рассмотрение в ГБТУ и ГАУ. В целом проект получил одобрение военных, но его окончание отложили до завершения работ по испытанию и доводке ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Чуть позже, но практически параллельно с «объектом 261» конструкторы представили другой вариант самоходной установки — «объект 262». Он представлял собой машину полуоткрытого типа с задним расположением боевого отделения и 152-мм пушкой М-48 (начальная скорость снаряда 1000 м/с). Этот вариант также представляли в ГАБТУ и ГАУ, и решение по нему было таким же, как и по «объекту 261». После постановления Совета Министров СССР от 18 февраля 1949 года, все работы по «объекту 261» и «объекту 262» прекратили.

ИС-7 ("Объект 260"). Стальной шедевр эпохи Сталина.

За написание поста по этой машине браться честно говоря не хотелось. Не писал о ней только ленивый. Но вспомнив толпы поклонников неназываемой игры (они мне почему-то леммингов напоминают) в кубинском музее БТиВ решил все же и свои "5 копеек" кидануть :-).

Весной 1944 г. после снятия блокады Ленинграда на ещё полуразрушенном Кировском заводе было решено наладить производство самоходных артиллерийских установок ИСУ-152.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Здесь же был организован филиал КБ Опытного завода №100, куда стали постепенно возвращаться из эвакуации ленинградские конструкторы.
Уже в конце 1944 г. в этом КБ приступили к эскизной проработке нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Поскольку наркомат танковой промышленности выбрал к этому моменту все отпущенные финансовые средства на год (танки Т-44, Т-54 и их вариации, ИС-3, ИС-4, ИС-6), то В. Малышев отказался принимать новый проект в план работ на 1945 г., и директор и главный конструктор завода Ж. Котин обратился с письмом за помощью к Л. П. Берия. Последний оказал содействие именно финансового порядка, и весной 1945 г. начались проектные работы над несколькими вариантами танка – "объект 257", "объект 258" и "Объект 259". Они различались типом силовой установки (один либо два двигателя) и трансмиссией (электро-механическая или механическая).Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
Подведение итогов эскизного проектирования состоялось в апреле-мае 1945 г., в результате анализа которых родились требования к новой машине "Объект 260", получившей вскоре индекс ИС-7. Рабочие чертежи машины были выполнены в крайне сжатые сроки, уже 9 сентября 1945 г. их подписал к сборке главный конструктор Ж. Котин.

Эскизы внешнего вида танка "Объект 260". 1946 год

Продольный разрез танка "Объект 260". 1946 год

Новый танк отличался от других машин, разработанных кировцами в годы войны. Лобовая часть – трехгранная (так называемый "щучий нос"), по типу ИС-3. Л. Горлицкий считал, что корпус этого танка задумывался Ж. Котиным еще в 1944 г. и корпус танка ИС-3 был получен из него, но с более тонкой броней.
Силовая установка должна была состоять из двух дизелей В-11 или В-16 общей мощностью 1200 л.с. Электрическая трансмиссия была аналогична установленной УЗТМ на танке ИС-6. Топливные баки располагались в подмоторном фундаменте.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
Артиллерийское вооружение ИС-7 сначала должно было состоять из 122-мм пушки большой мощности с нач. скоростью бронебойного снаряда около 1000 м/с. Однако указанная пушка до конца года изготовлена не была и в начале 1946 г., по просьбе Ж. Котина, ЦАКБ спроектировало 130-мм пушку С-26 с баллистикой, близкой к морскому 130-мм орудию Б-13. Пулеметное вооружение предполагалось в виде трех пулеметов ДТМ и двух 14,5-мм пулеметов Владимирова обр. 1944 г. (КПВ). Несмотря на большую массу, достигавшую 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину.

Деревянный макет танка "Объект 260" первого образца в натуральную величину, 1946 год

Члены комиссии, представители ГБТУ и МИНТРАНСМАШа осматривают опытный танк ИС-7.

По результатам работы макетной комиссии в 1946 г. началось проектирование другого варианта "объекта 260". Весной 1946 г. было принято решение по изготовлению двух экземпляров танка ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Ведущим конструктором машины назначили инженера Г. Ефимова, а общее руководство осуществлял А. Ермолаев.
Первый танк был собран 8 сентября и до конца года прошел на ходовых испытаниях 1000 км, по результатам которых был признан отвечающим основным тактико-техническим требованиям. Так была достигнута максимальная скорость на твердом грунте 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй экземпляр был собран 25 декабря 1946 года и успел пройти на ходовых испытаниях лишь 45 км.

Утвержденный внешний вид эталонного танка ИС-7. 1948 год

В процессе конструирования нового танка было внедрено более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений.
В ходе работ над ИС-7 постоянную головную боль разработчикам доставляло отсутствие танкового дизель-мотора мощностью 900-1200 л.с. Поэтому танк изначально задумывался на применение либо спарки дизелей В-16 завода № 77, или дизель повышенной мощности завода № 800, что заставляло их "крутиться волчком".Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Но завод № 800 задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем.
Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность для работы в танке, но из-за плохой сборки требовали доводки.
Трансмиссия ИС-7 была спроектирована в двух вариантах, но изготовлен лишь вариант с шестиступенчатой КПП с кареточным переключением и синхронизаторами. Механизм поворота – планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие средние скорости танка.
Второй вариант планетарной, 8-ступенчатой трансмиссии, с механизмом поворота типа 3К, гидравлическими сервоприводами с перспективным выбором передач был разработан совместно с МВТУ имени Н.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Э. Баумана, но изготовлен в срок не был.
При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных и подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном танке ИС-7. На их основании были разработаны окончательные рабочие чертежи всей ходовой части. Впервые в отечественном танкостроении в тяжелом танке были применены гусеницы с сайлент-блоком (резино-металлическим шарниром), гидравлические амортизаторы двухстороннего действия, опорные катки с внутренней амортизацией, работающие при больших нагрузках, пучковые торсионы.
На танке прошла испытания 130-мм пушка С-26 со щелевым дульным тормозом с механизмом заряжания, позволявшем достичь скорострельности в 6-7 выстр./мин. Механизм заряжания с пневматическим приводом был разработан и изготовлен в металле НИИ артиллерийского воружения, работал надежно, но имел большие габариты. На ИС-7 было установлено 7 пулеметов: один – 14,5-мм и шесть – 7,62-мм. Лаборатория ОГК Кировского завода дополнила турельную установку спаренных зенитных 7,62-мм пулеметов дистанционным синхронно-следящим электроприводом с использованием "элементов аппаратуры с иностранной боевой техники".Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
В течение 1947 г. в КБ Кировского завода шла работа по совершенствованию конструкции танка ИС-7. Новый проект многое сохранил от своего предшественника, но вместе с тем в него было внесено несколько существенных изменений. Корпус стал немного шире, а башня – более сплюснутой. Корпус получил гнутые борта, предложенные конструктором Г. Москвиным. Было усилено вооружение – ЦАКБ усовершенствовало конструкцию С-26, предложив 130-мм пушку С-70 с длиной ствола 54 калибра. Ее бронебойный снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с.
Деревянный макет танка "Объект 260" (ИС-7)второго образца, 1947 год

Поперечный разрез танка ИС-7. 1948 год

Башня танка ИС-7 образца 1947 года.

Прибор управления огнем обеспечивал наведение стабилизированной призмы на цель независимо от пушки, выстрел предполагалось разрешить при совпадении положения пушки с линией прицеливания. Опытные образцы системы были изготовлены опытным заводом № 212 Минсудпрома, один из которых проходил испытания и отладку в морском НИИ № 1.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
Танк получил 8 пулеметов. Один КПВ калибра 14,5 мм и два РП-46 калибра 7,62 мм были установлены в маске пушки. Еще два РП-46 находились на надгусеничных полках, два других, повернутых назад, крепились снаружи по бортам кормовой части башни. Все пулеметы имели дистанционное управление. На крыше башни на специальной штанге устанавливался второй турельный крупнокалиберный пулемет, с синхронно-следящим дистанционным электроприводом наведения, позволявшим вести огонь как по воздушным, так и по наземным целям без выхода из башни.
Боекомплект состоял из 30 выстрелов раздельного заряжания, 400 патронов калибра 14,5 мм и 2500 – 7,62 мм.
Для нового танка на Кировском заводе разработали механизм заряжания по типу морских установок, имевший электропривод и сравнительно небольшие габариты. Экипаж танка состоял из пяти человек, четверо из которых находились в башне. Командир – справа от орудия, наводчик – слева и двое заряжающих сзади. Заряжающие помимо выполнения своих главных функций управляли пулеметами, расположенными в корме башни, на надгусеничных полках и крупнокалиберным на зенитной установке.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
В качестве силовой установки на новом варианте ИС-7 использовался серийный морской 12-цилиндровый дизель М-50Т мощностью 1050 л.с. при 1850 об/мин с эжекторной системой охлаждения. Емкость мягких топливных баков, изготовленных из специальной прорезиненной ткани, составляла 1300 л.
На новом танке был установлен второй вариант трансмиссии, разработанный в 1946 г. совместно с МВТУ им. Баумана. Ходовая часть включала в себя семь опорных катков большого диаметра на борт и не имела поддерживающих роликов. Катки выполнялись двойными, с внутренней амортизацией. Для улучшения плавности хода были применены гидравлические амортизаторы двустороннего действия, поршень которых располагался внутри балансира подвески. Амортизаторы разрабатывались группой инженеров под руководством Л.З. Шенкера. Гусеничная цепь шириной 710 мм имела литые траки коробчатого сечения с резинометаллическим шарниром. Их применение позволило увеличить износоустойчивость и уменьшить шум при движении, но в то же время они были сложны в производстве.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
Летом 1948 г. Кировский завод изготовил четыре танка ИС-7, которые после проведения заводских испытаний передали на государственные. Председателем Государственной комиссии был генерал-майор А. Сыч. Танк произвел сильное впечатление на членов комиссии: при массе 68 тонн машина без труда развивала скорость 60 км/ч, обладала отличной проходимостью. Главный испытатель Минтрансмаш СССР Е. Кульчицкий писал: "Мне была оказана большая честь, я получил предложение первым придать движение этому замечательному танку. Трудно передать словами свои ощущения. При скорости более 60 км/ч эта тяжелая машина легко откликается на самые незначительные усилия, прикладываемые к рычагам и педалям. Передачи переключаются маленьким рычажком, машина абсолютно покорна водителю". Действительно, километры пробега по испытательной трассе в районе Красного Села опытные экземпляры машин, которые вели водители-испытатели В. Ляшко и К. Ковш (они испытывали еще первые КВ), прошли без замечаний.

Броневая защита лобовой проекции ИС-7 на углах безопасного маневрирования на тот момент была практически неуязвима для любых противотанковых средств.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Он выдержал обстрел не только 128-мм немецкой противотанковой пушки РаК-44, но и собственного 130-мм орудия, практически в упор (броня не была пробита серией из трех выстрелов каждого из орудий с расстояния 150 м). Во время испытаний был проведен любопытный эксперимент по выяснению воздействия на экипаж прямых попаданий в танк артиллерийских снарядов. На места экипажа посадили собак, после чего подвергли ИС-7 обстрелу. Однако на состоянии животных результаты обстрела никак не сказались. И так и песики внимания на попадания 128-мм снарядов практически не обратили :-).

Танк ИС-7 "Объект 260" во время государственных испытаний. 1948 год

Танк ИС-7 "Объект 260" во дворе Кировского завода. Зима 1948 года

Сравнительные размеры ИС-7 и Е-100. По уровню бронезащиты ИС-7 не уступал Е-100, однако был легче практически в 2 раза.

Однако не обошлось и без неприятных эксцессов. При боевом обстреле на полигоне случилось непредвиденное: один из снарядов, скользнув по наклонному борту, ударил в блок подвески и тот отскочил от днища вместе с катком.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Машина села на грунт, и один из членов комиссии сравнил танк с «колоссом на глиняных ногах». Затем во время пробега на одной из машин загорелся двигатель, правда, уже выработавший свой гарантийный срок на испытаниях. Автоматическая система пожаротушения дала два срабатывания, но ликвидировать возгорание не удалось. Экипажу пришлось покинуть машину, и она полностью сгорела.

Несмотря на выдающиеся характеристики, ИС-7 не получил одобрения Госкомиссии, хотя в то время ни один из тяжёлых танков в мире (!) не имел такого комплекса основных боевых показателей. Так, немецкий тяжёлый танк «Тигр Б» при сравнимой массе существенно уступал ИС-7 по всем параметрам, равно как и американские опытные тяжёлые Т29, ТЗО, Т32, Т34.

Кроме ряда неудач во время испытаний, на отрицательное мнение комиссии повлияла, в первую очередь, его слишком большая масса. В результате комбинации на ИС-7 сверхмощного артиллерийского вооружения с большим числом пулемётов танку потребовался экипаж из пяти человек, что повлекло за собой увеличение забронированного объёма.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Попытка обеспечить высочайший уровень защиты довела массу машины до рекордных 68 т — вместо запланированных 65,5 т.
«Объект 260» не был принят на вооружение. Однако в ходе работы над проектом конструкторы накопили богатейший опыт, и на более поздних типах советских танков можно увидеть многие опробованные на ИС-7 узлы и агрегаты.

Определённую негативную роль в судьбе ИС-7 сыграл другой тяжёлый танк — 60-тонный танк ИС-4, разработанный и запущенный в производство на ЧКЗ в 1947 г., после прекращения выпуска ИС-3. ИС-4, обладавший на момент своего создания самым мощным среди отечественных танков бронированием, из-за большого удельного давления на грунт (0,9 кг/см2) имел невысокую проходимость, да и не очень надёжную трансмиссию. При этом его вооружение было таким же, как и на ИС-2 и ИС-3. Но самым большим недостатком ИС-4 являлось то, что его масса превышала грузоподъёмность железнодорожных платформ, а автострадные мосты просто не выдерживали эту махину. В результате танк ИС-4 фактически дискредитировал идею создания танков массой более 60 т, что, по-видимому, и вызвало скептическое отношение военных специалистов к ещё более тяжёлому ИС-7.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Сравнительные размеры ИС-7 и "Королевича"

Возможно и ещё одно объяснение отказа от производства ИС-7. Зарождающаяся в тот период концепция возрастания роли танков в вероятной ракетно-ядерной войне требовала заблаговременного развёртывания большого числа танковых соединений, а значит и производства максимально возможного количества танков ещё в мирное время. Потери сухопутных войск в первые две недели гипотетической войны прогнозировались в 30 — 40%. В подобной ситуации принятие на вооружение ИС-7 с сомнительными перспективами массового выпуска военные сочли недопустимым. Л КЗ на тот момент не располагал достаточными мощностями, а производство на ЧКЗ было практически нереальным.

К сожалению, все машины были разрезаны на металл в начале 50-х годов, кроме одной, которая уцелела и сейчас (образец 1948 года) является экспонатом музея БТиВ в подмосковном поселке Кубинка.



Источники:
М. Свирин "Стальной кулак Сталина. История советского танка, 1943-1955"
М.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Барятинский "Маус" и другие сверхтяжелые танки Второй Мировой"
М.Барятинский, М.Коломиец, А.Кощавцев "Советские тяжелые послевоенные танки". Бронеколлекция №3 (6) 1996.

Танк ИС-7 - характеристики

Советский тяжёлый танк ИС-7 должен был впитать в себя весь опыт Второй мировой войны и стать боевой машиной, превосходящей на голову все существующие. Он получил отличную защиту, мощное вооружение и был способен передвигаться практически со скоростью среднего танка. ИС-7 разработали в крайне сжатые сроки, создав более 1500 чертежей, применив более 25 новаторских идей, нетипичных для танкостроения и задействовав более 20 научных учреждений.

Но почему-то этот инновационный танк не стал основой советских бронетанковых войск, более того, ни один из заказанных в количестве 50 образцов ИС-7 так и не покинул заводские ворота.

Создание

Для создания ИС-7 были привлечены конструкторы, набравшиеся много опыта во время проектирования тяжёлых танков. Главный конструктор Котин возглавил эти работы, начавшиеся в 1945 году.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Тогда прорабатывалось три варианта, а именно объект 257, 258 и 259. Их отличие заключалось в двигателе и трансмиссии.

Позже, летом 1945 года, появилась очередная версия - объект 260, который потом и стал ИС-7.

9 сентября чертежи были подписаны Котиным, но в 1946 году решили, не меняя индекс, изменить танк.

В первом образце предполагали использовать электрическую трансмиссию и два дизельных двигателя В-16.

Во второй, ставший окончательным, установили более традиционную силовую установку.

8 сентября 1946 года был собран первый образец, показавший на испытаниях соответствие требованиям. 25 декабря был собран второй.

Главный испытатель, Кульчицкий, оказался в восторге от лёгкости управления новой машиной, чей вес достигал 68 тонн.

Броня ИС-7 не пробивалась даже собственным орудием, во время одного из испытаний внутрь поместили собак, которые совершенно не пострадали от обстрела.

Однако, были и негативные моменты вроде пожара из-за выработавшего ресурс двигателя и разрушения подвески из-за обстрела.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

ИС-7 получился очень удачным, но, по непонятным причинам, производство первой опытной партии постоянно откладывалось, позже было предложено снизить его вес до 50 тонн, что было невозможным для заданных характеристик. В итоге серийное производство так и не началось, а в наши дни остался лишь один экземпляр ИС-7, стоящий в музее в Кубинке.

Конструкция и компоновка

Предполагалось, что танк станет по настоящему инновационным, благодаря сочетанию своих тактико-технических характеристик.

При весе в 68 тонн, примерно равном Королевскому Тигру, ИС-7 намного превосходил его в защите, подвижности и огневой мощи, выйдя всего на 2 года позже. Это стало возможным благодаря сильно дифференцированной броне, расположенной под значительными наклонами и решениям вроде щучьего носа.

Танк был создан по классической компоновочной схеме, мехводом в начале корпуса, башней, вмещающей в себя остальных 4 членов экипажа, посередине и моторно-трансмиссионным отделением сзади.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Ведущие колёса и трансмиссия также находились сзади.

Корпус и башня обладали весьма непривычной формой, берущей своё начало у ИС-3 и обеспечивали большую приведённую толщину брони вместе с хорошими шансами рикошета.

Корпус

Для обеспечения максимальной защиты, как показал опыт Второй мировой войны и Т-34, необходимо располагать броню под наклоном. На ИС-3 пошли ещё дальше и верхний лобовой лист не просто поставили под углом, а ещё и разделили на две части, наклонённые друг к другу. Такая форма обеспечивала большую защиту чем один прямоугольный кусок брони от огня в лоб и получила название "щучий нос".

ИС-7 тоже получил такой же лоб, из двух листов толщиной 150 мм, установленных под углом 65°. Благодаря форме приведённая толщина брони достигла 260 мм. Таким образом, ИС-7 стал первым танком, способным выдержать выстрел немецкого орудия PaK 44 L/55 калибром 128 мм, установленного на Ягдтигр. Также, он выдерживал и своё 130 мм орудие С-70. Нижний бронелист имел толщину 150 мм и был расположен под углом 50°.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Борта были сложной изогнутой формы, причём, для большей прочности, выгибались прессом, и состояли из верхней, толщиной 150 мм части, и нижней, вогнутой внутрь, 100 мм части.

Корма также была сложной изогнутой формы и состояла из двух деталей - верхней 60 мм и нижней 100 мм.

В корпусе находились резиновых баков, способных выдерживать давление 0,5 атм и общей ёмкостью 1300 литров.

Башня

У первых прототипов башня сильно напоминала установленную на ИС-3, но позже была изменена.

Она стала более приплюснутой и бронированной, производилась с помощью литья, толщина плавно менялась, от 210 мм во лбу до 94 в корме, под переменным наклоном в 51° - 60°. Также установили очень прочную маску орудия, толщиной 355 мм.

4 члена экипажа размещались внутри башни - два заряжающих в задней части башни, наводчик слева от орудия и командир справа.

Вооружение

В качестве орудия на танк сначала установили пушку С-26 калибром 130 мм, 3 пулемёта ДТ и 2 КПВ.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Позже орудие сменили на С-70 такого же калибра, с начальной скоростью полёта снаряда 900 м/с и 8 пулемётов.

Появился прибор управления огнём, сделавший независимым наведение прицела от положения пушки. Наводчик указывал точку прицеливания, после чего стабилизированное орудие автоматически наводилось в нужное место.

Ещё одной новинкой стал транспортёр для снарядов, облегчавший работу экипажа. Благодаря ему и 2 заряжающим, скорострельность ИС-7 достигала 8 выстрелов в минуту.

3 пулемёта устанавливались в маске пушки, 2 РП-46 на надгусеничных полках, ещё два на задней части башни, также был зенитный, установленный на штанге, прикреплённой к крыше башни. Все они обладали дистанционным управлением и наводились заряжающими.

Боекомплект пушки составлял 30 снарядов, пулёметов - 400 крупнокалиберных и 2500 мелкокалиберных патронов.

Двигатель и трансмиссия

В самом начале прорабатывались несколько вариантов силовой установки, например, состоящей из 2 дизельных двигателей В-16 мощностью 1200 л.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») с. и электрической либо механической трансмиссией.

Позже на танк установили серийный и проверенный дизель М-50Т мощность 1050 л.с. Его недостатком было то, что он предназначался для морских катеров, в связи с чем обладал довольно крупными габаритами.

На ИС-7 установили эжекторную систему охлаждения, впервые для советского танкостроения, и инерционный воздушный фильтр.

Трансмиссию не стали излишне усложнять и оставили обычную механическую. Испытатель позже вспоминал, что переключение передач было очень лёгким, как и управление танком в целом.

Также установили автоматическую систему пожаротушения, созданную Шемелиным, которая следила с помощью датчиков за состоянием МТО и могла включаться до 3 раз, однако на испытаниях один танк полностью сгорел, так и не сумев потушиться.

Ходовая часть

Из-за больших габаритов двигателя корпус оказался бы слишком высоким при использовании традиционной подвески. Поэтому были разработаны пучковые торсионы, которые обеспечили высоту корпуса даже меньше, чем у ИС-2 и ИС-3.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

Направляющее колесо находилось спереди, ведущее сзади, между ними располагалось 7 опорных катков, при этом от поддерживающих отказались.

Для обеспечения плавности хода на ИС-7 установили гидравлические двухсторонние амортизаторы.

Гусеница с резинометаллическими шарнирами и литыми траками была сложна в производстве, но обладала хорошей износоустойчивостью и пониженным шумом.

Эпилог

Танк ИС-7 получился по-настоящему уникальным. Он имел непревзойдённую защиту, мощнейшее орудие и отличную подвижность, но эра тяжёлых танков подходила к своему концу. На их место скоро должны были придти сначала средние танки, потом ОБТ.

Появись ИС-7 в другое время или в другой стране, чьё руководство не побоялось бы запустить его в серию, он бы стал лучшим в мире, обойдя все современные себе танки по ключевым характеристикам, но история не терпит сослагательного наклонения.

ИС-7 - Советский опытный тяжелый танк

История создания ИС-7

Разработка началась в конце 1944 года на Опытном заводе №100 в Ленинграде.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Главный конструктор танка – Николай Шашмурин.

Ж. Я. Котин, заручившись поддержкой Л. П. Берии, дал зеленый свет на развитие проекта, и в 1945 году началась подготовка и создание чертежей. Танк должен был быть сделан с учетом проб и ошибок Великой Отечественной войны. У танка было несколько вариантов компоновки:

1 вариант

У ИС-7 планировалось не только повысить толщину бронелистов, но и увеличить их угол наклона по сравнению с ИС-3. При этом масса достигла 68 тонн. Чтобы достичь приемлемой скорости и маневренности, необходимо было установить мощный двигатель. Так и сделали, но установили сразу два дизельных двигателя с электрической трансмиссией общей мощностью 1200 л.с. В ИС-7 отсутствовали поддерживающие ролики, и гусеницы лежали прямо на опорных катках. Снаряды в орудие подавались с помощью пневматического механизма. Был изготовлен деревянный макет танка и представлен комиссии. После того как конструкторы выслушали замечания по проекту, в 1946 году началась разработка второго варианта.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)

2 вариант

Спайка двух дизельных двигателей прошла неудачно, и решено было их заменить на один, который был разработан на базе авиационного двигателя. Трансмиссия была заменена с электрической на механическую. Немного изменили кормовую часть из-за установки нового двигателя. Такой проект сразу понравился комиссии. Было принято решение о постройке двух прототипов. Первый прототип сошел с конвейера 8 сентября 1946 года. При первом же испытании скорости ИС-7 показал колоссальную по тем временам скорость в 60 км/ч.

3 вариант

В 1947 году, параллельно с испытаниями 2-го образца, начинается разработка улучшенной версии. По результатам обстрела из 88, 128 и 122-мм пушек улучшили бронирование корпуса и башни и изменили форму башни, придав ей более округлую форму. Таким образом, лоб и борта башни стали непробиваемыми для орудий 128 мм и 130 мм даже кумулятивным снарядом. Орудие было заменено на другое, более мощное по бронепробиваемости, с другим дульным тормозом, но таким же по калибру.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Что касается двигателя – он снова был заменен. На старом двигателе выявили ряд недостатков, и установлен был уже серийный – М-50. В течение 1948 года было изготовлено 4 опытных образца. После проведения заводских испытаний танк был передан на общие испытания. Главный испытатель машиностроения в СССР Е.Кульчицкий первым сел за это “чудо” конструкторской мысли.

В ходе испытаний случался небольшая авария. Во время пробега танк совершенно непонятным образом загорелся. Авто-огнетушители сработали два раза, но пожар потушить не удалось и машина полностью сгорела.

Несмотря на все плюсы танка ИС-7, он был отклонен государственной комиссией. На это было несколько причин.

  • Во-первых, причиной послужил слишком большой вес танка – 68 тонн. Такой вес не выдерживали автострадные мосты, и железной платформе не хватало грузоподъемности, чтобы поднять такой танк. Поэтому в будущем все танки строились весом менее 60 тонн.
  • Во-вторых, из-за большого количества пулеметов экипаж составлял 5 человек, а это, по мнению государственной комиссии, было превышением нормы.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)
  • В-третьих, в прогнозах гипотетической войны требовалось массовое производство танков, а с ИС-7 этого вряд ли можно было добиться. Дело, в том, что ЛКЗ в то время не обладал достаточными мощностями, а на ЧКЗ производство танка ИС-7 вообще не предоставлялось возможным.

Вооружение

  • 130-мм орудие С-70 обладало стабилизатором для улучшения точности стрельбы,  цепным механизмом заряжания с электроприводом и дульным тормозом с круглыми отверстиями.
  • Масса орудия, кг – 4225
  • Боекомплект, шт. – 30
  • Начальная скорость бронебойного снаряда, м/с – 900
  • Прицельная дальность, м, – 3000
  • Углы вертикальной наводки, град.: Неизвестно
Бронепробиваемость

Градусы наклона измеряются по отношению к горизонтальной поверхности.

  • Бронебойный, на расстоянии 500 м, мм/град. – 250/90°
  • Бронебойный, на расстоянии 2 км, мм/град. –  210/90°
  • Бронебойный, на расстоянии 3 км, мм/град. –  180/90°
  • Скорострельность, выстр.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») /мин – до 8
Дополнительное вооружение

Всего ИС-7 обладал 8 пулемётами, из них два — 14,5-мм и шесть — 7,62-мм. Один 14,5 пулемет и два 7,62 пулемета являлись спаренными с орудием и крепились в маске орудия, второй 14,5-мм устанавливался на крыше башни, из оставшихся четырёх пулеметов 7,62-мм два крепились по бортам кормовой части башни, и еще два – на надгусеничных полках. Все пулемёты танка, кроме тех, что были установлены в маске орудия, оборудовались дистанционным электроприводом. Боекомплект пулемётов состоял из 400 14,5-мм патронов и 2500 7,62-мм.

Тактико-технические характеристики ИС-7

  • Масса, т – 68
  • Экипаж, ч. – 5
  • Длина корпуса, мм  – 7380
  • Длина с орудием, мм  – 10000
  • Ширина корпуса, мм  – 3400
  • Высота, мм  – 2480
  • Бронирование:
  • Лоб корпуса (верх), мм/град.  – 150/65°
  • Лоб корпуса (низ), мм/град.  – 150/50°
  • Борт корпуса (верх), мм/град.  – 150/45°
  • Борт корпуса (низ), мм/град.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260»)  – 100/40…65°
  • Корма корпуса (верх), мм/град.  – 60/55°
  • Корма корпуса (низ), мм/град.  – 100/15°
  • Днище, мм  – 20
  • Крыша корпуса, мм  – 20
  • Лоб башни, мм/град.  – 210/51-60°
  • Маска орудия, мм/град.  – 350/0°
  • Борт башни, мм/град.  – 150/30-65°
  • Корма башни, мм/град.  – 94/0°
  • Крыша башни, мм  – 50
  • Ходовые характеристики:
  • Мощность двигателя, л.с – 1050
  • Максимальная скорость, км/ч – 60
  • Запас хода, км – 300
  • Удельная мощность, л.с/т – 15,4
  • Преодолеваемый подъём, град. – 30°

Фотографии танка

Танк в культуре

Танк ИС-7 можно увидеть в игре World of Tanks в качестве советского тяжелого танка десятого уровня.

Память о танке

Единственный сохранившийся из шести прототипов экземпляр ИС-7 сейчас находится в Кубинке в Бронетанковом музее.

ИС-7: титан, опоздавший на войну | история создания и судьба советского танка ИС-7

ИС-7 рождался в странное, по-своему сложное для советской танковой промышленности время.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Водружение Красного знамени над Рейхстагом принесло не только радость победы в Великой Отечественной войне, но и проблемы обустройства народного хозяйства по требованиям мирного времени. Необходимо было отстраивать заново города, возвращать из эвакуации заводы, менять уклад оборонной промышленности.

Наркомат танковой промышленности, заведовавший конструированием и производством танков, был преобразован в Наркомат транспортного машиностроения, а в начале 1946 года, после упразднения системы наркоматов, в одноименное министерство. Боевые машины военного времени усовершенствовались по программе УКН (устранение конструктивных недостатков) для более длительной эксплуатации в регулярных войсках. Часть работ по перспективным проектам танков была свернута, оставшиеся продолжались с меньшей интенсивностью.

В числе таких послевоенных проектов был и танк, названный позднее «Объект 260». Работы над ним начались еще в конце 1944 года. По замыслу новая машина должна была воплотить все наработки, возникшие из опыта конструирования и боевого применения тяжелых танков.Ис 7 чертежи: Тяжелый танк ИС-7 («Объект 260») Проектом занималось конструкторское бюро Опытного завода № 100 под руководством Жозефа Яковлевича Котина.

Весной 1945 года было создано несколько вариантов проекта нового танка: «Объект 257», «Объект 258» и «Объект 259». Позже, в результате анализа сильных и слабых сторон этих проектов, был выдвинут окончательный вариант технических требований. За новой машиной закрепили обозначение «Объект 260» и буквенный индекс ИС-7.

К разработке нового танка были привлечены более 20 институтов и научных учреждений. В процессе конструирования было найдено более 25 уникальных технических решений, не встречавшихся ранее в подобных машинах.

Рабочие чертежи ИС-7 были готовы уже в сентябре 1945 года. Трехгранную лобовую часть он унаследовал от ИС-3, но тут она не так сильно выступала вперед и имела более толстую броню (150 мм против 100 мм у предшественника). Несмотря на достаточно компактные габариты, вес боевой машины достигал 65 тонн.

Для такого тяжелого танка разработчикам нужен был двигатель мощностью 900-1200 л.с. За его разработку взялся завод № 800, но не успел к поставленным срокам. Завод № 77 предлагал альтернативу в виде спаренной установки дизелей В-16, однако по результатам испытаний была выявлена ее полная конструктивная непригодность. Тогда Кировский завод совместно с заводом № 500 в спешном порядке приступил к созданию нового двигателя ТД-30 на базе авиационного АЧ-30. Он позволял достигать скорости до 60 км/ч на твердом грунте и порядка 30 км/ч на разбитой булыжной дороге. Этот двигатель установили на двух первых образцах ИС-7, хотя из-за невысокого качества сборки он требовал дополнительной доводки.

Первый вариант трансмиссии «Объекта 260» имел шестиступенчатую КПП, планетарный механизм поворота и гидравлические сервоприводы, облегчавшие управление танком.

Ходовая часть разрабатывалась на основе новых вариантов подвесок, испытанных на образцах серийных танков. ИС-7 получил ряд уникальных для отечественного танкостроения нововведений: гусеницы с резино-металлическим шарниром, гидравлические амортизаторы двухстороннего действия, опорные катки с внутренней амортизацией для больших нагрузок, а также пучковые торсионы.

Для «Объекта 260» планировалось разработать новую 122-мм пушку с начальной скоростью бронебойного снаряда около 1000 м/с, но работы по ней не были завершены в срок. Поэтому в начале 1946 года Центральное артиллерийское конструкторское бюро спроектировало по просьбе Ж.Я. Котина 130-мм пушку С-26 с щелевым дульным тормозом. Ее баллистические характеристики были близки к морскому орудию Б-13 аналогичного калибра. Использованный в конструкции механизм заряжания позволял производить 6-7 выстрелов в минуту. Помимо основного орудия, танк имел семь пулеметов: один 14,5-мм КПВ и шесть 7,62-мм РП-46.

Первый ИС-7 был собран 8 сентября 1946 года. До конца года танк прошел 1000 км и по результатам ходовых испытаний был признан отвечающим основным тактико-техническим требованиям. Второй экземпляр, собранный 25 декабря, успел пройти только 45 км. Помимо двух опытных машин, на Ижорском заводе изготовили еще два броневых корпуса и две башни для испытаний обстрелом из орудий калибра 88, 122 и 128 мм. Полученные результаты были учтены при разработке окончательного варианта бронирования танка.

На протяжении следующего года конструкторское бюро Кировского завода работало над улучшением конструкции ИС-7. Новый танк сохранил большинство характеристик прошлой модели, однако получил ряд усовершенствований. Ширина корпуса увеличилась до 3,4 м, а общая высота уменьшилась до 2,6 м благодаря более сплюснутой башне. Вес танка увеличился до 68 тонн. По предложению конструктора Г.Н. Москвина корпус также получил криволинейные борта.

Двигатель ТД-30 заменили на серийный морской дизель М-50Т мощностью 1050 л.с. Для его охлаждения впервые в отечественном танкостроении использовались эжекторы, изготовленные из фрезерованных броневых листов. Объем топливных баков из специальной прорезиненной ткани был увеличен с 800 до 1300 литров. В танке была установлена новая восьмиступенчатая трансмиссия, созданная совместно с МВТУ имени Н.Э. Баумана.

Ходовая часть включала в себя 14 двойных опорных катков большого диаметра с внутренней амортизацией. Группа инженеров под руководством Л.З. Шенкера разработала гидравлические амортизаторы двустороннего действия, использование которых увеличило плавность хода. Гусеницы с резино-металлическим шарниром были сложны в производстве, но обладали высокой износоустойчивостью и позволяли снизить уровень шума при движении танка. Ширина гусеничной цепи составляла 710 мм.

Центральное артиллерийское конструкторское бюро усовершенствовало пушку С-26. Предложенное вместо нее 130-мм орудие С-70 стреляло бронебойными снарядами массой 33,4 кг с начальной скоростью 900 м/с. Механизм заряжания имел электропривод и сравнительно небольшие габариты. Прицельный комплекс также был доработан для ведения точной стрельбы на дальних дистанциях.

Танк получил второй турельный крупнокалиберный пулемет, который крепился на специальной штанге на крыше башни. Он имел дистанционное управление и таким образом позволял, не выходя из танка, вести огонь как по наземным, так и по воздушным целям. Еще три пулемета (КПВ и два РП-46) располагались в маске пушки, два РП-46 находились на надгусеничных полках, два крепились на башне.

ИС-7 был оборудован автоматической системой пожаротушения конструкции М.Г. Шелемина, рассчитанной на трехразовое включение в случае возгорания танка. Она устанавливалась в моторно-трансмиссионном отделении машины.

Экипаж ИС-7 состоял из пяти человек – механика-водителя, командира, наводчика и двоих заряжающих, которые располагались в башне. Место командира было справа от орудия, место наводчика — слева. Заражающие, помимо выполнения своей основой обязанности, были ответственны и за управление пулеметами.

Летом 1948 года Кировский завод изготовил четыре танка ИС-7. Заводские испытания показали, что, несмотря на большую массу, машина спокойно развивает скорость 60 км/ч и обладает отличной проходимостью.

После заводских испытаний новые ИС-7 передали на государственные. Танк произвел сильное впечатление на членов комиссии. Главный испытатель Министерства транспортного машиностроения СССР Е.А. Кульчицкий писал:

«Мне была оказана большая честь, я получил предложение первым придать движение этому замечательному танку. Трудно передать словами свои ощущения. При скорости более 60 км/ч эта тяжелая машина легко откликается на самые незначительные усилия, прикладываемые к рычагам и педалям. Передачи переключаются маленьким рычажком, машина абсолютно покорна водителю».

ИС-7 оказался практически неуязвим: он выдержал обстрел не только из 128-мм немецкой пушки, но и из собственного орудия. Более того, проведенный на собаках эксперимент свидетельствовал о высокой степени защищенности экипажа в боевых условиях. Суть опыта была в следующем: животных посадили на места экипажа, после чего подвергли танк обстрелу. На состоянии собак перенесенное испытание никак не сказалось.

Не обошлось и без происшествий. Во время обстрела у одного танка отвалился блок подвески с катком: снаряд, скользнув по гнутому борту, попал в слабо приваренную деталь. У другого танка при пробеге загорелся двигатель, выработавший на испытаниях свой гарантийный срок. Система пожаротушения не смогла погасить огонь, экипаж покинул машину, и танк полностью сгорел. Однако в целом испытания были впечатляющими.

Сложно сказать, насколько успешным был бы ИС-7, если бы отправился в массовое производство. Заказу на первые 50 машин, полученному Кировским заводом в 1949 году, не суждено было воплотиться в железе по причине нехватки финансирования – советская оборонная промышленность переориентировалась на создание более дешевых средних танков. К тому же, транспортировка машины весом 68 т была невозможна: железные дороги того времени не позволяли перевозить грузы тяжелее 50-55 тонн, и военные настаивали на облегчении танка. Вскоре работы по ИС-7 были прекращены.

По тактико-техническим характеристикам «Объект 260» превосходил как танки Второй мировой, так и своих послевоенных современников. В начале 1950-х годов наиболее мощными по бронированию и вооружению были британский «Конкерор» и американский M103. Оба танка имели 120-мм орудия (L1 и M58 соответственно). Как показали испытания, пробить корпус и башню ИС-7 из подобных пушек оказалось невозможно. Кроме того, советский танк при схожей массе значительно превосходил обе машины по подвижности: 60 км/ч против 34 км/ч. Танки, потенциально способные тягаться с ним на равных, появились за рубежом только в 70-80-х годах XX века.

Тем не менее, сама концепция «идеального» танка начала устаревать. В 1949 году был образован военный блок НАТО, геополитическое противостояние СССР и Запада требовало перемен. На первое место в «Большой игре» вышло ядерное оружие и авиация, а для решения локальных конфликтов лучше подходили средние танки.

ИС-7 стал могучим апофеозом развития советских тяжелых танков. Он опередил свое время и дал много перспективных наработок, но оказался не востребован в силу исторических реалий.
