Чертежи и популярные схемы туалета для дачи

Чаще всего в дачных поселках центральная канализация отсутствует, и строительство клозета становится жизненной необходимостью. Его возведение не является таким уж сложным делом и, в принципе, под силу любому, кто решил обустроить свой дачный участок.

Для этого требуется желание, кое-какие инструменты и некоторое представление об объекте строительства. Комфортабельный и гигиенический дачный туалет, чертежи которого можно найти на многих специализированных сайтах, позволит иметь городские удобства и за пределами больших населенных пунктов.

Содержание:

  1. Немного о дачном клозете
  2. Совет по обустройству с выгребной ямой
  3. Схема и устройство септика
  4. Немного о преимуществе биотуалета
  5. Делаем кабинку сделать своими силами
  6. Подведем итог

Каким он может быть

Существует несколько типов отхожих мест для дачи:

  • С выгребной ямой
  • Люфт- и пудр-клозет
  • Биотуалет

У каждого из них есть свои определенные преимущества и недостатки.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Так, например, на севере нашей страны наиболее оптимальным вариантом считается люфт-клозет. Его конструкция является чем-то средним между квартирным туалетом и классической уличной будочкой с выгребной ямой. В южной части России, где разложение отходов жизнедеятельности происходит намного быстрее, такая система уже не будет хорошим вариантом. Зато биотуалет может стать удачной его заменой.

Выбор типа клозета зависит от многих факторов, в том числе и от платежеспособности владельца дачного участка. А построить дачный туалет, используя чертежи, не так уж и сложно. Это может быть как простой сельский вариант или обычный септик, так и современная конструкция.

Как обустроить туалет с выгребной ямой

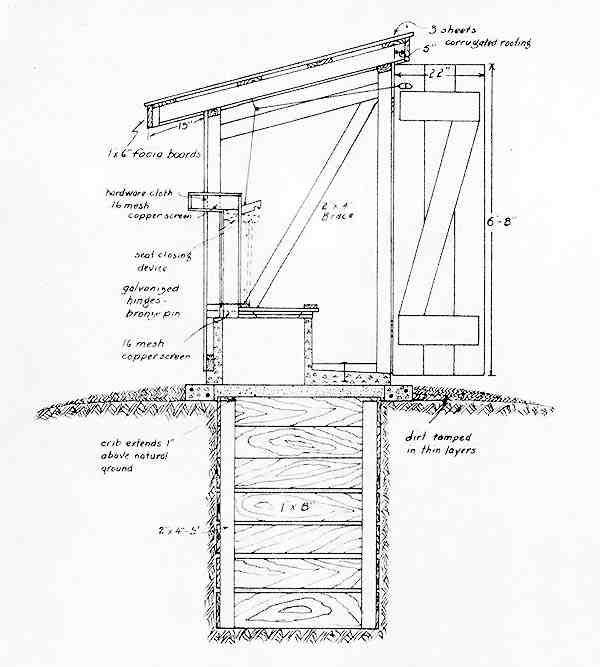

Эта традиционная конструкция имеет вид деревянной будки, размещенной в дальнем уголке участка. И чем дальше она расположена от сада и огорода, тем лучше. Но это не совсем удобно, так как в этом случае туалет находится далеко от жилого помещения. Конечно, на небольшом по площади участке разместить жилую зону и отхожее место на большом расстоянии друг от друга не получится, и тогда клозет будет соседствовать с домом, что также не очень хорошо.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Этапы работ по обустройству выгребной ямы

Для человека, который хоть немного разбирается в строительстве, соорудить дачный туалет будет не сложно, особенно если имеется чертеж с размерами. Для этого необходимо только наличие инструмента, материалов и немного умения.

Стандартный домик из вагонки можно соорудить в среднем за пару дней. Больше времени займет создание выгребной ямы. Так как ее надо не только выкопать, но и надежно герметизировать. Это делается с помощью бетонных колец или обкладывают изнутри кирпичом. При наличии на участке объектов питьевой воды надежность стенок ямы должна быть идеальной.

Схема септика без откачки

Схема септика без откачки

Такой дачный туалет, чертежи которого встречаются чаще всего, имеет большой недостаток – содержимое из выгребной ямы может поступать в почву или просачиваться в грунтовые воды, которые иногда используются для полива огорода или даже для питья. Этого допускать нельзя ни в коем случае.

Некоторые считают, что в прошлом отходы человеческой жизнедеятельности из выгребных ям применялись как удобрение.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Но это не совсем так, использовались главным образом отходы со скотного двора. Переполненные же туалетные ямы засыпались землей, а кабинки переносились на другое место. И только через несколько лет, при крайней необходимости, перепревшие отходы использовались на овощных грядках.

Герметичность выгребной ямы иногда обеспечивают использованием каких-либо емкостей, изготовленных из металла или пластика. Но и этот вариант имеет существенный недостаток – зарытые в землю баки недолговечны, даже если материалы, из которых они изготовлены, прошли специальную обработку.

Смотрим видео, схема септика своими силами:

Купив готовый деревянный туалет для дачи, или построив его самостоятельно, используя чертежи, решить все санитарные проблемы сразу не удастся. Наступит такой момент, когда надо будет чистить переполненную выгребную яму. Для этого следует вызывать ассенизаторскую машину, а это будут дополнительные расходы, которые зависят от объема выкачиваемых отходов и расстояния до дачи.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Биотуалет на дачном участке

Торфяной вариант

Если финансовые возможности не позволяют приобрести фабричное устройство этого типа, то его можно сделать и своими руками, применив торфяной наполнитель, который в дальнейшем можно использовать в качестве компоста.

Этот вариант в последние годы стал довольно популярным. В нем вместо традиционной выгребной ямы применяется емкость большого объема.

Накопительный бак не закапывается в землю, что существенно продлевает срок его службы.Если кабинка биотуалета выполнена из пластика, то это устройство получает ряд дополнительных преимуществ. Этот материал не гниет, не впитывает запахи, его эксплуатационный период значительно больше, чем у дерева.

Растворителем отходов в компостном туалете является торф, один килограмм которого перерабатывает около десяти литров стоков.

Деревянные кабинки торфяного биотуалета сооружаются таким же способом, как и классические сельские. Сначала определяются оптимальные размеры будущего дачного туалета, потом возводится каркас, к которому прибиваются доски.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Пудр-клозет своими силами

Установить его можно в любом уголке участка. В его конструкции нет стандартной выгребной ямы, ее функцию выполняет большая емкость из прочного материала. Опорожнение бака происходит по мере его заполнения.

Схема дачного варианта

Главным преимуществом такого устройства являются не только компактные размеры, но и безопасность дачного туалета, так как отходы не загрязняют почву и грунтовые воды.Схема устройства такой конструкции довольно проста.

Размеры дачного туалета вы вправе выбрать самостоятельно. На задней стенке делаются специальные отверстия для вентиляции и проведения очистных работ.

Внутри кабинки размещается короб, в котором содержатся торф или опилки, используемые для присыпки отходов. При заполнении емкости отходы выносятся на компостную кучу.

Что выгоднее: строим или покупаем

На современном строительном рынке представлено огромное количество готовых кабинок из самых разных материалов. Цена на них колеблется от 200 до 1000 долларов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Но на дачном участке чаще всего дешевле будет построить клозет самому из кирпича или деревянных досок. Его создание не требует специальных навыков и строительных знаний. Достаточно найти в интернете чертеж понравившегося дачного туалета, скачать его и запастись необходимыми материалами и инструментами.

При наличии деревянного бруса, фанеры, шифера и листового пенопласта построить удобный и практичный клозет не составляет большого труда.

Тем более, что выполнить все работы можно самостоятельно, не привлекая для этого специалистов. Туалет для дачи, созданный своими руками, обойдется в 2-3 раза дешевле готовой кабинки, а скопированный из сети чертеж будет служить руководством по его поэтапному строительству. При желании иметь туалетный домик, отличающийся от соседских аналогов, можно заказать индивидуальный проект и уже по нему построить кабинку, которая, кроме своего прямого предназначения, будет еще являться украшением дачного участка.

Размеры дачного туалета, чертежи и правила строительства

Недавно приобретенное загородное владение может еще не иметь ни дома, ни хозяйственных строений.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Однако туалет — та единственная конструкция, обойтись без которой сложно даже на первых порах. Представить себе нормальный быт без него невозможно, поэтому задача №1 — обустройство санузла. Комфортным важное помещение можно сделать, если подойти к процессу основательно. Необходимо разработать или найти готовый проект, оценить его со всех сторон, правильно выбрать размеры дачного туалета. Затем изучить особенности строительства и материалы, наиболее подходящие для требовательной конструкции.

Где лучше расположить дачный туалет?

Оптимальное место — угол дачного участка. Хорошо, если он затенен. От границ владения туалет должен находиться как минимум на расстоянии 1 м. Есть и санитарно-гигиенические требования, соблюдать которые надо неукоснительно. От жилых строений туалет, имеющий выгребную яму, должен находиться в 10-12 м, от источника питьевой воды — в 25 м, или еще дальше. Другие минимальные расстояния:

  • 1,5 м — от ягодных кустарников;
  • 4 м — от плодовых деревьев;
  • 8 м — от бани, летнего душа.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Учитывать надо даже те объекты, что находятся на соседних участках. Если в проекте предусматривается герметичный септик, необходимо обеспечить возможность беспрепятственного подъезда ассенизаторской машины. Учитывают также розу ветров, иначе запахи, несущиеся из санузла, могут сильно испортить настроение хозяевам, их гостям и соседям.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

  1. Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
  2. «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
  3. «Пудр-клозет» — санузел с домиком, но без ямы.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

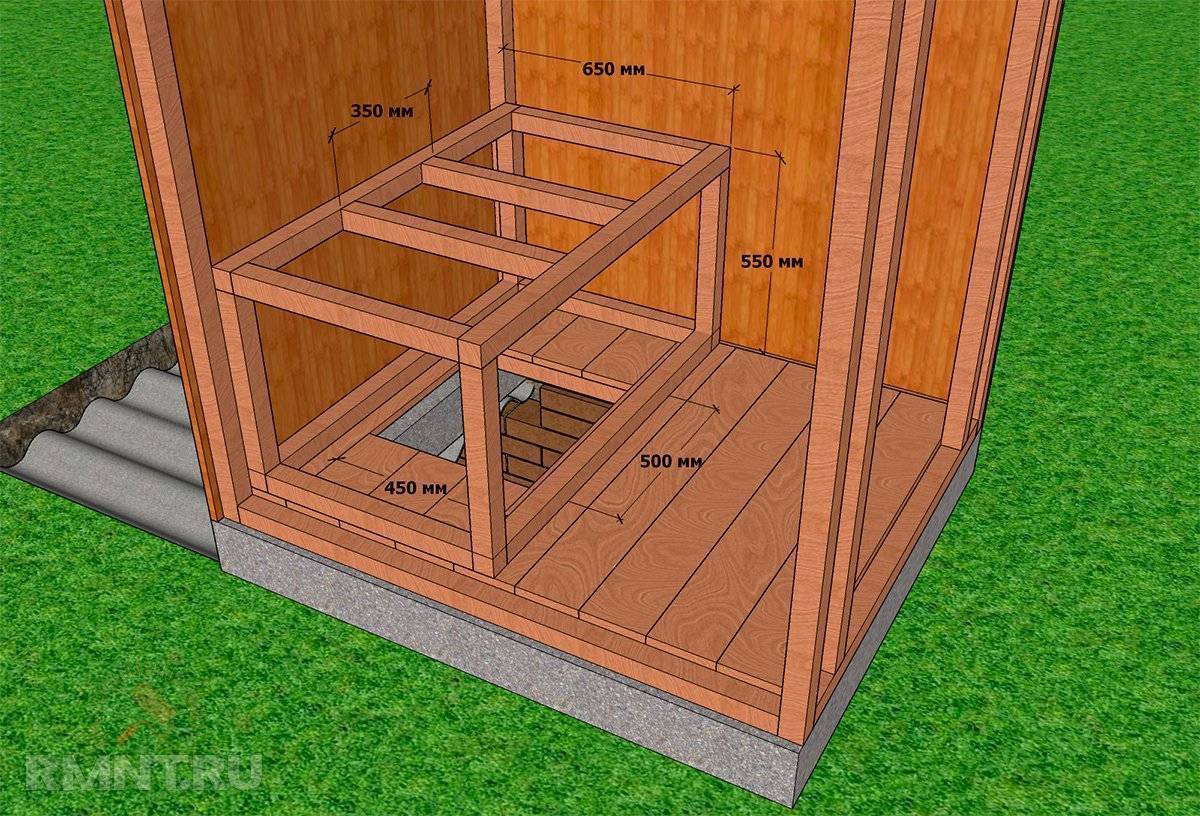

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

  1. Дерево — классический вариант для уличного туалета.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
  2. Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
  3. Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

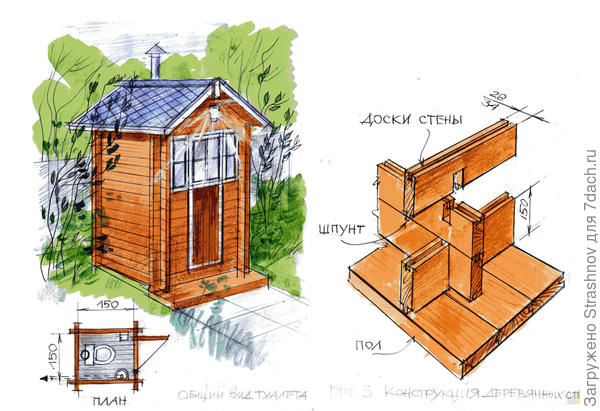

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Что учесть на стадии проектирования?

За образец лучше взять наиболее любимый деревянный «скворечник». Если не устраивают стандартные схемы и размеры дачного туалета, то разработка собственного проекта начинается со схемы каркаса. На этом листе сразу указывают габариты, количество стройматериалов, сечение досок и бруса.

При расчете количества облицовочного материала суммируют площади фасада, задней стенки и одной боковой.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Последнюю цифру удваивают. Не забывают про разницу высот передней и задней стенок, она обеспечивает уклон. Если в планах оборудование деревянного перекрытия, к расходным материалам прибавляют необходимое, на чертеже также отмечают размеры кровельного листа.

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Учитывают свойства грунта. Например, глинистый плохо впитывает воду, поэтому нужен больший объем резервуара. Песчаные и рыхлые почвы могут поглотить до 40% стоков в месяц, в этом случае яму можно сделать меньше.

Обустройство ямы для туалетной кабинки

Если есть чертеж, высчитаны оптимальные размеры дачного туалета, определен подходящий объем для котлована, можно приступать к самому трудоемкому этапу — сооружению ямы. Независимо от того, какой вариант выбран (герметичный либо поглощающий), яме необходимы надежные стенки, способные предотвратить просачивание отходов в почву. Есть наиболее распространенные и эффективные способы обеспечить безопасность для окружающей среды.

Бетонные кольца

Достоинства варианта — высокая скорость сооружения наряду с долговечностью такой выгребной ямы. Стыки колец крепят раствором, герметизируют и гидроизолируют. Для работы требуется всего день. Минус — необходимость «ангажирования» спецтехники, сулящей дополнительные расходы.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Монолит

Бетонный монолитный колодец требует гораздо большего времени на обустройства. Кроме раствора нужна опалубка, изготавливаемая из подручных материалов, — листов металла, досок, фанеры и т. д. Необходим армирующий каркас. Заливку рекомендуют выполнять слоями по 500-700 мм, поэтому работы быстро закончить не получится, однако бонус за такой способ — экономия материала на опалубку, большая прочность.

Емкости из пластика

Герметичность и невосприимчивость к влаге — неоспоримые достоинства такой тары. Однако есть и недостаток — гибкость материала. Этот минус устраняют, укрепляя стенки котлована арматурой и раствором, однако лучший вариант — еврокубы, имеющие металлическую обрешетку. Помимо этих емкостей охотно используют пластиковые бочки.

Кирпич

Это лучший вариант, если материал остался после строительства. Такой способ позволяет придать яме любую форму — квадратную, круглую, прямоугольную, а также до миллиметра соблюсти размеры.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Прочность стенок обеспечит даже кладка в полкирпича. Герметичность требует отсутствия в ней пустот. На завершающем этапе кирпичную стену оштукатуривают, гидроизолируют.

Строительство «скворечника»

С этапами и их последовательностью лучше познакомиться на примере этой простейшей конструкции. Вникнув в детали, можно «замахнуться» на более сложную форму туалета.

Обустройство фундамента

Оптимальный вариант — столбчатая разновидность. В грунт (глубина — 500-700 мм) устанавливают асбестовые трубы, покрытые слоем гидроизоляции. В них заливают раствор, потом там фиксируют деревянные опоры каркаса, контролируют их по уровню, предупреждая даже минимальное смещение при наборе бетоном прочности.

Каркас

Его делают из бруса 100х100 мм. Материал обрабатывают антисептиками и антипирином либо грунтуют, затем красят. Крепеж — деревянные метизы. Если есть сварочный аппарат, лучше соорудить металлический «скелет». Переднюю пару столбов делают выше задней, она обеспечивает крыше необходимый наклон.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Делают 2 вспомогательные горизонтальные обвязки: на уровне стульчака и для монтажа крыши. Для придания жесткости нужны диагональные брусья, их располагают по сторонам строения. Для формирования дверного проема используют вертикальные опоры и горизонтальную перемычку между ними.

Заключительный этап

В роли материала обшивки выступают доски (300 мм), профнастил, фанера. Монтируют гидроизоляционный слой, укладывают кровельный материал, навешивают дверь, в которой сделано окошко. Занимаются освещением, установкой крышки, сиденья и умывальника.

Последний штрих — устройство вентиляции, если она предусмотрена. Используют пластиковую трубу (100 мм). Ее выводят из ямы, обеспечивая герметичность, крепят с внешней стороны туалета металлическими хомутами. Верхнюю часть, возвышающуюся на 200-500 мм, оснащают дефлектором.

Размеры дачного туалета, чертежи и разнообразные конструкции — тема популярная, поэтому на просторах паутины можно найти, а затем и соорудить, самый оригинальный туалет.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Также вы можете сравнить цены на дачные туалеты:

В видео тоже недостатка нет. Например, этот ролик многим нравится:

Видео загружается…

как построить своими руками деревянный туалет для дачи, размеры и чертежи дачной постройки

Уборная на дачном участке – предмет первой необходимости. Самая первая постройка, которая появляется на территории – туалет. Лучше, когда он является отдельностоящим. Так, занимаясь делами на огороде, не нужно заходить постоянно в дом. Это позволит не приносить лишний раз с собою грязь и землю в дом, а неприятные запахи не будут распространяться там, где находятся жилые комнаты и кухня.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Особенности

Постройка уличного туалета на садовом участке – задача несложная, но имеющая свои особенности и нюансы. Туалет должен отвечать всем санитарным нормам и правилам, не доставлять неудобств хозяевам участка, а также их соседям. Еще на этапе проектирование, необходимо решить, как будут происходить все этапы строительства.

В первую очередь нужно определиться, где будет располагаться постройка, чтобы это было максимально удобно и комфортно для людей. Также нужно решить, будет ли он с выгребной ямой или без нее. В первом случае нужно знать, как ее сделать, какого размера, как обеспечить ее герметичность, чтобы отходы не засоряли землю и воду на участке. Во втором – какой использовать нейтрализатор: химический состав, био-наполнитель или торф.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Важный момент, который необходимо продумать до начала постройки туалета – устройство самого домика: по какой схеме его построить, из каких материалов, какого размера, как в будущем нейтрализовать распространение запахов. Чтобы постройка дополняла внешний вид участка, стоит подумать о дизайне домика.

Разновидности

Существует несколько видов туалета для дачи.

С выгребной ямой

Это самый простой и распространенный вид уличного летнего туалета. В земле делается углубление около 1,5–2 м, над которым устанавливается небольшое деревянное сооружение. Отходы накапливаются в этой яме, а со временем, ферментируясь, разлагаются.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Если яма наполняется слишком быстро и содержимое не успевает разлагаться, можно прибегнуть к помощи ассенизаторской машины. Деревянный домик может быть выполнен в оригинальном дизайне, чтобы украсить участок, например, он может выглядеть как «Теремок» или «Мельница».

Люфт-клозет

Это одна из разновидностей предыдущего варианта. Строят такой туалет чаще всего примыкающим к дому или к другим отапливаемым сооружениям на участке, например, с хозблоком. Его конструкция включает в себя приемную воронку, сточную трубу, выгребную яму и вентиляцию – люфт-канал для вытягивания воздуха. Чтобы воздух проходил по каналу, его для этого располагают около дымохода. Продвигаясь по сточной трубе, воздух попадает в нагреваемую часть дымохода, а затем наверх к специальному отверстию для вентиляции. Несомненным плюсом является то, что такой туалет – теплый и может использоваться в зимнее время года.

Пудр-клозет

Его конструкция не предусматривает выгребную яму.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Углубление под туалетом представлено в виде бочки. Этот вариант подойдет для участков с высоким расположением внутренних вод, где нет возможности вырыть яму. Для нейтрализации запахов используются зола, опилки, торф, ими посыпаются нечистоты по необходимости, «припудриваются». По мере заполнения бочки, ее нужно опорожнить. Перемешав нечистоты с торфом, их впоследствии можно использовать как удобрение.

Торфяной туалет

По своему устройству напоминает пудр-клозет, поскольку предполагает использование торфа для нейтрализации запахов. Конструкция представляет из себя обычный унитаз, наполнителем которого является торф. Вместо труб используется специальная емкость, которая накапливает отходы. Установить такой вариант можно как на территории дома, так и в специально оборудованном домике на участке.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Для нейтрализации запахов важно обеспечить постройку вентиляционным отверстием.

Биотуалет

Самый простой вид обустройства дачного туалета. Это переносная кабинка, имеющая емкость со специальным средством для перерабатывания отходов.

Туалет с химическим наполнителем

Похож на предыдущий мобильный вариант, но в этом случае для утилизации отходов используется не био-наполнитель, а химическое вещество.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Его нельзя впоследствии использовать для удобрения почвы.

Главный фактор, по которому делается выбор из существующих вариантов – глубина прохождения грунтовых вод. Если их уровень проходит на глубине более, чем на 2,5 м, даже когда идут дожди или паводки, установить можно любой из видов. Если уровень вод выше, чем эта отметка, лучше не выбирать варианты с выгребной ямой.

Важные нюансы

Принимая решение о строительстве туалета на дачном участке, выбирая его разновидность, необходимо знать правила его установки. Существуют законы, которые регулируют постройку дачных сооружений. Кроме того, нужно подумать, как обустроить туалет без запаха, какие санитарные нормы важно соблюсти, как спроектировать клозет при отсутствии канализации.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Выбирая место для постройки, стоит заранее позаботиться о том, чтобы она находилась максимально скрыто от глаз соседей и чтобы в случае открывания двери, никто ничего не смог увидеть.

Один из главных моментов – решить, каким образом будет происходить очистка содержимого туалета. Если планируется выгребная яма, нужно заранее позаботиться о беспрепятственном подъезде к нему ассенизаторской машины.

Санитарные нормы

Перед началом строительства дачного туалета, нужно убедиться, что будущая постройка будет соответствовать определенным санитарным нормам и правилам гигиены.

  • Удаленность клозета от колодца или скважины должна составлять не менее 30 м во избежание загрязнения воды.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Кроме того, если местность неровная, туалет должен стоять уровнем ниже источников питьевой воды.
  • Если на участке есть постройки, предназначенные для мытья (баня, душ), расстояние до них должно быть не менее 8 м.
  • Если на территории есть помещение для содержания животных, его удаленность должна составлять не менее 4 м.
  • Также стоит позаботиться о культурных растениях. Минимальная удаленность от деревьев – 4 м, от кустарников – не менее 1 м.
  • Туалет не должен источать какие-либо неприятные запахи. Определяя место для будущей постройки, должна учитываться роза ветров.
  • Выгребная яма, если она имеется, должна быть хорошо изолирована, чтобы не допустить смешивания нечистот с грунтовой водой. Лучший вариант – предусмотреть в качестве ее дна специальную емкость.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  • Удаленность ямы от жилых построек должна составлять максимально возможное значение, минимально – 5 м.
  • Удаленность туалета от соседских участков должна быть не менее 1 м.
  • Для туалетного домика необходимо продумать, как провести освещение. Вся проводка должна быть тщательно обработана специальной смесью, отталкивающей воду.
  • Очистка ямы должна проводится сразу по мере необходимости. Для этого можно воспользоваться услугами ассенизаторской машины или применить химическое средство, разлагающее отходы, которое также будет служить профилактикой развития грибка и других вредных микроорганизмов. Если ни тот, ни другой вариант невозможны, яму нужно накрыть металлическими листами для перегнивания нечистот.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Что делать, если нет канализации?

Если на участке нет возможности провести центральную канализацию, законными считаются следующие варианты утилизации отходов.

  • Металлическая или пластиковая емкость, которая может накапливать нечистоты. Для ее очищения может быть использована ассенизаторская машина.
  • Специальное септическое средство, растворяющее нечистоты.
  • ЛОС – локальное очистное сооружение. Подобное устройство требует регистрации в СЭС.

Лучший способ выбрать для себя очистительное сооружение – обратиться к председателю, который подскажет лучшее решение. Часто бывает так, что для всего дачного кооператива уже существует разрешенный вид системы для утилизации отходов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Нужно ли регистрировать?

Согласно СНиП 30-02-97, п. 8,7, если на участке отсутствует оборудованная канализация, возможна установка пудр-клозета или биотуалета. Если планируется установить туалет с выгребной ямой, прежде чем приступить к его строительству необходимо согласовать и зарегистрировать проект в СЭС.

Стоит иметь в виду, что правила установки дачного туалета могут разниться в зависимости от региона. В каждой области действуют свои экологические правила, которые индивидуально нужно уточнять в региональном СЭС. Один закон все же един – отходы человеческой жизнедеятельности нельзя сливать в землю, грунтовые воды не должны загрязняться.

В случае нарушения закона, на владельца земли накладывается административный штраф, а его действия расцениваются как порча земли.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Однако, подобные действия встречаются довольно часто, поэтому обычно в первый раз инспектора ограничиваются предупреждением. Нужно иметь в виду, что через какое-то время инспектор может организовать повторную проверку, поэтому все нарушения лучше своевременно устранить.

Размеры

Размер будущего туалета зависит от его разновидности. Разные конструкции имеют различные рекомендованные значения. Если планируется поставить на участке пудр-клозет, его размер не должен быть меньше, чем 1 м в ширину и 1,4 м в длину, минимальная высота потолка – 2,2 м. Максимальное значение параметров может быть абсолютно любым. Для погружения труб лучше определить глубину в 50–70 см.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Для люфт-клозетов важный параметр – размер выгребной ямы. Ее глубина должна быть не менее 1 м, лучше – 2 м. В диаметре ее размер обычно делается 1 м. Надземная постройка может иметь любые габариты. Аналогично проектируется простой дачный вариант с выгребной ямой.

В любом случае размер туалета должен быть такой, чтобы всем членам семьи комфортно было находится внутри, свободно разворачиваться и вставать в полный рост.

Как построить?

Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться. Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.

Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой. Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш».Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.

Материалы

В качестве материалов для строительства туалета можно использовать различные варианты. Часто используется то, что осталось от строительства основных сооружений на участке.

Для обустройства выгребной ямы потребуется следующее:

  • песок;
  • цементная смесь;
  • щебенка;
  • арматура, чтобы укрепить фундамент;
  • сетка-рабица, чтобы обтянуть дно и стенки ямы, а также металлические штыри, чтобы прикрепить эту сетку к почве.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Другой вариант вместо рабицы и бетона – кирпич, которым также выкладывается дно и стенки ямы. Еще можно использовать колодезное бетонное кольцо, которое имеет в своих стенках отверстия или большие резиновые покрышки. Самый простой вариант – приобрести уже готовую, специальную емкость, обработанную септическим раствором и выпускаемую различных размеров.

Туалетный домик можно изготовить из разных материалов.

Из дерева

Чтобы деревянная постройка получилась по весу не очень тяжелой, лучше использовать доски. Из бруса конструкция будет тяжелее, в этом случае сначала необходимо позаботиться о фундаменте.

Самый распространенный вариант дачного туалета – из деревянных досок.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Он имеет как достоинства, так и недостатки.

К преимуществам деревянной постройки можно отнести:

  • Эстетический внешний вид. По сравнению с металлическим или пластиковым домиком, деревянный выглядит более солидно и уютно. Кроме того, он гармонично вписывается в природную атмосферу, т. к. изготовлен из натурального материала.
  • Строительство такого домика не потребует больших финансовых затрат.
  • Долговечность. При своевременной обработке древесины защищающими растворами и очищении поверхности от грязи, постройка может прослужить в течение долгих лет.
  • Дерево само по себе обладает свойством нейтрализации неприятных запахов, особенно в первое время после установки сооружения, источая приятный лесной аромат.
  • Если постройка становится непригодной для дальнейшей эксплуатации, ее легко можно разобрать на части и утилизировать, используя для растопки печи или костра.

Из кирпича

Это основательный, трудоемкий и дорогостоящий вариант.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Для него также потребуется возведение фундамента. Стоит понимать, что использование этого материала не обеспечит дополнительное тепло внутри туалета. Для этого помещение нужно утеплять отдельно, используя легкие материалы, например, пенопласт.

И профнастила

Такую конструкцию можно возвести, не затрачивая лишнего времени и сил. Кроме того, из профлиста получается легкая по весу постройка, что не даст осесть грунту.

Из фанеры или ОСБ-плиты

Довольно простой и удобный вариант. Его постройка не потребует много времени и финансовых затрат. Также можно использовать этот материал для облицовки каркаса, построенного из профильной трубы или бруса.

Недостатками деревянной конструкции являются следующие факторы:

  • Все деревянные постройки легко воспламеняются и в случае пожара полностью уничтожаются за короткое время.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Избежать этого можно с помощью специальной пропитки жаростойким раствором.
  • Если не обработать поверхность специальным средством, доски быстро могут отсыреть и сгнить.
  • Древесина – материал, в котором могут заводиться различные насекомые, уничтожающие постройку. Избавить от них может только периодическая обработка помещения средством от вредителей.

Необходимые инструменты

В процессе работы могут понадобиться следующие предметы:

  • для обустройства выгребной ямы: лопата, лом или перфоратор (на случай попадания в почве камней), ручной бур, емкость, которая будет помещена в яму (большая бочка или колодезное кольцо из бетона), молоток, шуруповерт, шлифовальная машина по камню и металлу, электрический лобзик, измерительная рулетка, уровень;
  • для строительства домика: перфоратор или дрель, крепеж (герметик, саморезы, гвозди, дюбели), ножовка для металлических поверхностей, рулетка и уровень, пассатижи, изолирующая лента (для вентиляции), молоток, металлические уголки, ручка и задвижка, унитаз.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Пошаговая инструкция

Прежде чем приступать к строительству дачного туалета, необходимо составить подробный план работы и чертежи для каждого из этапов.

Проект строительства должен включать следующие шаги:

  1. Обустройство выгребной ямы.
  2. Сооружение фундамента.
  3. Возведение домика.

Первый этап – рытье выгребной ямы. Ее форма определяется ее будущей конструкцией. Она может быть в форме круга или квадрата.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Если будет использоваться специальная емкость, яма делается так, чтобы ее входное отверстие располагалось в предполагаемом месте для стульчака, а другое отверстие – за пределами постройки, которое предназначено для очистки емкости от нечистот. Форма ямы должна быть такая же, как емкость, а ее размер должен быть чуть больше, примерно на 30 см в диаметре, чтобы почву легче можно было утрамбовать.

Если в качестве стенок ямы выбран бетон или кирпич, форма и размер может быть любым.

Обустройство ямы происходит поэтапно:

  • Дно выкопанной ямы в дренажных целях необходимо засыпать камнями, щебнем или кусками кирпича.
  • После этого на стенах необходимо закрепить сетку-рабицу.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Для этого используются металлические штыри, которые забиваются в грунт. Дополнительно укрепить стены можно добавив к сетке армирующую решетку.
  • После этого необходимо покрыть стены слоем бетона в 5–8 см и дать ему полностью застыть. Затем стены нужно оштукатурить снова с применением бетона. Этот слой также нужно оставить полностью высохнуть.
  • Яму необходимо перекрыть. Для этого может быть использована железобетонная плита, которая впоследствии послужит фундаментом для будущей постройки.
  • Сверху ямы укладываются деревянные бруски или бетонные столбики, которые утапливаются в почву, создавая с поверхностью земли ровную поверхность одного уровня. Дерево должно быть пропитано любым септическим раствором.
  • Вся поверхность застилается плотным полиэтиленом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото На месте будущего унитаза и отверстия для очищения содержимого ямы оставляется необходимое пространство. Эти два отверстия должны быть отделаны по периметру опалубкой. В месте, предназначенном для ликвидации нечистот, впоследствии устанавливается люк.
  • На пленку кладется каркас из решетки, которая также отделывается опалубкой по периметру.
  • Бетонным раствором заливается вся площадка. Этому слою необходимо дать хорошо просохнуть. Для лучшей прочности поверхности через какое-то время ее можно покрыть сухим цементом. Эта бетонная заливка будет служить фундаментом будущей постройки.
  • Можно переходить к установке туалетного домика.

Если дно ямы планируется выложить автомобильными покрышками, нужно иметь в виду, что пользование такой конструкцией возможно только с редкой периодичностью, когда на дачный участок семья приезжает только по выходным, например.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Такая яма имеет свойство очень быстро наполняться и пользоваться ей будет неудобно.

  • В первую очередь для оборудования этого варианта нужно вырыть саму яму. Делается она формой, повторяющей очертания покрышек, но на 15–20 см больше в диаметре.
  • Дно ямы засыпается камнями и щебнем с дренажной целью. Этот слой может быть в высоту около 20 см.
  • На дно ямы по центру кладутся покрышки в таком количестве, чтобы верхняя составляла с поверхностью земли ровный слой.
  • По внешнему периметру оставленные пустоты засыпаются щебнем и песком и утрамбовываются.
  • Чтобы конструкция была более прочной, сверху нужно соорудить легкий фундамент. Для этого по периметру уложенных покрышек вокруг всего туалета в земле проделывается углубление около 50 см глубиной.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  • На дно углубления засыпается песок до 10 см в высоту, сверху песка укладывается такой же слой щебня.
  • Щебень и песок сверху укрываются плотным полиэтиленом.
  • Затем необходимо придать фундаменту прочный каркас. Для этого подойдет облицовка углубления кирпичом и обработка его с помощью цемента, либо установка армирующей сетки, которую необходимо залить бетонной смесью.
  • После того как слой бетона высох, фундамент оштукатуривается и выравнивается.
  • Поверхность необходимо покрыть изолирующим материалом, например, рубероидом.
  • Можно приступать к установке туалетного домика. Для этого на фундамент сначала нужно установить раму из деревянных, крепких брусков, на которые будет установлена сама постройка.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Если планируется обустроить яму с помощью большой бочки или нескольких бочек, поставленных друг на друга, алгоритм действий абсолютно повторяет устройство ямы с автомобильными покрышками. Этот вид конструкции очень прост в реализации, однако, имеет один большой минус – недолговечность. Металл при соприкосновении с почвой и нечистотами имеет свойство быстро ржаветь и портиться.

После сооружения ямы, нужно продумать, каким образом помещение будет защищено от газов, поступающих из этой ямы. Даже если установить плотную заслонку, между деревянными досками все равно останутся щели, которые будут пропускать воздух и неприятный запах. Для функционирования системы вентиляции в яме оставляется еще одно отверстие, которое будет соединено с отверстием в задней стенке туалета.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Диаметр отверстия должен быть около 10 см.

Следующий этап – возведение самого домика. Для этого нужно обязательно иметь заранее приготовленную схему и чертеж постройки. Для начала нужно определиться с ее дизайном. Чтобы домик не портил внешний вид всего участка, можно выбрать очень красивые варианты, например, имитирующий сказочную избушку из бревен – тип «Теремок».

Для этого сначала делается каркас по чертежу из досок в форме ромба. После этого нужно построить крышу и покрыть ее кровлей. После крыши обшиваются стены деревянными досками или металлическими листами – любым доступным материалом. Эта конструкция может быть установлена как на выгребную яму, так и на биотуалет.

Завершающий этап – установка двери и окна.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Делается это в последнюю очередь, ведь в процессе монтажа домика конструкция может претерпевать некоторые изменения в размерах, дверной проем в итоге может оказаться чуть шире или уже. Дверь навешивается на 2 или 3 петли. Необходимо позаботиться о наличии щеколды с внутренней стороны помещения. Окно обычно делается небольшим по размеру со стороны, где располагается дверь под крышей. Помимо окна, под крышей необходимо предусмотреть небольшое отверстие – естественную систему воздухообмена. Поскольку оно располагается непосредственно под крышей, кровельное покрытие защищает его.

По желанию можно произвести внутреннюю отделку помещения. Это придаст туалету законченный и уютный вид. Для этого стены красятся краской либо оклеиваются обоями. На окна можно повесить занавески, добавить декоративные элементы – картины на стенах, цветы в горшках.

Еще один вариант – строительство домика в виде треугольника – тип «Шалаш».Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Это довольно простая при возведении конструкция, которая не отнимет много времени и сил. Ее несомненными плюсами являются простор внутри помещения и устойчивость основания. Стены такого домика служат одновременно и крышей. Особенно эта конструкция удачна в сезон дождей и снегопадов, стены всегда останутся сухими.

Строительство ведется в соответствии с чертежом. Сперва делается каркас, обозначается место для унитаза, а затем стены обшиваются выбранным материалом. В этом случае обшивке подвергаются только передние и задние стены, боковые покрываются материалом для кровли. Системой утилизации отходов при такой конструкции может быть как выгребная яма, так и биотуалет.

Еще один вариант домика – традиционный или тип «Скворечник».Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Это прямоугольный домик, который строится по общим принципам по чертежам. Его дизайн может быть абсолютно любым. Постройка устанавливается на деревянную раму из брусьев, которая крепится к фундаменту. Обычно передние вертикальные стойки каркаса длиннее, чем задние. В этом случае получается уклон для крыши. Эти стойки крепятся в первую очередь к основанию-раме. Затем фиксируется другая горизонтальная рама – потолок.

На высоте примерно 50 см устанавливаются горизонтальные перекладины. В этом месте предполагается установка унитаза. После этого обшиваются стены, и покрывается крыша. Последним этапом является настил пола и установка стульчака.

Часто туалет объединяют с другой постройкой, например, с душем или хозяйственным блоком.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В этом случае постройка будет занимать гораздо большую площадь, что необходимо продумать заранее. Объединение туалета с душем позволит использовать одну систему слива воды.

Советы и рекомендации

Обустройство дачного туалета – важный вопрос. Если хорошо продумать его постройку заранее, он прослужит многие годы.

Несколько рекомендаций помогут максимально удачно спроектировать конструкцию.

  • Самый лучший вид дачного туалета – торфяной.
  • Чтобы выгребная яма получилась прочной, изолированной от земли и грунтовых вод, ее можно залить бетоном или использовать кирпич для облицовки стенок и дна.
  • Для внутренней отделки помещения лучше использовать теплые материалы, например, дерево.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Кроме того, стоит позаботиться, чтобы пол не был скользким. Поэтому, например, кафельная плитка – не лучший вариант.
  • Во время строительства каркаса домика и обшивки его досками, необходимо обработать материал антисептическим раствором, чтобы постройка была защищена и прослужила дольше. После этой процедуры тон дерева становится темнее.
  • Если в качестве очистительного средства использовать химический раствор, помимо своего прямого предназначения, он будет дополнительно служить профилактикой размножения вредных микроорганизмов.
  • Не стоит устанавливать на дачном участке унитаз, предназначенный для городского пользования. Обычные унитазы имеют загнутое внутреннее направление для смыва. Дачный унитаз должен иметь прямое направление.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Кроме того, модели для городских квартир обычно имеют большой вес, что нежелательно для уличного случая. Лучший вариант – специальная модель из пластика.
  • Лучше, если сидение унитаза будет теплым, особенно если планируется использовать туалет зимой. Существуют специальные термосидения, изготавливаемые из полипропилена, которые удерживают тепло даже в самую холодную погоду.
  • Не стоит игнорировать вопрос о дизайне домика. Он должен быть красивый, чтобы постройка прослужила долгие годы и радовала хозяев. Среди оригинальных идей можно выделить домик в виде сказочной избушки, кареты, китайского домика, мельницы.
  • Если внутреннее пространство позволяет, можно повесить в туалете умывальник для мытья рук.

Удачные примеры и варианты

Внешний вид туалетного домика может быть абсолютно любым.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Все ограничивается только фантазией хозяина.

  • Очень аккуратно выглядит постройка в виде теремка.
  • Для ценителей оригинальности может прийтись по вкусу конструкция в виде настоящей кареты.
  • Традиционная постройка в виде домика смотрится очень гармонично на участке. Удачной считается постройка в виде шалаша, стены максимально защищена кровлей от влажности и других факторов окружающей среды.

В качестве альтернативного материала могут быть использованы листы из профнастила.

Самым простым вариантом является биотуалет, для которого не обязательно возведение отдельной постройки.

О том, как сделать дачный туалет «Теремок» своими руками, смотрите в следующем видео.

Ванная своими руками — ТаВанная.

Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото ру Чертежи и размеры туалета на даче — Ванная своими руками

Если подумать хорошо, то не так уж сложно сделать туалет на даче своими руками, не стоит переживать, если до этого вы не занимались строительством чего-либо. Давайте рассмотрим все преимущества имеющихся вариантов, разберёмся, как делать чертежи таких конструкций. Вы можете, конечно, не задумываясь, купить готовое сооружение на рынке, строительном магазине, которое нужно будет только установить, но как вы сами понимаете, это удовольствие не из дешёвых. В загородном доме не только приятно, но и комфортно отдыхать. Очень важным критерием для создания полного комфорта является дачный туалет. Согласитесь без отхожего места, отдых – не отдых. Большинство скажут, что ничего сложного обустроить такое место — нет, но на самом деле это не совсем так. Перед тем как приступить к строительству отхожего места, вы должны решить каким он будет, здесь вариантов не так много.

Содержание статьи

  • 1 Туалет на участке – без него не обойтись
  • 2 Выбор места для туалета
  • 3 Туалет с выгребной ямой
    • 3.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 1 Этап 1
    • 3.2 Этап 2

Туалет на участке – без него не обойтись

Туалет для дачи не просто желателен, он необходим каждому дачнику, без него просто не представляется существование за городом. Согласитесь, что это сооружение важнее самой дачи. На фото в интернете вы могли видеть самые разнообразные модели отхожих мест, начиная от самодельных, небольших, заканчивая готовыми коробками, только бери и устанавливай. Не важно, какой именно туалет для дачи вы выберет, главное, чтобы вам было комфортно.

Дача – это место, где отдыхаешь душой, телом, если на участке есть небольшой огородик, в нём приятно проводить время, пропалывая, поливая саженцы. Не хотите строить дачный туалет своими руками, в этом случае, удовлетворённость не будет такой полной. Неоднократно на фото, вы могли видеть дачные участки, на которых нет ничего кроме отхожего места, и думали, что что-то здесь не так, на самом деле, это правильное решение, не имея на своей плантации домика, вначале построить деревянный туалет для дачи.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Эта конструкция на вашем участке должна появиться первой, а после неё, вы уже можете строить дачу, беседку, мансарду.

Выбор места для туалета

Перед тем, как приняться сбивать из досок туалет на даче, нужно правильно выбрать место для его строительства. Не думайте, что вы можете построить его где угодно, существуют законы по этому поводу, правила, нормы санитарного типа, нельзя просто скачать фото из интернета и сделать, как вам хочется. При выборе места должны быть учтены интересы ваших соседей со всех сторон, их расположение, размеры дачного домика, других сооружений.

Правила:

  • Обязательно знать, что расстояние от постройки такого типа до колодцев (вашего и соседей), должно быть 20 метров, как минимум. Если водный ресурс из колодца используется не только для бытовых целей, тогда необходимо провести тщательный его анализ. Не соблюдение этого правила приводит к тому, что дачные туалеты загрязняют, отравляют воду в колодцах, расположенных недалеко от них;
  • Туалеты для дачи обычно располагают в укромном, отдалённом от домика месте, чтобы не мешать всем присутствующим на площади дачного участка, соседям.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото По правилам, расстояние от туалетной постройки до границы с соседним участком — не менее метра, либо сосед имеет право подать иск, тогда вам придется принудительно перенести дачный туалет своими руками, а также оплатить ещё штраф;
  • Если участок дачного типа неровный, находится под углом, туалет для дачи должен расположиться внизу этого участка, вы сами понимаете почему;
  • Очень часто вы могли видеть на фото дачных участков немного непонятное вам расположение туалета, так вот, скорее всего, при постройке сооружения учитывалась роза ветров. Правильное расположение туалетного домика по этому параметру избавит вас от запахов, доносящихся из него.

Продумайте также, каким образом, вы будете чистить выгребную яму или септик, так что, может стоит при размещении конструкции учитывать этот фактор? Размеры возводимой конструкции вы определяете самостоятельно, не делайте его слишком маленьким, узким — это сделает время проведения в нём, просто невыносимым.

Туалет с выгребной ямой

Если делаете туалет на даче своими руками, то рекомендуем вам сделать его с выгребной ямой. Этот метод является самым распространённым среди дачников. Неоднократно, на фото вы могли видеть схемы таких туалетов, но многие не понимают их. Мы расскажем вам пошагово, как построить удобный дачный туалет своими руками. Когда яма будет заполнена наполовину, нужно уже задуматься о её чистке.

Этап 1

Дачные туалеты, чаще всего, делают стандартными, поэтому начинаем с выкапывания выгребной ямы. Запомните, глубина ямы должна быть не менее полутора метров. Форма — квадрат, размеры сторон у которого по одному метру. Не забывайте, что стенки выгребной ямы нужно укрепить. Для этого вам не потребуются чертежи, нужно просто укрепить стенки деревянными брусами, досками или бетонными кольцами. В том случае, если неподалёку находится колодец, желательно загерметизировать всю яму по периметру, сделать её стенки водонепроницаемыми.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Этап 2

Дачный туалет своими руками – это не просто выгребная яма, а сооружение, в котором просторно, комфортно справлять нужду. Домик является защитным колпаком для ямы и для посетителя этой конструкции, так что приступим к его строительству. На фото вы могли видеть различные виды и формы таких домов. Выбирать какую именно форму будет иметь ваш туалет для дачи – только вам.

  • Покрыть брус, из которого и будет состоять домик – смесью грунтовочного типа, так вы защитите каркас от разложения, набухания и гниения.
  • Скрепить обработанный брус между собой – получается рама. Ставим полученную нами конструкцию на столбики.
  • После проделанных работ, четыре стойки прикрепляют к раме. Дачные туалеты должны быть ровными и правильной формы, поэтому все процессы строительного типа делают со строительным уровнем.
  • Устанавливаем стойки и укрепляем балки, чтобы можно было перейти к строительству крыши. Туалет для дачи строиться небольшим, но он не должен быть узким.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  • Строим подиум-сиденье, его спецы называют троном.
  • Обшиваем снаружи, изнутри выбранным вами материалом.

Эта инструкция поможет вам сделать туалет самостоятельно без помощи специалистов, которые с вас возьмут круглую сумму, за предоставленные услуги. Не забывайте сделать в туалете окошко, чтобы днём там было светло, если вы не хотите ночью на ощупь справлять нужду, тогда вам стоит провести туда электричество. Если пошагово и внимательно выполнять все рекомендации и правила, то ваша конструкция вас порадует своим внешним видом и качеством. Не забывайте о том, что в строительных работах нет места спешке, лучше поработать немного дольше, потратить больше сил, денег, но в результате получить желаемый качественный и комфортный туалет. Если вы пролистывали фото туалетов, которые строят на даче, могли заметить, что некоторые заказывают пластиковые био-туалеты.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Купить и установить его не проблема, а вот пользоваться долгое время не очень удобно.

Дачные туалеты из такого материала долго не служат, пластик быстро нагревается, выцветает, фекалии разъедают не очень плотный каркас со временем, так что на фото это может выглядеть красиво, а на деле — не практично. Если вы планируете приобрести дачу, то рассматривайте все варианты, как с туалетом, так и без него. Дачные туалеты, если и правильно построить, будут вам долго служить, так что не переживайте, если на участке его ещё нет. На фото всегда все предметы кажутся ярче и привлекательнее, поэтому, если вы будете выбирать дачные туалеты таким методом, учтите вышеприведенный факт. Инструкция по строительству написана доступным языком, чтобы все запросто смогли построить этот важный домик на своём участке.

Как построить дачный туалет своими руками + чертежи, фото

Ни одно местопребывание людей не может обойтись без туалета, и дача не является исключением.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Построить дачный туалет своими руками не составит большого труда. Туалет для дачи может быть организован различными способами начиная с традиционного деревенского и заканчивая современным септиком. В этой статье будет рассмотрено как организовать место сбора и утилизации отходов жизнедеятельности и сделать удобный и красивый туалет.

Виды туалетов для дачи

Дачный туалет по способу устройства можно разделить на три вида: уличный, торфяной, септик или выгребной.

Уличный или летний туалет для дачи представляет собой отдельное строение с ямой под ним для сбора отходов — это самый простой вид, он прекрасно будет удовлетворять все нужды владельцев.


Рис.1. Летний дачный туалет.
Рис.2. Туалетная кабинка из металлической трубы обшитая не прозрачным полибикарбонатом.
Рис.3. Конструкция дачного туалета.

Главное его достоинство в том, что чистка может не выполняться более 10 лет, благодаря медленному накоплению отходов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Этому способствует его устройство, яма негерметична и имеет вентиляцию. Часть жидкой фракции испаряется, а часть впитывается в грунт. Таким образом накопление нечистот происходит очень медленно.


Рис.4. Летний или уличный туалет. Этот вид построить своими руками проще всего. При сезонном использовании данный вид может прослужить более 10-ти лет без обслуживания.
Рис.5. Интересный дизайн уличного туалета.

При всех достоинствах уличного туалета его нельзя строить при высоком уровне грунтовых вод, более 2,5 м. В противном случае вода в яме будет постоянно, а не только весной, и нечистоты могут попасть в грунтовую воду. Это особенно опасно если водоснабжение дачи осуществляется с помощью колодца. Также на установку дачного туалета накладываются определенные нормы по расположению на участке.

Торфяной или финский туалет для дачи — это сооружение без ямы, все нечистоты накапливаются в специальном баке. Дачный туалет финской конструкции устраивается в виде отдельного строения.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Он имеет простой принцип действия. После каждого использования отходы жизнедеятельности пересыпаются торфом, или смесью торфа с золой, опилками, измельченной корой. Смесь способствует разложению нечистот. Как только емкость заполнится ее необходимо опорожнить в компостную кучу для дальнейшей переработки. Переработанные отходы — это органическое удобрение, которое может применяться для подкормки растений.


Рис.6. Торфяной или финский туалет не использует выгребную яму. В качестве накопителя отходов используется отдельная емкость. Перемешанные с торфом отходы могут использоваться как органическое удобрение.
Рис.7. Устройство финского биотуалета.

Этот вид не имеет ограничений по месту расположения. Сухой компостный туалет имеет недостатки — это необходимость регулярного удаление содержимого. Поэтому его целесообразно устраивать если дача используется сезонно и постоянно им пользуются не более 1 – 2 человека.


Рис.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 8. Устройство торфяного биотуалета.
Рис.9. Внешний вид торфяного туалета.
Рис.10. Торфяной биотуалет по финской технологии.

Септик позволяет организовать санузел в дачном доме. Становится возможным это благодаря герметичной выгребной яме, которая может устанавливаться в любом месте участка и при любом уровне грунтовых вод. Септик делает возможным сделать туалет на даче с унитазом как в городской квартире. В отличие от дачного туалета септик может использоваться круглогодично. Поэтому обычно его устраивают в местах постоянного проживания.


Рис.11. Септик — это аналог городской канализации. При наличии септика туалет устраивают в доме. Септик может эксплуатироваться круглогодично.
Рис.12. Схема многокамерного септика.

Недостатком септика является его дороговизна и трудоемкость установки. Септик не просто накапливает отходы, он их перерабатывает. Септик может быть различных конструкций.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В зависимости от вида септика процент переработки различен, но не достигает 100%, поэтому периодически необходимо откачивать отложения, при этом сделать это своими руками достаточно сложно. В связи с чем к септику должен быть доступ для подъезда ассенизационной машины.


Рис.13. Пример монтажа септика.
Рис.14. Расположение основных элементов септика.

Постройка уличного туалета своими руками

Большинство дач используется только летом. Поэтому уличный туалет пользуется наибольшей популярностью. Строительство дачного туалета с выгребной ямой под ним не потребует много сил, его достаточно легко сделать своими руками, а при строительстве можно использовать подручные материалы.

Нормы расположения туалета для дачи

Первый этап постройки — это выбор места его установки. Выбирая место необходимо учитывать санитарные нормы.


Рис.15. Санитарные нормы расположения построек на участке.

Дачный туалет должен быть расположен на расстоянии не менее 8 м от жилых построек, не менее 12 м от погреба и не менее 25 м от источника чистой воды (колодца или скважины).Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Поэтому обычно его располагают в дальнем углу сада.


Рис.16. Нормы расположения. Туалет необходимо располагать в дали от других построек и источников воды.
Рис.17. План садово дачного участка.

Рано или поздно выгребная яма заполнится и туалет нельзя будет эксплуатировать. Яму можно почистить или перенести туалет на другое место. Как правило выбирают второй вариант, делают новую яму рядом со старой и переносят кабинку. В старую выгребную яму добавляют составы с бактериями, которые за пару лет превратят нечистоты в компост. Компост можно извлечь для удобрения, а яму использовать повторно.

Как сделать яму для туалета

Туалет для дачи начинают возводить с устройства выгребной ямы. Стандартная яма имеет глубину 1 — 1,5 м и ширину 1 м. Если грунтовые воды находятся достаточно далеко, то глубина ямы для туалета может быть больше.


Рис.18. Размеры деревенского туалета с выгребной ямой.

Для того чтобы яма не осыпалась необходимо укрепить стенки.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Укрепить их можно кирпичом, бутовым камнем, старыми автомобильными покрышками, бетонными кольцами или установить бак. Более долговечный вариант — это бетонные кольца. Однако наиболее простой, быстрый и популярный это бочка. В этой конструкции используют металлическую или пластиковую емкость объемом 200 л.


Рис.19. Выгребная яма из бочки. Для уличного туалета сезонного использования достаточный объем выгребной ямы 200 – 300 л. Выгребную яму удобно изготавливать из бочки. В бочке делают отверстия для дренажа, куда будет постепенно уходить жидкая фракция нечистот. Дно и периметр ямы засыпают щебнем или битым кирпичом.

На дно выгребной ямы насыпают щебень слоем 10 – 15 см. В бочке проделывают отверстия, через которые в грунт будет уходить жидкая фракция нечистот. Устанавливают бочку в яму и по периметру засыпают щебнем. Щебень будет выполнять роль дренажа и препятствовать заиливанию ямы. Вместо щебня можно использовать битый кирпич, камень и пр. Таким образом срок службы дачного туалета можно значительно увеличить.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото


Рис.20. Яма для туалета из автомобильных покрышек.
Рис.21. Яма из кирпича.
Рис.22. Схема установки туалетной кабинки на кирпичную яму.

Как сделать фундамент для туалетной кабинки

Вторым этапом строительства туалета для дачи является возведение кабины. Традиционно кабина изготавливается по каркасной технологии. Сначала собирают каркас, затем обшивают вагонкой, профлистом или сайдингом. Каркасный туалет может быть собран из деревянного бруса или сварен из металлического профиля.


Рис.23. Фундамент под кабинку из бетонных блоков.
Рис.24. Опоры из тротуарной плитки под установку кабинки.
Рис.25. Основание под кабинку из подручных материалов.

Кабинка достаточно легкая конструкция, поэтому особый фундамент не требуется. Чтобы туалетная кабинка не стояла непосредственно на земле ее ставят на бетонные блоки. В свою очередь бетонные блоки кладут на песчаную подушку толщиной 10 – 20 см.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Такой подход обеспечивает надежное основание и естественное проветривание, что способствует отсутствию запаха.


Рис.26. Фундамент для туалетной кабинки. Фундамент можно изготовить из бетонных блоков, установленных на песчаную подушку. Блоки располагают по углам кубинки. Такая конструкция основания обеспечивает вентиляцию выгребной ямы и отсутствие запаха в дачном туалете.
Рис.27. Заливка опор из цементнопесчаного раствора.
Рис.28. Основание кабинки должно быть изолировано от фундамента и обработано пропиткой от гниения.

Проще всего изготовить кабинку из дерева, т.к. при работе с деревом не требуется специального инструмента, например, сварки. Деревянная кабинка не будет нагреваться на солнце в отличие от туалета из профлиста, и пользоваться им будет комфортно.


Рис.29. При постройке уличного туалета сначала изготавливают каркас из брусьев, после чего домик обшивают с наружи. Все необходимые размеры для строительства указаны на чертеже.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Дверь может быть изготовлена из досок.

Деревянную кабинку своими руками можно изготовить из бруса сечением от 50х50 мм до 100х100мм. Сначала собирают основание каркаса, затем устанавливают вертикальные стойки, после чего крепят стропила и делают обрешётку.


Рис.30. Каркас стен туалетной кабинки из деревянного бруска.
Рис.31. Устройство двухскатной крыши.
Рис.32. Каркас кабинки из деревянных брусков.

Все элементы каркаса кабины соединяются саморезами и строительными металлическими уголками. Снаружи она зашивается доской, рейкой или блок хаусом, который делает похожим кабинку на туалет из бревна. Для кровли можно использовать любой кровельный материал. Дверь для туалетного домика можно изготовить из досок или использовать готовую.


Рис.33. Вариант изготовление легкой двери из досок.
Рис.34. Дверь изготовлена на основе каркаса из бруска и обшита вагонкой.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Сиденье для туалета

Сиденье для туалета может быть изготовлено различными способами. Наиболее популярны два варианта: помост и специальное пластиковое ведро. Изготавливая помост важно учитывать, что его высота должна быть 45 см, а ширина 60 см. Такие размеры гарантируют удобство пользования дачным туалетом.


Рис.35. Сиденье для туалета можно изготовить своими руками или использовать готовое. Готовое сиденье более гигиенично и его проще мыть.
Рис.36. Каркас под сиденье для туалета из деревянных брусков.
Рис.37. Самая простая конструкция сиденья с пластиковой сидушкой.

Важным моментом, который следует учитывать при строительстве кабинки — это наличие окна. Окно выполняет две функции освещения и вентиляции. Окно не следует стеклить, так в домике не будет жарко и не будет запаха.


Рис.38. Окно в двери дачного туалета.
Рис.39. Вентиляционное окно под козырьком наиболее удачный вариант.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Чертежи туалетной кабинки

Туалетная кабинка может иметь и другую конструкцию, но принцип постройки у всех идентичен. Вот несколько примеров.


Рис.40.
Рис.41.
Рис.42.
Рис.43.
Рис.44. Туалет изготовлен на основе деревянного каркаса и обшит вагонкой.
Рис.45. Самый простой — это деревянный уличный туалет.
Рис.46. Оригинальные туалеты для дачи фото.
Рис.47. Красивый туалет на даче фото. Туалет в форме бочки – очень оригинальная идея.
Рис.48. Как построить интересный туалет на даче? Сделать его необычной формы.
Рис.49. Как замаскировать туалет на даче фото. Обшить его блок хаусом и покрасить его в цвет коры дерева.
Рис.50. Туалет на даче из бревна.
Рис.51. Как покрасить туалет на даче. Оригинальная идея.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
Рис.52. Туалет на даче из сайдинга.

Выгребной туалет на даче

Септик, для дачи сезонного использования, делают достаточно редко по причине высокой трудоемкости его устройства. Конечно можно приобрести готовый септик, но тогда придется заплатить за него не малую сумму денег. Если же дача посещается круглый год, то установка септика полностью оправдывает потраченные на него силы и деньги.


Рис.53. Бетонная двух секционная выгребная яма.

Септик представляет собой герметичную камеру или несколько камер в которые попадают отходы жизнедеятельности, где они накапливаются и частично перерабатываются. Основным критерием строительства септика является его объем. Для семьи из трех человек минимальный объем септика должен быть 1,5 м.куб.

Самый простой септик состоит из одной камеры и его достаточно просто сделать своими руками, т.к. по сути это герметичная выгребная яма, которая исключает утечку нечистот и подтопление грунтовыми водами.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото


Рис.54. Трехсекционный септик.
Рис.55. Много секционный пластиковый септик.

Порядок устройства выгребной ямы для дачного туалета следующий. Роют котлован 1,5 – 2 м глубиной. На дно котлована насыпается песчаная подушка толщиной 20 см. Далее заливают бетонную плиту толщиной 10 см это будет дно выгребной ямы. После чего из кирпича, камня или бетона возводят стенки выгребной ямы. Снаружи постройки делают гидроизоляцию для защиты от грунтовых вод. К выгребной яме подводят канализационную трубу от туалета. Канализационную трубу кладут с уклоном 2-3 см на 1 м длины. Сверху ямы устраивают крышу. Крышу можно сделать из дерева или из бетона. Для круглогодичного применения крыша выгребной ямы должна быть утепленной. При создании крыши обязательно предусматривают люк для откачки нечистот.


Рис.56. Септик своими руками может быть изготовлен из камня, бетона или кирпича. Более простой вариант устройства септика — это использование готовых бетонных конструкций, например, бетонных колец.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Изготавливая септик своими руками важно хорошо его герметизировать, чтобы не было утечки нечистот и подтопления грунтовой водой.

Более простой и быстрый вариант создание выгребной ямы это использовании готовых бетонных конструкций, например, колец. В этом случае необходимо вырыть котлован, смонтировать в нем кольца и подвести канализационную трубу от дачного туалета.


Рис.57. Септик из бетонных колец.
Рис.58. Принцип работы септика из бетонных колец.

Дополнительно септик должен быть утеплен и оборудован вентиляцией. Наиболее простой вариант вентиляции — это установка фанового стояка в доме и вывод трубы на уровень крыши.

Эксплуатируется септик такого вида достаточно просто. Постепенно он наполняется нечистотами, и при заполнении 2/3 объема септика опорожняется ассенизационной машиной. Делать это придется регулярно, поэтому септик необходимо располагать в месте доступном для подъезда ассенизатора.

Схемы и чертежи устройства самодельного септика


Рис.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 59.
Рис.60.
Рис.61.
Рис.62.

Автономная система канализации

Альтернативой самодельному септику является септик «Танк». Он представляет собой пластиковую бочку, разделенную на секции. Сначала заполняется первая секция, при этом твердые отходы спускаются на дно, а на поверхности остается только жидкая фракция. По мере наполнения жидкая фракция переливается в соседнюю секцию, где происходят аналогичные процессы. В септик добавляют состав, содержащий анаэробные бактерии, которые разлагают нечистоты. Очищенная таким образом вода сливается в дренаж, а осадок откачивается ассенизатором.


Рис.63. Септик танк позволяет провести переработку нечистот, что позволяет реже вызывать ассенизатор в отличие от традиционной выгребной ямы.

Другим вариантом септика с высоким процентом переработки отходов является септик «Автономная канализация». Принцип его действия аналогичен традиционному септику за тем лишь исключением, что автономная канализация снабжена воздушным компрессором, который обогащает нечистоты кислородом, а процесс разложения идет под воздействием аэробных бактерий.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Автономная канализация зависима от электричества, но позволяет добиться большой степени переработки отходов жизнедеятельности.


Рис.64. Автономная канализация позволяет провести почти полную переработку нечистот. Таким образом чистить такую канализацию придется один раз в несколько лет. Однако автономная канализация требует постоянного пользования, т.к. при недостатке нечистот гибнут перерабатывающие их бактерии. Поэтому если вы не планируете пользоваться канализацией дольше трех месяцев, то ее целесообразно законсервировать.
Рис.65. Система автономной канализации.
Рис.66. Внутреннее устройство автономной канализации.

Установка последних двух видов септика заключена в подготовке котлована, установке септика в него и соединение с системой канализации дома.

Мы рассмотрели все способы устройства и постройки туалета для дачи. Если вы планируете жить или посещать дачу круглый год и хотите иметь комфорт как в городской квартире, то следует сразу устанавливать септик.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Если вы посещаете дачу только летом, то проще и быстрее построить летний туалет с выгребной ямой под ним. Если вы на даче бываете не часто, то наиболее простой вариант устройства туалета — это финский торфяной туалет. Какой бы вариант туалета вы не выбрали любой из них будет прекрасно обеспечивать ваши нужды, а дача без туалета не останется.

Уличный туалет — Фото и идеи

Мое первое приключение в этом лесу, на месте дома Нарнии, произошло в конце лета. Даже в самых крепких ботинках я не смог пройти весь участок. Моя проворная собака лучше находила путь между гниющими бревнами и густыми папоротниками. Я не мог найти землю, не говоря уже о краю кленовой рощицы. Мой разум подсказывал мне, что я не в южной части острова Бейнбридж, а где-то еще. Я был в Нарнии. Я почти ожидал, что из-за дерева появится мистер Тамнус — шарф, повязанный вокруг шеи, и пакет под мышкой.Не имея волшебного гардероба, нашим порталом в Нарнию должен был стать этот прекрасный дом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Весь следующий год мы каждый сезон бродили по участку площадью 6 акров, представляя себе жизнь в будущем доме. Осенью клены сбрасывают листья размером с бумагу, образуя золотой ковер. Весной из-под листьев высовывались закрученные головки папоротников. Мы представили себе крыльцо с камином и диванами и огород. Мы представляли, как внуки бегают по лесу, а потом, укутавшись, смотрят фильмы под открытым небом.Мы сформулировали вид из окон гостиной, как он будет выглядеть с разных ракурсов на участке. Мы сложили все эти кусочки воедино и придумали идеальное место для дома, каждая комната по-своему реагировала на участок. Дом Нарнии предназначен для нескольких поколений членов семьи. Одного можно найти на кухне, в фартуке, пекущего печенье. Кто-то может быть наверху, проектируя высокие технологии. Кто-то может шить — возможно, подарок для кого-то особенного. Можно подготовить каяк к кругосветному плаванию вокруг острова.Можно собирать душистый горошек. Дом был спроектирован для всего этого и даже больше.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото На кухне есть специальная стена с серией фотографий — каждая групповая фотография последнего семейного собрания, последовательно увеличивающаяся. По некоторым меркам это не большой дом. Это дом, который предназначен для близости. Кухонные задачи вращаются вокруг острова, закрепленного на большой печи, которая выполняет так много функций. Стена-раковина с многочисленными окнами обращена на юг, туда, откуда приходят мечты и солнечный свет.Обеденная зона с художественной стеной во главе и французскими дверями у ее ног заимствует силу у кухни и гостиной. В самой гостиной почти слышен диалог между лестницей со стальными балясинами, бетонным камином и южными окнами. Наверху пространства достигают идеального баланса: сон и работа занимают свое место в противоположных концах, под высокими фронтонами, а между ними — суетливые купания и туалеты. Внизу, ну, нам нужно попросить Люси и Профессора рассказать нам, что там происходит.В книгах о Нарнии автор переносит детей Певенси из смутного времени в Лондоне в место, не лишенное собственной опасности, но место чудес и родства.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Этот дом как раз такое место. Это место, где приключения и воображение идут рука об руку и вместе прогуливаются по лесу.

66 дизайнов наружных ванных комнат, которые вам понравятся

Скоро начнётся дачный сезон и пора к нему подготовиться: присмотреться к уличной мебели, купить новые аксессуары, что-то отремонтировать и так далее.И если вы планируете спроектировать новое открытое пространство, я настоятельно рекомендую ванную комнату на открытом воздухе. Для чего нужна уличная ванная? Прежде всего, это душ, куда вы идете перед купанием в бассейне. Во-вторых, принять ванну под открытым небом — это спа-процедура, которая поразит вас! Вот почему такая ванная комната необходима, если у вас достаточно места в саду. На самом деле, это могут быть стеклянные или деревянные двери на случай непогоды и чтобы вы могли сохранить уединение в случае, если захотите.Фасоны и цвета абсолютно разные и на ваше усмотрение: от скандинавского и шебби-шика до строгого минимализма, от бело-голубого до черного.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Ванные комнаты в винтажном стиле всегда элегантны, ванные комнаты, отделанные камнем, создают ощущение праздника. Ниже вы найдете несколько примеров потрясающих дизайнов ванных комнат на открытом воздухе, которые вдохновят вас, понравятся и расскажут, какой из них вам нравится больше всего.

Уличные души

Если вы предпочитаете душ или такое решение для вас удобнее, идите в душ.Выберите стиль, который подходит для вашего открытого пространства: минималистский, приморский, тропический, дзен или азиатский, современный, деревенский, винтажный или любой другой. Подумайте о конфиденциальности: вы должны чувствовать себя совершенно комфортно вдали от глаз людей, поэтому некоторые экраны — это именно то, что вам нужно. Положите что-нибудь удобное на землю: плитку, если вы живете в жарком месте, деревянный коврик или гальку, если хотите наслаждаться материалом. Добавьте аксессуары на полки или тумбочки вокруг душа. Не забывайте, что горшечные или посаженные деревья и зелень создадут идеальную атмосферу на открытом воздухе, и вы почувствуете себя стоящим в водопаде.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

простой душ на открытом воздухе с кирпичными стенами, галькой на полу, озеленением и раковиной

уютный уголок для душа на открытом воздухе с деревянным полом, облицованной камнем стеной и большим количеством зелени

современная душевая на открытом воздухе с живая стена, галька и плавающая раковина

современный летний душ с бетонной стеной, галькой и зеленью

уютный летний душ с каменной плиткой, галькой, тропической зеленью и аксессуарами

минималистичный летний душ с полом из поддонов, галька , черно-белые стены и встроенные полки

крытый душ, который открывается на улицу и свежую зелень, растущую здесь

простой летний душ с галькой и плиткой на полу, зеленью и раковиной

летний душ с нейтральная плитка, деревянная подставка и озеленение

ультрасовременный душ на открытом воздухе, полностью выполненный из матового стекла

шоу на открытом воздухе

летний душ в скандинавском стиле с черными стенами, каменным полом и пнем в качестве столика для принадлежностей

тропический душ на открытом воздухе с галькой, черно-белой плиткой и зеленью

душ на открытом воздухе с дощатыми экранами и плиткой на полу, а также скамья для комфорта

уютный душ на открытом воздухе с большим количеством зелени и бетонной душевой зоной с подставкой

уютный душ на открытом воздухе из дерева, камней и зелени все около

душ на открытом воздухе из состаренного дерева с полками, декором в морском стиле и камнями на полу

стильный современный душ на открытом воздухе с состаренным деревом, галькой, растениями в горшках и душем

простой душ на открытом воздухе с деревянной скамейкой и некоторыми зелень вокруг

душ на открытом воздухе в морском стиле с винтажными белыми дверцами, деревом и полосатыми полотенцами синего цвета

душевая на открытом воздухе в скандинавском стиле r с бетонным кашпо, табуретками и некоторыми аксессуарами

минималистичный душ на открытом воздухе с деревянными ширмами, растениями в горшках и душем

потрясающий душ на открытом воздухе с большим количеством тропической зелени в горшках и чашах и белой плиткой метро

a современный душ на открытом воздухе с галькой, бетоном, деревом и лимонами в горшках для создания атмосферы

гостеприимный душ на открытом воздухе с гофрированной сталью, состаренным деревом и доской для серфинга

великолепный уголок для душа на открытом воздухе с растениями в горшках и растениями, цветами и самим душем

Наружные ванные комнаты

Хотите полного расслабления? Ванная на открытом воздухе — это ответ! Выберите свой стиль, а затем облицовайте стены или поставьте экраны, которые соответствуют вашему стилю.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Выберите подходящую ванну — она будет вашим центральным элементом, поэтому она должна полностью демонстрировать ваш стиль. Зелень в горшках и цветы отлично подходят для создания расслабляющей атмосферы, поэтому добавьте их, если у вас их нет. А теперь возьмите с собой аксессуары – шампуни, кондиционеры, соли и бальзамы для ванн и многое другое для роскошного времяпрепровождения в ванне. Наслаждаться!

уголок для ванной в деревенском стиле на открытом воздухе с деревянными перегородками, зеленой ванной, ковриком из поддонов и некоторыми аксессуарами

ванная комната в стиле шебби-шик с кирпичными стенами, вьющимися растениями и зеленой ванной стена и ванна, галька, каменная плитка и большая ваза

уютная ванная комната в деревенском стиле, скрытая ширмами, ванна зеленого цвета и несколько плетеных пуфиков и кашпо

уютный уголок, украшенный ветками и ветками, овальная ванна и приставной столик с аксессуарами представляет собой уютный и гостеприимный уголок

прохладная средиземноморская ванная комната на открытом воздухе с лестницей, цветочными горшками, кирпичами и скамьей в стиле шебби-шик

открытая ванная комната в стиле бохо-шик с галькой, растениями в горшках, розовой ванной, табуретками и тахтами

современная и вдохновляющая ванная комната на открытом воздухе с деревянным полом, каменной ванной и растениями в горшках

ванная комната без крыши, с каменной стеной и бетонной раковиной плюс зелень

естественное пространство с каменной стеной, большой ванной, полкой и встроенными элементами

открытый уголок для ванной комнаты в винтажном стиле с медной ванной и кованым столиком

простая наружная ванна с черным ванна, каменные тумбочки и деревянная скамья

тропическая ванная комната на открытом воздухе с каменной стеной, металлической ванной и зеленью в горшках

грубая наружная ванная комната с бетонной ванной и несколькими пнями в качестве тумбочек

небольшой современный уголок для ванной с парящим туалетным столиком, раковиной и каплевидными зеркалами

уголок для ванной комнаты в стиле шебби-шик с деревом в горшке и ванной в стиле шебби-шик

небольшая, но привлекательная внешняя ванная комната и туалет в одном флаконе с темной галькой на полу

a Ванная комната на открытом воздухе в деревенском стиле с каменной стеной, ванной на подставках, пнями в качестве приставных столиков и живыми деревьями

просторная ванная комната с ванной, фонарями, прикрепленными к стене, и креслами с яркими подушки

азиатский оазис для ванной комнаты на открытом воздухе с большой ванной-бассейном, раковиной, инкрустированным зеркалом и большим количеством зелени

деревенская ванная комната на открытом воздухе, полностью отделанная камнем, и каменная ванна отдельно стоящая раковина

внешняя ванная комната со встроенной бетонной ванной, которую можно полностью скрыть

внешняя ванная комната в деревенском стиле с каменной ванной, стенами и полом, облицованными плиткой, и балками

современная внешняя ванная комната с овальной формой ванна, мраморная скамья и деревянные столы

ванная комната на открытом воздухе в деревенском стиле с металлической ванной, зеленью в горшках и живыми деревьями

ванная комната на открытом воздухе в стиле дзен со встроенной ванной, галькой, вазами, живыми деревьями и зеленью

a минималистская ванная комната на открытом воздухе со встроенной ванной и простыми белыми стенами

простая современная ванная комната на открытом воздухе с душем и встроенной ванной, облицованная зеленой плиткой

a изысканная ванная комната на открытом воздухе с бетонной ванной, скамейкой с полотенцами и зеленью

угрюмая ванная на открытом воздухе с черными деревянными дощатыми стенами, синей ванной и галькой на стене

деревянная ванна с балдахином наверху — все, что вам нужно для полное расслабление

изысканная ванная комната на открытом воздухе с белой ванной, цветами в горшках и ковриком для уюта

вдохновленная природой ванная комната на открытом воздухе с камнями, металлической ванной, галькой и зеленью плитка и каменная стена

деревенская ванная комната на открытом воздухе с металлической ванной и несколькими небольшими ваннами для хранения вещей

открытая японская ванная комната с деревянной ванной, посаженным деревом и вазами

внешняя ванная комната в стиле дзен с большим количеством зелени , каменная ванна и статуя

Ванная комната на открытом воздухе в морском стиле с деревянными панелями, синей ванной и некоторыми аксессуарами, а также синими полотенцами

Размеры и строительные нормы для маленькой ванной | Главная Руководства

Сарабет Асафф Обновлено 6 декабря 2018 г.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Каждая ванная комната, большая или маленькая, должна строиться с соблюдением определенных строительных норм и правил.Эти коды определяют, на каком расстоянии друг от друга могут находиться такие приспособления, как унитазы и раковины. Также они помогают определить количество свободной площади пола и высоту санузла. В дополнение к этим кодам существуют определенные рекомендации по размерам, которые помогут сделать ванную комнату более комфортной. Если вы начинаете ремонт ванной комнаты, помните об этих кодах и рекомендациях, чтобы помочь пройти код вашей ванной комнаты.

Двери и свободное пространство

Первое, на что следует обратить внимание при проектировании ванной комнаты, — это вход и количество необходимого свободного пространства.Код для дверного проема, открывающегося в ванную комнату, составляет 32 дюйма, при этом рекомендуется 34 дюйма. Когда вы входите в ванную, дверь должна открываться в комнату, не задев туалетный столик или унитаз.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Это означает, что если ширина двери составляет 32 дюйма, у вас должен быть проход шириной 32 дюйма и длиной 32 дюйма свободного пространства, ведущего в ванную комнату. Оказавшись в ванной, вам потребуется как минимум 21 дюйм пространства перед унитазом, раковиной, ванной или биде и 24 дюйма свободного пространства перед душем.

Размещение светильников

Светильники определяются как любое крупное постоянное дополнение к ванной комнате — ванна, унитаз, туалетный столик, раковина, биде или душ. У каждого есть минимальное пространство для передачи кода. Для туалета требуется минимум 30 дюймов пространства, чтобы сидеть в нем отдельно: 15 дюймов от центральной линии в каждую сторону. Раковины требуют минимум 20 дюймов пространства, чтобы сидеть, если они являются единственной раковиной в комнате. Для душа требуется как минимум 30 дюймов пространства, в котором можно нарисовать круг диаметром 30 дюймов.Поскольку это очень тесная посадка для большинства людей, рекомендуемое пространство для душа составляет 36 дюймов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Высота потолка и светильников

Высота потолка в вашей ванной комнате должна быть не менее 80 дюймов перед раковиной или унитазом и внутри душа. В задней части раковины или унитаза высота потолка может составлять всего 60 дюймов. Высота туалетного столика и раковины не имеет требований к высоте; рекомендуется, чтобы они соответствовали росту пользователя от 32 до 43 дюймов.Расстояние от пола до края туалета должно составлять не менее 15 дюймов, а рекомендуемая высота — 17 дюймов от пола до края.

Электрооборудование

В каждой ванной комнате требуется по крайней мере одна розетка GFCI, установленная в пределах 36 дюймов от внешнего края раковины или туалетного столика, при условии, что они не входят в пространство душа или ванны. Кроме того, у входа в ванную комнату должен быть установлен хотя бы один настенный выключатель. Высота любых подвесных приспособлений должна быть на 8 футов выше верхней части края ванны, если они не находятся на расстоянии не менее 36 дюймов (по горизонтали) от внешней стороны края.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Аксессуары и места для хранения

Для принадлежностей для ванных комнат и мест для хранения не существует строительных норм. Они оставлены на усмотрение домовладельца и функцию ванной комнаты. Вешалки для полотенец, аптечки и держатели для салфеток можно разместить в любом месте ванной комнаты.

Размеры уличного туалета из дерева. Как построить туалет на даче: чертежи, размеры

Продумывая обустройство загородного участка, многие стараются сделать и обустроить даже неприглядные функциональные и хозяйственные постройки так, чтобы они гармонично вписывались в окружающий ландшафт.

Туалет для дачи вполне может даже стать украшением участка.

Нет ничего сложного в том, чтобы построить презентабельный и функциональный туалет на даче своими руками. Достаточно просто иметь базовые строительные навыки и иметь под рукой необходимые материалы.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Варианты оформления дачных туалетов

Собираясь построить туалет на дачном участке своими руками, прежде всего, необходимо определиться с типом будущей конструкции.

Условно все уличные туалеты можно разделить на два типа: с выгребной ямой и со съемной емкостью. Сооружения первого типа предполагают наличие вырытой в земле ямы. Уборные второго типа оборудованы специальными контейнерами для сбора отходов, заполненными торфом с опилками или специальным водным раствором.

Туалет дачный с выгребной ямой

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ реализовать уличную ванную комнату.Принцип его работы достаточно прост: продукты жизнедеятельности попадают в выгребную яму, где жидкая часть которых частично впитывается в почву и испаряется, а плотная составляющая скапливается. Для очистки выгребных ям прибегают к услугам канализационных компаний.

Схема: устройство люфтового шкафа

Шкаф с люфтом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Также оборудован выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгребной ямы в такой системе осуществляется только откачиванием, используя в качестве приемной воронки сам унитаз.

Чертеж: оборудование туалета

Унитаз … Представляет собой конструкцию пьедестала с сиденьем для унитаза. Накопительный бак для сбора нечистот, размещенный непосредственно под сиденьем унитаза, обсыпается слоем торфа, обладающего влагопоглощающими свойствами. Рядом со стульчаком устанавливается совок с ведром, наполненным опилочно-торфяной смесью. При каждом посещении туалета в бак для отходов высыпается порция свежего торфа. После заполнения емкости ее выносят в компостную кучу.Благодаря мобильности и компактности конструкции его можно установить как внутри жилого дома, так и в отдельно расположенной уличной будке.

Жидкий биотуалет

Химический туалет. По типу напоминает пудровый туалет, в отличие от биотуалета переработка и расщепление нечистот в нем происходит под действием химических реагентов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото С помощью жидкостей на основе биобактерий отходы можно превратить в полезное органическое удобрение, применяя его в качестве корневой подкормки растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места для его строительства. Строго регламентируется положениями действующих нормативных документов, согласно которым:

  • Расстояние от туалета до колодца, колодца или резервуара должно быть не менее 25-30 метров.
  • Туалет должен находиться на расстоянии не менее 12 метров от жилого дома.
  • Выгребные ямы должны быть надежно изолированы.

Расположение выгребных ям на соседних территориях (по нормативам)

  • При выборе места учитывайте рельеф местности и направление ветра.
  • При залегании грунтовых вод на участке на глубине до 2 метров допускается установка только биотуалета, химического или пудрового туалета.
  • В случае залегания грунтовых вод на глубине 2,5 метра можно возводить туалет с выгребной ямой или люфтовым клозетом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Соблюдение этих мер предосторожности помогает предотвратить попадание сточных вод в питьевую воду.

Составление схемы — чертеж и размеры

Прежде чем приступить к строительству уличного туалета, необходимо определиться с размерами будущей конструкции. Первым шагом является составление схемы или чертежа. Форма и дизайн будущего дома ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный домик или оригинальная хижина.При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический дом с выгребной ямой. Наиболее оптимальными размерами можно считать:

  • Высота от 2 до 2,3 метра;
  • Длина 1,5-1,7 метра;
  • Ширина 1-1,2 метра.

Чертеж: обычный туалет с выгребной ямой

Совет: Подробный схематический чертеж с точными размерами позволит правильно рассчитать размеры конструкции и количество необходимых материалов, тем самым предотвратив возможные ошибки и лишние затраты.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Устройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина септика не должна превышать 1,5 метра, а его диаметр должен быть 2,5 метра. Но как показывает практика, выгребные ямы круглой формы более функциональны. Они отличаются повышенной прочностью и способны выдерживать большие нагрузки и давления.

Совет: Для рытья ямы лучше всего использовать лопату с короткой ручкой.С таким инструментом его будет легче развернуть в ограниченном пространстве. Лом или кирка пригодятся при копании более жесткой почвы, такой как галька, тяжелая глина или известняк.

Вытащив отверстие необходимого размера, уплотните его основание. Вместо трамбовки дно можно выложить гравийной подушкой. Для обеспечения необходимой герметизации устройства стены котлована выкладывают кирпичной кладкой или устанавливают бетонные кольца.

Конструкция отстойника

Кирпичная кладка армируется армированной сеткой или арматурой.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Все стыки тщательно заделываются цементным раствором с последующим гидроизоляционным слоем. Это позволяет защитить урожай от примесей и сохранить грунтовые воды от загрязнения.

Строительство туалета

Самый простой способ построить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные балки, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

  • Брус деревянный сечением 100х100 мм и 50х50 мм;
  • Плиты обрезные или ДВП для облицовки;
  • Половые доски для обустройства площади пола;
  • Кусок рубероида в 1.5 метров;
  • Ножовка и рубанок;
  • Садовый бур;
  • Строительный уровень;
  • Саморезы, гвозди, молоток.

Каркас туалета

По периметру конструкции с помощью садового бура проделайте четыре отверстия глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
Один конец каждой трубы обработан битумной мастикой, предотвращающей гниение и коррозию. Столбы по очереди погружают в лунки, углубляя на 90-100 см и фиксируя их цементным раствором.Когда раствор наберет достаточную прочность, можно приступать к возведению стен.

Совет: Стойки для задней части дома делают немного ниже, чтобы обеспечить уклон крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно опорным стойкам устанавливаются балки для двери. Для придания прочности конструкции по периметру вертикальных стоек верхнюю и нижнюю обвязку выполняют из брусов одинакового размера.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом укладывается рубероид, поверх которого из обрезных досок сбивается настил-площадка.

Важно: Для продления срока службы деревянных элементов дома их следует обработать влагоотталкивающим и антисептическим составом, который можно приобрести в любом строительном магазине.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

На высоте около полуметра устанавливаются перпендикулярные бруски, которые будут служить основой для крепления стульчака.Отступив от задней стенки на метр, на этом же уровне делается вторая перемычка для обустройства сиденья. Основание сиденья обшивается листом ДСП или досками. Электролобзиком вырезается отверстие в посадочном месте, рубанком зачищаются все углы от заусенцев. Вы можете использовать толстую полиэтиленовую пленку для гидроизоляции передней части сиденья унитаза вдоль внутренней стены.

Конструкция сиденья для унитаза

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной 20 мм.Планки можно располагать как горизонтально, так и вертикально, закрепляя их к каркасу саморезами или гвоздями. При желании стены дома можно утеплить минеральной ватой или листовым пенопластом.

На этом этапе работ стоит позаботиться об устройстве вентиляционного окна, которое параллельно будет выполнять функцию естественного освещения.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
Дверной блок можно приобрести в готовом виде или собрать своими руками. Ее устанавливают так, чтобы она открывалась наружу и обрамлялась наличником. Защелки устанавливаются как внутри, так и снаружи унитаза.

Устройство крыши

Крыша может быть выполнена из любого понравившегося кровельного материала: оцинкованного железа, черепицы, шифера, поликарбоната или простой обрезной доски. Доски укладывают внахлест, фиксируя кровельными саморезами.

Крыша для дачного туалета может быть любой формы и из любого материала

Свет в туалет можно провести из ближайшего здания, перекинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью 40-60 Вт.Отличной альтернативой стационарному освещению может стать светодиод, не требующий прокладки кабеля. Светодиода на маленькой батарейке, способного осветить небольшое помещение, хватает на весь сезон.

Простой дачный туалет своими руками: видео

Строительство туалета оригинальной конструкции своими руками: фото


Перед владельцами незастроенных дачных участков или земельных участков с ветхой застройкой стоит задача благоустройства.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В первую очередь необходимо построить на своей территории туалет. Для того чтобы она была удобной и радовала глаз своим внешним видом, следует тщательно продумать собственный проект или хорошо примерить купленную конструкцию.

Строим из дерева по традиции

Несмотря на изобилие материалов на строительном рынке, в том числе инновационных, дерево остается самым востребованным в строительстве туалетов.

Преимущества дерева:

  1. Экологичность.Когда доски отслужили свое, уборную можно разобрать и сжечь в печи.
  2. Декоративность. Даже самый незамысловатый деревянный туалет легко впишется в дизайн любого загородного участка, подчеркнув его природную красоту.
  3. Гигиена. Древесина впитывает неприятные запахи, маскируя их.
  4. Долговечность. Если использовать специальные пропитки от бактерий, грибков и насекомых или краску, защищающую от вредного ультрафиолета, можно значительно продлить срок службы материала.
  5. Низкая стоимость.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Основным недостатком древесины является ее повышенная горючесть, которую можно снизить обработкой термостойкими средствами.

Уборную простую можно построить за один день

Уборную из досок на даче можно построить с выгребной ямой (люфт-клозет) или с мусоросборником (порох-клозетом). Первый вариант необходим дачникам с большой семьей, постоянно проживающей на участке, а второй подойдет тем, кто несколько дней в году ухаживает за садом.В этом случае контейнер для биоотходов можно разгружать примерно раз в месяц. Кроме того, на вид уборной влияет расположение грунтовых вод: если они близко, то выгребную яму копать не стоит.

Определившись с конструкцией туалета, можно приступить к составлению чертежа, который упростит сборку каркаса, или воспользоваться готовыми планами.

На чертеже указаны подробные размеры

В любом случае рекомендуется изготавливать конструктивные детали строго по чертежу во избежание неточностей и перекосов.«Скворечник» считается самой простой моделью уборной, не требующей особой сноровки.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Обычно его высота составляет два-три метра, ширина – один метр, а длина – один-полтора метра. При желании все эти размеры можно увеличить или сделать двухместную уборную.

Туалет «Теремок» оригинально смотрится, особенно стреловидной формы, на которой не задерживается снег. А еще «сказочная» конструкция хорошо защищает от ветра. Его основной элемент, в отличие от Скворечника, не каркас и стены, а крыша, закрепленная на усеченном основании.

Плитная конструкция, хорошо защищенная от снега

Другим распространенным типом туалета является шалаш, где боковые стены одновременно служат скатами крыши. Такая модель строится всего за несколько часов. Отделочные материалы в подобном исполнении нужны только сзади и спереди, по бокам укладываются кровельные материалы.

Удобная посадка – важная часть любой уборной

Строим чертеж

Разработку чертежа дачного туалета следует начинать с каркаса, отмечая размеры конструкции (длина, ширина, высота) и указывая отрезок бруса или досок.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В проекте деревянного здания должна быть отображена схема раскроя облицовочного материала, количество которого рассчитано на одну боковую (за счет симметрии), переднюю и заднюю стены. При создании чертежа «Скворечника» переднюю стенку нужно строить выше задней для уклона, если крыша односкатная. В туалете с двускатной крышей передняя и задняя стены имеют одинаковую высоту. Тем, кто собирается делать потолок в уборной, тоже стоит отобразить его на иллюстрации.

Рассчитываем количество материалов

Стандартный набор продуктов для маленького дачного туалета высотой два метра:

  1. Две штуки обрезной доски от четырех до шести метров.
  2. Четыре половицы по шесть метров.
  3. Трехметровая подкладка — две или четыре упаковки (в зависимости от типа подкладки).
  4. Брус обрезной толщиной не менее 50×50 мм или доска — от 20 мм для каркаса.
  5. Пергамин — четыре метра.
  6. Кровельный материал — полутораметровый.
  7. Двадцать специальных оцинкованных гвоздей для 8-волнового шифера или профнастила.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  8. Оцинкованная сталь для конька.
  9. Дверь с фурнитурой.
  10. Два ведра песка.
  11. Упаковка противогрибковых препаратов.
  12. Кровельный материал (120×140 мм).

Список может меняться и дополняться в зависимости от выбранной модели унитаза. Окончательная смета составляется по заранее созданному чертежу. Для сооружения туалетной крыши длиной 1,5 м и шириной 1,2 м потребуется 1,8 м 2 обрезной доски (рассчитывается путем умножения длины на ширину) плюс три метра (0,75 доски) – на боковые стропила.

В итоге 1,75 доски длиной 4 м и 0.Для покрытия крыши достаточно ширины 25 м. Количество половиц определяется по той же схеме: на настил требуется 0,6 м 2 (1 м х 0,6 м) и (0,6 м х 0,4 м х 2 + 1 м х 0,4 м + 1 м х 0,4 м + 1 м х 2). 0,6 м = 1,48 м 2) — для сиденья унитаза, а площадь четырех досок длиной шесть метров и 100 мм составляет 2,4 м 2 .

Для обшивки задней и двух боковых стен унитаза, 7,28 м Понадобится 2 доски. Площадь также рассчитывается путем умножения длины на ширину.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В итоге на заднюю стенку уйдет 2 м 2 вагонки и 2.64 м 2 — в одну сторону (2,64 м 2 х 2 + 2 м 2 = 7,28 м 2 ).

Для модели уборной в форме параллелепипеда длина накладки должна быть не менее 1,24 м (если набивать изделия поперек), а ширину и толщину можно взять любую. Расчеты производятся аналогично: выявляется площадь стен конструкции и делится на площадь одной обшивочной доски, получается количество необходимых элементов.

Строим уборную в традициях русского зодчества

Закупаем качественный материал

Если вы решили построить отхожее место из досок, то лучше использовать широко распространенные изделия из лиственницы, которая не темнеет, сохраняет свою первоначальный вид надолго и долговечен.Обрезные доски могут быть строганными и необработанными. Первые дороже, но они уже просушены, отшлифованы и не травмируют руки при работе.

Туалет также можно обшить вагонкой – тонкими досками, которые скрепляются между собой пазами. Обычно его создают из древесины хвойных пород, он хорошо противостоит влаге и перепадам температур и не деформируется под воздействием солнечных лучей.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Вагонка хорошо выдерживает атмосферные воздействия

Поддоны бывшие в употреблении — упаковочные изделия, которые удобно крепить, ломать, обрабатывать и комбинировать с другими материалами — могут стать бюджетным и удобным вариантом при строительстве гардеробной.Их можно легко получить бесплатно, обратившись в транспортные компании, не нуждающиеся в «мусоре», или приобрести по выгодной цене через тематические порталы.

Поддоны скреплены между собой болтами

Также можно обшить унитаз влагостойкой фанерой, ДВП, ДСП или герметичными плитами ОСП. Все эти материалы просты в монтаже и устойчивы к неблагоприятным биологическим воздействиям. Однако следует иметь в виду, что ДВП и ДСП из клееных опилок могут повреждаться при ударных нагрузках, особенно это касается тонких материалов.Унитаз, обшитый ДВП 0,5 мм, вряд ли прослужит долго.

Современные плиты ОСБ-3, созданные из стружки с синтетическими смолами в виде трех слоев, выдерживают значительные механические нагрузки и удобны в строительстве.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Поэтому они подходят для конструкций, рассчитанных на длительную эксплуатацию. Надежная, прочная и приятная глазу в стиле «под старину» у вас получится уборная из бревна или бруса. У этой конструкции есть только один недостаток – высокая цена.

Подготовка необходимых инструментов

В процессе строительства туалета вам потребуются:

  • строительный уровень;
  • ножовка или переносная циркулярная пила;
  • самолет;
  • набор отверток;
  • саморезы;
  • молоток.

Пошаговая инструкция по строительству дачного туалета

Для строительства выгребной ямы используются следующие способы:

  • установка железобетонных колец;
  • кладка кирпичных стен;
  • установка специальных полимерных баков;
  • бетонирование с использованием обрешётки.

Поэтапное строительство туалета:

  1. Подготовив проект, следует определиться с местом для строительства уборной, которая не должна мешать соседям, поэтому устанавливать ее придется с отступом от забор от одного до полутора метров.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Если вы решили сделать выгребную яму, предусмотрите подъезд для мусоровоза. Не стоит строить туалет в низинах, которые могут быть затоплены весенним паводком.
  2. Строительство люфтового чулана начинается с рытья ямы, которая может быть дренажной или герметичной. Первый вариант менее трудоемкий, а второй незаменим при высоком уровне грунтовых вод, разносящих нечистоты по всему участку.

    Выгребная яма должна располагаться на расстоянии не менее 5 метров от колодцев, жилых домов и участков с плодовыми деревьями

  3. Яма выкапывается в соответствии с размерами на чертеже, уплотняется, засыпается песком и цементируется.После этого стены обшивают обрешеткой и заливают раствором или обкладывают кирпичом (как вариант: бетонными кольцами). Далее поверхность штукатурится и обрабатывается вместе с дном битумной мастикой. Не забывайте, что стены должны возвышаться над землей не менее чем на шестнадцать сантиметров.
  4. Капитальную яму можно соорудить с фильтрующим дном, заполнив его битым кирпичом или щебнем.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Таким образом, жидкие отходы будут уходить в землю, поэтому чистить яму нужно будет намного реже. Установку пластиковой емкости можно проводить в любом помещении, соблюдая санитарно-гигиенические нормы, так как в этом случае каловые массы не попадают в землю.

    На дно котлована укладывается битый кирпич

  5. На следующем этапе закладывается фундамент. Для туалета достаточно вкопать по периметру столбы или бетонные блоки. Каркас, предусматривающий четыре вертикальных основания, сооружается из деревянного бруса или профильных металлических труб. Продольные стропила обвязки крыши должны выступать за периметр здания не менее чем на тридцать сантиметров.

    Основание для уборной можно сделать из обработанных реек

  6. Основание крепится четырьмя планками на уровне стульчака, соответствующего высоте для удобства использования (обычно достаточно сорока сантиметров от чистового настила).После этого по диагонали монтируются укосины боковой и задней стен и вертикальные опоры для двери, скрепленные вверху перемычкой, высотой не более ста девяноста сантиметров.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

    Стул располагается на расстоянии около 40 см от пола

  7. Готовый каркас обшивается вагонкой, доской, ОСП и др.

    Каркас туалета обшивается рейками

  8. На задней стенке делается дверца для удобного сбора мусора. Крышку лучше уплотнить рубероидом или другим влагоизолирующим материалом.В щели сиденья унитаза и крыши целесообразно установить вентиляционную трубу.

    Дверца задняя сточная вентилируемая

  9. Далее навешивается дверца с окошком для подсветки, оснащенная крючком и защелкой.

    Кровельное покрытие монтируется с помощью дрели

Каркас для конструкции в виде параллелепипеда лучше делать из бруса лиственницы, а для пола, стен, потолка и дверей больше подходит сосна. Чтобы получился аккуратный унитаз, нужно произвести тщательные замеры в соответствии с чертежом.

Модель «Шалаш» строится очень быстро. Работы начинаются с установки передней и задней стенок из обрезной сосновой доски толщиной не менее тридцати миллиметров.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Крепить материал можно как на гвозди, так и на саморезы. Далее устанавливаются продольные и поперечные балки по чертежу, а основание тумбы монтируется на заднюю стенку и распорку.

После сборки каркаса производится обшивка площадки и пола.Для последнего лучше взять доску лиственных пород размерами 20х100 миллиметров. Вентиляция в «Шалаше» монтируется на заднюю стенку. Дверь, как всегда, крепится на завершающем этапе.

Видео: дачный туалет, совмещенный с душем, своими руками

Как создать прочное финишное покрытие

Уличный туалет постоянно подвергается неблагоприятному воздействию осадков, ветра и перепадов температур. От этого дерево темнеет и гниет. Защитное покрытие, которое должно быть эстетичным, поможет продлить срок его службы.

Оригинальный дизайн туалета позволяет украсить участок

Основные виды покрытий:

  1. Масляные краски. Они хорошо пропитывают древесину, образуют прочный слой, служат до семи лет. Они имеют большой расход и долго сохнут.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  2. Антисептики. Они проникают на глубину примерно один сантиметр, защищая материал от синевы, плесени и гниения. Они сохраняют естественный цвет древесины или слегка подкрашивают ее.
  3. Краски для остекления.Полупрозрачный, держится до пяти лет, не меняет текстуру поверхности.
  4. Краски для верхнего покрытия. Также они сохраняют рельеф материала, не теряют внешний вид до семи лет, образуют очень прочный слой.
  5. Акриловые краски. Они могут служить до десяти лет, позволяют дереву дышать, прекрасно сохраняют свой цвет.

Любителям натурального оттенка дерева лучше воспользоваться антисептиками и специальными пропитками. Те, кто хочет дать волю своему воображению, могут использовать темные краски, которые не будут пачкаться.Дизайнеры не рекомендуют покрывать унитаз кричащими, яркими цветами, бросающимися в глаза. Лучше, если уборная будет скрыта от посторонних глаз.

В большинстве случаев здания красят после сборки. Однако в этом есть свои недостатки.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Ведь края досок и другие труднодоступные места останутся незащищенными. Материал правильнее обработать еще до строительства уборной.

Люди, хорошо рисующие, могут оригинально украсить туалет. Птицы, насекомые, цветы на темном фоне и другие изображения сделают ваш шкаф непохожим на другие.

«При покраске стен туалета нельзя использовать лак, который задерживает пар и не подходит для наружных работ.»

Рекомендуется наносить продукты на чистую, хорошо отшлифованную поверхность. Сначала проводится антисептическая обработка, а затем наносится финишное покрытие в два-три слоя с просушкой. Красить доски под палящим солнцем нельзя, иначе после высыхания появятся трещины.Грунтовка должна совпадать с основной краской. В процессе работы продукт необходимо постоянно помешивать, чтобы добиться ровного слоя.

Натуральные темные тона оптимальны для уборной

Построить удобный деревянный туалет на даче несложно. С этой задачей справится даже новичок.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Однако, чтобы результат не разочаровал, необходимо выполнить ряд простых условий. Не возбраняется использовать готовые чертежи, но прежде чем приступать к реализации проекта, в них нужно хорошо разобраться.А еще лучше внесите необходимые изменения в готовый рисунок (изменение размера, корректировка дизайна и т. д.). Проявите творческий подход с лучшими результатами.

Как правило, строительные работы на дачном участке начинаются с устройства уборной. Можно купить готовые конструкции из пластика или металла, а если денег не жалко, то использовать качественные и эстетичные заводские изделия из деревянного кругляка, и все же основная масса дачников предпочитает строить туалетный домик своими руками.

Ниже мы расскажем о видах таких конструкций и дадим некоторые указания и габаритные чертежи для их возведения.

Основные требования к дачному туалету

Строительство туалета начинается с выбора места, где он будет построен.

Чтобы сделать это правильно, необходимо соблюдать следующие условия:

Что делать с примесью?

Сегодня есть как минимум три возможных ответа на этот вопрос:


Покупка качественного биотуалета или правильной конструкции септика будет стоить больших денег, поэтому на дачном участке в основном используют выгребную яму — дешево и сердито.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Сделать выгребную яму своими руками совсем несложно, нужно только соблюсти простейшие условия:

  • Учитывайте правила размещения — об этом мы писали выше;
  • Глубина должна быть не менее 2 метров, а ширина от -1 метра. Если яма круглая, диаметр от 1,2 до 1,5 метра;
  • Целесообразно (особенно в рыхлых грунтах) укреплять стены;
  • Предусмотреть возможность вставки в него шланга ассенизаторской машины для откачки нечистот, то есть одна из сторон ямы должна выступать за пределы установленного над ней дома.

Укрепление стен обычно проводят путем укладки по периметру котлована влагостойкого кирпича или бетонных блоков, выложенных в шахматном порядке с зазорами для впитывания влаги. На дно ямы насыпают слой щебня и песка для фильтрации просачивающихся в землю отходов.

Альтернативным вариантом усиления является установка бетонных колец. Самый дешевый и надежный вариант – штабелировать бывшие в употреблении автомобильные покрышки.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Этот способ проще всего организовать самостоятельно.

Важно! Если почва глинистая, а воды подходят близко к поверхности – выше 2,5 м, сток будет поглощаться недостаточно.

В этом случае придется решать проблему другим способом, например, соорудив порошки — чулан. Суть его заключается в установке под уборной емкостей для приема нечистот, которые снимаются по мере наполнения емкости.

Строительство стенда

При строительстве туалета своими руками чаще всего используют деревянные брусья и доски.Этот натуральный материал отвечает всем необходимым требованиям:


Правильная конструкция дачного туалета должна соответствовать следующим требованиям:


Сначала решают, какой будет основа конструкции. Сооружением прочного бетонного фундамента в этом случае можно пренебречь.

Размеры и вес дачного туалета из дерева совсем небольшие, поэтому достаточно будет установить кабину на столбы, вкопанные в землю примерно на 1 метр и тщательно утрамбованные или забетонированные.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Перед закапыванием в землю обрабатывают битумными мастиками. Такого основания будет вполне достаточно, чтобы надежно прикрепить к нему деревянный туалетный домик.

Выбор материалов

Для каркаса нужны балки сечением не менее 80/80 мм. Обрезная доска толщиной 20 – 25 мм пригодится для обшивки каркаса и сидения. Также из него можно собрать входную дверь.

Также потребуется необрезная доска крыши толщиной 20 мм, шифер или профнастил, краска, пропитка для дерева, немного цемента для бетонирования опорных стоек, ручки, навесные (желательно амбарные) петли, защелка и сиденье с обложка.

Для обшивки также можно использовать влагостойкую фанеру или плиты ОСП – эти материалы немного удорожат конструкцию, но значительно ускорят и упростят процесс.

После обрезки в размер все деревянные части желательно обработать средствами против гниения — биоцидами, затем несколько раз пропитать специальными водоотталкивающими полимерами, а части, которые будут примыкать к земле и части пола и каркас стульчака необходимо обработать битумной мастикой.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Как это правильно сделать подробно расскажет инструкция по использованию того или иного инструмента.

Определение формы кабины

Наиболее типичные конструкции, используемые для самодельного туалета:


Размеры (редактирование)

Минимальные размеры унитаза для комфортного пользования следующие:

  • Домик и скворечник — не менее 120 см в ширину и 150 см в глубину. Высота выбирается в зависимости от роста, среднее значение до потолка – 200 см;
  • Изба и шалаш — Глубина 150 см, ширина не менее метра.Для избы этот размер определяется по полу, а в избе — по высоте 160 см.

Размеры считаются правильными, когда расстояние до ближайшей стены от стоящего человека составляет не менее 40 сантиметров, до потолка над головой — 30 сантиметров, а высота сиденья унитаза определяется в зависимости от роста — около 50 сантиметров от этаж.

Сборка конструкции

Для работы нам понадобятся следующие инструменты:


Такого скромного набора будет вполне достаточно для работы.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото


Пожалуй, на этом можно и закончить, но настоятельно рекомендуем еще немного поработать своими руками и сделать вентиляцию — это значительно уменьшит неприятные запахи внутри кабинки.

Для этого к внешней стороне задней стенки необходимо прикрепить трубу диаметром около 100 мм. Один конец трубы через вырезанное отверстие заводят внутрь под настил стульчака, а лучше в выгребную яму, второй должен быть примерно на 40-50 см выше крыши.

Для предотвращения попадания дождевой воды в унитаз сверху на трубу крепится козырек или зонт. Его легко изготовить из оцинкованного листового металла.

Вентиляционную трубу можно установить и внутри кабины, но в этом случае придется просверливать крышу, что не очень желательно.

Примерный расчет необходимых материалов и их стоимость для строительства типового скворечника своими руками:


Если все сложить, то получается цифра 10000, прибавляем по 15% на каждую мелочь вроде ручек, петель, защелок, держателя бумаги и так далее, и получаем стоимость унитаза — 11500р.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото На наш взгляд, это совсем недорого. Конечно, своими руками вам придется проделать приличную работу, но результат вас не разочарует, а сэкономленные деньги можно потратить на что-то другое.

Напоследок приводим чертежи других видов деревянных туалетов для дачи.

Туалет в виде шалаша легко собрать по этому чертежу.

Дачный туалет «Избушка»

Еще один вид дизайна – дом и его чертеж.

Как видите, ничего сверхсложного в процессе строительства туалета для дачи своими силами нет. Если вы внимательно изучите чертежи, инструкции и будете следовать нашим рекомендациям, то легко справитесь с поставленной задачей, а результат своей работы вас порадует.

Можно построить туалет, а можно сразу построить дом, где будет предусмотрена уборная, санузел. Это удобно. Зимой не нужно выходить на улицу. Обратите внимание на тенденции в дизайне дома.Если у вас есть желание и возможность заказать дом, баню, лучше сделать это у тех, кто умеет, например, в компании «Роял Кедр».Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Там хорошо строят, соблюдают сроки, дают гарантию.

В данной статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Дизайн может быть разным: есть прямоугольные, треугольные, ромбовидные проекты. Вы выбираете форму, затем материал и можете приступать к строительству.Чертежи есть, конструкция не самая сложная. Только учтите, что размеры указаны для людей среднего роста и телосложения. Их можно легко изменить, не слишком меняя дизайн.

Схема уличного туалета

Самый распространенный вариант дачного или садового туалета – прямоугольная постройка. Его еще называют «скворечником», потому что в варианте с односкатной крышей он очень на него похож.

Проект дачного туалета из дерева типа «Скворечник» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

В чертеже туалета, представленного на фото выше, для отделки использовалась доска толщиной 40 мм.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Конструкция очень недорогая. Двери можно сделать из тех же досок, скрепленных планками вверху, внизу и наискосок. Петли можно разместить снаружи – амбар, украшая постройку в нарочито грубом стиле.

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательную небольшую постройку. Например, из этого здания можно сделать небольшую мельницу.

Дачный туалет-мельница — немного фантазии и неказистое здание станет украшением участка (чтобы увеличить размер картинки, кликните по ней левой кнопкой мыши)

Тот же скворечник, но из сруба — уже совсем другой вид.Особенно гармонично все будет смотреться, если здание на участке построено (или будет построено) также из бревна.

Даже самый простой бревенчатый туалет выглядит почти экзотично. Более того, его можно использовать как зимний вариант (чтобы увеличить размер картинки, кликните по ней левой кнопкой мыши)

Для регионов, где дерево является роскошью, и тратить его на строительство туалета нерационально, такое же сооружение можно обшить другим материалом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Например, каркас обшивают любым листовым материалом – фанерой, ДВП, ГВЛ.С внешней стороны на них можно уложить отделочный материал – плитку или декоративный камень. Еще более бюджетный вариант – обшить его профнастилом.

Туалет на даче своими руками строится из любого материала. Этот из гофрированного картона (чтобы увеличить размер картинки, кликните по ней левой кнопкой мыши)

Это тип туалета, который легко построить из кирпичей. Их обычно делают в полкирпича. Здесь нет никаких сложностей даже для неопытного каменщика.Кладка офсетная, цементно-песчаный раствор.

По тому же проекту и чертежу можно построить туалет из кирпича (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Унитаз типа «Шалаш» (треугольный)

Эта туалетная кабина имеет треугольную форму. Боковые стены являются одновременно скатом крыши. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото В них можно и нужно вносить коррективы: все размеры даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Если вам нужны более широкие двери, то вам не придется раздвигать основание, которое в этом проекте и без того немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах Шалаш осуществляется только спереди и сзади. На боковые поверхности укладывается кровельный материал.Можно использовать любую, но хорошо смотрятся мягкая черепица или полимерный шифер.

Имея чертежи треугольного туалета на даче построить несложно

На фото справа обрешетка изготовлена ​​под листовой рубероид — использовался пластиковый шифер — бывает разных цветов, стоит относительно недорого, монтируется просто — гвоздями и прокладками.

Если вы планируете использовать мягкий кровельный материал – рубероид, битумную черепицу или что-то подобное, обрешетку делайте сплошной – из листа влагостойкой фанеры, гипсоволокнистого листа.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Их крепят к каркасу саморезами, сверху укладывают кровельные материалы.

Чертеж туалета «Теремок»

Этот унитаз имеет форму ромба. По сравнению с «Шалашем» строится дольше, но и выглядит более декоративно. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Удачно смотрится ромбовидный домик-туалет на дачном участке.Снаружи каркас можно обшить кругляком небольшого диаметра, распиленным пополам, толстой вагонкой, блок-хаусом, обычной доской. Если вы используете доску, не прибивайте ее встык, а расположив на пару сантиметров ниже, как еловую шишку. Можно, конечно, и впритык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» выполнен со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить картинку, кликните по ней левой кнопкой мыши)

Главная загвоздка в любом маленьком деревянном туалете – хорошо закрепить двери.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Дверная рама является наиболее нагруженной частью, особенно со стороны, где крепятся двери. Для крепления дверных стоек к балкам рамы используйте шпильки – так крепление будет надежным.

Из этой простой, в общем-то, конструкции можно сделать уборную в любом стиле. Например, на голландском языке. Отделка простая – светлый пластик, поверх которого набиты характерные балки, окрашенные морилкой. Обратите внимание на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната.Если поликарбонат многослойный, то не должно быть жарко)))

Даже туалет Теремок можно превратить в королевскую карету. Это не шутка… подтверждение на фото. Все, что вам нужно сделать, это изменить форму и добавить несколько декоративных элементов, характерных для карет. Так у вас получится туалет в виде кареты.

Вот несколько фотографий производственного процесса. В оригинале был установлен биотуалет, поэтому конструкция проста: думать не надо.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото ..но такую ​​будку можно приспособить под любой тип…

Обратите внимание, что форма достигается благодаря установленным под углом планкам, а плавно сужающееся дно достигается за счет правильно вырезанных опор.

Пол зашивается короткими досками, затем начинается обшивка снаружи. Вверху каретка также имеет плавный изгиб – вырезаем из коротких досок соответствующие направляющие, прибиваем их к уже имеющимся боковым стойкам и можно приступать к наружной обшивке стены.

Изнутри также обшит вагонкой. Туалет-карета снаружи побелена; изнутри древесина имеет натуральный цвет. После этого остается разукрасить и добавить характерные детали – вензеля, окрашенные в золотой цвет, фонарики, «золотые» цепи, колеса.

«Царские» шторы и цветы))) Был даже умывальник и маленькая раковина.

После всех стараний у нас получился самый необычный туалет в округе.Немногие могут похвастаться таким…

Теплый туалет

Пользоваться туалетом со стенкой в ​​одной доске летом вполне удобно.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Но не все дачные участки посещаются только в теплое время года. Для осенне-весеннего периода нужен хоть какой-то утеплитель, который будет блокировать сквозняки.

В этом случае дизайн унитаза ничем не отличается. Только размеры увеличьте еще на 5-10 см: обшивка будет двойной – снаружи и внутри, а между обшивками проложен утеплитель.Двери также необходимо будет утеплить – двустворчатые двери слишком тяжелы для такой постройки, но изнутри их можно обтянуть куском линолеума, дермантина и другого хорошо моющегося материала.

Комбинированный душ-туалет

Второе необходимое сооружение на даче — это душ. А раз так, то зачем строить два отдельных строения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант совмещенного туалета для дачи с душем (для увеличения размера картинки кликните левой кнопкой мыши)

Второй проект туалета и душа под одной крышей.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Внешний вид и чертеж туалета и душа для дачи в одном доме (для увеличения рисунка щелкните по нему левой кнопкой мыши)

Вид и размеры унитаза + душ спереди и сбоку (чтобы увеличить картинку, кликните по ней левой кнопкой мыши)

Как вы уже догадались, здание просто удваивается в ширину. Если вы хотите, вы можете создать свой собственный проект, в соответствии с вашими пожеланиями и потребностями.Точно таким же будет чертеж хозблока с туалетом. Возможно, вам придется сделать одну из комнат немного больше. Просто предусмотрите это при планировании и изготовлении опор здания.

Туалет — первое сооружение, которое строит владелец участка.

Если на первых порах еще как-то можно обойтись без дома, построив летнюю кухню, то септик нельзя отнести к второстепенным строениям.

Для многих дачников именно с его устройства начинается приобретение строительного опыта.

Как построить дачный туалет? Если вы хотите создать здание с оригинальным дизайном, вам необходимо определить размеры здания.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Вы можете взять типовой чертеж, исходя из индивидуальных потребностей, разработать подходящий вам проект.

Примерный план строительно-проектных работ выглядит так:

  • Начните с создание каркаса , добавьте размеры здания на чертеж. Рассчитайте количество материалов, необходимых для его постройки.На плане укажите сечение деревянных балок и размеры досок.
  • Обязательно отразите на чертеже, как будет раскроен облицовочный материал . В схеме должен быть расчет на одну боковую стену здания, а также на его переднюю стену и заднюю. Не забудьте добавить строительные материалы для другой боковой стены. Оптимальная ширина туалета 1,2 м, высота — 2 м .
  • Если вы хотите расширить здание, внесите коррективы в чертеж.Переднюю стенку, как и заднюю, делают прямоугольной. Боковые – трапециевидные, это позволяет добиться нужного уклона кровли. В одной из стен здания необходимо вырезать окно, через которое в туалет на даче будет проникать свет.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Кроме того, окно необходимо для проветривания помещения.
  • Плита перекрытия из досок толщиной 50 мм , затем деревенский туалет обшивается листом ОСП. Доски устанавливаются на основу из бруса; гвозди используются для соединения частей конструкции.Для увеличения прочности здания все элементы соединяются в паз. Его глубина должна быть не менее 50 мм .
  • Сделать дверь … Практика показывает, что оптимальный размер 1,95х70,5 см. Туалеты для дачи можно сделать из обрезной доски, часто строительство ведется из плит ОСП. При возведении крыши поставьте стропила, между ними должен быть шаг 40 см. Для их изготовления купите доски 100х50 мм … Прибейте их каркас, соединение производится гвоздями. Покрыть крышу туалета можно шифером или профлистом.

Соблюдайте пропорции. Помните, что увеличение стандартного размера повлечет за собой дополнительные расходы на покупку стройматериалов.

Стандартный чертеж можно взять за основу деревянного туалета.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото При желании дачные туалеты можно изготовить по индивидуальным размерам.

Чертежи и конструкция туалета «скворечник»

Независимо от того, какой туалет вы выберете, для него потребуется кабинка. « Скворечник » — один из самых востребованных вариантов.

  1. Для того, чтобы сделать каркас и пол, купить доски … Лучше всего выбирать пиломатериалы из лиственницы, тогда конструкция будет особенно прочной. На двери, обрешетку и стены можно положить сосновую доску. Все части конструкции следует покрыть антисептиком.
  2. Изготовить основание 1×1 м, положить на пол сороковую доску. Передняя стена высотой 2 м, задняя 2 м.3 м. При сборке обязательно используйте уровень.
  3. Когда каркас готов доска туалета . Установите двери , после этого можно приступать к работе по устройству кровли. Завершает процесс выполнения внешней работы.

Если вы собираетесь делать «скворечник», оборудовав его выгребной ямой, сделайте фундамент.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Для этой цели можно использовать бетонные блоки. 20x20x40 см … Покрыть крышу профлистом, а конек сделать из гнутой полосы оцинкованной стали.

Чертежи и конструкция туалета типа «шалаш»

« Хижина » Еще один популярный вариант.

  1. Сначала соберите переднюю стенку, и затем заднюю. Проще всего соорудить постройку из обрезных сосновых досок толщиной 30 мм , для крепления использовать шурупы или гвозди.
  2. Установите поперечную и продольную балки , а затем распорку. Из тумбы сделайте поперечину, обязательно прикрепите ее к задней стенке, не забудьте про распорную балку.
  3. После того, как закончите работу над каркасом, досками зашиваем основание пола … Делаем платформу, а затем переходим к обшивке скатов. После этого можно собрать и повесить дверь в дачный туалет.

Чертежи и конструкция туалета «теремок»

Для регионов со снежными зимами идеально подходит здание « теремок » .Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото .. Такой туалет отлично защищен от ветра. Форма необычная, сделать такую ​​конструкцию можно из подручных материалов.

Обратите внимание на форму двери . Верхний конец закруглен, поэтому сборка займет больше времени.

Строительство может показаться довольно сложной задачей для начинающих строителей. Обратите внимание на геометрию углов, тогда постройка будет симметричной.

Туалет для пудреницы

Туалет для пудреницы — еще один вариант конструкции. Обычно дачный туалет своими руками делается в тех местах, где грунтовые воды поднимаются близко к поверхности.Отличие конструкции в том, что в ней нет подземного хранилища отходов.

Пудреница отлично подходит для подарков. А вот дом, в котором планируется жить круглый год, лучше всего оборудовать септиком.

  1. Фундамент забетонирован, форма туалетной кабинки может быть любой.
  2. Внутри здания делается постамент с отверстием, в которое вставляется контейнер для отходов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Шкаф с люфтом

Люфт-клозет изготавливается как внутри домов, так и на улице.

  1. Туалет чистится с помощью ассенизаторских машин, это делается раз в сезон.
  2. Выгребная яма делается герметичной, это обязательное условие, которое необходимо соблюдать при возведении здания.

Туалетная кабинка может быть любой формы.

Душ-туалет

Туалет-душ для дачи – это строение, объединяющее два помещения под одной крышей.

  1. Между туалетом и душем возводится перегородка, каждая секция имеет свою дверь. Высота и ширина здания — 2 м, длина — 3 м .
  2. Верхнюю и нижнюю обвязку можно сделать из бруса 100×100 мм , а для вертикальных опор — бруса 50×100 мм … Купить брус в достаточном количестве, следует сделать 24 опоры .
  3. Также сделайте 12 заготовок длиной 200 см . Они пойдут на устройство перекрытий кровли, используйте брус сечением 50х100 мм .Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Начинаем строительство

Материалы и инструменты

Перед началом работ закупите пиломатериалы заранее.

  • Для сборки каркаса купите брусок. Обратите внимание на его сечение, оптимальный вариант 100 х 100 мм , для повышения прочности здания можно купить пиломатериал сечением 150 х 150 мм.
  • Для облицовки унитаза потребуется доска обрезная толщиной не менее 20 мм .
  • Для обрешетки кровли необходимы рейки 50×20 мм , а на пол пойдет шпунтованная доска 40×150 мм .

Вы можете легко заменить обшивочную доску, купив плиты OSB или листы водостойкой фанеры. Если вы остановили свой выбор на ОСБ, то из этих плит можно вырезать рейки.

Вам понадобятся следующие инструменты:

  1. молоток, шурупы и гвозди;
  2. лопата и ведро;
  3. плоскогубцы;
  4. перфоратор
  5. или перфоратор;
  6. кисть для нанесения морилки и краски;
  7. емкости для растворов и краски.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Как выбрать сиденье

Определите, где вы планируете сделать туалет.Его удаленность от дома и других построек зависит от того, будет ли в нем выгребная яма, или здание будет выполнено без нее.

Помните, что строительство не должно мешать соседям, не забудьте сделать отступ от забора на 1 метр. Дверь должна открываться в сторону вашего двора. Выкапывая выгребную яму, оставьте подъездные пути для мусоровоза.

Выгребной туалет

Большинство ограничений касается строительства выгребных ям. Они должны быть надежно изолированы, чтобы предотвратить загрязнение окружающей среды.

  • Выгребная яма должна располагаться в 25 м от источника воды … Это может быть колодец, скважина или водоем. Правило также распространяется на источники воды, расположенные в соседних районах.
  • От выгребной ямы до подвала или погреба должно быть не менее 12 м, до бани или дома — 8 м … До построек, в которых содержатся животные, не менее 4 м .Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото .. Плата внимание не только на расположение построек на вашем участке, но и на соседнем.Это поможет избежать возникновения конфликтных ситуаций.

Перед началом строительства необходимо выбрать внутреннее обустройство туалета. Здание может быть с выгребной ямой или без нее.

Если грунтовые воды подходят близко к поверхности, находясь выше 3,5 м от поверхности, можно строить только здание без ямы. В противном случае в воде будут обнаружены отходы.

Если грунтовые воды подходят близко к поверхности, выше 3.5 м от поверхности можно построить только здание без ямы.

Аналогичные ограничения накладываются на сооружения, возводимые на сланцевых породах и на участках с естественными трещинами. Учитывайте уровень воды весной, когда тает снег. Нижняя точка выгребной ямы должна быть на 1 м выше максимального уровня воды весной.

Если залегание грунтовых вод глубокое, то на участке можно сделать садовый туалет любого типа. Оптимальный объем ямы – 1,5 кубометра; он может располагаться под зданием или сбоку от него.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Выгребная яма может быть:

  1. круглая форма;
  2. квадратной формы.

В первом случае для его обустройства используются бетонные кольца. Кроме того, стены могут быть выполнены из кирпича и бутового камня. Но помните, что этот вариант потребует труда, времени и некоторых финансовых вложений.

  • Обратите особое внимание на герметичность дна и стенок … На дне замок из пласта глины. Его уплотняют, толщина слоя должна быть не менее 30 см …Если нет желания работать с глиной, дно можно залить бетоном.
  • Обязательно делать битумную гидроизоляцию .
  • Внутри туалета необходимо сделать люк или оставить на полу несколько досок. Можно выбрать конструкцию, в которой люк вынесен за пределы туалета.
  • Рекомендуется оборудовать туалет системой вентиляции … При заполнении ямы на 2/3 объема содержимое следует откачать.

Подробная инструкция по строительству выгребной ямы из покрышек:

Опции без приямка

Деревянный туалет для дачи построить намного проще без выгребной ямы.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Отходы будут собираться в герметичный контейнер.

Есть несколько видов таких туалетов, но отличия касаются только способа переработки отходов.

  • В биотуалетах этим занимаются микроорганизмы, в химических установках — специальные вещества.
  • В пудренице отходы посыпаются порошком, которым может быть торф, опилки или зола.

Строительство дома

Когда работы по обустройству выгребной ямы будут завершены, можно приступать к строительству базы.

Он должен быть стабильным, и его надежность также важна. Это основные моменты, на которые стоит обратить внимание.

Если в регионе часто наблюдается ветреная погода, в качестве основания лучше использовать металлические трубы. Их нужно закопать в землю, а бруски установить внутрь.Это еще больше укрепит конструкцию.

Если в регионе часто наблюдается ветреная погода, в качестве основания лучше использовать металлические трубы.

Каркас изготовлен из деревянного бруса.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Для основания покупайте пиломатериал большего сечения, а для несущих элементов можно выбрать бруски потоньше. Для устройства открывающейся двери возьмите брус 100×100 мм.

  1. Сначала оседлайте основание , соединив стержни гвоздями. Чтобы было легче работать, бруски можно предварительно скрепить тонкими полосками.Укрепляем основу ребрами жесткости. Для этой цели используйте пиломатериал меньшего сечения. Очень хорошо, если каркас и ребра жесткости будут единым целым.
  2. Для кровли вверху каркаса сделайте обрешетку … Щель можно застелить шифером, понадобится один лист. Для того, чтобы зафиксировать его, заправьте полоски на передней и задней части будки. В нижней части каркаса закрепите балки, они станут основой для пола. После этого можно переходить к возведению стен.Обшить их доской, это лучший вариант. Кроме того, можно использовать листы ДСП или фанеры.
  3. Сделать дверь … После крепления навеса установить в проем.
  4. Покройте крышу шифером или другим материалом.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  5. Если хочешь, можешь покрасить унитаз .

Как сделать вентиляцию

Доступны следующие опции:

  1. Оставить здание как есть. В этом случае воздух в кабине будет двигаться сам по себе.
  2. Принудительная вентиляция. Он основан на установке вентилятора.

Можно выбрать любой вариант организации вытяжки, но каждый из них требует вентиляционных отверстий в стенах. Это приточные и вытяжные каналы. Обязательным требованием будет обустройство вытяжки над выгребной ямой.

Принудительная вентиляция более эффективна, быстро удаляет неприятные запахи из туалета. Но организация такой системы потребует от владельца загородного участка определенных финансовых затрат.

Для организации принудительной вентиляции необходимо приобрести:

Принудительная вентиляция быстро выводит метан, но собрать такой блок сложно. Если вы хотите, чтобы воздух в туалете всегда был свежим, этот вариант будет наиболее подходящим.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Но без электричества такая установка работать не будет.

Естественный способ вентиляции хорош тем, что не требует дополнительного оборудования.

Для того, чтобы сделать приточную вентиляцию, установить в приямке вытяжку.Это требуется для того, чтобы газ не поступал в будку, а выводился на улицу.

Сделать дымоход. Для этого купите изделие диаметром не менее 10 см . Длина трубы зависит от того, насколько глубоко отверстие в унитазе. Для работы потребуется ударная дрель, в некоторых случаях без перфоратора не обойтись. Выбор инструментов зависит от того, из какого материала изготовлена ​​будка.

При прокладке трубы в земле нельзя забывать о ее защите; для этого купите кожух.Также вам понадобятся крепежи. Хорошо подходят те, которые предназначены для желобов. Для того, чтобы система работала эффективнее, приобретите дефлектор.

Процесс установки вентиляции состоит из следующих этапов:

  1. С помощью инструмента проделайте отверстие в выгребной яме.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  2. Установить крепеж по высоте здания. Вставьте трубу и закрепите ее.
  3. Установите дефлектор .

Проделайте отверстия в стенах туалета, разместив их на противоположных сторонах.Ближе к потолку должно быть место для вытяжного зонта, а возле пола воздухозаборник. Возьмите сетку и закройте вентиляционные каналы, чтобы предотвратить попадание мусора в туалет, а также защитить постройку от насекомых.

Установите вентилятор, присоединив его к вытяжному вентиляционному отверстию. Для стандартного туалета до 2 м² , устройство, мощность которого не превышает 30 Вт … Подача электроэнергии путем прокладки кабеля. Подключите вентилятор, подключите его к сети.

Освещение

Возможны следующие варианты освещения туалета:

  • воздушная магистраль;
  • кабель подземный
  • ;
  • фонарей на солнечных батареях.

Воздушная линия – не лучшее решение, если вы не хотите, чтобы по участку шли провода от дома до туалета.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Прокладка кабеля под землей более эстетична, но мало кто захочет тратить столько денег и времени на установку освещения в туалете.

  • можно использовать светодиодные светильники , предназначенные для освещения сада. В продаже есть изделия разной формы и веса. Стоят они недорого, их может купить каждый огородник.
  • Так как яркий свет не нужен установка одного фонарика будет достаточно для освещения. Купите изделие, отделите верхнюю часть. Возьмите нож и срежьте клипсы, тогда они вам не будут мешать.
  • Измерьте выступающую часть фонаря — того, который оснащен светодиодом и аккумулятором. При необходимости можно легко заменить батарею.
  • Проделайте отверстие в стене здания соответствующего размера. Вставьте фонарь, зафиксируйте клеем.Лучше всего для этой цели подходит силиконовый герметик.

Как сделать изоляцию

Выбор подходящего варианта изоляции должен быть определен заранее.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Многое зависит от того, планируете ли вы утеплять внутренние или внешние части конструкции.

При планировании внутренних работ помните, что пространство ограничено. Выбирайте материал, который не займет много места при монтаже. Важно, чтобы он надежно защищал от мороза, холода и ветра.В пользу утепления изнутри говорят еще и то, что такой вид укладки материала потребует меньше средств. Однако каждый случай индивидуален.

При выборе наружного утепления будьте готовы к более кропотливой работе. Из-за ограниченного пространства покупайте изоляционные материалы не шире 75 мм … Идеальным вариантом будет установка листов минеральной ваты. Чтобы исправить это, купите прямоугольные металлические рейки.

Из-за ограниченного пространства покупайте изоляционные материалы шириной не более 75 мм.

  • Для устройства гидроизоляции понадобится пленка, а для обшивки – гипсокартон. Лучше всего остановить свой выбор на влагостойких листах.
  • Купить саморезы и профили.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Они потребуются для того, чтобы сделать качественное крепление.
  • Для шпаклевки стыков между листами купите шпаклевку.

Чтобы правильно подобрать количество материала, необходимо учитывать размеры конструкции. Монтаж изоляции состоит из следующих этапов:

  1. Возьмите деревянные рейки. Сделать ящик , набив его на стены с шагом 50 см .
  2. Уложите изоляционные листы … Закрепите их саморезами, прикрепив к обрешетке. Материал следует разместить на стенах, не забываем о потолке.
  3. На утеплитель наклеить пленку , необходима для защиты минеральной ваты от влаги. Закрепите фольгу скотчем.
  4. Покройте изоляцию влагостойким гипсокартоном … Крепятся на саморезы, и устанавливаются на металлический профиль.
  5. Стыки листов заделать шпаклевкой .

При желании на гипсокартон можно наклеить обои или плитку.

Построить туалет можно наняв строительную бригаду, можно и купить уже готовый.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

  • Стоимость «Избушки» или «Скворечника» начинается от 6500 рублей .
  • Хозблок с туалетом — от 12 до 18 тысяч рублей .
  • Возможна доставка, ее стоимость зависит от пункта назначения и региона.

Построить туалет на даче своими руками можно очень быстро. Все части конструкции из дерева следует обработать биоцидами. Эти препараты эффективны против гнилей. Дважды пропитайте древесину водно-полимерной эмульсией. Это средство недорогое, оно надежно защитит пиломатериалы от сырости на долгие годы.

  • Обшивка шпунтованным материалом покажет все преимущества, если вы начнете набивать доску горизонтальным поясом.Обратите внимание, что выступы должны располагаться вверх, а канавки – вниз. Это предотвратит накопление влаги на языке. А вот дверь всегда обшивают, размещая доски вертикально.
  • Если вы собираетесь делать постройку, а чертеж предполагает устройство криволинейных секций, то обшивайте их лодочной доской.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Морское покрытие прослужит гораздо дольше.
  • В регионах, где летом и зимой выпадает много осадков, такая обшивка станет идеальным вариантом.Но помните, что в регионах, где преобладают сильные ветры, лучше отдать предпочтение шпунту.
  • Если у вас есть электрический лобзик с поворотным башмаком, вы можете сделать лодочную доску своими руками из обычного обрезного пиломатериала.
  • Все части, обращенные к земле или выгребной яме, необходимо дополнительно обработать битумной мастикой или горячим битумом.

Заключение

Строительство дачного туалета своими руками – задача, под силу даже начинающим строителям.

  1. Перед началом работ определите место постройки и уровень грунтовых вод, от этого зависит тип постройки.
  2. Нарисуй.
  3. Заранее купите пиломатериалы, подготовьте инструменты.

Собрать туалет для дачи можно за несколько дней.

В этом видео подробно рассказывается как сделать туалет для дачи:

Иллюстрированные правила хорошего дизайна ванной комнаты

Национальная ассоциация кухонь и ванных комнат разработала Руководство по планированию ванных комнат, чтобы предоставить дизайнерам передовые методы планирования, учитывающие типичные потребности пользователей.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Комитет экспертов по дизайну ванных комнат проанализировал актуальные исследования, образ жизни и тенденции дизайна, а также требования Модельного строительного кодекса, чтобы гарантировать, что обновленные рекомендации способствуют здоровью, безопасности и благополучию потребителей.

Ванная комната, которая следует всем этим правилам, почти гарантированно будет функциональной и безопасной. Посмотрите, сколько нарушений в вашей существующей ванной, чтобы лучше понять, почему она может показаться неудобной и нефункциональной.

Эти формальные печатные инструкции — не единственные правила проектирования ванн.Дизайнеры и плотники на протяжении многих лет вырабатывали некоторые эмпирические правила, которые не соответствуют уровню официальных национальных стандартов, но представляют собой квинтэссенцию многолетнего опыта и общепринятой отраслевой практики. Мы включили их в комментарии, где это применимо.

Руководящие принципы NKBA используются для академических и образовательных программ по дизайну ванных комнат, оценке планов ванных комнат и проверке компетенций дизайнеров, желающих получить сертификат.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Чтобы получить дополнительную информацию и найти члена NKBA в вашем районе, свяжитесь с Национальной ассоциацией кухни и бани.

Что означают эти шрифты?

Руководство: Фактический текст рекомендации руководства НКБА.

Требуемый код:

Относится к Международному жилищному кодексу (IRC) и связанным с ним сантехническим, электрическим, механическим кодам и кодам доступа.Там, где это уместно, также указаны требования Закона об американцах с ограниченными возможностями. Они взяты из Стандартов доступного дизайна, опубликованных Министерством юстиции США. Большинство стандартов ADA не распространяются на частные дома. Но если вы строите или переделываете для человека с ограниченной подвижностью, они дают хороший образец того, как все должно быть построено. . . Прежде чем вносить какие-либо изменения в вашу ванную комнату, ваш местный орган по нормам и правилам может внести изменения или дополнения в них.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Примечания:

Комментарии издателей правила, стандарта или руководства, используемые для уточнения или расширения стандарта или руководства.

Руководство 1 – Входная дверь

Проем дверного проема в свету должен быть не менее 32 дюймов. Для этого потребуется дверь минимум 34 дюйма или 2 фута-10 дюймов. Для универсального дизайна минимальная ширина в свету составляет 34 дюйма. Если существующая конструкция не позволяет изменить проем, то допустима минимальная дверь размером 24 дюйма или 2 фута-0 дюймов.

Ширина дверного проема измеряется от косяка до косяка.Ширина проема в чистоте измеряется от внутренней стороны открытой двери до дверного упора с другой стороны проема. Он почти всегда примерно на 2 дюйма уже, чем чистый проем. Дверная ручка не учитывается при расчете чистого проема.

Примечания:
  1. Проемы в свету дверных проемов с распашными дверями измеряют между лицевой стороной двери и упором при открытой двери на 90 градусов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото (ANSI 404.2.3) Если дверь может открываться как минимум на 93 градуса, ручку можно не учитывать при измерении открытия.
  2. Когда глубина прохода превышает 24 дюйма, минимальная ширина просвета увеличивается до 36 дюймов. (АНСИ А117.1 404)

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Рекомендация 2 – Вмешательство двери

Никакая входная дверь или дверь приспособления не должны мешать другой двери или ящику и/или безопасному использованию приспособлений или шкафов.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 3 – Высота потолка

То же, что и в Строительном кодексе.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Строительные нормы и правила Требование: Ванные комнаты должны иметь минимальную высоту от пола до потолка 80 дюймов над светильником и в передней части зазора для светильников.Душ или ванна, оснащенные насадкой для душа, должны иметь минимальную высоту от пола до потолка 80 дюймов над минимальной площадью 30 на 30 дюймов у насадки для душа (IRC R305.1.4).

Руководство 4 – Свободное пространство на полу

Запланируйте свободное пространство не менее 30 дюймов от переднего края всех приспособлений (т. е. туалета, унитаза, биде, ванны и душа) до любого противоположного приспособления для ванны, стены или препятствия.

Строительный кодекс Требование:
  1. Минимальное пространство не менее 21 дюйма должно быть запланировано перед туалетом, туалетом, биде и ванной.(IRC R 307.1)
  2. Минимальное пространство не менее 24 дюймов должно быть запланировано перед входом в душ.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото (IRC P 2705.1.5)

Руководство 5 – Размещение одного туалета

Расстояние от центральной линии туалета до боковой стены/высокого препятствия должно быть не менее 20 дюймов.

Строительный кодекс Требование:
  1. Минимальное расстояние от центральной линии туалета до стены составляет 15 дюймов.(МПК 405.3.1)
  1. Минимальное расстояние между стеной и краем отдельно стоящего или подвесного унитаза составляет 4 дюйма (IRC R 307.2)

Руководство 6 – Размещение двойного туалета

Расстояние между центральными линиями двух туалетов должно быть не менее 36 дюймов.

Строительный кодекс Требование:
  1. Минимальное расстояние между центральными линиями двух туалетов должно быть не менее 30 дюймов.(МПК 405.3.1).
  2. Минимальное расстояние между краями двух отдельно стоящих или подвесных туалетов составляет 4 дюйма (IRC R 307.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 1)

Руководство 7 – Высота туалета / туалетного столика

Высота верхней части унитаза или туалетного столика варьируется от 32 до 43 дюймов в зависимости от пользователя.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса.Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 8 – Углы столешницы

Укажите обрезанные или закругленные углы, а не острые углы на всех столешницах.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 9 – Размер душа

Размер внутреннего душа должен быть не менее 36 x 36 дюймов.

Строительные нормы и правила Требование: Минимальный размер внутреннего душа составляет 30 x 30 дюймов или 900 квадратных дюймов, в который должен входить диск диаметром 30 дюймов (IRC P 2708.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 1, IPC 417.4).

Руководство 10 – Органы управления ванной/душем

Руководство :

  1. Органы управления душем должны быть доступны как изнутри, так и снаружи душевой лейки и располагаться на высоте от 38 до 48 дюймов над полом в зависимости от роста пользователя.
  2. Органы управления ванной должны быть доступны как изнутри, так и снаружи ванны и располагаться между краем ванны и высотой 33 дюйма над полом.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 11 – Клапаны управления ванной/душем

Руководство

: То же, что и в Строительном кодексе.

Строительные нормы и правила Требование: Душ и ванна / Клапаны управления душем должны быть одним из следующих:
  1. Разгруженный,
  2. Термостатический смеситель или
  3. Типы комбинированных клапанов выравнивания давления и термостатических смесительных клапанов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото (IRC P2708.3)

Руководство 12 – Сиденье для душа

Спланируйте сиденье в душе на высоте 17-19 дюймов над полом и на 15 дюймов в глубину.

Строительные нормы и правила Требование: Сиденье для душа не должно нарушать минимальный внутренний размер душа (900 квадратных дюймов). (IRC P 2708.1)

Рекомендация 13 – Высота окантовки ванны/душа

Участок стены над ванной или душевым поддоном должен быть покрыт водонепроницаемым материалом, выступающим не менее чем на 3 дюйма над входом в насадку для душа.

Строительные нормы и правила Требование: Участок стены над ванной или душевым поддоном должен быть покрыт водонепроницаемым материалом на высоте не менее 72 дюймов над чистым полом (IPC 417.4.1, IRC R 307.2).

Руководство 14 – Поручни

Руководящие требования к поручням

Руководство :

  1. Спланируйте поручни, чтобы облегчить доступ и маневрирование внутри ванны и душа.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото
  2. Стены ванн и душевых должны быть подготовлены (укреплены) во время строительства, чтобы можно было установить поручни, способные выдержать статическую нагрузку в 300 фунтов.
  3. Поручни должны располагаться на высоте не менее 33–36 дюймов над полом.
  4. Поручни должны быть от 1-1/4″ до 1-1/2″ в диаметре и выступать на 1-1/2″ от стены.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса.Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах. Правила Закона об американцах-инвалидах (ADA) содержат требования к поручням в жилье, соответствующем требованиям ADA.

Руководство 15 – Окна, стекло и остекление

То же, что и в Строительном кодексе.

Строительный кодекс Требование:
  1. Стекло, используемое в ваннах или душевых кабинах (т.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото е. дверь ванны или душевой кабины) или перегородки должны быть закалены или утверждены равными и должны быть постоянно маркированы как таковые. (IRC R 308.1)
  2. Если ванна или душевая кабина имеют стеклянные окна или стены, остекление должно быть из закаленного стекла или утвержденного равноценного, если нижний край остекления находится менее чем на 60 дюймов над любой поверхностью для стояния или ходьбы. (IRC R 308.4.5)
  3. Любое остекление (например, окна или двери), нижний край которого находится менее чем на 18 дюймов над полом, должно быть из закаленного стекла или утвержденного эквивалента.(IRC R 308.4.7.2)

Руководство 16 – Направление открывания двери ванны/душевой кабины

То же, что и требование Строительного кодекса.

Строительные нормы и правила Требование: Душевые двери на петлях должны открываться наружу. (IRC P 2708.1)

Руководство 17 – Ступеньки для ванны

Ступеньки не должны располагаться вне ванны.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Если используются ступеньки, поручни/перила обязательны.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 18 – Напольное покрытие

Нескользящие поверхности должны быть указаны для общего пола ванны, пола душа и дна ванны/душа.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 19 – Установка оборудования и доступ к нему

То же, что и в Строительном кодексе.

Строительный кодекс Требование:
  1. Все оборудование, включая панели доступа, должно быть установлено в соответствии со спецификациями производителей.(ИРК М 1307.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото 1)
  2. Все инструкции производителей должны быть доступны для монтажников и инспекторов и оставлены для домовладельцев. (IRC P 2720.1)

Руководство 20 – Размещение туалета/биде

Расстояние от осевой линии унитаза и/или биде до любого приспособления для ванны, стены или другого препятствия должно быть не менее 18 дюймов.

Строительные нормы и правила Требование: Минимальное расстояние 15 дюймов требуется от осевой линии туалета и/или биде до любого приспособления для ванны, стены или другого препятствия.(IRC R 307.2, IRC P 2705.1.5, IPC 405.3.1)

Руководство 21 – Туалетное отделение

Размер отдельного туалетного отсека должен быть не менее 36 на 66 дюймов с распашной или карманной дверью.

Строительные нормы и правила Требование: Минимальный размер отдельного туалета составляет 30 на 60 дюймов.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото (МПК 405.3.1)

Руководство 22 – Хранение

Обеспечьте адекватное и доступное место для хранения туалетных принадлежностей, банных полотенец, средств для ухода и общих туалетных принадлежностей в месте их использования.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 23 – Аксессуары для ванных комнат

Руководство :

  1. Поместите зеркало над туалетом или рядом с ним на высоте, учитывающей высоту глаз пользователя.
  2. Держатель туалетной бумаги должен располагаться на расстоянии от 8 до 12 дюймов перед краем унитаза с центром на высоте 26 дюймов над полом.
  3. Дополнительные аксессуары, такие как держатели для полотенец, мыльницы и т.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото д., должны быть удобно расположены возле всех банных принадлежностей.

Требования Строительного кодекса: Нет требований Международного жилищного кодекса. Всегда проверяйте свои местные правила на наличие требований, которых нет в национальных правилах.

Руководство 24 – Электрические розетки

Все розетки GFCI должны быть расположены в точках использования электроприборов.

Строительный кодекс Требование:
  1. По крайней мере, одна розетка с защитой GFCI должна быть установлена ​​в пределах 36 дюймов от внешнего края туалета.(IRC E 3801.6)
  2. Все розетки должны быть защищены прерывателями цепи замыкания на землю (GFCI). (IRC 3802.1)
  3. Розетка не должна устанавливаться в душе или ванне. (IRC E 3902.10)
  4. Выключатели не должны устанавливаться во влажных местах в ваннах или душевых, если они не установлены как часть перечисленных ванн или душевых кабин.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото (IRC E 3901.7)

Руководство 25 – Освещение

Помимо общего освещения, для каждой функциональной зоны в ванной комнате должно быть предусмотрено рабочее освещение (т.е. уборка, душ).

Строительный кодекс Требование:
  1. Должен быть предусмотрен хотя бы один настенный светильник с выключателем. Выключатель должен быть установлен на входе. (IRC E 3901.6, IRC E 3803.2)
  2. Все осветительные приборы, установленные в ваннах и душевых, должны быть помечены как «подходящие для влажных/влажных помещений». (IRC E 3903.8)
  3. Подвесные светильники не могут располагаться в зоне 3 футов по горизонтали и 8 футов по вертикали от верха края ванны.(IRC E 3903.10)

Руководство 26 – Вентиляция

Запланируйте механическую вытяжную систему с вентиляцией наружу для каждого закрытого помещения.

Строительные нормы и правила Требование: Минимальная вентиляция для ванной комнаты должна быть через окна площадью не менее 3 кв.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото футов, из которых 50% работают, или через механическую вентиляционную систему производительностью не менее 50 кубических футов в минуту (куб. за пределами.(IRC R 303.3, IRC M 1506.3)

Руководящий принцип 27 – Отопление

Следует предусмотреть дополнительный источник тепла, т. е. нагревательную лампу, обогреватель для ног или теплый пол.

Строительный кодекс Требование: Все ванные комнаты должны иметь соответствующий источник тепла для поддержания минимальной комнатной температуры 68 ° по Фаренгейту (20 ° по Цельсию).


Жилые ванные комнаты Требования и советы по проектированию

Если вы думаете о перепланировке своей ванной комнаты, вы не одиноки. Реконструкция ванной комнаты — один из лучших проектов по благоустройству дома в США, и на то есть веские причины. Хорошо спроектированная ванная комната может оказать огромное влияние на ваше удовольствие от вашего дома.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото

Однако существует множество соображений, которые учитываются при проектировании ванной комнаты, которая не только прекрасно выглядит, но и эргономична и безопасна.Дизайн ванной комнаты может показаться достаточно простым, учитывая, что обычно это небольшое пространство, но размер может быть обманчивым. Я призываю вас обратиться за помощью к опытному дизайнеру интерьера, чтобы убедиться, что ваша ванная комната идеально спроектирована в соответствии с вашими потребностями и соответствует лучшим практикам.

Ознакомьтесь с 17 наиболее важными рекомендациями по планировке ванной комнаты и нормативными требованиями. Я буду вникать в размеры, расстояние между стенами и светильниками, высоту потолка и многое другое. Чтобы дать вам полную картину, я расскажу о строительных нормах и правилах для ванных комнат, а также о рекомендациях по дизайну ванных комнат от Национальной ассоциации кухонь и ванн, которые служат превосходными практическими рекомендациями.

В чем разница между строительными нормами и инструкциями НКБА?

Строительные нормы и правила являются законом

Строительные нормы и правила являются официальными правилами безопасности зданий.Чертежи уличного туалета с размерами: Дачный туалет своими руками: 48 чертежей + фото Любой, кто занимается строительным проектом (включая домовладельцев, выполняющих работы своими руками), по закону обязан следовать этим правилам. Для всех, кроме самых незначительных косметических строительных проектов, городские инспекторы будут проверять, чтобы убедиться, что соблюдались строительные нормы и правила.

Международные строительные нормы и правила обеспечивают единообразие

Большинство городов и муниципалитетов принимают решение о принятии набора универсальных строительных норм и правил для жилищного строительства, которые разрабатываются и обновляются Советом по международным нормам (ICC).В совокупности они называются Международным жилым кодексом (IRC). Муниципалитеты могут накладывать более конкретные правила поверх IRC или иным образом вносить поправки в определенные правила.

При планировании проекта IRC является хорошей отправной точкой, но всегда проверяйте местные коды. Здесь, в Сиэтле, например, у нас есть Жилищный кодекс Сиэтла (SRC), который включает множество поправок к IRC.

NKBA предлагает передовой опыт проектирования ванных комнат

Национальная ассоциация кухонь и ванных комнат (NKBA) публикует рекомендации по планированию, чтобы помочь дизайнерам интерьеров создавать ванные комнаты, которые одновременно функциональны и безопасны.Это не юридические требования, такие как строительные нормы и правила, но они чрезвычайно полезны для обеспечения того, чтобы ванная комната была не только безопасной, но и приятной в использовании. Члены NKBA, такие как CRD Design Build, регулярно обращаются к этим рекомендациям, а также к нашему собственному опыту, чтобы проектировать ванные комнаты, которые будут столь же функциональными, сколь и красивыми.

Строительные нормы и правила для ванных комнат и рекомендации NKBA

Хотя вы всегда должны следовать своему местному кодексу, вы обнаружите, что руководства NKBA либо берут код и строят его, либо предлагают рекомендации, о которых код ничего не говорит.Ниже приводится краткое изложение того, что я считаю 16 наиболее важными рекомендациями NKBA по дизайну ванных комнат. Я также включил соответствующие коды для сравнения.

1. Проемы входных дверей

IRC
  • IRC ничего не говорит о том, насколько широкими должны быть двери в ванную.
НКБА
  • Ширина дверей должна быть не менее 32 дюймов.
  • Для ширины в чистоте 32 дюйма ширина двери (от косяка до косяка) должна быть 34 дюйма.
  • Поскольку ширина двери 34 дюйма не является стандартной, большинство дизайнеров задают дверь шириной 36 дюймов, что обычно не является специальным заказом.
  • Чтобы соответствовать универсальным стандартам дизайна ADA, запланируйте 34-дюймовый проем в свету или 36-дюймовую дверь.
  • NKBA делает исключение для ситуаций, когда невозможно установить 34-дюймовую дверь, допуская в таких случаях 24-дюймовую дверь.
  • ПРИМЕЧАНИЕ. Если вы переделываете существующую ванную комнату, в большинстве городов допускается сохранение существующей ширины двери, даже если в них действуют местные правила, требующие более широкой двери. Однако, если местонахождение двери перемещается, обычно приходится следовать коду.

2. Дверная помеха

IRC
  • Опять же, у IRC нет никаких требований относительно того, что двери в туалете могут ударяться друг о друга.
НКБА
  • Хороший дизайн требует, чтобы входная дверь не упиралась в дверь душа, дверцы шкафа или ящики.
  • ПРИМЕЧАНИЕ. Хороший способ обеспечить соблюдение этого правила даже в небольшой ванной комнате — спроектировать входную дверь, которая открывается в прихожую, а не в ванную.

3. Высота потолка

IRC
  • Ванные комнаты должны иметь минимальную высоту потолка 80 дюймов перед светильниками, что меньше высоты потолка 90 дюймов, требуемой в большинстве комнат.
  • Зона размером 30 x 30 дюймов перед насадкой для душа также должна иметь высоту 80 дюймов.
НКБА
  • В данном случае NKBA нечего добавить к требованию IRC.
  • Рекомендуемая высота потолка над раковинами и прочей сантехникой (в основном там, где нельзя ходить) всего 60 дюймов.

4. Свободная площадь

IRC
  • Расстояние между унитазом, биде и раковиной и противоположной стеной или другим приспособлением должно быть не менее 21 дюйма.
  • Перед входом в душ требуется не менее 24 дюймов.
НКБА
  • Строительные нормы требуют только 21 дюйм площади перед туалетом или раковиной, но это кажется довольно тесным, поэтому рекомендация NKBA составляет 30 дюймов.
  • ПРИМЕЧАНИЕ. Если вы переделываете старую ванну шириной всего 5 футов, вам может хватить свободного пространства размером 21 или 24 дюйма.Однако подвесной унитаз может помочь освободить пространство.

5. Расстояние между раковинами

IRC
  • Минимальное расстояние от центральной линии раковины до стены составляет 15 дюймов.
  • Расстояние между краем отдельно стоящей или подвесной раковины и стеной должно составлять 4 дюйма (это облегчает уборку между краем умывальника и стеной).
НКБА
  • NKBA рекомендует расстояние в 20 дюймов от центра раковины до ближайшей стены или другого высокого препятствия.Это дополнительное пространство для локтей делает более удобным мытье рук.

6. Расстояние между двойными раковинами

IRC
  • Расстояние между центральными линиями двух раковин должно быть не менее 30 дюймов.
  • Отдельно стоящие или подвесные раковины должны иметь расстояние не менее 4 дюймов между собой.
НКБА
  • NKBA рекомендует расстояние между центральными линиями двух раковин не менее 36 дюймов. Если вы сомневаетесь, используйте раковины меньшего размера, чтобы между ними было больше места.Это дополнительное пространство гарантирует, что вы не столкнетесь локтями с человеком, пользующимся раковиной рядом с вами.

7. Высота умывальника

IRC
  • Код высоты умывальника не требуется.
НКБА
  • Тумбы должны быть высотой 32-34 дюйма. В прежние времена 32-дюймовые туалетные столики были нормой, предназначенной для размещения как детей, так и взрослых. В настоящее время стандартная практика заключается в том, чтобы настраивать их так, чтобы они были удобными для взрослых пользователей. из механизма, встроенного в тщеславие.

8. Уголки столешницы

IRC
  • IRC ничего не говорит об этом.
НКБА
  • Углы столешницы не должны быть острыми.
  • В целях безопасности должны быть установлены скошенные или закругленные углы.

9. Размер душа

IRC
  • Минимальный размер внутреннего душа составляет 30 x 30 дюймов или 900 квадратных дюймов, в которые должен поместиться диск диаметром 30 дюймов. (В большинстве случаев насадка для душа также должна находиться внутри этого воображаемого диска.)
НКБА
  • Минимальный размер кода 30 x 30 дюймов, но квадрат 36 дюймов намного удобнее.

10. Поручни

IRC
  • Для поручней не существует предписаний международного кодекса.
НКБА
  • Планировочные поручни. Даже если они вам сейчас не нужны, поручни (или блокировка в стенах) должны быть установлены на высоте 33–36 дюймов над полом в душе.

11. Нескользящие полы

IRC
  • Нет международных требований к типу напольного покрытия.
НКБА
  • NKBA рекомендует нескользкие полы. Не укладывайте скользкий пол в ванной комнате (включая пол в душе). Полы из керамической плитки должны иметь коэффициент трения (COF) не менее 0,5 во влажном состоянии.

12. Размещение туалета

IRC
  • Минимальное расстояние 15 дюймов требуется от осевой линии унитаза  до любого приспособления для ванны, стены или другого препятствия.
НКБА
  • Дайте туалету немного места.Расстояние от осевой линии унитаза до ближайшей стены или препятствия должно быть не менее 18 дюймов. Минимальное расстояние в 15 дюймов используйте только в том случае, если у вас очень маленькая ванная комната и вы не можете разместить дополнительное расстояние.

13. Туалетные отсеки

IRC
  • Минимальный размер отдельного туалетного отсека составляет 30 на 60 дюймов.
НКБА
  • Что касается туалетных отсеков (также известных как ватерклозеты или туалеты), NKBA рекомендует большее пространство 36 x 66 дюймов.
  • Если у вас поворотно-откидная дверь или дверь-створка, вы можете использовать эти минимальные размеры. Если дверь распахивается, прибавьте ширину двери к глубине унитаза.

14. Аксессуары для ванной

IRC
  • IRC не требует размещения каких-либо аксессуаров.
НКБА
  • NKBA рекомендует размещать аксессуары с учетом эргономики.
  • Над раковиной следует разместить зеркало с учетом высоты глаз, держатель для туалетной бумаги должен располагаться на расстоянии 8–12 дюймов от края унитаза, а держатели для полотенец и мыльницы должны быть удобно расположены.

15. Вентиляция

IRC
  • Минимальная вентиляция для ванной комнаты должна быть через окно площадью не менее 3 кв. футов, из которых 50% работающих, или через механическую систему вентиляции не менее 50 кубических футов в минуту (куб. футов в минуту), выведенную наружу.
НКБА
  • В каждой ванной комнате должен быть установлен вытяжной вентилятор, выходящий за пределы дома.
    • Если ваша душевая кабина или туалет полностью закрыты, они считаются отдельной комнатой и должны иметь собственные вытяжные вентиляторы.

См. также: Практическое руководство по размещению окон

16. Отопление

IRC
  • Во всех ванных комнатах должен быть соответствующий источник тепла для поддержания минимальной температуры в помещении на уровне 68° по Фаренгейту (20° по Цельсию).
НКБА
  • NKBA рекомендует, чтобы в ванной комнате было примерно на 10 градусов теплее, чем в остальной части дома, когда кто-то принимает ванну.
  • При необходимости рассмотрите возможность установки дополнительного источника тепла в ванной комнате.

Собираем все вместе

Дизайну ванной комнаты и планированию пространства часто не уделяют должного внимания. Если вы планируете перестроить свою ванную комнату или добавить ванну в свой дом, эти 16 эмпирических правил — отличное начало. Но не останавливайтесь на достигнутом. Я призываю вас поговорить с опытным дизайнером интерьеров, чтобы он по-настоящему обустроил вашу новую ванную комнату (и удостоверился, что вы не нарушаете местные строительные нормы и правила). Удивительно, как продуманно спланированная ванная комната может добавить вам удовольствия от дома и качества жизни.

Мои коллеги по дизайну интерьера и я здесь, в CRD Design Build, будем рады обсудить ваши планы реконструкции ванной комнаты. Пожалуйста, не стесняйтесь, напишите нам, чтобы обсудить ваши мечты о вашей ванной комнате. Мы хотели бы быть полезными.

Маленькие или одиночные общественные туалеты | Рекомендации АДА

ДИЗАЙНЕРСКИЕ РЕШЕНИЯ ДЛЯ МАЛЫХ ОБЩЕСТВЕННЫЕ ТУАЛЕТНЫЕ И ОТДЕЛЬНЫЕ ТУАЛЕТНЫЕ КОМНАТЫ

НЕБОЛЬШИЕ ОБЩЕСТВЕННЫЕ ТУАЛЕТЫ (Рис. 17-19) требуется одно стандартное туалетное отделение шириной 60 дюймов (1525 мм).Минимальный диаметр 60 дюймов (1525 мм) или Т-образные поворотные пространства также требуются, а также доступный туалет, аксессуары для туалета и проходы, которые соответствуют стандартам ADA 2010 и ICC/ANSI 2009. Входные двери должны открываться вестибюлей, а не непосредственно в коридоры, проходы или свободные площади пола требуется в туалетах и ​​других принадлежностях туалета.

я

ОТДЕЛЬНЫЕ ТУАЛЕТНЫЕ КОМНАТЫ (также известные как унисекс или семейные туалеты) обеспечивают уединение для всех людей нуждающимся в помощи помощника или опекуна (например, ребенку, нуждающемуся в помощи родителя), особенно если они противоположного пола (рис.20). Индивидуальные туалеты могут быть полезными дополнениями к многоквартирным домам. туалеты во многих крупных общественных зданиях. Хотя это может быть сложной задачей, размер индивидуальной туалетной комнаты определяется расположением чистого пола места, необходимые для каждого элемента или приспособления, места для поворота инвалидной коляски и маневрирование зазоров в дверях. Пеленальные столики часто удобно находится в этих туалетах. Откидные входные двери можно использовать только в том случае, если они распахиваются в другое помещение, например, в палату пациента или личный кабинет, вестибюль или альков, но никогда прямо в коридор.Никакое приспособление не может помешать 56-дюймовому на 60 дюймов (1420 на 1525 мм) минимальное свободное пространство возле туалетов.

Как и во всем доступном помещения, небольшие общественные туалеты и отдельные туалетные комнаты должны соответствовать или превышают стандарты ADA 2010 г. и ICC/ANSI 2009 г. для входа и выхода, туалетов, туалеты, поручни, аксессуары для туалетов, элементы управления и рабочие механизмы.

Добавить комментарий

Ваш адрес email не будет опубликован.
