Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.
Вернуться к оглавлению
Содержание материала
Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:
Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.Пример чертежа поворотной лестницы с площадкой
Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:
Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.
Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.
Вернуться к оглавлению
Для начала определяются с местоположением будущей конструкции и производят следующие замеры:
Этот параметр существенно влияет на выбор конструкции.Схема и чертеж лестницы с размерами по высоте и ширине
До разработки чертежа следует внимательно изучить строительные нормы для лестниц:
Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.
Вернуться к оглавлению
Выделить можно несколько способов составления проектной документации:
Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа.
Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;
Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.
Расчет габаритов ступеней лестницы
Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.
Вернуться к оглавлению
Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.
Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы.
По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.
Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.
Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.
Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.
При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.
Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой.
Расчеты ведутся по ранее представленным формулам.
Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.
Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.
Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними.
Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).
Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.
Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

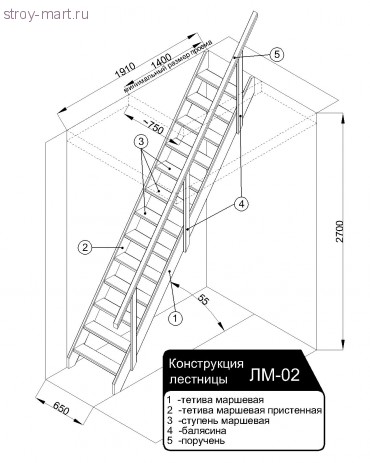

Чертеж с размерами простой классической лестницы
Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.
Вернуться к оглавлению
Содержание материала
Сталь является очень технологичным материалом, дающим возможность создания любых изделий.
Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

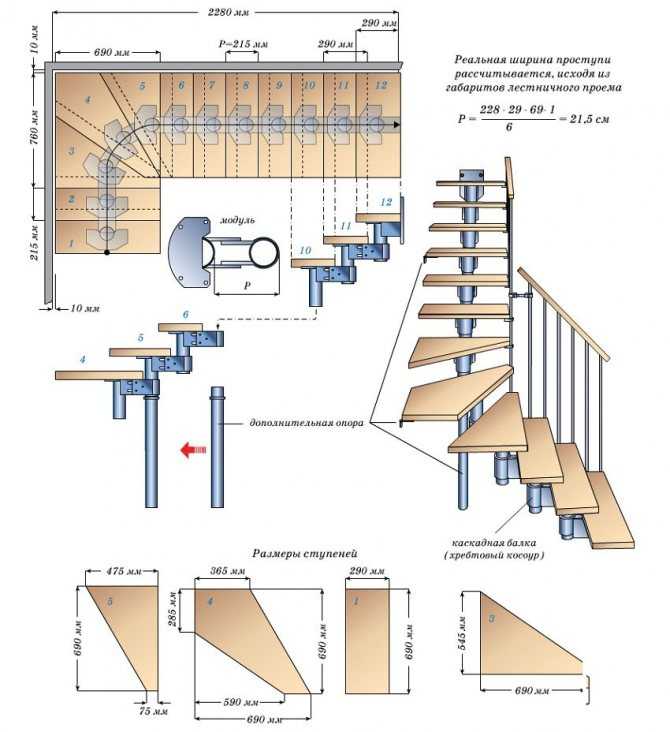

Подробный чертеж винтовой лестницы из металла
Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.
Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

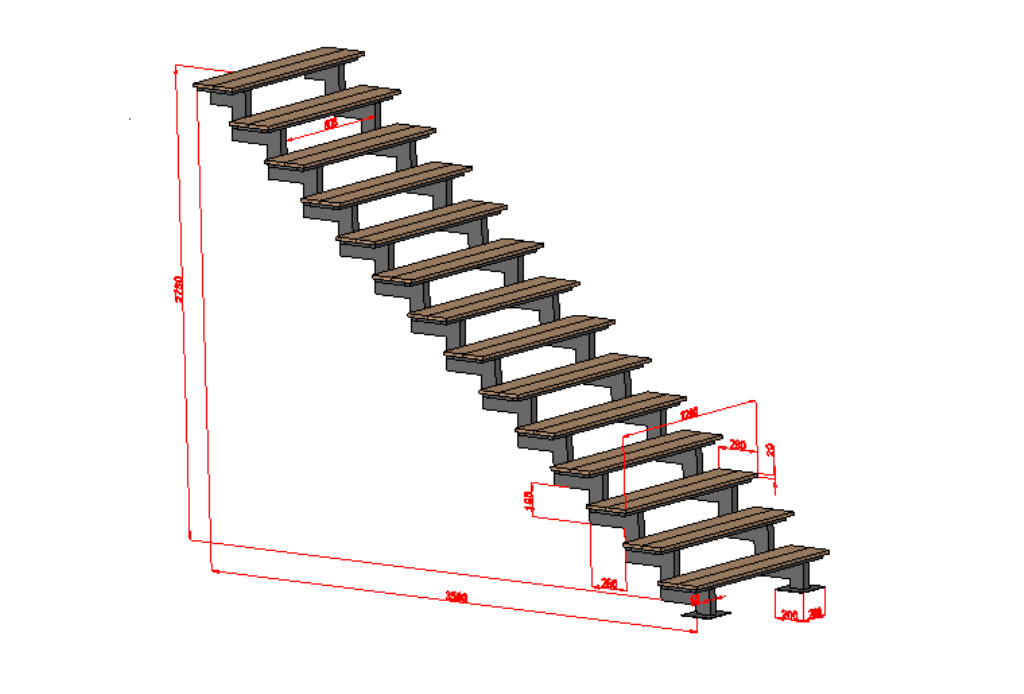

Чертеж и схема металлической лестницы на второй этаж
Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения.
Длина лестницы должна быть несколько больше этой цифры.
Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.
Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.
Пример металлической лестницы на второй этаж
Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.
В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.
Вернуться к оглавлению
Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.
При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.
Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом.
В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.
Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.
Вернуться к оглавлению
Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.
Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно.
Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.
Схема и чертеж с размерами ступеней лестницы
Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.
Вернуться к оглавлению
Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.
Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.
Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит.
Вернуться к оглавлению
Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.
При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.
Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений.
Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.
Вернуться к оглавлению
Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.
Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

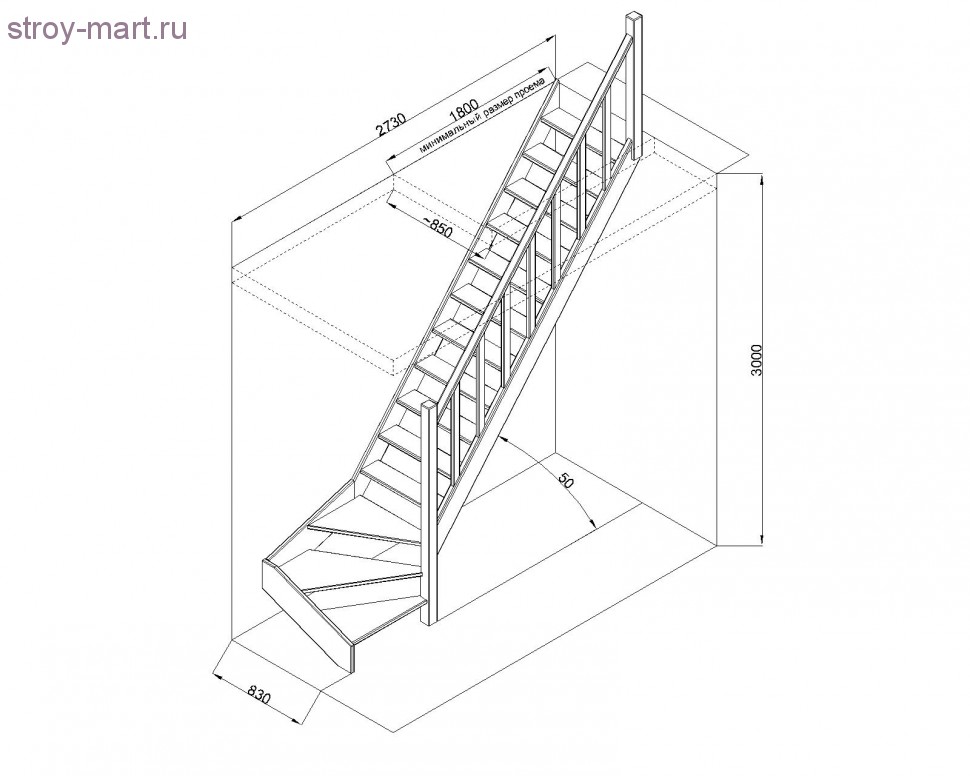

Чертеж лестницы из дерева на два пролета
Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.
Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.
Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.
Процесс сборки деревянной лестницы
Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней.
Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.
Последнее обновление 01 марта 2023 г. | Строительные чертежи
Лестницы, пандусы, лифты и эскалаторы обеспечивают доступ к различным этажам внутри или снаружи здания. Лестницы и пандусы часто используются в трехэтажных зданиях и менее, тогда как лифты и эскалаторы используются в четырехэтажных зданиях.
Рис. Они показывают первоначальный проект и чертеж дизайнера с расширенными видами, описаниями и деталями конструкции.
ТРИММА В ДВЕРЕ
ОСНОВНАЯ ТРИММА
МУЛЛ ИОН
ТРИМНА E UJALL
184 Верхний рельс
MEAD TRIM A Дверь
134 Нижняя овечья овца
Экстерьер
. ДО 38′ C8&5-9&5; НАД НОСОМ ЛЕСТНИЦЫ
НАКЛОН МИН.
60° К ПОДСТОЙКЕ
ОТКРЫТЫЕ ПОДСТЯГИ НЕ РАЗРЕШЕНЫ
верхняя часть поручня между 34′-3s’ í0&5-9é>5; над пандусом 9ura=ace внутри поручня на повороты должны быть непрерывными поручни для ясности опущены, но необходимы с обеих сторон рамповых прогонов, когда подъем превышает b’ d5z>; или горизонтальная длина превышает 12 дюймов (18301.
НЕПРЕРЫВНЫЕ ПОРУЧНИ ДОЛЖНЫ ПРОДОЛЖАТЬСЯ ЗА ЛЕСТНИЦЕЙ, КАК ПОКАЗАНО, И БЫТЬ ПАРАЛЛЕЛЬНЫМИ ПОЛУ.
ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРЕННИЕ ПОРУЧНИ ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.
Tí ‘(38; максимальная проекция
Открытые подъемы, не допускаемые
поручни, требуемые на обеих сторонах лестницы внутри поручни, должны быть непрерывными на поворотах лестницы.
Tí’ (38; Максимальная проекция
несплошные поручни должны простираться на 121 ’30sj по длине и быть параллельны поверхности земли.
60 дюймов (1525} на 60 дюймов (1525; приземление требуется для изменения направления пандуса). требуется посадка f рампа меняет направление
минимальная ширина 36′ (9i5j верх поручня между 34′-3s’ í0&5-9é>5; над рампой 9ura=туз внутри поручня на поворотах должен быть непрерывным
поручни опущены для ясности, но необходимы с обеих сторон пандуса, когда подъем закончен b’ d5z>; или длина по горизонтали превышает 12 дюймов (18301.
Рисунок 9-3. Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами. Они обеспечивают доступ людей с ограниченными физическими возможностями к разным этажам.
мин. ширина 36 футов (9i5j
Рисунок 9-3 Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами.Они обеспечивают доступ людей с ограниченными физическими возможностями к разным этажам.
этажа и более. Однако в таких зданиях, как торговые центры, которые имеют большие межэтажные размеры и должны вмещать большое количество людей, обычно используются эскалаторы. Дизайн лестницы должен создавать наименьшую физическую нагрузку на людей, которые ею пользуются, и в то же время усиливать дизайн пространства и структуры здания. Конструкции могут варьироваться от крупных или монументальных лестниц до лестниц, предназначенных строго для утилитарных целей.
Лестницы обычно изготавливаются из дерева, стали или бетона. Их дизайн и конструкция должны соответствовать ряду строительных норм и правил и требованиям Закона об американцах-инвалидах (ADA) в отношении конфигурации, ширины, подступенков, ступеней, площадок и поручней (рис. 9).-2). Во многих случаях лестница дополняется пандусом, который обеспечивает вертикальный переход для людей с ограниченными физическими возможностями или облегчает перемещение тяжелых предметов (рис. 9-3). Проекты дизайна интерьера могут включать проектирование и строительство новой лестницы или реконструкцию существующей лестницы.
Реконструкция часто проводится для обновления лестницы в старом здании, чтобы она соответствовала действующим строительным нормам или требованиям ADA. Конфигурации лестниц и термины
Лестницы могут быть спроектированы в нескольких конфигурациях в зависимости от доступного пространства, геометрии планировки и вертикального/горизонтального расстояния, которое они должны пройти. Наиболее распространенные конфигурации лестниц показаны на рисунке 9.-4. Их основные устройства можно описать следующими категориями: прямой ход, бег под прямым углом, реверсивный ход и некоторая форма кругового хода. Рисунок 9-5 иллюстрирует некоторые из наиболее часто используемых терминов лестницы, определенные ниже:
Балясины — вертикальные компоненты, удерживающие поручни. Они расположены так, чтобы люди не провалились. Они регулируются строительными нормами и обычно представляют собой максимальный зазор
, предотвращающий прохождение 4-дюймовой (101,6 мм) сферы.
Ограждение — ограждение, которое используется на лестничных площадках или уровнях пола для предотвращения падения людей между уровнями пола.
Обычно это минимум 36 дюймов в высоту в жилых и 42 дюйма в коммерческих зданиях.
Перила — непрерывная часть перил, примыкающая к лестнице, за которую человек может ухватиться в качестве помощи при подъеме или спуске. Строительные нормы и правила строго контролируют, находятся ли перила с одной или обеих сторон лестницы, их высота над полом и другие особенности. 9Б фут.
L-образная форма
— CTTEN ИСПОЛЬЗУЕТСЯ В СТЕНКАХ
— ПРАВАЯ ИЛИ МАРШРУТНАЯ ЛЕСТНИЦА MAT БУДЕТ ОДНА ИЛИ ЛЕСТНИЧНАЯ CN КАЖДАЯ СТОРОНА ПЛОЩАДКИ
— U-9HAPE
ВЫСОТНЫЕ ЗДАНИЯ
— ИСПОЛЬЗУЕТСЯ В ПЕРВОНАЧАЛЬНОМ СЛУЧАЕ ТОЛЬКО В ЖИЛЫХ ЗДАНИЯХ, ПОСКОЛЬКУ ОНИ МОГУТ БЫТЬ ОПАСНЫМИ И ГОРЯЧИМИ, РАЗРЕШЕННЫМИ БОЛЬШИНСТВОМ КОММЕРЧЕСКИХ НОРМ, В КАЧЕСТВЕ ЛЕСТНИЦЫ эвакуации rwinieuasпожарный выходлестница 9Ten Isn uialong doiin t1-e8e stajrs
■ Приземления
ouadrant ■ Приземления ouadrant виды Landw Stair stair stair stair stair ¿и 4-й Stair outair outair raintr and staim iHffltirr nimiT i Рис. вид сверху Рисунок 9DiNt Площадка — пол или площадка в начале или конце лестницы, либо между двумя и более лестничными маршами. Невель — завершающая балясина внизу или вверху лестницы, которая обычно больше других балясин. Выступ — часть ступени, выступающая над подступенком, что снижает вероятность случайного удара человека ногой по подступенку при подъеме по лестнице. Подъем — общее вертикальное расстояние, проходимое по лестнице. Это перпендикулярное измерение между уровнями пола и суммой всех высот стояков. Подступенок — вертикальная часть лестницы между ступенями. Пробег — общая высота лестницы по горизонтали, представляющая собой сумму проступей. Косоур — несущая конструкция ступеней и подступенков лестницы. Его также называют каретой. Он может быть открыт на утилитарной лестнице или скрыт с помощью различных отделок на более декоративных лестницах. Ступенька — горизонтальная часть лестницы, на которую опирается ступня. Забежное устройство — клиновидная ступенька на повороте лестничного пролета — используется в основном в жилых помещениях, поскольку коммерческие строительные нормы и правила ограничивают это. Детали дизайна и чертежа, необходимые для иллюстрации лестницы, зависят от сложности лестницы и основного конструкционного материала, из которого она изготовлена. Лестничные системы изготавливаются в основном из дерева, стали или бетона. Деревянные лестницы в основном используются в жилищном строительстве, и их, как правило, проще всего нарисовать и детализировать. Лестницы изображают на планах этажей и обозначают их основную ширину, количество ступеней и подступенков. На плане также показан марш и стрелка, указывающая, идет ли лестница вверх или вниз от этого уровня. Виды лестницы в плане часто не могут показать все материалы и части поперечного сечения их узлов. Специальные участки лестницы (рис. Масштаб чертежей лестниц обычно составляет V8″ = 1′-0″ (метрическая 1:100) или W = 1′-0″ (метрическая 1:50), как в плане, так и на фасаде. Здесь указывается количество ступеней и подступенков, а также их размеры. Общие элементы, такие как поручни и ограждения, также показаны как на виде в плане, так и на фасаде. Как правило, поручни, видимые на видах фасада, размещаются на одинаковой высоте 30-34 дюйма (762-864 мм) над выступом лестницы. В коммерческих проектах со стальными или бетонными лестницами требуется крупномасштабный чертеж и сечение лестницы, чтобы полностью объяснить эти детали лестницы и особенности поручней / ограждения. Чтобы определить количество ступеней и подступенков, которые должна иметь лестница, необходимо знать вертикальное расстояние между этажами. Этот вертикальный размер делится на максимальную высоту подступенка, разрешенную строительными нормами. На момент написания этой статьи для большинства жилых лестниц максимальная высота подступенка составляет 8 дюймов (203 мм), а минимальная глубина проступи — 9% дюймов (235 мм). Коммерческие коды ограничивают максимальную высоту подступенка до 7 дюймов (178 мм), при этом минимальная глубина проступи составляет 11 дюймов (280 мм). В жилом доме типичный вертикальный размер может быть 9′-10 дюймов или 106 дюймов (2,69 м). Проектировщик делит 106 на 8, чтобы найти минимальное необходимое количество подступенков, равное 13,2. Если используется только 13, каждый подступенок будет немного больше 8 дюймов, что не соответствует допускается в соответствии с нормами. Рис. не показано на видах в плане план Перечень лестниц Общее • Если для лестницы делается отдельный увеличенный чертеж, укажите его и сделайте перекрестную ссылку на планы этажей • Покажите лестницы в их полностью, где это возможно, или используйте линии разрыва там, где они продолжаются на другом уровне этажа.0003 • Проверьте ширину лестницы, высоту подступенка, ширину проступи, ширину площадки и другие данные в соответствии с соответствующими строительными нормами и требованиями ADA. Проверьте необходимые размеры и зазоры. Обозначения • Обозначьте направление движения (вверх или вниз) на каждом участке лестницы и укажите стрелкой. Размеры лестниц указаны на планах этажей в соответствии с размерами площадки, шириной и длиной пролета каждой лестницы, как показано на рис. Материалы лестницы могут быть обозначены различными способами, в зависимости от количества материалов, размера и сложности конструкции. Лежащие в основе конструкционные материалы могут быть обозначены примечаниями или показаны в разрезе. Если конструкционный материал также является готовой поверхностью, это следует отметить. Если лестницу покрывает отдельный отделочный материал, это может быть указано на виде в разрезе, виде в плане или на отдельной отделке Рисунок 9-7 На этом увеличенном плане лестницы показаны размеры площадок, ширина и длина каждой лестницы, подступенки, проступи и другие детали. Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, поручней и других деталей, ссылаясь на вид в плане. ЛЕСТНИЦА ПЕРВОГО ЭТАЖА Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, перил и других деталей с перекрестными ссылками на вид в плане. ЗАПИСЬ ВТОРОЙ ЭТАЖ НИЖНИЙ УРОВЕНЬ ВТОРОЙ ЭТАЖ ВХОД НИЖНИЙ УРОВЕНЬ ЛЕСТНИЧНАЯ СЕКЦИЯ • Обратите внимание на поручни и другую отделку. Укажите, где их можно найти более подробно. • Укажите материалы, где лестница показана в разрезе, включая конструкционные и отделочные компоненты. • Перекрестные ссылки на любые структурные планы, где они имеются. Размеры • Назовите количество и ширину проступей, а также количество и высоту подступенков. • Измерьте общий лестничный пролет как в плане, так и в разрезе. • Измерьте ширину лестницы и любых площадок. • Размеры ступеней, выступов, подступенков, площадок и перил на видах в разрезе лестниц. Архитектурные планы часто рисуются в слишком мелком масштабе, чтобы показать достаточное количество деталей для столярных и столярных изделий, таких как молдинги, панели, различная отделка и наличники для дверей и окон. Рис. 9-9 На этом крупномасштабном чертеже показано размещение базовых шкафов серийного производства. ОТДЕЛКА T-3 ОТДЕЛКА T-3S MR-60 ПАНЕЛЬ X4″ НА %’ H.D.F. НА %• GYP. BD. ОТДЕЛКА T-&4 I» UJIDE x W DEEP WHITE MTL. ПРОКЛАДКА СТЕКЛА И ЧЕРНАЯ ПРОКЛАДКА СТЕКЛА. ПРОКЛАДКА HDF, ЧТОБЫ СКРЫТЬ КАНАЛ. ЗЕРКАЛО FÜLL ПЛИТКА: FIBERGL’S SHOIUER ЭТАЖ МУЖЧИНЫ: ТРЕТИЙ ЭТАЖ Рисунок 9-10. Продолжить чтение здесь: Millujork Section Была ли эта статья полезной? Здания > Строительные элементы Лестницы, лестничные марши, лестничные клетки или лестничные клетки — это компоненты здания, которые предоставляют пользователям средства вертикального перемещения с распределением отдельных и отдельных вертикальных шагов. В условиях здания лестничный пролет относится к полной серии ступеней, соединяющих два разных этажа. Либо как сознательные дизайнерские решения, либо как реакция на существующие пространственные условия, лестницы могут принимать различные организационные типы от прямых до спиралевидных, L-образных, U-образных или круглых форм. Каждая ступень лестницы обычно состоит из горизонтальной проступи и вертикального подступенка. Лестницы предназначены для создания маршрута или моста между вертикальными уровнями путем деления расстояния или высоты на ступени, которые могут пройти пассажиры. Какие основные части лестницы? Основные части лестницы включают ступени, которые представляют собой горизонтальные поверхности, на которые вы ступаете, подступенки, которые представляют собой вертикальные поверхности между ступенями, косоуры, которые являются структурной опорой для ступеней и подступенков, и поручень, который представляет собой элемент безопасности, обеспечивающий рукоятку для людей, поднимающихся по лестнице. Как избежать несчастных случаев на лестнице? Во избежание несчастных случаев на лестнице содержать их в чистоте и порядке, хорошо освещать и оборудовать поручнями. Когда изобрели лестницу? Трудно определить точную дату изобретения лестниц, так как они, вероятно, были разработаны независимо друг от друга в разных частях мира в разное время. Однако самые старые известные лестницы были обнаружены в древнем городе Ур на территории современного Ирака и, как полагают, датируются началом 4-го тысячелетия до нашей эры. Эти лестницы были сделаны из кирпича и использовались для доступа к городскому зиккурату, большому храму в форме пирамиды. Справочники по лестницам Просмотрите наши руководства по лестницам, чтобы найти дополнительные категории, советы, подробности, варианты, стили и истории лестниц. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами. Сортировать по Спасибо! Ваша заявка принята! Ой! Что-то пошло не так при отправке формы. 29,5’ | 9 м (Варьируется) — 8’-10’8” | 2,44–3,28 м (варьируется) — — 41’ | 12,5 м (варьируется) — — — — Непрерывные эскалаторы (пересечение) 900.000 328.000 1250.000 HTTMP./P3D.IND. 29,5′ | 9 м (Варьируется) — 16’-21’6” | 4,88–6,55 м (варьируется) — — 41’ | 12,5 м (Варьируется) — — — — Эскалаторы непрерывного действия (парные) 900.000 655.000 1250.000 5 https://p3d.in/e/gHKGS — 8’-10’8” | 2,44–3,28 м (варьируется) — — 41’ | 12,5 м (варьируется) — — — — Непрерывные эскалаторы (одиночный) 900.000 328.000 1250.000 5
9-4 Лестницы могут иметь различные конфигурации в зависимости от доступного пространства и расстояния между этажами.
Стандарты составления
9)-6) часто рисуют, чтобы показать детали конструкции и отделки. В большинстве случаев дизайнеру не нужно прорисовывать каждую деталь лестницы и множество ее компонентов. Изготовители металлических, бетонных и некоторых деревянных лестниц часто делают рабочие чертежи. Эти подробные чертежи представляются проектировщику для рассмотрения. Масштаб чертежей
Они нарисованы на масштаб не менее V2″ = 1′-0″ (1:20 метрический) и с перекрестными ссылками на планы этажей.
Округление до 14 гарантирует, что каждая ступенька немного меньше разрешенных 8 дюймов. каждый конец лестницы не считается ступенями.В нашем примере будет 13 ступеней на 9дюймов (229 мм) каждая, для итогового лестничного марша 13 x 9 дюймов = 9 футов 11 дюймов (3,02 м). Размеры лестниц
9.-7. Общее количество и размеры стояков и прогонов также показаны на плане. Вертикальные высоты лестничного марша, поручней и других деталей указаны в отдельном разрезе или чертеже фасада, который имеет перекрестную ссылку на вид в плане (Рисунок 9-8). Обозначение материалов
Столярные изделия
Эти компоненты нарисованы и детализированы в большом масштабе и снабжены перекрестными ссылками на основные планы. Столярные и краснодеревные изделия, также называемые архитектурными изделиями из дерева, могут включать в себя как готовые стандартные компоненты, так и изготовленные на заказ изделия из дерева, которые собираются на стройплощадке (рис. 9).-9). Хотя некоторые дизайнеры включают столярные изделия в категорию столярных изделий, здесь они будут рассматриваться как отдельная классификация из-за специальных чертежей, необходимых для их описания.
Лестницы | Лестницы Размеры и чертежи
Лестница относится к лестнице, лестнице или лестничной клетке, а ступеньки относятся к отдельным вертикальным расстояниям, составляющим лестницу. Существует много различных типов лестниц, которые могут быть прямыми, изогнутыми или набором прямых частей, соединенных на повороте или площадке. Существуют общие требования к минимальной и максимальной глубине проступи и подступенку лестницы, при этом проступь является компонентом лестницы, на который наступает человек, а подступенком является вертикальный компонент между каждой проступью.
Носите нескользящую обувь и держитесь за перила при подъеме по лестнице. Будьте осторожны при переноске предметов и ремонтируйте поврежденные ступени.
| 9 м (Варьируется)
1250.000
5
0003 https://p3d.
in/e/NgKeJ
29,5’ | 9 м (Варьируется)
—
8’-10’8” | 2,44–3,28 м (варьируется)
—
—
41’ | 12.5 m (Varies)
—
—
—
—
Discontinuous Escalators (Paired)
900.000
328.000
1250.000
https://p3d.in/e/SJ4yo
29.5′ | 9 м (Варьируется)
—
4’-5’4” | 1,22–1,63 м (варьируется)
—
—
41’ | 12.5 m (Varies)
—
—
—
—
Discontinuous Escalators (Single)
900.000
163.000
1250.000
https://p3d.in/e/U0JsR
—
—
—
—
—
—
—
Лестница эвакуационная — одинарная
https://p3d.in/e/SZOTr
1 | 90 4,5 м (Варьируется)
—
8’-10’8” | 2,44–3,28 м (варьируется)
—
—
41’ | 12,5 м (варьируется)
—
—
—
—
Escalator (пары)
450.
000
328.000
1250.000
. 14,75′ | 4,5 м (варьируется)
—
4’-5’4” | 1,22–1,63 м (варьируется)
—
—
41’ | 12,5 м (Варьируется)
—
—
—
—
Escalator (Single)
450.000
163.000
1250.000
20
https://p3d.in/e/ehrZP
—
—
—
—
—
—
—
Ширины эскалатора
5
—
—
—
—
—
—
—
L-Shaped. .in/e/andWX
—
—
—
—
—
—
—
L-Shaped Straight Stairs
https://p3d.in/e/V80R1
—
—
—
—
—
—
—
L-образной лестницы
https://p3d.in/e/javey
—
—
—
—
—
—
——
—
——
—
——
—
—
——
—
—
——
—
Винтовая лестница — открытый подступенок
https://p3d.
in/e/0pmhj
—
—
—
—
—
—
—
/vWTAU
—
—
—
—
—
—
—
Straight Stairs
https://p3d.in/e/6gVR1
—
—
—
—
—
—
—
Прямая лестница — площадка
https://p3d.in/e/ztsdz
—
—
—
—
—
—
—
Треборочная поворота. IN/E/R7L2T
—
—
—
—
—
—
—
Uplise Curved Lest Fairds
https://p3d.in/e/f7wuy
— — — — — – – – – – – – –——
—
—
—
—
—
U-образной прямой лестницы
https://p3d.in/e/xtd5d
—
—
—
—
—
—
—
.
https://p3d.in/e/zrcgm
—
—
—
—
—
—
—
Ushed Winder.
