Коптильня своими руками (89 фото): как сделать в домашних условиях

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

домашняя модель своими руками, варианты для горячего копчения из нержавеющей стали, чертежи и пошаговая инструкция

Домашняя коптильня с гидрозатвором значительно упростит процесс приготовления копченной рыбы или вкусного мяса.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Готовка даже не потребует особых навыков и умений в этой области кулинарии. Попробуйте соорудить агрегат самостоятельно, воспользовавшись нашими советами.

Что это такое?

Коптильни с гидрозамком – отличные устройства, которые можно приспособить для приготовления различных продуктов. Данные конструкции давно по достоинству оценили любители пикников и дачных посиделок. В таком устройстве готовят продукцию горячего копчения в условиях домашней кухни.

Чтобы понять, что собой представляет коптильня, необходимо обратить внимание на некоторые особенности ее строения.

  • Внешне конструкция представляет собой ящик. Внутри ящика присутствуют кронштейны, которые позволяют удерживать специальные решетки.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях На решетки укладывается продукция, предназначенная для готовки.
  • Ящик оборудован крышкой, в которой есть отверстие для отвода дыма. К этому отверстию приваривается трубка, которая предназначена для присоединения шлангов. Если конструкция используется на домашней кухне или в дачной беседке, то шланг выводят в форточку.
  • На дно коптильни укладываются специальные опилки (щепа). Чтобы на топливо не попадал жир, устанавливается поддон, подходящий для его сбора. Для удобства использования коптильни над костром или плитой она оснащается удобными ножками. Так называемый гидрозатвор или замок имеется вверху агрегата.

Зачем нужен гидрозатвор?

Гидрозатвор коптилки представляет собой горизонтальную бороздку в виде п-образного профиля замкнутой конфигурации.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Гидрозатвор нужен для предотвращения выхода дыма через отверстия между кромкой корпуса и крышкой. Также благодаря гидрозатвору внутрь не попадет воздух, а без кислорода невозможно возгорание щепы.

В некоторых случаях, если использовано тонкое железо, гидрозатвор может играть роль дополнительных ребер жесткости. Он снижает возможность деформации железа из-за высоких температур.

Кроме самой канавки гидрозатвора, коптильня должна быть оснащено подходящей крышкой. В конструкции с водяным замком этот элемент причисляется к системе замка. Крышка должна быть точных размеров, так как загнутые ее края при накрытии агрегата должны располагаться точно в середине желоба гидрозатвора. Для удобства использования крышка оснащается ручками.

Виды

Коптильня с водяным затвором бывает нескольких разновидностей:

  • домашняя;
  • финская;
  • вертикальная;
  • двухъярусная.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Домашняя коптильня оснащается тонкими шлангами, с помощью которых можно вывести дым на улицу через окно. Если устройство изготавливается самостоятельно, то в качестве таких шлангов могут использоваться удлинители от медицинской капельницы.

Финские варианты отличаются конструкцией: внутри агрегата продукты можно не укладывать на решетку, а подвешивать на специальные крючки. Вешалки для подвешивания оснащаются специальными зазубринами, благодаря которым исключается скольжение продуктов. Это позволяет коптить одновременно несколько изделий.

Вертикальная конструкция схожа по принципу действия с финской: внутри также можно подвесить продукты на вешалку. Однако вертикальную конструкцию можно разнообразить решетками для укладывания мяса и рыбы. По геометрии вертикальные варианты бывают круглыми или квадратными. Выбор той или иной формы имеет значение при самостоятельном изготовлении агрегата: круглую коптильню быстрее изготовить, так как здесь меньше сварных швов.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Двухъярусная коптильня позволяет располагать продукты на нескольких решетках. Такие конструкции могут быть как горизонтального, так и вертикального типа. Решетки внутри должны располагаться так, чтобы было достаточно места для размещения продуктов.

Размеры

При изготовлении коптильни собственными руками важно ориентироваться на типовые размеры популярных вариантов.

Популярная вертикальная коптильня с гидрозатвором характеризуется следующими параметрами:

  • высота – 40 см;
  • диаметр – 25 см
  • объем – 20 литров.
  • диаметр поддонов – 23,5 см;
  • расстояние между поддонами – 4 см;
  • толщина поддонов – 1 мм.

Подробнее рассмотрим параметры горизонтальной коптильни, так как этот вариант чаще изготавливается своими руками.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях Для определения параметров нужно знать, будете ли вы коптить в агрегате рыбу. Стоит уделить внимание именно данному продукту, так как для приготовления кур, сала или мяса подойдет и небольшое устройство с размерами 450*250*250 мм.

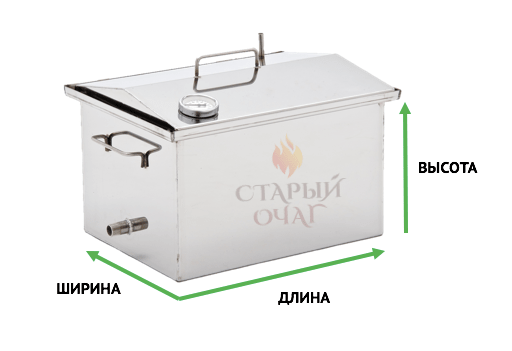

В стандартные габариты включаются три параметра:

  • длина;
  • ширина;
  • высота.

Именно длина агрегата должна соответствовать длине рыбы, которую вы планируете коптить. Для этого продукта ориентируйтесь на большие параметры – 500-600 мм. При этом уложенные рыбы должны лежать на некотором расстоянии друг от друга. Пространство между ними нужно для лучшего подкопчения продукта со всех сторон. Как рекомендуют специалисты, лучшая ширина для коптильни – 250 мм.Чертежи коптильни горячего копчения с размерами: чертежи и схемы, инструкция как сделать в домашних условиях

Теперь о высоте. Если внутри агрегата планируется установить несколько ярусов решеток, учтите расстояние между ними, которое должно составлять не менее 80-100 мм. Для лучшего представления вообразите тех же рыб, расположенных по полочкам.

Согласно рекомендациям специалистов высота двухъярусной горизонтальной коптильни может составлять от 250 мм. Максимальная высота может быть ограничена только объемом продукции, которую вы будете коптить.

Материалы

При выборе исходников следует учесть, что агрегат будет устанавливаться на отрытый огонь и сильно нагреваться при этом, поэтому существует риск деформации изделия. Причем, чем больший размер у агрегата, тем большая вероятность искажения изначального состояния изделия. Именно по этой причине ответственно подойдите к выбору нержавеющей стали для стенок. Чем больше размер агрегата, тем толще у него должны быть стенки. Это позволит продлить срок службы устройства.

Жесткость конструкции обеспечат гидрозатвор и крышка двускатной или круглой формы. В двухскатном варианте по центру проходит ребро жесткости, которое уменьшит риск искажения изделия.

Если агрегат предполагается использовать только дома, учтите размер имеющейся варочной панели. Коптильню горизонтального исполнения можно ставить как по длине, так и по ширине плиты.

Кроме того, важно предусмотреть периодичность использования агрегата. Если коптить предполагается нечасто, то допускается к использованию сталь в 1 мм. Такая «нержавейка» обойдется дешевле, если исходники покупаются в хозяйственном магазине.

Комплектующие

Если рассматривать конструкции покупных вариантов, то все они изготавливаются по аналогичному принципу и оснащаются стандартными аксессуарами, позволяющими использовать ее даже на электроплите. Некоторые из них влияют на функциональные возможности коптильни, а некоторые – нет. Например, на равномерность распределения температуры при копчении влияет термостат. Он автоматически распределит тепло по внутреннему пространству и устранит необходимость слежения за процессом.

Некоторые производственные модели оснащены автоматикой, которая способствует очистке агрегата от загрязнений.

Не очень большое влияние на функциональность оказывают такие аксессуары:

  • съемные ножки;
  • термометры;
  • щипцы;
  • крючки различной конфигурации и решетки;
  • дымогенератор;
  • асбестовый шнур.

Эти составляющие способны облегчить процесс копчения. Применяя те или иные аксессуары, можно быть уверенным в том, что домашние копчености будут соответствовать всем требованиям и получатся вкусными.

Нередко в качестве крышки коптильни с гидрозатвором можно использовать не стандартный вариант прямой формы, а конструкцию «домиком». Мощное ребро жесткости на крышке обеспечивает серьезную защиту от всевозможных деформаций и выгибаний конструкции при сильном нагреве.

Как правильно сделать?

При наличии необходимых материалов и инструментов изготовить агрегат самостоятельно не так уж и сложно. Грамотный чертеж облегчит процесс изготовления агрегата своими руками.

Для создания заготовок нержавейки воспользуйтесь болгаркой. Далее соедините две заготовки так, чтобы между листами получился прямой угол. Используйте сварочный аппарат и специальный столярный угол, который позволит добиться точной прямолинейности. Соедините все части корпуса, сверяя точность углов. Затем присоедините дно.

Сделайте крышку, которая должна по размеру точно соответствовать изготовленному агрегату. В крышке предусмотрите патрубок. Просверлите отверстие, вставьте трубку и обварите ее по кругу. Внутри корпуса предусмотрите ручки, на которые будет устанавливаться решетка. Прикрепите П-образные ручки сварным швом внутри. Решетку можно изготовить из полосок стали или стержней, в качестве которых подойдут очищенные электроды.

Гидрозатвор выполняется из согнутых в прямоугольники листов стали (примерно 360*90 мм). Приварите эти детали к верхней части основания домашней коптильни. Верх каналов должен совпасть с верхом корпуса устройства.

Предусмотрите поддон, который по размеру должен быть чуть меньше корпуса. Он изготавливается из листа стали, к которому привариваются ножки. Края листа должны быть изогнуты вверх.

Как пользоваться?

Испытайте агрегат, сделанный своими руками, сразу же. В случае негерметичности швов вы сможете исправить недостаток. Для начала прокалите изделие на небольшом огне. Если решите приготовить курицу или рыбу, учтите, что она должна быть маринованной. Продукты нужно просушить от рассола. Непросушенные продукты получатся вареными, а не копчеными. На дно коптильни уложите щепу. Если устройство используется дома, на газовой плите, разместите щепу напротив горелок. Установите поддон, а над ним решетку. Специалисты советуют уложить между прутьями решетки тонкие веточки от фруктового дерева: они исключат прилипание продукта к решетке.

Закройте агрегат крышкой и заполните водой гидрозатвор. Подожгите огонь газовой плиты или включите электрический аппарат. Дождитесь появления дыма из патрубка и убавьте мощность огня. Готовьте продукт, не открывая крышки, около 20 минут.

Мнение владельцев

Мнения владельцев разных вариантов устройств разделяются. Если есть возможность и соответствующие умения, то лучше сделать коптильню своими руками. Если агрегат предполагается часто использовать, то советуют стационарный мощный агрегат, если коптить будете редко – сделайте металлическую конструкцию по опробованным схемам. При отсутствии навыков сварщика, агрегат можно изготовить из корпуса старого холодильника.

Небольшой портативный вариант устройства, возможно, удобнее приобрести в магазине. Представленных на прилавках вариантов множество, они различаются по цене, производительности и внешнему виду. Еще покупные коптильни могут работать на угле, электричестве, газу или открытом огне. Отзывы говорят о том, что большое распространение в домашнем использовании получили электрические варианты.

Полезные советы

Нежелательно перемещать коптильню с места на место до завершения процесса копчения.

Специалисты советуют выдержать около 30 минут после окончания готовки. Таким образом можно исключить попадание дыма в помещение и обезопасить себя от ожога. Продукты за это время впитают больше дыма и получат нужную кондицию.

Некоторые специалисты советуют мыть коптильню сразу же после готовки. Так прибор будет чистым и подготовленным к следующей процедуре.

Если аппарат предполагается использовать на природе, то не рекомендуется ставить снятый с огня агрегат на влажную траву или землю.

Готовые примеры для вдохновения

На фото представлен один из удачных примеров коптильни с гидрозатвором, который можно использовать как в квартире, так и на улице.

А на этом фото устройство вертикального типа. Его также можно использовать и на природе, и дома.

О том, как подготовить к работе коптильню с гидрозатвором, смотрите в видео ниже.

как сделать самодельную коптилку из бочки, схема

Мясо, рыба, мясные или рыбные продукты можно коптить по холодной или горячей методике. Работая по первому варианту, вы создадите плотное блюдо. И его первоначальная структура не изменится. К тому же процесс, идущий по холодному методу, подразумевает затрату большого количества времени. Здесь главное — не торопиться. Потому что пища может закоптиться не полностью. И его употребление приведёт к отравлению.

Более глубокие вкусовые характеристики блюда и уникальный аромат дыма при работе по горячей методике получаются от тепла, исходящего от углей. Угли здесь – это ключевой компонент в процессе готовки.

Аппарат для такого копчения приобрести не сложно. Особых трудностей нет и в его самостоятельном создании. Важно знать его устройство и основы функционирования.

Общие сведения

Как сделать коптильню горячего копчения (КГК)? Здесь заложены следующие базисы работы: приготовления пищи идёт за счёт внушительного объёма дыма. Он образуется от древесной щепы. Для генерации дыма её нужно только прогреть. Важно контролировать этот процесс, ведь щепа не должна загораться. Должно происходить постепенное её тление.

В условиях отсутствия необходимых температурных датчиков определить нужный метод копчения еды можно только благодаря личному опыту.


Коптильня горячего копчения своими руками. Схема устройства

Чтобы не допустить преобразования копчения в обычный огонь, необходимо удостовериться в том, что крышка превосходно (без наличия пустот) ставится на корпус коптильного отсека. Для надёжности её лучше сверху положить что-то тяжёлое, например, кирпич. При частом эксплуатировании агрегата металлическая поверхность покоробится. И уже плотного прилегания крышки не будет. Работа коптильни базируется на выбранном методе копчения и рецептуре тех или иных блюд.

Если вам требуется модель для холодного копчения, то устраивайте котлован для очага немного вдали от коптильного отделения. А эти составляющие соедините особой трубой. Если вы намерены делать аппарат для горячего копчения, позиция очага с углями должна быть прямо над обозначенным отделением.

Если вы не намереваетесь приобретать агрегаты для копчения, изготовление коптильни горячего копчения своими усилиями возможно на основе:

  • Стальных листов.
  • Бочки.
  • Металлического ведра.
  • Кирпичей.
  • Холодильника.
  • Газового баллона.

Коптильня из листов металла

Изготовить коптильню с применением металлического листа. В этой деятельности потребуется:

  • Пара таких листов. Параметры: 60 – 155 – 2 см.
  • Арматура. Лучше взять тонкую.
  • Болгарка.
  • Сварочная техника.
  • Угол, которым пользуются столяры.
  • Метр.

Перед основными работами обязательно создаёте чертёж задуманного аппарата. Если вам это сложно сделать, обратитесь к специалистам или найдите шаблоны в интернете и действуйте по ним.

С наличием грамотного чертежа практически исключены ошибки с расчётами необходимого объёма материалов. Параметры КГК можно задавать любые. Здесь ключевое условие: отдел копчения должен быть непроницаемым.

Действуйте по следующему алгоритму:

  1. Используются одинаковые элементы. Металлический лист пилится на четыре части – применяется болгарка.
  2. Полученные заготовки скрепляются друг с другом. Здесь проходит горячая сварка по капельной методике. Необходимый угол соединения поверхностей – 90 градусов. Чтобы соблюсти этот параметр, требуется работать со столярным углом. Аналогично следует работать с оставшимися сторонами намеченного агрегата. Все внутренние швы провариваются очень тщательно. Должна образоваться качественная герметичная конструкция. Это короб.
  3. К нему присоединяется дно. Материал для дна – остатки стального листа.
  4. Создание крышки. Из нержавеющей стали нарезайте четыре листа. Опять работайте болгаркой. По параметрам они должны несколько превосходить наружные параметры короба. У вас должна образоваться крышка с хорошей глубиной. Она должна без проблем надеваться на корпус КГК. Приваривайте её.
  5. Создание ручек и стержней. Ручки делайте удобными для пользования, их можно сделать из древесины и покрыть специальным лаком. Стержни устраивайте в два уровня. На первом расположится поддон для скопления жира, стекающего с блюд. Его позиция – низ коптильного аппарата. На втором – крючки для продукции.

Это завершающая фаза. Агрегат готов. Его можно задействовать для коптильных задач. В нём получаются вкусности из мяса, рыбы и сала.

Остаётся вопрос по тепловому генератору для электрокоптильни. Им здесь является электроплитка. А когда температурные показатели копчения требуется увеличить, просто разводите костёр.

КГК из бочки

Здесь базисом является бочка из металла. Топочный отсек коптилки горячего копчения из бочки можно сосредоточить внутри неё. В итоге он займёт почти треть бочки. Это основная зона для отсека копчения. Эти отделы требуется разделить. Для этого можно применить металлический лист. Его максимальная плотность – 4 мм. Задействуйте сварочную технику. Он таким методом присоединяется к стенкам данной бочки своими руками. В итоге из листа получится дно задуманного агрегата.

Чтобы организовать топку в этом днище, нужно здесь устроить отверстия. Через них станет проникать требующийся воздух. А ещё это способы вывода золы.

В нижней стороне бочки обустройте дверку топки. Её резку можно провести и из стенки. Задавать ей слишком серьёзные параметры не нужно. Подходящие значения таковы: 20 х 30 см. К ней привариваются ручки. Они же – задвижки. Ещё следует присоединить петли.

А днище камеры – это место для дымовой трубы. Для неё нужно устроить специальное отверстие. Длина трубы не должна быть внушительной. Лишняя тяга в топочном отсеке не приносит весомой пользы.

Дальнейшие действия проходят, как в работе над первым вариантом аппарата. Нужно обустроить поддон, поставить решётку или расположить крючки для продукции. Ещё необходима крышка. В неё должно быть отверстие дымоотводной трубы.

Более рациональное применение объёма бочки связано с расположением топки. Эту составляющую можно сделать прямо под бочкой. Здесь используется термоустойчивый кирпич. Также делаются отверстия. В них осуществятся: закладка опилок и вывод излишнего дыма.

Бочка ставится на поверхность созданной топки. Освобождается некоторое пространство. В нём можно устроить несколько решёток.

В работе у вас могут возникнуть сложности с определением нужных показателей копчения. Чтобы их избежать, на стенку можно монтировать механический измеритель температуры с выносным индикатором. Особенно эта мера помогает новичкам в коптильном деле.

Проверка температуры может происходить и без этого прибора. Здесь работает довольно простой метод: на поверхность аппарата брызгается немного воды. Если процесс идёт без проблем, её шипения не будет.

КГК из ведра

Здесь базой является основа, сделанная из ведра.

Схема коптильни:

Его дно усыпается горючим. Это могут быть опилки или стружки. Выше них на один уровень ставится решётка.

В верхней зоне здесь создаются отверстия. В них вставляются прутья с монтированными крючками. В результате получается скромный коптильный агрегат. В нём продукцию можно размещать по двум вариантам. В крышке делается отверстие для отвода дыма. Аппарат готов. Можете начинать копчение.

В нём блюда готовятся очень быстро: 30 – 60 минут. И это только на среднем огне. И сильное пламя здесь создавать не нужно. Для качественного копчения требуется медленное тление опилок.
Когда процесс будет заметен, можно закладывать продукты. А аппарат плотно закрывается крышкой.

Мангал и коптильня

В этом варианте получается кирпичная конструкция. В ней будет две основных функции: мангал и самодельная коптильня.

Базисными материалами являются кирпичи либо нержавейка. Для дачного досуга данный вариант считается оптимальным. Работа подразумевает большие затраты усилий и времени. Зато вы возведёте долговечную и очень практичную конструкцию, удобную для горячего и холодного копчения.

Стадии работ над коптильней своими руками:

  1. Выбор места для задуманного «гибрида». Здесь следует учитывать критерии пожарной безопасности. Для комфортной работы можно устроить здесь водообеспечение и сделать отвод канализации.
  2. На основе выбранной зоны создавайте эскиз будущего аппарата, собранного своими руками из кирпича. Сделайте чертежи. Продумайте принципы укладки каждой линии кирпичей.
  3. Место для задуманной конструкции расчищается. Закладывается фундамент.

Схема коптилки:

Так как задумывается довольно массивная постройка, то для неё необходимо сделать котлован. В нём из досок устраивается опалубка. Для её обшивки применяется рубероид. Далее применяется бутовый камень. Он прокладывается в один слой. Можно задействовать и бетон. Но понадобится его армировать. Последующие действия – укладка щебневой подушки и заливка рабочего состава.

Начальный его слой хорошо высохнет в течение суток. После чего можно устраивать следующий слой. Количество слоёв определяется параметрами и массой задуманной конструкции.

Завершив финальный слой, проведите его проверку уровнем. Покройте его гидрозащитным материалом. В течение нескольких дней он будет высыхать.

Самый подходящий кирпич для кладки – красный печной. Первая линия выкладывается без состава. Обозначается разметка. На этой стадии вы решаете вопрос с местом установки решёток.

Самый оптимальный состав для работы включает в себя песок, цемент и немного извести. После замешивания его консистенция должна быть, как у густой сметаны.

Кладка материала начинается с углов, где требуется усиление – используется проволока. Вторая и последующие линии укладываются в разбежку. Строго соблюдайте горизонтальность созданных рядов. Применяйте углы и отвесы. Контролируйте этот параметр после каждого ряда.

Изготавливать топку необходимо из чугуна или другого подобного жароустойчивого материала. Устанавливайте жаровню только после монтажа уголков и арматурных элементов между стенками вашего мангала – коптильни.

Если коптильную камеру расположить над генератором дыма, у вас получится КГК. А если немного отдалите мобильный очаг и свяжете его с камерой (способ связи – дымоход), то у вас образуется конструкция для холодного копчения своими руками.

Фото — пример возведённого «гибрида»:

Вопросы его оформления и декорирования – это уже дело личного вкуса.

Из холодильника

КГК можно соорудить из ненужного холодильника. Ещё можно сделать аппарат с водяным затвором.

В первом случае применяется уже не использующийся холодильник. Из него устраняются все пластиковые компоненты и морозилка. На его дно ставится маленькая электрическая плитка. Над ней сосредотачивается поддон с опилками. В крышке также создаётся отверстие для устранения дыма.

Для образования второго варианта необходим металлический ящик. Его параметры произвольны. Для изготовления задействуются железные листы подходящей плотности: не очень тонкие или толстые. Первые очень хрупкие и легко деформируются. От вторых мало толку: не получится нужных условий для копчения, и опилки могут воспламениться.

Внутри привариваются стальные полоски – это опорные компоненты решёток. Между ними и крышкой сохраняется небольшой зазор.

Специфика данного аппарата – наличие гидрозатвора. Он напоминает небольшую канавку. Она следует по целому периметру в верхней стороне агрегата.

На крышку методом сварки монтируются болтики, направляющиеся вниз. Параметры крышки должны быть такими, чтобы бортики легко помещались в канавку водяного затвора. Ещё в крышку монтируется дымоотвод – труба.

Дно у такой КГК съёмное. Оно имеет бортики, похожие на бортики крышки, только они загнуты вверх. Предназначение днища – сбор стекающего жира. К днищу монтируются ножки небольших размеров. Между нижней стороной и поверхностью получается маленькая полость. Аппарат готов. Можно коптить продукты.

Из газового баллона

К горловине газового баллона привариваем железное колено и вставляем трубу. Для регуляции количества дыма следует установить наверху заслонку. Можно закрепить ее болтом или сделать съемную конструкцию.

В боковой части противоположной стороны баллона вырезаем отверстие. Сюда будет заходить дым из топки.

Мастерим топочную емкость. Для этого потребуются листы металла толщиной 4 мм или бак меньшего размера. В топке должны быть два отверстия: для опилок и для поддувала. Между топкой и коптильным баком устанавливаем колосник, чтобы открытый огонь не испортил продукты. Это может быть переход из маленькой трубы.

Горячее копчение возможно только при высокой температуре.

Вопрос с дровами

Чтобы у вас при копчении получался прекрасный аромат, который затем унаследуют готовящиеся блюда, применяйте сырьё, полученное из ольхи или можжевельника. Ещё самому можно использовать (заготовить):

  • дубовые,
  • берёзовые,
  • грушевые,
  • яблоневые,
  • кленовые,
  • грушевые опилки.

Хороших рекомендаций заслужили материалы из бука, ясеня и орешника.

Каждая из перечисленных древесин внесёт в блюдо оригинальный аромат и вкус. Можно сотворить непревзойдённый аромат, если будете сочетать несколько пород, например ольху, яблоню и дуб.

Перед применением правильно с деревьев убрать кору. Ведь в ней содержится вредная смола. По данной причине для копчения не применяется сырьё хвойных деревьев.

Перед помещением сырья в аппарат его нужно измельчить на кусочки. Параметр каждого не превосходит 3 см. После чего они увлажняются и равномерно раскладываются на днище КГК. Если процесс копчения будет происходить в ведре, достаточно скромной горсти измельчённой древесины. В некоторых случаях хватает и опилок.

Сделать коптилку самостоятельно вполне реально, хотя бы самую простую. Можно посмотреть видео о сооружении коптильни горячего копчения своими руками.

Коптильня своими руками: чертежи, размеры и фото

Изготовить классическую коптильню своими руками достаточно просто в домашних условиях. Безусловно, купить изделие гораздо проще, но если вы часто бываете на природе и данный агрегат используете с завидной регулярностью, то выгоднее, конечно, найти схемы и чертежи и выполнить работу самостоятельно.

Оптимальный вариант для отдыха и использования в квартире – это классическая коптильня 500х300х300. Фото различных конструкций можно легко найти в интернете.

Как определиться с выбором

Для придания неповторимого аромата и изысканного вкуса рыбному улову или мясу, необходима качественная коптильня. Чтобы окончательно определиться с выбором, нужно знать некоторые особенности копчения. Копчение бывает двух видов – горячее и холодное. Оба вида подходят для копчения рыбы, мяса, сала и других продуктов.

  • Горячее – быстрое копчение (около часа), еда не подлежит длительному хранению и заморозке.
  • Холодное – долгое по времени (несколько дней), еда хранится долго, не теряет структуры, не подлежит заморозке.

Вариант для квартиры и выездов на природу предусматривает только коптильни горячего копчения, так как они довольно быстро готовят и удобны из-за небольших размеров.

Разницу в размерах коптильни горячего и холодного копчения можно увидеть на фото, на которых изображены чертежи коптилок. Коптилки для рыбы и мяса обоих видов копчения можно изготовить своими руками, их принцип – в тлении щепы, дым от которой и коптит продукты. Для коптилки подходит почти любой материал, даже вышедшая из строя бытовая техника. Но для изготовления своими руками классической коптильни потребуется нержавейка.

Классическая коптильня

Итак, при изготовлении своими руками, после определения с размерами коптилки и видом копчения, нужно подумать о ее внешнем виде. Классический вариант коптилки с размерами 50х30х30 см. подойдет для средних порций рыбы и мяса, компактен и легок в изготовлении своими руками. Перед выполнением работы лучше ознакомиться с чертежами на фото или посмотреть видео уроки.

         Для работы потребуется:

  • листы металла толщиной 2 мм.;
  • угольник строительный и рулетка;
  • тонкая арматура;
  • болгарка и диски к ней;
  • сварочный аппарат.

Это минимальный набор для выполнения своими руками небольшой коптилки для рыбы или мяса.

Перед работой лучше всего сделать чертеж на бумаге, а если сомневаетесь, то изготовить схему-лекала на плотном картоне, так будет легче вырезать ровные детали.

Из листа стали необходимо вырезать поперечные стенки 30х30 см. и продольные 30х50 см., таким образом, получится прямоугольная конструкция. Далее необходимо вырезать дно. Его можно сделать чуть больше, чтобы приварить «внахлест». Детали необходимо сварить между собой под углом в девяносто градусов. Конструкция должна быть максимально герметична, иначе едкий дым будет проникать наружу, а тепло уходить. Для более качественной сварки можно дополнительно сварить швы внутри шкафа. Более подробную схему можно посмотреть на фото.

Коптилка обязательно должна иметь крышку. Ее можно сделать «домиком», такая конструкция позволит закрепить крючки для небольших кусков рыбы или других продуктов. Для более герметичного закрывания, например, чтобы пользоваться коптилкой в квартире или дома, крышку оснащают гидрозатвором. Для этого необходимо предусмотреть небольшой канал для воды. Вода заливается в последний момент и исключает попадание дыма в помещение.

Самый простой вариант – это, конечно, обычная плоская крышка, ее делают чуть больше, чтобы коптильный шкаф легко закрывался. На крышку приваривают ручку и вставляют небольшую металлическую трубку для выхода дыма. Трубка удобнее отверстия, так как имеет небольшое сечение, она прочнее, и на нее легко надеть шланг, чтобы в условиях домашнего использования вывести его в форточку.

Чертежи различных моделей крышек можно посмотреть на фото, а также воспользоваться видео-инструкцией, чтобы не ошибиться в размерах.

Схема коптилки изнутри

Далее переходим к внутреннему оформлению шкафа, обязательно в нем должны присутствовать следующие элементы:

  • решетка и крючки – для размещения продуктов;
  • поддон – для стекания жира с рыбы или мяса.

Решетку и крючки можно изготовить из арматуры, сварив ее между собой. Крючки можно сделать, просто изогнув проволоку. Для них подойдет конструкция из арматуры крест-накрест.  Фото поможет сделать правильную решетку.

Поддон можно также установить на решетку из арматуры. Лучше делать поддон съемным, чтобы его было легко мыть после использования, и он не мешал загрузке щепы.

По бокам коптилки можно установить дополнительные ручки, для удобства переноса и установки на огонь. Такую коптилку можно использовать как на открытом огне – костре или газу, так и разогреть ее с помощью простой бытовой электроплитки. В последнем случае время готовки может быть увеличено, в зависимости от мощности электроприбора. Не рекомендуется использование коптилок на дорогих электрических плитах, так как дно в процессе нагрева может деформироваться и повредить плиту.

Со временем, если объемы заготавливаемых продуктов увеличатся, можно изменить размеры изделия, для этого к уже имеющимся чертежам нужно пропорционально добавить несколько сантиметров. Чертежи помогут не только сделать ровную красивую конструкцию, но и помогут определиться с расчётом материалов. Для создания чертежа своими руками можно воспользоваться фото- или видео-материалами.

Вариации внутреннего оформления коптилки, чертежи

Хоть на первый взгляд конструкция коптилки очень проста, она еще оставляет место для фантазии. Если коптильня изготовлена своими руками, то заменить или улучшить ее конструкцию не составит труда. Ценители отдыха на природе и любители вкусно покушать точно оценят удобство съемных деталей.

Для установки решеток под поддон или продукты можно использовать уголки, которые необходимо приварить с внутренней стороны стенок, чтобы удобно было снимать и мыть. Еще вариант: сделать решетки на ножках, они будут удобнее для установки. Чертежи решетки на ножках можно посмотреть на фото.

Чтобы аромат рыбы или мяса был чуть изысканнее, вместо обычной щепы можно использовать щепу фруктовых деревьев и кустов (вишня, черная смородина). Ни в коем случае нельзя использовать хвойные деревья или кору березы, осины, иначе вкус рыбы и мяса будет горчить.

Также при работе своими руками важно придерживаться всех размеров и использовать измерительные приборы. Коптилку в последствие можно усовершенствовать термометром, это позволит отслеживать температуру копчения рыбы или других продуктов.

Коптильня горячего копчения своими руками чертежи и фото из металла

Для того, чтобы регулярно кушать ароматные копчености, не обязательно приобретать магазинную продукцию. Сегодня все больше людей приобретают специальные домашние коптильни. Их также можно сделать и самостоятельно, используя для этого подручные средства.

Эффективные коптильни, сделанные в домашних условиях

Лучше всего делать коптильню для домашнего использования из металла.

Такие конструкции будут иметь более долгий срок эксплуатации и отличные характеристики.

С их помощью можно будет приготовить копчености, которые ничем не будут отличаться от тех, которые сделаны с помощью заводских аппаратов.

Многофункциональная коптильня «Паровоз»

Данная конструкция имеет топку круглой формы, оборудованной откидной крышкой. В нее во время процесса нужно закладывать топливо. Также аппарат можно использовать в качестве гриля. Для этого нужно подготовить топливо, а сверху положить решетку. Это значит, что для переоборудования режима не нужно выполнять никаких трудоемких работ.

Для того, чтобы перенастроить конструкцию, стоит выполнить самые простые действия.

  • Крышка топки откидывается;
  • В топку нужно загрузить подходящий вид топлива;
  • Дальше устанавливается решетка для барбекю;
  • Разжигается огонь и после того, как перегорят дрова, на решетку можно класть мясо.

Рабочая камера коптильни «Паровоз» находится в дымовой трубе.

В более современных моделях дополнительно устанавливаются специальные заслонки, с помощью которых можно регулировать температуру.

В случае использования самодельного устройства, продукты нужно размещать внутри топочной камеры. Их можно подвесить на верхнюю крышку или выложить рядами на решетки.

Коптильня из газового баллона

Достаточно часто для сооружения коптильни своими руками используется старый баллон, который имеет все необходимые физико-технические параметры. Баллоны изготавливаются исключительно с крепких материалов с достаточно толстыми стенками. Соответственно, готовая конструкция не будет деформироваться под влиянием высоких температур и не потеряет свои эксплуатационные характеристики.

Использование баллона для коптильни имеет огромное количество преимуществ, к основным из которых можно отнести следующее:

  • Средняя толщина стенок составляет 2,5 мм.
  • Коптильня имеет небольшой размер, что позволяет установить ее в любом удобном месте.
  • Не нужно тратить время на изготовление корпуса.
  • Низкая стоимость материалов. Старые баллоны имеют невысокую цену и приобрести их не составит никакого труда.

Походная коптильня

Сегодня можно сделать самые разные коптильни, в том числе и походное устройство, которое можно взять с собой на отдых.

Вне зависимости от типа конструкции, любая коптильня будет состоять из некоторых обязательных элементов:

  • Корпус с прочными стенками и дном;
  • Решетка или же крюки, на которые будут подвешиваться продукты;
  • Поддон для жира;
  • Крышка с ручкой и дымоотводная трубка.

По количеству решеток можно определить количество ярусов в коптильне. При необходимости, их можно заменить на крючки, на которые будут подвешиваться продукты.

Для качественной походной конструкции лучше всего воспользоваться листами нержавеющей стали, толщина которых будет превышать 1,5 миллиметра.

Стационарная коптильня

Данная конструкция имеет большие габариты. Устанавливать ее можно только на открытом воздухе. Стоит отметить, что во время расчетов размера нужно помнить о том, что коптильня должна выступать за пределы топки или мангала минимум на 5 см как спереди, так и сзади.

Простая коптильня из бочки

Одним из наиболее простых вариантов домашней коптильни, считается устройство, которое изготавливается из обычной бочки. Используется устройство как для холодного метода копчения, так и для горячего.

Самодельный аппарат имеет достаточно простую конструкцию и ее можно легко собрать собственными руками. Для этого не обязательно иметь специальные знания, а основные элементы можно подобрать из подручных средств. Простая коптильня из бочки имеет некоторые особенности и достаточно много преимуществ, с которыми желательно предварительно ознакомиться.

  • Для сборки подойдут самые простые материалы, которые можно отыскать в любом хозяйстве.
  • Можно сделать уникальным не только дизайн, но и ключевые особенности. За счет этого сделанный собственными руками агрегат будет единственным и неповторимым.
  • На сборку коптильни из бочки уйдет всего несколько часов, после чего можно приступать к процессу копчения.
  • За счет того, что устройство имеет простые конструктивные особенности, работает оно очень эффективно и позволяет приготовить вкуснейшие копчености.
  • Если сравнивать с покупкой коптильни заводского производства, устройство с бочки, имеет невысокую стоимость.

Коптильня из трубы

Данный вариант также можно назвать весьма простым. Понадобится минимальный набор материалов и инструментов, простой чертеж или схему, которые без проблем можно отыскать в Интернете и немного времени. Коптильню можно сделать разного размера.

Единственным условием есть то, что использовать нужно трубу с достаточно большим диаметром.

В таком случае в нее будет удобно помещать топливо и продукты, которые получаются в столь простой конструкции очень вкусными.

Коптильня из листового металла 3 мм

Аппараты такого типа, для изготовления которых используется достаточно толстый метал, отличаются долгим сроком эксплуатации.

Они не будут терять свои характеристики и портиться даже в том случае, если на них регулярно воздействовать высокими температурами.

Такие коптильни удобны в использовании, а сделать их своими руками не составит никакого труда.

Изготовление самых простых конструкций

Для того, чтобы побаловать своих родных вкусными копченостями, можно сделать самостоятельно самый простой вариант коптильни. Она будет иметь характеристики ничуть не хуже, чем у большинства заводских моделей, но при этом стоимость конструкции будет минимальной, ведь все необходимые материалы имеются в распоряжении у каждого человека.

Как собрать коптильню из баллона

Чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний.

Для того, чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний. Схему простейшего устройства можно отыскать в интернете и уже по ней проводить сборку.

Инструменты и материалы

Для работы нужно заранее подготовить материалы и инструменты, которые могут понадобиться.
  • Старый баллон.
  • Отрезки трубы для ножек.
  • Гайки.
  • Эжектор, компрессор.
  • Решетки и емкость для сбора жира.
  • Дверные петли.
  • Листовой металл.
  • Ручная ножовка.
  • Специальный резак или болгарка.
  • Сварка.

Чертежи и схема сборки

Представленные в интернете схемы и чертежи самодельной конструкции с газового баллона могут иметь примерные размеры.

Ориентироваться стоит на то, какие вы собираетесь коптить объемы продукции.

Пошаговая инструкция

Для того, чтобы коптильня получилась достаточно эффективной, стоит следовать простой инструкции.

  1. На баллоне нужно разметить, в каком месте будет находиться дверка коптильни. От краев баллона нужно отступать минимум 10 см. Не нужно сразу полностью выпиливать дверцу. Она немного отгибается, затем привариваются петли. Только потом дверца допиливается окончательно.
  2. Дымовую трубу нужно вставить в колено, которое предварительно приваривается на место горловины баллона. К дымовой трубе приваривается заслонка, чтобы во время эксплуатации коптильни можно было без проблем регулировать выход дыма.
  3. В противоположной от дымовой трубы стороне необходимо вырезать отверстие, которое будет соединять непосредственно топку и коптильню. Желательно дополнительно по краям отверстия приварить небольшую полоску металла, чтобы конструкция не портилась во время нагревания.
  4. В нижнюю часть коптильни устанавливается небольшой лист из стали, чтобы с его помощью можно было собирать жир. Для изготовления решетки подойдут металлические прутья.

Коптильня горячего копчения из листов металла своими руками

Для самостоятельно изготовления коптильни можно использовать прочные металлические листы.

Для изготовления коптильни можно использовать прочные металлические листы.

Конструкция будет обладать долгим сроком эксплуатации и отличными характеристиками. Изготовить ее не сложно, нужно только внимательно следовать инструкции.

Что потребуется для рабочего процесса

Для того, чтобы работа шла быстрее, нужно заранее подготовить все необходимое.
  • Болгарку;
  • Сварочный аппарат;
  • Столярный угол;
  • Металлические листы, толщина которых будет достигать 3 мм;
  • Метр;
  • Арматура.

Процесс сборки

Важно выполнять все этапы по очереди, чтобы правильно собрать конструкцию для горячего копчения.
  1. Подготовленный металлический лист режется с помощью болгарки на четыре одинаковые части. Две части нужно соединить под углом в девяносто градусов, используя сварочный аппарат.
  2. К конструкции, которая получилась, необходимо приварить те части листа, которые остались и при этом соблюдать указанные выше пропорции. Внимательно нужно обрабатывать внутренние швы. В них не должно быть ни одной щели, чтобы готовая конструкция получилась полностью герметичной.
  3. Со второго металлического листа нужно вырезать с помощью болгарки дно для коптильни. Затем оно приваривается к стенкам конструкции.
  4. В качестве крышки можно использовать кусок металлического листа, который будет иметь площадь немного больше, чем вся коптильня. По краям крышки дополнительно приваривается полоска железа, чтобы полученная конструкция была герметичной. К крышке стоит приварить ручку для более удобной эксплуатации.
  5. В последнюю очередь делается подставка для уже готовой конструкции.

Коптилка из железной бочки

Очень часто для изготовления коптильни своими руками используется металлическая бочка.

Она имеет практически такое же устройство, как и многие другие модели самодельных конструкций.

Необходимые инструменты

Во время работы могут понадобиться такие инструменты, как:
  • Болгарка;
  • Сварочный аппарат;
  • Метр;
  • Ручная ножовка.

Инструкция по сборке

Для того, чтобы коптильня получилась максимально эффективной, стоит следовать подробной инструкции:
  • Использовать нужно чистую железную бочку. С нее предварительно срезается крышка. В дальнейшем ее можно будет использовать вместо поддона, куда будет собираться жир.
  • В боковой части необходимо вырезать проем для дымохода.
  • В верхней части нужно закрепить решетку, на которой будут находиться продукты. К решетке также можно прикрепить крючки. Если бочка имеет большой размер, то допустима установка сразу нескольких решеток. Минимальное расстояние между ними должно быть не более 20 сантиметров.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

От трубы, которая будет выполнять роль корпуса, отрезается небольшая часть, длина которой составляет примерно 50-80 сантиметров.

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Установка дополнительного компрессора

Для дополнительного компрессора можно использовать простой компрессор из аквариума, который оборудован трубкой из пластика. Сквозь нее будет проходить под влиянием небольшого давления воздух. Трубка вставляется в поперечную трубу, которая соединяет между собой коптильню с дымогенератором. Лучше всего установить еще один дополнительный штуцер, чтобы совершенно все соединения были максимально плотными.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.
  • Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
  • На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
  • В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
  • На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
  • Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
  • Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Изготовить коптильню своими руками очень легко.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

как построить своими руками чертежи, фото, пошаговая инструкция

На рынке можно найти огромное количество переносных коптилен, которые без проблем можно использовать в домашних условиях. Но более надежным вариантом будет возведение собственной кирпичной конструкции. Сделать ее не так сложно, как может показаться на первый взгляд. Благодаря простым схемам и чертежам можно легко разобраться в устройстве и сделать надежную и эффективную коптильню из кирпича своими руками.

Разновидности коптилен из кирпича

Существует несколько разных вариантов коптилен из кирпича. Каждый тип имеет свои преимущества и недостатки.

Одни конструкции более компактные и простые, другие посложнее. В

ыбирать подходящий вариант стоит с учетом того, какое количество продуктов будет коптиться и в каких именно условиях.

Уличная коптильня

Данная коптильня из кирпича считается наиболее простым вариантом. Данное сооружение стоит отдельно и выполняет всего лишь одну функцию – коптит продукты.

Готовые копчености получаются очень вкусными и ароматными, мало чем отличаются от магазинных и не содержат никаких вредных компонентов.

Коптильня для холодного копчения

Сделать такую конструкцию немного сложнее. Необходимо дополнительно устанавливать дымогенератор, который также можно сделать своими руками или приобрести уже готовое устройство. В продаже имеется множество моделей дымогенераторов, поэтому выбрать подходящее не составит никакого труда.

Крупные многофункциональные коптильни

Те люди, которые любят провести время с друзьями и часто выезжают на природу, не могут представить полноценного отдыха без барбекю, копченостей или шашлыков. Именно поэтому они предпочитают использовать достаточно массивные многофункциональные конструкции, которые сочетают в себе огромное количество разных функцией. Если смотреть с экономической точки зрения, то такое устройство очень выгодное. Оно объединяется общими стенами и имеет всего лишь один дымоход.

Несмотря на то, что многофункциональная коптильня имеет большой размер, для эксплуатации мангала, печи и коптильни не нужно использовать слишком много дров. Устройство находится на открытом воздухе, поэтому не нужно дополнительно прогревать стены. Мангал, коптильня и варочная будут топиться отдельно. Если рассматривать конструкцию более подробно, то все печи работают самостоятельно, но при этом они соединены вместе. При необходимости их можно поменять местами или же дополнить необходимыми элементами и аксессуарами.

Как построить коптильню

Для того, чтобы соорудить коптильню своими руками, не нужны никакие специальные знания.

Достаточно следовать простой инструкции, в которой четко описывается каждый этап работы.

Дополнительно можно воспользоваться специальными чертежами и схемами, которые без проблем можно отыскать в Интернете.

Подбираем подходящее место для коптильни

Очень важно правильно подобрать место, где будет размещаться стационарная коптильня. Причиной этому есть то, что процесс копчения будет связан с дымом, копотью и огнем. Очень важно, чтобы коптильня располагалась вдали от хозяйственных и жилых построек, которые могут располагаться на участке. Это же относится и к зеленым насаждениям. Кроме того, нужно учесть и тот факт, что дополнительно потребуется место, для того, чтобы можно было проложить дымоход.

Выбранное место для стационарной коптильни предварительно очищается от разнообразного мусора, зелени и травы, посторонних предметов.

Схемы, чертежи и размеры

В Интернете можно  найти огромное количество схем и чертежей, с помощью которых возводить коптильню из кирпича будет намного проще.

Если говорить о размерах конструкции, то стоит ориентироваться на собственные предпочтения.

На размер будет влиять то, какое количество продуктов будет коптиться за один раз, какое место можно отвести под постройку и прочее.

Как правильно соорудить фундамент

Точно так, как и с другими постройками, для коптильни из кирпича нужно сделать прочный и надежный фундамент. Сначала делается разметка территории с учетом размеров будущего коптильного устройства. Для этого можно воспользоваться деревянными кольями и шнуром. Если коптильня будет иметь небольшой размер, то достаточно сделать фундамент, глубина которого будет составлять 40 см. Для более крупной конструкции понадобится фундамент побольше. Его нужно будет не только больше углубить, но при этом во время заливки еще дополнительно армировать.

Для заливки фундамента, как правило, используется цементно-песочная смесь, в которую нужно будет добавить гравий или щебень. Иногда траншея для фундамента засыпается строительным мусором и сверху заливается бетоном. Из-за того, что на коптильню из кирпича будет приходиться небольшая нагрузка, то такого фундамента будет вполне достаточно.

Стоит также позаботиться о гидроизоляции фундамента.

Для этого он накрывается слоем качественного рубероида. Идеальным вариантом будет дополнительное обустройство цоколя. Для этого делается опалубка из дерева, ширина которой будет несколько больше, чем у заложенного фундамента.

Какой использовать кирпич и как его укладывать

Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.

Как правильно возвести топку

Топку нужно обустраивать на противоположном от камеры конце дымохода. Делается она очень просто. Для топки стоит использовать толстое листовое железо, которое будет иметь размеры 40х35х35 см. Под топкой будет находиться поддувало небольшого размера, в которое во время процесса копчения попадает зола. Также поддувало отвечает за обеспечение тяги непосредственно в самом дымоходе. Топку нужно соединить с дымоходом с задней или боковой стороны.

С внешней стороны конструкция обкладывается кирпичом. За счет этого ее можно будет защитить от неблагоприятных погодных условий и сделать коптильню внешне привлекательной.

Монтируем подвод для дыма

Для коптильни холодного копчения обязательно нужно сделать дымовой подвод. Для того, чтобы сделать такое устройство, дополнительно выкапывается траншея, длина которой составляет примерно два метра. Ширина траншеи при этом не должна превышать полметра, а глубина – 30 сантиметров. Около стенок по всей длине траншеи на ребра выкладываются кирпичи. Глина и песок смешивается в соотношении 3 к 1. Готовая конструкция дополнительно заливается асбестом или же накрывается специальным покрытием из качественного металла.

После того, как стены будут готовы, нужно сделать перекрытие верха коптильни. Для этой цели подойдет самый обычный красный кирпич. Камера для копчения должна устанавливаться очень аккуратно. Ее глубина не должна быть больше 30 сантиметров, чтобы конструкция была более удобной в использовании.

Правильное изготовление дымохода

Все коптильни имеют примерно одинаковый принцип возведения. При чем неважно, какие именно размеры будет иметь само устройство или его внутренние элементы. Важно уделить особое внимание изготовлению дымохода, ведь данный элемент считается одним из самых важных в коптильне из кирпича.

После того, как дымоход будет полностью выложен кирпичом, необходимо подождать некоторое время, чтобы раствор полностью высох. После этого дымоход тщательно засыпается небольшим слоем земли, который будет ограничиваться коптильной камерой.

Стоит отметить, что дымоход может входить в камеру для копчения максимум на 30 сантиметров. При этом слой земли, который насыпается на готовый дымоход, не должен превышать 15 сантиметров.

Какие размеры коптильной камеры лучше выбрать

После того, как дымоход будет полностью готовым, можно начинать делать коптильный отдел. В этом случае владелец стационарной коптильни из кирпича может проявить вовсю свою фантазию, сделав камеру круглой, квадратной или же прямоугольной формы. Дополнительно можно воспользоваться чертежами, пошаговыми инструкциями, видео или фото, которые есть в Интернете в свободном доступе. Очень важно не торопиться и аккуратно, качественно выкладывать каждый кирпичик. Для коптильни домашнего использования вполне достаточно будет конструкции, размеры которой составляют примерно 1х1 м, а высота не более полутора метра.

В верхнюю часть камеры необходимо забурить штыри из прочного металла. На них потом будет монтировать решетка или прутья со специальными крючками для копчения продуктов. В нижней части камеры нужно сделать крепления для мешковины. Она будет выступать в качестве натурального фильтра для выделяемого топливом дыма. Посередине делается крепление, на которое устанавливается съемный поддон для сбора жира.

Верхняя часть камеры должна закрываться специальной крышкой, с помощью которой можно будет регулировать плотность дыма. В том случае, если планируется провести дополнительный монтаж крыши устройства, то стоит сделать несколько отверстий, которые будут служить вентиляцией и при необходимости, которые можно будет открыть.

После того, как каркас коптильни из кирпича будет полностью готов, можно приступать к установке дверей и монтировать приспособления, на которые будут раскладываться продукты для копчения.

Дополнительные элементы для коптильни

Для того, чтобы сделать стационарную коптильню из кирпича более удобной в эксплуатации и эффективной, можно сделать дополнительные приспособления.

Это позволит сделать процесс копчения самых разных продуктов более простым и быстрым. Копчености за счет этого будут получаться более вкусными и ароматными, а на их приготовление не нужно будет тратить много времени.

Как готовить в коптильне из кирпича

Стационарные кирпичные коптильни чаще всего используются для того, чтобы коптить мясные или рыбные полуфабрикаты. Коптить продукты можно как целиком, так и порционными кусочками.
  1. До начала процесса копчения, мясо натирается солью и специями. Необходимо подождать, чтобы оно начало выделять сок. Начинать коптить мясо можно только после того, как оно начнет выделять жидкость светлого цвета. Продукт предварительно нарезается на небольшие куски.
  2. Если коптиться будет куриная тушка, то ее нужно сначала тщательно очистить от внутренностей, разрезать на несколько частей и вымыть. Также желательно опалить на огне. После этого мясо натирается любимыми специями и оставляется в прохладном месте на трое суток. Этого времени будет достаточно, чтобы куриное мясо стало нежным и сочным.
  3. Коптить рыбу можно как свежую, так и просоленную. Идеальным вариантом считается просоленная и немного подвяленная рыба. Для того, чтобы растирать рыбу, нужно выбирать соль покрупнее. На протяжении нескольких часов подготовленный продукт лежит в прохладном месте и пускает сок. Дальше подвешивается в коптильню головой вниз.

Для коптильни можно использовать самые разные дрова. Для того, чтобы получить действительно качественный и ароматный дым, стоит воспользоваться стружкой можжевельника или ольхи, фруктовыми ветками, ореховыми или кленовыми. Чтобы сделать копчености с оригинальным запахом, можно смешать несколько разных видов топлива.

Перед копчением с веточек обязательно снимается кора. Нельзя использовать ветки хвойных деревьев, ведь копчености будут иметь горьковатый привкус, неприятный запах и внешний вид из-за содержания в древесине такого типа большого количества смолы.

Что можно приготовить

В стационарных коптильнях из кирпича обычно готовят мясные полуфабрикаты, непосредственно мясо и рыбу. Очень вкусными получаются копченные колбасы, нежирные сорта рыбы, курица и свинина.

Необходимо только правильно подготовить продукты, чтобы они в готовом виде были сочными и ароматными.

Отзывы пользователей

Валентин, Челябинск
У нас в семье все обожают копчености. Часто в гости приходят друзья и всех хочется порадовать чем-то вкусненьким. Решил соорудить домашнюю коптильню из кирпича, чтобы можно было что-то закоптить и одновременно с этим пожарить шашлыки. Нашел в Интернете простой чертеж самой элементарной коптильни и ориентировался по нему. На постройку потратил несколько дней, но результат понравился. Копчености в кирпичной коптильне готовятся быстро и получаются на вкус лучше покупных, в которых огромное количество химии. Теперь будет регулярно собираться с друзьями и пробовать новые рецепты.

Вадим, Калининград

Буквально неделю назад соорудил свою собственную коптильню из кирпича. Конструкция получилась небольшого размера, но на нашу семью вполне хватает. Уже успел испробовать устройство в деле и остался более, чем доволен результатом. Коптить пробовал мясо и домашнюю колбасу. Скажу честно, настолько вкусных копченостей я, наверное, не пробовал никогда в жизни. Планирую в скором времени сделать конструкцию побольше и начать заниматься своим маленьким бизнесом.

Александр, Курск

Всегда хотел иметь коптильню, чтобы в любой момент можно было приготовить что-то вкусненькое.

Долго думал, лучше купить готовую конструкцию или же сделать ее самостоятельно. В конечном результате, решил, что лучше всего построить коптильню из кирпича, чтобы пользоваться ею можно было не один год.

Сделал еще специальный навес, чтобы коптить можно было в любую погоду. На возведение конструкции потратил буквально пару дней и сразу же попробовал приготовить рыбу. Она получилась очень ароматной, вкусной и нежной, при этом красивого цвета. Остался доволен постройкой и теперь рекомендую всем друзьям сделать точно такую же коптильню.

Brushy Mtn. Коптильня и маслозавод

В 2005 году Бобби Флей представил Коптильню на барбекю с эпизодом Бобби Флея «Каролина Кью».

Получите два из

Рецепты Джеффа Своффордса

Шоу Food Network «Барбекю с Бобби Флеем» стало особенным на Brushy Mtn.Коптильня

В выпуске журнала Our State Mag от 4 августа BMS была названа одним из «22 вкусных угощений».

BMS — гордый

спонсор …

«Посетите исторические чероки и

оставайтесь с нами »

«Чероки, Северная Каролина»

Мы рады, что вы здесь.После 40 лет работы в ресторанном бизнесе в и быстрое обслуживание, и столовая, и места общественного питания, решила наша семья создать ресторан, ориентированный на то, что мы любим в первую очередь и Прежде всего, кузен Джефф’s Hickory Копченый шашлык из свинины. Другой было хорошее домашнее мороженое. Так в октябре 2002 года Коптильня, как она стал известен, открыл бизнес в Северном Уилксборо, Северный Каролина. Или, если хотите, мы можем принести вам Коптильню с полным спектр услуг кейтеринга, от барбекю до Prime Rib, от 50 человек до 1500.

Адрес

201 Wilkesboro, Blvd.
North Wilkesboro, NC 28659

Телефон

Телефон: 336-667-9464
Факс: 336-903-8646 (TOGO)

Часы

Понедельник — суббота

11:00 — 21:00

выходной

Мы надеемся, что вам понравится наш сайт.Позвоните или свяжитесь с нами по электронной почте, если мы сможем ответить на ваши вопросы или создать индивидуальное меню для вашего следующего мероприятия. Номера телефонов наших ресторанов указаны ниже. Вы также можете позвонить в офис Dermox, Inc. в Северном Уилксборо по телефону 336-667-9284 или написать Тодду по адресу [email protected]

American Smokehouse Meats — Продукты

Продукты Thomas Ragin ‘Cajun:

Каджунская копченая колбаса Томаса Рагина Андуй

Колбаса Ragin ’Cajun Andouille — продукт премиум-класса, приготовленный только из нежирных кусков свинины, специй, натуральных оболочек и копченых естественным образом.Уникальная смесь специй Ragin ‘Cajun делает его отличным выбором для приготовления на гриле, тарелок или в качестве основного ингредиента в блюдах каджуна.

Томас Рэгин ‘Cajun Копченая колбаса Андуй «Горячий»

14 унций. Пакет
UPC: 050439-010934
Пакетов в ящике: 12
Код корпуса: 1094
Корпус UPC:

158002337

Колбаса «Андуий» копченая Томаса Рагина Cajun «Средняя»

14 унций.Упаковка
UPC: 050439-010958
Упаковок в ящике: 12
Код ящика: 1095
UPC кейса:75800234

Ragin ’Cajun Smoked Andouille Sausage» Hot «

10 фунтов. Bulk Rope
UPC: N / A
Код корпуса: 1094

Копченая колбаса Treasure

Копченая колбаса Treasure и Red Links являются южной традицией уже более 50 лет.Уникальный вкус продукта делает его отличным выбором для приготовления на гриле или в качестве дополнения к вашим закускам.

Копченая колбаса Сокровище Гикори «Острая»

28 унций. Пакет
UPC: 050439-010705
Пакетов в ящике: 6
Код корпуса: 1070
Корпус UPC:758004287

Копченая колбаса Treasure Hickory «Нежная»

28 унций.Пакет
UPC: 050439-010675
Пакетов в ящике: 6
Код корпуса: 1067
Корпус UPC:

158004298

Сокровище Без Кожи Красные Ссылки

28 унций. Пакет
UPC: 050439-010446
Пакетов в ящике: 6
Код корпуса: 1044
Корпус UPC:

158004379

Фотографии коптильни

ДЖОН ЛЕННОН.Дай немного правды. ИДЕАЛЬНЫЕ МИКСЫ. Самое лучшее из Джона Леннона. 36 треков полностью ремикшированы из оригинальных мультитреков в Stereo, 5.1 и Dolby Atmos. Слушайте ДЖОНА ЛЕННОНА, как никогда раньше. УЖЕ СЕЙЧАС → http://bit.ly/JL-GST Imagine — The Ultimate Collection — набор аудио-боксов: http://bit.ly/imagine-ult Представьте себе Джона Йоко — полная книга: http://bit.ly/imaginejohnyoko Представьте себе обновленный фильм — BluRay / DVD: http://bit.ly/ImagineGST-Amazon ПРЕДСТАВИТЬ Представьте, что нет рая, это легко, если вы попытаетесь Под нами нет ада, над нами только небо Представьте себе всех людей, живущих сегодня… Представьте, что нет стран, это несложно сделать Не за что убивать или умирать, и нет религии. Представьте себе всех людей, живущих в мире … Представьте себе, что нет собственности, интересно, можете ли вы Нет нужды в жадности или голоде — братство людей Представьте себе всех людей, живущих в мире … Вы можете сказать, что я мечтатель, но я не единственный Я надеюсь, что когда-нибудь вы присоединитесь к нам, и мир будет жить как один по сценарию Джона Леннона и Йоко Оно О IMAGINE Джон: «Imagine» — это песня, задуманная в моей голове без мелодии.Первый стих пришел ко мне очень быстро в форме детского уличного пения «да да да да да ди ди да ди ди да е а эээ». Фортепианное вступление крутилось у меня в голове несколько лет — из него естественным образом следовали аккорды и мелодия. Средняя восьмерка была «задумана» для завершения песни. Я думаю, это работает как песня. Конечно, всегда есть возможности для улучшения — иначе я бы ничего не добился. Третий куплет попал ко мне на восьмиместном самолете. Это песня для детей. Йоко: «Cloud Piece»: «Представьте, что с облаков капают, выкопайте яму в своем саду, чтобы положить их туда.«Это не стихотворение. Поэзия для меня — это существительные или прилагательные. Это глаголы. И вы должны их делать. Это все инструкции, и когда вы просто выполняете их, вы начинаете их понимать. Джон: «Imagine» был вдохновлен грейпфрутом Йоко. В нем много таких фраз, как «Представьте себе это» или «Представьте себе то». Если вы возьмете экземпляр «Грейпфрута» и посмотрите, то увидите, где она на меня повлияла. «Imagine» никогда бы не было написано без нее. И я знаю, что она помогла в написании многих текстов, но я был недостаточно мужчиной, чтобы отдать ей должное.Так что эта песня на самом деле была написана Джоном и Йоко, но я все еще был достаточно эгоистичным и достаточно неосознанным, чтобы принять ее вклад, не осознавая этого. Сама песня выражает то, что я узнал, будучи с Йоко, и мои собственные чувства. В этой песне действительно должно было быть сказано «Леннон / Оно», потому что она внесла большой вклад в эту песню. Алан Уайт (барабанщик): Каждую песню, которую мы исполняли на Imagine, Джон заставлял нас читать текст и настаивал на том, чтобы мы поняли смысл песни, прежде чем начать ее играть.Это оказало на меня большое влияние. Клаус Вурманн (бас): Когда мы сыграли «Imagine» и услышали текст, возможность того, что это будет такая большая песня, стала очевидной. Это определенно было. Я даже подумал, что не хочу на нем играть, потому что это было так здорово, когда Джон играл на пианино. Это было так правдиво и честно. Этого было бы достаточно. Надеюсь, у вас есть версия, в которую играет только Джон. Фил Макдональд (инженер): «Imagine» был одним из самых простых треков для записи, почти все живые, за несколько дублей.Мы микшировали трек в Титтенхерсте, и Фил Спектор добавил струны поверх стереоленты в США. Йоко: Мы с Джоном оба были артистами и жили вместе, поэтому вдохновляли друг друга. И песня «Imagine» воплотила то, во что мы вместе верили в то время. Мы с Джоном встретились — он с Запада, а я с Востока — и до сих пор мы вместе. У нас есть это единство, и «весь мир в конечном итоге станет единым» — это ощущение, что мы все будем цвета кофе с молоком и будем очень счастливы вместе.Все эти инструкции предназначены для людей, как провести вечность, потому что у нас много времени. Джон: Если вы можете представить мир мира, если вы можете представить мир без религиозных деноминаций — не без религии, какой бы религией она ни была, — но без этого вызывающего разногласия «Мой бог больше, чем ваш бог» … Тогда , если вы можете представить себе такую ​​возможность, то это может быть правдой. Йоко: «Imagine» — это полное видение. Краткая библия истины. Он начнет разворачиваться, если вы в это поверите. Фильм? Ну, это произошло естественно.Я хорошо осознавал символизм всего — закрывания, а затем открытия ставен, чтобы впустить свет. Это довольно личное, но у меня была определенная причина, по которой я улыбнулся в конце, помимо того, что мне нравилось находиться рядом с Джоном. Imagine The Ultimate Collection: изучайте и наслаждайтесь альбомом IMAGINE и сессиями 1971 года Ascot Sound Studios & Record Plant Sessions, как будто вы никогда их раньше не видели и не слышали. Узнайте больше: http://imaginejohnyoko.com Видео с DVD Lennon Legend: http://bit.ly/lenleg Видео JL в iTunes: http: // apple.co / 2hIilCu http://www.johnlennon.com
  • опубликовано: 18 дек 2016
  • просмотры: 199518215
.

Добавить комментарий

Ваш адрес email не будет опубликован.
