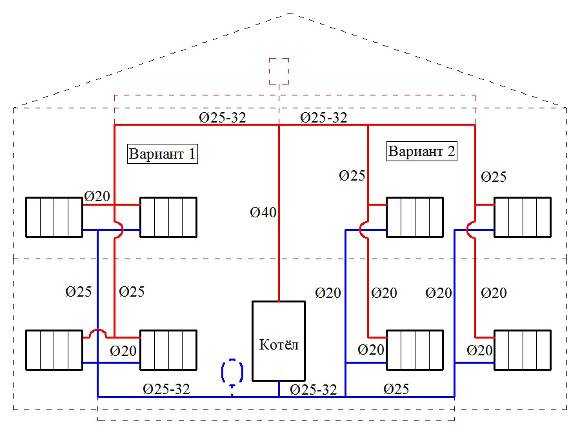

Чертеж отопления частного дома: Схемы отопления дома — однотрубная и двухтрубная схема системы отопления

Системы отопления: схемы и чертежи

Чертежи системы отопления, схемы – все это является важным моментом, когда проходит процесс проектирования системы отопления. Далее следует техническая эксплуатация систем отопления, которая должна быть верной. При построении чертежа можно использовать специальные программы для рисования схем отопления. Однако чтобы чертеж был понятен всем, на него наносятся условные обозначения системы отопления.

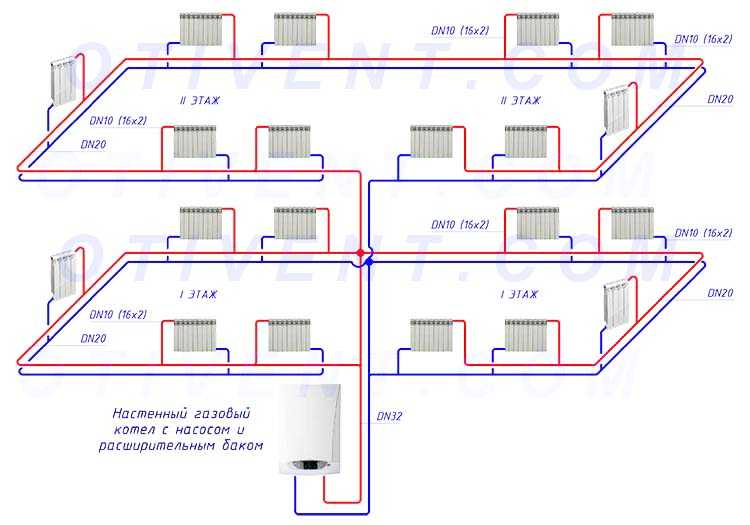

Аксонометрическая схема системы отопления

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

  • П – приточные системы, установки систем, вытяжные системы;
  • В – установки систем;
  • У – занавесы воздушного типа;
  • А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

  • Ст – стояк отопительной системы;
  • ГСт – главный стояк отопительной системы;
  • ГВ – ветвь горизонтальная;

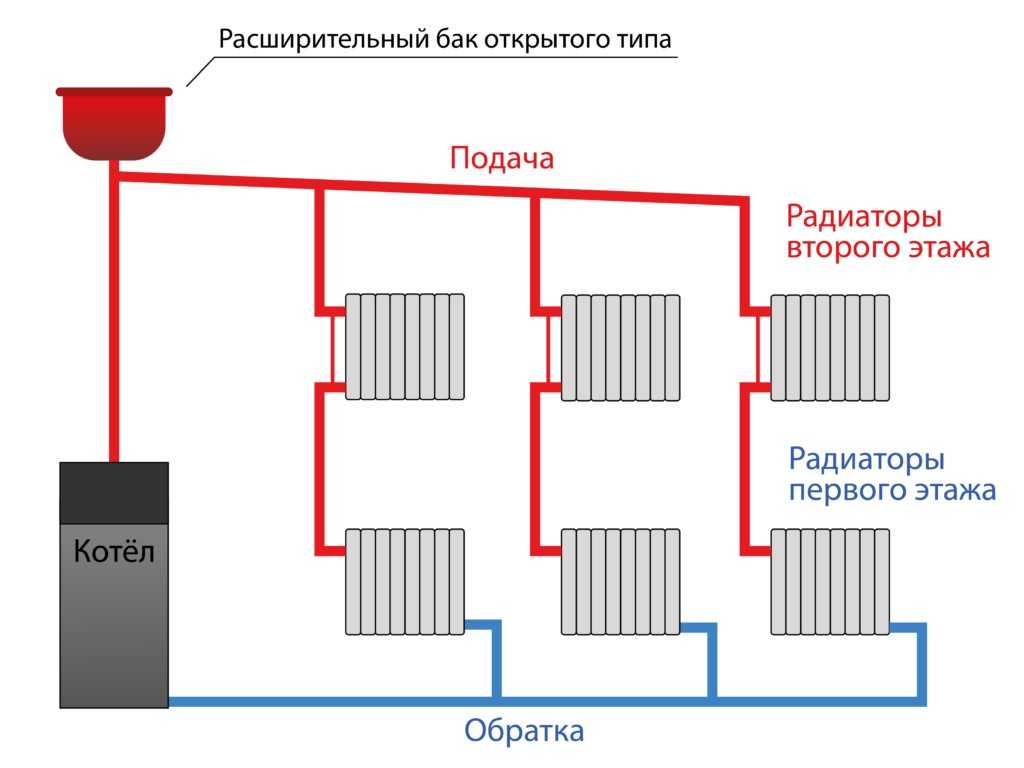

  • К – компенсатор.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

  • Схема-размещение, план – 1:400, 1:800;
  • Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

  • Разрезы и планы – 1:100, 1:200;
  • Фрагменты разрезов и планов – 1:50, 1:100;
  • Узлы – 1:20, 1:50;
  • Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Планы и разрезы отопительных систем обычно совмещаются с разрезами и планами систем вентиляции и кондиционирования воздуха.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Чертежи отопления и систем вентиляции выполняются в изометрической фронтальной проекции аксонометрического типа. На схемах элементы отопительных систем будут указаны графическими значениями условного типа.

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

На схемах компоненты системы отопления представлены в виде графических обозначений. Перед тем, как нарисовать схему отопления, следует учесть, что на отопительных схемах указываются такие компоненты, как трубопроводы, их уклоны и значения диаметра, такие нагревательные компоненты, как стояки и другие.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

  • аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
  • к схеме узла можно указать ту или иную спецификацию.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

  • Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
  • Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

Схема отопления частного дома, типовые варианты реализации, расчет параметров

Схема отопления выбирается на стадии проектирования системы обогрева строения. От того каким способом будет обогреваться помещение зависит подбор основных компонентов отопительной системы: трубопроводов, источника тепла и нагревательных приборов.

Виды отопления

На выбор лучшей системы отопления влияют многие факторы: тип помещения, функциональность, мощность оборудования. Чтобы правильно подобрать необходимый вариант отопления, надо лучше узнать о его разновидностях, особенностях монтажных работ и функционировании приборов нагревания. Важными показателями являются также: цена и доступность топлива.

Чаще всего для частного дома используются следующие типовые схемы отопления: с естественной и принудительной циркуляцией теплоносителей, с двухтрубной и однотрубной разводкой.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

В качестве энергоносителя могут использоваться: дрова, уголь, газ, электричество и др.

Типы циркуляции

В зависимости от способа циркуляции можно выделить два типа:

  1. Естественная.
  2. Принудительная.

Схема с естественной циркуляцией основана на изменении плотности теплоносителя. Система проста в исполнении и не зависит от коммуникаций. Она подойдет для небольшого частного строения.

Принудительная циркуляция производится за счет различия в давлениях между обратным и прямым ходом. Такое отопление практически не имеет ограничений по своему использованию, но требует дополнительных расходов на специальный насос и электроэнергию.

Данные виды систем имеют отличительные особенности в зависимости от способа подключении водяного отопления к источнику тепла: последовательно либо параллельно.

Тип здания

Если дом с одним этажом и высокой крышей, то для отопления лучше всего подойдет схема отопления с вертикальным способом подачи.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления В данном случае помещение можно будет сделать отапливаемым вместе с мансардной частью.

Если в частном доме есть глубокий подвал, то рекомендуется использовать горизонтальную разводку с котлом в подвальной части. Если дом имеет два и более этажа, то способ разводки будет двухтрубным с вертикальными стояками.

Теплоноситель и устройства нагрева

По виду теплоносителя различают следующие системы обогрева:

  1. Паровые.
  2. Электрические.
  3. Воздушные.
  4. Водяные.
  5. Смешанные.

Нагревательные приборы можно выбрать трех видов:

  • лучистые;
  • конвективные;
  • комбинированные.

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Недостатком можно считать пересушивание воздуха, но это можно с легкостью преодолеть с помощью увлажнителя.

Водяное

Водяное отопление – это замкнутая система, применяется как в квартире, так и в частном доме. В роли теплоносителя используется вода или антифриз. Вода перемещается от источника излучения тепла к радиаторам. Температура может регулироваться термостатом автоматически или кранами вручную.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Данный вид отопления очень популярен из-за доступности теплоносителя, его можно установить самостоятельно. Это относительно недорогой вид обогрева помещения.

Недостатком является промерзание системы в случае длительного отключения. Также существуют особые требования к теплоносителю. Вода должна быть без примесей и с минимальным количеством солей. Для нагревания теплоносителя используются разные котлы: на жидком и твердом топливе, электричестве или газе.

Электрическое

Электрическое отопление – это надежный и самый простой в использовании тип отопления. Особенно такой способ рекомендуется для дома размером не более 100 м². Если дом большей площади, то такое отопление становится экономически невыгодным.

Данная схема обогрева может применяться как дополнительная на случай ремонта или отключения основной системы. Это может быть отличным вариантом для прогревания частных домов, которые используются периодически. Как отопительные приборы используются электрокотлы, электрокамины и конвекторы.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Современные технологии

Все более популярными становятся инновационные способы отопления:

  • инфракрасные полы;
  • тепловые насосы;
  • солнечные коллекторы.

Инфракрасные полы

Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.

Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.

Тепловые насосы

Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.

Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.

Солнечные коллекторы

Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Теплоносителем могут служить масло, вода или антифриз. Однако такое отопление зависит от количества солнечных дней в году и может устанавливаться только в определенной местности.

Расчет системы водяного отопления

Прежде чем выбрать тип отопления нужно предварительно сделать расчет необходимой мощности нагревательного прибора и количество радиаторов. Правильный расчет влияет на эффективность и качество работы всей системы.

Мощность котла

Мощность котла для частного дома в 200 м². рассчитывается по следующей формуле: W=(S (площадь помещения)*Wуд (удельная мощность на 10 куб метров))/10.

Wуд зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт.

Количество радиаторов

Чтобы произвести полноценный расчет отопления важно знать количество необходимых радиаторов и секций.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Зная теплоотдачу определенной секции, можно сделать расчет площади, которую она может обогреть.

Если теплоотдача одной секции равна 180 Вт, то делим эту величину на 100 и получаем 1,8 м. Если площадь дома равна 200 м², то 200 делим на 1,8 и получаем 111. Расчет показал, что 111 секций необходимо для прогревания частного дома площадью 200 м².

Грамотно рассчитав нужную мощность для обогрева помещения, можно выбрать наиболее эффективный вид отопления.

Необходимо учитывать не только цену за оборудование и монтаж, но и траты на дальнейшую эксплуатацию системы.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:

  • для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
  • для застекленного балкона – 130-170 Вт/ м²;
  • для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %.

Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Расчет воздушного отопления

При расчете системы воздушного отопления необходимо учитывать следующее: нагревание теплоносителя должно соответствовать категориям зданий, в которых подобное отопление устанавливается.
Объем расхода воздуха вычисляется по формуле:

Lb =3.6Qnp (тепловой поток)/ (C (теплоемкость теплоносителя) (t пр (темп. теплоносителя) — tв (темп. помещения)).

Температура теплоносителя рассчитывается так:
Tпр = tH (темп. на улице) + t (дельта изменения темп. в воздухонагревателе) + 0.001p (давление потока).

Руководство по геотермальным тепловым насосам

Геотермальные тепловые насосы являются одним из наиболее эффективных способов обогрева и охлаждения вашего дома.

Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Подходит ли вам система HVAC?

Тепловые насосы являются одними из самых энергоэффективных систем отопления, доступных сегодня. Они также являются экологически чистыми вариантами HVAC, потому что они не сжигают газ или масло для работы и потребляют гораздо меньше электроэнергии, чем другие системы. Основным недостатком является то, что они могут быть дорогими в установке, но благодаря значительным скидкам и налоговым льготам в сочетании с экономией средств, которую они предлагают на протяжении многих лет, покупка теплового насоса становится все более популярным вариантом для домов.

На этой странице

Что такое геотермальный тепловой насос?

Геотермальный тепловой насос берет тепло из земли и отдает его в ваш дом. Они намного эффективнее обычных систем отопления, потому что тепловой насос не сжигает топливо для создания тепла; он просто перемещает существующее тепло из одного места в другое. А поскольку температура под землей остается относительно постоянной на уровне 50 градусов по Фаренгейту круглый год, системе требуется гораздо меньше энергии для охлаждения вашего дома, чем обычным системам кондиционирования воздуха или тепловым насосам с воздушным источником, которые используют наружный воздух в качестве теплоносителя.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Воздушные тепловые насосы являются наиболее распространенными, а также самыми доступными в установке. Также доступны водяные тепловые насосы.

Как работает геотермальный тепловой насос?

Работает как холодильник, который отводит тепло из своего внутреннего пространства и передает его на кухню. Геотермальный тепловой насос использует тот же принцип, но передает тепло от земли к вашему дому (или наоборот). Он делает это через длинные петли подземных труб, заполненных жидкостью (водой или раствором антифриза). Контуры подключены к геотермальному тепловому насосу в вашем доме, который действует как печь и кондиционер.

Во время отопительного сезона жидкость забирает тепло из земли и отдает его в геотермальную установку отопления и охлаждения, а затем в змеевики с хладагентом, где тепло распределяется с помощью воздушной или водяной системы. В сезон похолодания процесс идет в обратном порядке. Насос забирает тепло из вашего дома и передает его земле. Многие устройства также могут обеспечивать горячую воду для бытовых нужд.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Типы систем геотермальных тепловых насосов

Наиболее распространены три показанные ниже замкнутые системы. Существует также менее распространенная система разомкнутого цикла, в которой поверхностная вода или вода из колодца циркулирует по системе и возвращается в землю через выпускную трубу.

Наилучшая система, длина контура и конструкция для конкретного дома зависят от таких факторов, как климат, почвенные условия, доступная земля, требуемая нагрузка на отопление и охлаждение, а также затраты на установку на месте.

Горизонтальная система

Многослойные бухты или прямые участки полиэтиленовых труб укладываются в траншеи глубиной шесть футов. Это самый быстрый подземный вариант ch

, но он требует много открытого пространства. 2000 кв. футов. дом требует 400 футов траншей шириной два фута.

Вертикальная система

Вертикальная система используется в условиях ограниченного пространства. Скважины диаметром четыре дюйма бурятся на расстоянии около 15 футов друг от друга и глубиной от 100 до 400 футов.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Две трубы вставляются и соединяются внизу.

Система пруд/озеро

Эта система получает тепло из воды, а не из почвы. Если поблизости есть водоем, это самый дешевый вариант. Одеяло воды покрывает змеевики, закрепленные на стеллажах глубиной около 10 футов.

Сколько стоит геотермальный тепловой насос?

Самым большим недостатком установки геотермального теплового насоса является стоимость. Стоимость системы и установки может варьироваться от 10 000 до 40 000 долларов США в зависимости от ваших почвенных условий, размера участка, конфигурации системы, доступности участка и объема необходимых копаний и бурения.

Для типичного помещения площадью 2000 кв. футов. дома геотермальная модернизация может стоить до 30 000 долларов. Система может потребовать модификации воздуховодов наряду с обширными земляными работами. В новом доме затраты на установку будут ниже. Даже в этом случае геотермальная система будет стоить примерно на 40 процентов дороже, чем традиционная система HVAC.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Возмещение этих затрат за счет экономии энергии может занять от четырех до 15 лет в зависимости от тарифов на коммунальные услуги и стоимости установки. Требуется некоторая домашняя работа и профессиональные оценки, чтобы выяснить, имеет ли геотермальная система финансовый смысл в вашей ситуации.

Налоговые льготы и скидки при установке теплового насоса

Вы можете сэкономить деньги на системе геотермального теплового насоса за счет налоговых льгот. Закон о снижении инфляции от 2022 года предусматривал налоговый кредит, который может составлять до 30 процентов от стоимости жилых установок (а также 30 процентов для коммерческих зданий) для систем, отвечающих требованиям Energy Star. Эти налоговые льготы доступны до 2032 года9.0005

В вашей коммунальной компании, а также в государственных и местных органах власти могут быть доступны дополнительные скидки, а также поощрения в зависимости от дохода домохозяйства, поэтому уточните у этих организаций, если вы планируете установить тепловой насос в новом доме или модернизировать существующий дом с одним.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Каковы преимущества геотермального теплового насоса?

Значительно более низкие эксплуатационные расходы по сравнению с другими системами. Геотермальный тепловой насос немедленно сэкономит вам от 30 до 60 процентов затрат на отопление и от 20 до 50 процентов затрат на охлаждение по сравнению с обычными системами отопления и охлаждения.

Использует чистую возобновляемую энергию (солнце). При использовании геотермального теплового насоса сжигание на месте не происходит и, следовательно, не происходит выбросов двуокиси углерода, окиси углерода или других парниковых газов. В доме также нет проблем с безопасностью или качеством воздуха, связанных с горением. (Насосный агрегат использует электричество, которое может быть выработано с использованием ископаемого топлива.)

Может устанавливаться при новом строительстве и модернизации . Однако модернизация, требующая модификации воздуховодов, обходится намного дороже.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Гораздо тише других систем охлаждения. Нет шумного наружного компрессора или вентилятора. Внутренний блок обычно такой же громкий, как холодильник.

Низкие эксплуатационные расходы и долгий срок службы. Внутренние компоненты обычно служат около 25 лет (по сравнению с 15 или менее годами для печи или обычного блока переменного тока) и более 50 лет для контура заземления. Система имеет меньше движущихся частей и защищена от внешних воздействий, поэтому требует минимального обслуживания.

Каковы недостатки геотермального теплового насоса?

Не проект DIY. Расчет, проектирование и установка требуют профессионального опыта для создания наиболее эффективной системы.

Еще относительно новый. Это означает меньше установщиков и меньше конкуренции. поэтому цены остаются высокими.

Установка сильно разрушает ландшафт. На некоторых лотах это может быть даже невозможно.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Тяжелое буровое или землеройное оборудование обязательно раздавит ваши призовые петунии.

Подходит ли вам геотермальная энергия?

Ежегодно в США устанавливается около 100 000 геотермальных охлаждающих и тепловых насосов. По словам Боба Донли, менеджера по поддержке клиентов компании GeoSystems LLC в Миннесоте, интерес к геотермальным системам отопления, вентиляции и кондиционирования воздуха действительно растет.

Необходимо учитывать несколько факторов, которые могут сделать ваш дом пригодным для установки геотермальной системы отопления, вентиляции и кондиционирования воздуха:

• Может выдержать первоначальные затраты и планировать оставаться в вашем доме в течение как минимум четырех-семи лет (новое строительство) или 10-12 лет. лет (модернизация) для возмещения первоначальных затрат за счет экономии энергии/затрат.

• Живите на большом участке с прудом или колодцем. Это позволит вам использовать менее дорогую петлевую систему (см. рис. D).

• Строите новый дом и можете включить первоначальные расходы прямо в ипотеку.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Вы сэкономите на отоплении и охлаждении в первый же день.

• Иметь существующий дом с высокими счетами за электроэнергию. Скорее всего, это означает, что в настоящее время вы используете пропан, нефть или электричество для отопления и геотермального охлаждения.

Популярные видео

Какими будут системы отопления будущего?

/ / /

Будь то новое здание или модернизация старого здания: каждый, кто планирует модернизацию своей системы отопления, должен внимательно присмотреться к системам отопления будущего. Потому что, хотя системы отопления, работающие на ископаемом топливе, обычно дешевы, их эксплуатация будет стоить больших денег в течение следующих нескольких лет. Природный газ и мазут зависят от мирового рынка и в то же время доступны только в ограниченных количествах. Вот почему системы отопления на мазуте или природном газе не рассчитаны на будущее. Ископаемое топливо также облагается налогом на выбросы углерода, что делает его еще более дорогим.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Современные системы отопления, использующие возобновляемые источники энергии, такие как солнечные батареи или тепловые насосы, защищают окружающую среду. Энергия солнца, воздуха, земли или воды доступна бесплатно. Это значительно снижает затраты на электроэнергию в будущем. Энергоэффективные системы отопления делают владельцев недвижимости более независимыми от поставщиков энергии и политики. Системы отопления, такие как тепловые насосы, солнечная тепловая энергия или отопление с помощью биомассы, способствуют переходу сектора отопления в качестве значительной части перехода энергии. Но какая система отопления будущего подходит для старых или новых зданий?

Большие субсидии для систем отопления будущего с использованием возобновляемых источников энергии

Правительство поддерживает возобновляемые источники энергии привлекательными субсидиями для достижения целей энергетического перехода в Германии. Следует отметить, что ежегодный бюджет на эти субсидии ограничен, и рекомендуется подавать заявки заблаговременно.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Заявки на субсидии всегда должны подаваться подрядчику по отоплению до начала мероприятия, а также до подписания договора или покупки системы. Для этой цели требуется или, по крайней мере, рекомендуется консультация эксперта по энергоэффективности, которая также субсидируется. Для реставраторов старого дома, как правило, целесообразно составить с консультантом индивидуальную дорожную карту реновации, чтобы получить дополнительные субсидии на новую систему отопления. Для многих отопительных систем будущего могут применяться различные программы субсидирования KfW, BAFA, а также федерального правительства и правительств земель, а в некоторых случаях они могут быть объединены. В зависимости от типа отопления и размера системы в Германии может быть реализовано возмещение до 50 процентов инвестиционных затрат на отдельные меры в рамках перехода сектора отопления. Независимо от того, является ли целью реконструкции дом с нулевым потреблением энергии или просто уютное старое здание, с этими системами отопления вы уже сегодня смотрите в будущее:

Тепловые насосы

Тепловые насосы используют свободные ресурсы окружающей среды.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Они черпают тепло из воздуха, грунтовых вод или слоев земли. Все тепловые насосы очень энергоэффективны, если не требуется высокая и постоянная тепловая нагрузка. Этим требованиям лучше всего отвечают новые здания с оптимальной изоляцией. Также вместо радиаторов целесообразно использовать теплые полы или аналогичное панельное отопление. В сочетании с фотогальваникой тепловые насосы почти не требуют дополнительной дорогостоящей энергии. Это хорошо не только для окружающей среды, но и для бюджета. В лучшем случае владельцы недвижимости получают даже автономную систему горячего водоснабжения и отопления. В зависимости от местоположения тепловой насос, безусловно, является одной из перспективных систем отопления. Бесплатная энергия и независимость от ископаемого топлива делают эту систему отопления очень привлекательной. В сочетании с фотогальванической системой возможно автономное, бесплатное и экологичное энергоснабжение, особенно в новых зданиях. В зависимости от местных условий и окружающей среды один из трех вариантов тепловых насосов может оказаться системой отопления будущего.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Тепловой насос «воздух-вода»

Тепловой насос «воздух-вода» работает практически везде, засасывая наружный воздух и используя его для нагрева теплоносителя. Эта система отопления является самой дешевой из-за простоты и простоты монтажа. Однако тепловому насосу требуется больше электроэнергии в холодные дни, чтобы поднять воздух до минимальной температуры.

Тепловой насос «рассол-вода»

Наиболее энергоэффективным вариантом является тепловой насос «рассол-вода». Он использует геотермальное тепло равномерно в течение года и, таким образом, имеет постоянно низкое энергопотребление. Как и в случае с тепловым насосом типа «вода-вода», для глубокого бурения требуется официальное разрешение. В качестве альтернативы кольцевой траншейный коллектор является решением без разрешения, но требует больше места в саду.

Тепловой насос типа «вода-вода»

Этот тепловой насос, получающий тепло из грунтовых вод, стоит дороже. Всегда требуется разрешение.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Это также требует рытья двух колодцев, что влечет за собой более высокие инвестиционные затраты и требования к обслуживанию. Если уровень грунтовых вод относительно высок, тепловой насос грунтовых вод чрезвычайно эффективен и экономичен.

 Стоимость приобретения:

  • Тепловые насосы воздух-вода: от 10 000 до 15 000 евро

  • Рассольно-водяные тепловые насосы: от 20 000 до 25 000 евро в зависимости от типа коллектора

  • Тепловые насосы типа «вода-вода»: от 20 000 до 25 000 евро в зависимости от глубины залегания грунтовых вод и отопительной нагрузки

  • Возможные дополнительные затраты на приобретение фотогальваники

Субсидии:

  • Программа KfW: Жилые дома — кредит на индивидуальные мероприятия, новостройки с эффективным уровнем дома 40 (261)

  • Кредит на жилое строительство BEG — индивидуальные меры, существующее здание 5 лет и старше (262)

  • Субсидия на погашение до 35% приемлемых расходов, максимум 30 000 евро

  • Программа KfW: Возобновляемые источники энергии – стандартный кредит (270) для геотермального теплового насоса и фотогальваники

  • Тепловой насос для замены масляного отопления: + субсидия 10%

  • Модернизация системы отопления в рамках индивидуальной дорожной карты реконструкции + субсидия 5%

Преимущества:

  • Использует бесплатное тепло окружающей среды

  • Не требует ископаемого топлива

  • Очень экологичный и с низким уровнем выбросов

  • Занимает мало места, так как не требует хранения топлива

  • Низкие требования к обслуживанию

  • Дом с нулевым потреблением энергии возможен в сочетании с фотогальваникой

  • Подходит для горячего водоснабжения и отопления

Недостатки:

  • Для тепловых насосов, использующих тепло земли или грунтовых вод, обычно требуется разрешение.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

  • Воздушные тепловые насосы менее эффективны в холодных условиях

  • Требуется хорошая изоляция и, по возможности, панельный обогрев

  • От 25 до 30 процентов спроса на электроэнергию

  • Затраты на приобретение относительно высоки

Солнечная тепловая энергия

Одной только солнечной энергии достаточно, чтобы нагреть жилые помещения до уютного тепла. При достаточном количестве солнечных батарей на солнечной крыше реставраторы и строители в будущем будут бесплатно обогревать свое имущество. Солнечная тепловая энергия также служит для подачи горячей воды без необходимости в другой системе отопления. Солнечная тепловая система — самая экологичная система отопления будущего, но она имеет свои недостатки из-за низкого уровня солнечной радиации в холодное время года. По этой причине солнечная тепловая энергия лучше всего подходит в качестве вторичной системы отопления или дополнительной системы отопления в составе гибридной системы.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Только системы с солнечными коллекторами, которые одобрены и соответствуют определенным минимальным требованиям, имеют право на субсидии.

Расходы на приобретение:

Дотации:

  • Программа KfW: Жилые дома — кредит на индивидуальные меры, новое строительство с эффективным домом 40-го уровня (261)

  • Кредит на жилое строительство KfW BEG — индивидуальные меры, существующее здание 5 лет и старше (262)

  • До 30% допустимых сумм

  • Субсидии на основе урожайности возможны от 20 квадратных метров и выше

  • В рамках гибридной системы отопления RE 35%, с бонусом замены масляного отопления 45%

  • Для газового гибридного отопления 30%, в качестве замены масляного отопления 40%

  • Планируется газовое отопление 20%

  • Модернизация системы отопления в рамках индивидуальной дорожной карты реконструкции + субсидия 5%

Преимущества:

  • Солнечная энергия является бесплатной и возобновляемой энергией

  • Снижает годовой расход энергии на производство тепла

  • Солнечное тепло может хорошо сочетаться с другими видами отопления

  • Относительно низкие инвестиционные затраты

  • Жизнеспособность в среднем через 15 лет

  Недостатки:

  • Уклон и выравнивание крыши, а также затенение влияют на эффективность

  • При наибольшей потребности в тепле меньше всего солнечной радиации

  • Мощность в зимние месяцы составляет всего 20-30 процентов от максимальной тепловой нагрузки

Пеллетное отопление

Пеллетное отопление – это одна из систем отопления, использующих биомассу.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Система работает автоматически и аналогично системе масляного отопления. Он производит постоянное тепло и соответствует законодательным требованиям в соответствии с ЭЭГ. Система отопления на пеллетах стабильно работает круглый год. В настоящее время пеллеты дешевле ископаемого топлива. С ростом спроса в будущем это может измениться.

Субсидии:

  • Программа KfW: Жилые дома — кредит на индивидуальные меры, новое строительство на уровне эффективного дома 40 (261)

  • Кредит на жилое строительство KfW BEG — индивидуальные меры, существующее здание 5 лет и старше (262)

  • Субсидия: 35%

  • Инновационный бонус 40% за соблюдение лимита выбросов твердых частиц не более 2,5 миллиграммов на кубический метр

  • Отопление на биомассе вместо отопления на жидком топливе: + субсидия 10%

  • Модернизация системы отопления в рамках индивидуальной дорожной карты реконструкции + субсидия 5%

Затраты на приобретение:

Преимущества:

  • Возобновляемое сырье, доступное в регионах

  • Относительно низкий уровень выбросов углерода

  • Биомасса в настоящее время дешевле, чем ископаемое топливо

  • Хорошее дополнение к гибридному отоплению

  • Полностью автоматический режим

Недостатки:

  • Требуется много места для хранения

  • Генерирует твердые частицы

  • Регулярная очистка и удаление золы

Топливные элементы

Топливные элементы являются одной из самых перспективных систем отопления.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления Это потому, что этот тип отопления производит тепло для отопления, горячей воды и электричества одновременно. Эта система отопления использует принцип комбинированного производства тепла и электроэнергии и поэтому очень энергоэффективна. Используя холодное сгорание, топливный элемент использует химическую реакцию для выработки электроэнергии. Система отопления преобразует подаваемый природный газ через каталитический нейтрализатор для получения водорода и двуокиси углерода. Водород реагирует с кислородом, вырабатывая электричество. Хотя обычно используется ископаемый природный газ, системы отопления на топливных элементах чрезвычайно энергоэффективны благодаря комбинированному производству тепла и электроэнергии. Имеют высокий КПД более 90 процентов. Топливные элементы также могут работать на биогазе, если таковой имеется. В ближайшие несколько лет топливные элементы должны стать более популярными в качестве отопительных систем будущего, особенно если цены на приобретение продолжат падать, а биогаз станет более доступным.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Стоимость приобретения:

  • От 18 000 евро, в зависимости от отопительной нагрузки. Для среднего дома на одну семью с нормальным энергопотреблением реально ожидать не менее 30 000 евро плюс подключение к газу.

Субсидии:

  • Программа KfW: Энергоэффективное строительство и модернизация — Грант на топливные элементы (433)

  • Инвестиционная субсидия в размере до 40% при приобретении и контракте на полное техническое обслуживание сроком на 10 лет, а также консультации экспертов по энергоэффективности

  • Базовая сумма 6 800 евро, 550 евро за 100 Вт мощности, максимум 34 300 евро

  • Относится к системам отопления мощностью от 0,25 до 5 кВт

  • Для новых и старых зданий

  • Может использоваться в качестве дополнения к федеральной субсидии на эффективные здания (BEG)

  • Модернизация системы отопления в рамках индивидуальной дорожной карты реконструкции + субсидия 5%

Преимущества:

  • Высокая эффективность более 90 процентов

  • Низкий уровень выбросов при использовании биогаза

  • Значительно более эффективны, чем обычные системы отопления на жидком топливе или газе

  • Система отопления, горячего водоснабжения и производства электроэнергии

  • Почти не требует обслуживания и бесшумный

  • Идеально подходит для высоких потребностей в электроэнергии в вашем собственном доме

Недостатки:

  • В настоящее время не подходит для частных домохозяйств с низким потреблением энергии

  • Новая технология нагрева без многолетнего опыта

  • Затраты на приобретение очень высоки

  • Использует ископаемый природный газ или биогаз, которые нельзя приобрести в масштабах всей страны

Комбинированная теплоэлектростанция

ТЭЦ работает по тому же принципу, что и топливный элемент, но менее эффективна.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления В когенерационной установке используется двигатель внутреннего сгорания для сжигания нефти, газа или биомассы. Система отопления имеет право на субсидии только в том случае, если она не работает на ископаемом топливе. В настоящее время ТЭЦ еще не является оптимальным решением для обычных домов на одну семью.

Субсидии:

Стоимость приобретения:

Преимущества:

  • Производство электроэнергии, горячей воды и тепла

  • 5
  • Право на получение субсидий в качестве отопления ТЭЦ при использовании биогаза или пеллет

  • Электричество может быть компенсировано при подаче в сеть

Недостатки:

  • Слишком дорого и негабаритно для частного домохозяйства

  • Небольшие системы вряд ли можно купить

  • Имеет смысл только в том случае, если существует высокий спрос на энергию для отопления и электричества

  • Жизнеспособность в среднем через 25 лет

Гибридное отопление

Гибридное отопление состоит из газового конденсационного котла в сочетании с системой отопления, использующей возобновляемые источники энергии.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления С одной стороны, существуют системы отопления на биомассе, которые отапливают помещения за счет сжигания древесины, щепы или пеллет. В качестве альтернативы газовое отопление можно комбинировать с солнечной тепловой системой или тепловым насосом более экологичным способом. Гибридная система отопления RE использует не природный газ, а только возобновляемые источники энергии. Эта гибридная система отопления состоит из двух или более видов отопления, объединенных в одну систему с буферным баком. Таким образом, дровяное отопление, солнечная тепловая энергия и тепловые насосы могут эффективно использоваться в различных комбинациях.

Расходы на приобретение:

Дотации:

  • Программа KfW: Жилые дома — кредит на индивидуальные меры, новое строительство с эффективным домом 40-го уровня (261)

  • Кредит на жилое строительство KfW BEG — индивидуальные меры, существующее здание 5 лет и старше (262)

  • Газовый гибридный нагрев 30%

  • RE гибрид: 35% субсидия на погашение

  • 9Гибрид 0002 RE с инновационным бонусом: 40%

  • Гибридное отопление вместо масляного отопления: + 10% субсидия

  • Модернизация системы отопления в рамках индивидуальной дорожной карты реконструкции + субсидия 5%

Преимущества:

  • Комбинация преимуществ различных систем отопления

  • Гибридное отопление RE подходит даже для автономного энергоснабжения

  • Чрезвычайно безопасен для окружающей среды при использовании исключительно возобновляемых источников энергии

  • Перспективное отопление, которое можно комбинировать по отдельности

  • Использование различных источников энергии компенсирует большие колебания цен

Недостатки:

Отопительные системы будущего: сделать правильный выбор сегодня?

Тенденция будущего явно заключается в использовании возобновляемых источников энергии, большинство из которых даже доступны бесплатно.Чертеж отопления частного дома: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
