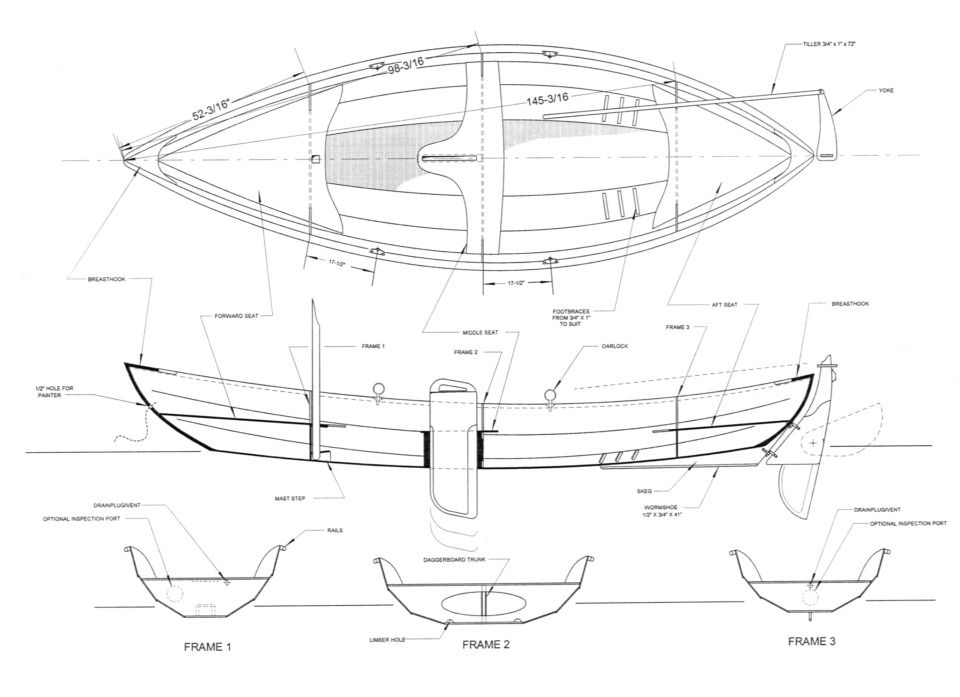

Чертеж лодки деревянной: Чертеж деревянной лодки «Skiff» для постройки своими руками

Нет комментариев

Чертеж лодки деревянной: Чертеж деревянной лодки «Skiff» для постройки своими руками

Деревянная лодка своими руками, чертежи, схемы, фото / Сибирский охотник

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару… И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

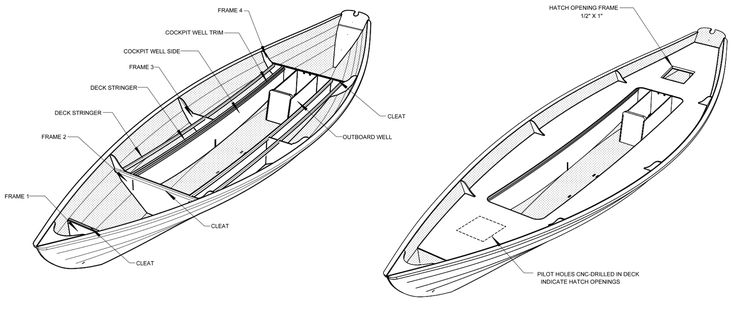

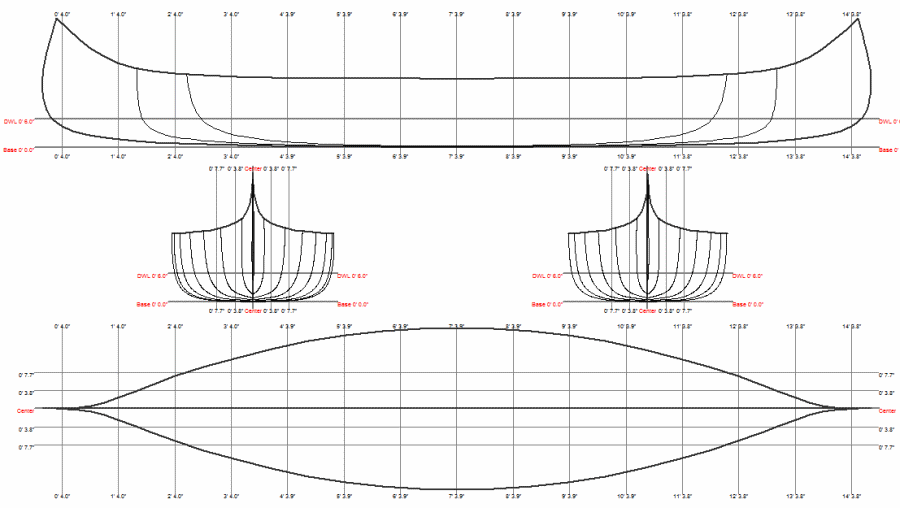

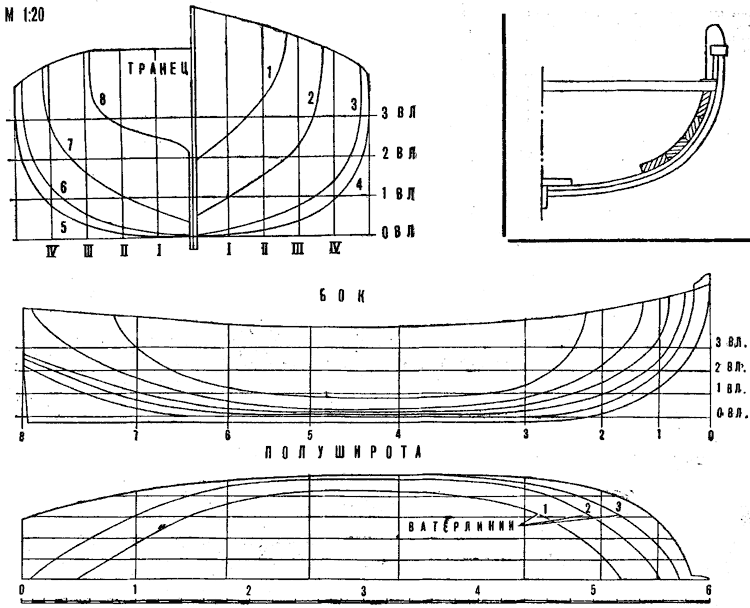

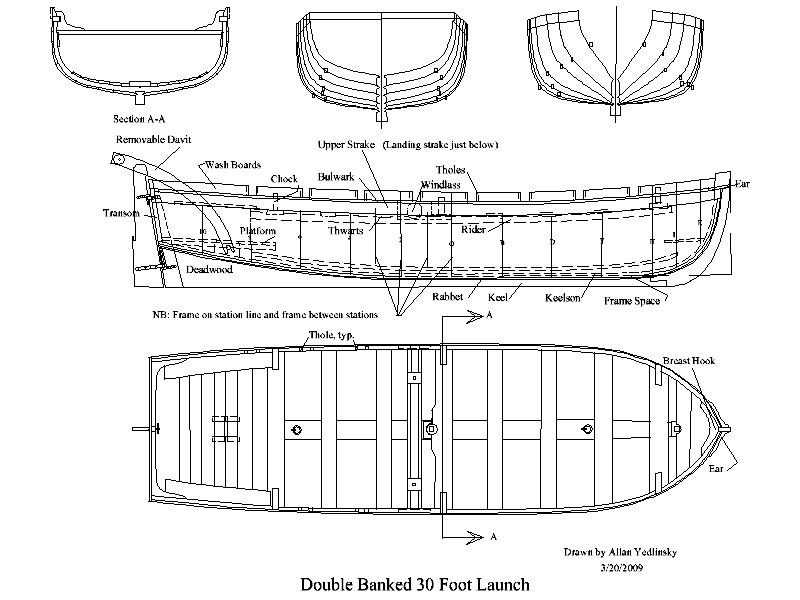

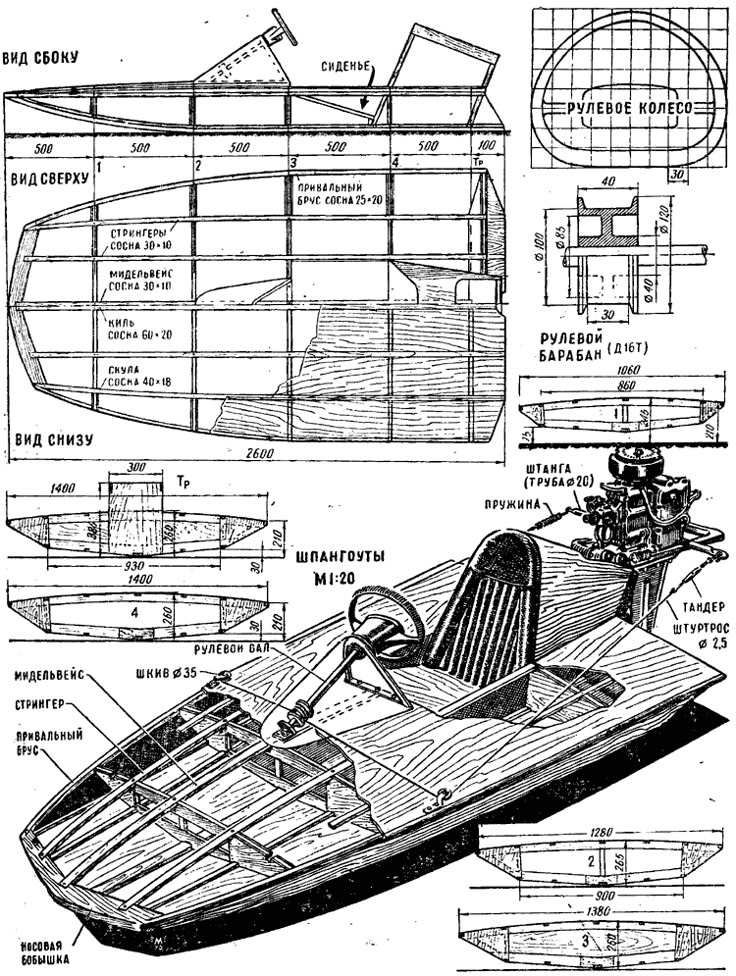

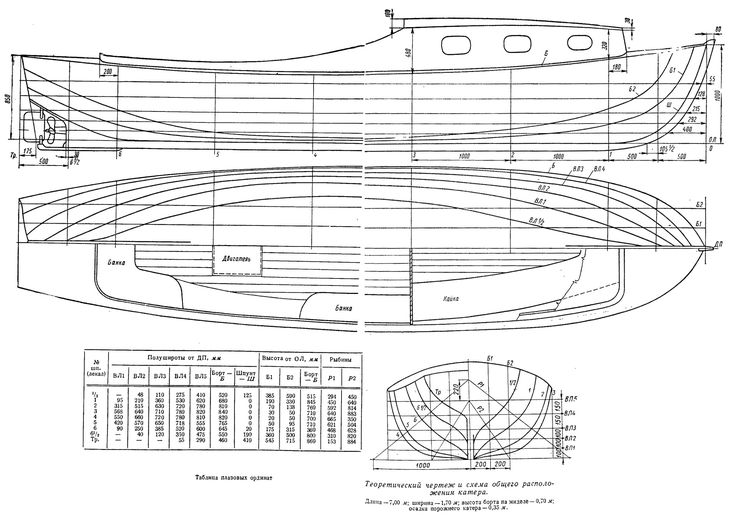

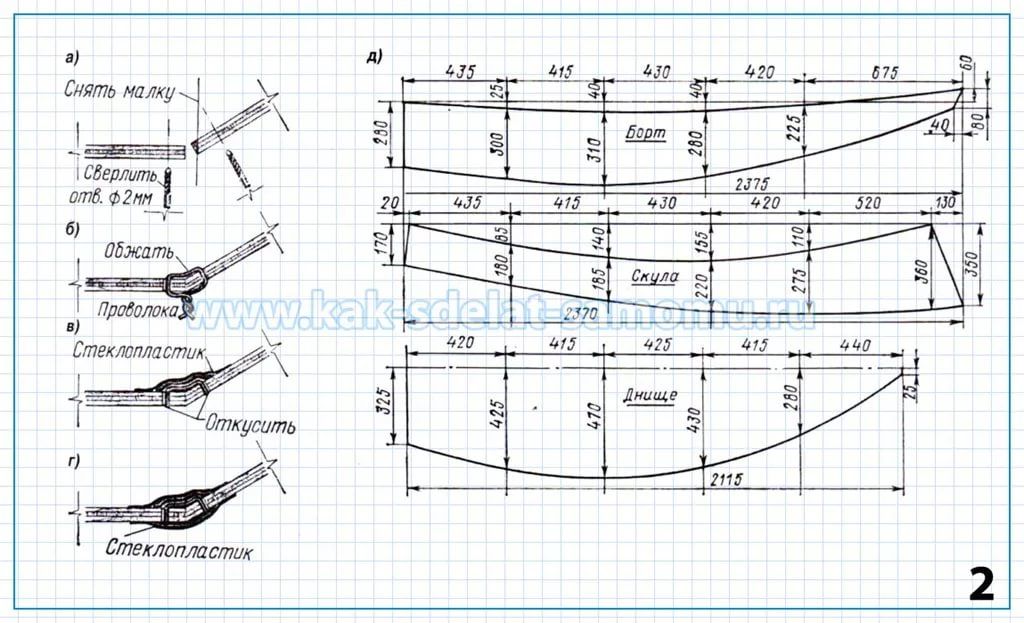

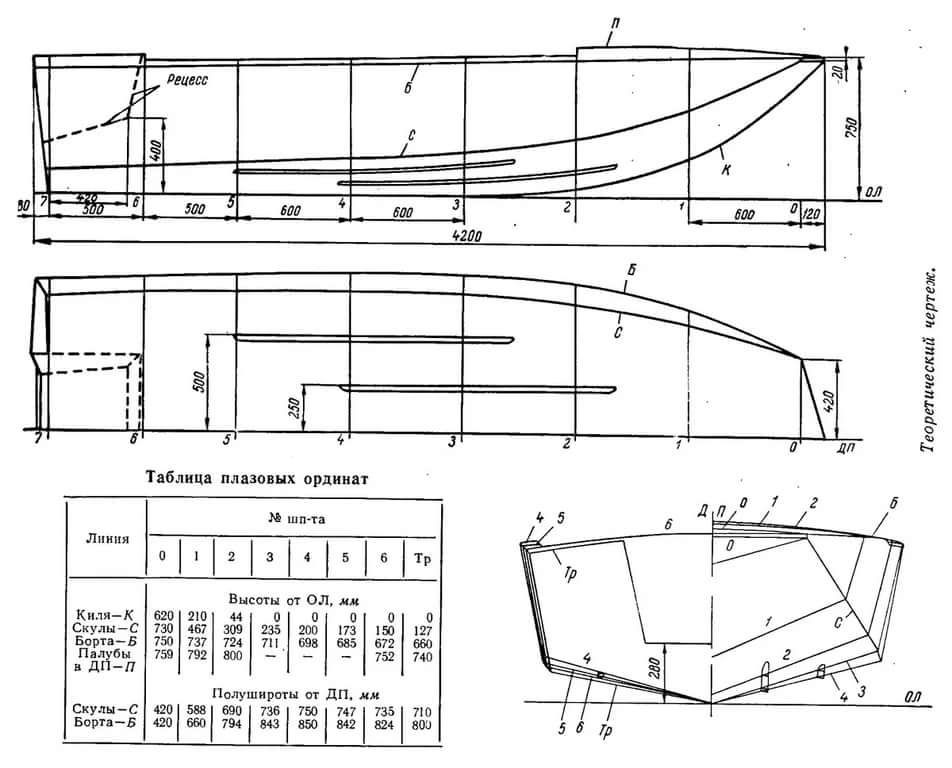

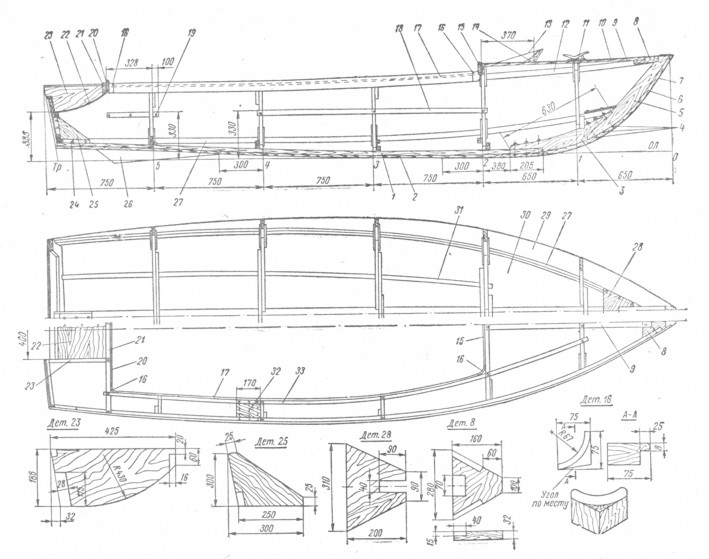

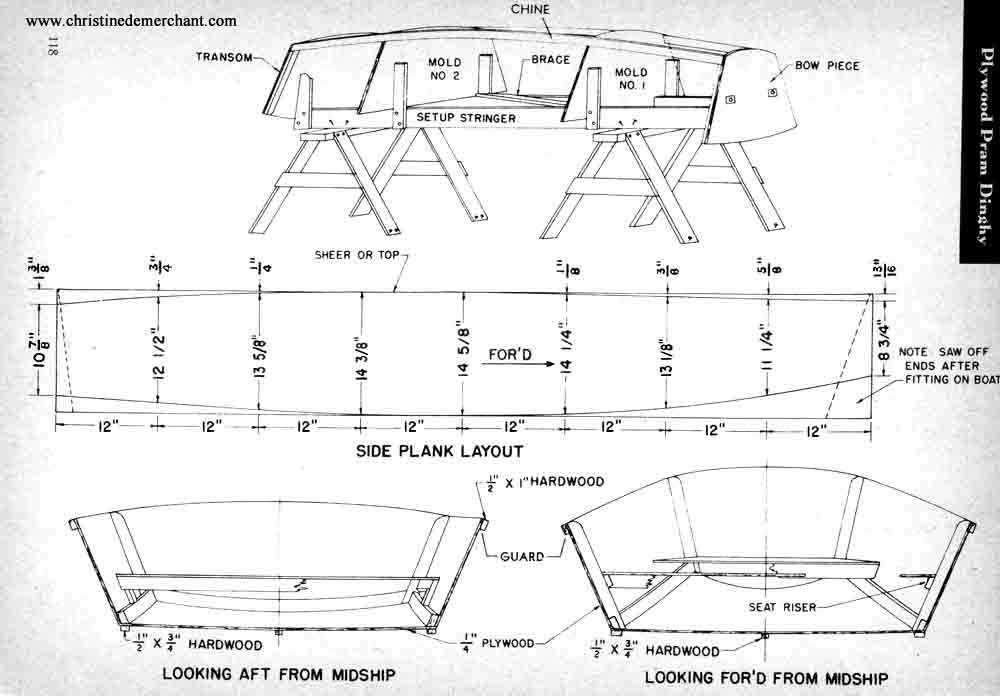

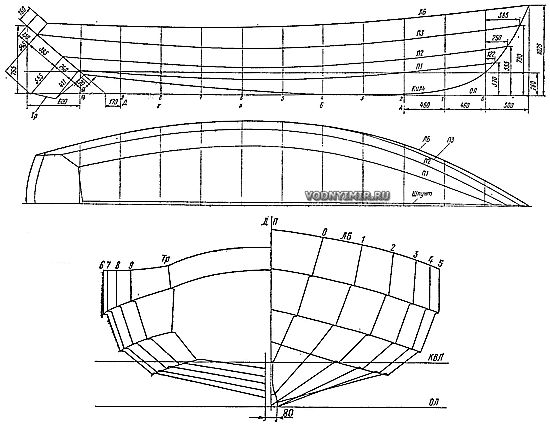

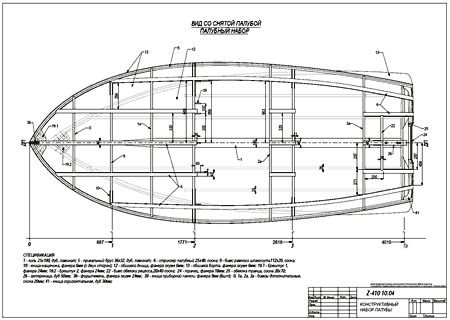

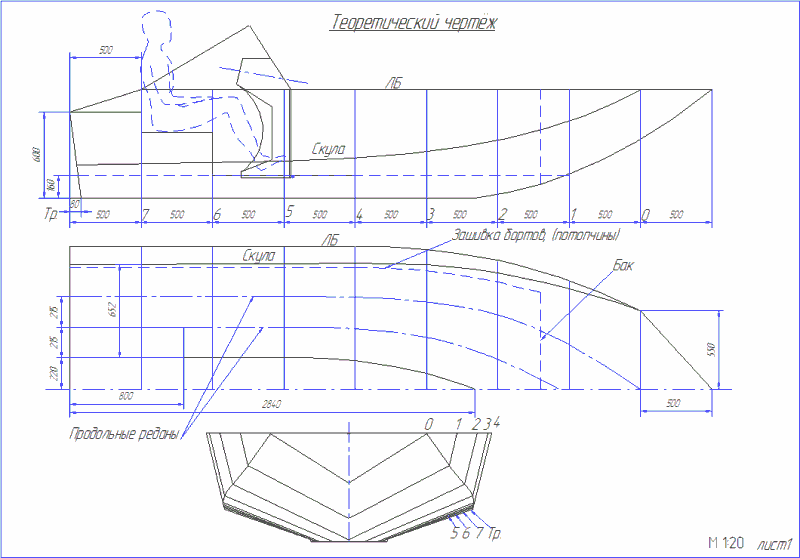

Чертежи и фото

Деревянная лодка своими руками – как своими руками построить лодку из досок, дерева и жести, чертежи

VodaBereg рассказывает, как без труда самостоятельно построить деревянную лодку на долгие годы.

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

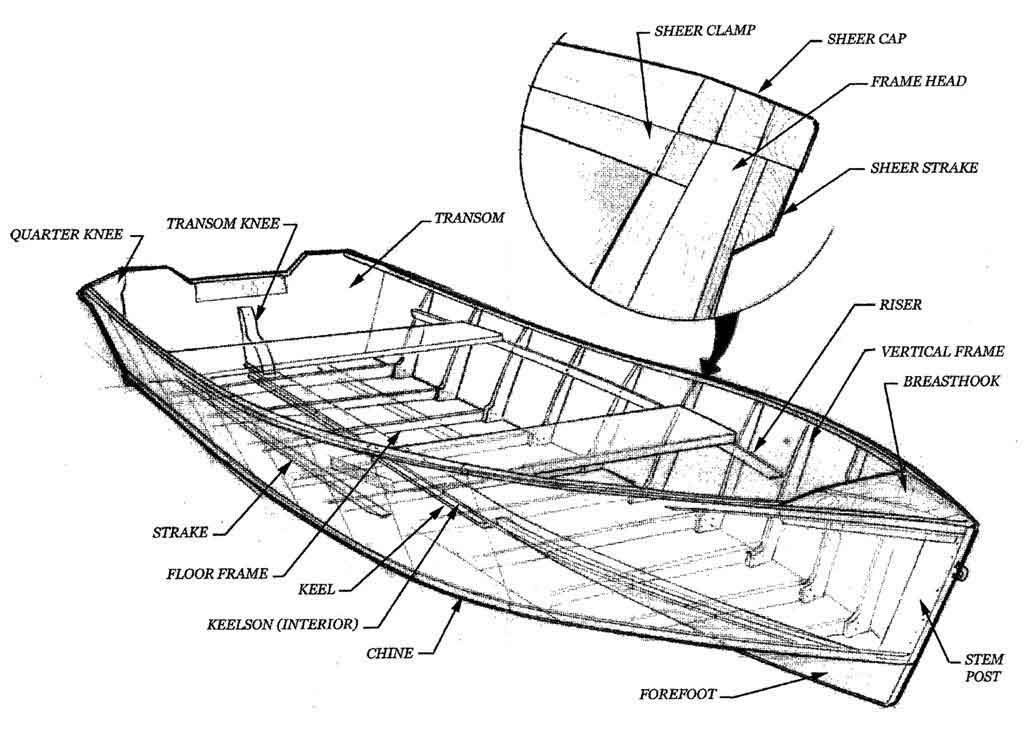

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

Из ткани.
Лодки из дерева.
Из фанеры.
Из пластика.
Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).

По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

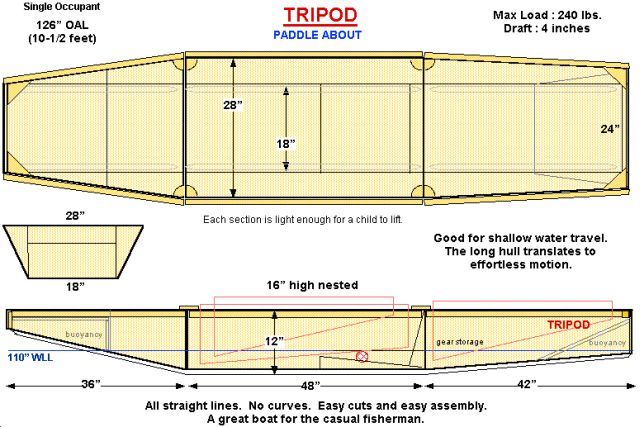

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища.

Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.
