Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.
Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.
Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.
Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.
Конструктивная часть лестниц винтового плана может отличаться.
Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.
Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here
Виды винтовых лестниц:
Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.
Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.
Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.
Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.
Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.
Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.
Расчёт должен осуществляться по следующим правилам:
Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.
Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.
Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.
Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.
Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.
Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.
Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.
Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.
Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.
Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.
Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.
Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.
Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.
Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here
На последнем этапе устанавливается ограждение.
Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.
Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.
Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.
Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

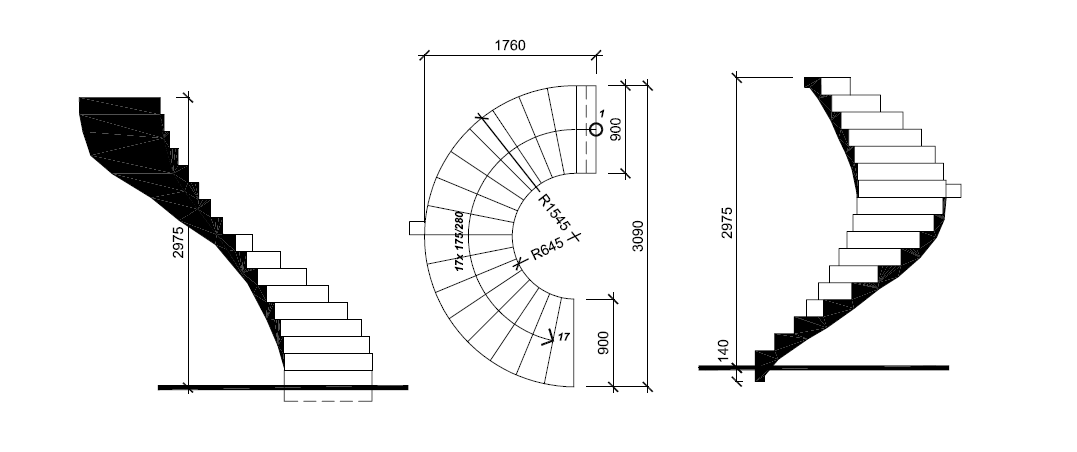

Рис. 1 Общий чертеж лестницы
Рис. 2 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.
По этому чертежу изготавливаются детали, из которых собирается конструкция.

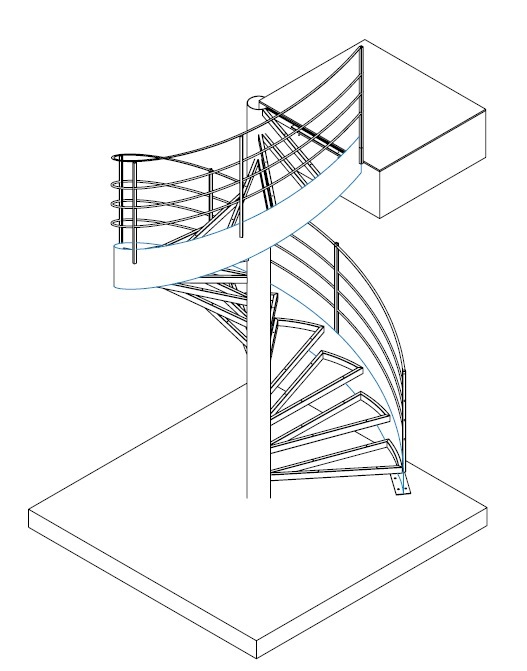

Рис. 3 Пример чертежа ступени
Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.
Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.
Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.
Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.
Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.
Содержание:
Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:
1.
Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.
2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.
3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.
4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.
Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.
Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:
Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов.
Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.
Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:
Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.
Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.
Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик.
Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото
Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.
Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.
В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:
Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.
Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями.
А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.
В данном видео вы узнаете, как сделать винтовую лестницу:
Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:
Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.
Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка.
Этот параметр легко измерить и применить для последующих расчетов.
Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.
Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.
Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней.
Новое число и будет равно высоте проступка.
Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.
Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).
Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.
Не забываем рассчитать ширину ступенейЗначение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см.
Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).
Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.
Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.
[1]
Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
Возвести надежную красивую лестницу можно из чугуна или стали.
Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.
Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:
Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:
Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой.
Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.
Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.
Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.
В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.
После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.
Часть конструкции можно обшитьВинтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.
Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.
Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.
Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней.
Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.
Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.
Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.[2]
Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.
Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.
Главная задача при установке винтовой лестницы – правильно выполненные расчеты.
Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.
Винтовая лестница своими руками
Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).
По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

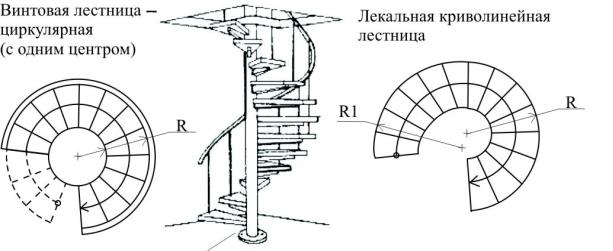

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.
Деревянная винтовая лестница своими рукамиОт выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.
Перила делают из дерева твердых пород, металла, возможно их комбинированное применение.
Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.[3]
В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:
Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов.
Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.
Метки: Лестница Винтовая лестница
Винтовые лестницы на видео.
Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.
Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.
В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.
Видео удалено.
| Видео (кликните для воспроизведения). |
В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.
Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

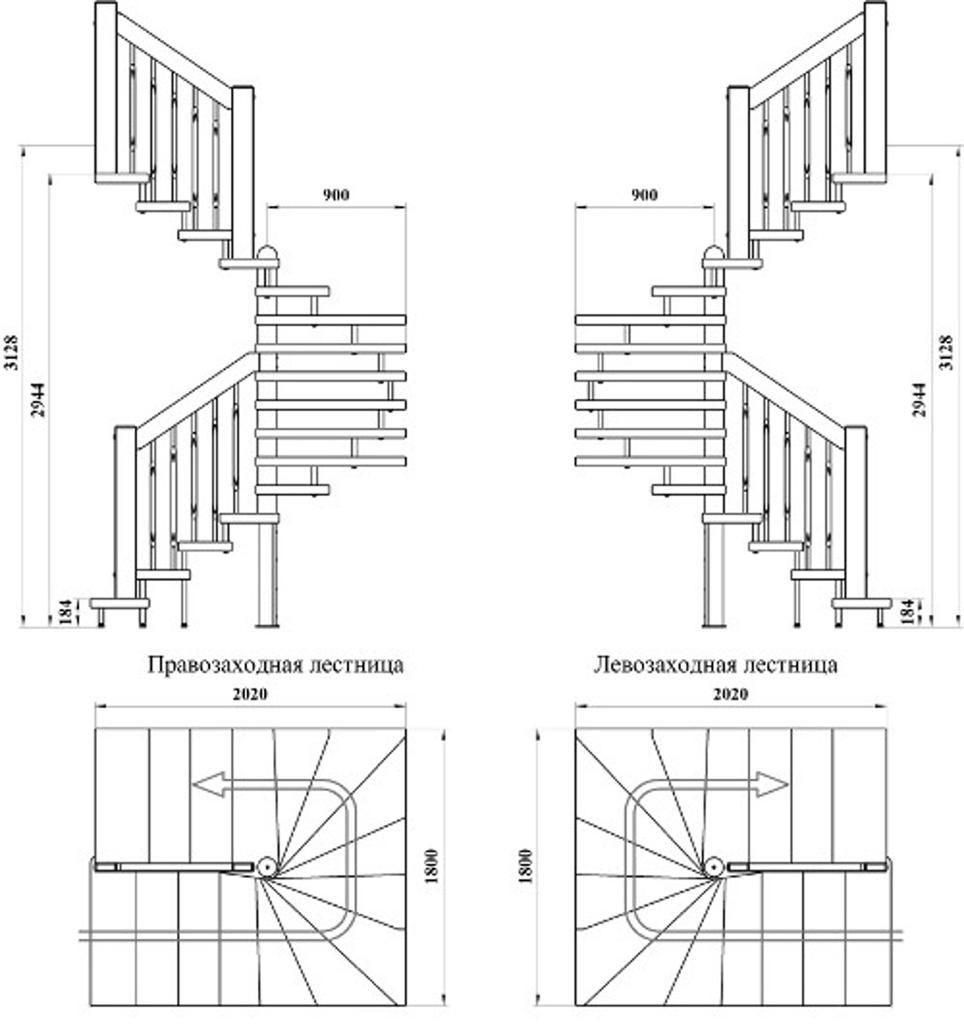

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:
Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).
Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.
[4]
Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.
Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане.
Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.
Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.
Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.
Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.
Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).
[5]
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.
После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[6]
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части.
В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.
Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра.
С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.
Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.
Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:
Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями.
При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.
В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.
Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.
Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины.
Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.
Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.
При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.
Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях.
Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.
Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.
После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения.
Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.
Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.
Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.
Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени.
Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.
Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.
В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.
Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.
После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями.
Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:
Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.
Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.
Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.
Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.
Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.
Во-первых, если узел выполнен правильно и опорная труба установлена перпендикулярно к крестовине, достаточно положить строительный уровень на верхнюю грань опорной трубы, чтобы проверить ее горизонтальность.
Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.
Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.
Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.
При правильно выполненных расчетах и подходящей высоте трубы останется только нарезать резьбу сверху. Таким образом, подготовку центральной стойки можно будет считать завершенной.
Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой).
С трубы и сгона нужно обязательно снять фаску.
В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.
Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.
Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.
На нижнем конце обжимной трубы должна располагаться внутренняя резьба.
В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.
Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.
Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.
Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.
Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.
Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.
Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.
В верхней части лестница может быть зафиксирована любым из двух способов: посредством напуска площадки на перекрытие и прочного их соединения или с помощью жесткого монтажа к обжимной трубе поручня ограждения.
После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы.
С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.
Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.
Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.
Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена.
Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.
Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.
Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия.
Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.
Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.
Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.
Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.
Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.
На этих фото показаны винтовые лестницы в доме, возведенные своими руками:
Видео удалено.| Видео (кликните для воспроизведения). |
, 2016. — 368 c.Чертеж винтовой лестницы из металла
Оценка 5 проголосовавших: 1Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.
Винтовые лестницы в частном доме
После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид.
Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.
Содержание статьи
Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:
| Тип винтовой лестницы | Особенности |
У стены | В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах. |
Отдельно стоящая, с защемлением ступенек на опорной стойке | Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны. |
Отдельно стоящая без центральной опорной стойки | Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства. |
Опора ступенек на трубу большого диаметра | В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне. |
После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.
План-чертеж винтовой лестницы в 3d
Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.
Для этого нужно:
Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.
Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.
Деревянная винтовая лестница в нише помещения
Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.
Типовая модель винтовой лестницы
При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:
В этом случае лучше монтировать более безопасную и комфортную маршевую модель.Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.
Схема расчета винтовой лестницы
Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:
Чертеж для изготовления конструкции
Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.
Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:
Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м
Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:
Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.
Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста.
Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см
Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.
В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.
Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:
Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.Конструктивные размеры для монтажа винтовой лестницы
После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.
На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.
Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:
Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.
Сборочные чертежи металлической винтовой лестницы
Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:
Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.
Виды металлических лестницМеталлическая лестница по типу конструкции может быть:
Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.
Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.
Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.
Изготовление металлических лестниц предполагает использование разных техник по обработке металла:
Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.
Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.
Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.
В зависимости от устройства несущего элемента, изделие может монтироваться:
Торцы ступеней остаются открытыми;При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.
В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.
Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.
Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.
Измеряется между «чистым» полом нижнего и верхнего уровня.
Измерение высоты
Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.
Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину.
Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .
Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.
Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.
На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга
Предположим, что после всех измерений и определений мы имеем следующие данные:
Исходя из этого, начинаем расчет винтовых лестниц.
Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.
Для этого воспользуемся формулами, известными всем из школьной программы.
Внимание!Если нужно сделать расчет полувинтовой лестницы (с углом поворота 1800), полученную длину окружности следует разделить на 2.Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.
Вместо площадки использованы забежные ступени
Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.
Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:
250 : 17 = 14,7 .
Округлим полученное значение до целого числа и получим точную высоту шага:
250 : 15 = 16,67 см.
Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:
250 – (14 х 16,7) = 16,2 см.
В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.
Чертеж деталей и конструкции в сборе
Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:
283 : 14 = 20,2 см.
Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.
Источник: https://doma-na-veka.ru/novosti/vintovaya-lestnica-na-vtoroy-etazh-svoimi-rukami-kak-postroit-vintovuyu-lestnicu-svoimi
Деревянная лестница на второй этаж — инженерное сооружение, которое должно обеспечить безопасное передвижение людей.
Нормативы, регламентирующие правила проектирования конструкций — СНиП 2.08.01-89, 2.08.02-89.
Требования, которые нужно соблюдать при изготовлении деревянной лестницы своими руками:
В лестничном марше желательно запроектировать нечетное количество проступей, так как начинать и заканчивать движение удобнее с шага одной и той же ногой.
Важно. Антискользящее покрытие и подсветка в ночное время помогут предотвратить падения.
Для расчета конструкции нужно выполнить алгоритм:
Схема деревянной лестницы
Чертеж развертка лестницы по стене
Потолочный проем проектируется с расчетом, что идущий по лестнице человек не будет задевать головой за верхнюю конструкцию. Минимальная высота от ступеньки — 2 м.
Можно воспользоваться для расчета лестницы онлайн-калькулятором. Программа выдает результат в виде чертежа с подробными размерами всех элементов.
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
По своему непосредственному предназначению существуют лестничные системы:
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.
Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.
Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.
Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.
Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.
Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:
1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.
2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.
3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.
4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.
Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.
Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.
Основные способы крепления винтовой лестницы
Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.
Есть два варианта установки винтовой лестницы.
Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.
Материалы и инструмент
Для работы нужно подготовить следующий инструмент:
Из материалов нам понадобится:
Инструкция по монтажу винтовой лестницы
Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.
Шаг 1: Чертеж.
Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.
СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы. Самый удобный угол подьема от 23 до 37 градусов.
Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.
Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.
СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.
Шаг 2: Готовим опору.
В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.
ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!
Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.
Шаг 3: Подготавливаем ступени.
В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.
ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.
Шаг 3: Сборка.
После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.
Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.
Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.
СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.
Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.
Видео по теме:
1. Винтовая лестница из металла своими руками – это реально!
2. Винтовая лестница на даче своими руками: приступаем к работе
3. Сколько придется заплатить, чтобы сделать винтовую лестницу самому
Настоящий мужчина должен вырастить сына, построить дом и посадить дерево. Так гласит известная пословица. На деле достаточно куда более простых вещей – например, сделать своими руками винтовую лестницу. Пошаговые рекомендации и полезные советы, данные ниже, позволят вам смастерить простую и красивую конструкцию.
Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:
Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).
Винтовая лестница Spiral Decor.
И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

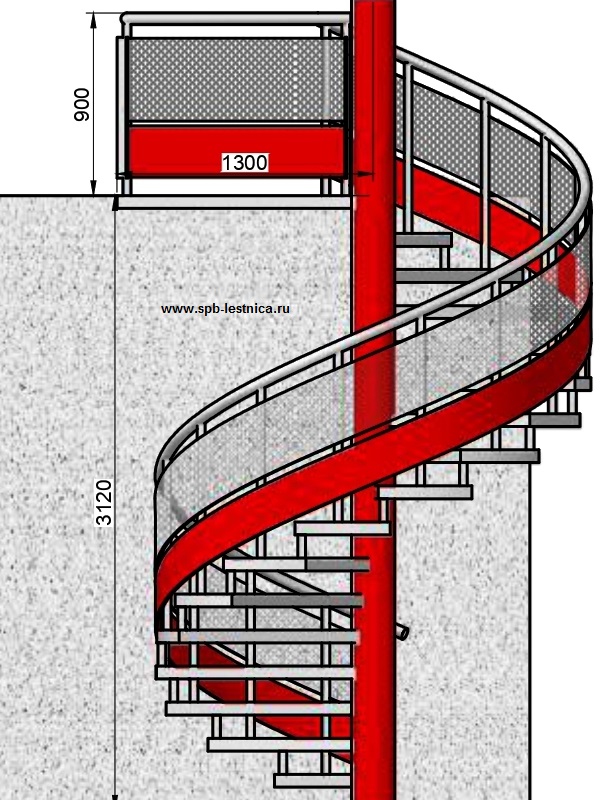

Схема устройства конструкции винтовой лестницы.
Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.
Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.
Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см.
Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см.
Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.
Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

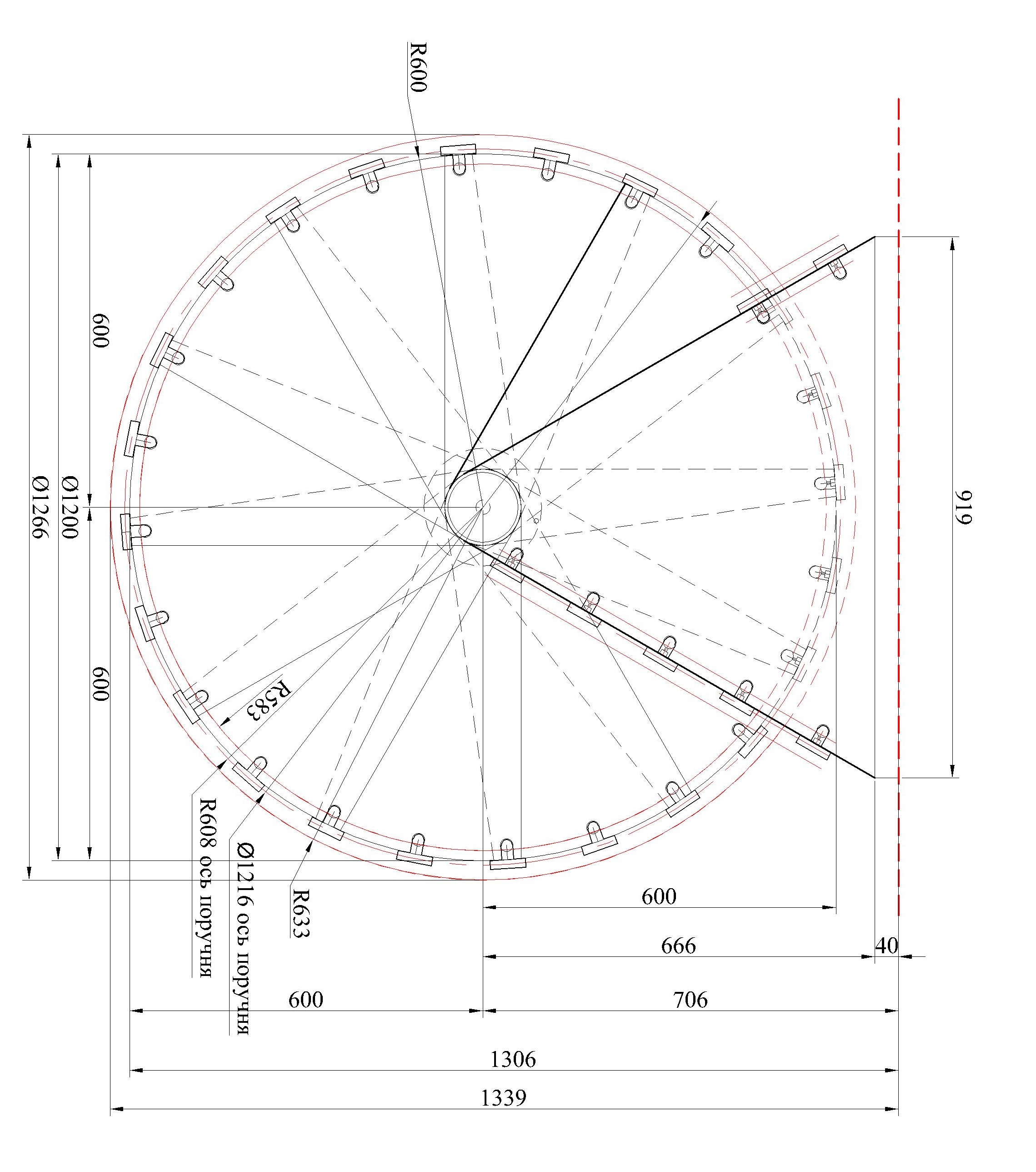

Чертеж винтовой лестницы с размерами.
Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво.
Например, превосходное решение для дачи предлагает компания Московские лестницы:
Деревянная лестница для дома и дачи.
Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.
Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.
К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.
Сварная опорная конструкция интерьерной винтовой лестницы.
Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.
Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.
Нисколько, если у вас есть все необходимые инструменты, сварочный аппарат вы одолжили у соседа, трубы нашли на территории заброшенной стройки, а ступеньки вырезали из ненужного шкафа. Правда, нет, на пластиковый профиль все равно потратиться придется.
Ну а если ничего этого нет? Давайте посчитаем:
Наконец, предположим, что сварку вы все-таки одолжили у соседа. Итого – 11 300 р.
А получится у вас что-то в этом роде:
Винтовая лестница на второй этаж, изготовленная самостоятельно.
Возможно, это дешево и практично, но об эстетике можно забыть! Выбросить вообще из головы это слово и все его синонимы.
А если к потраченной вами сумме добавить всего 9 000 р., то можно купить ту готовую лестницу, о которой мы писали выше. Или, к примеру, такую – в тех же Московских лестницах она стоит чуть дороже, 21 990 р.:
Полувинтовая лестница из древесины сосны.
А вот еще один пример лестницы, изготовленной самостоятельно: здесь поработал уже знающий мастер, а себестоимость такой конструкции будет чуть повыше.
Винтовая лестница, изготовленная самостоятельно.
В качестве примера готовых винтовых лестниц можно привести еще много разных моделей, продающихся во всех крупных магазинах готовых конструкций, отличающихся вполне хорошим качеством и очень приятным дизайн. Винтовые лестницы своими руками – фото одной из которых мы привели выше – никогда не будут иметь столь презентабельный внешний вид, как лестницы, изготовленные заводским способом – сказывается уже упомянутая сложность изготовления такой конструкции в домашних условиях. Даже если вы прекрасно понимаете, как сделать своими руками винтовую лестницу, с технической точки зрения, тягаться с профессиональными дизайнерами вам будет сложно.
Линейную перспективу можно использовать по-разному. Чтобы узнать больше о различных формах линейной перспективы, ознакомьтесь с этими уроками…
Чтобы нарисовать большинство объектов, нужно начинать либо с плоской прямоугольной плоскости, либо с фактической прямолинейной формы, т.е.е., ящик. Обычно на учебном уровне большинство перспективных проектов подкрепляют основные правила линейной перспективы, используя предмет, который остается коробочным. Примеры включают городские здания, дома, внутренние помещения (комнаты) и стандартные лестничные ступени. Часто рисование лестницы представляет собой уровень сложности, достигнутый во вводном проекте линейной перспективы.
Конечно, используя линейную перспективу, можно рисовать что угодно, даже соблазнительные. Иногда, помогая моим ученикам рисовать вышеупомянутые здания и внутреннее пространство, кто-то неизменно спрашивает: «Как нарисовать винтовую лестницу?».Вот вопросы, которые любят слышать учителя рисования. Нет ничего более увлекательного, чем работа над задачей рисования с энтузиазмом.
В следующем уроке показано, как нарисовать винтовую лестницу. Как вы уже догадались, мы начнем с коробки.
Прежде чем мы начнем рисовать лестницу, изучите иллюстрацию ниже.
Два перечисленных выше маркера имеют важное значение для рисования винтовой лестницы. Давайте начнем.
Примечание: Следующий рисунок был создан на планшете с помощью Procreate. Можно также использовать карандаш и бумагу для завершения урока. Рисование на планшете упрощает понимание учебника.Я использовал разные цветные линии для каждого шага. В своем собственном рисунке вы должны рисовать очень легко, поскольку большинство первых шагов со временем будут стерты.
Нарисуйте высокий ящик, используя одноточечную перспективу (если вы не можете нарисовать прямоугольник, используя одноточечную перспективу, сначала попрактикуйтесь в этом и вернитесь к этой статье). Здесь точка схода находится около середины прямоугольника.
Не беспокойтесь о пропорциях коробки, если вы впервые рисуете винтовую лестницу.Вы можете изменить пропорции лестницы на следующих этапах. Фактически, я изменю пропорции моей лестницы позже на рисунке.
Нарисуйте серию линий на передней части коробки. Расстояние между этими линиями определяет расстояние между вашими шагами, поэтому убедитесь, что расстояния между этими линиями одинаковы.
Теперь, используя точку схода, сделайте плоскую горизонтальную плоскость из каждой горизонтальной линии.Ваш рисунок должен немного напоминать книжный шкаф.
Эти горизонтальные плоскости должны казаться квадратами, а не прямоугольниками. При необходимости скорректируйте исходные пропорции прямоугольников и уточните формы горизонтальных плоскостей.
Теперь нарисуйте эллипс внутри каждой из этих горизонтальных плоскостей. Эллипс — это просто круг, наклоненный в пространстве. Как упоминалось ранее, цельтесь в середину четырех сторон каждой горизонтальной плоскости.
Нужна помощь в рисовании эллипсов? Как нарисовать эллипс
Только небольшой сегмент каждого из этих эллипсов позже станет частью шага. Позже у вас будет возможность уточнить края этих кривых.
Начиная с углов, проведите «X» через каждую из горизонтальных плоскостей. Так вы точно укажете центр каждой плоскости. Теперь мы можем провести длинную вертикальную линию через эти центральные точки, создав ось, вокруг которой будут вращаться наши шаги.
Позже мы утолщим эту линию, чтобы она выглядела как прочная опора, способная выдерживать вес.
Разделите каждый эллипс пополам. Заштрихуйте одну из этих половинок. Они должны быть похожи на кусочки пиццы.
Обратите внимание на узор, которому следуют эти треугольные формы, когда они вращаются вертикально вокруг оси нашей лестницы.
Давайте немного очистим наш рисунок. Сотрите исходную коробку сейчас.Это больше не полезно.
В этот момент на моем собственном рисунке я чувствовал, что ступени слишком малы по сравнению с расстоянием между ними, поэтому я удлинил два прямых края каждого шага и просто нарисовал новую кривую линию в конце каждого шага убедитесь, что новый изогнутый край соответствует степени кривизны исходного края / эллипса.
На каждой лестнице нужны перила. На каждой ступеньке лестницы проведите прямую линию вверх.Поместите эти линии в соответствующие углы. Убедитесь, что эти линии равны по длине.
Теперь соедините кончики этих вертикальных линий плавно изогнутой линией. Линия перил должна имитировать поворот лестницы, если вертикальные линии равны по длине.
Каркас нашей лестницы на месте. Тяжелая работа сделана. Пришло время немного увеличить нашу лестницу.
Увеличьте вертикальную ось, чтобы придать ей ширину.Теперь это полюс.
Кроме того, преобразуйте плоские 2D-шаги в 3D-формы, рисуя короткие вертикальные линии вверх от каждого угла и повторяя форму каждого шага в верхней части этих коротких линий (см. Иллюстрацию ниже для пояснения).
Ради правдоподобности, я добавил поддержку при каждом шаге, представляя собой центральную точку вдоль опорного полюса между каждой парой шагов. Из этих центральных точек я провел линию к приблизительному центру изогнутого края каждой ступеньки.
Когда мы используем линейную перспективу, мы используем наше воображение. Чтобы завершить создание лестницы, независимо от того, являются ли они частью более крупной композиции или отдельного упражнения, такого как мой собственный рисунок, нам нужно добавить ценность.
Чтобы создать ценность, нам понадобится источник света. Можете ли вы сказать, откуда исходит свет на завершенной лестнице внизу?
Если вы догадались, что свет идет сверху справа, вы правы.Обязательно затеняйте ступеньки в соответствии с фиксированным источником света, вместо того, чтобы затенять каждую ступеньку одинаково.
В отличие от стандартной лестницы, каждая ступенька винтовой лестницы ориентирована в другом направлении, чем те, которые расположены непосредственно над или под собой.
Поздравляю. Вы завершили обучение по винтовой лестнице. Помните, что все круглые и изогнутые объекты можно рисовать с использованием линейной перспективы. Просто начните с коробки.
Августин
19 февраля 2020 09:44
Спасибо, пожалуйста, подробности по винтовой лестнице
Спасибо
ERE
15 октября 2019 16:28
СПАСИБО! Пожалуйста, загрузите стол и стулья современной или органической формы
.метек
3 сентября 2019 12:33
кришна кумар
24 мая 2019 13:33
любезно загрузите фитинг и механический чертеж
АМИНУЛ ИСЛАМ ШАХИН
4 февраля 2019 09:27
Требуются элементы усиления винтовой лестницы
Kyaw
20 декабря 2018 15:37
ЧИКО
30 ноября 2018 19:56
Огла
25 октября 2018 11:59
Дурба
24 апреля 2018 17:16
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}Как рассчитать размеры и конструкцию винтовой лестницы
© Матеус Перейра ShareShareПочта
Или
https: // www.archdaily.com/896537/how-to-calculate-spiral-staircase-dimensions-and-designsВинтовые лестницы экономят ценные квадратные метры, поскольку занимают гораздо меньшую площадь, чем обычная лестница. Обладая смелыми формами и разнообразными конфигурациями, они также могут быть знаковыми объектами в проектах. Однако конструкция таких лестниц требует особого внимания, чтобы можно было предотвратить неприятный или опасный исход. Хотя программное обеспечение BIM упрощает этот процесс, всегда важно понимать ограничения и лежащие в основе концепции.
Винтовые лестницы могут иметь различную конструктивную конфигурацию. Самые распространенные — круглого формата с центральной мачтой, к которой крепятся ступеньки.
© Нельсон КонПри таком проектировании необходимо учитывать три основных фактора:
Важно четко понимать, где будет начинаться лестница и где она закончится на верхнем уровне, в соответствии с потоками, которые были разрешены в плане.Вам также нужно будет найти угол поворота, который определяется диаметром лестницы. Есть несколько бесплатных онлайн-калькуляторов, которые помогают упростить этот процесс. Чтобы измерить количество ступеней, важно знать диаметр и длину лестницы. Чтобы рассчитать общую длину, используйте следующую формулу:
длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180) © Matheus Pereira © Matheus Pereira © Matheus PereiraОднако , учитывая, что ступени имеют неправильную форму по мере приближения к центральной мачте, важно определить точку, в которой вы будете применять расчет ступеней лестницы.Считается, что эта «полезная линия», по которой ходит пользователь, расположена на 2/3 от центра.
Определив это, вы можете использовать тот же метод, что и обычная лестница, как мы указывали в этом посте. Единственное отличие состоит в том, что, поскольку адаптация к формуле Блонделя является более сложной, следует использовать немного более высокую толерантность.
Например, если расстояние между плитами и пространством для лестницы радиусом 100 см составляет 3,00 м, в соответствии с ее расположением в пространстве, лестница начнется в той же точке, где она закончится, то есть будет иметь угол поворота 360 °.Если подставить значения в предыдущую формулу, его общая окружность будет 6,28 м.
Используя полезную линию, вы увидите, что расчетная длина составляет 4,18 метра, где люди будут наступать. Если мы попробуем 15 ступеней, у нас будет проступь 27 см и подступенок 20 см. Применяя закон Блонделя, мы получаем в общей сложности 67, что немного превышает обычную лестницу. Для винтовой лестницы с некоторыми ограничениями это значение может быть принято.
© Mark CocksedgeХотя минимальный радиус винтовой лестницы, который следует учитывать, составляет 70 сантиметров, вы всегда должны отдавать предпочтение лестницам с радиусом не менее 80 сантиметров.Также необходимо учитывать минимальную высоту 2,15 метра между ступеньками и крышей или верхними ступенями.
Следуя этим рекомендациям, вы можете получить большую автономию при предложении винтовой лестницы. Не бойтесь, дайте волю своему творчеству и спроектируйте интересную и функциональную лестницу!
© Агнесе СанвитоЭто видео показывает нам, как нарисовать винтовую лестницу очень простым способом.Сначала рисуется горизонтальная линия, а затем — прямоугольник. Затем из четырех углов прямоугольника проводятся четыре линии, и все эти четыре линии встречаются в одной и той же точке на горизонтальной линии, которая была проведена ранее. Затем другой прямоугольник рисуется позади прямоугольника, пересекающего четыре линии, проведенные из четырех углов прямоугольника. И в редких случаях между двумя прямоугольными линиями проводится ряд линий. Затем рисуются два круга по обе стороны от редкого конца, и круги пересекаются с четырьмя сторонами прямоугольника.Затем проводятся две линии, касательные к обеим этим окружностям, и две линии, проходящие через центры этих окружностей. Затем по этой центральной линии проводят четыре плавные кривые. Затем другая линия, которая параллельна этой кривой, проводится вдоль центральной оси, после чего другая смежная линия проводится к кривой. Затем между этими изогнутыми линиями проводится ряд линий, которые в конечном итоге приводят к спиральной лестнице. И его делают темнее, придавая более темные оттенки. Таким способом можно нарисовать винтовую лестницу.
Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до продвинутого по функциям, формулам, инструментам и многому другому.
Купить сейчас (97% скидка)>
Другие выгодные предложения, которые стоит проверить:
Технический
Paragon Stairs предлагает широкий выбор материалов и отделки, чтобы ваша лестница соответствовала потребностям вашего проекта.Наши команды дизайнеров работают с вами при выборе каждого варианта дизайна, чтобы помочь вам сделать правильный выбор для пространства.
Наша отделка может быть любого цвета по системам соответствия цветов Pantone или RAL и включать:
Порошковое покрытие
Процесс порошкового покрытия Paragon как для алюминиевых, так и для стальных лестниц состоит из пяти этапов, обеспечивающих безупречный внешний вид вашей лестницы. Внимание к деталям начинается с самого первого шага с воды под высоким давлением, тепла и специальных ополаскивателей, которые подготавливают поверхность вашей лестницы.Затем ваша лестница покрывается порошком индивидуального цвета и запекается в высокотемпературной духовке. Заключительный этап нашего процесса — это пошаговая проверка, чтобы убедиться, что продукт соответствует нашим стандартам.
Горячее цинкование / цинкование
Оцинкованные лестницы Paragon — прекрасный пример качественной лестницы, которая не сломает банк. Наш процесс горячего цинкования покрывает каждую часть вашей лестницы необслуживаемым покрытием, которое гарантированно прослужит вам долго.После тщательной очистки каркаса лестницы из углеродистой стали ее окунают в раствор хлорида аммония, чтобы покрыть каждую часть вашей лестницы водонепроницаемым покрытием.
Окрашенная грунтовка Finish
В нашем процессе грунтовки используется высококачественная грунтовка, которая подготовит вашу лестницу к нанесению любой индивидуальной краски, которую вы пожелаете после укладки. Тем не менее, покупателям часто настолько нравится внешний вид нашей грунтовки, что они оставляют лестницу как есть, не беспокоясь о нанесении собственной краски. Матовый черный цвет отлично сочетается с любой современной или городской обстановкой с минималистичным декором.
Породы древесины
Древесина придает естественную красоту любому жилому или коммерческому проекту. Paragon предлагает различные породы древесины как для внутреннего, так и для наружного применения. Каждый вариант имеет свой неповторимый тон и акцент для вашего пространства. Ознакомьтесь с нашим полным списком пород древесины ниже:
Ниже вы найдете список предлагаемых нами видов древесины для использования в помещении и древесины, подходящей для использования на открытом воздухе.
| В помещении: | |
|
|
| На открытом воздухе: | |
Помимо нашего разнообразия материалов и отделки, визуальные инструменты, которые мы предлагаем архитекторам и другим профессионалам, многогранны и находятся на переднем крае отрасли.Наши штатные инженеры используют такие шаги и инструменты, как:
Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью. По сравнению с обычной лестницей, она принимает смелые формы и конфигурации.
Рисунок 1. Винтовая лестницаЕсть BIM и другое программное обеспечение для определения размеров винтовой лестницы. Но как инженер-строитель очень важно знать ограничения и основные концепции при проектировании винтовой лестницы.
Среди различных конфигураций винтовых лестниц наиболее распространен круговой формат.Здесь объясняется определение размеров винтовой лестницы.
Также читайте: Что такое винтовая лестница?
При проектировании винтовой лестницы учитываются три основных фактора:
Основываясь на плане, разработайте правильное представление о том, где лестница начинается от нижнего этажа до места ее остановки на верхнем уровне.Он дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.
1. Сначала определите размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем данный проем. (Согласно BS5395-2 1984). Это положение обеспечивает удобное размещение лестницы в данном пространстве.
Рис 2. Схема проема лестничной клеткиНапример, проем в подъезде квадратной формы 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм.Определите количество шагов для одного поворота, т. Е. На 360 градусов. В таблице ниже указаны значения ступеней для разного проема лестничной клетки.
Таблица 1. Рекомендуемые ступени стояка в соответствии со стандартами BS2. Определите высоту пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS5395-2 1984. Например, если,
Проверьте полученные значения согласно строительным нормам данной области или страны.
Таблица 2. Выписка из БС по винтовой лестнице в строительстве; Изображение предоставлено: лестница Grand Design3. Посадочная площадка — следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Не рекомендуется использовать квадратную площадку для приземления, так как она уменьшает зазор над головой.
Рис 3. План винтовой лестницы с деталями лестничной площадкиНайдите площадку для приземления в соответствии с пространством, имеющимся у выхода с лестницы.Выберите лучшее положение для посадочной плиты.
4. Разработайте план винтовой лестницы с полученными деталями. Нарисуйте грубый набросок того места, где начинается входной этап. Рисование вручную лучше начинать с посадочной площадки движением вниз. Или выберите любой калькулятор лестницы, доступный в Интернете. Ниже показана конструкция винтовой лестницы.
Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: лестница Grand Design5. Всегда проверяйте зазор головки. Расстояние до головы винтовой лестницы — это высота под площадкой при спуске по лестнице.Зазор для головы должен составлять не менее 2 м, чтобы голова не ударилась о края посадочной площадки.
Рис.5. Зазор для головыПеред тем, как приступить к строительству, обязательно ознакомьтесь с правилами строительства лестниц.
Материал винтовой лестницы может варьироваться в зависимости от выбора клиента. Лестницы в классическом стиле и современный стиль можно выбрать исходя из предпочтений.
Также читайте: Требования к конструкции лестницы
Также читайте: Компоненты лестницы
.
Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.[3]
Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.
