В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.
Скатная кровля
На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.
Все скатные кровли условно делятся на 9 видов:
Стоит описать характерные черты всех этих вариантов.
Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:
Односкатная кровля
Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.
Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.
Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.
Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.
Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.
Двухскатная кровля
В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:
А под них кладется ещё один лежень.В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.
Стропильная система двухскатной кровли
Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.
Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса.
И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.
Вальмовая крыша
Пример вальмовой крыши представлен на фото ниже:
В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:
Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.
Датская вальмовая крыша
Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.
Полувальмовая крыша
Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью.
В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.
Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.
Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.
Шатровая крыша
На текущий момент шатровые крыши могут выполняться двумя способами:
В такой конструкции стропила упираются в районе конька между собой.В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.
Стропильная система шатровой крыши
Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.
Мансардная кровля
Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши.
В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:
Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект.
А главное обеспечить достаточную площадь, что может быть затруднительным.
Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.
Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.
Многошипцовые крыши
Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.
Стропильная система многошипцовой крыши
Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.
Сводчатая крыша
Купольная крыша
Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.
Бубновая крыша
Бубновая кровля
В статье рассмотрены все виды скатной кровли, схожие и различные между собой.
Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.
Удивительно, но два оригинальных архитектурных проектов, которые были названы по именам своих создателей Судейкина и Мансара, оказались тесно взаимосвязаны. Под крышей одного из них можно получить мансардное помещение, отличительными чертами которого являются хорошо освещенное пространство без каких-либо перегородок.

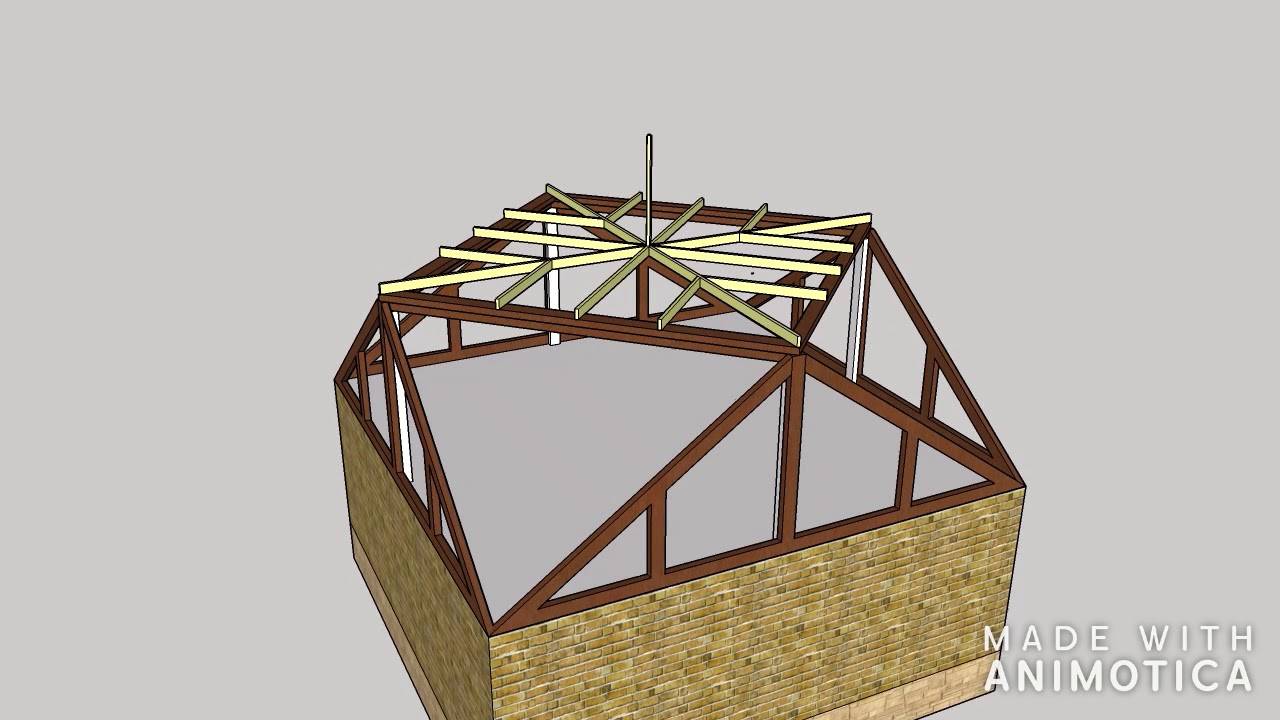

Крыша Судейкина – это конструкция, в которой вообще отсутствуют стропила в их классическом понимании. Расположенные в ней определенным образом брусья образуют восьмигранный купол, причем единственной опорой все конструкции является столб, который располагают в центре чердака. Хотя на сегодняшний день ее можно причислить к архитектурным редкостям, но по сей день можно встретить российские села, где дома в основном имеют подобную кровлю.
Это действительно оригинальная и эффективная конструкция, поэтому возрождение интереса к технологии с более чем столетней историей – вполне закономерно.
Расчеты и их реализация на практике показали, что наличие центрального столба в классической конструкции вовсе не обязательно, если увеличить крутизну купола и несущую способность.
Проект Судейкина имеет немало практических преимуществ. Отметим несколько основных:
Это приводит к существенной экономии строительного материала. К примеру, если сравнить объем кровельного материала для конструкции Судейкина и обычной двухскатной, то в первом случае он окажется несколько меньше.При таком количестве достоинств даже странно, что подобная конструкция не стала очень востребованной. Дело в том, что крыша Судейкина имеет такие минусы, которые мешают ее массовому признанию. Прежде всего в этой оригинальной конструкции:
Между способом устройства изоляции и укладки кровельного материалов случае крыши Судейкина или скатной одно- или двух- принципиальной разницы нет. Единственное на что необходимо обратить внимание – это опорные элементы , имеющие треугольную форму, которая отличает первую конструкцию от скатной, где в основе расчетов лежит другая геометрическая фигура – прямоугольник.
Технология устройства знаменитого строения описана российским архитектором в его книге, изданной в 1916 году. В ней архитектор собрал проекты различных строений, скажем, зимних дач или особняков. Судейкин предложил следующий проект его пошагового устройства.
1. По углам строения укрепляют четыре балочные стойки, которые должны стать базой для несущего квадрата. Все они должны быть одной величины N. Так закладывается основание.
Стойки по верхним частям обвязывают брусьями. Выполненная специальным образом обвязка представляет собой правильный четырехугольник, то есть квадрат.
Далее приступают к формированию остовов фронтонов.
2. Определяют срединную точку каждой из стен и балок, расположенных по горизонтали и по ним устанавливают стоечные доски.
Установку стоек можно облегчить, если заранее отметить эти точки на стенах конструкции и брусьях, скажем мелом.
3. Замеряют длины брусьев и выбирают оптимальные значения для каркаса. Для этого рекомендуется соединить стропилами обвязку фронтонов строения, точнее углы основания, и верх центральных стоек и приподнять конструкцию на брусьях стойки.
4. Балка испытывающая давление всех несущих досок устанавливается в центре основания . По умолчанию она должна должна расположиться выше всех остальных, а насколько уже зависит от проектного угла скатов и общих размеров строения. Так получают угол, названный именем автора – угол Судейкина и обтекаемую форму наклона.
5. Для формирования ребер шатровой части конструкции центральную опору и верхние окончания фронтонов связывают при помощи брусьев. Важно, чтобы доски выступили за пределы стены, причем именно их выступающей частью практически задается величина будущего карнизного свеса. Чем ниже они будут заканчиваться, тем проще будет в дальнейшем монтировать систему водостока.
6. Каркас крыши нуждается в определенной жесткости, поэтому фронтоны по верхним точкам по горизонтали соединяют новыми брусьями Они к тому же будут формировать изломы скатов.
Помимо технологии возведения в книге достаточно подробно описана и техника крепления брусьев.. В наши дни появились новые возможности выполнить качественный крепеж более мощными элементами, используя скобы, пластины, саморезы и другое, которые к тому же упрощают данный процесс..jpg)
Огромное разнообразие ассортимента материалов для кровли не коснулось этой конструкции. Оптимальным вариантом для нее являются материалы или с мелкоячеистой поверхностью, или быстрорезные – такие как: гибкая черепица, профнастил, желательно с двухсторонней покраской, древесина.
Классическая конструкция Судейкина изначально была рассчитана именно на железное покрытие. .
Что же касается столь модной на сегодня, красивой и недорогой металлочерепицы, ее использовать нельзя, так как необходимость элементов треугольной формы, которые будут укладываться в одном направлении, приводит к образованию большого количества отходов.
