Выбирая банный бак для горячей воды, обязательно нужно учесть несколько ключевых параметров.
Бак для бани может быть выносным, натрубным или встроенным; чем они друг от друга отличаются, мы объясним чуть ниже. Также помимо типа бака очень важен материал, из которого бак изготовлен, и, само собой, нельзя не учитывать объем бака, ведь если он не соответствует вашим нуждам, комфортного времяпрепровождения в бане вам будет весьма сложно добиться.
При покупке чего бы то ни было нельзя игнорировать цену. При выборе бака для бани, равно как и при выборе любого другого банного
аксессуара, не следует руководствоваться «черно-белыми» категориями «дорого» и
«дёшево»; на худой конец, советуем заменить их на «стоит того» и «не стоит
того», потому как экономия на том же баке для бани или на банной отделке в
итоге непременно выйдет боком.
Начнём разбор перечисленных ключевых критериев с материала изготовления.
Баки из эмалированной стали дешевле раза в полтора, а иной раз и вдвое. Этим, пожалуй, преимущества эмалированной стали как материала для изготовления баков для бани исчерпываются.
О таких диковинках, как чугунный бак, в наше время уже говорить не приходится, так что перейдем к типам баков для саун и бань.
В зависимости от места размещения, бак может быть встроенным, выносным или
натрубным, то есть устанавливаемым на патрубок системы удаления дыма – как
правило, натрубные баки размещают на чердаке, с чем связаны определенные
неудобства (необходимость провести соответствующие трубы).

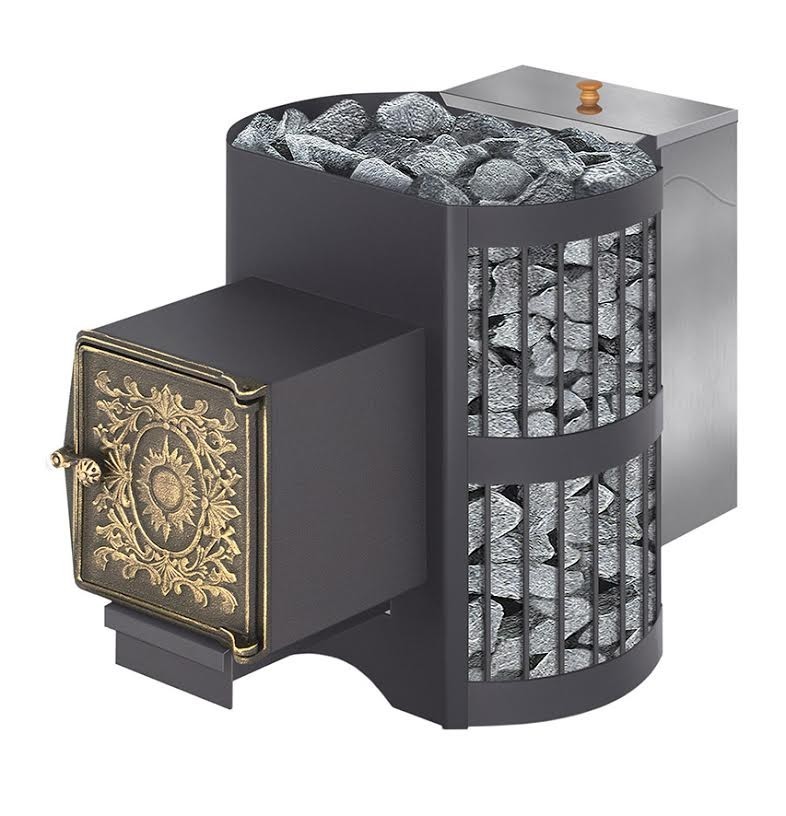

Размещение бака прямо над печью – ещё один из доступных для хозяина бани или сауны вариантов. Непосредственно над банной печью бак размещают для того, чтобы благодаря близости и непрестанному воздействию горячего дыма увеличить скорость водонагрева.
Немаловажный плюс такого расположения банного бака – удачное встраивание в интерьер, вернее, «сокрытие» из интерьера, ведь отделка бань и саун почти всегда деревянная, а дерево с металлом не очень гармонирует.
У выносных баков главное преимущество заключается в удобстве использования. Выносной бак может быть расположен прямо в моечном отделении, но будьте осторожны: обжечься о водонагревный бак – приятного мало. Кстати, чтобы избежать таких неприятных ситуаций, производители банной отделки почти всегда добавляют в свой ассортимент защитные ограждения.
Возможно, мы и погорячились, назвав удобство эксплуатации выносных баков их
главным преимуществом, ведь для некоторых хозяев таковым будет объём выносного
бака, который при желании может достигать хоть тысячи литров.
Конструкция выносных баков для бани подразумевает необходимость встраивания в печь теплообменника, соединенного с резервуаром медными или латунными трубами.
У встроенных баков для нагрева воды в бане самый высокий коэффициент полезного действия, ведь установленная прямо в печи ёмкость нагревается не дистанционно и даже не через взаимодействие с дымом от печи, а непосредственно от горящего пламени.
Это палка о двух концах, ведь по той же самой причине уменьшается теплоотдача самой банной печи, которая вынуждена «отвлекаться» и львиную долю своего жара отдавать на нагрев жидкости. Объём встраиваемых баков для бани, как правило, не превышает две сотни литров. Способов крепления встроенного банного бака такое множество, что впору посвящать им отдельную статью.
Теперь о размерах ёмкостей для нагрева воды. Чаще всего эта величина
составляет 20-100 литров,
нередки и объемы в 150 и 200
литров.
С учетом нормативного показателя в 8-10 литров кипятка на
одного человека, для бытовых нужд редко нужен бак вместительнее 100 литров.
Баки побольше изготавливаются в индивидуальном порядке.
Прежде чем перейти к обсуждению выбора банного бака, покаемся: мы не рассказали о других, менее важных, но тоже значимых параметрах – форме бака, толщине его стенок и многом другом. Так что лучше не ограничиваться чтением одной лишь этой статьи, а в идеале – прибегнуть к экспертной консультации.
Если с материалом всё вполне себе ясно – нержавейка предпочтительнее, но если экономия превыше всего, то можно ограничиться эмалированной сталью – то с остальными параметрами выбор не так очевиден.
Возьмём, например, объём водонагревного бака. Казалось бы, существует уже
упомянутая норма в восемь-десять «человеколитров», взять и умножить эту цифру
на предполагаемое число посетителей бани.
Но получится «средняя температура по больнице», то есть не особо полезный показатель, ведь при расчете объема банного бака не обойтись без учета, как минимум, площади бани и производительности банной печи.
Если баня большая, а печь в бане слабенькая, то о баке большого литража, смонтированном на печном корпусе, остаётся лишь мечтать.
Обратная ситуация – когда печка мощная, а помещение небольшое – также чревата неприятностями, но уже при установке слишком малого бака, вода из которого при таком раскладе будет неминуемо выкипать. Так что, повторимся, для совершения оптимального выбора придется не ограничиваться чтением статей в интернете и прибегнуть к консультации банных спецов.
Тип водонагревательного бака – вот уж воистину повод всерьёз задуматься. О том, какие эти типы вообще бывают, мы вкратце рассказали, так что перейдём, как водится, к плюсам и минусам каждого типа.
Проще всего купить печь с баком для воды, многие производители это предлагают и такие модели есть в нашем интернет-магазине.
Бак, устанавливаемый на трубу, позволяет выгадать немного свободного места в бане и, в отличие от встроенного бака, не «отнимает» у парилки тепло, подаваемое печью.
Воздушные пробки могут привести к отложениям различных веществ, которые, накопившись в большом количестве, сокращают сечение трубы и, как следствие, её пропускные способности.
Встраиваемый бак ограничен в размерах и, стало быть, в объеме. Оборотная
сторона высокого КПД, который является несомненным плюсом, — уже упомянутое
«перетягивание» тепла, являющееся, в свою очередь, несомненным минусом.
Вдобавок, полезная площадь парилки от установки встроенного бака сократится
из-за увеличения габаритов банной печи.
В общем, у этого типа бака минусов больше всего, но это вовсе не значит, что в некоторых ситуациях плюсы не перевешивают. Возможно, именно для установки в вашей бане или сауне встроенный бак является самым подходящим вариантом.
Выносные баки для бани, чаще всего располагаемые в моечном отделении, в эксплуатации удобны, хоть и не очень безопасны. К слову, именно из соображений безопасности выносные баки рекомендуется устанавливать под полками, чтобы точно не обжечься об их горяченный корпус.
Если прочитав эту или любую другую статью, посвященную выбору бака для бани, вы решили, что по этому вопросу вам всё совершенно понятно – гоните эти мысли прочь, так как чаще всего они приводят к неудачной покупке, и всё равно заручитесь поддержкой специалистов.
Читайте далее: Печь для бани в СПБ
Издревле баня на Руси ценилась намного больше, нежели просто специальное место для очищения тела.
Она собой представляла целый ритуал, который ассоциировался с полным освобождением человека от лишнего духовно и физически. Во многом именно благодаря бане с березовым веником Русь славилась красными девицами и богатырями. Баня помогала славянам быть здоровыми и сильными, защищала от многих болезней, бодрила тело и дух.
Популярность банных процедур не падает, она лишь увеличивается с каждым годом. Причем это касается всего мира. Ведь, тот человек, который посетил баню, вбирает в себя всю целебную и оздоровительную силу пара, и выходит оттуда с отличным настроением и помолодевшим.
Какая баня без нормальной горячей воды? А чтобы ее нагреть, совсем не надо бойлер, так как есть печь и полноценный огонь в печи. Ну а вода будет греться посредством специального теплообменника.
Можно, разумеется, найти печи для бани уже с баком, однако что же делать, когда печь есть, но специальной емкости для нагрева – нет? В таком случае можно найти специальные баки для бани на рынке или же сделать их самостоятельно, применив для этого вполне обычный сварочный аппарат.
Бак встроенный, выносной или бак на трубе?
Банные баки бывают различных видов. Наиболее известные — это встроенные, выносные и на трубе. К каждого из них есть свои преимущества и недостатки. Сравнивайте и оценивайте — какой подойдет именно для вашей бани.

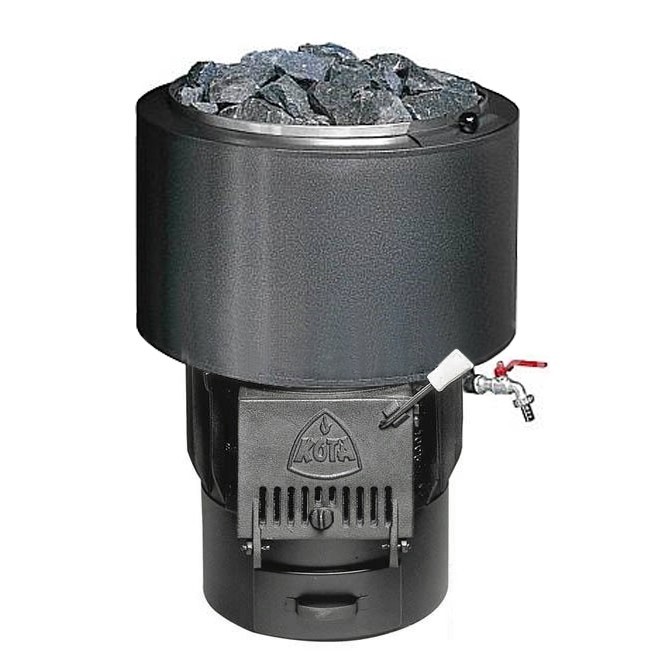

Когда-то давно баки для воды в баню всегда встраивались в печь – таким образом, чтобы вся нижняя часть котла была в верхней части топки – наиболее горячей. Днище бака в таком случае контактирует с печным огнем напрямую. Воду из данной емкости можно либо черпать напрямую, либо выводить через специальный встроенный кран.

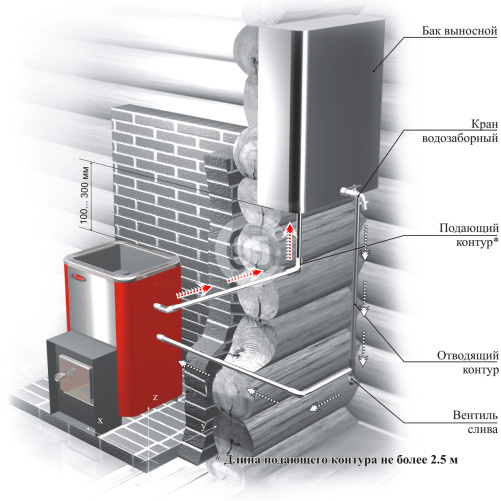

Выносной банный бак: основные преимущества и недостатки
Благодаря отличной возможности установить в печь специальный теплообменник, бак к определенному месту можно не привязывать – его вполне можно установить даже в моечной.
По всем известным законам физики холодная вода опускаться будет в теплообменник, ну а горячая подниматься назад.
Банный бак на трубе
Разумеется, бывает и такое, что баня используется вовсе не пару часов, а целый день – к примеру, когда моются, но уже прошло время после топки. Тогда самый оптимальный вариант – банный бак на трубе, где вода постоянно будет нагрета до необходимой температуры. Это на трубе, сквозь которую выходит из печи дым – а его температура может достигать 500 градусов. Подобные баки могут быть довольно габаритными, так как нагревательная площадь трубы весьма велика, и вода греться будет равномерно и быстро.
Есть также еще одно преимущество подобной конструкции – в данной бане утечка дыма сквозь трещину в трубе абсолютно невозможно, поскольку бак в таком случае служит полноценным предохранителем.
Сталь, чугун или нержавейка?
От строительного материала, из которого был выполнен бак, зависит очень много – и долговечность самого бака, и скорость нагрева и остывания воды в нем.
Чугун: горячая вода на весь день
Издавна бак в бане делали исключительно из тяжелого чугуна – вода в нем грелась долго, а дров уходило довольно много, зато горячей вода была до вечера и могла мыться весь день вся семья. Вдобавок, чугуну не страшны ни высокие температуры, ни коррозия. А вот его большой недостаток, разумеется, явный.
Баки для бани из нержавейки: долговечные и легкие
Тем не менее, сегодня все более популярным становится бак для бани из нержавеющей стали. От него не надо изолировать влагу, его теплопроводность просто превосходна, а показатель деформации из-за очень резких колебаний температур крайне мал и не идет ни в какое сравнение с качествами черных металлов.
Самые лучшие марки для этих баков — 08X17 (430) и 8-12X18h20 (304), которые применяются еще и для создания посуды. Они абсолютно устойчивы к запредельным температурам, полностью гигиеничны и не поддаются деформации или коррозии.
Такие баки делаются для бани из тонкой и прочной нержавеющей листовой стали, куда устанавливаются для подачи воды специальные шаровые краны.
Уход за этими баками крайне прост. Поэтому если вы точно не желаете тратить на уход за баками для воды в баню свое время, смело выбирайте данную разновидность.
Эмалированные баки – подойдут при правильном обращении
Эмалированные баки полностью избавят вас от неприятной ржавчины. Их единственный недостаток – возможные сколы, которые способны привести к коррозии. Правда их можно всегда обработать особой термостойкой краской – если сам бак в печь не будет вставляться.
Схема подогрева: от печи или тэна?
Выгоднее ли печь топить для того, чтобы воду подогреть или в данном плане гораздо эффективнее тэн зависит лишь от того, сколько именно человек в будущем будут одновременно париться в бане и насколько быстро необходима будет ему горячая вода для моечной. Например, для одного человека вполне достаточно емкости приблизительно в 50 л, а для всей компании – не меньше 70 л.
Способность бака достаточно быстро прогреваться зависит также и от его стенок – чем толще они, тем дольше он будет греться и весить будет тоже больше.
У бака для бани объемом до 50 л — это 0,8-1 мм, у более габаритного – стены тоньше 1,5 мм точно не бывают.
Как установить бак для воды правильно?
Итак, как же грамотно установить в бане бак? Если вода в моечной идти будет из-под крана, под давлением, нужна закрытая система водоснабжения. Самым идеальным вариантом для этого считается печь со змеевиком внутри, к нему подключится бак. Тем не менее, можно реализовать и следующий способ: бак подвешен будет на саму печь. Подойдет для этого простейшая конструкция приблизительно на 50-120 л, которую не трудно сварить самостоятельно. Самый лучший вариант – это бак где-то на 80 л из специального неоцинкованного железа, который приобрести можно в любом специализированном строительном магазине ли же на рынке.
Грамотно подключенный банный бак будет выглядеть в бане так: вода в регистре греется и поднимается в бак, где понемногу остывает и вскоре опускается вниз, в регистр. Именно таким образом возникает циркуляция, а для того, чтобы несколько ее улучшить, делать забор воды лучше из обратки – хотя это и не очень удобно, так как в таком случае придется долго ждать, пока бак нормально нагреется.
Зато водой можно пользоваться, как только печь протопится. Однако более продумано и эффективно, если продумана полноценная возможность переключать забор воды с прямого на обратки – это гораздо удобнее. В случае же если вход и выход в бак выполнить снизу, то тогда циркуляция будет осуществляться несколько медленнее.

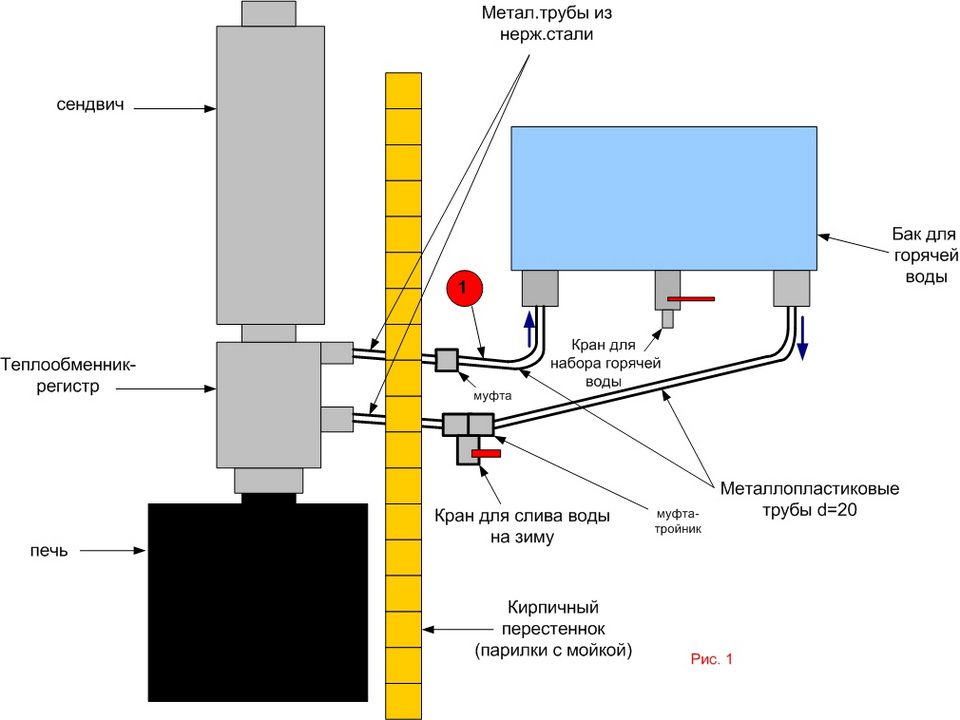

А сама схема такого процесса выглядеть будет так:
Бак монтируется в парилке, именно под полками, подключается трубами к змеевику печки.
У бака для стабильной циркуляции верхний отвод соединяется с верхним отводом змеевика, ну а нижний – с нижним. Отвод горячей воды идти будет сверху, а холодной будет идти снизу.
На входе же холодной воды монтируется предохранительный и обратный клапан – он еще называется взрывником.
Устанавливается давление автоматического срабатывания взрывника.
Работать вся данная конструкция будет таким образом: заполненный бак будет греться через змеевик, при потреблении теплой воды он станет автоматически наполняться через подвод холодной воды.
По мере нагрева холодной воды, если ее пока что не использовать, данное давление будет постоянно расти, и при достижении своей критической точки автоматически сработает взрывник, который сбросит все давление.
Если сделать все грамотно, то горячая вода в бане тогда будет в количестве, сколько необходимо – и под напором, под каким будет удобно мыться после парилки.
Напоследок следует запомнить, что самое основное при монтаже и использовании бака — это соблюдать все особенности установки, описанные в инструкции для бака. Кроме того, нужно придерживаться мер безопасности при самостоятельном создании бака. При соблюдении инструкций эксплуатации банный бак вам будет служить безупречно и долго.
Просмотров: 6117
Дата: Пятница, 13 Января 2017
Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.
Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.
Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.
На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.
Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.
Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час.
И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.
Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.
Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели.
Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.
Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.
После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода.
Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.
Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить резервуар для воды от печи: вы можете отодвигать резервуар на два фута от дровяной горелки на каждый фут, который Y выше W.
Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.
Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе.
Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.
В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.
Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers непосредственно в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.
Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится.
к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)
Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик устанавливается в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.
Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».
Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт .
. . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.
Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.
