Тщательно выверенные и разработанные в соответствии со всеми современными требованиями эргономики и безопасности, представленные архитектурные решения индивидуальных домов успешно реализованы.Архитектурные чертежи домов: от наброска и эскиза до готового проекта

Над каждым проектом дома трудится слаженная команда настоящих профессионалов, способных воплотить в жизнь все ваши пожелания по стилю, нюансам планировки, площади, этажности. Кроме проектов жилых коттеджей, в разделе представлены решения офисных и других коммерческих помещений.

Наши высококвалифицированные опытные специалисты разработают для вас оригинальный проект здания любого типа и уровня сложности.

Ваша заявка успешно отправлена.
Благодарим за обращение в нашу компанию.
Если у вас остались вопросы — звоните +7 (495) 998-51-57.

Чертежи дома, состав проекта дома|Архитектурное бюро «Альфаплан»

Состав проекта (чертежи дома), передаваемого Заказчику, состоит из нескольких разделов.

Основным разделом являются Архитектурно-строительные чертежи. Этот раздел, в свою очередь, содержит документацию трех марок:

АР – архитектурные решения

КЖ0 – конструкции фундаментов.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Последний значок – цифра «0» означает, что эти работы относятся ко всему, что делается ниже отметки чистого пола дома первого этажа -0.000

КР – конструктивные решения, выше отметки 0.000

В состав «Архитектурно-строительных чертежей» (АС) (примерно 55-65 листов формата А3) входят:

Образец документации — Архитектурные решения (чертежи марки АР): (посмотреть проект)

  • Общие данные по проекту: ведомость листов, пояснения
  • Спецификация стеновых и кровельных материалов, окон, ограждений
  • Разбивочный план осей (несущих стен)
  • Кладочные планы этажей
  • Маркировочные планы этажей
  • План кровли

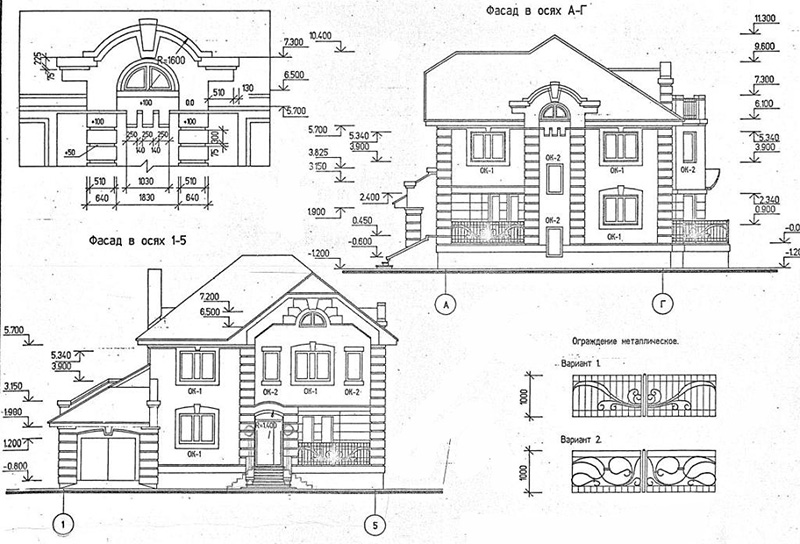

  • Фасады
  • Разрезы
  • Узлы и детали: конструкции и узлы стен, вентиляционные стояки, лестница, крыльцо, индивидуальные узлы и детали, зависящие от особенностей дома
  • Ведомость оконных и дверных блоков
  • Изделия: решетки ограждений и иные, зависящие от архитектуры дома

 Образец документации — Конструктивные разделы (чертежи марок КЖ0 и КР ): (посмотреть проект)

  • Общие данные.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Пояснения к конструктивной документации
  • Фундамент. Планы — порядовки раскладки блоков (для сборного фундамента), или опалубочные чертежи и армирование — для монолитного фундамента. Необходимые узлы и детали. Спецификации фундаментов
  • Плита под полы 1-го этажа. Опалубочные чертежи, схемы армирования
  • Планы перекрытий этажей. Опалубочные чертежи, схемы армирования (для монолитных перекрытий), разрезы, необходимые узлы и детали перекрытий. Спецификации перекрытий
  • Перемычки над окнами и проемами. Опалубочные чертежи, схемы армирования (для монолитных перемычек). Спецификация перемычек
  • Планы стропил, их разрезы, сечения и узлы. Спецификации стропил
  • Необходимые конструктивные узлы, в зависимости от особенностей дома
  • Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома

Инженерные системы (ИС) разработаны от ввода в дом (внутри домовые сети (примерно 25-35 листов формата А3) (посмотреть).Архитектурные чертежи домов: от наброска и эскиза до готового проекта

Раздел «Водоснабжение и Канализация» (чертежи марки ВК) содержат в себе:

  • Пояснения к проекту
  • Планы этажей с сетями водопроводов холодной и горячей воды, канализации
  • Аксонометрические схемы сетей с высотными отметками
  • Спецификация материалов

Раздел «Отопление» (чертежи марки ОВ) содержит в себе:

  • Пояснения к проекту
  • Паспорт системы отопления
  • Планы этажей с сетями отопления (радиаторы отопления, теплые полы – только в санузлах и ванных комнатах)
  • Аксонометрические схемы сетей с высотными отметками
  • Спецификация материалов

ВАЖНО:

— Если вы хотите в доме больше теплых полов, чем предусмотрено в готовом проекте, то проект системы отопления с теплыми полами можно заказать индивидуально. В этом проекте теплые полы будут предусмотрены в тех комнатах, где вы хотите.Архитектурные чертежи домов: от наброска и эскиза до готового проекта И расчет теплых полов будет выполнен индивидуально, с учетом климатических условий вашего региона.

— В домах предусматривается естественная вентиляция, с вытяжкой через вентиляционные каналы в котельной, санузлах, ванных и саунах, в постирочной, и в кухне. В проекте предусматривается установка ЭЛЕКТРИЧЕСКОЙ кухонной плиты, при желании установить газовую плиту могут понадобиться дополнительные вентиляционные каналы на кухне.

Раздел «Электрооборудование» (чертежи марки ЭО) содержит в себе:

  • Пояснения к проекту
  • Схема принципиальная расчетная
  • Планы этажей с сетями освещения
  • Планы этажей с силовой сетью (розетки)
  • Молниезащита
  • Схема уравнивания потенциалов
  • Спецификация материалов

«Строительный паспорт проекта» содержит в себе пояснения к архитектурному замыслу дома, описание основных конструкций, рекомендации по размещению дома на участке, а также поэтажные планы, фасады и разрезы.Архитектурные чертежи домов: от наброска и эскиза до готового проекта В Паспорте проекта, с целью раскрытия архитектурного замысла, показана расстановка основной мебели (посмотреть образец Типового паспорта проекта).

«Полный комплект рабочих чертежей» (ПК) (примерно 80-100 листов формата А3) — состоит из  Строительного паспорта проекта, Архитектурно-строительных чертежей (АС), чертежей Инженерных систем (ИС). Для качественного строительства рекомендуется приобретение Полного комплекта (ПК).

Индивидуальный «Строительный паспорт проекта», кроме информации типового Паспорта, содержит в себе дополнительно Разбивочный план вашего участка. Разбивочный план разрабатывается индивидуально, по пожеланиям Застройщика.

В проектах ДЕРЕВЯННЫХ ДОМОВ архитектурные и конструктивные чертежи объединены в Архитектурно-Строительный раздел (чертежи марки АС).Архитектурные чертежи домов: от наброска и эскиза до готового проекта Дополнительно к чертежам, которые есть в других типах домов, для деревянных даны развертки стен с порядовками бревен. Проекты домов из дерева НЕ СОДЕРЖАТ ПРОИЗВОДСТВЕННУЮ ДЕТАЛИРОВКУ древесины.

ДОПОЛНИТЕЛЬНО вы можете заказать:

— корректировку конструкций дома

— корректировку Паспорта проекта

— разбивочный план участка и план благоустройства и др.

ОБРАТИТЕ ВНИМАНИЕ НА ТО, ЧТО:

— В опубликованных на сайте проектах возможны незначительные отличия от окончательной рабочей документации, связанные с уточнением конструкций дома при рабочем проектировании.

— Проекты могут не учитывать специфических требований, обусловленных местными особенностями, которые могут предъявляться к новому строительству территориальными органами власти в соответствии с их компетенцией, вытекающей из Градостроительного кодекса РФ.

— В соответствии с «ИНСТРУКЦИЕЙ О ПРОВЕДЕНИИ УЧЕТА ЖИЛИЩНОГО ФОНДА В РОССИЙСКОЙ ФЕДЕРАЦИИ» подсчет площадей дома ведется с корректирующими коэффициентами для некоторых типов помещений.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Например, балконы считаются с понижающим коэффициентом 0.3, лоджии — 0.5. Поэтому, указываемая общая площадь дома не является простым суммированием площадей.

— Готовые проекты домов не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ

— Готовые проекты не предназначены для строительства в условиях ВЕЧНОЙ МЕРЗЛОТЫ. В такой строительной ситуации требуется полная переработка фундаментов.

Я согласен с условиями обработки персональных данных*

Регистрация

Архитектурные чертежи | Archello

Сброс

Фильтры

Все чертежи (134516)

  • Фасады
  • Окна и двери
  • Внутренние стены и потолки
  • Полы и лестницы
  • Крыши
  • Строительство
  • Ванные комнаты и кухни
  • Освещение
  • Мебель
  • Офис и контракт
  • Открытый

Сброс поиска

Изучите крупнейшее в мире онлайн-руководство по архитектурным чертежам и откройте для себя чертежи зданий со всего мира.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Узнайте у других архитекторов, как они разработали свои планы, разделы и детали. И основывайтесь на их идеях, когда материализуете свой собственный проект.

  • 134516 Чертежи
  • 398 Избранные чертежи

Деталь дома Cangal

от Loader Monteith

Дом Cangal

Фрагмент дома Fru

by Roberto Lebrero

Дом Fru

Деталь окна электромонтажной промышленности

Хосе Мария Санчес Гарсия

Электромонтажная промышленность

Коллекции фасада Университета Аликанте

by COR ASOCIADOS ARQUITECTOS

Коллекции Университета Аликанте

Деталь секции коттеджа Сираков

by ellement architects

Коттедж Сираков

Sobrado Подробная информация о пансионе

by EeG arquitectos (ESTÉVEZeGONZÁLEZ arquitectos)

Пенсия Собрадо

Деталь окна Konishi Gaffney

by Konishi Gaffney Architects

Konishi Gaffney

Детальный раздел TECTO Arhitectura

by TECTO Arhitectura

House B Bucharest

Дом в районе Дюны

от Unknown Architects

Дом в дюнах

Секция башни с эркером

Takaaki Fuji + Yuko Fuji Architecture

Дом с эркером

Дом в районе Мельгасу

Нуно Брандао Коста

Дом в Мельгасу

Детали спортивного зала La Minais

Bohuon Bertic Architectes

Спортивный зал La Minais

Секция Slab Hill Lifestyle Lab

по линии+

Slab Hill Lifestyle Lab

Структура Mecidiyekoy Art

by KAAT ARCHITETURE + URBAN

MECIDIYEKOY ART & ISTANBUL BOOKSTORE

План озеленения живой стены Музея современного искусства Сан-Франциско

от Habitat Horticulture

Музей современного искусства Сан-Франциско

Деталь Maison M

by Atelier Dimanche

Maison M

Фрагмент конструкции фермы Нитерст

от Adam Richards Architects

Ферма Нитерст

Агентство GIBOIRE Morbihan Тяжелый стеклянный фасад

by a/LTA Architectes — Urbanistes

Агентство GIBOIRE Morbihan Тяжелая реструктуризация

Ibiza Gran Hotel Extension фасад

by Colmenares Vilata Arquitectos

Ibiza Gran Hotel Extension

До/после ремонта Acciona

Foster + Partners

Acciona Ombú

План апартаментов ADK

Schuchovski Arquitetura

Апартаменты ADK

План этажа апартаментов Millers Point

от Mathieson Architects

Апартаменты Millers Point

Секция Shadow Roll House

by MEGOWAN ARCHITECTURAL

SHADOW ROLL HOUSE

Детали в детском саду.Архитектурные чертежи домов: от наброска и эскиза до готового проекта

Открытая планировка стала основой современного дизайна жилых помещений. Будучи доминирующей тенденцией в новом строительстве на протяжении более двух десятилетий, эта концепция также применяется к проектам реконструкции и коммерческим зданиям. Фраза «открытая планировка» относится к дому, в котором два или более пространства были объединены в одно большое пространство. Создавая ощущение открытости при естественном освещении, эти планы устраняют барьеры и разделители в пользу общей программы, доступа и взглядов.

Только в 1950-х годов, когда открытые планы этажей стали более популярными и считались современным дизайном. Сегодня такие термины, как открытая планировка, открытая концепция или «большая комната», регулярно используются для описания дизайна дома как добавления стоимости недвижимости. Открытые планы также распространяются на то, как дом соединяется с ландшафтом. Фасады могут открываться на окружающий участок и обеспечивать непрерывность между внутренним и внешним пространством.Архитектурные чертежи домов: от наброска и эскиза до готового проекта

Если присмотреться к открытым планам этажей, следующие прибрежные проекты демонстрируют, как современные проекты домов выходят на улицу и охватывают бесшовные соединения. Нарисованные со всего мира, проекты используют невероятные виды и особенности ландшафта для создания пространств, вдохновленных местом.

Miner Road от Faulkner Architects, Сан-Франциско, Калифорния, США

Расположенный на участке бывшей городской застройки, занимающем почти восемь акров пригорода Bay Area у подножия Оклендских холмов, этот дом окружен зеленая листва и родные дубы. Взяв за основу ландшафт, климат, культуру и существующие образцы этого места, Фолкнер объединил это место и дом. В проекте использовалась площадь существующего дома в качестве основы для нового плана этажа. Существующий камин был залит бетоном, чтобы служить основным структурным элементом, закрепляющим новую архитектуру. Это позволило избежать дополнительной градации и оставило склон холма открытым и естественным.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Он также разместил новый дом прямо в тени старых дубов, в тесной связи с окружающими его деревьями.

Дом в Молс Хиллс от Lenschow & Pihlmann, Эбельтофт, Дания

Четыре небольших дома, окружающие центральный двор, были основной каркасной конструкцией для этой летней резиденции на берегу материковой части Дании. Внешний вид дома скромный, но при входе во двор открывается пространственно открытый дом с теплым сосновым интерьером. Стеклянные двери и раздвижные перегородки обеспечивают визуальный контакт между помещениями во дворе, а также обеспечивают четкий и беспрепятственный вид на залив. Четыре скатные крыши гармонируют с окружающими беседками, а закрытый фасад с раздвижными ставнями перед окнами придает дому анонимный внешний вид.

Silver Bay компании SAOTA, Шелли-Пойнт, залив Святой Елены, Южная Африка

Расположенный в Шелли-Пойнт на полуострове Западного побережья, дом Silver Bay выходит окнами на горы за небольшим городком Аврора в Свартленде.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Дизайн во многом формируется тремя контекстуальными условиями. Первый — это приподнятый вход, в котором жилые помещения расположены на верхнем уровне, а спальни и игровая комната — на нижнем. Это позволило жилым помещениям максимально увеличить вид на залив и увидеть кромку воды. Второе условие – преобладающий юго-восточный ветер. Большой набор застекленных раздвижных дверей позволил владельцам любоваться видом. Третьим водителем было солнце с северной стороны. Ответом было размещение бассейна во дворе на северной стороне, которая улавливает солнце для дома, а также создает свободное от ветра открытое пространство, которым можно наслаждаться круглый год.

Дом Husarö от Tham & Videgård Arkitekter, Швеция

Дом Husarö, окруженный высокими соснами на лесном участке, был спроектирован для внешней части Стокгольмского архипелага. Дом расположен на поляне с высоким положением в ландшафте, на плато с видом на море на севере. Условия освещения, вид на море и плоская и гладкая скала были одними из качеств, которые стали отправной точкой для дома.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Дом имеет двухуровневую скатную крышу, разделенную на открытую социальную зону на первом этаже и более приватный верхний уровень со спальнями и игровой комнатой. В квадратном плане отдельно стоящая коробка, содержащая кухню, ванную комнату и лестницу, организует первый этаж в последовательность взаимосвязанных пространств. Большие раздвижные окна открывают вид во всех направлениях и позволяют солнечному свету наполнять интерьер.

Шлюз-Пойнт архитектор Омар Ганди, Ярмут, Канада

Шлюз-Пойнт расположен на южной оконечности Новой Шотландии в муниципалитете Аргайл округа Ярмут. Участок расположен на лесистой возвышенности, рядом с длинными низменными видами на болота, небольшие острова и воды реки Таскет у залива Мэн. Береговая линия усеяна небольшими традиционными коттеджами и домами. Форма здания была спроектирована как низкая, длинная и горизонтальная форма, а палитра материалов состоит из натуральных местных материалов, которые сливаются с ландшафтом. Формально здание вдохновлено печально известными акадскими стогами сена с соленой водой, «une barge», которые усеивают местный пейзаж.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Исторически сложилось так, что стога сена позволяли хранить сено на открытых болотах на конструкциях, которые удерживали его на возвышении и защищали от воды во время затопления болот.

Underhill by Bates Masi + Architects, Matinecock, NY, США свойство. Расположенная в Ойстер-Бей, история общины была ранним поселением квакеров. Основываясь на квакерских принципах простоты, смирения и внутреннего сосредоточения, дом разбит на серию скромных остроконечных строений, каждое из которых ориентировано внутрь своего сада, а не на соседей. Простота каждого внутреннего двора передает ощущение природы. Каждое внутреннее пространство связано с внешним с двух сторон. Наслоение пространств от экстерьера к интерьеру и двору стирает границы между ними. Каждый объем имеет скульптурную крышу, которая направляет свет и воздух в центр конструкции.

Жилой дом

V House от Shaun Lockyer Architects, Саншайн-Кост, Австралия

V House Шона Локьера был спроектирован как четко организованный объем на участке.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Частный благоустроенный северо-восточный внутренний двор является катализатором «V House», который расположен на берегу реки Мулула в Саншайн-Кост. «V» относится к плану этажа, который охватывает границы собственности, позволяя создать прозрачный живой павильон, который физически и визуально соединяет двор с водой за его пределами. Архитектура продолжает диалог SLA о бетоне, дереве и камне, в значительной степени опираясь как на современные, так и на южноамериканские субтропические повествования.

OVD 919 компании SAOTA, Кейптаун, Южная Африка

Современный дом SAOTA в Кейптауне был спроектирован таким образом, чтобы обеспечить панорамный вид на горы и море на 360 градусов. Эти взгляды были уравновешены необходимой конфиденциальностью изнутри. Жилые помещения были сделаны открытой планировки. Работая с относительно крутым участком и тем фактом, что южная граница является общей с Национальным парком, при проектировании использовался деликатный подход.Архитектурные чертежи домов: от наброска и эскиза до готового проекта Второстепенные помещения были расположены на нижних уровнях с осторожностью, чтобы ограничить раскопки. С дороги эти уровни скрыты за большой ландшафтной стеной, выходящей на север – ее индивидуальный угловой дизайн был создан для естественного результата. Стратегически расположенные проходы в ландшафтной стене обеспечивают естественное освещение и вентиляцию комнат за ее пределами благодаря отодвинутому назад и скрытому остеклению.

Узнайте больше об архитектурных чертежах

Архитекторы: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Все рисунки и фотографии предоставлены архитекторами.

Читать другие статьи Эрика

В этих стильных домах ценятся широкие виды, простая геометрия и открытое пространство.

«Ваше первое «нет» будет лучшим, что может случиться. Оттуда придут лучшие идеи».Архитектурные чертежи домов: от наброска и эскиза до готового проекта

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
